控制性详细规划CAD制图要求规定(参考模板)
cad绘图规范
cad绘图规范CAD绘图规范是为了保证CAD绘图的质量、规范性和一致性,提高绘图效率和沟通准确性而制定的一系列规定和标准。
以下是一些常见的CAD绘图规范:1.图纸布局规范:(1)图框要完整、清晰,标注图名、比例尺、图号、日期、制图人等信息。
(2)图纸布局要合理,要考虑到视觉效果和工程需求,确保绘图内容清晰易读。
(3)绘图要按照标准页面尺寸进行设置,保证图纸的一致性和易于存储和打印。
2.线型规范:(1)线型要使用标准的CAD线型,如实线、虚线、点线等,确保线条的清晰可辨。
(2)不同线型要有明确的用途,例如实线表示实体物体,虚线表示辅助线等。
(3)线型的粗细要根据绘图比例和工程要求进行调整,以满足可读性和美观性的要求。
3.标注规范:(1)图纸的标注要准确、清晰,标注内容要与图形相对应,方便读者的理解。
(2)标注的字体和大小要统一,一般使用等宽字体,如宋体、楷体等。
(3)标注要考虑到图形的比例尺和可读性,标注的文字大小要适中,不宜过小或过大。
4.图形规范:(1)图形元素要符合几何要求,如直线要直、曲线要光滑等。
(2)图形的比例要正确,尺寸要精确,尽量避免模糊或重叠的情况。
(3)图形要有明确的层次结构,通过使用不同的图层进行分类和管理。
5.文件命名规范:(1)CAD文件的命名要具有一定的规范性和描述性,能够清楚地表达文件的内容。
(2)文件名一般包括项目名称、文件类型和版本信息,例如:“项目名称_图纸名称_V1”。
(3)文件命名要简明扼要,避免使用过长或繁琐的文件名。
6.图纸版本控制:(1)为了方便管理和维护绘图文件,每个版本的图纸要进行明确的标识和记录。
(2)每次修改图纸内容时,要及时更新图纸的版本号,同时记录修改的内容和日期。
(3)图纸版本的更新和分发要统一管理,确保各个相关人员使用的是最新版本的图纸。
以上是CAD绘图规范的一些基本要求,不同的行业和项目还可能有特定的规范和要求。
遵守规范,能够提高CAD绘图的质量和效率,减少误解和错误,提高工作效率和合作性。
控制性详细规划的主要图纸及图纸要求
控制性详细规划的主要图纸及图纸要求This manuscript was revised by the office on December 10, 2020.控制性详细规划的主要图纸及图纸要求技术图纸应包括以下主要内容:1区域位置图标示编制区的地理位置、与周边地区的关系及交通联系。
2土地利用现状图标示各类用地范围界线,道路网络现状,公共配套设施分布现状。
3土地利用规划图划定各类用地的范围并标注代码。
4地块细分编码图标明地块细分的界线及编码。
表达编制区代码—街坊代码—地块代码—地块细分代码四级。
5开发建设密度分区图标明地块开发建设密度分区等级和范围。
需要时也可分别绘制“建设用地使用强度分区图”和“高度控制分区图”。
6道路系统规划图标明各级道路的平面、断面、主次道路交叉口及控制点坐标和标高;标明主要交叉口形式以及道路交通设施的分布与用地范围;标明广场的界限。
7综合交通规划图标明铁路、公路、港口、空港等对外交通线路及设施,城市轨道交通线路及站场、公交站场、客运站、货运站、加油站等重要交通设施的位置及用地范围。
8绿地系统规划图标明各类绿地的位置和用地范围。
9公共服务设施规划图标明各类公共配套设施的位置与用地范围。
10市政公用设施规划图1、给水、消防工程规划图标明供水来源、地块用水量;标明水厂、调节泵站的规模、高位水池的位置、容量及其用地规模;标明供水干管走向和管径;标明消防栓的位置。
2 雨水、防洪工程规划图标明汇水总面积、汇水分区界线;标明雨水泵站的规模和用地;标明雨水及防洪管(渠)3 污水工程规划图标明汇水面积、排污标准和总污水量等;标明污水处理厂、污水泵站的规模和用地;标明污水管(渠) 干线的走向、管径、管长、坡度和控制点标高和出水口位置。
4 供电工程规划图标明电源来源、地块电力负荷;标明110kV及以上变电站的用地和容量规模;标明高压走廊平面位置和控制宽度;标明电缆沟走向断面和尺寸;标明路灯照明箱位置。
控规cad制图常见标准
控规cad制图常见标准,大家可参考下:一、图幅要求控规成果统一采用A0或A0加长幅面,标准A0图幅的外框线尺寸为1189mm(宽)×841mm(高),电子数据单位为2378×1682(1:2000)。
图幅的加长应是标准图幅的八分之一的整数倍,如下表:加长倍数图纸尺寸电子图框尺寸A0 1189×841 (1189×841)×KA0+1/8 1338×841 (1338×841)×KA0+2/8 1487×841 (1487×841)×KA0+3/8 1635×841 (1635×841)×KA0+4/8 1784×841 (1784×841)×K…… …… ……注:K为比例系数,1:1000为1,1:2000为2,……。
二、字体要求1、字体及字型:全套控规电子文档的字体原则上只允许以下5种设置,除此五种字体外,图中不应出现其它字体名称。
序号字体名称(text style name)字型名称(font name)用途1 Standard 宋体(黑体)限用于各种线型等缺省字体2 黑体黑体用于图名、图例、图签等3 宋体宋体用于说明、表格、地名(单位名称、河流)、路名、图签等4 楷体楷体_GB2312 其他备用字体5 英文数字Romantic 用于各种工程及土地利用控制参数标注、比例及比例尺标注注:可根据不同需要改变字体的Height和Width factor参数。
若需竖排字体时,字体名称应取为“黑体0、宋体0,楷体0”,相对应的字型为“@黑体、@宋体、@楷体”。
2、字体大小:标题:大标题字高25K~30K;小标题字高15K~20K;图名字高15K;字宽根据图面构图自定。
图例:图例字高5K,字宽1.2(特殊情况自定)。
路名:正图路名字高3K~5K;附加图(如结构图、区位图等)字高为2K~3K;字宽建议0.7。

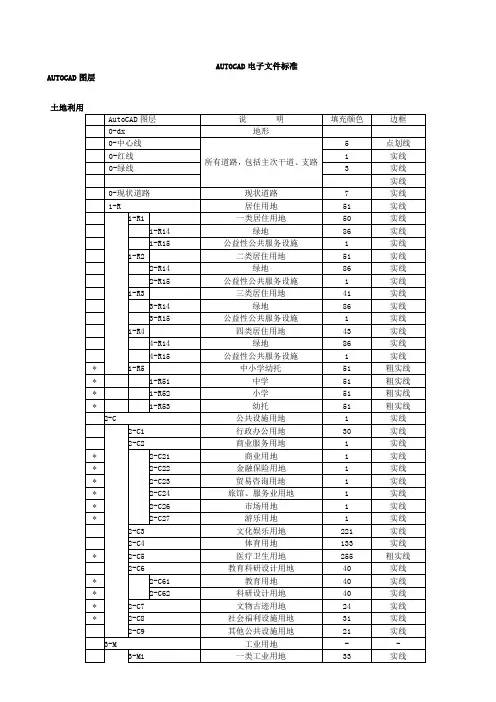

控规cad标准
7
实线
DM-坐标
坐标
7
实线
DM-尺寸标注
各种尺寸标注路宽标注
7
实线
DM-标高
道路标高及地块标高
7
实线
DM-横断面
道路横断面图及符号
7
实线
DM-断面线
道路断面线
7
实线
GX-给水
给水管线、设施
5
GX-雨水
雨水管线、设施、汇水界线
4
GX-污水
污水管线、设施、纳污区分界线
35
GX-排水
雨污合流管线、设施、汇水及纳污区界限
99-V
村庄建设用地
-
-
99-V1
村庄居住用地
41
实线
99-V2
村庄企业用地
35
实线
99-V3
村庄公路用地
254
实线
99-V9
村庄其他用地
22
实线
99-CODE
用地性质代码、文字
7
实线
fuhao
*符号
7
XX-红线
1
粗实线
XX-绿线
3
粗实线
XX-蓝线
4
粗实线
XX-紫线
190
粗实线
XX-黄线
2
粗实线
XX-黑线
35
GX-电力
电力线
1
GX-电信
电信线
116
GX-燃气
燃气管线
190
GX-热力
热力管线
30
符号:
说明:
1)图示符号大小出图时大小为3mm(圆直径),即在CAD中成图时,1:2000图中实际大小为6米,1:5000图中实际大小为15米;
控制性详细规划制图要求规定
控制性详细规划CAD制图要求规定一、图幅要求控规成果统一采用A0或A0加长幅面,标准A0图幅的外框线尺寸为1189mm(宽)×841mm(高),电子数据单位为2378×1682(1:2000)。
图幅的加长应是标准图幅的八分之一的整数倍,如下表:加长倍数图纸尺寸电子图框尺寸A0 1189×841 (1189×841)×KA0+1/8 1338×841 (1338×841)×KA0+2/8 1487×841 (1487×841)×KA0+3/8 1635×841 (1635×841)×KA0+4/8 1784×841 (1784×841)×K………………注:K为比例系数,1:1000为1,1:2000为2,……。
二、字体要求1、字体及字型:全套控规电子文档的字体原则上只允许以下5种设置,除此五种字体外,图中不应出现其它字体名称。
序号字体名称(text style name)字型名称(font name)用途1 Standard 宋体(黑体)限用于各种线型等缺省字体2 黑体黑体用于图名、图例、图签等3 宋体宋体用于说明、表格、地名(单位名称、河流)、路名、图签等4 楷体楷体_GB2312 其他备用字体5 英文数字 Romantic 用于各种工程及土地利用控制参数标注、比例及比例尺标注注:可根据不同需要改变字体的Height和Width factor参数。
若需竖排字体时,字体名称应取为“黑体0、宋体0,楷体0”,相对应的字型为“@黑体、@宋体、@楷体”。
2、字体大小:标题:大标题字高25K~30K;小标题字高15K~20K;图名字高15K;字宽根据图面构图自定。
图例:图例字高5K,字宽(特殊情况自定)。
路名:正图路名字高3K~5K;附加图(如结构图、区位图等)字高为2K~3K;字宽建议。

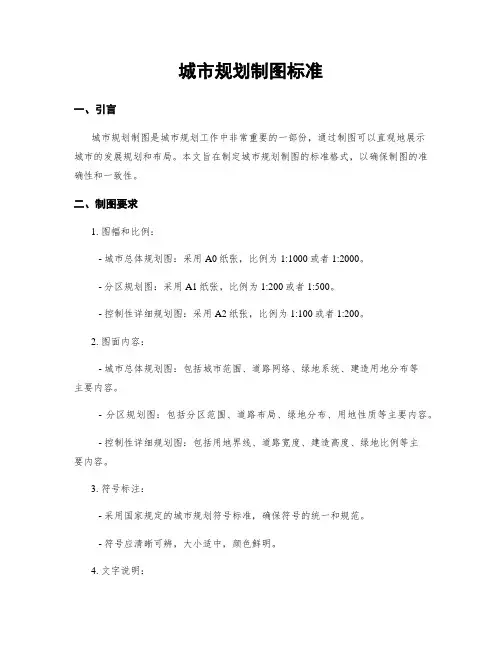

城市规划制图标准
城市规划制图标准一、引言城市规划制图是城市规划工作中非常重要的一部份,通过制图可以直观地展示城市的发展规划和布局。
本文旨在制定城市规划制图的标准格式,以确保制图的准确性和一致性。
二、制图要求1. 图幅和比例:- 城市总体规划图:采用A0纸张,比例为1:1000或者1:2000。
- 分区规划图:采用A1纸张,比例为1:200或者1:500。
- 控制性详细规划图:采用A2纸张,比例为1:100或者1:200。
2. 图面内容:- 城市总体规划图:包括城市范围、道路网络、绿地系统、建造用地分布等主要内容。
- 分区规划图:包括分区范围、道路布局、绿地分布、用地性质等主要内容。
- 控制性详细规划图:包括用地界线、道路宽度、建造高度、绿地比例等主要内容。
3. 符号标注:- 采用国家规定的城市规划符号标准,确保符号的统一和规范。
- 符号应清晰可辨,大小适中,颜色鲜明。
4. 文字说明:- 文字应使用规范的字体和大小,确保清晰可读。
- 文字说明应简洁明了,突出重点信息。
- 文字说明的位置应与图形相对应,方便理解。
5. 图件罗列:- 图件应按照规定的顺序罗列,便于查阅和比对。
- 图件之间应留有足够的间距,避免混淆和重叠。
6. 辅助图件:- 可根据需要添加辅助图件,如示意图、立面图等,以增强图件的表达能力。
三、制图流程1. 数据采集和整理:- 采集城市规划相关的数据,包括地形地貌、土地利用、交通网络等。
- 对数据进行整理和分类,准备制图所需的基础数据。
2. 制定制图方案:- 根据规划要求和目的,确定制图的内容和形式。
- 设计图件的罗列和比例,确保图件之间的关联性和一致性。
3. 绘制底图:- 根据采集到的地理信息数据,绘制城市的底图。
- 底图应包括地形地貌、道路网络、河流湖泊等基本地理要素。
4. 添加规划要素:- 根据规划要求,将各项规划要素添加到底图中。
- 包括用地分布、建造布局、交通规划等要素。
5. 标注符号和文字:- 根据国家规定的城市规划符号标准,标注各项规划要素。
控制性详细规划图解
《控制性详细规划》图则
一、《控制性详细规划》图则介绍:
绿色区域内为图框内容
红色区域内为图面内容
二、《控制性详细规划》图框内容介绍:
三、《控制性详细规划》图则图面内容介绍:
注:红色表示当前说明
道路中心线
道路红线
道路缘石线
注:以上道路部分作为引用图(外部参照)
地块线
线宽:1.5 颜色:白色线型:直线
道路横断面标注
标注大小按照比例
禁止止开口段
线宽:1.5 颜色:147 线型:直线绿地、广场、停车场用地不需要
主干道控制:70M
次干道控制:50M
支路控制:30M
丁字路口禁止开口段
建筑退线
线宽:1.0M 颜色:红色线型:虚线(DASHEEL)退线距离按各地方规定
绿地、广场、停车场用地不需要
建筑退线标注
箭头:建筑标记颜色:白色精度:0 文字大小按照比例文字样式:宋体
地块线标注(地块控制点坐标)
颜色:蓝色大小按照比例
路名
文字样式:宋体文字大小按照比例
道路中心线标注(道路控制点坐标)
颜色:品红大小按照比例(与地块线标注统一大小)
地块编号
颜色:白色大小按照比例
公共设施符号
按照各规划用地实际放置
大小按照比例。
控制性详细规划C制图要求规定
控制性详细规划C制图要求规定TYYGROUP system office room 【TYYUA16H-TYY-TYYYUA8Q8-控制性详细规划C A D制图要求规定一、图幅要求控规成果统一采用A0或A0加长幅面,标准A0图幅的外框线尺寸为1189mm(宽)×841mm(高),电子数据单位为2378×1682(1:2000)。
图幅的加长应是标准图幅的八分之一的整数倍,如下表:加长倍数图纸尺寸电子图框尺寸A0 1189×841 (1189×841)×KA0+1/8 1338×841 (1338×841)×KA0+2/8 1487×841 (1487×841)×KA0+3/8 1635×841 (1635×841)×KA0+4/8 1784×841 (1784×841)×K………………注:K为比例系数,1:1000为1,1:2000为2,……。
二、字体要求1、字体及字型:全套控规电子文档的字体原则上只允许以下5种设置,除此五种字体外,图中不应出现其它字体名称。
序号字体名称(text style name)字型名称(font name)用途1 Standard 宋体(黑体)限用于各种线型等缺省字体2 黑体黑体用于图名、图例、图签等3 宋体宋体用于说明、表格、地名(单位名称、河流)、路名、图签等4 楷体楷体_GB2312 其他备用字体5 英文数字 Romantic 用于各种工程及土地利用控制参数标注、比例及比例尺标注注:可根据不同需要改变字体的Height和Width factor参数。
若需竖排字体时,字体名称应取为“黑体0、宋体0,楷体0”,相对应的字型为“@黑体、@宋体、@楷体”。
2、字体大小:标题:大标题字高25K~30K;小标题字高15K~20K;图名字高15K;字宽根据图面构图自定。
控制性详细规划图纸成果及深度要求
控制性详细规划图纸成果及深度要求控制性详细规划图纸成果及深度要求(一)规划用地位置图(区位图)(比例不限)标明规划用地在城市中的地理位置,与周边主要功能区的关系,以及规划用地周边重要的道路交通设施、线路及地区可达性状况。
(二)规划用地现状图(1:2000)标明土地利用现状、建筑物状况、人口分布状况、巩固屋舍实现转、市政公用设施现状。
1.土地利用现状包括标明规划区域内各类现状用地的范围界限、权属、性质等,用地分至小类。
2.人口现状指标明规划区域内各行政辖区边界人口数量、密度、分布及构成情况等。
3.建筑物现状包括标明规划区域内各类现状建筑的分布、性质、质量、高度等。
4.公共服务设施、市政用地设施现状标明规划区内及对规划区域有重大影响的周边地区现有公共服务设施(包括行政办公、商业金融、科学教育、体育卫生、文化娱乐等建筑)类型、位置、登记、规模等,道路交通网络、给水电力等市政工程设施、管线的分布情况等。
(三)土地使用规划图规划各类用地的界限,规划用地的分类和性质、道路网络布局,公共设施位置;须在现状地形图上标明各类用地的性质、界线和地块编号,道路用地的规划布局结构,表明市政设施、公用设施的位置、登记、规模,以及主要规划控制指标。
(四)道路交通及竖向规划图确定道路走乡、线性、横断面、各支路交叉口坐标、标高、停车场和其他交通设施为之机用地界线,各地块室外地坪规划标高;1.道路交通规划图在现状地形图上,标明规划区内道路系统与区外道路系统的衔接关系,确定区内各级道路红线宽度、道路线形、走向,标明道路控制点坐标和标高、坡度、缘石半径、曲线半径,重要交叉口渠化设计;轨道交通、铁路走向和控制范围;道路交通设施(包括社会停车场、公共交通及轨道交通站场等)的位置、规模与用地范围。
2.竖向规划图在现状地形图上标明规划区域内各级道路为何地块的排水方向,各级道路交叉点、转折点的标高、坡度、坡长,标明各地块规划控制标高。
(五)公共服务设施规划图(1:2000)标明公共服务设施位置、类别、等级、规模、分布、服务半径,以及相应建设要求。
控规cad制图常见标准
控规cad制图常见标准,大家可参考下:一、图幅要求控规成果统一采用A0或A0加长幅面,标准A0图幅的外框线尺寸为1189mm(宽)×841mm(高),电子数据单位为2378×1682(1:2000)。
图幅的加长应是标准图幅的八分之一的整数倍,如下表:加长倍数图纸尺寸电子图框尺寸A0 1189×841 (1189×841)×KA0+1/8 1338×841 (1338×841)×KA0+2/8 1487×841 (1487×841)×KA0+3/8 1635×841 (1635×841)×KA0+4/8 1784×841 (1784×841)×K…… …… ……注:K为比例系数,1:1000为1,1:2000为2,……。
二、字体要求1、字体及字型:全套控规电子文档的字体原则上只允许以下5种设置,除此五种字体外,图中不应出现其它字体名称。
序号字体名称(text style name)字型名称(font name)用途1 Standard 宋体(黑体)限用于各种线型等缺省字体2 黑体黑体用于图名、图例、图签等3 宋体宋体用于说明、表格、地名(单位名称、河流)、路名、图签等4 楷体楷体_GB2312 其他备用字体5 英文数字Romantic 用于各种工程及土地利用控制参数标注、比例及比例尺标注注:可根据不同需要改变字体的Height和Width factor参数。
若需竖排字体时,字体名称应取为“黑体0、宋体0,楷体0”,相对应的字型为“@黑体、@宋体、@楷体”。
2、字体大小:标题:大标题字高25K~30K;小标题字高15K~20K;图名字高15K;字宽根据图面构图自定。
图例:图例字高5K,字宽1.2(特殊情况自定)。
路名:正图路名字高3K~5K;附加图(如结构图、区位图等)字高为2K~3K;字宽建议0.7。
cad绘图规章制度有哪些
cad绘图规章制度有哪些第一章总则第一条为了规范CAD绘图工作,提高绘图质量,保证工程设计成果的准确性和可靠性,特制订本规章制度。
第二条本规章制度适用于公司内所有从事CAD绘图工作的相关人员。
第三条绘制图纸应遵守国家和行业规定的相关标准,保证图纸的准确性、完整性和规范性。
第四条 CAD绘图工作应当遵循“精益求精、一丝不苟”的工作态度,不得存在侥幸心理和马虎草率的情况。
第五条任何违反规章制度的行为都将受到相应的纪律处理,严重者将追究法律责任。
第二章 CAD绘图工作原则第六条 CAD绘图工作应遵循以下原则:(一)准确性原则:绘图结果应准确无误,确保设计的准确性和可靠性。
(二)规范性原则:绘图应符合相关标准和规范,保证图纸的规范性和统一性。
(三)完整性原则:绘图应包括全部必要信息,保证图纸内容的完整性和全面性。
(四)合理性原则:绘图应合理布局,简洁清晰,易于理解和使用。
(五)保密性原则:绘图应保密合规,严格按照公司和国家有关规定处理图纸资料。
第三章 CAD绘图责任第七条 CAD绘图相关人员应当履行以下职责:(一)绘图人员:负责按照设计要求进行CAD绘图工作,确保绘图质量和准确性。
(二)审核人员:负责对绘图结果进行审核,确保绘图符合相关标准和规范。
(三)质量检查人员:负责对绘图结果进行质量检查,及时发现和纠正错误。
第八条 CAD绘图人员应当具备专业的绘图技能和知识,熟练掌握CAD软件的操作技巧,保证绘图工作的高效率和质量。
第九条 CAD绘图人员应当不断学习和提升自己的绘图能力,积极参加培训和交流,不断完善自己的绘图技术。
第四章 CAD绘图流程第十条 CAD绘图工作应按照以下流程进行:(一)设计要求确认:绘图人员应仔细审阅设计要求和相关资料,确保对设计要求的了解清晰。
(二)图纸布局设计:根据设计要求进行图纸布局设计,确定图纸比例和格式。
(三)CAD绘图设计:按照设计要求进行CAD绘图设计,确保绘图符合规范和标准。
【精品文档】控制性详细规划图纸有哪些绘制要求及深度要求?
【精品文档】控制性详细规划图纸有哪些绘制要求及深度要求?控制性详细规划图纸有哪些绘制要求及深度要求?(一)规划用地位置图(区位图)(比例不限)标明规划用地在城市中的地理位置,与周边主要功能区的关系,以及规划用地周边重要的道路交通设施、线路及地区可达性状况。
(二)规划用地现状图(1:2000)标明土地利用现状、建筑物状况、人口分布状况、巩固屋舍实现转、市政公用设施现状。
1.土地利用现状包括标明规划区域内各类现状用地的范围界限、权属、性质等,用地分至小类。
2.人口现状指标明规划区域内各行政辖区边界人口数量、密度、分布及构成情况等。
3.建筑物现状包括标明规划区域内各类现状建筑的分布、性质、质量、高度等。
4.公共服务设施、市政用地设施现状标明规划区内及对规划区域有重大影响的周边地区现有公共服务设施(包括行政办公、商业金融、科学教育、体育卫生、文化娱乐等建筑)类型、位置、登记、规模等,道路交通网络、给水电力等市政工程设施、管线的分布情况等。
(三)土地使用规划图规划各类用地的界限,规划用地的分类和性质、道路网络布局,公共设施位置;须在现状地形图上标明各类用地的性质、界线和地块编号,道路用地的规划布局结构,表明市政设施、公用设施的位置、登记、规模,以及主要规划控制指标。
(四)道路交通及竖向规划图确定道路走乡、线性、横断面、各支路交叉口坐标、标高、停车场和其他交通设施为之机用地界线,各地块室外地坪规划标高;1.道路交通规划图在现状地形图上,标明规划区内道路系统与区外道路系统的衔接关系,确定区内各级道路红线宽度、道路线形、走向,标明道路控制点坐标和标高、坡度、缘石半径、曲线半径,重要交叉口渠化设计;轨道交通、铁路走向和控制范围;道路交通设施(包括社会停车场、公共交通及轨道交通站场等)的位置、规模与用地范围。
2.竖向规划图在现状地形图上标明规划区域内各级道路为何地块的排水方向,各级道路交叉点、转折点的标高、坡度、坡长,标明各地块规划控制标高。
控制性详细规划图纸成果要求
控制性详细规划图纸成果及深度要求(一)规划用地位置图(区位图)(比例不限)标明规划用地在城市中的地理位置,与周边主要功能区的关系,以及规划用地周边重要的道路交通设施、线路及地区可达性状况。
(二)规划用地现状图(1:2000)标明土地利用现状、建筑物状况、人口分布状况、巩固屋舍实现转、市政公用设施现状。
1.土地利用现状包括标明规划区域内各类现状用地的范围界限、权属、性质等,用地分至小类。
2.人口现状指标明规划区域内各行政辖区边界人口数量、密度、分布及构成情况等。
3.建筑物现状包括标明规划区域内各类现状建筑的分布、性质、质量、高度等。
4.公共服务设施、市政用地设施现状标明规划区内及对规划区域有重大影响的周边地区现有公共服务设施(包括行政办公、商业金融、科学教育、体育卫生、文化娱乐等建筑)类型、位置、登记、规模等,道路交通网络、给水电力等市政工程设施、管线的分布情况等。
(三)土地使用规划图规划各类用地的界限,规划用地的分类和性质、道路网络布局,公共设施位置;须在现状地形图上标明各类用地的性质、界线和地块编号,道路用地的规划布局结构,表明市政设施、公用设施的位置、登记、规模,以及主要规划控制指标。
(四)道路交通及竖向规划图确定道路走乡、线性、横断面、各支路交叉口坐标、标高、停车场和其他交通设施为之机用地界线,各地块室外地坪规划标高;1.道路交通规划图在现状地形图上,标明规划区内道路系统与区外道路系统的衔接关系,确定区内各级道路红线宽度、道路线形、走向,标明道路控制点坐标和标高、坡度、缘石半径、曲线半径,重要交叉口渠化设计;轨道交通、铁路走向和控制范围;道路交通设施(包括社会停车场、公共交通及轨道交通站场等)的位置、规模与用地范围。
2.竖向规划图在现状地形图上标明规划区域内各级道路为何地块的排水方向,各级道路交叉点、转折点的标高、坡度、坡长,标明各地块规划控制标高。
(五)公共服务设施规划图(1:2000)标明公共服务设施位置、类别、等级、规模、分布、服务半径,以及相应建设要求。
控制性详细规划图纸成果及深度要求
控制性详细规划图纸成果及深度要求控制性详细规划图纸成果及xx 要求(一)规划用地位置图(区位图)(比例不限)标明规划用地在城市中的地理位置,与周边主要功能区的关系,以及规划用地周边重要的道路交通设施、线路及地区可达性状况。
(二)规划用地现状图(1:2000)标明土地利用现状、建筑物状况、人口分布状况、巩固屋舍实现转、市政公用设施现状。
1."土地利用现状包括标明规划区域内各类现状用地的范围界限、权属、性质等,用地分至小类。
2."人口现状指标明规划区域内各行政辖区边界人口数量、密度、分布及构成情况等。
3."建筑物现状包括标明规划区域内各类现状建筑的分布、性质、质量、高度等。
4."公共服务设施、市政用地设施现状标明规划区内及对规划区域有重大影响的周边地区现有公共服务设施(包括行政办公、商业金融、科学教育、体育卫生、文化娱乐等建筑)类型、位置、登记、规模等,道路交通网络、给水电力等市政工程设施、管线的分布情况等。
(三)土地使用规划图规划各类用地的界限,规划用地的分类和性质、道路网络布局,公共设施位置;须在现状地形图上标明各类用地的性质、界线和地块编号,道路用地的规划布局结构,表明市政设施、公用设施的位置、登记、规模,以及主要规划控制指标。
(四)道路交通及竖向规划图确定道路走乡、线性、横断面、各支路交叉口坐标、标高、停车场和其他交通设施为之机用地界线,各地块室外地坪规划标高;1."道路交通规划图在现状地形图上,标明规划区内道路系统与区外道路系统的衔接关系,确定区内各级道路红线宽度、道路线形、走向,标明道路控制点坐标和标高、坡度、缘石半径、曲线半径,重要交叉口渠化设计;轨道交通、铁路走向和控制范围;道路交通设施(包括社会停车场、公共交通及轨道交通站场等)的位置、规模与用地范围。
2."竖向规划图在现状地形图上标明规划区域内各级道路为何地块的排水方向,各级道路交叉点、转折点的标高、坡度、坡长,标明各地块规划控制标(五)公共服务设施规划图(1:2000)标明公共服务设施位置、类别、等级、规模、分布、服务半径,以及相应建设要求。
控制性详细规划图纸成果及深度要求
控制性详细规划图纸成就及深度要求(一)规划用地地址图(区位图)(比率不限)注明规划用地在城市中的地理地址,与周边主要功能区的关系,以及规划用地周边重要的道路交通设施、线路及地区可达性情况。
(二)规划用地现状图(1:2000)注明土地利用现状、建筑物情况、人口分布情况、牢固屋舍实现转、市政公用设施现状。
1.土地利用现状包括注明规划地区内各种现状用地的范围界线、权属、性质等,用地分至小类。
2.人口现状指注明规划地区内各行政辖区界线人口数量、密度、分布及组成情况等。
3.建筑物现状包括注明规划地区内各种现状建筑的分布、性质、质量、高度等。
4.公共服务设施、市政用地设施现状注明规划区内及对规划地区有重要影响的周边地区现有公共服务设施(包括行政办公、商业金融、科学教育、体育卫生、文化娱乐等建筑)种类、地址、登记、规模等,道路交通网络、给水电力等市政工程设施、管线的分布情况等。
(三)土地使用规划图规划各种用地的界线,规划用地的分类和性质、道路网络布局,公共设施地址;须在现状地形图上注明各种用地的性质、界线和地块编号,道路用地的规划布局结构,表示市政设施、公用设施的地址、登记、规模,以及主要规划控制指标。
(四)道路交通及竖向规划图确定道路走乡、线性、横断面、各支路交织口坐标、标高、停车场和其他交通设施为之机用地界线,各地块室外处坪规划标高;1.道路交通规划图在现状地形图上,注明规划区内道路系统与区外道路系统的连结关系,确定区内各级道路红线宽度、道路线形、走向,注明道路控制点坐标和标高、坡度、缘石半径、曲线半径,重要交织口渠化设计;轨道交通、铁路走向和控制范围;道路交通设施(包括社会停车场、公共交通及轨道交通站场等)的地址、规模与用地范围。
2.竖向规划图在现状地形图上注明规划地区内各级道路为何地块的排水方向,各级道路交织点、转折点的标高、坡度、坡长,注明各地块规划控制标高。
(五)公共服务设施规划图(1:2000)注明公共服务设施地址、种类、等级、规模、分布、服务半径,以及相应建设要求。
控制性详细规划图纸成果及深度要求
控制性详尽规划图纸成就及深度要求(一)规划用地地点图(区位图)(比率不限)注明规划用地在城市中的地理地点,与周边主要功能区的关系,以及规划用地周边重要的道路交通设备、线路及地域可达性状况。
(二)规划用地现状图(1:2000)注明土地利用现状、建筑物状况、人口散布状况、稳固屋舍实现转、市政公用设备现状。
1.土地利用现状包含注明规划地区内各种现状用地的范围界线、权属、性质等,用地分至小类。
2.人口现状指注明规划地区内各行政辖区界限人口数目、密度、散布及构成状况等。
3.建筑物现状包含注明规划地区内各种现状建筑的散布、性质、质量、高度等。
4.公共服务设备、市政用地设备现状注明规划区内及对规划地区有重要影响的周边地域现有公共服务设备(包含行政办公、商业金融、科学教育、体育卫生、文化娱乐等建筑)种类、地点、登记、规模等,道路交通网络、给水电力等市政工程设备、管线的散布状况等。
(三)土地使用规划图规划各种用地的界线,规划用地的分类和性质、道路网络布局,公共设备地点;须在现状地形图上注明各种用地的性质、界线和地块编号,道路用地的规划布局构造,表示市政设备、公用设备的地点、登记、规模,以及主要规划控制指标。
(四)道路交通及竖向规划图确立道路走乡、线性、横断面、各支路交错口坐标、标高、泊车场和其余交通设备为之机用地界线,各地块室外处坪规划标高;1.道路交通规划图在现状地形图上,注明规划区内道路系统与区外道路系统的连接关系,确立区内各级道路红线宽度、道路线形、走向,注明道路控制点坐标和标高、坡度、缘石半径、曲线半径,重要交错口渠化设计;轨道交通、铁路走向和控制范围;道路交通设备(包含社会泊车场、公共交通及轨道交通站场等)的地点、规模与用地范围。
2.竖向规划图在现状地形图上注明规划地区内各级道路为什么地块的排水方向,各级道路交错点、转折点的标高、坡度、坡长,注明各地块规划控制标高。
(五)公共服务设备规划图(1:2000)注明公共服务设备地点、类型、等级、规模、散布、服务半径,以及相应建设要求。
控制性详细规划图纸成果及深度要求
控制性详细规划图纸成果及深度要求(一)规划用地位置图(区位图)(比例不限)标明规划用地在城市中的地理位置,与周边主要功能区的关系,以及规划用地周边重要的道路交通设施、线路及地区可达性状况。
(二)规划用地现状图(1:2000)标明土地利用现状、建筑物状况、人口分布状况、巩固屋舍实现转、市政公用设施现状。
1.土地利用现状包括标明规划区域内各类现状用地的范围界限、权属、性质等,用地分至小类。
2.人口现状指标明规划区域内各行政辖区边界人口数量、密度、分布及构成情况等。
3.建筑物现状包括标明规划区域内各类现状建筑的分布、性质、质量、高度等。
4.公共服务设施、市政用地设施现状标明规划区内及对规划区域有重大影响的周边地区现有公共服务设施(包括行政办公、商业金融、科学教育、体育卫生、文化娱乐等建筑)类型、位置、登记、规模等,道路交通网络、给水电力等市政工程设施、管线的分布情况等。
(三)土地使用规划图规划各类用地的界限,规划用地的分类和性质、道路网络布局,公共设施位置;须在现状地形图上标明各类用地的性质、界线和地块编号,道路用地的规划布局结构,表明市政设施、公用设施的位置、登记、规模,以及主要规划控制指标。
(四)道路交通及竖向规划图确定道路走乡、线性、横断面、各支路交叉口坐标、标高、停车场和其他交通设施为之机用地界线,各地块室外地坪规划标高;1.道路交通规划图在现状地形图上,标明规划区内道路系统与区外道路系统的衔接关系,确定区内各级道路红线宽度、道路线形、走向,标明道路控制点坐标和标高、坡度、缘石半径、曲线半径,重要交叉口渠化设计;轨道交通、铁路走向和控制范围;道路交通设施(包括社会停车场、公共交通及轨道交通站场等)的位置、规模与用地范围。
2.竖向规划图在现状地形图上标明规划区域内各级道路为何地块的排水方向,各级道路交叉点、转折点的标高、坡度、坡长,标明各地块规划控制标高。
(五)公共服务设施规划图(1:2000)标明公共服务设施位置、类别、等级、规模、分布、服务半径,以及相应建设要求。
某岛建筑cad设计控制性详细规划
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
控制性详细规划CAD制图要求规定一、图幅要求控规成果统一采用A0或A0加长幅面,标准A0图幅的外框线尺寸为1189mm(宽)×841mm(高),电子数据单位为2378×1682(1:2000)。
图幅的加长应是标准图幅的八分之一的整数倍,如下表:加长倍数图纸尺寸电子图框尺寸A0 1189×841 (1189×841)×KA0+1/8 1338×841 (1338×841)×KA0+2/8 1487×841 (1487×841)×KA0+3/8 1635×841 (1635×841)×KA0+4/8 1784×841 (1784×841)×K………………注:K为比例系数,1:1000为1,1:2000为2,……。
二、字体要求1、字体及字型:全套控规电子文档的字体原则上只允许以下5种设置,除此五种字体外,图中不应出现其它字体名称。
序号字体名称(text style name)字型名称(font name)用途1 Standard 宋体(黑体)限用于各种线型等缺省字体2 黑体黑体用于图名、图例、图签等3 宋体宋体用于说明、表格、地名(单位名称、河流)、路名、图签等4 楷体楷体_GB2312 其他备用字体5 英文数字 Romantic 用于各种工程及土地利用控制参数标注、比例及比例尺标注注:可根据不同需要改变字体的Height和Width factor参数。
若需竖排字体时,字体名称应取为“黑体0、宋体0,楷体0”,相对应的字型为“@黑体、@宋体、@楷体”。
2、字体大小:标题:大标题字高25K~30K;小标题字高15K~20K;图名字高15K;字宽根据图面构图自定。
图例:图例字高5K,字宽1.2(特殊情况自定)。
路名:正图路名字高3K~5K;附加图(如结构图、区位图等)字高为2K~3K;字宽建议0.7。
地名:正图地名字高4K~6K;附加图字高为2K~3K。
说明:说明字高3.5K~5K(特殊情况可为3K);字宽为0.7(特殊情况可再小)。
比例及比例尺:比例字体采用“英文数字”,字高10K;字宽为1;位于风玫瑰下方。
比例尺字体采用“英文数字”,字高4K,字宽为0.7。
工程参数标注:字体为“英文数字”,字高为3~3.5K,字宽为0.7。
其他:图中大面积出现的字体字高宜为4K左右(纸质图纸实际字高约为5mm );其余个别特殊字体大小根据图面构图自定。
三、图纸构图要求图纸采用横向或竖向两种图幅。
1、总体要求1.1规划位置示意图、相关表格、要点说明、图例等信息集中依次布置在图纸右侧或下部。
宽度方向宜和图签对齐(横图),高度可根据需要调整(一般控制在10—30cm)。
1.2 标题宜以横排方式布置于图纸左上方(竖派排时靠左侧布置),风玫瑰、比例及比例尺一般置于右上方(规划位置示意图左侧)。
1.3 其他附加表格、分析图等结合整体构图灵活布置。
2、各专业图纸要求2.1综合现状图和用地布局图:规划位置示意图、用地统计表、要点说明、图例应从上至下或从左至右依次排列于图纸右侧或下部(竖图)。
规划结构图及其他分析图、居住(小)区规划配套公共服务设施一览表等可结合构图置于图纸中适当位置(或另起一行排列)。
2.2 土地利用控制规划图:规划位置示意图、地块编码检索图、要点说明、相关资料一览表、图例应从上至下或从左至右依次排列于图纸右侧或下部(竖图)。
住宅用地控制指标统一规定表、配套设施规模一览表等可置于图纸中适当位置(或另起一行排列)。
2.3 道路工程规划图:规划位置示意图、规划道路一览表、相关资料一览表、要点说明、图例应从上至下或从左至右排列于图纸右侧或下部(竖图)。
规划道路横断面图可置于图纸中适当位置。
2.4管线工程规划图:规划位置示意图、市政基础设施一览表、相关资料一览表、要点说明、图例应从上至下或从左至右排列于图纸右侧或下部(竖图)。
规划道路管线横断面图可位于图中适当地方。
四、图层要求全套控规电子文档应图层分为三类:附加图层、公共图层、各专业图层。
图层命名以中英文混编为主,尽可能规范、简洁、清晰。
1、附加图层控规电子文档应具备以下附加图层,以便对规划范围线以外的图面信息进行分类管理。
附加图层前加“0”,以便分类管理。
序号层名颜色线型备注1 0表格 White Continuous 指图中除地块控制指标表以外的所有表格2 0位置示意图 White Continuous3 0说明 White Continuous4 0图例 Yellow Continuous5 0图框 Yellow Continuous6 0规划范围线 250 Acad-iso05W1007 0其他 White Continuous 用于布局图的各种分析图、土地利用控制规划图的地块编码检索图等2、公共图层控规电子文档应具备以下公共图层,以便规范各专业规划公共信息。
公共图层前加“1”,以便分类管理。
序号层名颜色线型备注1 1道路红线 RedMagenta(现状) Continuous2 1道路中线 White Center 线型比为10K3 1宽度标注 White Continuous4 1人行道 Yellow Continuous 含跨线桥等5 1高压线 Magenta Line-d 包括高压线名称,线型比为1.5K6 1河流-岸线 Cyan Continuous 指河流岸线(河堤线),线宽0.5K7 1河流-水面 254 Continuous 指河流水面填充8 1名称 White Continuous 指地名、道路名称、单位名称等9 1铁路 Magenta Continuous 间断线型为Dashed,线型比为K10 1地块界线 White8(工程) Dashedx2 线型比为10K,线宽0.8K10 1地铁线 Magenta Tracks 线型比为2.5K11 1地铁控制线 White Dashed 线型比为0.5K,线宽为0.8K……3、各专业图层3.1 综合现状图和用地布局规划图:除附加图层和公共图层以外,图中规划范围线以内的图纸信息应通过以下的层来进行组织。
序号层名颜色线型备注1 B-R21 Yellow Continuous 封闭Poline线,统计数据用2 B-R22 Magenta Continuous 封闭Poline线,统计数据用3 B-R24 Green Continuous 封闭Poline线,统计数据用4 B-C Magenta Continuous 封闭Poline线,统计数据用5 B-M Blue Continuous 封闭Poline线,统计数据用6 B-W Blue Continuous 封闭Poline线,统计数据用7 B-T White Continuous 封闭Poline线,统计数据用8 B-S 8 Continuous 封闭Poline线,统计数据用9 B-U Blue Continuous 封闭Poline线,统计数据用10 B-G Green Continuous 封闭Poline线,统计数据用11 B-D White Continuous 封闭Poline线,统计数据用12 B-E 根据各中类用地区别设置 Continuous 封闭Poline线,统计数据用……13 居住-R21 Yellow Continuous Hatch图案填充14 居住-R22 Magenta Continuous Hatch图案填充15 居住-R24 Green Continuous Hatch图案填充16 公建-C Magenta Continuous Hatch图案填充17 工业-M Blue Continuous Hatch图案填充18 仓储-W Blue Continuous Hatch图案填充19 交通-T White Continuous Hatch图案填充20 道路-S 8 Continuous Hatch图案填充21 市政-U Blue Continuous Hatch图案填充22 绿地-G Green Continuous Hatch图案填充23 特殊-D White Continuous Hatch图案填充24 其他-E 根据各中类用地区别设置 Continuous Hatch图案填充……25 设施-工程 White Continuous26 设施-建筑 White Continuous……3.2 土地利用控制规划图:除附加图层和公共图层以外,图中规划范围线以内的图纸信息应通过以下的层来进行组织。
序号层名颜色线型备注1 地块指标表 White Continuous 指地块指标表表格及文字内容2 设施-市政 White Continuous3 设施-建筑 White Continuous4 禁止机动车开口线 251 Continuous 有特别要求时才表达。
线宽1K,偏离红线距离为1.5K。
5 居住-R22 253 Continuous Hatch实体填充6 居住-R24 Green Continuous Hatch图案填充7 绿地-G Green Continuous Hatch图案填充……3.3 道路工程规划图:除附加图层和公共图层以外,图中规划范围线以内的图纸信息应通过以下的层来进行组织。
序号层名颜色线型备注1 设施-市政 White Continuous2 坐标 Magenta Continuous3 方位角 White Continuous4 切角 Magenta Continuous5 道路断面 White Continuous6 禁止机动车开口线 251 Continuous 有特别要求时才表达。
线宽1K,偏离红线距离为1.5K。
7 待定道路 Blue Continuous8 交通-T White Continuous Hatch图案填充9 道路-S 8 Continuous Hatch图案填充10 绿地-G12 Green Continuous Hatch图案填充11 绿地-G22 Green Continuous Hatch图案填充……3.4 管线工程规划图:除附加图层和公共图层以外,图中规划范围线以内的图纸信息应通过以下的层来进行组织。
序号层名颜色线型备注1 设施-市政 White Continuous2 管线-污水 White Line-w 线宽0.7K3 管线-雨水 Green Line-y 线宽0.7K4 管线-上水 Blue Line-s 线宽0.7K5 管线-燃气 Cyan Line-q 线宽0.7K6 管线-电力 Magenta Line-d 线宽0.7K7 管线-通讯 Yellow Line-x 线宽0.7K8 管线-污水X White Line-w 现状管线,线宽0.3K9 管线-雨水X Green Line-y 现状管线,线宽0.3K10 管线-上水X Blue Line-s 现状管线,线宽0.3K11 管线-燃气X Yellow Line-q 现状管线,线宽0.3K12 管线-电力X Magenta Line-d 现状管线,线宽0.3K13 管线-通讯X Yellow Line-x 现状管线,线宽0.3K14 道路断面 White Continuous15 市政-U 253 Continuous Hatch实体填充……五、图例及设施要求各类用地的图案填充必须采用统一的标准(详见附表)。
