图解钢结构各个构件和做法The manuscript was revised on the evening of 2021图解钢结构各个构件和做法1、建筑体系1-1、门式刚架体系1-1-1、基本构件图1-1-2、说明力学原理门式刚架结构以柱、梁组成的横向刚架为主受力结构，刚架为平面受力体系。
为保证纵向稳定，设置柱间支撑和屋面支撑。
刚架刚架柱和梁均采用截面H型钢制作，各种荷载通过柱和梁传给基础。
支撑、系杆刚性支撑采用热轧型钢制作，一般为角钢。
柔性支撑为圆钢。
系杆为受压圆钢管，与支撑组成受力封闭体系。
屋面檩条、墙梁一般为C型钢、Z型钢。
承受屋面板和墙面板上传递来的力，并将该力传递给柱和梁。
1-1-3、门式刚架的基本形式a.典型门式刚架b.带吊车的门式刚架c.带局部二层的门式刚架1-1-4、基本节点a.柱脚节点b.梁、柱节点■局部二层节点参照多层框架体系。
1-1-5、刚架衍生形式■ 吊车和局部二层可在衍生形式刚架中布置。
■山墙刚架其本质也是多连跨刚架，不过中间柱与刚架柱比截面旋转了90度。
1-2、多层框架体系1-2-1、框架图示1-2-2、说明力学模型a.纯刚接框架：纵横两个方向均采用刚接的框架。
b.刚接-支撑框架：横向采用刚接，纵向采用铰接，并在纵向设置支撑，以传递水平力。
c.支撑式框架：纵横向均采用铰接，两向均设置支撑传递水平力。
d.有时为保证足够的刚度，在刚接框架中亦设置支撑。
框架柱框架柱可采用H型截面、箱形截面、十字形截面、圆管形截面等。
所有上部结构的力都通过框架柱传递给基础。
框架梁框架梁一般采用H型截面。
楼盖和屋盖上的力通过框架梁传递给框架柱。
支撑支撑采用一般采用热轧型钢制作，其功能是传递层间水平力和保证结构的刚度。
1-2-3、基本节点a.柱脚节点■柱脚节点同门式刚架体系。
b.柱、梁节点2、支撑、系杆2-1、图示柱间柔性支撑柱间刚性支撑2-2、说明■支撑分为柔性支撑和刚性支撑两种。
柔性支撑由圆钢制作，安装时必须张紧，主要用于门式刚架结构。
钢结构拆图
拆图一般的含义拆图故名思义就是把图纸拆开，具体是把整体构件图纸分解成一个个的单体构件，就是我们常说的工艺图，就是把成榀的构件按比例做成一个个的单体构件，把构件上所需的连接板及孔、洞全部标注清楚，工厂加工时只看你的工艺图就可以下料加工的图纸拆图分以下几步：1.先熟悉甲方所提供蓝图，发现问题及时提出，做好图纸会审记录；2.将蓝图中的钢架剖面图在AUTOCAD中1：1放样画出，注意与钢柱、钢梁有关的檩托板连、隅撑连接板、系杆连接板等一同画上；3.将具体构件进行分解，一种构件绘制一张图纸，尽量描述清楚，能在车间焊的千万不要在现场焊；4.自己进行二次审核，发现错误立即修改；5.公司技术部其他人员帮忙校核；6.下发车间加工南方称详图,料单呵呵拆图是不是没有什么技术含量啊我觉着没有多少技术含量的，只要会cad，再加上能够看懂设计图纸，空间想象力好点，都能干的，不需要多长时间就可以干好的如果有现成的合番图，然后再用CAD拆图，那当然简单了。
如果单有设计图，需要自己建模，就有点复杂了。
不能说没有技术含量，呵呵。
嘻嘻，也就是细化图纸啊，虽然技术含量不高，但是是个细活，不细心是干不好的！拆图，可怜我还不会呢，许多东西都不会画呢俺干得也是拆图工作，看着简单，我感觉最考验一个人的心细程度。
只要细心，每个人都能干好！好东西~我刚来的时候就不知道这个步骤！大家都用什么软件拆图啊？到底是XSTEEL好还是CAD好啊这边叫放样..下料............常用CAD.......工厂拆图一般不用x-steel哦！！！！钢结构中拆图有没有简单点的方法？悬赏分：10 - 提问时间2009-5-19 11:38最好有拆好的图纸提供，谢谢！提问者：wstlhm - 一级其他回答共 3 条就是把原图按1：1的比列画出来，然后把单个零件提出来并标注好，做个整体材料表。
回答者：水泥板房- 四级2009-5-19 12:18钢结构拆图简单的方法就是最好有设计图纸的电子版，把原设计图纸按照柱、梁、檩条等构件一一分开，把零件都标全。
钢结构拆图经验
钢结构拆图经验谈在拆图中错误是不可避免的，对于初学者认识拆图中易出现的错误归纳如下：（1）计算机制图错误：计算机是制图的表现工具。
任何建筑思维设计若是不能用图直观的表现出来，便是失败的设计。
即便拆图也不例外。
cad可以说是建筑表现的一个语言，但对初学者或未精通者用cad制图仍会出现一些错误。
<1>精确度不准。
工厂里生产的构件只要求精确到mm，角度到度。
<2>修改引起的错误：一般初学者为方便了事，当画出构件与实际不符时，常常修改尺寸标注的数字了事，但却不直这样一来回引起更大的误差，同时为计算拉杆，系杆，隅撑长度造成错误。
因此要按实际画，是多少就是多少。
<3>放样造成的错误：这是最糟糕错误，因为拆图是以整个放样为基础。
若是这里出错，那后面的工作就不准了。
因此一般不要初学者做。
（2）设计变更引起的错误：这是拆图最常遇到的，所以应同设计院保持紧密联系。
当有设计变更要弄清楚改变的是哪些部分，哪些不变。
笔者曾遇到一个工程，拆到一半，忽然来了变更，梁由原来的三种截面形式变为九种，柱由四种变为六种，遇到这种情况，最好的办法就是重做。
其实拆图也有一套思路，首先要理解设计者的思想，然后顺着设计者的思路往下拆，其中要注意梁柱的编号，活用对称和反对称，尽量将截面相同的构件编在一起。
好的拆图者应该做到：用最少的图纸拆出最多的构件，而且要让生产车间工人看的懂，注意不能有太多的文字叙述，而且要注意材料表，工人制作是按材料表来下料的。
（3）设计常识造成错误：要常看设计规范。
比如说注意檩条间距是多少，隅撑是多少，怎么定位，怎么布置（不要每个檩托板下都布置，那会出笑话的）还有柱脚螺栓的孔距是多少，应满足什么条件等等，总之在拆图时多想想若自己是安装人员应该如何将其装上，那样会少很多错误，最好到工地多看看。
（4）与实际不符造成的错误：这也是与设计院有关的。
因为有时设计院设计出的图纸与实际尺寸不符合。
零基础学习钢结构拆图

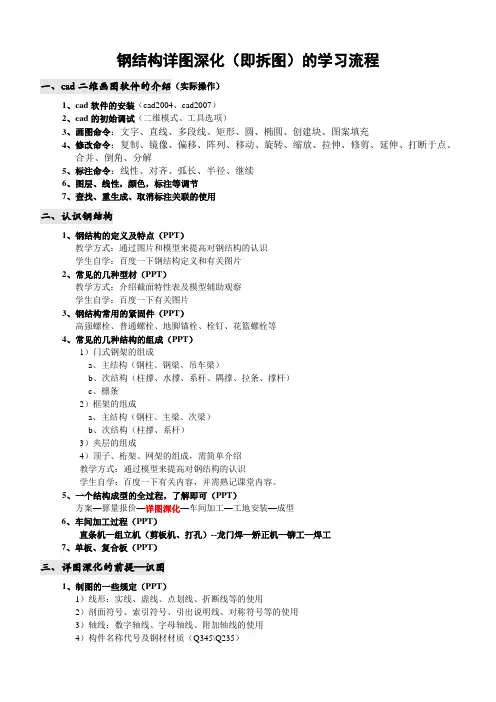

钢结构详图深化（即拆图）的学习流程一、cad二维画图软件的介绍（实际操作）1、cad软件的安装（cad2004、cad2007）2、cad的初始调试（二维模式、工具选项）3、画图命令：文字、直线、多段线、矩形、圆、椭圆、创建块、图案填充4、修改命令：复制、镜像、偏移、阵列、移动、旋转、缩放、拉伸、修剪、延伸、打断于点、合并、倒角、分解5、标注命令：线性、对齐、弧长、半径、继续6、图层、线性，颜色，标注等调节7、查找、重生成、取消标注关联的使用二、认识钢结构1、钢结构的定义及特点（PPT）教学方式：通过图片和模型来提高对钢结构的认识学生自学：百度一下钢结构定义和有关图片2、常见的几种型材（PPT）教学方式：介绍截面特性表及模型辅助观察学生自学：百度一下有关图片3、钢结构常用的紧固件（PPT）高强螺栓、普通螺栓、地脚锚栓、栓钉、花篮螺栓等4、常见的几种结构的组成（PPT）1）门式钢架的组成a、主结构（钢柱、钢梁、吊车梁）b、次结构（柱撑、水撑、系杆、隅撑、拉条、撑杆）c、檩条2）框架的组成a、主结构（钢柱、主梁、次梁）b、次结构（柱撑、系杆）3）夹层的组成4）顶子、桁架、网架的组成，需简单介绍教学方式：通过模型来提高对钢结构的认识学生自学：百度一下有关内容，并需熟记课堂内容。
5、一个结构成型的全过程，了解即可（PPT）方案—算量报价—详图深化—车间加工—工地安装—成型6、车间加工过程（PPT）直条机—组立机（剪板机、打孔）--龙门焊—矫正机—铆工—焊工7、单板、复合板（PPT）三、详图深化的前提—识图1、制图的一些规定（PPT）1）线形：实线、虚线、点划线、折断线等的使用2）剖面符号、索引符号、引出说明线、对称符号等的使用3）轴线：数字轴线、字母轴线、附加轴线的使用4）构件名称代号及钢材材质（Q345\Q235）5）焊接符号：主要记住现场焊6）常见型材和螺栓的表示方法（板厚表示）2、方案图介绍（实例说明）1）门式钢架：封面—说明—建筑平面—建筑立面—钢架图—地脚锚栓布置图--结构平面图—结构立面图—屋面檩条图—墙面檩条图2）框架：地脚锚栓布置图--结构平面图（一层、二层……）--各轴线结构立面图—楼梯图—节点图3、详图介绍（实例说明）1）门式钢架：小件图—柱梁下料图—结构平面布置图—结构里面布置图—钢架图—钢柱详图—钢梁详图—次结构详图（柱撑、水撑、系杆等）--拉条详图—檩条详图—檩条布置图四、计算工程量1、计算工程量用到的各种表格及图集（简单介绍）型材截面特性表、型材米重表、车挡图集、压型钢板图集、钢梯图集、门式钢架图集、吊车梁图集2、计算工程量用到的公式（实例验算）1）钢板重量计算毛重=厚度（mm）x长（m）x宽（m）x7.852）型材重量计算毛重=米重x长度（m）C型钢米重的计算直角三角形斜边的计算（用于计算斜拉条长度）焊接型钢米重的计算3、门式钢架算量流程（实例说明）1）仔细看说明：注意钢材规格、顶板墙板的规格、油漆等2）主结构重量：注意檩托板、系杆板、吊车梁的散发件，柱撑板、水撑板、隅撑板3）次结构重量：注意雨棚梁、车挡、系杆板、门柱门梁、封山角钢4）檩条重量：注意雨棚檩条5）顶板和墙板：延米或平米，注意要出檐6）门和窗：平米7）玻璃丝棉：平米8）天沟：长度9）螺栓数量：地脚锚栓、高强螺栓、普通螺栓4、框架算量流程（实例说明）1）仔细看说明：注意钢材规格、顶板墙板的规格、油漆等2）主结构重量：注意不要漏掉构件3）次结构重量4）楼梯重量5）花纹钢板或楼承板6）螺栓数量：地脚锚栓、高强螺栓、栓钉五、利用cad进行详图深化（拆图）1、门钢中各种构件及其节点的画法（PPT）1）屋面坡度的理解例：坡度为8%，即坡度为8：100。
钢结构各构件与做法的图解(图文)
1、建筑体系1-1、门式刚架体系1-1-1、基本构件图1-1-2、说明力学原理门式刚架结构以柱、梁组成的横向刚架为主受力结构，刚架为平面受力体系。
为保证纵向稳定，设置柱间支撑和屋面支撑。
刚架刚架柱和梁均采用截面H型钢制作，各种荷载通过柱和梁传给基础。
支撑、系杆刚性支撑采用热轧型钢制作，一般为角钢。
柔性支撑为圆钢。
系杆为受压圆钢管，与支撑组成受力封闭体系。
屋面檩条、墙梁一般为C型钢、Z型钢。
承受屋面板和墙面板上传递来的力，并将该力传递给柱和梁。
1-1-3、门式刚架的基本形式a.典型门式刚架b.带吊车的门式刚架c.带局部二层的门式刚架1-1-4、基本节点a.柱脚节点b.梁、柱节点■局部二层节点参照多层框架体系。
1-1-5、刚架衍生形式■吊车和局部二层可在衍生形式刚架中布置。
■山墙刚架其本质也是多连跨刚架，不过中间柱与刚架柱比截面旋转了90度。
1-2、多层框架体系1-2-1、框架图示1-2-2、说明力学模型a.纯刚接框架：纵横两个方向均采用刚接的框架。
b.刚接-支撑框架：横向采用刚接，纵向采用铰接，并在纵向设置支撑，以传递水平力。
c.支撑式框架：纵横向均采用铰接，两向均设置支撑传递水平力。
d.有时为保证足够的刚度，在刚接框架中亦设置支撑。
框架柱框架柱可采用H型截面、箱形截面、十字形截面、圆管形截面等。
所有上部结构的力都通过框架柱传递给基础。
框架梁框架梁一般采用H型截面。
楼盖和屋盖上的力通过框架梁传递给框架柱。
支撑支撑采用一般采用热轧型钢制作，其功能是传递层间水平力和保证结构的刚度。
1-2-3、基本节点a.柱脚节点■柱脚节点同门式刚架体系。
b.柱、梁节点2、支撑、系杆2-1、图示柱间柔性支撑柱间刚性支撑2-2、说明■支撑分为柔性支撑和刚性支撑两种。
柔性支撑由圆钢制作，安装时必须张紧，主要用于门式刚架结构。
刚性支撑由型钢制作，用于多层框架、吊车梁下段支撑等刚度要求高的结构中。
■系杆和支撑联合作用，形成封闭的受力体系。
钢结构拆图入门
什么是钢结构拆图悬赏分：0 - 解决时间：2010-3-9 23:43什么是钢结构拆图，需要懂设计吗？熟练CAD 可不可以做这个工作？提问者：yaowen7677777 - 一级最佳答案钢结构拆图也叫钢结构详图设计detail design ，其实就是将设计院出的钢结构施工图转化为钢结构工厂的加工图Workshop Drawing 。
熟练CAD 基本就可以开始进入这个行业，但是如果懂得了结构设计，以后会有较好的发展。
钢结构拆图具体步骤是什么？悬赏分：0 - 解决时间：2009 年12 月03 日16 时14 分提问者：解放—无聊-中级魔法师六级发消息加为好友最佳答案1.当然要先熟悉钢结构的各个部件了，2. 要掌握各部件是如何连接的3. 也要学点实践，到钢结构的生产车间了解一下加工工艺，到安装现场看看安装过程．4. 最主要的一点是多看图集要分为柱子、梁或屋架、纵向支撑、横向支撑、柱间支撑、屋面板，顺序应准从由下至上。
回答者：哭也不出声- 护国法师十五级发消息加为好友12-02 21:50 具体要看各个部件是什么样的结构要先熟悉每个零（部件）的构造回答者：仩官迟钝- 护国法师十五级发消息加为好友12-02 21:50第一先熟悉钢结构的各个部件,多看图集,了解加工工艺，看安装过程回答者：爱哭鬲鱼-护国法师十五级发消息加为好友12-02 21:50加工工艺，到安装现场看看安装过程回答者：蕞终囬- 护国法师十五级发消息加为好友12-02 21:50 这要看你是桥梁施工还是楼房，钢结构不单止耐温差，导热也高在其里面温热高。
一要注意防火、二焊接一定要达标要不发生了脱落后果不敢想，如果你是施工方应该比别人还清楚！！！回答者：哭哭BO - 护国法师十五级发消息加为好友12-02 21:50 一般是：柱、梁、板、梯、栏杆。
钢结构拆图过程~悬赏分：100 - 解决时间：2009-5-16 21:59我想知道图纸里面有材料表但是我想知道怎么算用钢量和钢材的表面积好提料比如材料表如下规格MM长度数量单重kg 共重kg 表面积m2-40X147010788 全部10788 为1-40X1270~1670-10X180120-10X180/2120BH400X300*8X128000[20A60000 226000D165X3.57800L100X80X67800L50X4.06000RH350X175X7X117500RH350*175*7*11/27500工20o6000CC250X70X20X2.5 8000ZZ250X78X72X20X2.5 8000问题1:0我知道我的这个符号打的是错误的请问那个类似这个符号的符号是怎么打出来的？问题2:我想各位把所有的规格详细的解释一下都是什么东西问题3:单重是怎么算的？详细的打出比方比如: 40X140X10788 等于单重结果再X1 等于总重问题4:（重点）表面积怎么算得具体怎么个公式举出例子本人愿意出高分求答案回答的好会再加分提问者: beishan2 - 三级最佳答案问题一:在EXCEL 里的“插入” -“符号”，字符代码:03A6,在CAD中输入“ ％%c”即可。
工程制图钢结构图分解课件
b×t L
b
bL
代号 不等边角钢
t B×b×t
L
B
断面尺寸
B为长肢宽，b为短肢宽
bL
N
工 字 杆钢 件长度
N
QN
L
L
轻型工字钢加注Q字
L
连接 槽钢
N
QN
L
L
N
型钢的连接方式有焊接轻型、槽钢加铆注Q接字 和栓接L 。
钢板
b×t
t
L
bL
2024/7/22
土建-
2
焊接 希尔斯大厦
鸟巢
2024/7/22
2024/7/22
土建-
12
钢屋架结构图
2024/7/22
土建-
13
钢屋架结构图
节点详图：
比例：1:20； 节点处各杆件的编号、数量、型钢的规格型
号、长度； 各杆件的定位尺寸； 连接板的定位尺寸； 杆件与节点板的连接方式。
2024/7/22
土建-
14
屋脊节点详图
20
230
90
1
2 63× 5 5380
2024/7/22
土建-
11
钢屋架结构详图
内容：
立面图； 上弦杆实形图； 必要的剖、断面图；
比例：两种—1:50和1:25 标注：
杆件：编号、数量、型钢的规格型号、长度 尺寸：主要是定位尺寸 杆件的连接：焊缝标注 节点的连接
图线：可见轮廓线——粗或中粗实线，不可见轮
廓线——中虚线，其余——细实线。
概述
钢结构：是由各种形状的型钢组合成杆件， 再由杆件连接而成的结构物；
钢结构图：表示钢结构的图样称为钢结构图， 表达重点是构件中型钢的规格及其连接方式。
如何拆图
钢结构用CAD拆图：
1、按1:1画钢架大样，然后根据平面布置给钢梁，钢柱，系杆，水平支撑，逐渐支撑等构件编号（根据构件的尺寸，规格，材质，零件板的位置和形状）；
2、编号完之后，开始清理零件板（从柱身上焊接的到梁上焊接的，再到系杆，支撑系统连接的，最后是檩条，隅撑连接的）并按编号绘制好；
3、如果是板材焊接的柱梁，则需要做cnc；
4、是在cnc上把个构件的零件板给加上去，就形成了梁，柱构件图和其余的构件图；
5、是檩条，拉条，斜拉条和隅撑等构件；
6、整理并做零件及构件清单；这样主钢构部分便完成了；余下的是维护结构，方法是把有维护构件的平面或立面按1:1布置，然后按板材的规格，按1:1画上去便可统计具体数量，需要损耗的，则看个人来增加；收边包角部分，只能参照别人的工程或参考图集，并根据施工单位制作安装的难易程度，并保证防水要求，可以自行调节形状和尺寸，另需要注意经济的展开宽度。
7、在会用CAD做详图的基础上，学习用软件Tekla出图；因为那软件出图的话，准确程度比CAD好的多，并可以统计清单，和查看3D的情况，能更好发现具体问题。
钢结构各构件及其做法的图解(图文)
1、建筑体系1-1、门式刚架体系1-1-1、基本构件图1-1-2、说明力学原理门式刚架结构以柱、梁组成的横向刚架为主受力结构，刚架为平面受力体系。
为保证纵向稳定，设置柱间支撑和屋面支撑。
刚架刚架柱和梁均采用截面H型钢制作，各种荷载通过柱和梁传给基础。
支撑、系杆刚性支撑采用热轧型钢制作，一般为角钢。
柔性支撑为圆钢。
系杆为受压圆钢管，与支撑组成受力封闭体系。
屋面檩条、墙梁一般为C型钢、Z型钢。
承受屋面板和墙面板上传递来的力，并将该力传递给柱和梁。
1-1-3、门式刚架的基本形式a.典型门式刚架b.带吊车的门式刚架c.带局部二层的门式刚架1-1-4、基本节点a.柱脚节点b.梁、柱节点■局部二层节点参照多层框架体系。
1-1-5、刚架衍生形式■吊车和局部二层可在衍生形式刚架中布置。
■山墙刚架其本质也是多连跨刚架，不过中间柱与刚架柱比截面旋转了90度。
1-2、多层框架体系1-2-1、框架图示1-2-2、说明力学模型a.纯刚接框架：纵横两个方向均采用刚接的框架。
b.刚接-支撑框架：横向采用刚接，纵向采用铰接，并在纵向设置支撑，以传递水平力。
c.支撑式框架：纵横向均采用铰接，两向均设置支撑传递水平力。
d.有时为保证足够的刚度，在刚接框架中亦设置支撑。
框架柱框架柱可采用H型截面、箱形截面、十字形截面、圆管形截面等。
所有上部结构的力都通过框架柱传递给基础。
框架梁框架梁一般采用H型截面。
楼盖和屋盖上的力通过框架梁传递给框架柱。
支撑支撑采用一般采用热轧型钢制作，其功能是传递层间水平力和保证结构的刚度。
1-2-3、基本节点a.柱脚节点■柱脚节点同门式刚架体系。
b.柱、梁节点2、支撑、系杆2-1、图示柱间柔性支撑柱间刚性支撑2-2、说明■支撑分为柔性支撑和刚性支撑两种。
柔性支撑由圆钢制作，安装时必须张紧，主要用于门式刚架结构。
刚性支撑由型钢制作，用于多层框架、吊车梁下段支撑等刚度要求高的结构中。
■系杆和支撑联合作用，形成封闭的受力体系。
零基础学习钢结构拆图
钢结构详图深化（即拆图）的学习流程一、cad二维画图软件的介绍（实际操作）1、cad软件的安装（cad2004、cad2007）2、cad的初始调试（二维模式、工具选项）3、画图命令：文字、直线、多段线、矩形、圆、椭圆、创建块、图案填充4、修改命令：复制、镜像、偏移、阵列、移动、旋转、缩放、拉伸、修剪、延伸、打断于点、合并、倒角、分解5、标注命令：线性、对齐、弧长、半径、继续6、图层、线性，颜色，标注等调节7、查找、重生成、取消标注关联的使用二、认识钢结构1、钢结构的定义及特点（PPT）教学方式：通过图片和模型来提高对钢结构的认识学生自学：百度一下钢结构定义和有关图片2、常见的几种型材（PPT）教学方式：介绍截面特性表及模型辅助观察学生自学：百度一下有关图片3、钢结构常用的紧固件（PPT）高强螺栓、普通螺栓、地脚锚栓、栓钉、花篮螺栓等4、常见的几种结构的组成（PPT）1）门式钢架的组成a、主结构（钢柱、钢梁、吊车梁）b、次结构（柱撑、水撑、系杆、隅撑、拉条、撑杆）c、檩条2）框架的组成a、主结构（钢柱、主梁、次梁）b、次结构（柱撑、系杆）3）夹层的组成4）顶子、桁架、网架的组成，需简单介绍教学方式：通过模型来提高对钢结构的认识学生自学：百度一下有关内容，并需熟记课堂内容。
5、一个结构成型的全过程，了解即可（PPT）方案—算量报价—详图深化—车间加工—工地安装—成型6、车间加工过程（PPT）直条机—组立机（剪板机、打孔）--龙门焊—矫正机—铆工—焊工7、单板、复合板（PPT）三、详图深化的前提—识图1、制图的一些规定（PPT）1）线形：实线、虚线、点划线、折断线等的使用2）剖面符号、索引符号、引出说明线、对称符号等的使用3）轴线：数字轴线、字母轴线、附加轴线的使用4）构件名称代号及钢材材质（Q345\Q235）5）焊接符号：主要记住现场焊6）常见型材和螺栓的表示方法（板厚表示）2、方案图介绍（实例说明）1）门式钢架：封面—说明—建筑平面—建筑立面—钢架图—地脚锚栓布置图--结构平面图—结构立面图—屋面檩条图—墙面檩条图2）框架：地脚锚栓布置图--结构平面图（一层、二层……）--各轴线结构立面图—楼梯图—节点图3、详图介绍（实例说明）1）门式钢架：小件图—柱梁下料图—结构平面布置图—结构里面布置图—钢架图—钢柱详图—钢梁详图—次结构详图（柱撑、水撑、系杆等）--拉条详图—檩条详图—檩条布置图四、计算工程量1、计算工程量用到的各种表格及图集（简单介绍）型材截面特性表、型材米重表、车挡图集、压型钢板图集、钢梯图集、门式钢架图集、吊车梁图集2、计算工程量用到的公式（实例验算）1）钢板重量计算毛重=厚度（mm）x长（m）x宽（m）x7.852）型材重量计算毛重=米重x长度（m）C型钢米重的计算直角三角形斜边的计算（用于计算斜拉条长度）焊接型钢米重的计算3、门式钢架算量流程（实例说明）1）仔细看说明：注意钢材规格、顶板墙板的规格、油漆等2）主结构重量：注意檩托板、系杆板、吊车梁的散发件，柱撑板、水撑板、隅撑板3）次结构重量：注意雨棚梁、车挡、系杆板、门柱门梁、封山角钢4）檩条重量：注意雨棚檩条5）顶板和墙板：延米或平米，注意要出檐6）门和窗：平米7）玻璃丝棉：平米8）天沟：长度9）螺栓数量：地脚锚栓、高强螺栓、普通螺栓4、框架算量流程（实例说明）1）仔细看说明：注意钢材规格、顶板墙板的规格、油漆等2）主结构重量：注意不要漏掉构件3）次结构重量4）楼梯重量5）花纹钢板或楼承板6）螺栓数量：地脚锚栓、高强螺栓、栓钉五、利用cad进行详图深化（拆图）1、门钢中各种构件及其节点的画法（PPT）1）屋面坡度的理解例：坡度为8%，即坡度为8：100。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
欢迎阅读钢结构详图深化（即拆图）的学习流程
一、cad二维画图软件的介绍（实际操作）
1、cad软件的安装（cad2004、cad2007）
2、cad的初始调试（二维模式、工具选项）
3、画图命令：文字、直线、多段线、矩形、圆、椭圆、创建块、图案填充
4、修改命令：复制、镜像、偏移、阵列、移动、旋转、缩放、拉伸、修剪、延伸、打断于点、合
并、倒角、分解
5、一个结构成型的全过程，了解即可（PPT）
方案—算量报价—详图深化—车间加工—工地安装—成型
6、车间加工过程（PPT）
直条机—组立机（剪板机、打孔）--龙门焊—矫正机—铆工—焊工
7、单板、复合板（PPT）
三、详图深化的前提—识图
1、制图的一些规定（PPT）
1）线形：实线、虚线、点划线、折断线等的使用
2）剖面符号、索引符号、引出说明线、对称符号等的使用
3）轴线：数字轴线、字母轴线、附加轴线的使用
4）构件名称代号及钢材材质（Q345\Q235）
5）焊接符号：主要记住现场焊
6）常见型材和螺栓的表示方法（板厚表示）
2、方案图介绍（实例说明）
1）门式钢架：封面—说明—建筑平面—建筑立面—钢架图—地脚锚栓布置图--结构平面图—结构立面图—屋面檩条图—墙面檩条图
2）框架：地脚锚栓布置图--结构平面图（一层、二层……）--各轴线结构立面图—楼梯图—节点图
3、详图介绍（实例说明）
1）门式钢架：小件图—柱梁下料图—结构平面布置图—结构里面布置图—钢架图—钢柱
—檩条
2）主结构重量：注意不要漏掉构件
3）次结构重量4）楼梯重量5）花纹钢板或楼承板
6）螺栓数量：地脚锚栓、高强螺栓、栓钉
五、利用cad进行详图深化（拆图）
1、门钢中各种构件及其节点的画法（PPT）
1）屋面坡度的理解
例：坡度为8%，即坡度为8：100。
8是直角三角形的最短边，100是另一条直角边，斜边就是坡度线
2）边柱、中柱分类及节点画法
a、基础与柱节点、地脚锚栓的形式、模版画法
b、等截面H型钢柱(有吊车柱脚刚接；无吊车柱脚铰接、腹板翼缘板的区分)
c、变截面H型钢柱（柱脚铰接）、格构式柱（简单说明）
d、柱顶与梁节点（立式、横式、斜式，高强螺栓、檐口伸出很长的情况）
e、牛腿的画法，常见过高柱拼接节点
3）抗风柱【柱脚铰接，柱顶与梁节点（立板长孔式、弹簧板式、与梁翼缘栓接式）】
4）角柱(一般看图集，柱脚铰接，与边柱连接节点)
5）屋面梁放样（斜梁、直梁、人字梁；梁梁节点刚接；人字梁焊缝错开）
6）吊车梁放样（中间梁、边跨梁、突缘式支座、与柱连接、梁梁连接，车当）
7）柱撑放样及节点
a、圆钢（元宝垫连接、角钢垫块、花篮螺栓、丝头丝扣）
8
a
b
c
d
9
10
11
位置）
12
a
b
c
13
14
15
16
17
18
2
1）打印注意（纸的分类A3/A4、电脑打印窗口的调节、怎样打印清楚）
2）图纸内容（图框、图签、构件图、腹板切角、剖面图、材料表）
3）提料单、构件清单、螺栓清单
3、门式刚架详图深化（实例说明）
1）仔细看一遍所有方案图，提出影响拆图的大部分问题，并解决它
可能的问题有：坡度不确定，柱底标高不确定、某节点不常见、轴线前后不一致等2）放样：1比1画出钢架图、檩条布置图
3）画下料图及提料
a、根据自己画的放样图精确提出柱梁等大料，再根据方案图提出小件和次结构的料，并
做出
提料单
b、画柱和梁的下料图：注意写明钢材规格；编号不重要
5）画小件图：注意小件的数量、厚度等一定不要错，编号一定要对
6）画柱、梁、次结构的详图
a、先画一个没有编号的结构布置图
b、随着编号，随着画对应的详图，注意是对称还是一样
7）画拉条和檩条详图
8）整理安装图
主要是檩条布置图，写明檩条等构件的材料，给出门窗大小，
9）整理出构件清单和螺栓清单
10）下图顺序：先下小件图和下料图---再下详图---檩条图、拉条图和安装图一般会有人来要4
1
e
2
a
b
c
d
3
4
5
a
b
c
d
5
1
2
3
4）画柱和梁的下料图：注意写明钢材规格；编号不重要
5）画小件图：注意小件的数量、厚度等一定不要错，编号一定要对
6）画柱、梁、次结构的详图
随着编号，随着画对应的详图，注意是对称还是一样
7）画楼梯等的详图
8）整理安装图
9）整理出构件清单和螺栓清单
六、Tekla Structures三维软件基础应用的介绍（实际操作）
1、安装Tekla Structures软件
2、安装完后的初始调试（背景、轴线、尺寸等颜色的更换）
3、模型视图转换及旋转、轴线建立、视图列表、工作平面、深度的使用
4、建模命令：柱、梁、折梁、多边形板、螺栓、焊接
5、切割、标注、点、辅助线等命令的使用
6、正交、拆分、组合、截面库、碰撞的使用
7、高级选项和选项的了解
8、创建各种图纸、图纸列表、图纸输出
七、Tekla Structures三维软件高级应用的介绍（实际操作）
1、自定义用户单元（创建一个节点）
2、螺栓规格的增加（螺栓直径增加、螺栓长度增加）。
