多波束回声测深仪
使用多波束测深仪进行水深测量的方法
使用多波束测深仪进行水深测量的方法水深测量对于海洋工程、海底地形图制作以及海洋资源勘探等领域具有重要意义。
传统的水深测量方法繁琐且耗时，同时还容易受到环境因素的影响。
然而，随着科技的快速发展，多波束测深仪作为一种高精度、高效率的水深测量工具逐渐被广泛采用。
多波束测深仪是一种利用声波原理进行水深测量的设备。
其工作原理是将声波发射器发出的信号通过水体传播，当信号触及水底或水体中的物体时，部分信号会被反射回来，接收器便会接收到这些反射信号并进行处理，最终计算出水深。
与传统的单波束测深仪相比，多波束测深仪使用多个发射器和接收器，能够覆盖更广泛的水下区域，提供更准确的水深数据。
使用多波束测深仪进行水深测量，首先需要确保设备的正确安装和校准。
在安装时，多波束测深仪应该固定在船体的底部，并且保持水平状态，以确保测量结果的准确性。
校准过程主要包括对发射器和接收器的校准，通过测量已知水深的区域，校正设备的参数，使其能够准确地计算出水深。
在实际测量过程中，根据测量需求和海底地形的复杂程度，选择合适的多波束发射和接收模式。
常见的波束模式有扇形、圆形和实心等，每种模式都有其适用的场景和特点。
扇形模式适用于较为平坦的海底地形，能提供较为理想的分辨率和覆盖范围。
圆形模式适用于需要全方位覆盖的测量任务，通过多个波束的组合可以获得更全面的数据。
实心模式适用于需要较高精度的测量任务，通过减少波束覆盖区域的重叠能够提高测量的精度。
在进行测量时，多波束测深仪通常会使用计算机软件对接收到的信号进行处理和分析。
这些软件通常包括海底地形绘制模块、数据分析模块以及异常检测模块等功能。
通过这些软件，用户可以实时查看测量结果，并进行进一步的分析和处理。
除了常规的测量功能外，多波束测深仪还具有许多其他的辅助功能。
例如，它可以实时显示船体的位置、航迹和速度等信息，帮助用户更好地了解测量过程的情况。
同时，多波束测深仪还可以结合其他设备，如卫星导航系统和遥感设备，实现更加全面的测量和分析。
多波束测深仪的原理与应用 (2)
多波束测深仪的原理与应用1. 引言多波束测深仪是一种水下测深设备，广泛应用于海洋、湖泊等水下环境的测量与勘探工作中。
本文将介绍多波束测深仪的原理、结构和应用。
2. 原理多波束测深仪通过发射多个声波束，在水下测量目标的位置和深度。
其原理基于声波的传播和反射特性。
以下是多波束测深仪的工作原理：•发射多个声波束：多波束测深仪包含多个发射器和接收器，每个发射器发射一个声波束。
•声波束传播：发射的声波束在水中传播，受到水的介质特性和目标物体的反射影响。
•目标物体反射：当声波束遇到目标物体时，一部分声波被反射回测深仪的接收器。
•接收与处理：接收器接收反射回来的声波，测深仪将接收到的声波信号进行处理和分析。
•深度计算：通过计算声波的传播时间和速度，可以确定目标物体的深度。
3. 结构多波束测深仪的结构通常包括以下组件：•发射器：用于发射声波束的装置。
•接收器：用于接收反射回来的声波信号的装置。
•控制系统：用于控制测深仪的工作和参数设置。
•数据处理单元：用于接收和处理接收到的声波信号，计算目标物体的深度。
•显示器：用于显示测量结果和其他操作界面。
4. 应用多波束测深仪在水下测量和勘探领域有广泛的应用。
以下是一些主要的应用场景：•水深测量：多波束测深仪可以准确测量水下区域的深度。
在海洋科学、海洋工程和地理勘探中，水深测量是非常重要的数据。
•海底地形测量：通过多波束测深仪的测量，可以获得水下地形的高精度地图。
这对海洋资源勘探、海洋地质调查和沿岸工程规划非常有用。
•水下建筑勘测：多波束测深仪可以用于勘测水下建筑物、沉船等目标物体的准确位置和深度信息。
这对于水下考古学、水下文物保护和海底管线巡检等方面都有应用价值。
•水下生物学研究：多波束测深仪可以帮助科学家研究水下生物的栖息地、行为模式等。
对于海洋生态学和渔业资源保护具有重要意义。
5. 总结多波束测深仪是一种重要的水下测量设备，其原理基于声波的传播和反射。
通过发射和接收多个声波束，测深仪可以准确测量目标物体的位置和深度。
航道测绘中多波束测深仪的应用分析
航道测绘中多波束测深仪的应用分析摘要：近几年，伴随国家经济水平的提高，“一带一路”的实施与海洋强国战略的实行，海洋经济活动越来越频繁，航道测绘的作用日益明显。
为了确保经济稳定和迅速发展，确保船舶安全运行，满足海事工程的要求，需要定期绘制水道图。
其中，多波束测深仪是一种常用于水道测绘的高科技制图系统。
在此基础上，下文讨论了多波束测深器在航道测绘中的应用，供参考。
关键词：航道测绘；多波束测深仪；应用分析引言多波束测深系统是一种多种技术高度集成的技术，如计算机、数字传感器、水声、导航等。
风管多流技术是一种新的测量技术，可实现风管的高精度测量。
在传统的管道捕获中，测量过程通常使用单束检测器进行，该检测器需要加密的测量线，且测量结果较差。
多流空气形成技术允许有针对性地接收多通道和从宽角度进行远程引导，以获得更准确、更全面的轨道信息，提高空气形成技术的准确性。
1多波束测深系统及原理多波束测深系统，又称为多波束测深仪、条带测深仪或多波束测深声呐等，多波束测深系统是一种高精度、高分辨率、高效率的一种水下地形测量技术。
相较于单波束测深仪，其具备自动化成图、数字化记录、高精度、高速度、大范围等优势，近年来应用的范围越来越广。
系统主要由三个子系统组成，其一是多波束的发射和接收系统以及相关的换能器综合信号控制处理系统。
其二是用于多波束系统服务的辅助系统，包括为多波束系统提供测量定位的卫星定位系统、测量产品运行状态的测量系统以及声速剖面仪等。
其三是多波束声波测量数据的解析处理软件系统，包括信息分析处理软件、信息数据对比和整理软件以及信息储存库等。
多波束测量系统通过线状声波对航道底部的地形进行测量，将多线索构成面，从而得到航道水下地形的三维图片。
其工作原理就是利用声波发射器阵列于水下发射一定宽度的扇形覆盖声波，利用声波遇到障碍物会进行反射的原理，对反射的声波进行收集和分析。
这些被反射的声波在数据处理软件的处理下被解析为成千上万的单个测深点的深度值，据此绘制出水底的三维地形图。
系列多波束测深仪安全操作及保养规程
系列多波束测深仪安全操作及保养规程前言系列多波束测深仪是一种高精度、高可靠性的水下测量仪器，广泛应用于海洋工程、油气勘探、水利工程、水下考古等领域。
使用这种仪器需要注意安全操作和保养，以确保其稳定运行和长期使用。
本文将介绍系列多波束测深仪的安全操作和保养规程，帮助用户正确使用并维护这种仪器。
一、安全操作规程1.1 准备工作在使用系列多波束测深仪前，需要先进行准备工作。
具体包括：•检查仪器的外观是否完好，有无破损、松动或腐蚀等情况。
•检查仪器的电源、接口、传感器等设备是否正常工作，有无异常震动或噪声。
•确保使用的电源、水下通信线、浮标、船只等设备符合要求，能够正常工作。
1.2 安全注意事项在使用系列多波束测深仪时，需要注意以下安全事项：•在使用仪器前，确保仪器的电源关闭，待一切准备工作就绪后再打开电源。
•在水下使用仪器时，必须配备足够的人员和器材，以确保安全。
必要时应设立警示标志，避免意外伤害。
•在使用仪器过程中，必须注意保护测深设备和线缆，避免损伤和短路等情况。
•在使用仪器过程中，应根据具体情况进行防护措施，如穿戴安全帽、防滑鞋等，确保人身安全。
•在使用仪器过程中，必须注意船只的稳定性，避免船只摇晃，导致测量数据不准确。
•在使用仪器过程中，必须遵守当地法律法规和安全操作规程，确保工作场所的安全和正常运行。
二、保养规程2.1 保养前的检查在使用系列多波束测深仪之前，必须对仪器进行检查，以确保仪器正常工作。
具体步骤如下：•检查仪器的外观是否完好，有无破损、松动或腐蚀等情况。
•检查仪器的电源、接口、传感器等设备是否正常工作，有无异常震动或噪声。
•检查仪器的硬件、软件及数据处理系统的工作能力是否正常。
2.2 保养过程中的注意事项在进行系列多波束测深仪的保养过程中，需要遵守以下注意事项：•在对仪器进行检查或维修时，必须先断开电源和所有的电缆连接。
•在清洗仪器表面时，必须使用柔软的清洁布或海绵，避免使用带有碱性或酸性的溶液。

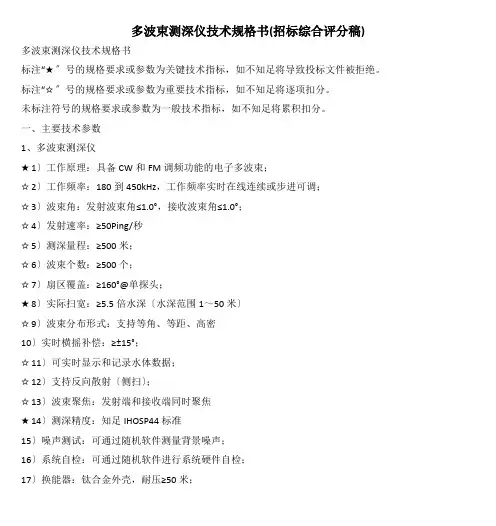

多波束测深仪技术规格书(招标综合评分稿)
多波束测深仪技术规格书(招标综合评分稿)多波束测深仪技术规格书标注“★〞号的规格要求或参数为关键技术指标，如不知足将导致投标文件被拒绝。
标注“☆〞号的规格要求或参数为重要技术指标，如不知足将逐项扣分。
未标注符号的规格要求或参数为一般技术指标，如不知足将累积扣分。
一、主要技术参数1、多波束测深仪★1〕工作原理：具备CW和FM调频功能的电子多波束；☆2〕工作频率：180到450kHz，工作频率实时在线连续或步进可调；☆3〕波束角：发射波束角≤1.0°，接收波束角≤1.0°；☆4〕发射速率：≥50Ping/秒☆5〕测深量程：≥500米；☆6〕波束个数：≥500个；☆7〕扇区覆盖：≥160°@单探头；★8〕实际扫宽：≥5.5倍水深〔水深范围1～50米〕☆9〕波束分布形式：支持等角、等距、高密10〕实时横摇补偿：≥±15°；☆11〕可实时显示和记录水体数据；☆12〕支持反向散射〔侧扫〕；☆13〕波束聚焦：发射端和接收端同时聚焦★14〕测深精度：知足IHOSP44标准15〕噪声测试：可通过随机软件测量背景噪声；16〕系统自检：可通过随机软件进行系统硬件自检；17〕换能器：钛合金外壳，耐压≥50米；18〕输入电源：24VDC或100~230VAC；19〕工作环境温度：-25°C到45°C2、外表声速仪1〕量程：1350m/s～1600m/s；2〕精度：≤0.05m/s；3〕分辨率：≤0.01m/s；3、声速剖面仪1〕工作形式：声速直接测量方式2〕量程：1375m/s~1625m/s3〕精度：≤0.025m/s，4〕分辨率：≤0.001m/s5〕采样频率：≥25Hz，可调6〕工作水深：≥500米7〕壳体：316L不锈钢材质或钛合金8〕电池：内置可充电锂电池组9〕接口：支持USB、WIFI4、多波束专业数据导航、收集软件5、多波束专业数据后处理软件6、数据收集和后处理工作站配置不低于下面要求：专业图形工作站，2.4GHz8核IntelCorei9处理器；16GBDDR4RAM；AMDRadeonPro5500M图形处理器(配备8GBGDDR6显存)；2TB固态硬盘；屏幕分辨率不低于3072x1920(226ppi)；64位WIN10专业版。
多波束测深技术的原理与操作
多波束测深技术的原理与操作导语：随着现代科技的不断发展，我们对海洋的探索日益深入。
而海洋测深作为海洋调查的基础环节，也得到了越来越多的关注。
其中，多波束测深技术作为一种高精度的测深手段，正逐渐成为海洋测量领域的主流技术。
一、多波束测深技术的原理多波束测深技术采用了一种被称为“宽带多波束”（Wideband Multibeams）处理的方法。
通过在水下发射多个声波束，然后接收其反射回来的信号，利用声波传播的特性，计算出水下的距离信息。
1.1 声波传播原理声波是通过震动传递能量的机械波，其在水中传播的速度约为1500米/秒。
当声波遇到不同介质的界面时，会发生折射和反射。
根据声波传输的原理，我们可以利用声波在水下的传播速度、传播路径与反射信号的特点，来推测和计算海底的深度。
1.2 多波束测深仪器多波束测深仪器由发射机和接收机组成。
发射机通过一系列的振动器发射多个声波束，而接收机则接收因反射而返回的声波信号。
经过复杂的算法处理，多波束测深仪器可以提供高精度的水深数据。
二、多波束测深技术的操作2.1 选择适当的仪器在进行多波束测深操作之前，首先需要根据实际需求选择适当的多波束测深仪器。
不同的仪器型号和品牌在测深精度、测量范围以及数据处理能力上可能存在差异。
因此，根据实际需求选择合适的多波束测深仪器对于操作的成功至关重要。
2.2 部署装置在进行多波束测深操作时，需要将多波束测深装置部署在合适的位置。
装置可根据需求选择安装在船体上、悬挂在船边或通过浮标悬挂。
合理的部署方式能够提高多波束测深仪器的稳定性和准确性。
2.3 设置参数在进行多波束测深操作之前，需要对测深仪器进行适当的参数设置。
包括调整声波发射的频率、波束的数量与角度、接收的增益和滤波等。
通过合适的参数设置，能够提高多波束测深技术的测量精度和效果。
2.4 数据采集与处理在部署装置和设置参数的基础上，进行多波束测深的实际操作。
多波束测深仪器会在整个测量过程中连续发射和接收声波信号，并记录下每一次接收到的反射信号。
多波束测深仪的使用技巧与操作方法
多波束测深仪的使用技巧与操作方法导语：多波束测深仪是一种常用的水下测量设备，广泛应用于海洋调查、地质勘探和海底工程等领域。
它通过发射多个声波束，利用声波的传播和反射原理，测量水深和海底地形。
本文将介绍多波束测深仪的使用技巧与操作方法，帮助读者更好地掌握该设备。
一、前期准备在使用多波束测深仪之前，首先要确保设备处于良好的工作状态。
可以进行以下几项前期准备工作：1.设备检查：检查多波束测深仪的声纳头、电缆和相关传感器等是否完好无损。
确保设备没有任何故障或损坏。
2.软件设置：多波束测深仪通常配备有相应的软件，可以通过软件进行参数设置和数据处理。
在操作前，需要根据实际需求设置相关参数，如测量角度、采样频率等。
3.校准校验：在进行实际测量之前，建议进行测深仪的校准校验。
校准校验可以提高测量精度，减少误差。
二、操作步骤1.选取测量区域：根据实际需求，选取要测量的区域。
可以根据地图或导航设备确定测量范围，并进行标记。
2.设备安装：按照设备说明书，将多波束测深仪和相应的传感器安装好。
确保设备稳固可靠，能够正常工作。
3.启动设备：将多波束测深仪与电源连接，打开设备电源，启动软件。
在设备启动过程中，需要耐心等待，确保设备完成自检和初始化。
4.设置参数：根据实际需求，设置相关参数。
例如，可以设置测量范围、频率以及观测角度等参数。
5.搜寻海底：将测深仪放入水中，保持设备水平并保持一定的航速。
随着设备的运动，多波束测深仪将发射声波束，测量海底地形。
在搜寻的过程中，需要保持船舶的平稳行驶，并尽量避免突然变动。
6.数据记录与处理：多波束测深仪通常会将测量数据实时显示在软件界面上。
在测量过程中，可以进行数据记录和处理。
记录数据可以用于后续分析和报告。
7.设备维护：使用结束后，应将设备进行清洁和维护。
特别是声纳头和传感器等部件，应注意防潮、防碰撞等。
三、技巧与注意事项在使用多波束测深仪时，可以借鉴以下一些技巧和注意事项：1.了解测量区域：在实际操作之前，应尽可能了解测量区域的地形和水深等情况。
如何利用多波束测深仪进行测绘工作
如何利用多波束测深仪进行测绘工作在现代测绘工作中，多波束测深仪是一种重要的测量仪器，它能够高效准确地获取水下地形信息，为海洋工程、水下资源开发等领域提供了重要支持。
本文将介绍如何利用多波束测深仪进行测绘工作。
多波束测深仪的工作原理是利用声波在水中传播的特性进行测量。
它通过发射多个声波束，经由水中物体反射回来后再接收，根据声波的传播时间和回波信号的强度变化来确定水下地形。
相比传统的测深仪，多波束测深仪具有测量速度快、测量精度高等特点。
首先，在进行多波束测深仪测量之前，需要对设备进行准备和设置。
首先，需要根据具体测量任务选择合适的多波束测深仪，不同型号的测深仪具有不同的性能和功能，要根据实际需求作出选择。
其次，需要对设备进行校准，确保测量结果的准确性。
对于多波束测深仪来说，校准的重点是调整仪器的传感器和发射器，使其能够工作在最佳状态。
在进行多波束测深仪测量时，需要注意一些技巧和方法。
首先，要选择合适的测量航线和测量间距，以确保获取到足够密集的测量数据。
根据实际情况，可以采用交叉航线或者并行航线进行测量。
其次，要根据水下地形的特点选择合适的测量参数，如发射频率、接收增益等，以提高测量的精度和可靠性。
此外，在进行测量时，还需要注意根据设备的工作要求和实际情况进行数据处理和分析，以获取准确的水下地形信息。
利用多波束测深仪进行测绘工作不仅需要具备一定的测量技巧，还需要熟悉地理信息系统等相关工具和软件。
地理信息系统是一种用于管理、分析和展示地理信息的工具，可以帮助我们对多波束测深仪获取的数据进行处理和分析。
通过地理信息系统，可以绘制出水下地形图、等高线图等，为后续的工作提供参考和支持。
多波束测深仪在测绘工作中的应用非常广泛。
首先，它可以用于海洋工程的测量和设计。
在进行海洋工程建设时，需要对水下地形进行详细的测量和分析，以确保工程的安全和可靠性。
多波束测深仪可以提供准确的水下地形信息，为海洋工程的设计和施工提供可靠的依据。
多波束测深仪工作原理
多波束测深仪工作原理多波束测深仪是一种先进的测深设备，它能够高效地获取水下物体的深度信息，广泛应用于海洋、航海、海洋地质、石油勘探等领域。
多波束测深仪的工作原理主要基于声学测量，具有高精度、高效率、高可靠性等优点。
本文将详细探讨多波束测深仪的工作原理及其应用。
多波束测深仪利用声波的传播规律测定水下物体的位置和深度。
它是一种利用多个发射元件、接收元件和处理系统的测深设备，通过同时发射多个声波束并接收水下反射的信号，计算出声波的传播时间并通过算法对其进行处理，从而实现对水下物体深度、距离和形状的测量。
具体原理如下：1.声波的传播声波是由介质中微小振动引起的机械波，传播过程中存在反射、折射等现象。
在水下环境中，声波速度与水温、盐度、水压等因素有关。
多波束测深仪发射电磁脉冲，电磁脉冲作用在传感器上，形成机械振动，从而发出声波。
声波在水中的传播速度较快，可以达到1500至1700米/秒，而且可以在水下传播几百公里甚至几千公里。
2.声波的反射声波在碰到不同介质界面时会发生反射现象。
这种反射现象类似于镜面反射，也就是说，声波在碰到任何物体的表面时，都会以相同的角度反射回来。
当声波遇到水下障碍物时，会被反射回来，反射的信号被多波束测深仪接收，从而可以计算出水下物体的深度。
3.多波束测深仪的发射与接收多波束测深仪的发射与接收单元是测深仪的核心部分。
发射单元发射一组波束，每个波束都有一定的角度和深度。
发射单元发射的波束，由接收单元接收并记录。
接收单元接收的信号包括每个发射单元所发射的波束，记录下发射每个波束所花费的时间。
通过这些信号，测深仪可以计算出水下物体的位置和深度。
4.多波束测深仪的处理和显示多波束测深仪接收到声波信号后，产生的原始数据需要通过算法处理才能得到可视化的图像和数字化信息。
多波束测深仪的处理和显示单元可以将接收的信息进行处理，并以三维形式展示出来。
通过观察三维图像，可以很容易地了解水下物体的深度、形状和位置。
使用多波束测深仪进行水深测量的具体步骤
使用多波束测深仪进行水深测量的具体步骤水深测量是海洋和湖泊调查中的一项重要任务，用于测量水下地形和地貌。
传统的水深测量方法主要依赖于单波束测深仪，但是这种方法存在一些限制，如测量精度低、工作效率低等。
随着技术的不断发展，多波束测深仪逐渐应用于水深测量中，大大提高了测量的精度和效率。
使用多波束测深仪进行水深测量的具体步骤如下：1. 预测水体的属性：在进行水深测量之前，需要预测水体的属性，包括水的透明度、悬浮物浓度、海底地质等。
这些属性将影响多波束测深仪的选择和配置。
2. 选择合适的多波束测深仪：根据水体属性和测量需求，选择适合的多波束测深仪。
多波束测深仪的工作原理是利用多个发射和接收器，同时发送和接收多个声波束，从而提高测量覆盖范围和精度。
3. 准备测量设备：在进行水深测量前需要准备好相应的设备，包括多波束测深仪、测量船只、导航设备、传感器等。
确保设备的正常工作和准确性。
4. 定位测量区域：根据测量需求，确定测量区域的范围，并使用导航设备准确定位测量船只的位置。
这样可以确保测量的准确性和一致性。
5. 配置多波束测深仪参数：通过多波束测深仪的用户界面或者相关软件，配置相应的参数，包括发射角度、接收灵敏度、波束数量等。
这些参数会影响测量数据的质量和精度。
6. 进行测量：将多波束测深仪安装在测量船只上，并根据测量要求，在测量区域内进行航线规划。
在测量过程中，多波束测深仪会自动发送声波束，并接收返回的回波信号。
7. 数据处理与分析：测量结束后，将测量得到的原始数据进行处理和分析。
处理过程包括波束形状的校正、回波信号的过滤和清除、背景噪声的消除等。
然后根据测量数据，生成水深图和地形图。
8. 结果验证与评估：验证测量结果的准确性，与其他测量数据进行对比分析，并评估多波束测深仪的性能与应用效果。
如果发现异常或不一致的结果，需要进行重新检测或校正。
使用多波束测深仪进行水深测量相比传统方法，具有更高的测量精度和效率。
回声测深仪第三节回声测深仪各部分
发射机
作用
为发射换能器提供所需的电信号。
类型
根据不同的应用需求，发射机可分 为模拟和数字两种类型。模拟发射 机输出连续的模拟信号，数字发射 机输出离散的数字信号。
技术参数
主要技术参数包括输出功率、频率 范围、波形等，这些参数直接影响 回声测深仪的测深精度和探测范围。
发射天线
作用
将声波有效地辐射到水中。
02
回声测深仪的主要组成部分
发射部分
发射部分是回声测深仪中产生声 波的装置，通常包括一个或多个 换能器，用于将电信号转换为声
波。
发射部分还需要一个发射控制器， 用于产生触发信号，控制声波的
发射。
发射部分的性能直接影响回声测 深仪的测深精度和范围，因此对 换能器和发射控制器的选择和设
计至关重要。
接收部分
数据输出单元
数据输出单元负责将处理后的数据以用 户友好的方式呈现给用户，以便用户能 够快速了解水下地形和障碍物的情况。
数据输出单元通常包括显示器、打印机 和存储设备等，用于将数据以图形、表 格等形式呈现给用户，并可选择性地输
出到其他设备上。
数据输出单元还需要具备易于操作和直 观的特点，以便用户能够快速理解和使
3
显示和记录部分还需要能够记录测量数据，以便 后续的分析和处理。
03
发射部分详解
发射换能器
01
02
03
作用
将电信号转换为声波信号， 用于向水下发射声波。
材质
通常由压电陶瓷等材料制 成，具有高灵敏度和宽频 带特性。
工作原理
利用压电效应，将电信号 加在压电陶瓷上，使其产 生机械振动，从而产生声 波。
用数据。
06
显示和记录部分详解
SeaBeam 1050D – 多波束测深仪
SeaBeam 1050D – 多波束测深仪的杰出性能。
aBeam 1050D大测深达3000米 50 / 180 kHZ 双频126 个独立波束 153°条带宽度 3000 米最大测深超过 IHO 标准 包含侧扫功能 实时运动补偿 高声源级杰出的旁瓣抑制 Windows 操作环境你的双频多波束选择SeaBeam 1050D –高性能多波束测深系统SeaBeam 1050D 双频多波束测深仪既可在浅水又可在中等深度水域内采集水深和侧扫数据，覆盖扇区角度超过150度。
只用一台声纳处理器既可为50 kHz 换能器供电也可为180 kHz 换能器供电。
该特性在工业界是独一无二的。
它为用户提供了使用方便，只要鼠标点一下即可改变工作频率。
SeaBeam 1050D 系统以Windows NT 为平台，可在浅水和中等深度水域内完成最大深度达3000米的高分辨率测深工作。
该系统组合了SeaBeam 1180 和 SeaBeam 1050 的性能。
在商业近岸海底调查及研究领域，SeaBeam 1050D 已成为工业标准。
SeaBeam 1050D在浅水和中等深度水 域内Se最的专业多波束测量SeaBeam 1050D – 多波束测深仪技术指标频率 50 kHz 180 kHz波束个数 126 126波束宽度 153° 153°电源 115 / 230 V AC 115 / 230 V AC最大脉冲功率 每个换能器阵3.5 kW 每个换能器阵500 W最大声源级 234 dB 1 μPa/1 m 220 dB 1 μPa/1 m脉冲长度 0.3,1,3,1.0 ms 可选 0.15,0.3,1.3 ms 可选带宽 12 kHz,3.3 kHz,1 kHz可选 12 kHz,3 kHz,1 kHz可选 旁瓣抑制 36 dB (发射和接收) 36 dB (发射和接收)作业速度 最大16节 最大16节外形尺寸声纳处理器单元（SEE 30） 尺寸 480 x 540 x 360 mm重量 约 33 kg换能器 （LSE 237） 尺寸 530 x 290 mm 每个重量 60 kg换能器 （LSE 307） 尺寸 390 x 280 mm 每个重量 17 kg接口和传感器运动传感器 DMS-2, Octans, POS M/V, MRU 5罗经 NMEA 0183 标准，HDT 语句定位 NMEA 0183 标准，GGA 或 VTG 语句声速 由 RS232 输入软件 ELAC HDP 4061,CARIS,QPS,EIVA,ROXAR 等。
多波束测深仪鉴定证书
多波束测深仪鉴定证书
多波束测深仪鉴定证书是由专业机构或认证机构颁发的一种证书，用于验证多波束测深仪的性能、准确性和合规性。
鉴定证书通常包含以下内容：
1. 仪器型号和规格：证明被鉴定的多波束测深仪的具体型号和规格。
2. 鉴定结果：包括仪器的准确度、测深范围等性能指标的测试结果。
鉴定结果一般包括仪器的静态测深误差、动态测深误差、方向指向精度等方面的评估。
3. 测量准确度：使用多波束测深仪对标准测深点进行测量，验证其测量结果与实际值之间的误差。
这可以通过与其他较准确的测深仪或深度大地测量数据进行对比来实现。
4. 鉴定日期和有效期：证明鉴定是在特定日期进行的，并确定证书的有效期。
5. 鉴定机构和签字人员：证明鉴定是由专业机构或认证机构进行的，并由相关机构的签字人员确认。
多波束测深仪鉴定证书可以用于向用户、购买方或监督机构证明多波束测深仪的性能和质量，并提供可靠的数据支持。
这可以增加用户对仪器的信任和信心，保证仪器在实际应用中的稳定性和可靠性。
多波束测深仪工作原理
多波束测深仪工作原理多波束测深仪，简称MBES，是一种用于测量水深和海底地形的高精度测量设备。
它采用多个声波束向不同方向发射声波，通过对声波的反射和回波的计算，可以精确地确定海底地形和水深，具有测量速度快、精度高、覆盖面积广等优点。
本文将介绍多波束测深仪的工作原理及其应用。
一、多波束测深仪的工作原理多波束测深仪主要由发射器、接收器、信号处理器和计算机等组成。
其工作原理是利用声波在水中传播时的特性，通过测量声波的传播时间和强度来确定水深和海底地形。
在测量过程中，多波束测深仪会向水下发射多个声波束，每个声波束与水平面成一定角度。
当声波束遇到水下物体时，会发生反射和回波。
接收器会接收到这些回波，并将其转化为电信号发送给信号处理器。
信号处理器会对接收到的信号进行处理，包括振幅、相位、频率等方面的分析，以确定信号的源头和反射物的位置。
然后，根据声波传播的速度和接收到的回波的时间差，计算出水深和海底地形的高度。
二、多波束测深仪的应用多波束测深仪具有高精度、高效率、广覆盖面积等优点，因此在海洋勘测、海底地形测量、水文学研究等领域得到了广泛的应用。
1、海洋勘测多波束测深仪可以用于测量海洋深度和海底地形，为海洋勘测提供高精度的数据。
在海洋勘测中，多波束测深仪常用于确定海岸线、测量海底地形、勘测海洋资源等。
2、海底地形测量多波束测深仪可以测量海底地形的高度和形状，为海底地形的研究和开发提供数据支持。
在海底地形测量中，多波束测深仪可用于确定海底地形的高度、形状、地貌等，为海底地形的研究和开发提供数据支持。
3、水文学研究多波束测深仪可以用于水文学研究，包括水文测量、水文模拟等方面。
在水文学研究中，多波束测深仪可用于测量河流、湖泊等水域的深度和形状，为水文学研究提供数据支持。
三、总结多波束测深仪是一种高精度、高效率的测量设备，具有广泛的应用领域。
其工作原理是利用声波在水中传播时的特性，通过测量声波的传播时间和强度来确定水深和海底地形。
em302多波束技术参数
em302多波束技术参数EM302多波束技术参数多波束技术是一种利用多个天线元件进行信号发射和接收的技术，能够提高雷达系统的性能和功能。
EM302多波束技术参数是指EM302多波束测深仪的相关性能参数，下面将对EM302多波束技术参数进行详细介绍。
1. 多波束数量：EM302多波束测深仪具有多波束功能，可以同时发射和接收多个波束。
多波束数量的增加可以提高测量的精度和效率。
2. 工作频率范围：EM302多波束测深仪的工作频率范围是指其能够发射和接收信号的频率范围。
不同的工作频率范围适用于不同的测量环境和需求。
3. 横向覆盖范围：EM302多波束测深仪的横向覆盖范围是指其能够测量的水平范围。
横向覆盖范围的大小影响着测量的全面性和准确性。
4. 纵向覆盖范围：EM302多波束测深仪的纵向覆盖范围是指其能够测量的垂直范围。
纵向覆盖范围的大小决定了测量的深度范围。
5. 分辨率：EM302多波束测深仪的分辨率是指其能够分辨的最小尺寸。
分辨率的提高可以提高测量的精度和细节展示能力。
6. 测量精度：EM302多波束测深仪的测量精度是指其测量结果与真实值之间的误差。
测量精度的高低直接影响着测量结果的可靠性和准确性。
7. 数据更新率：EM302多波束测深仪的数据更新率是指其能够获取和处理数据的速度。
数据更新率的快慢决定了测量的实时性和响应速度。
8. 接口类型：EM302多波束测深仪的接口类型是指其与其他设备连接的接口标准。
常见的接口类型包括以太网接口、串口接口等。
9. 功耗：EM302多波束测深仪的功耗是指其在工作过程中的能量消耗。
功耗的大小直接影响着设备的能源消耗和使用成本。
10. 尺寸和重量：EM302多波束测深仪的尺寸和重量是指其外形尺寸和重量。
尺寸和重量的大小对于设备的携带和安装都有一定的要求。
11. 工作温度范围：EM302多波束测深仪的工作温度范围是指其能够正常工作的温度范围。
工作温度范围的限制要求在实际应用中合理选择和控制。
EM 2040 多波束测深仪唯一真正的宽带高分辨率多波束回声测深仪
唯一真正的宽带高分辨率多波束回声测深仪到100%全覆盖。
EM 2040的工作频率从200至400 kHz，这是前所未有的，而且仅靠一个标准的换能器就可以全部实现。
操作者根据应用要求，可以自由选择工作频率，浅水环境使用300 kHz，深水环境使用200 kHz，高分辨率检查使用400 kHz。
EM 2040前所未有的工作频率使得发射脉冲长度很短，在400kHz下可小于25ms，斜距分辨率(cτ/2)为20mm，深度分辨率更是到达毫米级。
EM2040满足IHO-S44 special测量标准。
EM 2040的换能器耐压6000m，可以集成在ROV或AUV上使用。
所有的模拟电子元件都内置在换能器内。
通过标准的以太网和处理单元通讯，如果在ROV或AUV上使用，处理单元可以密封在内径230mm的水密舱内。
组成基本的EM 2040由4部分组成：甲板处理单元、发射换能器、接收换能器和工作站。
作为一个系统，还需要姿态传感器、定位系统和声速剖面仪的数据，还可以选择输入换能器表面的声速数据。
设备出厂的时候，厂家也可以提供支架，用于安装换能器、运动传感器和声速仪。
EM 2040是一个模块化的系统，可以满足不同的测量需要。
发射换能器的发射扇面覆盖200°，当配置一个接收换能器时，扫宽可以达5.5倍水深；配置两个接收换能器时，若海底平坦，扫宽可达10倍水深。
接收换能器和发射换能器都配有钛合金外壳。
换能器通过以太网和处理单元相连，传输速度为：发射换能器100Mb/s；接收换能器可达Gb。
处理单元同时也为换能器供电。
工作站运作SIS软件，可以实现设备控制、数据质量检查和数据储存。
显示器工作站 (HWS)处理单元 (PU)工作模式EM2040的工作频率从200-400 kHz，有三种标准的工作模式。
通常是300 kHz 模式，优化并兼顾了测深能力和分辨率。
200 kHz 模式满足水文测量的需要，而且200 kHz 是单波束测深仪的工作频率，因此测深能力很好。
如何利用多波束测深仪进行水深测量
如何利用多波束测深仪进行水深测量水深测量在海洋勘测、航海导航以及海洋资源开发中具有重要意义。
传统的单波束测深仪虽然可以提供准确的水深数据，但其测量速度相对较慢，效率不高。
为了解决这一问题，多波束测深仪应运而生。
多波束测深仪利用多个波束分别进行测量，通过计算波束的回波时间差来实现对水深的快速准确测量。
多波束测深仪的工作原理是通过发射多个固定方向的声波束，然后接收回波信号，根据每个波束的回波时间计算出水深信息。
多波束测深仪具有高分辨率和高精度的特点，可以在较短的时间内获取更多的水深数据。
下面将介绍多波束测深仪的使用方法和注意事项。
首先，多波束测深仪的安装和调试非常重要。
在安装时，需要选择平稳的船体位置，确保多波束测深仪有良好的工作环境。
同时，还需要根据具体航行情况和测量需求，调整波束角度和间距，以获得最佳的测量效果。
在调试过程中，可以通过增大或减小发射功率、改变波束数量等方式来优化仪器性能。
其次，多波束测深仪的实时数据处理是关键。
多波束测深仪每个波束的回波时间差可以用来计算水深，但由于水深变化复杂，数据处理过程需要考虑多种因素。
例如，海底地形的起伏、水下障碍物的存在以及声波在海洋中传播的影响等。
因此，在实时数据处理中，需要通过合理的算法和模型来进行数据修正和滤波，确保测量数据的准确性和可靠性。
同时，多波束测深仪的应用范围也非常广泛。
除了传统的水深测量外，多波束测深仪还可以用于海底地形图绘制、水下物体检测、海洋环境监测等领域。
通过合理的数据处理和分析，可以提取出更多有用的信息，为相关领域的研究和应用提供支持。
此外，多波束测深仪的使用也需要注意一些问题。
例如，避免测量过程中船体晃动和水汽、海雾等天气条件的干扰，选择合适的测量路径避免遮挡物的存在，及时进行仪器维护和清洁等。
这些细节都会对多波束测深仪的工作效果产生影响，需要进行充分的考虑和实践。
总体来说，多波束测深仪是一种先进的水深测量设备，具有高分辨率、高精度和高效率的特点。
多波束测深仪的原理与应用
多波束测深仪的原理与应用1. 简介多波束测深仪（Multibeam Echo Sounder）是一种高精度海洋测量设备，主要用于测量海洋底部地形、水深和海洋生物分布等相关数据。
它利用声波的传播速度与接收回波的时间差，来计算出海洋底部的深度与地形。
2. 原理多波束测深仪使用多个声波源和接收器以不同角度发射和接收声波信号。
这些声波信号在水中传播并与海底接触，然后反射回到测深仪的接收器中。
2.1 多波束系统多波束测深仪通过同时发射多个声波束，可以在一个测量周期内获得大量的测量点。
它通常包含一个主波束和多个辅助波束。
主波束用于提供高精度的测量数据，而辅助波束则用于提供高覆盖率的测量数据。
2.2 回波信号处理多波束测深仪接收到的回波信号经过处理后，可以得到海底的深度和地形信息。
常见的回波信号处理算法包括波束形成、回波定位、多普勒处理和回波强度分析等。
3. 应用3.1 海洋测量与地质研究多波束测深仪是海洋测量和地质研究中不可缺少的工具之一。
它可以快速而准确地获取海底地形和水深信息，帮助科学家研究海洋生态系统、海底地震活动和地质构造等。
3.2 水下资源勘查多波束测深仪可以用于水下资源的勘查，例如海底沉积物、矿藏和管道等。
通过分析回波数据，可以确定资源的分布情况和储量，为资源开发提供重要依据。
3.3 海洋工程与航道规划多波束测深仪在海洋工程和航道规划中起着重要作用。
它可以用于海底管线敷设、港口建设和海洋工程施工等方面。
同时，它还可以提供水深数据，帮助航道规划和海图绘制。
3.4 海洋生态保护多波束测深仪可以用于海洋生态环境的保护与监测。
通过测量海底地形和水深等数据，可以了解海洋生态系统的分布和变化情况，为生态环境的保护和管理提供科学依据。
4. 总结多波束测深仪是一种高精度的海洋测量设备，通过多波束系统和回波信号处理，可以获得精确的海底地形和水深信息。
它在海洋测量、水下资源勘查、海洋工程和航道规划以及海洋生态保护等方面有着广泛的应用前景。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
多波束回声探测仪的由来
以下文字出自《海洋知识一万个为什么》
由于回声测深仪辐射的声波比较宽，所以用它测量海水深度时经常将海底“抹平”，不能真实地反映海底的情况。
而增加发射声波的指向性，虽然能提高测量的分辨率，更真实地反应海底的起伏情况，但是测量的速度又大大地降低了。
那么，到底有没有更好的办法既能提高测量的精度，又不降低测量的速度呢？为此，科学家们想了很多办法，多波束测深仪就是其中比较成功的一种。
多波束回声测深仪定义
（multi beam echo sounder）是利用多波束回声信号测量、绘制海底地形和水深的装置。
整个系统由声波收发射器、信号处理装置和工作站三个基本部分组成。
收发射器或探头安装在船底龙骨上，以“扇面”形式向水底发射数十、数百束声波，通过接收传感器接收自海底反射回来的回声波，并由电缆将回声信号传输到船上的信号处理机进行处理，再通过显示器或绘图仪将处理过的海底信号绘制成水深图或地形图。
经工作站处理的信号还可绘制成彩色地形图和底质图。
根据此测深仪的用途可分为深水型和浅水型两种：深水型测深范围可达12 000米，精度为水深的05%；浅水型测深范围0～500至1000米不等，精度可达水深的0.3%，为提高测深精度，这种设备一般都配有船姿补偿仪和声速校正系统，已广泛用于大陆。
与普通探测仪的区别
普通测深仪之所以会将海底“抹平”，关键就在于它不能区分不同地点的回波信号。
多皮束测深仪与普通的测深仪不同，它的发射换能器是特别设计的。
普通测深仪发射的声波是圆锥形的，类似于从手电筒射出的光线，而多波束测深仪发射的声波是扇面的，有点类似于透过门缝的手电光线。
多波束测深仪的发射换能器是朝着与航线垂直的方向向下的扇面发射声脉冲的，所以，在海底只有与航线垂直的一条线上有声波到达，因此也只有在这一条线上的海底才会反射声波。
此外，它的接收换能器也是特别设计的，这种接收换能器只能接收某些特别方向的声信号，类似于透过一个多孔的纸板看东西。
这样一来，不同地点的回波信号就像是通过不同的“孔”进入接收换能器一样，多波束测深仪也因此而得名。
再用计算机来处理这些数据，就能得到与航线垂直的一条线上几十个点的深度了。
随着测量船的行驶，可以迅速测出与航迹平行的几千米宽的一条带状海域内各点的深度。
再配上必要的软件和绘图设备，就能绘制出所测海域的海底地
形图。
这项技术是美国通用仪器公司在20世纪70年代中后期研制出来的。
近年来，不少公司利用这项技术相继研制出了类似的设备。
多波束测深仪与传统的早波束测深仪相比，不仅测量的精度提高了，密度加大了，而且工作效孕也提高了不少。
架、专属经济区调查和工程地质、多金属结核和结壳、热液硫化物等矿产资源调查。
