竖曲线计算公式(一看就学会)
竖曲线运算步骤及公式讲解
1 / 2
竖曲线上高程计算
已知:①第一坡度:i 1(上坡为“+”,下坡为“-”)
②第二坡度:i 2(上坡为“+”,下坡为“-”)
③变坡点桩号:S Z
④变坡点高程:H Z
⑤竖曲线的切线长度:T
⑥待求点桩号:S
计算过程:
1、切线上任意点与竖曲线间的竖距h 通过推导可得:
==PQ h )()(2112li y l x R y y A A q p ---=-R
l 22= 2、竖曲线曲线长: L = R ω
3.竖曲线切线长: T= T A =T B ≈ L/2 =
2
ωR 4、竖曲线的外距: E =R T 22
5. 竖曲线上任意点至相应切线的距离:R
x y 22
= 式中:x —为竖曲任意点至竖曲线起点(终点)的距离, m ;
R —为竖曲线的半径,m 。
竖曲线计算的目的是确定设计纵坡上指定桩号的路基设计标高,其计算步骤
如下:
(1)计算竖曲线的基本要素:竖曲线长:L ;切线长:T ;外距:E 。
(2)计算竖曲线起终点的桩号: 竖曲线起点的桩号 = 变坡点的桩号-T
(3)计算竖曲线上任意点切线标高及改正值:
切线标高 = 变坡点的标高±(x T -)⨯i ;改正值:y=R
x 22 (4)计算竖曲线上任意点设计标高
某桩号在凹形竖曲线的设计标高 = 该桩号在切线上的设计标高 + y
某桩号在凸形竖曲线的设计标高 = 该桩号在切线上的设计标高- y
-----精心整理,希望对您有所帮助!。
竖曲线计算
二、竖曲线的计算方法1.圆曲线形竖曲线计算《铁路线路设计规范》规定:Ⅰ、Ⅱ级铁路竖曲线半径为10000m Tv=5 X △i ,Ⅲ级铁路竖曲线半径为5000m。
Tv=2.5 X △i(1)竖曲线的切线长Tv=Rv ×tan a/2 = Rv/2 ×tan a= Rv/2000 ×△i △i=△i2-△i1 的绝对值Tv-竖曲线的切线长(m);Rv--竖曲线半径,a----竖曲线转角,△i-相邻坡段坡度的代数差(‰)。
(2)竖曲线的曲线长C≈2T。
(3)竖曲线的纵距竖曲线的纵距即竖曲线上任意点与切线上相邻点的标高差,用y表示,即y=x2/2Rv式中Y-竖曲线的纵距(m);x-竖曲线上任意点距竖曲线始点或终点的距离(m);(4)竖曲线标高H=Hp±y 式中H-竖曲线标高(m);Hp-计算点坡度线标高,【例题】某一级铁路,有一圆曲线形竖曲线(如图3-20所示),竖曲线中点里程为K24+400,标高为65.7 m,上坡i1=+2‰,下坡i2=-4‰,试计算竖曲线上每20 m点的标高。
【解】①计算△i相邻坡段坡度的代数差(‰) △i1-△i2=2-(-4)=6‰②竖曲线的切线长Tv=5·△i=5×6=30 m③竖曲线的曲线长C≈2Tv=2×30=60m④竖曲线的坡度线标高、纵距、标高计算。
竖曲线的起点计算A=K24+400-30=K24+370竖曲线的终点计算B=K24+400+30=K24+430各点坡度线标高K24+370 Hp =65.7-30×2‰=65.64K24+380 Hp H=65.7-20×2‰=65.66K24+400 Hp =65.7K24+420 Hp =65.7-20×4‰=65.62K24+430 Hp =65.7-30×4‰=65.58纵距计算K24+380 和K24+420 纵距y=10×10/2×10000=0.005K24+400 纵距y=30×30/2×10000=0.045 Y=C×C/8R=60×60/8×10000=0.045 纵距K24+370 和K24+430纵距为0竖曲线标高H(m) H=Hp±y竖曲线标高计算表2.抛物线型竖曲线计算(1)竖曲线的长度c=△i/γ.20(m)式中△i-相邻坡段坡度的代数差(‰);γ-每20m长度的变坡率(‰),由表3-17查得。
竖曲线运算步骤及公式讲解
1 / 2
竖曲线上高程计算
已知:①第一坡度:i 1(上坡为“+”,下坡为“-”)
②第二坡度:i 2(上坡为“+”,下坡为“-”)
③变坡点桩号:S Z
④变坡点高程:H Z
⑤竖曲线的切线长度:T
⑥待求点桩号:S
计算过程:
1、切线上任意点与竖曲线间的竖距h 通过推导可得:
==PQ h )()(2112li y l x R y y A A q p ---=-R
l 22= 2、竖曲线曲线长: L = R ω
3.竖曲线切线长: T= T A =T B ≈ L/2 =
2
ωR 4、竖曲线的外距: E =R T 22
5. 竖曲线上任意点至相应切线的距离:R
x y 22
= 式中:x —为竖曲任意点至竖曲线起点(终点)的距离, m ;
R —为竖曲线的半径,m 。
竖曲线计算的目的是确定设计纵坡上指定桩号的路基设计标高,其计算步骤
如下:
(1)计算竖曲线的基本要素:竖曲线长:L ;切线长:T ;外距:E 。
(2)计算竖曲线起终点的桩号: 竖曲线起点的桩号 = 变坡点的桩号-T
(3)计算竖曲线上任意点切线标高及改正值:
切线标高 = 变坡点的标高±(x T -)⨯i ;改正值:y=R
x 22 (4)计算竖曲线上任意点设计标高
某桩号在凹形竖曲线的设计标高 = 该桩号在切线上的设计标高 + y
某桩号在凸形竖曲线的设计标高 = 该桩号在切线上的设计标高- y
-----精心整理,希望对您有所帮助!。
竖曲线运算步骤及公式讲解
竖曲线上高程计算
已知:①第一坡度:i 1(上坡为“+”,下坡为“-”)
②第二坡度:i 2(上坡为“+”,下坡为“-”)
③变坡点桩号:S Z
④变坡点高程:H Z
⑤竖曲线的切线长度:T
⑥待求点桩号:S
计算过程:
1、切线上任意点与竖曲线间的竖距h 通过推导可得:
==PQ h )()(2112li y l x R y y A A q p ---=-R
l 22= 2、竖曲线曲线长: L = R ω
3.竖曲线切线长: T= T A =T B ≈ L/2 =
2ωR
4、竖曲线的外距: E =R
T 22
5. 竖曲线上任意点至相应切线的距离:R
x y 22= 式中:x —为竖曲任意点至竖曲线起点(终点)的距离, m ;
R —为竖曲线的半径,m 。
竖曲线计算的目的是确定设计纵坡上指定桩号的路基设计标高,其计算步骤如下:
(1)计算竖曲线的基本要素:竖曲线长:L ;切线长:T ;外距:E 。
(2)计算竖曲线起终点的桩号: 竖曲线起点的桩号 = 变坡点的桩号-T
(3)计算竖曲线上任意点切线标高及改正值:
切线标高 = 变坡点的标高±(x T -)⨯i ;改正值:y=R
x 22 (4)计算竖曲线上任意点设计标高
某桩号在凹形竖曲线的设计标高 = 该桩号在切线上的设计标高 + y 某桩号在凸形竖曲线的设计标高 = 该桩号在切线上的设计标高- y。
竖曲线运算步骤及公式讲解
竖曲线上高程计算
已知:①第一坡度:i 1(上坡为“+”,下坡为“-”)
②第二坡度:i 2(上坡为“+”,下坡为“-”)
③变坡点桩号:S Z
④变坡点高程:H Z
⑤竖曲线的切线长度:T
⑥待求点桩号:S
计算过程:
1、切线上任意点与竖曲线间的竖距h 通过推导可得:
==PQ h )()(2112li y l x R y y A A q p ---=-R
l 22= 2、竖曲线曲线长: L = R ω
3.竖曲线切线长: T= T A =T B ≈ L/2 =
2ωR
4、竖曲线的外距: E =R
T 22
5. 竖曲线上任意点至相应切线的距离:R
x y 22= 式中:x —为竖曲任意点至竖曲线起点(终点)的距离, m ;
R —为竖曲线的半径,m 。
竖曲线计算的目的是确定设计纵坡上指定桩号的路基设计标高,其计算步骤如下:
(1)计算竖曲线的基本要素:竖曲线长:L ;切线长:T ;外距:E 。
(2)计算竖曲线起终点的桩号: 竖曲线起点的桩号 = 变坡点的桩号-T
(3)计算竖曲线上任意点切线标高及改正值:
切线标高 = 变坡点的标高±(x T -)⨯i ;改正值:y=R
x 22 (4)计算竖曲线上任意点设计标高
某桩号在凹形竖曲线的设计标高 = 该桩号在切线上的设计标高 + y 某桩号在凸形竖曲线的设计标高 = 该桩号在切线上的设计标高- y。

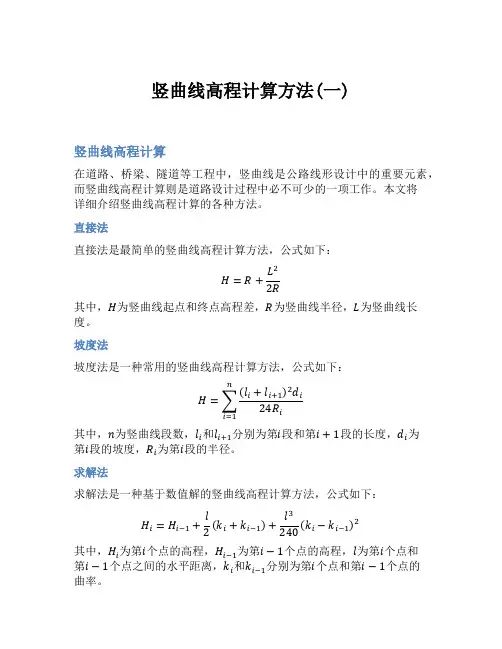

竖曲线高程计算方法(一)
竖曲线高程计算方法(一)竖曲线高程计算在道路、桥梁、隧道等工程中,竖曲线是公路线形设计中的重要元素,而竖曲线高程计算则是道路设计过程中必不可少的一项工作。
本文将详细介绍竖曲线高程计算的各种方法。
直接法直接法是最简单的竖曲线高程计算方法,公式如下:H=R+L2 2R其中,H为竖曲线起点和终点高程差,R为竖曲线半径,L为竖曲线长度。
坡度法坡度法是一种常用的竖曲线高程计算方法,公式如下:H=∑(l i+l i+1)2d i24R ini=1其中,n为竖曲线段数,l i和l i+1分别为第i段和第i+1段的长度,d i为第i段的坡度,R i为第i段的半径。
求解法求解法是一种基于数值解的竖曲线高程计算方法,公式如下:H i=H i−1+l2(k i+k i−1)+l3240(k i−k i−1)2其中,H i为第i个点的高程,H i−1为第i−1个点的高程,l为第i个点和第i−1个点之间的水平距离,k i和k i−1分别为第i个点和第i−1个点的曲率。
分段求解法分段求解法是一种将竖曲线按照不同的半径等级分段求解的高程计算方法,公式如下:s iH i=H i−1+∫k(ρ(s))dss i−1其中,H i为第i个点的高程,H i−1为第i−1个点的高程,s i−1和s i分别为第i−1个点和第i个点之间的弧长,k(ρ(s))为曲率半径为ρ(s)时的曲率。
以上就是竖曲线高程计算的各种方法,根据不同的情况和要求,可以选择不同的方法进行计算。
混合法混合法是将直接法、坡度法、求解法和分段求解法结合起来的一种综合性高程计算方法,可以根据需要选择不同的计算方法进行竖曲线高程的计算。
混合法的具体过程如下:1.根据竖曲线长度和曲率要求选择直接法或坡度法计算竖曲线起点和终点的高程差。
2.确定分段长度和半径等级,使用分段求解法计算竖曲线半径变化较为平缓的区间的高程,并将计算结果与直接法或坡度法的计算结果进行校核。
3.使用求解法计算竖曲线半径变化较为显著的区间的高程,将计算结果与分段求解法和直接法或坡度法的计算结果进行校核。
线路竖曲线计算公式
竖曲线计算公式
一、公路施工中经常见到线路竖向曲线计算标高的问题,采用近似计算方法以外耻距(E)变化量代替标高增减量计算,设和用于半径(R)大于5000m时,误差为0.2mm。
1、凸曲线:H计算=H起坡点+i×△L起坡点至计算点的距离-(1/conα-1)×R
2、凹面线:H计算=H起坡点- i×△L起坡点至计算点的距离+(1/conα-1)×R
二、公路施工中经常见到线路竖向曲线计算标高的问题,采用近似计算方法以外变高差(h)变化量代替标高增减量计算,适合用于半径(R)小于5000m时,误差为0.2mm。
1、凸曲线:H计算=H起坡点+ i×△L起坡点至计算点的距离-(△L起坡点至计算点的距离)2/2R
2、凹面线:H计算=H起坡点- i×△L起坡点至计算点的距离+(△L起坡点至计算点的距离)2/2R
三、计算时考虑是正方计算方向来确定公式变换,如果凹面曲线从坡度终点返算时:坡度值为正值采用2公式时就应为+(- i×△L)。
竖曲线计算公式
第三节竖曲线纵断面上两个坡段的转折处,为方便行车,用一段曲线来缓和,称为竖曲线。
可采用抛物线或圆曲线。
一、竖曲线要素的计算公式相邻坡段的坡度为i1和i2,代数差为ω=i2 -i1ω为正时,是凹曲线;ω为负,是凸曲线。
2.竖曲线诸要素计算公式竖曲线长度或竖曲线半径R: (前提:ω很小)L=Rω竖曲线切线长:T=L/2=Rω/2竖曲线上任一点竖距h:竖曲线外距:例题4-3ω=-0.09 凸形;L=Rω=2000*0.09=180mT=L/2=90mE=T2/2R=2.03m起点桩号=k5+030 - T =K4+940起始高程=427.68 - 5%*90=423.18m 桩号k5+000处:x1=k5+000-k4+940=60m切线高程=423.18+60*0.05=426.18m h1=x21/2R=602/2*2000=0.90m设计高程=426.18 - 0.90=425.28m 桩号k5+100处:x2=k5+100-k4+940=160m切线高程=423.18+160*0.05=431.18m h2=x22/2R=1602/2*2000=6.40m设计高程=431.18 - 6.40=424.78m曲线放样心得—坐标法结合偏角法的桥梁---CAD关于曲线放样的方法有偏角法、坐标法、切线支距法等等,这里就不在做详细说明。
众所周知,在应用坐标法放样曲线时,缓和曲线上每10m要计算一个坐标点,圆曲线上每20m要计算一个坐标点,计算公式复杂、繁琐、而且容易出错(在没有坐标计算程序的前提下)。
本人在测量放样中总结、实践了一种比较简易的曲线坐标放样方法,具体过程如下:第一步:在CAD中画出要放样的曲线的切线方向。
(必须按照设计提供的坐标画)第二步:计算曲线要素,根据切线长度就可以定出ZH、HZ两点的放样坐标。
(以带有缓和的曲线为例)第三步:利用偏角计算公式分别计算缓和曲线上+10m、+20m……圆曲线上+10m、+20m……对应的偏角。
铁路竖曲线要素计算公式
铁路竖曲线要素计算公式铁路竖曲线是指铁路线路中的曲线段,用于连接两个不同高度的平面。
在铁路设计中,竖曲线的设计是非常重要的,它能够保证列车在曲线段上的平稳行驶,减少列车的震动和不适感,提高行车的安全性和舒适性。
而要计算铁路竖曲线的要素,我们需要使用一些特定的公式。
首先,我们需要计算竖曲线的曲率半径。
曲率半径是指竖曲线的曲率大小,它决定了列车在曲线上的行驶速度和舒适度。
计算曲率半径的公式如下:R = (L^2 + (2h)^2) / (8h)其中,R表示曲率半径,L表示曲线的长度,h表示曲线的高差。
通过这个公式,我们可以得到曲率半径的数值。
接下来,我们需要计算竖曲线的坡度。
坡度是指竖曲线的上升或下降的程度,它决定了列车在曲线上的爬坡能力和制动能力。
计算坡度的公式如下:G = (h / L) * 100其中,G表示坡度,h表示曲线的高差,L表示曲线的长度。
通过这个公式,我们可以得到坡度的百分比。
最后,我们需要计算竖曲线的超高。
超高是指竖曲线的最高点相对于曲线起点的高度差,它决定了列车在曲线上的通行高度。
计算超高的公式如下:H = (L^2 * G) / (24 * R)其中,H表示超高,L表示曲线的长度,G表示坡度,R表示曲率半径。
通过这个公式,我们可以得到超高的数值。
通过以上的计算公式,我们可以得到铁路竖曲线的要素,包括曲率半径、坡度和超高。
这些要素的计算结果将直接影响到铁路线路的设计和列车的行驶安全。
因此,在进行铁路竖曲线设计时,我们必须准确地计算这些要素,并根据实际情况进行调整和优化。
总之,铁路竖曲线要素的计算是铁路设计中的重要环节。
通过使用特定的计算公式,我们可以准确地计算出曲率半径、坡度和超高等要素,为铁路线路的设计和列车的行驶提供准确的数据支持。
这将有助于提高铁路的安全性和舒适性,为乘客提供更好的出行体验。
竖曲线计算公式(一看就学会)
竖曲线计算公式(一看就学会)
纵断面上两个坡段的转折处,为方便行车,用一段曲线来缓和,称为竖曲线。可采用抛物线或 圆曲线。 一、竖曲线要素的计算公式
相邻坡段的坡度为i1和i2,代数差为ω=i2 -i1 ω为正时,是凹曲线;ω为负,是凸曲线。 2.竖曲线诸要素计算公式 竖曲线长度或竖曲线半径R: (前提:ω很小) L=Rω 竖曲线切线长:T=L/2=Rω/2 竖曲线上任一点竖距h:
竖曲线外距:
例题4-3 ω=-0.09 凸形; L=Rω=2000*0.09=180m T=L/2=90m E=T2/2R=2.03m 起点桩号=k5+030 - T =K4+940 起始高程=427.68 - 5%*90=423.18m 桩号k5+000处:
x1=k5+000-k4+940=60m 切线高程=423.18+60*0.05=426.18m h1=x21/2R=602/2*2000=0.90m 设计高程=426.18 - 0.90=425.28m 桩号k5+100处: x2=k5+100-k4+940=160m 切线高程=423.18+1.40m 设计高程=431.18 - 6.40=424.78m
竖曲线高程计算公式
1竖曲线上点的高程计算公式1. 字母所代表的意义:R :曲线半径i 1:ZY ~JD 方向的坡度 i 2:JD ~YZ 方向的坡度 T :曲线的切线长 E :外失距x :竖曲线上的点到直圆或圆直的距离 y :竖曲线上点的高程修正值2. 计算公式:212i i RT -=R T E 22=Rx y 22= 超高计算公式1. 字母所代表的意义:i 0:路拱坡度 i b :超高坡度 L s :缓和曲线长2b 1:所求点~路中线距离x 0:从直缓开始,到路左右坡度一致的距离,即图中C---C x :所求点~直缓或缓直的距离 h b :超高值X0LC=LS×i bb 1HY(YH)ZH(HZ)超高计算公式1相对于路中线超高值行车道外侧边缘行车道内侧边缘X0=2×i0/(i0+ib)×LsX≤x0hb=b1×(i0+ib)×X/Ls-b1×i0hb=-(b1+bx)×i0X≥x0hb=-(b1+bx)×X/LS×ib行车道外侧边缘行车道内侧边缘hb=(-i0+(i0+ib)×X/Ls)×bhb=(-i0-(ib-i0)×X/Ls)×bi0:路拱坡度ib:超高坡度L s :缓和曲线长b:到路中线距离X:所求点到ZH(HZ)距离超高计算公式22. 计算公式(公式1):(绕中线旋转)()b si i L i x +=00021)当x ≤x 0时 行车道外侧边缘:()0101i b L xi i b h s b b -+=行车道内侧边缘:()01i b b h x b +-=2)当x≥x0时行车道外侧边缘:()11i bLxiibhsbb-+=行车道内侧边缘:()bsxbiLxbbh+-=13. 计算公式(公式2):行车道外侧边缘:()1bLxiiihsbb⎪⎪⎭⎫⎝⎛++-=行车道内侧边缘:()1bLxiiihsbb⎪⎪⎭⎫⎝⎛---=3。
竖曲线高程计算公式
竖曲线上点的高程计算公式
1. 字母所代表的意义:
R:曲线半径
i1:ZY~JD方向的坡度
i2:JD~YZ方向的坡度
T:曲线的切线长
E:外失距
x:竖曲线上的点到直圆或圆直的距离
y:竖曲线上点的高程修正值
2. 计算公式:
超高计算公式
1. 字母所代表的意义:
i0:路拱坡度
i b:超高坡度
L s:缓和曲线长
b1:所求点~路中线距离
x0:从直缓开始,到路左右坡度一致的距离,即图中C---C
x:所求点~直缓或缓直的距离
h b:超高值
2. 计算公式(公式1):(绕中线旋转)
1)当x≤x0时
行车道外侧边缘:()0101i b L x
i i b h s
b b -+=
行车道内侧边缘:()01i b b h x b +-= 2)当x ≥x0时
行车道外侧边缘:()0101i b L x
i i b h s b b -+= 行车道内侧边缘:()b s
x b i L x
b b h +-=
1 3. 计算公式(公式2):
行车道外侧边缘:()100b L x i i i h s b b ⎪⎪⎭
⎫
⎝⎛++-= 行车道内侧边缘:()100b L x i i i h s
b b ⎪⎪
⎭
⎫
⎝
⎛
--
-=。
竖曲线高程计算公式
竖曲线上点的高程计算公式1. 字母所代表的意义:R :曲线半径i 1:ZY ~JD 方向的坡度 i 2:JD ~YZ 方向的坡度 T :曲线的切线长 E :外失距x :竖曲线上的点到直圆或圆直的距离 y :竖曲线上点的高程修正值2. 计算公式:212i i RT -=R T E 22=Rx y 22= 超高计算公式1. 字母所代表的意义:i 0:路拱坡度 i b :超高坡度 L s :缓和曲线长b 1:所求点~路中线距离x 0:从直缓开始,到路左右坡度一致的距离,即图中C---C x :所求点~直缓或缓直的距离 h b :超高值X0LC=LS1×i bb 1HY(YH)ZH(HZ)超高计算公式1相对于路中线超高值行车道外侧边缘行车道内侧边缘X0=2×i0/(i0+ib)×LsX≤x0hb=b1×(i0+ib)×X/Ls-b1×i0hb=-(b1+bx)×i0X≥x0hb=-(b1+bx)×X/LS×ib行车道外侧边缘行车道内侧边缘hb=(-i0+(i0+ib)×X/Ls)×bhb=(-i0-(ib-i0)×X/Ls)×bi0:路拱坡度ib:超高坡度L s :缓和曲线长b:到路中线距离X:所求点到ZH(HZ)距离超高计算公式22. 计算公式(公式1):(绕中线旋转)()b si i L i x +=0002 1)当x ≤x 0时行车道外侧边缘:()0101i b L xi i b h sbb -+=行车道内侧边缘:()01i b b h x b +-=2)当x≥x0时行车道外侧边缘:()11i bLxiibhsbb-+=行车道内侧边缘:()bsxbiLxbbh+-=13. 计算公式(公式2):行车道外侧边缘:()1bLxiiihsbb⎪⎪⎭⎫⎝⎛++-=行车道内侧边缘:()1bLxiiihsbb⎪⎪⎭⎫⎝⎛---=。
竖曲线高程计算公式及超高变化率公式
竖曲线高程计算公式
一、符号说明:
1、L-竖曲线计算点与起点里程差即计算点至起点的弧长(以米计);
2、R-竖曲线半径(以米计);
3、h-竖曲线起点切线上对应点与线路上计算点高差(此值为绝对值);
4、S-竖曲线起点切线上计算点对应点至起点的距离(以米计);
5、H计-竖曲线上计算点高程(以米计);
6、H起-竖曲线上起点高程(以米计)。
7、i1、i2-小里程段、大里程段坡度值(i1上坡为“+”,下坡为“-”);
8、L s-竖曲线段长度(以米计)。
二、竖曲线计算公式
1、h=R(1-cos2A)/cos i1;(其中:A=L/(2R),以下同)
2、S=2RsinA cos(|i1|-A)/ cos i1;
3、H计=H起+S*i1±h(式中:凸曲线取“-”号,凹曲线取“+”号)。
4、L s=R| i2- i1|
三、图示:
超高变化率公式
三次抛物线:h=H×l2(3L-2l)/L3,
说明:l为计算点至起点的距离(即里程差),L为缓和曲线长度,H为变化横坡差,h为坡率变化值。
