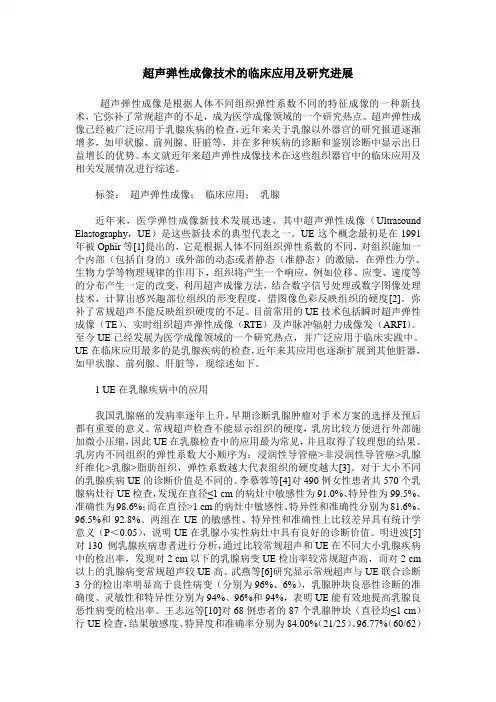

乳腺超声诊断弹性成像概述
超声检查论文：超声检查乳腺肿瘤超声弹性成像
超声检查论文：超声检查乳腺肿瘤超声弹性成像
【中文摘要】与乳腺癌是妇女常见的恶性肿瘤之一,严重威胁着女性的身心健康。乳腺癌的早发现、早诊断和早治疗是提高乳腺癌患者生存质量、生存率和降低死亡率的关键。长期以来,触诊是临床医生在乳腺疾病诊断中不可缺少的一种手段。通过触诊,临床医生可以感知肿块质地、活动度及其与周边的关系等,从而判断肿块的良恶性。然而,触诊只能触及到较大或位置表浅的病变,很大程度上依赖于医
生的主观经验,并且得到的只是一个定性信息。常规超声对乳腺良恶性病变的鉴别主要从形态、边界、内部回声、后方衰减、和淋巴结有无转移等方面进行综合分析。但是仍有一些病变不能通过这种方法得到明确诊断或判断其良恶性,比如早期病变虽有组织的弹性改变却没有或仅有不明显的超声表现。1991年Ophir等学者首次提出了“弹性成像”的概念,期望能准确反映组织的质地,得到的与病理组织结构有关的信息,为临床诊断提供帮助。近年来,超声弹性成像虽然取得了迅速的发展,但是对弹性图像的分析方法没有统一的标准。本研究的为比较超声弹性成像测值(包括面积比和直径比)及Itoh评分法对乳腺实性肿瘤的诊断价值。资料与方法1.临床资料收集2010年9月～2011年2月来山东大学齐鲁医院乳腺外科就诊并行手术治疗的56例女性患者,共62个实性肿块。患者年龄20～63岁,平均年龄35岁。术后病理证实恶性病变21个,其中浸润性导管癌14个,浸润性小叶癌4个,髓样癌3个；良性病变41个,其中乳腺腺病3个,脂肪瘤2个,
纤维腺瘤36个。病灶最大直径范围为44～344mm。2.方法使用GE LOGIQ E9和Philips iU22 xMATREX超声诊断仪,探头频率分别为
新型医学影像技术超声弹性成像
新型医学影像技术超声弹性成像随着科学技术的不断进步，医学领域也出现了许多令人惊叹的新技术。其中，超声弹性成像技术作为一种新型的医学影像技术，正逐渐被广泛应用于临床医疗中。本文将介绍超声弹性成像技术的原理、应用以及对医学诊断的意义。
一、超声弹性成像技术原理
超声弹性成像技术基于超声波在组织中的传播和反射特性，通过分析组织或器官在外部压力作用下的形变程度，来反映其组织结构和性质的一种非侵入性医学影像技术。该技术利用超声波的声速和频率的变化，来获得组织的弹性信息，从而实现对组织的成像。
二、超声弹性成像技术的应用
超声弹性成像技术在医学领域有着广泛的应用，尤其对于乳腺癌和肝病的诊断有着重要的意义。
1. 乳腺癌诊断
乳腺癌是女性最常见的恶性肿瘤之一，早期发现和诊断对于治疗的成功至关重要。传统的乳腺癌检查主要依赖于乳房的触诊和乳腺X线摄影，这种方法存在一定的局限性。而超声弹性成像技术通过对乳房的组织弹性进行定量测量，能够更准确地判断乳腺组织的恶性程度，提高乳腺癌的诊断效果。
2. 肝病诊断
肝病是世界范围内的重大健康问题，而超声弹性成像技术在肝病的
诊断中有着重要的应用价值。通过对肝脏组织的弹性特性进行评估，
可以帮助医生判断肝脏的硬度程度，从而对肝病的类型和严重程度进
行诊断。这种非侵入性的检查方法比起传统的肝穿刺活检更加方便和
安全。
三、超声弹性成像技术对医学诊断的意义
超声弹性成像技术在医学诊断中具有重要的意义，主要体现在以下
几个方面：
1. 无创性诊断
超声弹性成像技术是一种无创性的医学影像技术，不需要穿刺治疗
应变式弹性成像与剪切波弹性成像鉴别诊断乳腺良恶性结节的价值
应变式弹性成像与剪切波弹性成像鉴别诊断乳腺良恶性结节的价
值
乳腺结节是乳腺疾病中比较常见的一种病变，而对于乳腺结节的诊断，良恶性的鉴别诊断一直是临床医生面临的难题之一。在传统的乳腺结节诊断中，超声检查是一种常见且有效的方法，而在超声检查中，应变式弹性成像和剪切波弹性成像因其变形特征不同，具有一定的诊断价值。本文将从应变式弹性成像与剪切波弹性成像的原理、技术特点以及在乳腺结节鉴别诊断中的应用进行探讨，旨在阐明其在乳腺结节诊断中的重要价值。
应变式弹性成像和剪切波弹性成像是超声弹性成像技术的两种主要形式，其原理均基于组织在受力后的变形特征。应变式弹性成像通过比较组织在受力前后的变形程度，来反映组织的硬度特征。而剪切波弹性成像则是通过施加外力在组织内产生剪切波，观察剪切波在组织中的传播速度和传播情况来评估组织的弹性特征。两种技术都是基于超声成像的基础上，通过计算机处理和分析获得结构的弹性参数，能够较为准确的反映组织的硬度、弹性等特征。在乳腺结节鉴别诊断中，这两种技术都可以为医生提供更多的诊断信息。
在实际应用过程中，就乳腺结节的良恶性鉴别诊断而言，应变式弹性成像和剪切波弹性成像都具有一定的优势和价值。在对比性能上，应变式弹性成像更适用于表现组织的硬度变化，而且其图像显示对比度较高，易于观察。而剪切波弹性成像则更适合于检测深部组织的弹性特征，且其对于深部结节的观察更为准确。由于乳腺组织本身的特殊性，应变式弹性成像和剪切波弹性成像在对乳腺结节进行评估时，能够有效的避免组织纤维化、实性肿块以及囊性肿块等结节的混淆，从而更为准确地进行鉴别诊断。
超声组织弹性技术在乳腺疾病诊断中的应用
3分
病理诊断： 纤维腺瘤
凉州区中医医院
虑 左钼
良 乳靶
X-
性外
， 上线
以象
纤 维 瘤 可 能 性 大
限 多 发 占 位 ， 考
凉州区中医医院
4分
M.L. 25 yr. during breast-feeding
凉州区中医医院
病理诊断： 浸润性导管癌
凉州区中医医院
UE评分1分
恶性病灶：质地坚硬
4A
纤维腺瘤2分
4B
浸润性导管癌5分
凉州区中医医
A
B
凉州区中医医院
A
B
导管内乳头状瘤3分
浸润性导管癌5分
凉州区中医医院
甘肃省人民医院
病理诊断： 纤维囊性乳腺病伴局部慢性炎
凉州区中医医院
纤维腺瘤
浸润性导管癌
凉州区中医医院
X-
乳左 钼 腺乳 靶 癌外
上线 象 限 结 节 影 ， 疑 为
凉州区中医医院
病理：叶状囊肉瘤
乳腺病变US诊断的Logistic回归模型 研究对象
手术病理证实的375例患者共475个病灶 恶性病灶125个 良性病灶350个
凉州区中医医院
观察指标
1.患乳（左、右侧） 2.象限（中央区、外下象限、累及两个以上象限、内下象限、内上象 限、外上象限或腋尾区） 3.病灶最大径（＞50mm、20mm－50mm、＜20mm）
乳腺弹性成像评分标准
乳腺弹性成像评分标准
乳腺弹性成像（breast elastography）是一种无创的乳腺影像学检查方法，通过评估乳腺组织的硬度和弹性，可以帮助医生诊断乳腺疾病，特别是乳腺肿块。乳腺弹性成像评分标准是对乳腺弹性成像图像进行定量评价的指导标准，能够为临床提供客观、可重复的评估结果，对于乳腺疾病的诊断和治疗具有重要意义。
1. 弹性图像的获取。
乳腺弹性成像评分标准首先需要获取高质量的弹性图像。在进行乳腺弹性成像检查时，应当保证患者处于舒适的姿势，并且乳腺组织受到均匀的压力。操作人员应当熟练掌握探头的位置和角度，确保获取清晰、准确的弹性图像。
2. 弹性评分的标准。
乳腺弹性成像评分标准通常采用4分制或5分制进行评分。其中，1分表示组织非常软，5分表示组织非常硬，中间的2、3、4分则表示不同程度的硬度。评分标准应当考虑图像中的弹性区域的大小、颜色以及边界的清晰度等因素，确保评分结果客观准确。
3. 弹性评分的解释。
在进行乳腺弹性成像评分时，应当结合临床病史和其他影像学检查结果进行综合分析。根据弹性评分的结果，可以初步判断乳腺组织的硬度，进而对乳腺疾病进行诊断和鉴别诊断。同时，应当注意弹性评分的变化趋势，及时发现乳腺组织的异常情况。
4. 弹性评分的应用。
乳腺弹性成像评分标准在临床实践中具有广泛的应用前景。通过对乳腺弹性图像进行评分，可以及时发现乳腺肿块、乳腺增生、乳腺囊肿等疾病，为医生制定治
疗方案提供重要依据。此外，乳腺弹性成像评分标准还可以用于乳腺癌的筛查和辅助诊断，提高乳腺癌的早期诊断率。
5. 弹性评分的进展。
弹性成像在乳腺疾病检查中的
一、原理 生物组织的弹性或者硬度很大程度上依赖于组织的构成正常人体组织中不同的解剖结构之间也存在较小的弹性差异但在大多数情况下正常组织与病理性组织间存在较大的弹性差异比如正常乳腺组织中纤维组织比乳腺腺体硬腺体组织又比脂肪组织硬在某些良性肿瘤它们可比周围组织更软但在乳腺的硬癌多为致密的硬块其硬度明显大于周围组织
适用于讲座演讲授课培训等场景
弹性成像在乳腺疾病检查中的
弹性成像的应用概况
浙医二院 刘学明
超声弹性成像Ultrasonic elastography是近十余年来发展的一种新技术1991年由ophir等人提出1997年有人报道将该技术应用于乳腺疾病的检查初始以灰阶图显示发现良性肿瘤表现为明亮的团块恶性肿瘤表现为暗区第七届亚超会议有较多文章报道相继日立公司推出该技术国内少数单位开展此项工作近来多家公司推出该项技术
比如乳腺弹性成像有一组报道评为3分的与术后对照有纤维囊性增生8例纤维腺瘤32例不典型增生12例慢性炎症2例早期浸润性导管癌17例导管内癌2例浸润性小叶癌1例因此要了解在交界重叠处谨慎下结论
顺应性比值测量：比较二个区域的顺应性差异比颜色判断要相对客观对比的参照深度最好在同一平面因为同一深度上病灶与非病灶区域所接受的外力相同已有研究报道乳腺腺体的硬度是3.25kpa左右脂肪组织硬度是3.24kpa左右乳腺癌硬度比值4.3主要是良性病变的比值是多少
导管内乳头状瘤
应变式弹性成像与剪切波弹性成像鉴别诊断乳腺良恶性结节的价值
应变式弹性成像与剪切波弹性成像鉴别诊断乳腺良恶性结节的价
值
我们来了解一下应变式弹性成像和剪切波弹性成像的原理与特点。应变式弹性成像是
通过人工手动压迫乳腺组织，观察组织的变形程度，来评估组织的硬度与弹性。而剪切波
弹性成像则是通过产生机械振动或声波传导，测量组织内剪切波的传播速度，从而计算出
组织的弹性模量，以反映组织的硬度。两种技术在原理上有所不同，但都能够提供客观的
组织弹性信息，对于乳腺结节的评估具有重要的临床意义。
在乳腺结节的良恶性鉴别诊断方面，应变式弹性成像和剪切波弹性成像都具有独特的
优势。相比传统的超声检查，弹性成像技术能够直观地呈现出结节组织的硬度信息，为医
生提供更多的诊断依据。尤其是对一些乳腺纤维瘤、囊性乳腺病变等良性结节，其组织较软，与恶性结节有所不同，弹性成像技术可以更好地将两者区分开来。对于一些边缘模糊、形态不规则的结节，弹性成像技术也能够提供更准确的诊断信息。
除了在良恶性鉴别诊断中的优势外，弹性成像技术在临床应用中还具有广泛的适用性。它不仅可以用于乳腺结节的评估，还可以应用于其他部位的肿块、甲状腺疾病等疾病的诊断。而且，弹性成像技术的操作简便、无创伤，对患者无痛苦，减少了对患者的不适感，
受到了患者和医生的广泛好评。
弹性成像技术在乳腺结节的诊断中还存在一些挑战。一方面，由于乳腺组织的解剖结
构复杂，受到周围组织的挤压等因素影响，结节区域的弹性成像图像可能产生干扰，导致
诊断的不准确性。弹性成像技术的标准化还不够成熟，不同设备、不同技术操作者之间的
差异性也会影响到诊断结果的可比性。对于弹性成像技术的标准化操作、诊断标准的统一、技术操作者的规范培训等方面还需要进一步努力。
三分钟解析弹性成像
三分钟解析弹性成像
早在公元前400年，“医学之父”古希腊希波克拉底医生曾提到：“组织弹性的改变与病理有关”。组织间的弹性差异远大于声阻抗的差异，应用这种显著的差异，我们可以对组织良恶性进行更精确的鉴别诊断。
目前超声弹性成像分为以下三种：
1，应力式弹性成像（见图1）
指应用外力（手动加压、心跳、呼吸、脉搏）作用于被检组织，观察被检组织的应变情况，并以红黄蓝等彩阶显示出不同的硬度分布，目前主要应用于浅表组织，已在中高端彩超设备中普及。
图 1：应力式弹性成像
优势：实时、彩色的形变图，可有半定量评分及形变比值。
劣势：不是直观、量化反映弹性值，受人为影像大，应用范围局限。
2，点式剪切波弹性成像（见图2）
探头发射推力脉冲波（纵波），作用于组织，引起组织形变并产生剪切波（横波），计算剪切波速度以换算组织硬度，应用范围为腹部、浅表。
图2：点式剪切波弹性成像
优势：可以直接显示被检组织的硬度值、检查更直观、应用范围较广。
劣势：非实时、取样容积大小不可调、取样深度受限、参考值单一、无彩色图、测量重复性差。
3，实时剪切波弹性成像（E-成像）（见图3）
以马赫圆锥形式发射多组序列脉冲，通过连续多点快速动态聚焦作用于被检区域，并以极速成像平台高速捕获剪切波的传播过程及组织的形变信息，进而实时、全幅、全定量的显示组织质地信息(杨氏模量值Kpa)，此技术为法国声科影像专利
技术。它创新的采用了叠波成像技术，使得传统超声的纵波与剪切波的横波实时同屏显示。
图3：乳腺浸润性导管癌的实时剪切波弹性成像（典型面包圈征）
优势：实时全幅全定量显示，多参考值显示（最大值、最小值、平均值、平均差），取样框、定量工具大小可调，应用不受限（腹部、浅表、腔内、容积），重复性好，可应用于全身上下各个器官的慢性病分级、占位性病变鉴别诊断等。
超声弹性成像课件
❖早期发现并正确鉴别乳腺肿块的良恶性是减少乳腺癌 死亡率、提高患者生活质量的关键。
触诊
钼靶
超声 介入
乳腺 疾病
CT
MRI
超声检查新技术
❖超声因其无创、无放射性、廉价、操作简单等优势，已经成 为乳腺疾病最常用的检查手段。
二维 超声
彩色多普勒 介入性
CDFI
超声
超声 造影
超声自动乳腺 全容积成像
以彩色编码，用不同颜色标示不同硬度， 从而直观的反映出被测体与周围组织的硬 度差别
弹性成像原理
用颜色反映所检测组织的硬度 弹性系数小、受压后位移变化大的组织显 示为红色； 弹性系数大、受压后位移变化小的组织显 示为蓝色； 弹性系数中等的组织则显示为绿色。
病例
常规检查
弹性成像
乳腺导管内乳头状瘤
病例
2019年，Krouskop等报道乳腺内不同 组织硬度不同，从大到小分别为：浸润 性导管癌>非浸润性导管癌>乳腺纤维腺 瘤>乳腺正常组织>脂肪组织。
Real-time Tissue Elastography（RTE)
良性
恶性
软
硬
UE检查原理
手持探头加压并轻微振动
硬度不同的组织产生不同程度的形变
探头收集组织受压前后反射的回波信号， 计算其变形程度
弹性成像
超声弹性成像
超声弹性成像是一种新型超声诊断技术，能够研究传统超声无法探测的肿瘤及扩散疾病成像，正处于观察研究阶段，可应用于乳腺、甲状腺、前列腺等方面。原理
临床医生通过触诊定性评价和诊断乳腺肿块，其基础是组织硬度或弹性与病变的组织病理密切相关。组织的弹性依赖于其分子和微观结构,新的弹性成像技术提供了组织硬度的图像，也就是关于病变的组织特征的信息。超声弹性成像是利用生物组织的弹性信息帮助疾病的诊断。其基本原理为：根据各种不同组织的弹性系数不同，在相同外力作用下，弹性系数大的，引起的应变比较小；反之，弹性系数较小的，相应的应变比较大。也就是比较柔软的正常组织变形超过坚硬的肿瘤组织。弹性系数小、受压后位移变化大的组织显示为红色，弹性系数大、受压后位移变化小的组织显示为蓝色，弹性系数中等的组织显示为绿色。
优点
生物组织的弹性（或硬度）与病灶的生物学特性紧密相关，对于疾病的诊断具有重要的参考价值。作为一种全新的成像技术,它扩展了超声诊断理论的内涵和超声诊断范围，弥补了常规超声的不足,能更生动地显示、定位病变及鉴别病变性质，使现代超声技术更为完善，被称为继A型、B型、D型、M型之后的E 型超声模式。
分类
超声弹性成像可大致分为：血管内超声弹性成像及组织超声弹性成像两大类。1）血管内超声弹性成像是利用气囊、血压变化或者外部挤压来激励血管，估计血管的运动即位移，得到血管的应变分布，从而表征血管的弹性。2）组织超声弹性成像多采用静态/准静态的组织激励方法。利用探头或者一个探头-挤压板装置，沿着探头的纵向(轴向)压缩组织，给组织施加一个微小的应变。根据各种不同组织的弹性系数不同，再加外力或交变振动后其应变也不同，收集被测体某时间段内的各个信号片段，利用复合互相关方法对压迫前后反射的回波信号进行分析，估计组织内部不同位置的位移，从而计算出变形程度，再以灰阶或彩色编码成像。
乳腺超声弹性成像技术的原理及应用
