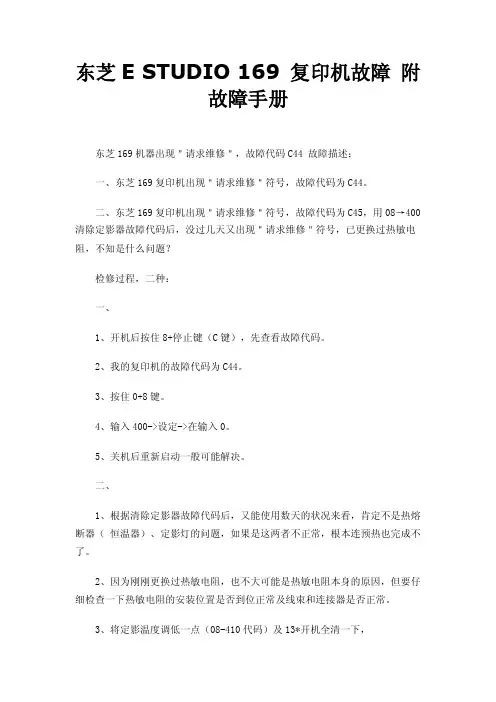

东芝169机器出现＂请求维修＂，故障代码C44 故障描述：
一、东芝169复印机出现＂请求维修＂符号，故障代码为C44。
二、东芝169复印机出现＂请求维修＂符号，故障代码为C45，用08→400清除定影器故障代码后，没过几天又出现＂请求维修＂符号，已更换过热敏电阻，不知是什么问题？
检修过程，二种：
一、
1、开机后按住8+停止键（C键），先查看故障代码。
2、我的复印机的故障代码为C44。
3、按住0+8键。
4、输入400->设定->在输入0。
5、关机后重新启动一般可能解决。
二、
1、根据清除定影器故障代码后，又能使用数天的状况来看，肯定不是热熔断器（恒温器）、定影灯的问题，如果是这两者不正常，根本连预热也完成不了。
2、因为刚刚更换过热敏电阻，也不大可能是热敏电阻本身的原因，但要仔细检查一下热敏电阻的安装位置是否到位正常及线束和连接器是否正常。
3、将定影温度调低一点（08-410代码）及13*开机全清一下，
4、如果都不行，只能用替换法来解决此故障，拿一整套定影器、主板等去测试，看到底是哪里的问题。
[分享]东芝169维修手册（内部资料）
东芝T169维修呼叫代码和调整代码
一：出错代码
C01：主电机锁死
C21：灯架初始化错误
C25：扫描单元检测器出错
C26：暴光灯未连接或浪涌检测出错
C38：替换的静电复印单元出错
C41：电源接通时热敏电阻不正常或加热器未连接
C43：定影器断接之后复印机处于预热状态，或待机状态后的热敏电阻不正常
C44：定影器断接之后复印机处于预热状态，或待机状态后的加热器不正常
东芝复印机维修模式及维修错误代码
东芝复印机维修模式及维修错误代码
#出现在板手和报错时,按需要8数字键和C键一起按下看提示什么错误代码。#更换纸张时无需切换副本尺寸,是自动的,直接复印即可。
#面板出现一个板手亮,但又可以复印,此时只需08开机输入252把值改为0即可清除。
同时按0和1键打开电源面板指示灯全部点亮,按清除/停止键解除
同时按0和2键打开电源机器进入老化方式,显示AG,同时按09键解除
同时按0 3或04键打开电源机器进入输入/输出检查方式,显示CH,输入不同的代码可以启动不同的部件,例如03-33暴光灯检查
同时按0和6键打开电源强制启动《定影器不加热》
同时按0和7键打开电源自动进稿器老化方式,显示AG,按09退出
按03/04键同时打开电源,进入输入/输出检查状态显示CH,退出同时按09键1主电机ON 11 OFF
2供纸辊离合器ON 12 OFF
3定位辊离合器ON 13 OFF
6调色剂电机ON 16 OFF
7冷却风扇ON 17 OFF
10 总计数器按P键
20扫描电机按P键移动50% 再按P键200%
21 镜头电机按P键移动50%在按P键200%
22 反光镜电机按P键移动50%再按P键200%
31转印输出按P键ON再按P键OFF
32 分离输出按P键ON再按P键OFF
33嚗光灯输出按P键ON再按P键OFF
34 预转印偏压按P键ON再按P键OFF
40 上纸盒电机按P键ON再按P键OFF
41 上纸盒供纸离合器按P键ON再按P键OFF
43 下纸盒电机按P键ON再按P键OFF
44 下纸盒供纸离合器按P键ON再按P键OFF
东芝复印机856维修手册
东芝复印机856维修手册
一、东芝856复印机基本概述
东芝856复印机是一款高性能的复印设备，广泛应用于企事业单位、学校和政府部门等场所。它具有以下特点：
1.高速复印：最高复印速度可达85页/分钟，满足大型办公需求。
2.高质量：采用高品质光学组件，确保复印效果清晰、细腻。
3.多种功能：支持复印、打印、扫描等多种功能，提高工作效率。
4.节能环保：符合我国节能环保政策，降低能耗，减少环境污染。
