污水管道设计
污水管道设计标准
污水管道设计标准污水管道是城市环境中污水处理系统的重要组成部分，具有排放和集中处理污水的功能。
污水管道的设计标准是确保污水井、管道材料、管道布局和施工质量等方面能够满足排放标准、安全性要求和可持续发展的需要。
本文将介绍污水管道设计标准的相关内容，以确保设计和施工过程中的规范性和可靠性。
1. 污水管道系统设计1.1 环境要求： - 污水管道系统应考虑当地气候条件、地下水位、地表沉降等环境因素，以确保管道系统的稳定和安全性。
- 污水管道系统应远离饮用水源和敏感区域，以避免交叉污染的可能性。
1.2 设计流量： - 根据当地人口密度、工业区域以及附近商业活动的特点，确定污水管道系统的设计流量。
设计流量应能满足污水排放和处理的要求，以确保系统的正常运行和安全性。
1.3 管道布局：- 污水管道应根据城市规划和土地利用情况，合理布置管道线路。
在布置过程中，应避免或减少交叉、拐弯和死角等不利于流动和清洁的设计。
- 管道布局应考虑将来城市发展和扩建的需求，预留足够的通行空间和容量。
1.4 管道材料： - 污水管道应选用耐高压、耐腐蚀和耐磨损的管材，如高密度聚乙烯（HDPE）管、玻璃钢管等。
选用的材料应符合相关国家和行业标准。
2. 污水井设计2.1 污水井类型： - 污水井一般分为检查井、冲洗井和调流井等类型。
通常在管道布置中将不同类型的井合理排列，以确保污水管道系统的完整性和可维护性。
2.2 井盖和井壁设计： - 污水井的井盖应设计结实耐压，能够承受车辆和行人的荷载。
井壁应采用耐腐蚀和耐磨损的材料，以确保井内环境的清洁和井壁的结构稳定性。
2.3 排气设计： - 污水井应设计排气装置，以确保井内气体的排放和通风。
排气装置的设计应满足安全性和环保要求。
3. 施工质量要求3.1 施工前准备：- 施工前应制定详细的施工方案和施工图，明确工程量和工期，并组织相关的技术人员和材料准备。
3.2 施工工艺： - 污水管道施工应按照相关的标准和规范进行。
污水管道施工方案管道布局与管径设计
污水管道施工方案管道布局与管径设计一、引言污水管道施工是城市建设中至关重要的环节，合理的管道布局与管径设计能够保证污水排放的高效性和安全性。
本文将围绕污水管道施工方案，重点探讨管道布局及管径设计的相关要点。
二、管道布局1. 分区布局根据城市的空间规划和排污需求，将污水管道划分为不同的区域进行布局。
根据地理条件、地形坡度等因素，合理安排管道的走向、分支及连接方式，确保各个区域的污水畅通无阻。
2. 集中布局在城市中心或商业区等人口密集地区，可以采用集中布局的方式，将多个建筑物的污水管道集中到一个处理中心。
这种布局方式可以降低设备建设和维护的成本，同时也利于管道的管理与检修。
3. 网状布局对于较大面积的居住区或工业区，采用网状布局的方式可以提高管道的冗余度和安全性。
通过设置污水处理站和分集水井等节点，形成多条并行、交叉的管道网络，确保污水的顺利排放和处理。
三、管径设计1. 流量计算根据污水的产生量和排放量，结合所在区域的人口密度和建筑物类型，进行合理的流量计算。
考虑到污水管道的日常使用和突发事件的可能性，应在计算中增加一定的安全系数。
2. 泵站选择对于需要通过抽水站进行提升的污水管道，需根据实际情况选择合适的泵站。
泵站的选择要考虑到泵的扬程和流量，确保泵能够满足所需的排水能力，并保证在运行过程中的稳定性和可靠性。
3. 管径选择根据流量计算结果，选择合适的管径对于确保污水的畅通非常重要。
管道过小会导致阻力增大、堵塞等问题，而过大的管道则会浪费成本和资源。
根据实际情况，结合管道的材质、坡度等因素，选择合适的管径进行设计。
4. 管道材质选择在污水管道施工中，管道材质的选择直接关系到施工的持久性和使用寿命。
根据管道所处环境的特点，选择耐腐蚀、耐压的材质，如玻璃钢管、塑料管等。
同时，还应注意管道的防渗漏措施，确保污水不会泄漏到地下水源或土壤中。
四、施工安全与环保在污水管道施工过程中，施工方必须注重安全与环保。
要严格按照相关法规和标准进行施工，合理设置警示标志，采取必要的安全措施，确保施工人员的安全。
污水管规范
污水管规范污水管道是指用于排放污水的管路系统，其规范和标准主要包括以下方面：一、管道材质：污水管道通常采用耐腐蚀、耐压强度高的材料，如塑料、铸铁等。
其中，塑料管道常用的材料有聚氯乙烯（PVC）、高密度聚乙烯（HDPE）等；铸铁管道一般采用球墨铸铁材质。
二、管道设计：1. 考虑流量：根据污水产生的流量、浓度等因素，确定管道的直径和梯度，以保证污水的流动畅通。
2. 施工容错：在设计时，要考虑到施工过程中可能出现的温度变化、地质条件等因素，采取相应的措施保证管道的稳定并降低施工难度。
3. 排水要求：根据污水排放的不同场景和要求，设计相应的排水方式，例如重力流动、泵送等。
4. 排气防冻措施：为防止污水管道中的气体阻塞或结冰，可以在设计中设置排气口和防冻设施。
三、管道敷设：1. 管道布置：根据实际情况，合理规划和布置污水管道的走向和位置，避免与其他管道、建筑物等发生冲突。
2. 敷设方式：根据不同的情况，采用埋地敷设或吊挂敷设的方式。
在埋地敷设时，要保证管道的深度和梯度，避免积水和截留污染物。
四、管道连接：1. 管件选择：根据管道的材质和要求，选择相应的管件，如弯头、三通、法兰等，保证连接的牢固性和密封性。
2. 管道连接方法：常见的连接方法有橡胶密封环连接、热熔连接等，根据管道材质和需求选择适合的连接方式。
五、管道维护：1. 清洗和检修：定期对污水管道进行清洗和检修，清除管道内的沉积物和积聚物，保证管道的正常运行。
2. 防腐处理：对于铸铁管道，可以进行防腐处理，延长其使用寿命。
3. 巡检和维护：定期巡检管道的状况，发现问题及时进行维修和更换。
污水管道规范的遵循，能够保证污水的顺利排放和处理，降低环境和健康方面的风险。
同时，规范的设计和施工也有利于提高管道的使用寿命和维护效率。
因此，在设计、施工和维护过程中，应严格按照相应的规范和标准进行操作，确保污水管道系统的可靠性和安全性。
污水管道设计方案完整版本
污水管道设计方案完整版本1. 引言本文档为污水管道设计方案的完整版本，将包括设计目标、设计原则、设计方案和施工计划等内容，以确保污水管道的可靠性和持久性。
2. 设计目标2.1 提高污水处理效率- 设计合理的管道布局，减少阻力，提高流量；- 选用高效的污水处理设备，提升处理效率。
2.2 确保环境友好- 采用适当的污水处理工艺，降低对环境的影响；- 预留足够的处理余量，以应对未来可能的变化。
2.3 保证工程安全- 严格遵循相关安全标准，确保施工过程中没有风险；- 考虑自然灾害等意外情况，采取相应的防护措施。
3. 设计原则3.1 综合考虑- 综合考虑各种因素，如地理环境、工程成本、施工难度等；- 通过多方面的权衡，做出全面的设计决策。
3.2 合规性和可持续性- 符合国家相关法规和标准，确保设计方案的合规性；- 考虑到节能、环保等因素，力求实现可持续发展。
3.3 创新和简便- 寻求创新设计和工艺，提高设备效率和工程可行性；- 避免过度复杂，保持方案的简洁性。
4. 设计方案4.1 管道布局- 根据地理环境和污水处理工艺要求，确定最佳的管道布局；- 考虑到管道井、井盖等设施的位置和数量，以保证维护便利性。
4.2 管道材料选择- 根据污水成分和处理工艺的要求，选择合适的管道材料；- 考虑到耐腐蚀性、强度和使用寿命等因素，确保管道的可靠性。
4.3 设备选型- 根据处理规模和水质要求，选择适当的污水处理设备；- 考虑到设备的运行效率、维护便利性和成本效益等因素。
5. 施工计划5.1 工期安排- 根据设计方案和施工难度，制定合理的工期安排；- 合理分配施工资源，确保按时完成工程。
5.2 质量控制- 制定施工质量控制方案，确保施工过程中的质量符合要求；- 加强施工监督，及时处理施工中的质量问题。
5.3 安全管理- 配备专业的安全管理人员，监督施工过程中的安全问题；- 制定施工安全计划，确保施工过程中没有安全风险。
6. 总结本文档所提供的污水管道设计方案完整版本旨在确保污水处理的高效性、环保性和安全性。
污水管道设计标准
污水管道设计标准引言本文档旨在阐述污水管道设计的标准和要求。
污水管道是城市基础设施中不可或缺的一部分，正确的设计和施工对于保障环境卫生和居民生活质量具有重要意义。
设计原则1. 安全性：污水管道设计应满足相关安全要求，防止污水外溢、漏水或管道破裂等事故发生。
2. 可靠性：管道应具有足够的强度和耐久性，能够长期稳定运行，减少维修和更换频率。
3. 畅通性：管道内径和坡度应按照污水流量进行合理设计，确保污水能够畅通无阻地流动。
4. 卫生性：设计应考虑到卫生要求，减少污水泄漏和异味传播的可能性，保障周边环境的卫生安全。
5. 维护性：设计应便于维护和清洁，方便排污口的检修和清理等工作。
6. 环保性：应采用环保的材料和技术，减少污染物的排放和对环境的不良影响。
设计要求1. 施工材料：应选择符合国家和行业规定的污水管道材料，具有耐腐蚀、耐压力和耐磨损等特性。
2. 管道布置：污水管道应布置在地下，避免穿越建筑物或人行道等敏感区域。
3. 内径设计：根据污水产生量和流速要求，合理确定管道的内径大小，以确保污水能够快速流动。
4. 坡度设计：管道应具有足够的坡度，以促使污水自行流动，并避免管道内部积水和堵塞。
5. 排气装置：在污水管道中适当设置排气装置，以防止污水管道内部负压引起的问题。
6. 制图和文件：设计应制作详细的管道布置图和相关文件，用于指导施工和维护操作。
7. 监测与检测：安装相应的监测装置，及时掌握污水管道运行状态，以便快速发现和解决问题。
结论污水管道设计的标准和要求对于保障城市环境卫生和居民生活质量至关重要。
设计人员应严格按照设计原则和要求进行设计，选择合适的材料和技术，并制作详细的制图和文件，以确保污水管道的安全、可靠和畅通运行。
还应加强监测与检测，及时发现和解决问题，确保污水管道的良好运行状态。

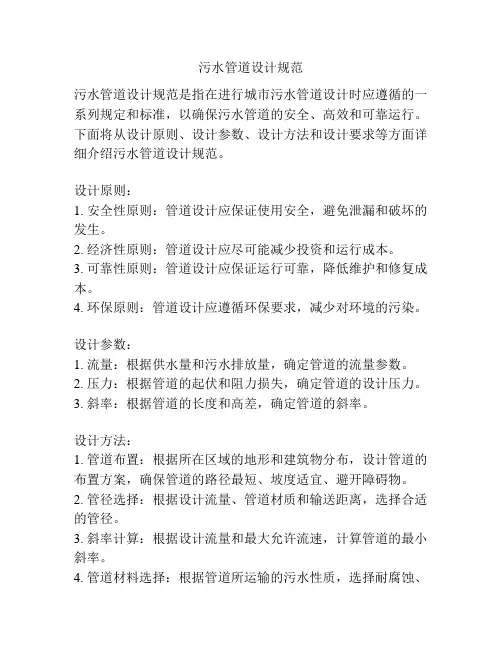

污水管道设计规范
污水管道设计规范污水管道设计规范是指在进行城市污水管道设计时应遵循的一系列规定和标准，以确保污水管道的安全、高效和可靠运行。
下面将从设计原则、设计参数、设计方法和设计要求等方面详细介绍污水管道设计规范。
设计原则：1. 安全性原则：管道设计应保证使用安全，避免泄漏和破坏的发生。
2. 经济性原则：管道设计应尽可能减少投资和运行成本。
3. 可靠性原则：管道设计应保证运行可靠，降低维护和修复成本。
4. 环保原则：管道设计应遵循环保要求，减少对环境的污染。
设计参数：1. 流量：根据供水量和污水排放量，确定管道的流量参数。
2. 压力：根据管道的起伏和阻力损失，确定管道的设计压力。
3. 斜率：根据管道的长度和高差，确定管道的斜率。
设计方法：1. 管道布置：根据所在区域的地形和建筑物分布，设计管道的布置方案，确保管道的路径最短、坡度适宜、避开障碍物。
2. 管径选择：根据设计流量、管道材质和输送距离，选择合适的管径。
3. 斜率计算：根据设计流量和最大允许流速，计算管道的最小斜率。
4. 管道材料选择：根据管道所运输的污水性质，选择耐腐蚀、耐磨损、耐高温等合适的材料。
5. 弯头和接头设计：根据管道路径的需要，合理设计弯头和接头，减小阻力损失。
6. 排气和冲洗设施：设计合适的排气和冲洗设施，确保管道畅通和清洁。
设计要求：1. 埋深：管道埋深应符合施工和安全规范要求，一般不小于1.5米，避免破坏和冻结。
2. 泄漏防止：设计布置阀门、法兰、密封等设施，减少泄漏的可能性。
3. 清洁和污染防治：设计合适的清洗和污染防治设施，保证管道的清洁和污染控制。
4. 疏堵设施：设计合适的疏堵设施，提高管道的维修和疏通效率。
5. 检修井和排放设施：合理设计检修井和排放设施，方便维护和排放。
总结：污水管道设计规范是保证污水管道设计安全、高效和可靠运行的重要依据，设计人员应根据设计原则、设计参数、设计方法和设计要求，合理布置管道路径、选择合适的材料和规格、设计合理的弯头和接头、设置排气和冲洗设施，并符合相关的埋深、泄漏防止、清洁和污染防治、疏堵设施、检修井和排放设施等要求，以确保污水管道的正常运行。
5污水管道设计计算举例
5污水管道设计计算举例污水管道设计计算是确保污水系统正常运行和满足需求的重要环节。
下面将举例说明如何进行污水管道设计计算。
1.需求分析首先，需要对所需的污水处理量进行需求分析。
例如，假设小区的日平均污水产生量为500立方米，根据该小区的人口数量和不同区域的污水产生量等数据来估算。
此外，还需确定污水管道的运输距离和出口要求。
2.管道尺寸计算在进行管道尺寸计算时，需要考虑多个因素，例如流速、管道长度、压力损失、排放要求等。
首先，确定污水管道的设计流速。
常用的流速范围为0.6-0.9m/s，但具体数值取决于污水的性质和管道材料。
假设选择流速为0.75m/s，则可以通过以下公式计算出污水管道的最小内径：A=Q/V，其中A为管道横截面积，Q为污水流量，V为流速。
3.压力损失计算在管道设计中，需要计算污水在管道中的压力损失。
压力损失是衡量流体通过管道系统时输送能力的指标，简单来说就是管道内部能量的损失。
压力损失与管道尺寸、长度、流速以及管道材料的摩阻系数等相关。
常用的计算方法包括Darcy-Weisbach公式和Hazan-Williams公式。
以选择Darcy-Weisbach公式为例，可以通过以下公式计算压力损失：ΔP= f * (L/D)*(ρ*V^2)/2，其中ΔP为压力损失，f为摩阻系数，L为管道长度，D为管道直径，ρ为污水密度，V为流速。
4.排放要求计算除了考虑管道尺寸和压力损失，污水管道设计还需满足排放要求。
这些要求可能包括管道的倾斜度、污水处理厂的负荷能力以及法规限制等。
根据排放要求，可以计算出允许的最大流速、最大流量等参数，并进行相应的调整。
在实际污水管道设计计算中，还需考虑一些其他因素，例如管道材料的选择、管道布置的优化，以及管道连接方式的合理性等。
此外，还需注意对设计参数进行修正和验证，确保管道设计的合理性和可靠性。
这只是污水管道设计计算的基本步骤和举例，实际设计中还会因具体情况而有所不同。
给排水工程规范要求之室内污水管道布置设计
给排水工程规范要求之室内污水管道布置设计在室内污水管道的布置设计中，遵循一定的规范要求是至关重要的。
正确的布置设计可确保污水的顺利排放和防止管道堵塞等问题的发生。
本文将从管道布置原则、布置设计要求以及常见问题及解决方法等方面进行探讨。
一、管道布置原则在进行室内污水管道布置设计时，需要遵循以下几个原则：1. 合理布局：根据实际情况，合理确定污水管道的走向和布置，充分考虑各个房间、楼层的使用功能和布局要求，确保污水管道的布置与整体建筑相协调。
2. 管道坡度：管道的坡度是保证污水自然流动的关键。
一般情况下，污水管道的坡度要求为每米0.005米，可以根据具体情况进行调整。
坡度过小会导致污水流速过慢，易造成管道堵塞；坡度过大则会增加压力损失，影响排水效果。
3. 管道直径：根据设计的排水量和流速，合理选择管道的直径。
管道的直径与排水量呈正相关关系，流速应控制在0.6-1.0m/s范围内，以确保污水的有效排放。
4. 管道支承：管道的支承是确保管道稳定、不发生位移和泄漏的重要环节。
在设计中，需要合理设置支架和吊架，确保管道的承重能力和稳定性。
二、布置设计要求在进行室内污水管道布置设计时，需要满足以下几个要求：1. 保持通畅：污水管道的布置应尽量保持通畅，避免存在弯曲、倾斜或多个连接点等情况。
同时，管道应设置检查孔或弯头，以便于管道维修和清理。
2. 避免交叉：在布置过程中，应尽量避免管道之间的交叉，避免不同用途的污水混合，以避免交叉感染和异味问题的发生。
3. 隔绝异味：为防止污水的异味扩散，应设置适当的密封装置，如水封弯头、密封盖等。
同时，应定期进行管道清理和消毒，确保管道的卫生和畅通。
4. 导热保温：对于处于低温环境中的污水管道，应采取保温措施，以防止管道结冰和温度损失。
常用的保温材料包括聚氨酯泡沫、岩棉等。
三、常见问题及解决方法在污水管道布置设计中，常常会遇到一些问题，下面列举几个常见问题及解决方法：1. 管道堵塞：当管道堵塞时，可以使用管道通清器进行疏通，或者使用化学清洁剂进行清洗。
污水管道工程施工组织设计
污水管道工程施工组织设计【一：正式风格】一、工程概况1. 施工单位：XXX工程有限公司2. 工程地点：XXX市3. 工程规模：污水管道总长度1000米，管道直径600mm，共设置3个污水处理站。
4. 工程周期：估计施工周期为6个月，包括设计、采购、施工和验收。
二、施工流程1. 前期准备1.1 工地准备：清理工地、建立施工工地围栏、布置施工用电及办公区域等。
1.2 材料准备：采购所需的管道、管件、阀门、施工设备等。
2. 桩基施工2.1 桩基测量：根据设计要求，确定桩基的位置和规格。
2.2 钻孔施工：使用钻机进行土层钻孔，提供稳定的基础支撑。
2.3 桩基浇筑：在钻孔孔底灌注混凝土，使桩基固定。
3. 管道铺设3.1 管道解包验收：对所采购的管道及配件进行检查，合格后方可使用。
3.2 挖槽施工：根据设计要求，在地面上挖出合适深度和宽度的槽。
3.3 管道安装：将管道和管件按照设计要求进行连接、固定。
4. 管道连接及测试4.1 管道连接：采用焊接或者其他连接方式，确保管道连接坚固。
4.2 管道测试：对铺设好的管道进行压力测试和水密性测试，确保质量合格。
5. 污水处理站建设5.1 设备安装：安装污水处理设备，包括污水泵、搅拌器、除磷设备等。
5.2 管道连接：将处理站与主管道连接，确保污水流通畅通。
5.3 电气接线：进行处理设备的电气接线工作。
6. 收尾工作6.1 清理工地：将施工现场进行清理，完善道路和围栏等。
6.2 验收检查：组织相关部门进行工程验收，确保工程质量合格。
三、安全措施1. 设立安全警示牌：在施工现场明显位置设置安全警示牌，提醒施工人员注意安全。
2. 安排专人负责安全工作：设立安全专职人员，负责现场安全管理和事故应急处理。
3. 定期进行安全教育培训：对施工人员进行安全教育培训，提高安全意识和应急处理能力。
4. 严格落实安全交底：对施工人员进行安全交底，确保每一个人都清晰安全规范和操作要求。
【二：简洁风格】一、工程概况1. 施工单位：XXX工程有限公司2. 工程地点：XXX市3. 工程规模：污水管道总长度1000米，管道直径600mm，共设置3个污水处理站。
污水管道系统的设计
2） 经验计算公式——根据经验 数值表进行数据拟合得到
2.3 2 .7 0 Qd .11 1.3 Qd≤5L/S 5L/S＜Qd＜1000L/S Qd≥1000L/S
经验计算公式
§2-3-2、污水定额及变化系数
2、工业废水总变化系数的确定
1） 实地调查和分析 2） 经验数值表
工业种类
冶金
化工
纺织
总变化系数 （KZ）
五、公式总结
通过上述几个公式，我们可以看出其共同 点为：
流量 变化系数 污水量定额 总人口（总产量）
§2-3
污水设计流量的确定
§2-3-2、污水定额及变化系数 一、污水定额
污水定额 排放系数 用水量定额
污水定额包括：居民生活污水定额、综合生活 污水定额、工业废水定额。
§2-3-2、污水定额及变化系数
•
•
正交式
截流式
•
•
平行式
分区式
•
•
分散式
环绕式
排水系统的布置形式
排 水 流 域 分 界 线
城市边界 43
42 41
干管
干管
40 干管
正交式
排水系统的布置形式
排 水 流 域 分 界 线
城市边界
43 42 41 干管 主干管
污水处理厂
干管
干管
40
截流式
排水系统的布置形式
干管 干管 干管 干管 主干管
（1）划分排水区域与排水流域
——排水区界是污水排水系统规划的界限。 ——排水流域是指在排水区界内，按照一定 要求所划分的不同排水区域。 划 分 依 （2）地面的大型障碍物或铁路； 据 （3）面积大小。
（1）地形（等高线：分水线等）；
给排水工程规范要求之污水管道布置设计
给排水工程规范要求之污水管道布置设计污水管道布置设计是给排水工程中至关重要的一环。
合理的管道布置设计可确保污水系统的运行顺利，同时最大限度地减少了环境污染和人身健康的风险。
本文将介绍污水管道布置设计的规范要求，以帮助工程师和设计师有效地进行工程设计。
1. 污水管道布置的基本原则污水管道布置应遵循以下基本原则：1.1 合理布置：根据污水生成点和用水点的位置，合理选择管道布置的路径，确保污水流动的连续性和顺畅性。
1.2 避免交叉与重叠：避免在管道布置中发生交叉与重叠现象，以防止管道之间的混合和污染交叉。
1.3 确保坡度：在污水管道布置中，要保证管道具有足够的坡度，以促使污水自然流动，避免堵塞现象的发生。
1.4 简化布置：尽量采用简洁的布置方案，减少管道的长度和弯曲，以提高管道系统的运行效率。
2. 污水管道布置的容量要求2.1 管线尺寸选择：根据污水系统的设计流量和计算管道的水力特性，合理选择污水管道的直径和壁厚，确保管道有足够的容量来满足系统需求。
2.2 承压能力：在污水管道布置设计中，要确保管道和连接件的承压能力足够强，能够承受系统中的压力变化和外界的负荷。
2.3 排水坡度：污水管道的排水坡度应根据设计流量来确定，以确保污水在管道中稳定流动，避免积水和堵塞的问题。
3. 污水管道布置的材料和连接要求3.1 材料选择：在污水管道布置设计中，要选用耐腐蚀且具有一定强度的材料，如铸铁、钢管、塑料等，以确保管道系统的耐久性和可靠性。
3.2 连接方式：污水管道的连接方式应考虑到密封性和可拆卸性，一般常用的连接方式有橡胶密封、法兰连接和焊接等。
3.3 防腐处理：在污水管道布置中，需要对金属材料进行防腐处理，以避免长期暴露于湿度和污染环境中导致腐蚀和破损。
4. 污水管道布置的安全要求4.1 防水安全：在污水管道布置设计中，要确保管道系统具有良好的密封性，避免漏水和渗漏现象的发生。
4.2 防火安全：在污水管道布置设计时，要合理选择材料和布置位置，以提高系统的防火性能，避免火灾发生和扩散。
雨污水管道布置设计
雨污水管道布置设计1. 引言本文档旨在为雨污水管道的布置设计提供详细建议。
雨污水管道的科学合理布置对于城市排水系统的安全运行和环境保护至关重要。
2. 布置设计原则2.1 整体规划：在设计雨污水管道布置时，应考虑整体城市布局和排水系统的需求。
根据城市的地势和建筑分布，合理确定雨污水管道的主干线和支线，确保排水效果良好。
2.2 功能分区：根据不同区域的功能需求和水源污染情况，将城市划分为不同的功能分区，并相应进行雨污水管道布置设计。
例如，将工业区和居住区分别设计相应的管道网络，以避免交叉污染。
2.3 安全性考虑：在设计雨污水管道布置时，应考虑地质条件和环境因素，避免管道受损或外部环境对管道造成影响。
确保管道布置安全可靠，减少安全隐患。
3. 布置设计步骤3.1 数据收集：收集相关区域的地理、地质和人口数据，以便进行合理布置设计。
3.2 地形分析：根据地形高低差和自然地理条件，确定雨污水管道的主干线和支线走向。
3.3 管道规格确定：根据区域的排水需求和水质情况，确定适当的管道规格和材料。
3.4 排水设施布置：基于排水需求和功能分区，合理布置雨污水井、泵站等排水设施。
3.5 管线连接设计：根据管道走向和管径，设计合理的管线连接方式，确保管道衔接紧密，减少泄漏风险。
4. 注意事项4.1 法律规范：在进行雨污水管道布置设计时，应遵守相关的法律法规和环保要求，确保设计方案合法合规。
4.2 检修与维护：设计时应考虑到雨污水管道的检修与维护需求，合理设置检修井和维修通道，便于后期维护工作进行。
5. 结论通过科学合理的雨污水管道布置设计，可以实现城市排水系统的高效安全运行和水环境的保护。
设计人员在进行布置设计时，应综合考虑整体规划、功能分区、安全性等因素，并遵守相关法律规范，以保证设计方案的可行性和合理性。
污水管网水力计算-污水管道设计
污水管网水力计算-污水管道设计污水管网水力计算-污水管道设计污水管道系统的工程设计包括：①设计基础数据的收集;②污水管道系统的平面布置;③污水管道设计流量计算和水力计算;④污水管道系统附属构筑物的选择与设计;⑤污水管道在街道横断面上位置的确定;⑥绘制污水管道系统平面图和纵剖面图。
1.污水管道设计方案的确定⑴设计资料的调查进行排水工程设计时，通常需要有以下几方面的基础资料：①有关明确任务的资料;②有关自然因素方面的资料地形图，气象资料，水文资料地质资料等。
③有关工程情况的资料包括道路的现状和规划，地面建筑物和地铁及其它地下建筑的位置和高程，各种地下管线的位置，本地区建筑材料、管道制品以及电力供应的情况和价格，安装单位的等级和装备情况等。
⑵设计方案的确定在掌握了较为完整可靠的设计基础资料后，设计人员根据工程的要求和特点，对工程中一些原则性的、涉及面较广的问题提出了不同的解决办法，这样就构成了不同的设计方案。
对提出的设计方案需要进行技术经济评价，其步骤和方法是：①建立方案的技术经济数学模型;②解技术经济数学模型;③方案的技术经济比较;④综合评价与决策。
2.污水管网的水力计算包括以下几个方面：⑴污水设计流量的确定城市污水总的设计流量是居住区生活污水、工业企业生活污水和工业废水设计流量三部分之和，在地下水位较高的地区，还应加入地下水涌入量。
当设计污水管道系统时，应分别列表计算各居住区生活污水、工业废水和工厂生活污水设计流量，然后得出污水设计流量综合表。
⑵污水管道的水力计算①水力计算的基本公式污水管道水力计算的目的，在于合理的经济的选择管道断面尺寸、坡度和埋深。
②污水管道水力计算的设计数据设计充满度：指的是在设计流量下，污水在管道中的水深和管道直径的比值。
设计流速：和设计流量、设计充满度相应的水流平均速度叫做设计流速。
为了防止管道中产生淤积或冲刷，设计流速不宜过小或过大，应在最大和最小设计流速范围之内。
最小管径：一般在污水管道系统的上游部分，设计污水流量很小，若根据流量计算，则管径会很小，且易堵塞，因此，为了养护的方便，常规定一个允许的最小管径最小设计坡度：在污水管道系统设计时，通常使管道埋设坡度与设计地区的地面坡度基本一致，但管道坡度造成的流速应等于或大于最小设计流速，以防止管道内产生沉淀，因此，将相应于管内流速为最小设计流速时的管道坡度称为最小设计坡度。
污水管道设计
（3）计算每一设计管段的地面坡度，作为确定 管道坡度时的参考。
（4）根据管段的设计流量，参照地面坡度，确 定各设计管段的管径、设计流速、设计坡度和设计 充满度。
在水力计算中，由于 Q、D、I、v、h/D各水力因素之间存在着相互
12
（2）管顶平接：是指在水力
计算中，使上游管段终端和 下游管段起端的管顶标高相 同。采用管顶平接时，下游 管段的埋深将增加。
优点：水力条件好 缺点：下游的管道埋深较大
13
注意： （1）下游管段起端的水面和管内底标高都不得高于上游管
段终端的水面和管内底标高。 （2）当管道敷设地区的地面坡度很大时，为调整管内流速
河
‰ 至污水厂
22
2．街坊编号并计算其面积
将街坊依次编号并计算其面积，列入表中。用箭 头标出各街坊污水排出的方向。
23
街坊编号 街坊面积
（ha） 街坊编号
街坊面积 （ha）
街坊编号
街坊面积 （ha）
街坊编号
街坊面积 （ha）
街坊面积汇总表
1
234567
1.21 1.70 2.08 1.98 2.20 2.20 1.43
D·h/D＝0.30×0.51＝0.153 m，列入表中第8项。
3.求各设计管段上、下端的管内底标高和埋设深度。
高程计算：
首先确定管网系统的控制点。本例中离污水厂较远的干
管起点有8、11、15及工厂出水口1点，这些点都可能成为管 道系统的控制点。8、11、16三点的埋深可由最小覆土厚度 的限值决定，但因干管与等高线垂直布置，干管坡度可与地 面坡度相近，因此埋深增加不多，整个管线上又无个别低洼 点，故8、11、16三点的埋深不能控制整个主干管的埋设深 度。对主干管埋深起决定作用的控制点则是1点。
污水管道系统设计
KZ=Kd Kh
Kd——日变化系数，是最大日污水量与平均日污水量的比值 Kh——时变化系数，是最大日最大时污水量与最大日平均时
污水量的比值
因为一般城市缺乏日变化系数和时变化系数的数据，要直接采用上
式计算总变化系数有困难。
总变化系数与平均流量之间有一定的关系。 平均流量越大，总变
化系数越小。
生活污水量总变化系数
（一）确定排水体制和排水区界，划分排水流域
1、排水体制的确定 根据《室外排水设计规范》规定，一般新建的城市和地区排水系统采用
分流制；对老城区排水系统的改建可采用合流制。并兼顾考虑环境保护的 要求、造价和维护管理等方面。 2、确定排水区界
排水区界是污水排水系统设置的界限。凡是采用完善卫生设备的建筑区 都应设置污水管道。
根据流域地势确定污水需要抽升的地区（局部泵站）。
中途泵站 泵
站
设 局部泵站 置
地
点
总泵站
（五）控制点的确定（P76）
——对管道系统的埋深起控制作用的点，通常在管道起点 或最低最远点。
各条管道的起点大都是该条管道的控制点。这些控制 点中离污水厂最远的那点，通常是整个系统的控制点。
确定控制点的标高， 一方面，要保证排水区域 内各点的污水都能够排出； 另一方面，不能因为照顾 个别控制点而增加整个管 道系统的埋深。
主干管布置在坚硬密实土壤中
尽量少穿河流、铁路、山谷和高地 避免与地下构筑物交叉
不宜敷设在繁忙、狭窄的街道下
（通常设在污水量较大一侧或地下管线较少一侧的人行道、 绿化带或慢车道下，当道路宽度超过40米时，可考虑在道路两 侧各设一条污水管）
集中流量尽量排入上游
II I
IV
III
污水管道设计
污水管道设计一确定排水界限，划分排水流域1确定排水界限：确定污水排水系统的界限，以建筑区划分，污水排水系统是由城镇规划的设计规划决定的.2划分排水流域A.地形起伏：按等高线划分水线B.平坦地区：按面积街区划分C.排水干管：用一条或多干管排除一个流域中的污水二管道定线和平面布置的组合1污水管道系统定线：在城镇总平面图上确定污水管道的位置和走向（名词管道定线）2污水排水系统和平面布置的组成及定线的主要原则A.污水排水系统管道的组成a支管:接纳街坊污水b干管：接纳支管污水c主干管接纳干管污水管道定线一般是按照先大后小进行的顺序进行的:即先确定污水排出口的位置级污水处理厂的厂址位置，据此再拟定污水主干管的位置和走向然后再确定各排水流域的干管和位置和走向,再在各流域内确定个支管的位置和走向管道定线的主要原则使污水尽量按重力流方式排出，用较短的管线排除较大面积的污水，布置中尽量减少深埋，又减少提升泵站的数量（管线短埋深浅少提升）3影响平面布置的因素A地形—顺坡排水B排水体制排水体制决定排水系统的组成（有几套排水管系统）,采用分流制时两套系统应互相协调C污水厂.出水口泵站的位置污水厂和出水口的位置和数量决定污水主干管的位置和走向：主干管必须通向污水厂D地址条件a主干管必须布置在坚硬密实的土壤中,尽量避免穿越高地。
基岩浅入地带或基质土壤不良地带尽量避免与河道。
山谷.铁路.各种地下建筑交叉。
必须交叉时宜垂直交叉，可采用倒虹管或官桥穿过河道.山谷等E道路及交通状况管道不宜布置在交通繁忙而狭窄的街道下；道路较宽时可在道路两边平行布置，分别收集道路两边支管接入的污水F排水量大的工厂和建筑物的位置接入污水干管起端是有利的，这样管道直径大，铺设坡度可以减小，可以降低管道的埋深。
G地下管线和地下构筑物情况4干管布置排水区域较低的地方A干管与等高线垂直主干管与等高线平行B主干管与等高线垂直干管与等高线平行但要设置跌水井平行式适用范围:地势向河流方向较大倾斜的地区优缺点:可避免管道冲刷排水迅速5支管形式A低边式B围坊式C穿坊式6平面图内容三控制点确定和泵站设置地点对管道系统埋深起控制作用的地点是控制点1各条管道的起点就是这条管道的控制点，因为其埋深控制整条管道的埋深而整个系统的控制地点可能是A离出水口最远的一个管道的控制点B深度较深的工厂污水排出口C地形低洼区域内的污水管道起点2避免因个别控制点加大管道埋深的措施采用高强度管材局部填土设提升泵站3污水泵站的设置在污水排水系统中,污水泵站按作用一般分为：A分类中途泵站:当埋深超过最大埋深时，设置泵站提高下游管道的位置局部泵站：抽开局部污水的泵站，将局部低洼地区的污水提升到地势较高的地区的污水管道中，或者是将高层建筑的地下室.地铁各种建筑产生的污水提升到附近的城市污水管道中终点泵站：设置在污水厂，最终提升污水泵到污水处理构筑物内1.不满流设计（水深和管道直径的比值h/D):A。
浅谈市政污水压力管道的设计
浅谈市政污水压力管道的设计市政污水压力管道是城市污水排放系统的重要组成部分，是将污水从住宅、商业和工业区域输送到污水处理厂的关键设施。
其设计对于城市的环境卫生、居民生活质量和城市形象有着至关重要的作用。
本文将从设计的角度对市政污水压力管道进行浅谈，以期为相关专业人士提供一些参考和启发。
一、流量计算市政污水管道的设计首先要考虑的是流量计算。
污水的流量计算可以根据户数、用水人口、生产设施等来确定。
还要考虑城市的发展规划，比如未来5-10年的发展规划，这样才能够避免管道的过度设计或是不足设计。
而对于污水管道来说，一般按照每个工作日的污水流量不应超过设计流量的120%来进行设计。
二、管道材质市政污水压力管道的材质选择非常重要，一般来说市政污水压力管道常用的材料有PVC、PE、钢质和铸铁等。
PVC管道的优点是造价低，施工简单，使用寿命长，但其耐压能力较弱，无法承受高压气体或液体。
PE管道的优点是具有较高的抗拉强度和冲击性能，适用于不同地形环境，并且具有较好的耐化学性。
钢质管道的耐压性能较好，可以承受高压气体或液体，但是使用寿命相对较短。
铸铁管道的强度高，耐腐蚀性强，但是其重量较大，施工难度也相对较大。
根据具体的使用环境和使用要求进行合理的选择。
三、管道安装市政污水压力管道的安装非常重要，一般来说要求安装平整，管壁要求光滑，连接处要求牢固。
对于地下埋设的管道，还要考虑土质和地下水位等因素。
安装过程中还需要进行压力测试，以确保管道的安全可靠。
可以利用超声波波测量仪检测管道墙厚和气体泄漏情况，确保管道质量。
四、管道布局市政污水压力管道的布局是管道设计中的重要环节，合理的布局可以减小管道的阻力，降低管道的压力损失，减少管道的泄漏概率。
一般来说，可以设计多管并行布局，或是采用不同的管径进行布局，以适应不同的流量需求和管道长度。
还要合理设计管道的支架和架空，以保证管道的稳定性和安全性。
五、管道维护市政污水压力管道的维护非常重要，只有做好管道的维护工作，才能够确保管道的正常运行和使用寿命。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
污水管道设计一确定排水界限，划分排水流域1确定排水界限：确定污水排水系统的界限，以建筑区划分，污水排水系统是由城镇规划的设计规划决定的。
2划分排水流域A.地形起伏：按等高线划分水线B.平坦地区：按面积街区划分C.排水干管：用一条或多干管排除一个流域中的污水二管道定线和平面布置的组合1污水管道系统定线：在城镇总平面图上确定污水管道的位置和走向（名词管道定线）2污水排水系统和平面布置的组成及定线的主要原则A.污水排水系统管道的组成a支管：接纳街坊污水b干管：接纳支管污水c主干管接纳干管污水管道定线一般是按照先大后小进行的顺序进行的：即先确定污水排出口的位置级污水处理厂的厂址位置，据此再拟定污水主干管的位置和走向然后再确定各排水流域的干管和位置和走向，再在各流域内确定个支管的位置和走向管道定线的主要原则使污水尽量按重力流方式排出，用较短的管线排除较大面积的污水，布置中尽量减少深埋，又减少提升泵站的数量（管线短埋深浅少提升）3影响平面布置的因素A地形-顺坡排水B排水体制排水体制决定排水系统的组成（有几套排水管系统），采用分流制时两套系统应互相协调C污水厂.出水口泵站的位置污水厂和出水口的位置和数量决定污水主干管的位置和走向：主干管必须通向污水厂D地址条件a主干管必须布置在坚硬密实的土壤中，尽量避免穿越高地.基岩浅入地带或基质土壤不良地带尽量避免与河道.山谷.铁路.各种地下建筑交叉。
必须交叉时宜垂直交叉，可采用倒虹管或官桥穿过河道.山谷等E道路及交通状况管道不宜布置在交通繁忙而狭窄的街道下；道路较宽时可在道路两边平行布置，分别收集道路两边支管接入的污水F排水量大的工厂和建筑物的位置接入污水干管起端是有利的，这样管道直径大，铺设坡度可以减小，可以降低管道的埋深。
G地下管线和地下构筑物情况4干管布置排水区域较低的地方A干管与等高线垂直主干管与等高线平行B主干管与等高线垂直干管与等高线平行但要设置跌水井平行式适用范围：地势向河流方向较大倾斜的地区优缺点：可避免管道冲刷排水迅速5支管形式A低边式B围坊式C穿坊式6平面图内容三控制点确定和泵站设置地点对管道系统埋深起控制作用的地点是控制点1各条管道的起点就是这条管道的控制点，因为其埋深控制整条管道的埋深而整个系统的控制地点可能是A离出水口最远的一个管道的控制点B深度较深的工厂污水排出口C地形低洼区域内的污水管道起点2避免因个别控制点加大管道埋深的措施采用高强度管材局部填土设提升泵站3污水泵站的设置在污水排水系统中，污水泵站按作用一般分为：A分类中途泵站：当埋深超过最大埋深时，设置泵站提高下游管道的位置局部泵站：抽开局部污水的泵站，将局部低洼地区的污水提升到地势较高的地区的污水管道中，或者是将高层建筑的地下室.地铁各种建筑产生的污水提升到附近的城市污水管道中终点泵站：设置在污水厂，最终提升污水泵到污水处理构筑物内1.不满流设计（水深和管道直径的比值h/D）:A.防止污水从检查井溢出B.防止管中厌氧分解发生的沼气和汽油气体的产生爆炸C.便于管道疏通和维护管理2.水力计算的设计规定（管道设计涉及的参数）：A.设计充满度（污水在管道中水深h和管道直径D的比值）为什么不满流？a.流量变化大，难精确计算，预留污水增长空隙，避免污水溢出b.有利于管道通风，防止管道爆炸c.便于管道疏通和维护。
B.设计流速（和设计流量、设计充满度相应的水流平均流速）：a.最小设计流速，保证管道内不发生淤积的流速为0.6m/s b.最大涉及流速，保证管道不被冲刷损坏流速（金属管道<10m/s非金属管道<5m/s）C.最小设计坡度：相应于管内流速为最小设计流速时的管道坡度交做最小设计坡度，即保证管道内污物不淤积的坡度。
D.最小管径:a.养护方便（若根据流量计算，则管径会很小）b.减小管道的深埋（此外采用较大管径，可选用较小坡度，是管道埋深减小）c.不计算管段（该管段设计流量小于最小管径、最小流速，直接选用最小管径和最小设计坡度）污水设计流量：污水排水系统各项设备极其附属构筑物应保证通过的污水最大流量设计管段：两个检查井之间，设计流量不变，且采用同样的管径和坡度的计算管段设计管段的设计流量：是下述本段流量，转输流量和集中流量三者之和每一个设计管段的设计流量可能包括以下几种流量：（1）本段流量q1：由本设计管段的服务区上流来的污水量（2）传输流量q2：从上游管段或者旁侧管段流来的污水量（3）集中流量q3：从工业企业或者其他大型公共建筑流来的污水量区域排水系统：将两个以上的城镇污水统一排除和处理的系统。
优点：污水厂少，集约化，方便经济，污水厂占地面积小，节省土地，水质水量变化小，运行稳定，有利于形成统一水资源管理体系。
缺点：工业废水量大是影响水处理效果，规模大运行困难，投入大收益慢。
水泵：提升和运输液体的机器。
水泵分类：（1）叶片式水泵（2）容积式水泵（3）其他类型水泵。
（4）往复泵（5）轴流泵（6）混流泵（7）离心泵离心泵工作原理：离心泵的工作过程，实际上是一个能量传输和转化的过程，它把电动及高速旋转的机械能转化为被抽升水的动能和势能。
第四五六七章一．截流式合流制管渠系统特点？1.晴天时：只有污水和工业废水，以较小的充满度全部输入污水处理厂2.暴雨时：雨水、污水、工业废水的混合污水以满流输入污水厂，另有部分混合污水溢流到河流。
3.雨势减小时：充满度减小，趋向晴天混合污水4.天晴后：生活污水加工业废水大于等于不满流全部输入污水厂。
二、截流式合流制的优缺点优点：管道单一，总的造价较低，总的工期短；街道上占地少；初期雨水全部处理。
缺点：管渠中及污水处理厂流量变化大；填埋比分流制大；周期性污染（暴雨溢流，晴天淤积）三、合流制管渠系统的使用条件1.排水区域内有一处或多处水源充沛的水体，其流量和流速都足够大，一定量混合污水排入后对水体造成的污染危害程度都在允许的范围内；2.街坊和街道建设比较完善，必须采用暗管渠排除雨水，而街道横断面又较窄，管渠的设置位置受到限制；3.地面有一定的坡度倾向水体，当水体高水位时，岸边不受淹没。
污水在中途不需要泵汲。
四、1.截流倍数n0：当溢流井内的水流刚达到溢流状态时，转输的雨水量与旱流流量的比值，称为截流倍数。
五．城市旧合流制排水管渠系统的改造：改合流制为分流制；改截流式合流制；对溢流的混合污水进行适当处理；对溢流的混合污水量进行控制。
六．海绵城市：是指城市能够像海绵一样，在适应环境变化和应对自然灾害等方面具有良好的弹性，下雨时吸水、蓄水、渗水、净水，需要时将蓄存的水释放并加以利用。
对管渠材料的要求：强度足够、耐磨、耐腐蚀、不透水、光滑、就地取材常用排水管道的材料及制品：1.砼管和钢筋砼管：分类：混凝土管DN<400mm L=1m轻型钢筋砼管DN=100-1800mm L=2m重型钢筋砼管DN=300-1550mm L=2m 管口:承插式企口式平口式 2.陶土管：由塑型粘土制成，抗腐蚀，光滑，不透水，耐磨损，质地易脆化工常用：酸碱废水DN<800mm L=300-1000mm管口：承插式平口式3.金属管：分类：铸铁管钢管常用：压力管道，泵站进出水管，倒虹管4.塑料管：PVC-U塑料管5.砖石浆砌或刚钢混大型管渠特点：现场浇筑，抗压、抗震、抗腐蚀能力强，无法预制试用条件：大管径，断面大于1.5m管渠材料的选择原则：考虑管材的造价；根据输送水质情况进行比较选择；考虑管材的试用条件；管渠材料应尽可能就地取材，便于供应和运输排水管道的基础；组成：地基：管沟槽底的土壤部分；基础：排水管与地基间经过人工处理过的或专门建造的设施；管座：是排水管下侧与基础间的部分。
作用：地基承受管子和基础的重量、管内水重、管上土压力和地面上的荷载；基础均匀分布集中荷载，减少对地基单位面积压力，使管道安全稳定运行；管座：使管子与基础连成一体，减小对地基的压力和对管子的反力。
混凝土带形基础：沿管道全长敷设。
适用土壤条件差、震区、重要管道处。
按管座的形式，分为90°、135°、180°三种管座基础倒虹管：排水管渠遇到河流、山涧、洼地或地下构筑物等障碍物时，不能按原有的坡度埋设，而是按下凹的折线方式从障碍物下通过，这种管道称为倒虹管。
组成：进水井下行管平行管上行管出水井出水口的形式：淹没式江心分散式一字式八字式污水管渠出水口一般采用非淹没式。
排水管渠常见故障:污物淤塞管道；过重的外荷载、地基不均匀沉陷；污水的侵蚀作用，使管渠损坏、裂缝或腐蚀等。
维护管理的主要任务：验收排水管渠；监督排水管渠使用规则的执行；经常检查、冲洗或清通排水管渠，以维护其通水能力，防止污水倒灌；修理管渠及其构筑物，并处理意外事故等。
管渠的清通：1.缓车清通法2.高压水射流清通法3.水冲刷清通法1、收集、输送——>污水的处理——>污水的排放2、排水工程(水污染控制工程)的定义：在城市中建设的、用于收集、输送、处理和处置污水的一整套工程设施。
3、排水工程（水污染控制工程）基本任务：是保护环境免受污染，以促进工农业生产的发展和保障人民的健康和正常生活；（1）收集各种五岁并及时将其输送至适当地点；（2）妥善处理后排放或再利用。
4、排水工程的作用：（1）保护和改善环境，消除污水危害；（2）有利于人们的健康；（3）充分利用水资源5、污水概念场的目标追求：（1）让污水再生，深度去除有毒有害物质。
（2）提高污水处理厂能源自给率，最终零能耗。
（3）污泥最终走向社会和自然，减少对外部化学品的使用。
（4）感官舒适、建筑和谐、环境互通。
6、污水或废水的概念：水在使用过程中受到不同程度的污染，改变了原有的化学成分或物理性质，这些污染后的水叫污水或废水。
7、污水分类：按照来源分：生活污水、工业废水（生产废水、生产污水）、降水8、城市污水的定义：是指排入城镇污水排水系统的生活污水和工业废水。
污水量的计量单位——L、m3污水污染程度的计量单位——mg/L、g/m39、排水系统定义：排水的收集、运输、处理和排放等设施以一定方式组合成的总体、为排水系统。
10、排水系统的组成：（1）管道系统（排水官网），包括排水设备、检查井灌渠，水泵站等工程设施。
（2）污水处理系统（污水处理厂），包括城市及企业污水厂中的各种建筑物。
11、(一)排放水体：河流：典型例子桂林七里店、第四、北冲污水处理厂；深海排放：上海竹园、浙江宁波、福建厦门（二）灌溉农田;(三)、重复使用：自然复用；间接复用：注入地下，补充地下水; 直接复用：污水处理后，直接作工业用水、小区杂用水。
12、合流制排水系统定义：将生活污水、工业废水和雨水混合在同一个管渠内排除的系统。
13、合流制排水系统分类：（1）直接合流制：是排除的混合污水不是经处理直接就近排入水体。
