直流电机参数
直流无刷电机 参数
直流无刷电机参数直流无刷电机是一种能够将直流电能转化为机械能的动力装置。
它通过电磁感应的原理，利用电流和磁场之间的相互作用产生转矩，从而驱动机械设备运动。
直流无刷电机广泛应用于工业、交通、家用电器等领域，具有高效率、低噪音、长寿命等优点。
直流无刷电机的参数主要包括功率、电压、电流、转速和扭矩等。
功率是指电机的输出功率，通常用单位瓦特（W）表示。
电压是指电机工作时所需的电源电压，通常用伏特（V）表示。
电流是指电机工作时所消耗的电流，通常用安培（A）表示。
转速是指电机的旋转速度，通常用转每分钟（rpm）表示。
扭矩是指电机输出的转矩，通常用牛顿·米（N·m）表示。
直流无刷电机的功率与电压和电流有关。
功率可以通过电压乘以电流来计算。
当电压或电流增大时，功率也会相应增大。
因此，在选购直流无刷电机时，需要根据实际需求选择适当的功率。
同时，还需要注意电机的工作电压范围，以确保电源能够满足电机的工作要求。
直流无刷电机的转速和扭矩之间存在一定的关系。
转速与电机的电压和磁场强度有关。
当电压或磁场强度增大时，转速也会相应增大。
扭矩与电机的电流和磁场强度有关。
当电流或磁场强度增大时，扭矩也会相应增大。
在实际应用中，需要根据需要选择合适的转速和扭矩，以确保电机能够满足工作要求。
直流无刷电机的控制方式多种多样。
常见的控制方式有PWM控制、闭环控制和开环控制等。
PWM控制是通过改变电机的占空比来控制电机的转速和扭矩。
闭环控制是通过反馈系统来监测电机的转速和位置，并根据反馈信号来调整电机的控制信号，以实现精确的控制。
开环控制是根据预设的控制信号来控制电机的转速和扭矩，但无法根据实际情况进行调整。
在选择控制方式时，需要根据具体应用场景和要求进行选择。
直流无刷电机的应用十分广泛。
在工业领域，直流无刷电机常用于机床、自动化设备、输送机等。
在交通领域，直流无刷电机常用于电动汽车、电动自行车等。
在家用电器领域，直流无刷电机常用于洗衣机、冰箱、吸尘器等。
直流电机参数
一、概述系列小型直流电机为中华人民共和国机械工业部JB1104-68部颁标准所规定的标准系列小型直流电机。
系列小型直流电机共分11个机座号，每个机座号有两种铁心长度，制造有直流电动机、直流发电机、直流调压发电机三种，适用于一般正常的工作环境。
电动机作一般传动用，发电机作为一般直流电源用，调压发电机作蓄电池组充电用。
3.励磁方式：电动机为带有少量稳定绕组的并激或他激励磁。
发电机为复激或他激励磁（额定电压为230伏的发电机），调压发电机为并激励磁（不带串激绕组）。
电机的他激励磁电压制成有110伏或220伏二种。
电动机额定电压110伏的仅有他励电压110伏一种。
系列电机根据使用要求可制成湿热地区使用的具有防潮、防霉、防盐雾性能的湿热带型（T H）直流电机。
5.型号含义：Z表示“直”流，2表示第二次全国定型设计，横线后数字表示机座号与铁心长短，例如Z2-11前一个1代表1号机座，后一个1代表短铁心，而Z2-112中11代表11号机座，2代表长铁心。
二、结构型式1.直流发电机或直流调压发电机仅制造卧式，机座带底脚的一种。
2.直流电动机可制成下表所示的结构型式。
三、Z2系列电动机1.电动机可用三角皮带、正齿轮或弹性联轴器进行传动，不使电机轴承受轴向推力。
2.电动机可在正转或逆转情况下正常工作。
四、Z2系列发电机及调压发电机系列发电机及调压发电机的旋转方向自换向器端看去为顺时针方向，根据使用要求亦可制成逆时针方向旋转的发电机或调压发电机。
系列发电机及调压发电机根据订货要求可制成与Y系列三相异步电动机配套成的发电机组成套供应。
3.调压发电机的额定功率为平均电压（对110/160伏的为135伏，对220/320伏的为270伏）时的功率，当电压高于平均电压时其输出功率不大于额定功率，当电压低于平均电压时其输出电流不大于额定电流。
五、订货须知订货时须注明电机的型号及具体规格（包括励磁方式、旋转方向、出线盒位置、是否双轴伸、结构型式等），例如Z2-62 13千瓦220伏1500转/分他激电动机，他励电压220伏，卧式机座带底脚，端盖有凸缘。
直流电机技术参数概念
直流电机技术参数概念
直流电机技术参数主要包括以下几类：
1. 电磁转矩：由电磁力产生的企图使电动机转动的力矩叫电磁转矩。
2. 转矩系数：电机产生的转矩的比例系数，通常代表每安培电枢电流产生的转矩的大小。
3. 摩擦转矩：由电刷、轴承、换向器等的摩擦引起的转矩损失。
4. 起动转矩：电机起动时产生的旋转转矩。
5. 旋转速度：电机旋转的速度，单位是r/min或弧度/秒。
6. 电枢电阻：在有刷电机中，电枢的内电阻通常包括电刷和换向器之间的接触电阻。
7. 电枢电感：由于电枢绕组由金属线圈组成，因此必须存在电感。
8. 电气时间常数：电枢电流从零达到稳定值的63.2%所需的时间。
在测量电气时间常数时，电机应处于阻塞状态并施加具有阶跃特性的驱动电压。
9. 机械时间常数：开始时电机达到空载速度的63.2%所需的时间。
在测量机械时间常数时，电机应处于空载运行状态，并应使用步进电机。
24v直流电机参数计算

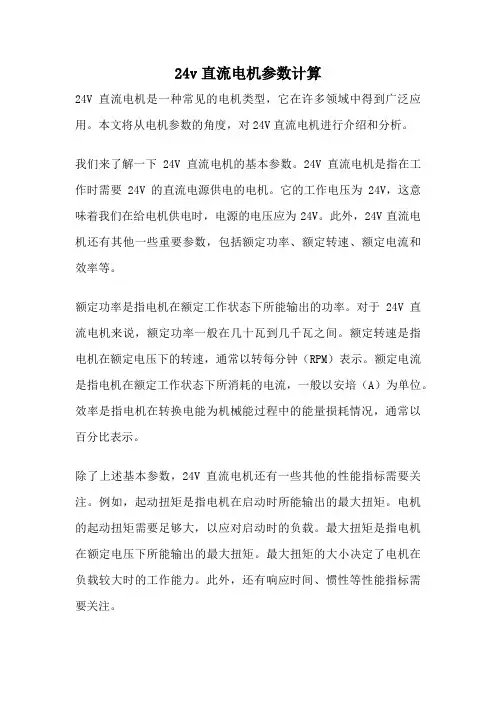

24v直流电机参数计算24V直流电机是一种常见的电机类型，它在许多领域中得到广泛应用。
本文将从电机参数的角度，对24V直流电机进行介绍和分析。
我们来了解一下24V直流电机的基本参数。
24V直流电机是指在工作时需要24V的直流电源供电的电机。
它的工作电压为24V，这意味着我们在给电机供电时，电源的电压应为24V。
此外，24V直流电机还有其他一些重要参数，包括额定功率、额定转速、额定电流和效率等。
额定功率是指电机在额定工作状态下所能输出的功率。
对于24V直流电机来说，额定功率一般在几十瓦到几千瓦之间。
额定转速是指电机在额定电压下的转速，通常以转每分钟（RPM）表示。
额定电流是指电机在额定工作状态下所消耗的电流，一般以安培（A）为单位。
效率是指电机在转换电能为机械能过程中的能量损耗情况，通常以百分比表示。
除了上述基本参数，24V直流电机还有一些其他的性能指标需要关注。
例如，起动扭矩是指电机在启动时所能输出的最大扭矩。
电机的起动扭矩需要足够大，以应对启动时的负载。
最大扭矩是指电机在额定电压下所能输出的最大扭矩。
最大扭矩的大小决定了电机在负载较大时的工作能力。
此外，还有响应时间、惯性等性能指标需要关注。
根据24V直流电机的参数，我们可以计算出一些与其相关的数值。
例如，可以通过额定功率和效率计算出电机的额定电流。
额定功率除以额定电压就可以得到额定电流的数值。
除此之外，还可以通过电机的转速和功率计算出电机的转矩。
转矩可以通过功率除以转速得到。
这些计算结果对于电机的选型和应用非常重要。
在实际应用中，24V直流电机有着广泛的用途。
比如，可以应用在家电产品中，如电风扇、洗衣机等。
此外，24V直流电机还可以用于自动化设备、机械设备、船舶等领域。
由于24V直流电机的特性，它具有体积小、噪音低、寿命长等优点，因此受到了广大用户的青睐。
24V直流电机是一种常见的电机类型，具有多种参数和性能指标。
了解和计算这些参数对于电机的选型和应用非常重要。
直流电机参数_范文
直流电机参数_范文直流电机是一种常用的旋转电机，其原理是利用直流电流经过电枢和电枢磁场产生转矩，实现电能转化为机械能。
直流电机常用于家庭电器、工业设备、交通工具、船舶等领域。
直流电机的主要参数包括电压（V）、电流（I）、功率（P）、转速（N），以及负载扭矩（T）等。
1.电压（V）：直流电机的工作电压通常是提前确定的，例如12V或24V等。
电压是直流电机正常运转所必需的电能供应。
2.电流（I）：直流电机的工作电流也是提前确定的，通常电机的额定电流就是在额定负载下所消耗的电流。
电流与电机的功率直接相关，功率越大，所消耗的电流也越大。
3.功率（P）：直流电机的功率与电机的额定电流和额定电压有关，可以通过功率公式P=V*I计算得出，功率表征直流电机产生机械能的能力。
功率越大，电机的输出扭矩也越大。
4. 转速（N）：直流电机的转速是指电机旋转一周所用的时间，通常以每分钟转数（rpm）来表示。
转速与电压和负载有关，一般情况下，电机的额定转速是在额定电压下仅承受额定负载时的转速。
5.负载扭矩（T）：直流电机的负载扭矩是指电机产生的转矩大小，也可以理解为电机旋转产生的力矩。
负载扭矩是通过电机的电枢磁场和电流计算得出的，通常使用牛顿米（Nm）来表示。
在实际应用中，直流电机的参数还包括效率、启动力矩、起动电流、保护等级等。
1.效率（η）：直流电机的效率表示电机在将输入电能转化为机械能时的能量损耗情况。
效率越高，电机的能量利用率越高。
2.启动力矩（Ts）：直流电机启动力矩是指电机在正常运行前所需的扭矩大小。
启动力矩与电机的转速直接相关，需要根据负载的要求选择适当的电机启动力矩。
3.起动电流（Is）：直流电机起动电流是指电机在启动时所需的电流大小。
起动电流通常会比额定电流大，启动电流过大可能会影响电路的稳定性。
4. 保护等级（IP等级）：直流电机在设计和制造时会考虑保护等级，用来保护电机免受外部灰尘、水分等侵害。
保护等级通常以IP（Ingress Protection）标准来表示，IP等级由两个数字组成，第一个数字表示防尘等级，第二个数字表示防水等级。
直流电机参数
直流电机参数直流电动机作为机电执行元部件，内部有一个闭合的主磁路。
主磁通在主磁路中流动，同时与第二个电路交链，其中一个电路是用以产生磁通的，称为激磁电路，另外一个是用来传递功率，称为功率回路或者电枢回路。
现行的直流电动机都是旋转电枢式，也就是说激磁绕组及其所包围的铁芯组成的磁极为定子，带换向单元的电枢绕组和电枢铁芯结合构成直流电动机的转子。
１．转矩：电动机得以旋转的力矩，单位为kg .m或N.m；２．转矩系数：电动机所产生转矩的比例系数，一般表示每安培电枢电流所能产生的转矩大小；３．摩擦转矩：电刷、轴承、换向单元等因摩擦而引起的转矩损失；４．启动转矩：电动机启动时所产生的旋转力矩；５．转速：电动机旋转的速度，工程单位为r/min，即转每分，在国际单位制中为rad/s，即弧每秒；６．电枢电阻：电枢内部的电阻，在有刷电动机里一般包括电刷与换向器之间的接触电阻，由于电阻中流过电流时会发热，因此总希望电枢电阻尽量小些；７．电枢电感：因为电枢绕组是由金属线圈构成，必然存在电感，从改善电动机运行性能的角度来说，电枢电感越小越好。
８．电气时间常数：电枢电流从零开始达到稳定值的63.2%时所经历的时间。
测定电气时间常数时，电动机应处于堵转状态并施加阶跃性质的驱动电压。
电气时间常数工程上常常利用电枢绕组的电阻Ｒａ和电感Ｌａ求出：Ｔｅ＝Ｌａ/Ｒａ９．机械时间常数：电动机从启动到转速达到空载转速的63.2%时所经历的时间。
测定机械时间常数时，电动机应处于空载运行状态并施加阶跃性质的阶跃电压。
机械时间常数工程上常常利用电动机转子的转动惯量Ｊ和电枢电阻Ｒａ以及电动机反电动势系数Ｋｅ、转矩系数Ｋｔ求出：Ｔｍ＝Ｊ*Ｒａ／Ｋｅ*Ｋｔ１０．转动惯量：具有质量的物体维持其固有运动状态的一种性质。
１１．反电动势系数：电动机旋转时，电枢绕组内部切割磁力线所感应的电动势相对于转速的比例系数，也称为发电系数或感应电动势系数。
１２．功率密度：电动机每单位质量所能获得的输出功率值，功率密度越大，电动机的有效材料的利用率就越高。
Z4系列直流电机规格参数
Z4系列直流电机规格参数
1.功率范围：Z4系列直流电机的功率范围通常从5千瓦到3400千瓦，能满足不同领域的电机驱动需求。
2.电压等级：Z4系列直流电机的电压等级一般为220V、440V、550V、660V等，可根据不同的应用场景选择不同的电压等级。
3.转速范围：Z4系列直流电机的转速范围通常从500转/分到4000
转/分，具有较大的转速调节范围，适应不同的工况要求。
4.额定转矩范围：Z4系列直流电机的额定转矩范围通常从12.8Nm到4345Nm，可以提供足够的扭矩输出。
5.效率：Z4系列直流电机的效率一般在90%以上，能够实现高效的能
源转换，减少能源浪费。
6.绝缘等级：Z4系列直流电机的绝缘等级一般为F级，具有较高的
绝缘性能，能够在较高的温度条件下工作。
7.保护等级：Z4系列直流电机的保护等级一般为IP23或IP44，具有
较好的防护性能，能够防止灰尘和水分侵入电机内部。
8.冷却方式：Z4系列直流电机的冷却方式通常为自然风冷或强制风冷，能够及时散热，保证电机的正常工作温度。
9.驱动方式：Z4系列直流电机可通过直流电源进行驱动，也可通过
变频器进行调速驱动，具有较好的控制性能。
10.结构形式：Z4系列直流电机的结构形式通常为卧式安装，也可以
根据用户需求进行垂直安装。
11.使用环境：Z4系列直流电机适用于室内环境，通常使用温度在0℃至40℃之间。
总体来说，Z4系列直流电机是一种性能可靠、功率较大的电动机，
具有较高的效率和转速调节范围，适用于各种工业领域的电机驱动需求。
直流电机参数
1、Assigned power rating 。
标称功率。
或额定功率。
只该电机系统设计设计时的理想功率也是在推荐工作情况下的最大功率。
POWER RATING 为功率。
2、Nominal voltage 。
额定电压。
或工作电压，推荐电压。
由于一般电机可以工作在不同电压下，但电压直接和转速有关，其他参数也相应变化，所以该电压只是一种建议电压。
其他参数也是在这种推荐的电压下给出的。
NOMINAL 名义上的。
3、No load speed。
空转速，或空载转速。
单位是RPM。
revolutions per minute 此处的R 不是RATE速度的意思，是REVOLUTION旋转的意思。
即每分钟转多少圈。
为什么不用每秒转多少圈，那俺就不知道这个典故了，希望其他网友提供。
空载转速由于没有反向力矩，所以输出功率和堵转情况不一样，该参数只是提供一个电机在规定电压下最大转速的作用。
一般外面给出的6000转，啊，12000转啊，多指这个参数。
4、Stall torque 堵转转矩。
这个是很多要带负载的电机的重要参数。
即，在电机受反向外力使其停止转动时的力矩。
如果电机堵转现象经常出现，则会损坏电机，或烧坏驱动芯片，所以大家选电机时，这是除转速外，我想是第一个要考虑的参数。
其单位就五花八门了。
主要有N.M，有KG.M。
其他则是这个两个单位的缩放，如CM，G，等。
换算问题，我想就不用再说了吧。
一般其值和工作电压的关系不是很密切，和工作电流的关系密切。
不过请注意，堵转时间一长，电机温度上升的很快，这个值也会下降的很厉害。
5、Speed / torque gradient 速度/转矩斜率。
这个参数在一般的电机介绍中很少出现，毕竟是MAXON，所以也有。
如果将转速为Y轴，力矩为X轴，一般，电机先是有一个和X轴平行的线，随后有点像E的负指数形式那样下降。
即转速和力矩的乘积，随力矩的上升而下降。
电机制造商都推荐电机在那条和X轴平行的线范围内工作。
直流电机型号及参数
直流电机型号及参数一、1650箔轧1．开卷、卷取：Z4-315-11 132KW 440V 500/1600rpm 他励180V If<20A 2．主电机：Z4-560-3 584KW 440V 384/1200rpm 他励220V If<30A二、1650冷轧1．开卷、卷取：Z4-355-22 225KW 400V 632/641A 450/1600rpm 他励310V 15.5A2．主机：Z710-3 1173KW 630V 2000A 410/1000rpm 他励220V三、1450冷轧1．开卷、卷取：Z4-355-22 225KW 400V 632/641A 450/1600rpm 他励310V 15.5A2．主机：ZKSL-560-5 722KW 660V 1175/1185A 335/1000rpm 他励310V 20A 四、铸轧机1．卷取机：Z4-180-11 400V 13KW 43A 540/1400rpm2．主机：Z4-160-31 19.5KW 400V 59.5A 900/2000rpm3．主机：Z4-180-31 33KW 400V 97A 900/2000rpm 180V五、1800飞剪(三套)1．开卷：Z4-200-11 22KW 400V 64.3A 310V 4.1A 500/1000 rpm2．夹送辊：Z4-132-3 18.5KW 440V 46A 310V 2.0A3．矫直机：Z4-250-41 90KW 440V 237/240A 600/1600 rpm 310V 9.58A 4．飞剪：ZFQZ-280-31B 110KW 600rpm 285A 440V 310V 11.6A5．送料辊：Z4-112/2-2 4KW 440V 1500rpm 310V6．滚剪矫直机：Z4-200-31 90KW 440V 1500/2800rpm 310V六、1850拉矫1．开卷机Z4-250-31 67KW 400V 197/203A 540/2000rpm 180V 14.7A 2．入口1#×2 Z4-132-3 13.5KW 400V 41.7A 945/1600rpm 180V 4.45A 3．入口2#×2 Z4-180-11 16.5KW 400V 51.3/53A 670/1900rpm 180V 6.27A4．入口3#×2 Z4-200-11 33KW 400V 99A 670/1600rpm 180V 8.99A 5．入口4#×2 Z4-225-31 67KW 400V 196/201A 680/2250rpm 180V 13.3A 6．出口1#×2 Z4-250-21 81KW 400V 234/242A 680/2250rpm 180V 13.5A 7．出口2#×2 Z4-225-11 49KW 400V 146A 680/1300rpm 180V 11.07A 8．出口3#×2 Z4-180-41 27KW 400V 80A 670/2000rpm 180V 8.43A 9．出口4#×2 Z4-180-11 16.5KW 400V 51.3/53A 670/1900rpm 180V 6.27A 10．卷取机Z4-250-41 81KW 400V 236A 540/1600rpm 180V 16.8A 七、1450拉矫（老厂2台）1．开卷、卷取Z-250-31 67KW 400V 198-205A 540/2000rpm 310V 8.3A 2．入口1# Z4-160-11 22KW 400V 66A 1500-3000rpm 310A 2.7A 3．入口2# Z4-180-21 30KW 400V 90.2A 1000-2000rpm 310A 3.54A 4．入口3# Z4-200-31 55KW 400V 156A 1000-2000rpm 310A 4.56A 5．入口4# Z4-200-31 90KW 400V 250A 1500-2800rpm 310A 4.55A 6．出口1# Z4-225-11 110KW 400V 304-310A 1500-3000rpm 310A 6.37A7．出口2# Z4-200-31 55KW 400V 156A 1000-2000rpm 310A 4.56A8．出口3# Z4-180-21 30KW 400V 90.2A 1000-2000rpm 310A 3.54A 9．出口4# Z4-160-11 22KW 400V 66A 1500-3000rpm 310A 2.7A 八、1650纵剪1．开卷Z4-225-11 40KW 400V 124A 540/1200rpm 310V 5.75A2．圆盘剪Z4-180-11 33KW 400V 97.5A 1350-3000rpm 310A 3.21A 3．张力辊Z4-250-31 49KW 400V 149/153A 450/1500 rpm 310V 6.53A 4．卷取机Z4-250-31 67KW 400V 198/205A 540/2000 rpm 310V 8.3A 九、1950平动剪1．开卷Z4-250-31 67KW 540/2000 rpm 后改Z4-225-11 40KW2．粗矫Z4-250-41 90KW 440V 237/240A 600/1600 rpm 310V 9.58A 3．二次矫直Z4-280-42 225KW 900/1800 rpm4．剁板夹送Z4-112/2-1 2.8KW 1340/3000 rpm十、2050冷轧机、2450冷轧机1．开卷、卷取：Z560-3B 639KW 440V 1564A 431/1200rpm 他励310V 20A 2．主机：Z800-4B 1800KW 660V 2903A 310/750rpm 他励310V 主机：Z900-2B 1800KW 660V 2903A 310/750rpm 他励310V十一、2400热轧机1．主机：Z900-1250-4 2240KW 750V 3230A 0/147/350rpm 他励310V 4台2．F1、F2、F3、F4精轧机：Z900-1250-4 2240KW 750V 3230A 0/147/350rpm 他励310V 8台3．立辊、卷取电机：Z560-4A 728KW 06/1200 rpm 4台十二、2200重卷机1．开卷、卷取：Z4-400-41 316KW 400V 360/1200 rpm2．送料矫直辊：Z4-180-11 33KW 400V 1350/3000 rpm(已拆作备用) 3．园盘剪：Z4-160-21 16.5KW 400V 900/2000 rpm4．废边卷取机：Z4-200-31 49.5KW 900/2000 rpm (不用)5．张力辊：Z4-225-11 67KW 400V 900/2000 rpm十三、2150飞剪1．开卷：z4-225-11 40KW 400V 540/1200 rpm2．垛板夹送辊：Z4-112/2-1 5.5KW 400V 1480/1800 rpm3．矫直机：Z4-280-31 220KW 440V 1000/2000 rpm4．飞剪：ZFQZ-315-12 185KW 600rpm5．送料辊：Z4-112/4-2 5.5KW 1025/1200rpm6．皮带运输机：18.5KW变频电机十四、热轧开平机、矫直机1．矫平机：Z4-250-12 160KW 440V 1500/2100 rpm3．园盘刀：Z4-225-11 75KW 440V 1000/2000 rpm3．矫直机：Z4-225-31 132KW 440V 1500/2400 rpm （更换后型号未标）十五、2400飞剪1．开卷：z4-225-11 40KW 400V 540/1200 rpm2．十九矫直机（￠75）：Z4-280-31 220KW 440V 1000/2000 rpm 3．十三矫直机（￠120）：Z4-250-21 90KW 440V 750/2250 rpm4．飞剪：ZFQZ-315-12 185KW 600rpm5．送料辊：Z4-112/2-2 4KW 440V 1500/3000 rpm6．皮带运输机：18.5KW变频电机×2十六、2250拉矫1．开卷、卷取Z4-355-22 225KW 400V 632/641A 450/1600rpm 他励310V 15.5A2．入口1# 、出口4# Z4-250-31 49KW 400V 152A 450/1500rpm 他励310V3．入口2# 、出口3# Z4-280-31 80KW 400V 234A 450/1400rpm 他励310V 4．入口3# 、出口2# Z4-315-21 143KW 400V 413A 450/1500rpm 他励310V5．入口4# 、出口1# Z4-400-31 270KW 400V 768A 360/1200rpm 他励310V十七、2450铸轧1．卷取机：Z4-180-31 33KW 400V 97A 900/2000rpm 180V2．主机：Z4-250-31 67KW 400V 204A 540/2000rpm 180V十八、1450拉矫（新厂区1#）1．开卷、卷取Z-250-31 67KW 400V 198-205A 540/2000rpm 310V 8.3A 2．入口1# Z4-160-11 22KW 400V 66A 1500-3000rpm 310A 2.7A 3．入口2# Z4-180-11 33KW 400V 97.5A 1350-3000rpm 310A 3.54A 4．入口3# Z4-225-11 67KW 400V 156A 1000-2000rpm 310A 4.56A 5．入口4# Z4-225-11 110KW 400V 304-310A 1500-300rpm 310A 4.55A6．出口1# Z4-315-11 132KW 440V 500/1600rpm 310V If<20A7．出口2# Z4-225-11 67KW 400V 156A 1000-2000rpm 310A 4.56A 8．出口3# Z4-180-11 33KW 400V 97.5A 1350-3000rpm 310A 3.54A 9．出口4# Z4-160-11 22KW 400V 66A 1500-3000rpm 310A 2.7A 十九、1450拉矫（新厂区2#）1．开卷、卷取Z-250-31 67KW 400V 198-205A 540/2000rpm 310V 8.3A 2．入口1# Z4-160-11 22KW 400V 66A 1500-3000rpm 310A 2.7A 3．入口2# Z4-180-21 30KW 400V 90.2A 1000-2000rpm 310A 3.54A 4．入口3# Z4-200-31 55KW 400V 156A 1000-2000rpm 310A 4.56A 5．入口4# Z4-200-31 90KW 400V 250A 1500-2800rpm 310A 4.55A 6．出口1# Z4-225-11 110KW 400V 304-310A 1500-3000rpm 310A 6.37A7．出口2# Z4-200-31 55KW 400V 156A 1000-2000rpm 310A 4.56A 8．出口3# Z4-180-21 30KW 400V 90.2A 1000-2000rpm 310A 3.54A 9．出口4# Z4-160-11 22KW 400V 66A 1500-3000rpm 310A 2.7A二十、1650粗箔轧1．开卷、卷取：Z4-315-21 143KW 400V 414/419A 450/1600rpm 他励310V If=10.9A2．主电机：Z4-450-3B 430KW 440V 1044/1056A 605/1600rpm 他励310V If=12.9A二十一、1650精箔轧1.开卷、卷取：Z4-315-11 118KW 400V 341/346A 450/1600rpm 他励310VIf=11.4A2．主电机：Z4-450-3B 430KW 440V 1044/1056A 605/1600rpm 他励310V If=12.9A二十二、2400重卷机1．开卷：Z4-315-11 132KW 440V 343/347 500/1600rpm 他励310V If=11.4A 2．送料矫直辊：Z4-180-11 33KW 400V 1350/3000 rpm3．园盘剪：Z4-160-21 16.5KW 400V 900/2000 rpm(未用)4．张力辊：Z4-225-11 67KW 400V 900/2000 rpm5．卷取：Z4-355-22 225KW 400V 632/641A 450/1600rpm 他励310V 15.5A 二十三、1850二连轧1．开卷、卷取：Z4-450-42 453KW 400V 1254A 360/1600rpm 他励310V If=？A2．主电机：Z710-800 1600KW 750V 2270A 350/960rpm 他励310V If=？A 二十四、1850拉矫机1．开卷Z4-250-41 81KW 400V 236A 540/1500rpm 310V ？A 2．入口1# Z4-180-21 27KW 400V 79A 900-2000rpm 310A A 3．入口2# Z 4-200-31 49.5KW 400V 141A 900-2000rpm 310A A 4．入口3# Z4-250-11 99KW 400V 281A 900-2000rpm 310A A 5．入口4# Z4-280-21 180KW 400V 498A 900-2000rpm 310A A 6．出口1# Z4-280-21 180KW 400V 498A 900-2000rpm 310A A 7．出口2# Z4-250-11 99KW 400V 281A 900-2000rpm 310A A 8．出口3# Z 4-200-31 49.5KW 400V 141A 900-2000rpm 310A A9．出口4# Z4-180-21 27KW 400V 79A 900-2000rpm 310A A 10．卷取Z4-315-11 118KW 400V 344A 450-1600rpm11．1# S辊Z4-180-21 27KW 400V 79A 900-2000rpm 310A A 12．2# S辊Z4-180-21 27KW 400V 79A 900-2000rpm 310A A 二十五、1500拉矫机(老厂)1．开卷、卷取Z-250-41 81KW 400V 236A 540/1600rpm 310V A 2．入口1# Z4-160-11 22KW 400V 66A 1500-3000rpm 310A 2.7A 3．入口2# Z4-180-21 30KW 400V 90.2A 1000-2000rpm 310A 3.54A 4．入口3# Z4-200-31 55KW 400V 156A 1000-2000rpm 310A 4.56A 5．入口4# Z4-225-11 110KW 400V 304-310A 1500-3000rpm 310A 6.37A6．出口1# Z4-225-11 110KW 400V 304-310A 1500-3000rpm 310A 6.37A7．出口2# Z4-200-31 55KW 400V 156A 1000-2000rpm 310A 4.56A 8．出口3# Z4-180-21 30KW 400V 90.2A 1000-2000rpm 310A 3.54A 9．出口4# Z4-160-11 22KW 400V 66A 1500-3000rpm 310A 2.7A 10．1# S辊Z4-180-21 27KW 400V 79A 900-2000rpm 310A A 11．2# S辊Z4-180-21 27KW 400V 79A 900-2000rpm 310A A 二十六、1850箔轧1．开卷：Z4-355-42 225KW 400V 约630A 360/1200rpm2．卷取：Z4-400-31 270KW 400V 约770A 360/1200rpm3．主电机：Z560-4B 660KW 660V 约1100A 320/1050rpm二十七、2150箔轧1．开卷：2．卷取：3．主电机：二十八、3-14切边机1．矫直Z4-200-21 75KW 440V 188A 1500/3000 rpm 2．圆盘刀Z4-280-21 200KW 440V 498A 1000/2000 rpm 3．卷取Z4-355-22 315KW 440V 772A 1000/1600 rpm备机如下:1.Z4-225-31 132KW 440V 1500rpm （热轧开平机矫直退下）2.Z4-160-21 16.5KW 400V 900/2000 rpm3.Z900-2B 1800KW 660V 2903A 310/750rpm4.Z4-180-11 33KW 400V 97.5A 1350/3000rpm5.Z4-160-11 22KW 400V 66A 1500/3000 rpm6.Z4-450-3B 430KW 440V 1044/1056A 605/1600rpm7.Z4-112/2-2 4KW 400V 1500rpm8.Z4-180-21 22KW 400V 750/1400rpm（磨床退下）9.Z4-112/2-1 2.8KW 400V 1340/3000rpm10.Z4-250-21 81KW 680/225011.Z4-250-31 67KW 540/2000 2台12.ZKSL-560-5 722KW 335/100013.Z4-250-41 90KW 440V 600/160014.Z4-225-31 67KW 440V 680/2250 rpm15.Z4-315-11 132KW 440V 500/1600rpm16.Z4-250-31 49KW 450/150017.Z4-315-11 118KW 400V 341/346A 450/1600rpm18.Z4-200-31 90KW19.Z4-355-22 250KW 500rpm 440V 626A （电缆厂轧杆机）20.Z4-180-31 33KW 400V 97A 900/2000rpm21.Z560-3B 639KW 440V 1564A 431/1200rpm22.Z4-355-22 225KW 400V 632/641A 450/1600rpm23.Z4-180-11 400V 13KW 43A 540/1400rpm24.Z4-160-31 19.5KW 400V 59.5A 900/2000rpm25.Z900-1250-4 2240KW 750V 3230A 0/147/350rpm26.Z4-225-11 40KW 400V 124A 540/1200rpm。
550 直流电机参数
550 直流电机参数
550直流电机是一种常见的电动机，广泛应用于各个领域。
它具有很多优点，如高效率、高转矩、低噪音等，因此在工业和家庭中得到了广泛的应用。
550直流电机的参数包括额定电压、额定功率、额定转速等。
额定电压是指电机正常工作时所需的电压，通常为直流电压。
额定功率是指电机在额定电压下所能输出的最大功率，通常以瓦特为单位。
额定转速是指电机在额定电压下所能达到的最大转速，通常以转/分钟为单位。
除了这些基本参数外，550直流电机还具有一些特殊的性能指标。
比如，它具有良好的负载能力，能够承受较大的负载而不损坏。
此外，它还具有较高的效率，能够将电能转化为机械能的比例较高，从而减少能源的浪费。
还有，它的启动和停止时间较短，可以快速响应外部指令。
此外，它的噪音较低，使用起来比较安静。
550直流电机的应用非常广泛。
在工业领域，它常被用于驱动各种机械设备，如泵、风机、输送带等。
在家庭中，它常被用于家电产品，如洗衣机、冰箱、吸尘器等。
此外，它还广泛应用于交通工具中，如电动汽车、电动自行车等。
550直流电机是一种非常可靠且高效的电动机。
它的参数和性能使其在各个领域得到了广泛的应用。
无论是在工业生产中还是在家庭
生活中，都可以看到它的身影。
它的出色性能和广泛应用使得它成为了现代社会不可或缺的一部分。
24v直流电机参数计算
24v直流电机参数计算24v直流电机是一种常见的电机类型，它的参数对于电机的工作性能和应用场景都有着重要的影响。
本文将从不同方面对24v直流电机的参数进行计算和分析。
我们需要了解24v直流电机的额定电压。
额定电压是指电机在设计和制造过程中所规定的工作电压，一般以伏特（V）为单位。
对于24v直流电机来说，它的额定电压就是24伏特。
接下来，我们需要计算24v直流电机的额定功率。
额定功率是指电机在额定电压下所能输出的最大功率，一般以瓦特（W）为单位。
根据电机的额定电压和额定电流，我们可以使用如下公式来计算额定功率：额定功率 = 额定电压× 额定电流根据24v直流电机的额定电压，我们可以假设其额定电流为10安培（A），那么它的额定功率就是：额定功率 = 24伏特× 10安培 = 240瓦特除了额定功率，我们还需要计算24v直流电机的额定转速。
额定转速是指电机在额定电压和额定负载下所能达到的最大转速，一般以转/分（rpm）为单位。
根据电机的额定电压和额定转矩，我们可以使用如下公式来计算额定转速：额定转速= 60 × 额定电压/ (2 × π × 额定转矩)在这个公式中，额定转矩是电机在额定电压和额定电流下所能输出的最大转矩。
假设24v直流电机的额定电流为10安培，额定转矩为1牛·米（N·m），那么它的额定转速就是：额定转速= 60 × 24伏特/ (2 × π × 1牛·米) ≈ 764转/分除了额定转速，我们还需要计算24v直流电机的额定转矩。
额定转矩是指电机在额定电压和额定电流下所能输出的最大转矩，一般以牛·米（N·m）为单位。
根据电机的额定电压和额定功率，我们可以使用如下公式来计算额定转矩：额定转矩= 9.55 × 额定功率 / 额定转速在这个公式中，9.55是将转速从转/分转换为弧度/秒的一个常数。
微型直流电机型号参数
微型直流电机型号参数一、引言微型直流电机是一种小型化、高效率的电机，广泛应用于电子设备、家电、机械制造等领域。
在选取微型直流电机时，型号参数是非常重要的参考指标。
本文将围绕微型直流电机型号参数展开详细的讨论。
二、额定电压额定电压是微型直流电机的工作电压。
微型直流电机的额定电压通常为几伏到几十伏不等。
选择适合的额定电压是确保微型直流电机正常运转的前提。
以下是一些常见的微型直流电机额定电压及其应用范围：•3V：适用于电子设备、智能玩具等低电压应用。
•6V：适用于家电、医疗设备等中等功率应用。
•12V：适用于机械制造、电动工具等高功率应用。
三、额定电流额定电流是微型直流电机在额定电压下的电流值。
额定电流是电机设计时考虑的重要参数，它影响了电机的功率输出和使用寿命。
以下是一些常见的微型直流电机额定电流及其特点：•0.1A：低功率微型直流电机，适用于低负载场景，如电子设备中的小风扇。
•0.5A：中功率微型直流电机，适用于中等负载场景，如机械制造中的模型车辆。
•1A：高功率微型直流电机，适用于高负载场景，如电动工具中的电钻。
四、转速转速是微型直流电机每分钟旋转的圈数，通常以转/分或RPM（Revolution Per Minute）表示。
微型直流电机的转速与额定电压、电流和负载有关。
以下是一些常见的微型直流电机转速及其应用场景：•3000 RPM：适用于低速、高扭矩场景，如机械制造中的减速机。
•6000 RPM：适用于中速、中扭矩场景，如电子设备中的电动玩具。
•10000 RPM：适用于高速、低扭矩场景，如小型风扇。
五、功率与效率功率是微型直流电机在工作状态下输出的功率，通常以瓦特（W）表示。
效率是微型直流电机的输出功率与输入功率的比值，通常以百分比表示。
以下是一些常见的微型直流电机功率及其效率：•1W，50%效率：适用于一些低功率要求，效率要求不高的应用。
•2W，60%效率：适用于中等功率要求，对效率要求较高的应用。
电机的运行参数
电机的运行参数
电动机的运行参数包括以下几类：
1.额定电压：指电动机额定运行时，外加于定子绕组上的线电压，单位为伏
（V）。
一般来说，电源电压要与电动机额定电压相符。
直流电动机的额定电压一般为220V，交流异步电动机的额定电压，一般选用380V或380V/ 220V。
2.额定频率：单位是Hz，指电动机在额定电压下工作的频率。
3.额定功率：指电动机在额定电压和额定频率下，输出机械功率的标准值。
4.额定电流：指电动机在额定电压下，空载稳态运行时输入的有效电流。
5.效率：指电动机输出机械功率与输入电功率之比，通常用百分比表示。
一般来
说，效率越高越好。
6.功率因数：指电动机输入有效功率与视在功率之比。
一般来说，功率因数越高
越好。
7.堵转电流：指电动机在额定电压、额定频率和转子堵住时从供电回路输入的稳
态电流有效值。
8.堵转转矩：指电动机在额定电压、额定频率和转子堵住时所产生转矩的最小测
得值。
9.最大转矩：指电动机在额定电压、额定频率和运行温度下，转速不发生突降时
所产生的最大转矩。
10.噪声：指电动机在空载稳态运行时A计权声功率级dB(A)最大值。
一般来说，
噪声越低越好。
11.振动：指电动机在空载稳态运行时振动速度有效值(mm/s)。
一般来说，振动越
低越好。
这些参数都是衡量电动机性能的重要指标，对于电动机的运行和选择都有重要的意义。
直流电机电感参数计算公式
直流电机电感参数计算公式直流电机是一种常见的电动机，其工作原理是利用电流在磁场中产生力矩，从而驱动电机转动。
在直流电机中，电感是一个重要的参数，它影响着电机的性能和工作特性。
本文将介绍直流电机电感参数的计算公式，帮助读者更好地理解和设计直流电机。
电感的定义和作用。
电感是指电流通过导体时所产生的磁场对电流的阻碍作用。
在直流电机中，电感是指电机线圈中的感应电动势与电流之间的关系。
电感的存在使得电机具有自感应特性，能够在电机停止供电后仍然保持一定的电流，从而使得电机具有一定的惯性和稳定性。
电感参数的计算公式。
直流电机的电感参数可以通过以下公式进行计算：L = N^2 μ A / l。
其中，L为电感，单位为亨利（H）；N为线圈匝数；μ为磁导率，单位为韦伯/安培-米（Wb/A·m）；A为线圈横截面积，单位为平方米（m^2）；l为线圈长度，单位为米（m）。
根据上述公式，我们可以看出，电感与线圈匝数、磁导率、线圈横截面积和线圈长度有关。
在设计直流电机时，可以通过调整这些参数来改变电感的数值，从而实现对电机性能的调控。
线圈匝数是影响电感的重要因素之一。
当线圈匝数增加时，电感也会增加，从而使得电机具有更大的自感应特性。
因此，在设计高性能直流电机时，可以通过增加线圈匝数来提高电感，从而实现更好的性能表现。
磁导率是另一个影响电感的重要因素。
磁导率是材料对磁场的响应能力，不同材料的磁导率不同，因此在选择电机线圈材料时，需要考虑其磁导率对电感的影响。
通常情况下，选择具有较高磁导率的材料可以实现较大的电感。
线圈横截面积和线圈长度也会影响电感的数值。
当线圈横截面积增大或者线圈长度增加时，电感也会增加。
因此在设计电机时，可以通过调整线圈的横截面积和长度来改变电感的数值，从而实现对电机性能的调控。
电感参数的应用。
电感是直流电机中一个重要的参数，它影响着电机的性能和工作特性。
在实际应用中，电感参数的合理设计可以实现对电机性能的优化。
直流电机参数
直流电机参数⼀、概述系列⼩型直流电机为中华⼈民共和国机械⼯业部JB1104-68部颁标准所规定的标准系列⼩型直流电机。
系列⼩型直流电机共分11个机座号，每个机座号有两种铁⼼长度，制造有直流电动机、直流发电机、直流调压发电机三种，适⽤于⼀般正常的⼯作环境。
电动机作⼀般传动⽤，发电机作为⼀般直流电源⽤，调压发电机作蓄电池组充电⽤。
3.励磁⽅式：电动机为带有少量稳定绕组的并激或他激励磁。
发电机为复激或他激励磁（额定电压为230伏的发电机），调压发电机为并激励磁（不带串激绕组）。
电机的他激励磁电压制成有110伏或220伏⼆种。
电动机额定电压110伏的仅有他励电压110伏⼀种。
系列电机根据使⽤要求可制成湿热地区使⽤的具有防潮、防霉、防盐雾性能的湿热带型（TH）直流电机。
5.型号含义：Z表⽰“直”流，2表⽰第⼆次全国定型设计，横线后数字表⽰机座号与铁⼼长短，例如Z2-11前⼀个1代表1号机座，后⼀个1代表短铁⼼，⽽Z2-112中11代表11号机座，2代表长铁⼼。
⼆、结构型式1.直流发电机或直流调压发电机仅制造卧式，机座带底脚的⼀种。
2.直流电动机可制成下表所⽰的结构型式。
三、Z2系列电动机1.电动机可⽤三⾓⽪带、正齿轮或弹性联轴器进⾏传动，不使电机轴承受轴向推⼒。
2.电动机可在正转或逆转情况下正常⼯作。
四、Z2系列发电机及调压发电机系列发电机及调压发电机的旋转⽅向⾃换向器端看去为顺时针⽅向，根据使⽤要求亦可制成逆时针⽅向旋转的发电机或调压发电机。
系列发电机及调压发电机根据订货要求可制成与Y系列三相异步电动机配套成的发电机组成套供应。
3.调压发电机的额定功率为平均电压（对110/160伏的为135伏，对220/320伏的为270伏）时的功率，当电压⾼于平均电压时其输出功率不⼤于额定功率，当电压低于平均电压时其输出电流不⼤于额定电流。
五、订货须知订货时须注明电机的型号及具体规格（包括励磁⽅式、旋转⽅向、出线盒位置、是否双轴伸、结构型式等），例如Z2-62 13千⽡220伏1500转/分他激电动机，他励电压220伏，卧式机座带底脚，端盖有凸缘。
广5直流无刷电机的技术参数
内部至少预留 广5直流无刷电机的技术参数1、额定电压：110VDC2、额定功率：150W3、温度范围：-40°C~+70°C4、尺寸（毫米）：275.7*65*78.5（长*宽*高）65*62*62（长*宽*高）空间用于智能硬件二次开发5、电机内部需要能够提供5V~15VDC 供电的接口。
6、电气特性：1）电机额定电压：U =110VDCN2）电机额定电流：I =2.1AN3）电机标称输入功率：P =200WIN4）电机空载电流：I =0.3AmaxO5）电机额定扭矩：M >45NcmN6)电机额定转速：n =3200±5%rpmN7）电机额定输出功率：P =150W2N8）电机摩擦力矩：M V0.03NmR9）电机额定效率：n >75%N10)电机空载转速：n =4200±10%rpmo11)电机最大转速：n =6000±10%rpmmax12)电机转子惯量：J -2.6X10-5kgm2R13）电机机械时间常数：T =13ms m14）电机堵转电流：I=20±10%AA=30Amin。
15）电机消磁电流：IFM16）电机线端电阻：R=2.6±10%ohm。
A17）电机线端电感：L=8mH18）电机电气时间常数：e=12ms19）电机最大输出功率；P=260W2max20）电机最高存储温度：TG=104°C21）减速器：额定输入扭矩1.42Nm；最大输入扭矩2.84Nm；破坏输入扭矩3.72Nm；22）绝缘等级：F级，按照IEC6211423）防护等级：IP54,按照IEC6052924）电机噪音（40cm处检测）：＜58dBA25）减速器噪音（50cm处检测）：＜50dBA26）工作温度：-40C〜+70C27）存储温度：-40C〜+85C28）相对湿度：5％〜95％29）电机寿命：＞20000小时30）减速器寿命：＞20000小时7.防护及抗干扰要求1）采用F级绝缘、全封闭式结构，提高了电机耐温和防护等级，延长电机使用寿命。
概述直流电机关键参数
概述直流电机关键参数引言直流电机是广泛应用于工业、家庭和商业领域的电机类型，其性能关键参数对于确保电机运行稳定、高效至关重要。
本文将深入探讨直流电机的关键参数，从基础的原理到高级性能参数，以帮助读者更深入地理解这一重要主题。
直流电机基础结构和工作原理直流电机的基本结构包括一个旋转部分（转子）和一个固定部分（定子）。
电流通入转子，通过磁场相互作用使其旋转。
这个过程可用右手螺旋法则来描述，其中电流方向、磁场方向和转子旋转方向之间存在关系。
电机类型直流电机有多种类型，包括分别励磁电机、串励磁电机、复合励磁电机等。
不同类型的电机适用于不同的应用，具有不同的性能特点。
关键参数1. 额定电压（Rated Voltage）额定电压是电机正常运行的电压范围，通常以伏特（V）表示。
超过或低于这个电压范围可能会对电机性能产生不利影响。
2. 额定电流（Rated Current）额定电流是电机在额定电压下所需的电流，通常以安培（A）表示。
了解额定电流有助于选择合适的电源和电线规格。
3. 额定功率（Rated Power）额定功率是电机在额定电压和额定电流下的输出功率，通常以瓦特（W）表示。
它决定了电机的工作能力和性能。
4. 转速（Speed）电机的转速通常以每分钟转数（RPM）来衡量。
不同应用需要不同转速的电机，因此了解电机的转速很关键。
5. 扭矩（Torque）扭矩是电机产生的旋转力矩，通常以牛顿米（Nm）表示。
它与电机的输出功率和转速直接相关，影响着电机的性能。
6. 效率（Efficiency）电机的效率是指其将输入电能转化为机械功的能力。
高效电机能够更好地节能，减少能源浪费。
7. 起动和停止特性（Starting and Stopping Characteristics）了解电机的起动和停止特性对于应用中的控制和保护至关重要。
它包括起动电流、启动时间和制动方式等参数。
8. 负载能力（Load Capacity）电机的负载能力指的是其能够承受的最大负荷。
直流电机设计参数计算
取Dj1=
机壳厚度 [8] Δj1取
3.26 (cm) 0.08 (cm)
气隙δ选 [9] 取 δ=
0.06 (cm)
[10] 磁钢外径
[11] 磁钢内径 电枢铁心
[12] 长度l2 对铁氧体 磁铁
DMe=Dj1-2 Δj1 DMi=D+2 δ
l2=lδ-l0
（厘l1
取σ=
1.25
定子轭磁 [39] 场强度Hj1
Hj1
lj=
3.9 (cm)
（A/cm）
定子轭磁 [40] 压降Fj1
Fj1=Lj1Hj1
（安）
Fj1=
4.995132 Hj1
(A)
式中
Lj1=π (Dj1-Δ j1)/2p
外磁路总
[41] 磁压降F0
（厘米）
式中Lj1=
外磁路总 [41] 磁压降F0
SM=αδπ （DMi+hm ）l1/2p 环形铁氧 体磁铁
SM=αδπ （D+hm） lδ/2p 瓦形铁氧 体磁铁弧 [16] 度角β β=αδ 180°/p 4、电枢 冲片尺 寸 [17] 槽数Z Z= （2~4）D =3~13 通常选用 奇数槽
[18] 槽形
（厘米 2）
（厘米 2）
（厘米 2）
[28] 槽面积SS
计算出
5、磁路 计算
气隙系数
[29] kδ 对半闭口
槽
kδ=t2(5 δ +b02)/(t2 (5δ +b02)b02b02)
对铁氧体 磁钢
式中 D4= 1.12 (cm) r2= 0.2 (cm)
[26] 槽口宽b02
b02= 0.34 (cm)
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
一、概述
1.Z2系列小型直流电机为中华人民共和国机械工业部JB1104-68部颁标准所规定的标准系列小型直流电机。
2.Z2系列小型直流电机共分11个机座号，每个机座号有两种铁心长度，制造有直流电动机、直流发电机、直流调压发电机三种，适用于一般正常的工作环境。
电动机作一般传动用，发电机作为一般直流电源用，调压发电机作蓄电池组充电用。
3.励磁方式：电动机为带有少量稳定绕组的并激或他激励磁。
发电机为复激或他激励磁（额定电压为230伏的发电机），调压发电机为并激励磁（不带串激绕组）。
电机的他激励磁电压制成有110伏或220伏二种。
电动机额定电压110伏的仅有他励电压110伏一种。
4.Z2系列电机根据使用要求可制成湿热地区使用的具有防潮、防霉、防盐雾性能的湿热带型（T H）直流电机。
5.型号含义：Z表示“直”流，2表示第二次全国定型设计，横线后数字表示机座号与铁心长短，例如Z2-11前一个1代表1号机座，后一个1代表短铁心，而Z2-112中11代表11号机座，2代表长铁心。
二、结构型式
1.直流发电机或直流调压发电机仅制造卧式，机座带底脚的一种。
2.直流电动机可制成下表所示的结构型式。
三、Z2系列电动机
1.电动机可用三角皮带、正齿轮或弹性联轴器进行传动，不使电机轴承受轴向推力。
2.电动机可在正转或逆转情况下正常工作。
四、Z2系列发电机及调压发电机
1.Z2系列发电机及调压发电机的旋转方向自换向器端看去为顺时针方向，根据使用要求亦可制成逆时针方向旋转的发电机或调压发电机。
2.Z2系列发电机及调压发电机根据订货要求可制成与Y系列三相异步电动机配套成的发电机组成套供应。
3.调压发电机的额定功率为平均电压（对110/160伏的为135伏，对220/320伏的为270伏）时的功率，当电压高于平均电压时其输出功率不大于额定功率，当电压低于平均电压时其输出电流不大于额定电流。
五、订货须知
订货时须注明电机的型号及具体规格（包括励磁方式、旋转方向、出线盒位置、是否双轴伸、结构型式等），例如Z2-62 13千瓦220伏1500转/分他激电动机，他励电压220伏，卧式机座带底脚，端盖有凸缘。
配套的异步电动机、变阻器等附件，电刷、刷握等备件的供应，或有特殊要求（如供湿热带地区使用）和须外文说明文件者应在订货合同中注明。
本厂开发的ZDT2系列直流电动机是在我厂Z系列中型直流电动机的基础上，采用最新技术设计制造的新产品，专用于制糖压榨机轧辊驱动。
本系列电机的性能，外形安装尺寸及技术要求均符合国家标准（GB）和国际电工委员会标准（IEC）。
电机各部分机械尺寸，公差符合国际标准化委员会标准（ISO）。
二、使用条件：
1.本系列电机可以安装在环境比较恶劣的场合，但必须选择正确的冷却方法和防护等级，以保持电机内部的清洁。
2.本系列电机的冷却空气中不应含有酸、碱等对电机的绝缘和换向性能有损害的气体。
3.本系列电机适应于湿热带地区使用，环境空气温度不超过40℃。
4.本系列电机的供电电源采用静止整流电源，也可采用直流发电机电源。
5.当电动机采用静止整流电源供电时，整流器的脉波数不应小于6。
在额定基速，额定电压和额定负载电流下，电源的峰值波纹因不超过10%，允许不外接平波电抗器。
三、型号说明：
四、结构简介：
本系列电机的机座采用薄钢板多角形叠片结构，具有体积小，重量轻等特点。
适用可控硅整流电源，在负载电流的迅速变化下，电机有良好的换向性能。
整个定子和转子采用无溶剂漆真空压力浸渍（VPI），使绕组具有良好的抗潮能力和机械强度，并且绝缘和导热性能良好。
电枢铁心硅钢片叠装而成，具有良好的导磁性能。
本系列电机全部采用滚动轴承，不停机加油结构，本系列电机的绝缘等级为F级。
五、冷却方式和结构，安装型式：
本系列电机的防护等级根据GB/T4942.1和IEC34-5《电机外壳防护分极》标准，外客防护等级有IP23和IP44两种。
电动机冷却方式根据GB/T1993和IEC34-6《电机冷却方法》标准，有IC 06、IC17和IC37三种，本系列电动机标准形式的冷却空气入口在电机传动端（非换向器端）。
本系列电动机的防护等级和冷却方法见下表1
本系列电动机的安装型式符合GB997和IEC34-7《电机结构及安装型式代号》。
标准IM1001端盖式轴承。
底脚安装，圆柱形单轴伸。
可派生IM1002端盖式轴承，底脚安装，圆柱形双轴伸。
见表2。
电动机出线盒位置从传动端（非换向器端）试之在机座的右侧（即正盒）。
如果用户要求出线盒置于机座的另一侧，订货时注明反盒。
电动机基本出轴为单轴伸，面对出线盒（正盒）出轴方向为左出轴。
如果用户需要也可以制成双轴伸。
转轴的基本旋转方向从换向器端视之为逆时针旋转。
电动机的传动方式为弹性联轴器联接。
六、产品性能：
1. 本系列电机的定额为连续工作方式SI。
2. 本系列电机的标准额定电压为440V，520V两种，也可派生出其他等级的电压，需要在订货时商定。
3. 本系列电动机的基本励磁方式为他励，励磁绕组有四个引线端子，分为两组，两组串联时励磁电压为220V，其他励磁电压等级可在订货时商定。
4. 本系列电动机的短时过载能力：基速过载能力为2.5倍的额定电流，高速过载能力为1.8倍的额定电流。
5. 电流变化率（di/dt）允许达200倍额定电流/秒。
七、电动机的附件：
根据用户的需要电动机可以设计成能附装测速发电机、脉冲发生器、离心开关以及制动器等的结构形式，具体要求可以与本厂协商。
注：技术数据表中的规格、功率和弱磁调速范围等仅供参考，为了不断地采用新技术，新材料，表中的数据会有变动。
订货须知
1. 订货前请先查阅产品样本，确定所需产品的型号规格等数据，尽可能选择样本所列的标准规格产品。
在订货合同中请注明电动机的型号、功率、电压、旋转速度、激磁方式、激磁电压及结构安装形式等数据，如ZDT2-450-3 500KW 440V 650r/min 他励220V，卧式带底脚或IMB3。
2. 对产品有特殊要求时，如双轴伸、出线盒位置反盒、转轴逆向旋转等均需在合同中明确注明。
3. 如所需品种规格在本样本所列之外，或另有其他特殊要求时，经双方协商同意后签订合同或试制协议书。
4. 各类产品除电动机的轴伸键外，所有附件均不在供应范围内，用户如需附件或备件，例如电刷、刷握等，请事先在合同中注明所需的附件或备件的名称与数量。
八、技术参数表3
2505006251500 6.10.6791 2805007061500 5.80.690.2 4008008331500 3.30.2792.4 4008009801500 4.20.2792.8 44080010831500 4.20.2492.3
ZDT2-450-350065010351500 5.50.2793
52.44600 50065012231500 6.60.2692.9 50075010341500 3.80.3293
50075012231500 4.20.2392.9 5806501428150080.2392.4
ZDT2-450-4400420853120050.7390.2
59.75200 40042099112008.40.591.8 4704201177120080.4390.8
ZDT2-500-3500400104810007.20.3991.8
976000 500400122710009.50.2992.7 570400140810008.60.2592.1
ZDT2-500-470045014608007.20.2592.2
1206800 700450171280090.1892.9 74045018158008.20.1792.7
ZDT2-560-29006001868120080.1592.7
126.36600 900600220012008.30.1193
ZDT2-560-3630400131910007.60.3191.9
1517100 630400155410009.80.2392.2 700400173610009.60.291.7 900500187710008.50.1892.2 900500220710009.60.1392.7
ZDT2-560-490040018908008.60.2291.6
1847800 900400221980090.1692.2
九、外形安装尺寸
（注：可编辑下载，若有不当之处，请指正，谢谢!）。
