交流接触器常开常闭触点作用
交流接触器作用和工作原理
交流接触器作用和工作原理交流接触器是一种中间控制元件，其优点是可频繁的通、断线路，以小电流控制大电流。
配合热继电器工作还能对负载设备起到一定的过载保护作用。
因为它是靠电磁场吸力通、断工作的，相对于人手动分、合闸电路，它更高效率，更灵活运用，可以同时分、合多处负载线路，还有自锁功能，通过手动短接吸合后，就能进入自锁状态持续工作。
交流接触器是电力拖动和自动控制系统中应用最普遍的一种低压控制电器。
作为执行元件，用于接通、分断线路、或频繁的控制电动机等设备运行。
由动、静主触头，灭弧罩，动、静铁芯，辅助触头和支架外壳等组成。
电磁线圈通电后，使动铁芯在电磁力作用下吸合，直接或通过杠杆传动使动触头与静触头接触，接通电路。
电磁线圈断电后，动铁芯在复位弹簧作用下自动返回，俗称释放，触头分开，电路分断。
超过九成以上的自动化控制电力系统都用到了接触器，可见它的使用范围有多么广。
交流接触器工作原理当线圈通电时,静铁芯产生电磁吸力,将动铁芯吸合,由于触头系统是与动铁芯联动的,因此动铁芯带动三条动触片同时动作,主触点闭合,和主触点机械相连的辅助常闭触点断开，辅助常开触点闭合，从而接通电源。
当线圈断电时,吸力消失, 动铁芯联动部分依靠弹簧的反作用力而分离,使主触头断开,和主触点机械相连的辅助常闭触点闭合，辅助常开触点断开，从而切断电源。
一:一般三相接触器一共有8个点，三路输入，三路输出，还有是控制点两个。
输出和输入是对应的，很容易能看出来。
如果要加自锁的话，则还需要从输出点的一个端子将线接到控制点上面。
二: 首先应该知道交流接触器的原理。
他是用外界电源来加在线圈上，产生电磁场。
加电吸合，断电后接触点就断开。
知道原理后，你应该弄清楚外加电源的接点，也就是线圈的两个接点，一般在接触器的下部，并且各在一边。
其他的几路输入和输出一般在上部，一看就知道。
还要注意外加电源的电压是多少（220V或 380V），一般都标得有。
并且注意接触点是常闭还是常开。
接触器
1 接触器用途分类接触器是一种自动化的控制电器，主要用于频繁接通或分断交、直流电路，控制容量大，可远距离操作，配合继电器可以实现定时操作，联锁控制，各种定量控制和失压及欠压保护，广泛应用于自动控制电路；其主要控制对象是电动机，也可用于控制其它电力负载，如电热器、照明、电焊机、电容器组等。
接触器按被控电流的种类可分为交流接触器和直流接触器。
本文将主要介绍常用的交流接触器。
1.1 交流接触器接触器触头按通断能力，可分为主触头和辅助触头。
主触头主要用于通断较大电流的电路(此电路称主电路)，它的体积较大，一般由三对常开触头组成。
辅助触头主要用于通断较小电流的电路(此电路称控制电路)，它的体积较小，有常开触头和常闭触头之分。
交流接触器的外形和结构(见图1)。
当给交流接触器的线圈5通人交流电时，在铁心6上会产生电磁吸力，克服弹簧4的反作用力，将衔铁3吸合，衔铁的动作带动动触桥1运动，和静触点2闭合。
当电磁线圈断电后，铁心上的电磁吸力消失，衔铁在弹簧的作用下回到原位，各触点也随之回到原始状态。
交流接触器的铁心断面上有短路环，是为了防止交变电流所造成的吸合时的抖动。
交流接触器的型号有CJ1O、CJ12、CJ20等系列。
1.2 直流接触器直流接触器主要用于远距离接通和分断直流电路及直流电动机的频繁启动、停止、反转和反接制动。
直流接触器的结构和工作原理与交流接触器基本相同，也由电磁机构、触头系统和灭弧装置组成。
电磁机构采用沿棱角转动拍合式铁芯，由于线圈中通入直流电，铁芯不会产生涡流，可用整块铸铁或铸钢制成铁芯，也不需要短路环。
触头系统有主触头和辅助触头，主触头通断电流大，采用滚动接触的指型触头；辅助触头通断电流小，采用点接触式的桥式触头。
由于直流电弧比交流电弧难以熄灭，故直流接触器采用磁吹式灭弧装置和其它灭弧方法灭弧。
直流接触器通人直流电，吸合时没有冲击启动电流，不会产生猛烈撞击现象，因此使用寿命长，适宜频繁操作场合。
交流接触器接线的作用和工作原理
一、引言接触器是一种电气控制器件，广泛应用于电力系统和工业自动化控制中。
它的主要作用是控制电路的开关和断开，实现对电气设备的启动、停止和保护。
本文将详细解释和交流接触器接线的作用和工作原理相关的基本原理。
二、接触器的作用1.控制电路的开关和断开：接触器可以实现对电气设备的启动、停止和保护。
通过接触器的控制，可以对电路进行开关和断开操作，实现对电气设备的控制。
2.实现电气设备的保护：接触器在电路中起到了保护作用。
当电路中发生故障或超载时，接触器可以及时断开电路，保护电气设备免受损坏。
3.实现电路的分段控制：通过接触器的组合和接线方式，可以实现电路的分段控制。
不同的接线方式可以实现不同的电路控制功能，提高电气设备的灵活性和可靠性。
三、接触器的工作原理接触器由电磁系统和接点系统两部分组成，其工作原理是利用电磁力来控制接点的开合状态。
1.电磁系统：接触器的电磁系统由电磁铁和铁芯组成。
当通电时，电磁铁产生磁场，吸引铁芯，使得接点闭合；当断电时，电磁铁的磁场消失，铁芯恢复原状，使得接点断开。
2.接点系统：接触器的接点系统由固定触点和动触点组成。
当接触器闭合时，固定触点和动触点之间会产生接触电阻，形成一个闭合的电路；当接触器断开时，固定触点和动触点之间的接触电阻消失，电路断开。
3.控制电路：接触器的控制电路通过控制电磁铁的通断来实现接点的开合。
当控制电路通电时，电磁铁产生磁场，接点闭合；当控制电路断电时，电磁铁的磁场消失，接点断开。
四、接触器的基本原理1.接触器的接线方式：接触器的接线方式有直接启动、反接和星三角启动等。
不同的接线方式适用于不同的电气设备和控制要求。
•直接启动：适用于小功率电动机的启动，直接将电动机与电网相连，通过接触器控制电动机的启动和停止。
•反接：适用于大功率电动机的启动，先将电动机的两相接线反接，再通过接触器控制电动机的启动和停止。
•星三角启动：适用于大功率电动机的启动，先将电动机的三相接线组成星形，再通过接触器控制电动机的启动和停止。
交流接触器结构与工作原理【超详细】
如何选用交流接触器接触器的选用步骤
交流接触器的选用，应根据负荷的类型和工作参数合理选用。具体分为以下步 骤：
1．选择接触器的类型
交流接触器按负荷种类一般分为一类、二类、三类和四类，分别记为
AC1 、
AC2 、AC3 和 AC4。一类交流接触器对应的控制对象是无感或微感负荷，如白炽 灯
、电阻炉等； 二类交流接触器用于绕线式异步电动机的起动和停止；
位置。由于线圈不通电，不仅无电力损耗，而且消除了磁噪音。
由德国引进的西门子公司的 3TB 系列、BBC公司的 B 系列交流接触器等具有 80 年代初水平。 它们主要供远距离接通和分断电路， 并适用于频繁地起动及控制交
流电动机。 3TB系列产品具有结构紧凑、机械寿命和电气寿命长、安装方便、可 靠 性高等特点。额定电压为 220～ 660V，额定电流为 9～630A。
吸合后，缓慢降低吸合线圈的电压，接触器释放时的最大电压。一般规定，吸合
电压不低于线圈额定电压的 85％，释放电压不高于线圈额定电压的 70%
5）吸引线圈额定电压
接触器正常工作时，吸引线圈上所加的电压值。一般
该电压数值以及线圈的匝数、 线径等数据均标于线包上， 而不是标于接触器外壳
铭牌上，使用时应加以注意。
接法: 一 :一般三相接触器一共有 8 个点，三路输入，三路输出，还有是控制点两个。 输出和输入是对应的， 很容易能看出来。 如果要加自锁的话， 则还需要从输出点 的一个端子将线接到控制点上面。 二 :首先应该知道交流接触器的原理。他是用外界电源来加在线圈上，产生电磁 场。加电吸合，断电后接触点就断开。知道原理后，你应该弄清楚外加电源的接
点，也就是线圈的两个接点，一般在接触器的下部，并且各在一边。其他的几路
交流接触器工作原理

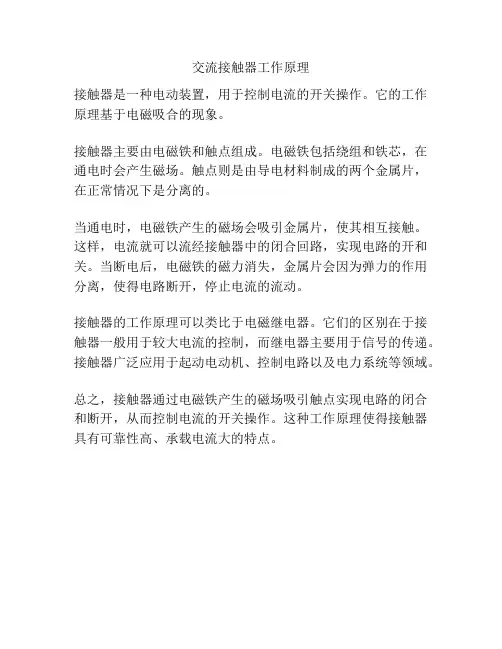

交流接触器工作原理
接触器是一种电动装置，用于控制电流的开关操作。
它的工作原理基于电磁吸合的现象。
接触器主要由电磁铁和触点组成。
电磁铁包括绕组和铁芯，在通电时会产生磁场。
触点则是由导电材料制成的两个金属片，在正常情况下是分离的。
当通电时，电磁铁产生的磁场会吸引金属片，使其相互接触。
这样，电流就可以流经接触器中的闭合回路，实现电路的开和关。
当断电后，电磁铁的磁力消失，金属片会因为弹力的作用分离，使得电路断开，停止电流的流动。
接触器的工作原理可以类比于电磁继电器。
它们的区别在于接触器一般用于较大电流的控制，而继电器主要用于信号的传递。
接触器广泛应用于起动电动机、控制电路以及电力系统等领域。
总之，接触器通过电磁铁产生的磁场吸引触点实现电路的闭合和断开，从而控制电流的开关操作。
这种工作原理使得接触器具有可靠性高、承载电流大的特点。
接触器的作用
接触器的作用
问题：
答案：
有：
1、减轻操作者的劳动强度，使操作者避开高电压、大电流的电路，确保人身安全；
2、控制容量大，工作可靠，操作频率高，使用寿命长；
3、低电压释放保护功能。
【相关阅读】
接触器是一种自动的电磁式电器，适用于远距离频繁接通和断开交直流主电路及大容量控制电路。
其主要应用于自动控制交、直流电动机，电热设备，电容器组，电阻炉等。
它不仅仅能减轻操作者的劳动强度，使操作者避开高电压、大电流的电路，确保人身安全，而且控制容量能够很大，工作可靠，操作频率高，使用寿命长，还具有低电压（欠压与失压）释放保护功能等优点，因而得到了广泛应用。
继电器是一种电子控制器件，它具有控制系统（又称输入回路）和被控制系统（又称输出回路），通常应用于自动控制电路中，它实际上是用较小的电流去控制较大电流的一种“自动开关”。
故在电路中起着自动调节、安全保护、转换电路等作用。
1。
《交流接触器》PPT课件
竞争格局
目前市场上交流接触器品 牌众多，竞争激烈，未来 市场将向高品质、高性能、 高可靠性方向发展。
客户需求
客户对交流接触器的需求 将越来越注重产品的性能、 稳定性、寿命及节能环保 等方面。
创新发展趋势探讨
智能化发展
随着物联网、人工智能等技 术的不断进步，交流接触器 将实现智能化发展，提高自 动化程度与运行效率。
保养周期建议及操作指南
操作指南 1. 断开电源，确保安全。
2. 清洁接触器表面灰尘和污垢。
保养周期建议及操作指南
01
02
03
04
3. 检查并紧固各连接部 位，确保连接可靠。
4. 对触点进行清洁和研 磨，去除积碳和氧化物。
5. 检查线圈绝缘层，如 有破损或老化应及时更 换。
6. 测试接触器动作性能， 确保其正常工作。
THANKS
感谢观看
《交流接触器》PPT课件
目录
• 交流接触器基本概念与工作原理 • 交流接触器分类及特点 • 选型与使用注意事项 • 维护保养与寿命延长策略 • 应用领域与市场前景展望
01
交流接触器基本概念与工作原理
交流接触器定义及作用
定义
交流接触器是一种用于频繁地接通 和切断主电路或大容量的控制电路 的电器。
辅助触点故障
机械故障
辅助触点接触不良或损坏会影响接触器的控 制功能。应检查辅助触点的接触情况，如有 异常应及时修复或更换。
机械部件磨损、变形或松动会导致接触器动 作不灵活或卡滞。应定期对机械部件进行检 查和维护，保持其良好的工作状态。
04
维护保养与寿命延长策略
定期检查项目清单
01
02
03
04
接触器外观检查
接触器的接线方法与工作原理
接触器的接线方法与工作原理1.交流接触器原理--简介交流接触器，其英文名称为Alternating Current Contactor，是接触器的一种，被广泛用作电力的开断和控制电路。
从用途来角度来看，交流接触器可分为工业用接触器以及建筑及家用接触器两类。
交流接触器利用主接点来开闭电路，用辅助接点来执行控制指令。
主接点一般只有常开接点，而辅助接点常有两对具有常开和常闭功能的接点，小型的接触器也经常作为中间继电器配合主电路使用。
在电工学上，因为可快速切断交流与直流主回路和可频繁地接通与大电流控制(某些型别可达800安培)电路的装置，所以经常运用于电动机做为控制对象﹐也可用作控制工厂设备﹑电热器﹑工作母机和各样电力机组等电力负载，接触器不仅能接通和切断电路，而且还具有低电压释放保护作用。
接触器控制容量大，适用于频繁操作和远距离控制。
是自动控制系统中的重要元件之一。
在工业电气中，接触器的型号很多，电流在5A-1000A 的不等，其用处相当广泛。
一、结构说明交流接触器利用主接点来开闭电路，用辅助接点来导通控制回路。
主接点一般是常开接点，而辅助接点常有两对常开接点和常闭接点，小型的接触器也经常作为中间继电器配合主电路使用。
交流接触器的接点，由银钨合金制成，具有良好的导电性和耐高温烧蚀性。
交流接触器动作的动力源于交流通过带铁芯线圈产生的磁场，电磁铁芯由两个「山」字形的幼硅钢片叠成，其中一个固定铁芯，套有线圈，工作电压可多种选择。
为了使磁力稳定，铁芯的吸合面加上短路环。
交流接触器在失电后，依靠弹簧复位。
另一半是活动铁芯，构造和固定铁芯一样，用以带动主接点和辅助接点的闭合断开。
20安培以上的接触器加有灭弧罩，利用电路断开时产生的电磁力，快速拉断电弧，保护接点。
接触器具可高频率操作，做为电源开启与切断控制时﹐最高操作频率可达每小时1200次。
接触器的使用寿命很高﹐机械寿命通常为数百万次至一千万次，电寿命一般则为数十万次至数百万次。
接触器
接触器接触器基本介绍：在电工学上，因为可快速切断交流与直流主回路和可频繁地接通与大电流控制（某些型别可达800安培）电路的装置，所以经常运用于电动机做为控制对象﹐也可用作控制工厂设备﹑电热器﹑工作母机和各样电力机组等电力负载，接触器不仅能接通和切断电路，而且还具有低电压释放保护作用。
接触器控制容量大，适用于频繁操作和远距离控制。
是自动控制系统中的重要元件之一。
在工业电气中，接触器的型号很多，电流在5A-1000A的不等，其用处相当广泛接触器的工作原理是：当接触器线圈通电后，线圈电流会产生磁场，产生的磁场使静铁心产生电磁吸力吸引动铁心，并带动交流接触器点动作，常闭触点断开，常开触点闭合，两者是联动的。
当线圈断电时，电磁吸力消失，衔铁在释放弹簧的作用下释放，使触点复原，常开触点断开，常闭触点闭合。
直流接触器的工作原理跟温度开关的原理有点相似按主触头通过的电流的种类可分为：直电流式（DC）接触器、交流式（AC）接触器。
接触器的主要作用：（1）信号的放大：用小的电压、电流开闭，转换大的电压、电流。
（2）绝缘隔离：可防止负载的噪声及高压损坏内部部品（IC、晶体管）。
接触器按操作结构分为：电磁式接触器、永磁式接触器。
接触器的内部结构：（1）电磁系统：铁芯、静铁芯、电磁线圈（2）触头系统：常开触头、常闭触头（3）灭弧装置电磁式接触器的工作原理：当接触器的电磁线圈通电后，会产生很强的磁场，使静铁芯产生电磁吸引力吸引衔铁，并带动触头动作。
当线圈断电后，电磁吸引力消失，衔铁在释放弹簧的作用下释放，使触头复原。
电磁式接触器的特点：1、电磁接触器使用的电压应介於额定值的85﹪～110﹪，如太低则电磁吸力不够，有噪音和跳脱的可能；太高则电磁线圈有烧毁的危险。
2、电磁接触器只操作电流系指电磁线圈加上额定电压使其动作的电流。
3、电磁接触器主接点的型式为a接点。
4、电磁接触器的电磁线圈若无标注则多为220V者。
5、直接以电磁接触器来启动三相鼠笼式感应电动机时，电磁接触器的主接点应选用能启闭其额定电流的10倍。
交流接触器结构与工作原理
交流接触器结构与工作原理(一)如图l所示为交流接触器的外形与结构示意图。
交流接触器由以下四部分组成：图1 CJ10-20型交流接触器1一灭弧罩 2一触点压力弹簧片 3一主触点 4一反作用弹簧 5一线圈 6一短路环 7一静铁心 8一弹簧 9一动铁心10一辅助常开触点 11一辅助常闭触点（1）电磁机构电磁机构由线圈、动铁心(衔铁)和静铁心组成，其作用是将电磁能转换成机械能，产生电磁吸力带动触点动作。
（2）触点系统包括主触点和辅助触点。
主触点用于通断主电路，通常为三对常开触点。
辅助触点用于控制电路，起电气联锁作用，故又称联锁触点，一般常开、常闭各两对。
（3）灭弧装置容量在10A以上的接触器都有灭弧装置，对于小容量的接触器，常采用双断口触点灭弧、电动力灭弧、相间弧板隔弧及陶土灭弧罩灭弧。
对于大容量的接触器，采用纵缝灭弧罩及栅片灭弧。
（4）其他部件包括反作用弹簧、缓冲弹簧、触点压力弹簧、传动机构及外壳等。
电磁式接触器的工作原理如下：线圈通电后，在铁芯中产生磁通及电磁吸力。
此电磁吸力克服弹簧反力使得衔铁吸合，带动触点机构动作，常闭触点打开，常开触点闭合，互锁或接通线路。
线圈失电或线圈两端电压显著降低时，电磁吸力小于弹簧反力，使得衔铁释放，触点机构复位，断开线路或解除互锁。
（二）直流接触器直流接触器的结构和工作原理基本上与交流接触器相同。
在结构上也是由电磁机构、触点系统和灭弧装置等部分组成。
由于直流电弧比交流电弧难以熄灭，直流接触器常采用磁吹式灭弧装置灭弧。
交流接触器的分类及基本参数1．交流接触器的分类交流接触器的种类很多，其分类方法也不尽相同。
按照一般的分类方法，大致有以下几种。
①按主触点极数分可分为单极、双极、三极、四极和五极接触器。
单极接触器主要用于单相负荷，如照明负荷、焊机等，在电动机能耗制动中也可采用；双极接触器用于绕线式异步电机的转子回路中，起动时用于短接起动绕组；三极接触器用于三相负荷，例如在电动机的控制及其它场合，使用最为广泛；四极接触器主要用于三相四线制的照明线路，也可用来控制双回路电动机负载；五极交流接触器用来组成自耦补偿起动器或控制双笼型电动机，以变换绕组接法。
8 交流接触器结构与工作原理
(一)交流接触器由以下四部分组成：（1）电磁机构电磁机构由线圈、动铁心(衔铁)和静铁心组成，其作用是将电磁能转换成机械能，产生电磁吸力带动触点动作。
（2）触点系统包括主触点和辅助触点。
主触点用于通断主电路，通常为三对常开触点。
辅助触点用于控制电路，起电气联锁作用，故又称联锁触点，一般常开、常闭各两对。
（3）灭弧装置容量在10A以上的接触器都有灭弧装置，对于小容量的接触器，常采用双断口触点灭弧、电动力灭弧、相间弧板隔弧及陶土灭弧罩灭弧。
对于大容量的接触器，采用纵缝灭弧罩及栅片灭弧。
（4）其他部件包括反作用弹簧、缓冲弹簧、触点压力弹簧、传动机构及外壳等。
电磁式接触器的工作原理如下：线圈通电后，在铁芯中产生磁通及电磁吸力。
此电磁吸力克服弹簧反力使得衔铁吸合，带动触点机构动作，常闭触点打开，常开触点闭合，互锁或接通线路。
线圈失电或线圈两端电压显著降低时，电磁吸力小于弹簧反力，使得衔铁释放，触点机构复位，断开线路或解除互锁。
（二）直流接触器直流接触器的结构和工作原理基本上与交流接触器相同。
在结构上也是由电磁机构、触点系统和灭弧装置等部分组成。
由于直流电弧比交流电弧难以熄灭，直流接触器常采用磁吹式灭弧装置灭弧。
交流接触器接线图电动机可逆运行控制电路的调试1、检查主回路路的接线是否正确，为了保证两个接触器动作时能够可靠调换电动机的相序，接线时应使接触器的上口接线保持一致，在接触器的下口调相。
2、检查接线无误后，通电试验，通电试验时为防止意外，应先将电动机的接线断开。
故障现象预处理；1、不启动；原因之一，检查控制保险FU是否断路，热继电器FR接点是否用错或接触不良，SB1按钮的常闭接点是否不良。
原因之二按纽互锁的接线有误。
2、起动时接触器“叭哒”就不吸了；这是因为接触器的常闭接点互锁接线有错，将互锁接点接成了自己锁自己了，起动时常闭接点是通的接触器线圈的电吸合，接触器吸合后常闭接点又断开，接触器线圈又断电释放，释放常闭接点又接通接触器又吸合，接点又断开，所以会出现“叭哒”接触器不吸合的现象。
交流接触器常开与常闭触点的作用
常规L1，L2，L3为A相，B相，C相电源进线。
A1，A2为接触器线圈两端。
有两个A2是厂家为方便接线，A2有两个接线点，是一样的，接线时可以A1，A2接在接触器一侧，也可以接在接触器两侧。
13NO，14NO为常闭接点。
NC和NO都是辅助触点，NC是常闭点，NO是常开点。
NO和NC的触点编号是有规律的。
11和12是一对常闭点，13和14是一对常开点，21和22是一对常闭点，23和24是一对常开点，以此类推，凡是有2的点，都是常闭点，有4的点，都是常开点。
偶数编号是引出端，奇数编号是公共端。
常开——在接触器没工作的情况下，该触点为开路。
常闭——在接触器工作的情况下，该触点为闭合。
工作时，常闭触点先断开，常开触点再闭合。
当接触器线圈断电时，常开触点先断开，常闭触点才闭合复位。
常闭点跟常开点相当于两个开关，只是起到接通和关断线路的作用。
你在常开点外接的是多大的电压，当线圈吸合时，常开点上的电压就是多大。
交流接触器常开常闭触点
交流接触器常开常闭触点————————————————————————————————作者：————————————————————————————————日期：交流接触器常开常闭触点对于交流接触器的触头系统而言，所谓“常开”、“常闭”是指电磁系统未通电时触头的状态。
二者是联动的，当线圈通电时，常闭触头先断开，常开触头后闭合；线圈断电时，常开触头先断开，常闭触头后闭合。
常开是接触器线圈在没有得电时，接触器处于自然状态下辅助触点没有导通的触点，通常用NO表示，常开的开是断开，常闭则是自然状态下辅助触点处于导通状态的触点，通常用NC表示，常闭的闭是接通。
交流接触器有主触点和辅助触点，上图接触器触点的前三个是主触点，后两个为辅助：前一个为常开触点，后一个为常闭触点。
主触点一般只有常开，电流很大，接通主回路。
一般辅助触点常开的作用是自锁，是并联在上图的启动按钮触点两端的，释放了启动按钮后，就由这个触点继续连接回路，维持这个接触器为吸合状态。
常闭触点是串联在另一个接触器线圈控制回路中的，目的是阻止另一只接触器吸合，以免造成电路动作混乱甚至短路，如防止电动机同时正反向接触器同时导通等。
点动就是启动按钮按下时，接触器线圈得电吸合。
松开时，接触器线圈失电，断开。
长动的接法，就是在点动的基础上，在停止按钮后端上再接一根线接到接触器常开辅助触点的一端，辅助触点的另一端接在线圈上触点，此触点与启动按钮连接按下启动按钮，线圈得电吸合，同时辅助触点吸合。
线圈同时也通过辅助触点与控制线连通。
松开启动按钮，虽然按钮与线圈断开，但是线圈仍然通过辅助触点与控制线连通，仍然得电吸合。
按下停止按钮，线圈失电，接触器释放。
1、交流接触器的常开触点在接触器工作时因机械联动而闭合；2、交流接触器的常开触点是串联在该接触器的线圈回路（控制回路）中并与启动按钮（常开点）并联；3、当启动按钮接通时，接触器则由线圈通电而工作，同时因机械联动而使得其常开触点闭合；4、由于启动按钮是常开的，因此该按钮完成启动后就会恢复成断开状态，又由于接触器上的常开点与启动按钮并联并已接通，故当启动按钮断开后该控制回路仍处于接通状态；5、这就是所谓的接触器的自锁，在实践中有时启动按钮按下时接触器能接通，但松开后就断开了，这就应该检查接触器的自锁回路。
380v交流接触器原理和接线
380v交流接触器原理和接线
当线圈通电时,静铁芯产生电磁吸力,将动铁芯吸合,由于触头系统是与动铁芯联动的,因此动铁芯带动三条动触片同时动作,主触点闭合,和主触点机械相连的辅助常闭触点断开，辅助常开触点闭合，从而接通电源。
当线圈断电时,吸力消失, 动铁芯联动部分依靠弹簧的反作用力而分离,使主触头断开,和主触点机械相连的辅助常闭触点闭合，辅助常开触点断开，从而切断电源。
一般三相接触器一共有8个点，三路输入，三路输出，还有是控制点两个。
输出和输入是对应的，很容易能看出来。
如果要加自锁的话，则还需要从输出点的一个端子将线接到控制点上面。
首先应该知道交流接触器的原理。
他是用外界电源来加在线圈上，产生电磁场。
加电吸合，断电后接触点就断开。
知道原理后，你应该弄清楚外加电源的接点，也就是线圈的两个接点，一般在接触器的下部，并且各在一边。
其他的几路输入和输出一般在上部，一看就知道。
还要注意外加电源的电压是多少（220V 或380V），一般都标得有。
并且注意接触点是常闭还是常开。
如果有自锁控制，根据原理理一下线路就可以了。
交流接触器的字母符号
交流接触器的字母符号
交流接触器是一种电磁控制器件，广泛应用于电力系统、化工、机械、冶金、印刷、纺织等行业中，以实现对电流的控制和保护。
在电力系统中，接触器主要起到控制电源、电机等设备的作用。
交流接触器的字母符号主要包括以下几个：
1. AC：代表交流电。
2. C：代表接触器。
3. NO：代表常开触点。
4. NC：代表常闭触点。
5. CO：代表换向触点。
6. CP：代表开合锁定装置。
7. CT：代表电感和电流互感器。
8. F：代表热保护器。
9. O：代表过载保护。
10. Q：代表磁控管。
11. S：代表定时器。
12. U：代表电压。
13. V：代表电压释放。
14. Y：代表绝缘压力限制。
15. Z：代表限位开关。
接触器的应用范围广泛，具有重要的作用，在电气控制方面占据一席之地。
随着科技的不断发展，接触器的类型和功能也在不断增加，符号也随之改变，因此，我们需要不断学习和掌握相关知识，以更好地应用交流接触器。
交流接触器辅助触点的作用与认识
交流接触器辅助触点的作用与认识
接触器的基本组成部分！
接触器主要有衔铁（有两部分，一部分是静止的，一部分是可以活动的，）在静止的那一部分衔铁上套有线圈，活动的的衔铁链接的有主出头以及辅助出头，然后加上外壳。
另外，主出头和辅助出头都是由静触点和动触点构成的，所谓动触点就是指可以活动的那一部分，静触点就是指不能活动的那一部分，主触头是用来通过负载电流的，辅助触头一般用来通过控制电流，或者用于其他方面，主触头和辅助触头最大的差别就是主出头要比辅助触头大，可通过的电流也就大，因为接通或断开负载都由它来执行，另外主触头和辅助触头在动作的时候都是同步的，主触头动作的同时辅助出头也要动作，主触头只有常开的，辅助触头有常开的和常闭的。
因此，并不能说常开的就是主触点，一般主出头位于接触器的中间，辅助出头位于主触头的两侧，一般辅助触头都用于接触器的交叉连锁控制电路中，它所通过的电流是二次电流，主触头通过的电流是一次电流！
主触点就是接电动机或设备的三个触点叫主触点。
辅助触点就是在接触器旁边的小触点就叫辅助触点，这是接控制电路的。
也叫自保持触点。
这种触点在接触器上一般有一对，即是常开、和常闭。
也有2对的。
一般都可以看出来的主触点比较大一点辅助触点比较小一点。
如果一样大或一样小（一般是不可能有这种接触器的）那就一样了。
一般的接触器都有长开和长闭两种结合在一起的才比较好用。
不代表长开的触点就是主触点。
主要还是看功能，有的长开的触点是主触点，有的长闭的触点是主触点。
交流接触器辅助触点的作用及用途
交流接触器辅助触点的作用及用途在工厂中，接触器在电气的使用普遍，所以在电气控制电路中处千主导地位。
在控制电路和控制系统的电器，需要有较强的通断能力，又因为此类电器的操作频率高，所以对电气和机械的寿命要求长，那么接触器就是其中最受欢迎的—种低压控制电器。
接触器的作用，主要用来频繁接通和分断带有负载的主电路或者大的容量控制电路，并且可以实现远传自动控制。
而接触器的辅助触点主要是现实自锁和互锁功能。
接触器的主要用途就是用于电动设备的电路控制和电热设备的控制以及电容器组的控制等！它又是主要低压控制电器中的主导产品之一，所以广泛应用在电力传动系统。
辅助触点一般有三个作用：(1)形成自锁回路。
自锁回路是电力控制中必不可少也是应用最广泛的基本电路，如图所示：当按下启动按钮5B2,交流接触器KM线圈得电吸合，相应的主回路中交流接触器主触点KM 闭合接通电路，辅助常开触点闭合，形成自锁，确保启动按钮5B2松开后，电路仍然自保持工作。
接触器控制电动机运行，电动机的停止和运行信号！一般情况下，我们用接触器的常开点作为电动机运行信号动作指示，常闭点作为电动机停止信号指示。
F4-111组常开1组常闭触点2组常开2组常闭--G;]触头的分令状态．很多情况下斯堪王的上触头电流很大，众电几很另，不耸直共Ill 于豆测，必烦通过林助触头未代替．用这钦乡：I. 按入指示打回路，用干星示断路暑的分2.按入闭镇目芬，JII干多个主回路电昙的耿廿动什和安令防护．3按入远伶七子曰均，用干远力1\11反中心皇视本地断符暴状态．4扣，入*-�H别曰1'3.JI! 干4忙北恲况下的故障类型H定．神失育：I. ••• 舶头：这种植动触头与主一触头状态一章，别主触头分刻．触头分．反之扑忔．2. "b"触头：这种切助触头与主触头状必柯反，叩t触头分叮b杖头仑．反之齐性．3.'.t; 仑后分触头：让种情劝触头L七十触在分仑闸过程中的仑闸状怎叶问更长，J1l 干抑割分仑涌沭．4杜鲁触头：i\种情劝触头只A听环暑故萍院所时动作，在苞通分用投作叶不动f l;. 用十针断断门晷足舌闪鼠障面跷所．5. 逵时触头：位贵有延叶哀责的植动触头．用千某些古浸迳叶分仑情劝七名的场令．“触头的作用是杞左墨；；包租8泛孚冢上．，易的I霜岭触头．正常情况下，电动机处千待机状态，接触器常闭点用来接通停止指示灯信号，告诉我们电机在停止位置，当电机运行时候，接触器吸合，常开点闭合，常闭点断开，相应的｀｀停止”指示回路断电，｀＇运行”指示回路导通，此时传递出的信号为：停止指示灯灭，运行指示灯亮。
交流接触器的符号
交流接触器的符号
交流接触器的符号可使用以下常见的代号或简写：
1. AC：交流电流，代表交流接触器的接点类型。
2. K：常用于表示“开关”或“接触器”，后面可加上数字表示具体型号。
3. R：常用于表示“继电器”，后面可加上数字表示具体型号。
4. C：常用于表示“控制”，表示该接触器用于控制某个电路或设备。
5. NO：表示“常开”，表示接触器的一个触点在非工作状态时处于常开状态。
6. NC：表示“常闭”，表示接触器的一个触点在非工作状态时处于常闭状态。
请注意，以上是对交流接触器的一般表示方式，具体符号可能会根据实际情况而有所不同。
建议在使用符号时，根据情况注明具体型号或参数，以避免混淆。
