合成氨精脱硫工艺介绍

氨气合成工艺流程图新乡中科化工合成氨工艺

煤……

造气……

净化除尘……静电除尘……

脱硫……合成甲醇（CO+2H

2-----CH

3

OH △H1 =651kj/mol 吸热）

CO置换……

脱碳……

精制气体……制取氨气……

气体循环……气体回收

1）予脱塔

原料气进入工段经过预脱塔先进行初脱硫。

2）预热塔

用蒸汽加热到40-80℃，为接下来的水解塔工段进行做准备。

3）水解塔

使用水解催化剂，脱出无机硫。在温度为320～350℃、压力为1.3～1.5MPa的条件下，在钴钼脱硫剂的作用下进行有机硫加氢转化反应及氧化锌吸收生成H2S

ZnS，排入地沟。

4）水冷器

水冷器是为使水冷却到常温，方便后一阶段的精脱硫。

5）精脱塔

这个工段脱出的是有机硫，把最后残余的硫进行精脱，减少氨气中硫的含量。

经过这5个工段后，硫的含量小于0.06×10－6，甲醇催化剂寿命大大延长，

减少更换甲醇催化剂，生产时间和能力大幅度提高。

用到的设备有预脱塔、预热器、水解塔、水冷器、精脱塔。

合成氨

氨氨（Ammonia，旧称阿莫尼亚）是重要的无机化工产品之一，在国民经济中占有重要地位。农业上使用的氮肥，除氨水外，诸如尿素、硝酸铵、磷酸铵、氯化铵以及各种含氮复合肥都是以氨为原料生产的。合成氨是大宗化工产品之一，世界每年合成氨产量已达到1亿吨以上，其中约有80%的氨用来生产化学肥料，20%作为其它化工产品的原料。

合成氨指由氮和氢在高温高压和催化剂存在下直接合成的氨。别名氨气，分子式为NH3，英文名：synthetic ammonia。世界上的氨除少量从焦炉气中回收外，绝大部分是合成的氨。

合成氨主要用于制造氮肥和复合肥料。氨作为工业原料和氨化饲料，用量约占世界产量的12％。硝酸、各种含氮的无机盐及有机中间体、磺胺药、聚氨酯、聚酰胺纤维和丁腈橡

胶等都需直接以氨为原料生产。液氨常用作制冷剂。发现德国化学家哈伯(F.Haber，1868-1934)从1902年开始研究由氮气和氢气直接合成氨。于1908年申请专利，即“循环法”，在此基础上，他继续研究，于1909年改进了合成，氨的含量达到6%以上。这是目前工业普遍采用的直接合成法。反应过程中为解决氢气和氮气合成转化率低的问题，将氨产品从合成反应后的气体中分离出来，未反应气和新鲜氢氮气混合重新参与合成反应。合成氨反应式如下：

N2+3H2≒2NH3(该反应为可逆反应,等号上反应条件为:"高温高压",下为:"催化剂")

合成氨的主要原料可分为固体原料、液体原料和气体原料。经过近百年的发展，合成氨技术趋于成熟，形成了一大批各有特色的工艺流程，但都是由三个基本部分组成，即原料气制备过程、净化过程以及氨合成过程。

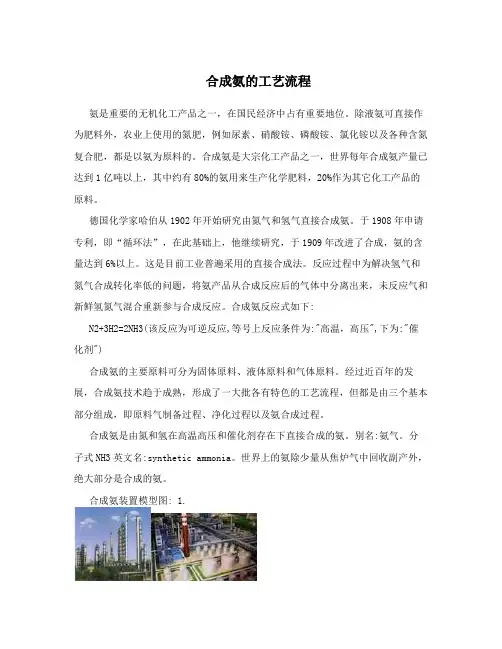

工艺流程

1.合成氨的工艺流程

(1)原料气制备将煤和天然气等原料制成含氢和氮的粗原料气。对于固体原料煤和焦炭，通常采用气化的方法制取合成气；渣油可采用非催化部分氧化的方法获得合成气；对气态烃类和石脑油，工业中利用二段蒸汽转化法制取合成气。

(2)净化对粗原料气进行净化处理，除去氢气和氮气以外的杂质，主要包括变换过程、脱硫脱碳过程以及气体精制过程。

①一氧化碳变换过程

在合成氨生产中，各种方法制取的原料气都含有CO，其体积分数一般为12%~40%。合成氨需要的两种组分是H2和N2，因此需要除去合成气中的CO。变换反应如下：CO+H2O→H2+CO2 =-41.2kJ/mol 0298HΔ

由于CO变换过程是强放热过程，必须分段进行以利于回收反应热，并控制变换段出口残余CO含量。第一步是高温变换，使大部分CO转变为CO2和H2；第二步是低温变换，将CO含量降至0.3%左右。因此，CO变换反应既是原料气制造的继续，又是净化的过程，为后续脱碳过程创造条件。

②脱硫脱碳过程

各种原料制取的粗原料气，都含有一些硫和碳的氧化物，为了防止合成氨生产过程催化剂的中毒，必须在氨合成工序前加以脱除，以天然气为原料的蒸汽转化法，第一道工序是脱硫，用以保护转化催化剂，以重油和煤为原料的部分氧化法，根据一氧化碳变换是否采用耐硫的催化剂而确定脱硫的位置。工业脱硫方法种类很多，通常是采用物理或化学吸收的方法，常用的有低温甲醇洗法(Rectisol)、聚乙二醇二甲醚法(Selexol)等。

粗原料气经CO变换以后，变换气中除H2外，还有CO2、CO和CH4等组分，其中以CO2含量最多。CO2既是氨合成催化剂的毒物，又是制造尿素、碳酸氢铵等氮肥的重要原料。因此变换气中CO2的脱除必须兼顾这两方面的要求。

一般采用溶液吸收法脱除CO2。根据吸收剂性能的不同，可分为两大类。一类是物理吸收法，如低温甲醇洗法(Rectisol)，聚乙二醇二甲醚法(Selexol)，碳酸丙烯酯法。一类是化学吸收法，如热钾碱法，低热耗本菲尔法，活化MDEA法，MEA法等。

③气体精制过程

经CO变换和CO2脱除后的原料气中尚含有少量残余的CO和CO2。为了防止对氨合成催化剂的毒害，规定CO和CO2总含量不得大于10cm3/m3(体积分数)。因此，原料气在进入合成工序前，必须进行原料气的最终净化，即精制过程。

目前在工业生产中，最终净化方法分为深冷分离法和甲烷化法。深冷分离法主要是液氮洗法，是在深度冷冻(<-100℃)条件下用液氮吸收分离少量CO，而且也能脱除甲烷和大部分氩，这样可以获得只含有惰性气体100cm3/m3以下的氢氮混合气，深冷净化法通常与空分

以及低温甲醇洗结合。甲烷化法是在催化剂存在下使少量CO、CO2与H2反应生成CH4和H2O的一种净化工艺，要求入口原料气中碳的氧化物含量(体积分数)一般应小于0.7%。甲烷化法可以将气体中碳的氧化物(CO+CO2)含量脱除到10cm3/m3以下，但是需要消耗有效成分H2，并且增加了惰性气体CH4的含量。甲烷化反应如下：

CO+3H2→CH4+H2O =-206.2kJ/mol 0298HΔ

CO2+4H2→CH4+2H2O =-165.1kJ/mol 0298HΔ

(3)氨合成将纯净的氢、氮混合气压缩到高压，在催化剂的作用下合成氨。氨的合成是提供液氨产品的工序，是整个合成氨生产过程的核心部分。氨合成反应在较高压力和催化剂存在的条件下进行，由于反应后气体中氨含量不高，一般只有10%~20%，故采用未反应氢氮气循环的流程。氨合成反应式如下：

N2+3H2→2NH3(g) =-92.4kJ/mol

2.合成氨的催化机理

热力学计算表明，低温、高压对合成氨反应是有利的，但无催化剂时，反应的活化能很高，反应几乎不发生。当采用铁催化剂时，由于改变了反应历程，降低了反应的活化能，使反应以显著的速率进行。目前认为，合成氨反应的一种可能机理，首先是氮分子在铁催化剂表面上进行化学吸附，使氮原子间的化学键减弱。接着是化学吸附的氢原子不断地跟表面上的氮分子作用，在催化剂表面上逐步生成—NH、—NH2和NH3，最后氨分子在表面上脱吸而生成气态的氨。上述反应途径可简单地表示为：

xFe + N2→FexN

FexN +［H］吸→FexNH

FexNH +［H］吸→FexNH2

FexNH2 ＋［H］吸FexNH3xFe+NH3

在无催化剂时，氨的合成反应的活化能很高，大约335 kJ/mol。加入铁催化剂后，反应以生成氮化物和氮氢化物两个阶段进行。第一阶段的反应活化能为126 kJ/mol～167 kJ/mol，第二阶段的反应活化能为13 kJ/mol。由于反应途径的改变（生成不稳定的中间化合物），降低了反应的活化能，因而反应速率加快了。

3.催化剂的中毒

催化剂的催化能力一般称为催化活性。有人认为：由于催化剂在反应前后的化学性质和质量不变，一旦制成一批催化剂之后，便可以永远使用下去。实际上许多催化剂在使用过程中，其活性从小到大，逐渐达到正常水平，这就是催化剂的成熟期。接着，催化剂活性在一段时间里保持稳定，然后再下降，一直到衰老而不能再使用。活性保持稳定的时间即为催化剂的寿命，其长短因催化剂的制备方法和使用条件而异。

催化剂在稳定活性期间，往往因接触少量的杂质而使活性明显下降甚至被破坏，这种现象称为催化剂的中毒。一般认为是由于催化剂表面的活性中心被杂质占据而引起中毒。中毒分为暂时性中毒和永久性中毒两种。例如，对于合成氨反应中的铁催化剂，O2、CO、CO2和水蒸气等都能使催化剂中毒。但利用纯净的氢、氮混合气体通过中毒的催化剂时，催化剂的活性又能恢复，因此这种中毒是暂时性中毒。相反，含P、S、As的化合物则可使铁催化剂永久性中毒。催化剂中毒后，往往完全失去活性，这时即使再用纯净的氢、氮混合气体处理，活性也很难恢复。催化剂中毒会严重影响生产的正常进行。工业上为了防止催化剂中毒，要把反应物原料加以净化，以除去毒物，这样就要增加设备，提高成本。因此，研制具有较强抗毒能力的新型催化剂，是一个重要的课题。

4.我国合成氨工业的发展情况

解放前我国只有两家规模不大的合成氨厂，解放后合成氨工业有了迅速发展。1949年全国氮肥产量仅0.6万吨，而1982年达到1021.9万吨，成为世界上产量最高的国家之一。
