《建筑施工扣件式钢管脚手架安全技术规范》JGJ130-2011
建筑施工扣件式钢管脚手架安全技术规范JGJ1302011
建筑施工扣件式钢管脚手架安全技术规范JGJ1302011 3.1.3、钢管的尺寸和表面质量应符合下列规定：2、钢管上严禁打孔。
5.3.5、立杆稳定性计算部位的确定符合下列规定：2、当脚手架搭设尺寸中的步距、立杆纵距、立杆横距和连墙件间距有变化时，除计算底层立杆段外，还必须对出现最大步距或最大立杆纵距、立杆横距、连墙件间距等部位的立杆段进行验算。
6.2.2、横向水平杆的构造应符合下列规定：1、主节点处必须设置一根横向水平杆，用直角扣件扣接且严禁折除。
6.3.2、脚手架必须设置纵、横向扫地杆。
纵向扫地杆应采用直角扣件固定在距底座上皮不大于200MM处的立杆上。
横向扫地杆亦应采用直角扣件固定在紧靠纵向扫地杆下方的立杆上。
当立杆基础不在同一高度上时，必须将高处的纵向的地杆向低处延长两跨与立杆固定，高低差不应大于1M。
靠边坡上方的立杆轴线到边坡的距离不应小于500MM（图6.3.2）.6.3.5、立杆接长除顶层顶步外，其余各层各步接头必须采用对接扣件连接。
6.4.2、连墙件的布置应符合下列规定：1、一字型、开口型脚手架的两端必须设置连墙件，连墙件的垂直间距不应大于建筑物的层高，并不应大于4M（两步）。
6.4.4 对高度24M以上的双排脚扩架，必须采用刚性墙件与建筑物可靠连接。
6.4.5、连墙件的构造应符合下列规定：2、连墙件必须采用可承受拉力和压力的构造。
6.6.2、剪刀撑的设置应符合下列规定：2、高度在24M以下的单、双排脚手架，均必须在外侧立面的两端各设置一道剪刀撑，并应由底至顶连续设置。
6.6.3、横向斜撑的设置应符合下列规定：2、一字型、开口型双排脚手架的两端必须设置横向斜撑。
7.1.5、当脚手架基础下有设备基础、管沟时，有脚手架使用过程中不应开挖，否则必须采取加固措施。
7.3.1、脚手架必须配合施工进度搭设，一次搭设高度不应超过相邻连墙件以上两步。
7.3.4、立杆搭设应符合下列规定：1、严禁将外径48m与51m的钢管混合使用。
建筑施工扣件式钢管脚手架安全技术规范(JGJ130-2011)
常用密目式安全立网全封闭式双排脚手架的设计尺寸（m）
连 墙 件 设 置
立杆 横距
lb
步距 h
下列荷载时的立杆纵距la(m)
2+0.35 (kN/m2)
2+2 +2×0.35 (kN/m2)
3+0.35 (kN/m2)
3+2 +2×0.35 (kN/m2)
脚手架 允许 搭设 高度 [H]
二
1.05
1.5 1.80
5、脚手架缺横向水平杆。
2019/7/4
22
第二部分 扣件式钢管脚手架 JGJ130-2011
案例
2007 年 3 月 21 日 ， 长 乐城区里仁工业区一厂房 工地发生一起脚手架坍塌 事故，当时有两名工人正 在脚手架上作业，事故造 成一死一伤。
这个四层多高的脚手 架只有两个固定横杆
2019/7/4
2019/7/4
4
第二部分 扣件式钢管脚手架
JGJ130-2011
案例
2007年5月27日,
事故发生在大风中
狂风暴雨袭击了宾阳
县城，在财政路口，
一栋在建楼房的脚手
架发生了坍塌事故，
脚手架坍塌在临浦路
道路中间，事故导致
县城临浦路、财政路、
永祥路、永合路等大
部分面积停电，以及
部分交通中断事故。
2019/7/4
• 3、取消双管立杆。双管立杆脚手架的经济性不好，在 施工现场已经很少使用，这次修订中予以取消。
• P373 5.3.5之3；5.3.8。
2019/7/4
46
第二部分 扣件式钢管脚手架
• （二）连墙件方面
• 1、取消柔性连墙件。脚手架柔性连墙件的做法粗糙， 可靠性差，不符合安全要求，这次修订中予以取消。
建筑施工扣件式钢管脚手架安全技术规范(JGJ-130-2011)
《建筑施工扣件式钢管脚手架安全技术规范》（JGJ130-2011）一、规范修订的背景《建筑施工扣件式钢管脚手架安全技术规范》（JGJ130-2001）的编写工作于1986年开始，经历了调研、统计、实验研究、结构分析、总结和讨论后，于1993年定稿上报，2001年修改后批准实施。
规范使用期内国家的建设规模、建筑工地的安全管理和脚手架使用等方面都发生了很大变化，规范内容应适应变化。
和本规范配套的相关规范在内容作了修订，使本规范在内容上应作出修改，和相关规范协调。
施工现场高大支架和模板工程数量增多，事故频发。
在技术上亟待给予指导和规范。
2005年开始对《建筑施工扣件式钢管脚手架安全技术规范》（JGJ130-2001）规范的修订工作。
二、本次规范修订的主要内容1、修订了钢管规格。
取消φ51×3.0钢管；为符合《焊接钢管尺寸及单位长度重量》（GB/T 21835-2008）的规定，将原标准中φ48×3.5的脚手架用钢管改为φ48.3×3.6。
2、对钢管壁厚的下差更严格。
将原规定壁厚下差限值为0.5mm改为0.36mm。
当所用钢管的壁厚不符合规范规定时，可以按钢管的实际尺寸进行设计计算。
3、双管立杆脚手架的经济性不好，在施工现场已经很少使用，本次修订中予以取消。
4、脚手架柔性连墙件的做法粗糙，可靠性差，不符合安全要求，本次修订中予以取消。
5、与建筑结构荷载规范的内容统一。
将作用于脚手架上的水平风荷载标准值的计算公式形式由：w k=0.7μz·μs·w0（w0取n=50）修改为： w k=μz·μs·w0（w0取n=10）。
6、将荷载效应组合表中的可变荷载组合系数由0.85提高为0.9。
7、将连墙件约束脚手架平面外变形所产生的轴向力由单排架取3kN改为2kN，双排架取5kN改为3kN 。
表4.3.1 荷载效应组合计算工程荷载效应组合纵向、横向水平杆强度与变形永久荷载+施工荷载脚手架立杆地基承载力1永久荷载+施工荷载型钢悬挑梁的强度、稳定与变形2永久荷载+0.9（施工荷载+风荷载）1永久荷载+可变荷载（不含风荷载）立杆稳定2永久荷载+0.9（可不荷载+风荷载）单排架，风荷载+2.0 kN连墙件强度与稳定双排架，风荷载+3.0kN8、根据施工现场脚手架应采用密目式安全立网全封闭的安全管理规定，此次修订内容中弱化了开敞式脚手架，对常用脚手架的允许搭设高度做了调整。
建筑施工扣件式钢管脚手架安全技术规范(JGJ130-2011)
4/16/2020
33
第二部分 扣件式钢管脚手架 JGJ130-2011
12、临边缺口无防护。
4/16/2020
34
第二部分 扣件式钢管脚手架 JGJ130-2011
4/16/2020
35
第二部分 扣件式钢管脚手架 JGJ130-2011
4/16/2020
36
第二部分 扣件式钢管脚手架 JGJ130-2011
支
满堂脚手架
架 （顶部荷载通过纵、横向水平杆传至立杆） 体
系
满堂支撑架
划
（顶部荷载通过立杆顶端的可调顶撑传至立杆）
分
普通型 满堂支撑架
根据剪刀撑的 间距（5m）细分
加强型 满堂支撑架
4/16/2020
51
第二部分 扣件式钢管脚手架
• 一、双排脚手架的修订内容
• （一）双排脚手架的结构性能
• 1、在作用极限荷载时，双排脚手架结构的可能破坏形 式有二种：一种是以连墙件为反弯点的脚手架平面外大 波整体失稳；另一种是脚手架较大步距间立杆段的局部 弯曲失稳。通常情况下，脚手架的破坏表现为前一种形 式，其承载力由平面外大波整体失稳时的承载力值确定 。如果脚手架的步距过大（超过二米），立杆段的局部 稳定承载力可能低于架体整体失稳时的承载力。这种情 况通常由在构造上减小步距的方法来避免。
• 3、取消双管立杆。双管立杆脚手架的经济性不好，在 施工现场已经很少使用，这次修订中予以取消。
• P373 5.3.5之3；5.3.8。
4/16/2020
46
第二部分 扣件式钢管脚手架
• （二）连墙件方面
• 1、取消柔性连墙件。脚手架柔性连墙件的做法粗糙， 可靠性差，不符合安全要求，这次修订中予以取消。
JGJ130-2011_建筑施工扣件式钢管脚手架安全技术规范
《建筑施工扣件式钢管脚手架安全技术规范》（JGJ130-2011）一、规范修订的背景《建筑施工扣件式钢管脚手架安全技术规范》（JGJ130-2001）的编写工作于1986年开始，经历了调研、统计、实验研究、结构分析、总结和讨论后，于1993年定稿上报，2001年修改后批准实施。
规范使用期内国家的建设规模、建筑工地的安全管理和脚手架使用等方面都发生了很大变化，规范内容应适应变化。
和本规范配套的相关规范在内容作了修订，使本规范在内容上应作出修改，和相关规范协调。
施工现场高大支架和模板工程数量增多，事故频发。
在技术上亟待给予指导和规范。
2005年开始对《建筑施工扣件式钢管脚手架安全技术规范》（JGJ130-2001）规范的修订工作。
二、本次规范修订的主要内容1、修订了钢管规格。
取消φ51×3.0钢管；为符合《焊接钢管尺寸及单位长度重量》（GB/T 21835-2008）的规定，将原标准中φ48×3.5的脚手架用钢管改为φ48.3×3.6。
2、对钢管壁厚的下差更严格。
将原规定壁厚下差限值为0.5mm 改为0.36mm。
当所用钢管的壁厚不符合规范规定时，可以按钢管的实际尺寸进行设计计算。
3、双管立杆脚手架的经济性不好，在施工现场已经很少使用，本次修订中予以取消。
4、脚手架柔性连墙件的做法粗糙，可靠性差，不符合安全要求，本次修订中予以取消。
5、与建筑结构荷载规范的内容统一。
将作用于脚手架上的水平风荷载标准值的计算公式形式由：w k=0.7μz·μs·w0（w0取n=50）修改为：w k=μz·μs·w0（w0取n=10）。
6、将荷载效应组合表中的可变荷载组合系数由0.85提高为0.9。
7、将连墙件约束脚手架平面外变形所产生的轴向力由单排架取3kN改为2kN，双排架取5kN改为3kN ;表4.3.1荷载效应组合8、根据施工现场脚手架应采用密目式安全立网全封闭的安全管理规定，此次修订内容中弱化了开敞式脚手架，对常用脚手架的允许搭设高度做了调整。
建筑施工扣件式钢管脚手架安全技术规范(JGJ_130
建筑施工扣件式钢管脚手架安全技术规范JGJ130—2011中华人民共和国建设部公告902号2011－01－28批准 2011－12－01实施1 总则1．0．1 为在扣件式钢管脚手架设计与施工中贯彻执行国家安全生产的方针政策，确保施工人员安全，做到技术先进、经济合理、安全适用，制定本规范。
1．0．2 本规范适用于房屋建筑工程和市政工程等施工用落地式单、双排扣件式钢管脚手架、满堂扣件式钢管脚手架、型钢悬挑扣件式钢管脚手架、满堂扣件式钢管支撑架的设计、施工及验收。
1．0．3 扣件式钢管脚手架施工前，应按本规范的规定对其结构构件与立杆地基承载力进行设计计算，并应编制专项施工方案。
1．0．4 扣件式钢管脚手架的设计、施工与验收，除应符合本规范的规定外，尚应符合国家现行有关强制性标准的规定。
2 术语、符号2．1 术语2．1．1 扣件式脚手架 steel tubular scaffold with couplers为建筑施工而搭设的、承受荷载的由扣件和钢管等构成的脚手架与支撑架，包含本规范各类脚手架与支撑架，统称脚手架。
2．1．2 支撑架 formwork support为钢结构安装或浇筑混凝土构件等搭设的承力支架。
2．1．3 单排扣件式钢管脚手架single pole steel tubular scaffold with couplers只有一排立杆，横向水平杆的一端搁置固定在墙体上的脚手架，简称单排架。
2．1．4 双排脚手架 double pole steel tubular scaffold with couplers由内外两排立杆和水平杆等构成的脚手架，简称双排架。
2．1．5 满堂扣件式钢管脚手架fastener steel tube full hall scaffold在纵、横方向，由不少于三排立杆并与水平杆、水平剪刀撑、竖向剪刀撑、扣件等构成的脚手架。
该架体顶部施工荷载通过水平杆传递给立杆，立杆呈偏心受压状态，简称满堂脚手架。
建筑施工扣件式钢管脚手架安全技术规范(JGJ_130-2011
建筑施工扣件式钢管脚手架安全技术规范JGJ 130－2011中华人民共和国建设部公告902号2011－01－28批准 2011－12－01实施1 总则1．0．1 为在扣件式钢管脚手架设计与施工中贯彻执行国家安全生产的方针政策，确保施工人员安全，做到技术先进、经济合理、安全适用，制定本规范。
1．0．2 本规范适用于房屋建筑工程和市政工程等施工用落地式单、双排扣件式钢管脚手架、满堂扣件式钢管脚手架、型钢悬挑扣件式钢管脚手架、满堂扣件式钢管支撑架的设计、施工及验收。
1．0．3 扣件式钢管脚手架施工前，应按本规范的规定对其结构构件与立杆地基承载力进行设计计算，并应编制专项施工方案。
1．0．4 扣件式钢管脚手架的设计、施工与验收，除应符合本规范的规定外，尚应符合国家现行有关强制性标准的规定。
2 术语、符号2．1 术语2．1．1 扣件式脚手架 steel tubular scaffold with couplers为建筑施工而搭设的、承受荷载的由扣件和钢管等构成的脚手架与支撑架，包含本规范各类脚手架与支撑架，统称脚手架。
2．1．2 支撑架 formwork support为钢结构安装或浇筑混凝土构件等搭设的承力支架。
2．1．3 单排扣件式钢管脚手架single pole steel tubular scaffold with couplers只有一排立杆，横向水平杆的一端搁置固定在墙体上的脚手架，简称单排架。
2．1．4 双排脚手架 double pole steel tubular scaffold with couplers 由内外两排立杆和水平杆等构成的脚手架，简称双排架。
2．1．5 满堂扣件式钢管脚手架fastener steel tube full hall scaffold 在纵、横方向，由不少于三排立杆并与水平杆、水平剪刀撑、竖向剪刀撑、扣件等构成的脚手架。
该架体顶部施工荷载通过水平杆传递给立杆，立杆呈偏心受压状态，简称满堂脚手架。
JGJ130-2011_建筑施工扣件式钢管脚手架安全技术规范
《建筑施工扣件式钢管脚手架安全技术规范》（JGJ130-2011）一、规范修订的背景《建筑施工扣件式钢管脚手架安全技术规范》（JGJ130-2001）的编写工作于1986年开始，经历了调研、统计、实验研究、结构分析、总结和讨论后，于1993年定稿上报，2001年修改后批准实施。
规范使用期内国家的建设规模、建筑工地的安全管理和脚手架使用等方面都发生了很大变化，规范内容应适应变化。
和本规范配套的相关规范在内容作了修订，使本规范在内容上应作出修改，和相关规范协调。
施工现场高大支架和模板工程数量增多，事故频发。
在技术上亟待给予指导和规范。
2005年开始对《建筑施工扣件式钢管脚手架安全技术规范》（JGJ130-2001）规范的修订工作。
二、本次规范修订的主要内容1、修订了钢管规格。
取消φ51×3.0钢管；为符合《焊接钢管尺寸及单位长度重量》（GB/T 21835-2008）的规定，将原标准中φ48×3.5的脚手架用钢管改为φ48.3×3.6。
2、对钢管壁厚的下差更严格。
将原规定壁厚下差限值为0.5mm 改为0.36mm。
当所用钢管的壁厚不符合规范规定时，可以按钢管的实际尺寸进行设计计算。
3、双管立杆脚手架的经济性不好，在施工现场已经很少使用，本次修订中予以取消。
4、脚手架柔性连墙件的做法粗糙，可靠性差，不符合安全要求，本次修订中予以取消。
5、与建筑结构荷载规范的内容统一。
将作用于脚手架上的水平风荷载标准值的计算公式形式由：w k=0.7μz·μs·w0（w0取n=50）修改为： w k=μz·μs·w0（w0取n=10）。
6、将荷载效应组合表中的可变荷载组合系数由0.85提高为0.9。
7、将连墙件约束脚手架平面外变形所产生的轴向力由单排架取3kN改为2kN，双排架取5kN改为3kN ;表4.3.1荷载效应组合8、根据施工现场脚手架应采用密目式安全立网全封闭的安全管理规定，此次修订内容中弱化了开敞式脚手架，对常用脚手架的允许搭设高度做了调整。
建筑施工扣件式钢管脚手架安全技术规范设计(JGJ130_2011)
《建筑施工扣件式钢管脚手架安全技术规范》（JGJ130-2011）一、规范修订的背景《建筑施工扣件式钢管脚手架安全技术规范》（JGJ130-2001）的编写工作于1986年开始，经历了调研、统计、实验研究、结构分析、总结和讨论后，于1993年定稿上报，2001年修改后批准实施。
规范使用期内国家的建设规模、建筑工地的安全管理和脚手架使用等方面都发生了很大变化，规范内容应适应变化。
和本规范配套的相关规范在内容作了修订，使本规范在内容上应作出修改，和相关规范协调。
施工现场高大支架和模板工程数量增多，事故频发。
在技术上亟待给予指导和规范。
2005年开始对《建筑施工扣件式钢管脚手架安全技术规范》（JGJ130-2001）规范的修订工作。
二、本次规范修订的主要内容1、修订了钢管规格。
取消φ51×3.0钢管；为符合《焊接钢管尺寸及单位长度重量》（GB/T 21835-2008）的规定，将原标准中φ48×3.5的脚手架用钢管改为φ48.3×3.6。
2、对钢管壁厚的下差更严格。
将原规定壁厚下差限值为0.5mm 改为0.36mm。
当所用钢管的壁厚不符合规范规定时，可以按钢管的实际尺寸进行设计计算。
3、双管立杆脚手架的经济性不好，在施工现场已经很少使用，本次修订中予以取消。
4、脚手架柔性连墙件的做法粗糙，可靠性差，不符合安全要求，本次修订中予以取消。
5、与建筑结构荷载规范的内容统一。
将作用于脚手架上的水平风荷载标准值的计算公式形式由：w k=0.7μz·μs·w0（w0取n=50）修改为：w k=μz·μs·w0（w0取n=10）。
6、将荷载效应组合表中的可变荷载组合系数由0.85提高为0.9。
7、将连墙件约束脚手架平面外变形所产生的轴向力由单排架取3kN改为2kN，双排架取5kN改为3kN ;表4.3.1 荷载效应组合计算项目荷载效应组合纵向、横向水平杆强度与变形永久荷载+施工荷载脚手架立杆地基承载力1永久荷载+施工荷载型钢悬挑梁的强度、稳定与变形2永久荷载+0.9（施工荷载+风荷载）1永久荷载+可变荷载（不含风荷载）立杆稳定2永久荷载+0.9（可不荷载+风荷载）单排架，风荷载+2.0 kN连墙件强度与稳定双排架，风荷载+3.0kN8、根据施工现场脚手架应采用密目式安全立网全封闭的安全管理规定，此次修订内容中弱化了开敞式脚手架，对常用脚手架的允许搭设高度做了调整。
《建筑施工扣件式钢管脚手架安全技术规范》JGJ130-2011解读
按立杆排数分，可分为：单排式脚手架、 双排式脚手架、满堂脚手架等； 按封闭程度分，可分为：开口型脚手架、 一字型脚手架、封圈型脚手架等； 我们最常见的是落地或悬挑扣件式钢管脚 手架（多为双排）、满堂扣件式钢管脚手 架。
双排脚手架的整体失稳
6
构造要求
常用密目式安全立网全封闭式双排脚手架的设计尺寸（m）
连墙 件设 置 立杆 横距 lb 步距 h 下列荷载时的立杆纵距la(m)
2+0.35 (kN/m2) 2+2+2×0.35 (kN/m2) 3+0.35 (kN/m2) 3+2+2×0.35 (kN/m2)
脚手架允 许搭设高 度[H]
• 6．2．3 主节点处必须设置一根横向水平杆，用 直角扣件扣接且严禁拆除。 • 6．2．4 脚手板的设置应符合下列规定： • 2 冲压钢脚手板、木脚手板、竹串片脚手板等， 应设置在三根横向水平杆上。当脚手板长度小于 2m时，可采用两根横向水平杆支承，但应将脚手 板两端与其可靠固定，严防倾翻。脚手板的铺设 应采用对接平铺或搭接铺设。脚手板对接平铺时， 接头处必须设两根横向水平杆，脚手板外伸长应 取130~150mm，两块脚手板外伸长度的和不应大 于300mm（图6.2.4a）；脚手板搭接铺设时，接 头必须支在横向水平杆上，搭接长度不应小于 200mm，其伸出横向水平杆的长度不应小于 100mm（图6.2.4b）。
• 双排脚手架的结构性能 • 在作用极限荷载时，双排脚手架结构的可能破坏 形式是以连墙件为反弯点的脚手架平面外大波整 体失稳或脚手架较大步距间立杆段的局部弯曲失 稳二种形式。通常情况下，脚手架的破坏表现为 前一种形式，其承载力由平面外大波整体失稳时 的承载力值确定。如果脚手架的步距过大（超过 二米），立杆段的局部稳定承载力可能低于架体 整体失稳时的承载力。这种情况通常由在构造上 减小步距的方法来避免。 • 影响脚手架结构承载力的主要因素：跨距和排距、 连墙件的布置方式和间距，立杆的截面面积和步 距。
(完整版)建筑施工扣件式钢管脚手架安全技术规范(JGJ_130-2011
建筑施工扣件式钢管脚手架安全技术规范JGJ 130－2011中华人民共和国建设部公告902号2011－01－28批准 2011－12－01实施1 总则1．0．1 为在扣件式钢管脚手架设计与施工中贯彻执行国家安全生产的方针政策，确保施工人员安全，做到技术先进、经济合理、安全适用，制定本规范。
1．0．2 本规范适用于房屋建筑工程和市政工程等施工用落地式单、双排扣件式钢管脚手架、满堂扣件式钢管脚手架、型钢悬挑扣件式钢管脚手架、满堂扣件式钢管支撑架的设计、施工及验收。
1．0．3 扣件式钢管脚手架施工前，应按本规范的规定对其结构构件与立杆地基承载力进行设计计算，并应编制专项施工方案。
1．0．4 扣件式钢管脚手架的设计、施工与验收，除应符合本规范的规定外，尚应符合国家现行有关强制性标准的规定。
2 术语、符号2．1 术语2．1．1 扣件式脚手架 steel tubular scaffold with couplers为建筑施工而搭设的、承受荷载的由扣件和钢管等构成的脚手架与支撑架，包含本规范各类脚手架与支撑架，统称脚手架。
2．1．2 支撑架 formwork support为钢结构安装或浇筑混凝土构件等搭设的承力支架。
2．1．3 单排扣件式钢管脚手架single pole steel tubular scaffold with couplers只有一排立杆，横向水平杆的一端搁置固定在墙体上的脚手架，简称单排架。
2．1．4 双排脚手架 double pole steel tubular scaffold with couplers 由内外两排立杆和水平杆等构成的脚手架，简称双排架。
2．1．5 满堂扣件式钢管脚手架fastener steel tube full hall scaffold 在纵、横方向，由不少于三排立杆并与水平杆、水平剪刀撑、竖向剪刀撑、扣件等构成的脚手架。
该架体顶部施工荷载通过水平杆传递给立杆，立杆呈偏心受压状态，简称满堂脚手架。
JGJ130-2011 建筑施工扣件式钢管脚手架安全技术规范
94、建筑施工扣件式钢管脚手架安全技术规范JGJ130-2011一、规范修订的背景《建筑施工扣件式钢管脚手架安全技术规范》（JGJ130-2001）的编写工作于1986年开始，经历了调研、统计、实验研究、结构分析、总结和讨论后，于1993年定稿上报，2001年修改后批准实施。
规范使用期内国家的建设规模、建筑工地的安全管理和脚手架使用等方面都发生了很大变化，规范内容应适应变化。
和本规范配套的相关规范在内容作了修订，使本规范在内容上应作出修改，和相关规范协调。
施工现场高大支架和模板工程数量增多，事故频发。
在技术上亟待给予指导和规范。
2005年开始对《建筑施工扣件式钢管脚手架安全技术规范》（JGJ130-2001）规范的修订工作。
二、本次规范修订的主要内容1、修订了钢管规格。
取消φ51×3.0钢管；为符合《焊接钢管尺寸及单位长度重量》（GB/T 21835-2008）的规定，将原标准中φ48×3.5的脚手架用钢管改为φ48.3×3.6。
2、对钢管壁厚的下差更严格。
将原规定壁厚下差限值为0.5mm改为0.36mm。
当所用钢管的壁厚不符合规范规定时，可以按钢管的实际尺寸进行设计计算。
3、双管立杆脚手架的经济性不好，在施工现场已经很少使用，本次修订中予以取消。
4、脚手架柔性连墙件的做法粗糙，可靠性差，不符合安全要求，本次修订中予以取消。
5、与建筑结构荷载规范的内容统一。
将作用于脚手架上的水平风荷载标准值的计算公式形式由：wk=0.7μz·μs·w0（w0取n=50）修改为：wk=μz·μs·w0（w0取n=10）。
6、将荷载效应组合表中的可变荷载组合系数由0.85提高为0.9。
7、将连墙件约束脚手架平面外变形所产生的轴向力由单排架取3kN改为2kN，双排架取5kN改为3kN 。
表4.3.1荷载效应组合8、根据施工现场脚手架应采用密目式安全立网全封闭的安全管理规定，此次修订内容中弱化了开敞式脚手架，对常用脚手架的允许搭设高度做了调整。
建筑施工扣件式钢管脚手架安全技术规范(JGJ-130-2011-gjg130-2011
建筑施工扣件式钢管脚手架安全技术规范JGJ 130－2011中华人民共和国建设部公告902号2011－01－28批准 2011－12－01实施1 总则1．0．1 为在扣件式钢管脚手架设计与施工中贯彻执行国家安全生产的方针政策，确保施工人员安全，做到技术先进、经济合理、安全适用，制定本规范。
1．0．2 本规范适用于房屋建筑工程和市政工程等施工用落地式单、双排扣件式钢管脚手架、满堂扣件式钢管脚手架、型钢悬挑扣件式钢管脚手架、满堂扣件式钢管支撑架的设计、施工及验收。
1．0．3 扣件式钢管脚手架施工前，应按本规范的规定对其结构构件与立杆地基承载力进行设计计算，并应编制专项施工方案。
1．0．4 扣件式钢管脚手架的设计、施工与验收，除应符合本规范的规定外，尚应符合国家现行有关强制性标准的规定。
2 术语、符号2．1 术语2．1．1 扣件式脚手架 steel tubular scaffold with couplers为建筑施工而搭设的、承受荷载的由扣件和钢管等构成的脚手架与支撑架，包含本规范各类脚手架与支撑架，统称脚手架。
2．1．2 支撑架 formwork support为钢结构安装或浇筑混凝土构件等搭设的承力支架。
2．1．3 单排扣件式钢管脚手架single pole steel tubular scaffold with couplers只有一排立杆，横向水平杆的一端搁置固定在墙体上的脚手架，简称单排架。
2．1．4 双排脚手架 double pole steel tubular scaffold with couplers 由内外两排立杆和水平杆等构成的脚手架，简称双排架。
2．1．5 满堂扣件式钢管脚手架fastener steel tube full hall scaffold 在纵、横方向，由不少于三排立杆并与水平杆、水平剪刀撑、竖向剪刀撑、扣件等构成的脚手架。
该架体顶部施工荷载通过水平杆传递给立杆，立杆呈偏心受压状态，简称满堂脚手架。
建筑施工扣件式钢管脚手架安全技术规范(JGJ-130-2011
建筑施工扣件式钢管脚手架安全技术规范(JGJ-130-2011建筑施工扣件式钢管脚手架安全技术规范JGJ 130－2011中华人民共和国建设部公告902号2011－01－28批准 2011－12－01实施1 总则1．0．1 为在扣件式钢管脚手架设计与施工中贯彻执行国家安全生产的方针政策，确保施工人员安全，做到技术先进、经济合理、安全适用，制定本规范。
1．0．2 本规范适用于房屋建筑工程和市政工程等施工用落地式单、双排扣件式钢管脚手架、满堂扣件式钢管脚手架、型钢悬挑扣件式钢管脚手架、满堂扣件式钢管支撑架的设计、施工及验收。
1．0．3 扣件式钢管脚手架施工前，应按本规范的规定对其结构构件与立杆地基承载力进行设计计算，并应编制专项施工方案。
1．0．4 扣件式钢管脚手架的设计、施工与验收，除应符合本规范的规定外，尚应符合国家现行有关强制性标准的规定。
2 术语、符号2．1 术语2．1．1 扣件式脚手架 steel tubular scaffold with couplers为建筑施工而搭设的、承受荷载的由扣件和钢管等构成的脚手架与支撑架，包含本规范各类脚手架与支撑架，统称脚手架。
2．1．2 支撑架 formwork support为钢结构安装或浇筑混凝土构件等搭设的承力支架。
2．1．3 单排扣件式钢管脚手架single pole steel tubular scaffold with couplers只有一排立杆，横向水平杆的一端搁置固定在墙体上的脚手架，简称单排架。
2．1．4 双排脚手架 double pole steel tubular scaffold with couplers 由内外两排立杆和水平杆等构成的脚手架，简称双排架。
2．1．5 满堂扣件式钢管脚手架fastener steel tube full hall scaffold 在纵、横方向，由不少于三排立杆并与水平杆、水平剪刀撑、竖向剪刀撑、扣件等构成的脚手架。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
中： —轴心受压构件的整体稳定系数，A— 轴心压杆的毛截面面积，f—钢材的设计强 度值。轴心压杆的稳定承载力设计值=稳定 承载力极限值／（R •s ），式中：γR—钢材 的抗力分项系数，γR=1.165，γs—荷载分 项系数的总和。
2+0.35 (kN/m2)
2.0 1.8 1.8 1.8 1.8 1.8 2.0 1.8 1.8 1.8
下列荷载时的立杆纵距la(m)
2+2+2×0.35 (kN/m2)
3+0.35 3+2+2×0.35
(kN/m2)
(kN/m2)
1.5
1.5
1.5
1.5
1.5
1.5
1.5
1.5
1.5
1.2
1.5
• 影响脚手架结构承载力的主要因素：跨距和排距、 连墙件的布置方式和间距，立杆的截面面积和步 距。
双排脚手架的整体失稳
• 2、双排脚手架的设计计算公式
• 立杆稳定性计算是脚手架计算的主要内容。由
于扣件的偏心距很小，脚手架有一定高度，其
底部立杆接近轴心受力构件，计算时视为轴心
受压构件。以不组合风荷载为例，规范中脚手
8、根据施工现场脚手架应采用密目式安全立网全封闭的安全管理规定， 此次修订内容中弱化了开敞式脚手架，对常用脚手架的允许搭设高度做了调整。
连墙 件设
置
二步 三跨
三步 三跨
常用密目式安全立网全封闭式双排脚手架的设计尺寸（m）
立杆 横距
lb 1.05
1.3
1.55
1.05
1.30
步距 h
1.5 1.80 1.5 1.80 1.5 1.80 1.5 1.80 1.5 1.80
• 脚手架立杆的极限承载力值通过结构实验或结构 计算分析确定，可以表达为： • A• fy 。根据建筑施
表4.3.1 荷载效应组合
计算项目 纵向、横向水平杆强度与变形 脚手架立杆地基承载力型钢悬挑梁
的强度、稳定与变形
立杆稳定
连墙件强度与稳定
荷载效应组合 永久荷载+施工荷载 1永久荷载+施工荷载 2永久荷载+0.9（施工荷载+风荷载） 1永久荷载+可变荷载（不含风荷载） 2永久荷载+0.9（可不荷载+风荷载） 单排架，风荷载+2.0 kN 双排架，风荷载+3.0kN
1.2
1.5
1.5
1.5
1.2
1.5
1.2
1.5
1.5
1.5
1.2
1.5
1.2
1.5
1.5
1.2
1.2
1.5
1.2
脚手架允 许搭设高
度[H]
50 32 50 30 38 22 43 24 30 17
注：1、表中所示2+2+2×0.35(kN/m2)，包括下列荷载： 2+2(kN/m2)为二层装修作业层 施工荷载标准值；2×0.35(kN/m2)为二层作业层脚手板自重荷载标准值。 2、作业层横向水平杆间距，应按不大于la/2设置。 3、地面粗糙度为B类，基本风压Ｗo =0.4kN/m2 。
• 和本规范配套的相关规范在内容作了修订，使本规 范在内容上应作出修改，和相关规范协调。
• 施工现场高大支架和模板工程数量增多，事故频发。 在技术上亟待给予指导和规范。
• 2005年开始对《建筑施工扣件式钢管脚手架安全技 术规范》（JGJ130-2001）规范的修订工作。
本次规范修订的主要内容
1、修订了钢管规格。取消φ51×3.0钢管；为符合《焊接钢管 尺寸及单位长度重量》（GB/T 21835-2008）的规定，将原 标准中φ48×3.5的脚手架用钢管改为φ48.3×3.6。 2、对钢管壁厚的下差更严格。将原规定壁厚下差限值为 0.5mm改为0.36mm。当所用钢管的壁厚不符合规范规定时， 可以按钢管的实际尺寸进行设计计算。 3、双管立杆脚手架的经济性不好，在施工现场已经很少使用， 本次修订中予以取消。 4、脚手架柔性连墙件的做法粗糙，可靠性差，不符合安全要 求，本次修订中予以取消。 5、与建筑结构荷载规范的内容统一。将作用于脚手架上的水 平风荷载标准值的计算公式形式由：wk=0.7μz·μs·w0（w0取 n=50）修改为： wk=μz·μs·w0（w0取n=10）。 6、将荷载效应组合表中的可变荷载组合系数由0.85提高为 0.9。 7、将连墙件约束脚手架平面外变形所产生的轴向力由单排架 取3kN改为2kN，双排架取5kN改为3kN ;
• 9、增加了悬挑脚手架挑梁结构及其锚固的 构造和计算内容。
• 10、补充了与满堂脚手架和满堂支撑架相 关的内容。包括结构体系、构造要求、荷 载取值、设计计算等。规范中将此类支架 体系划分为满堂脚手架（顶部荷载通过纵、 横向水平杆传至立杆）和满堂支撑架（顶 部荷载通过立杆顶端的可调顶撑传至立杆） 二种体系。满堂支撑架根据剪刀撑的间距 （5m）细分为普通型满堂支撑架和加强型 满堂支撑架。
架立杆稳定性的计算公式为：N f ；式中：N— •A
脚手架立杆的轴力设计值；A—脚手架立杆的
橫截面面积，f—钢材的设计强度值。 —轴心受
压构件的整体稳定系数，由考虑脚手架整体稳
定因素的换算长细比λ0查表或由公式：
定； ， 0
Байду номын сангаас
l0 i
确 7320 20
• l0=k•m•h，其中：k—计算长度附加系数， m—考虑整体稳定因素的计算长度系数，它 们可以通过规范查得。h—立杆的步距。根 据以上公式，可以验算计算部位立杆的稳 定性。
双排脚手架的结构性能及其规范修订内容
• 1、双排脚手架的结构性能
• 在作用极限荷载时，双排脚手架结构的可能破坏 形式是以连墙件为反弯点的脚手架平面外大波整 体失稳或脚手架较大步距间立杆段的局部弯曲失 稳二种形式。通常情况下，脚手架的破坏表现为 前一种形式，其承载力由平面外大波整体失稳时 的承载力值确定。如果脚手架的步距过大（超过 二米），立杆段的局部稳定承载力可能低于架体 整体失稳时的承载力。这种情况通常由在构造上 减小步距的方法来避免。

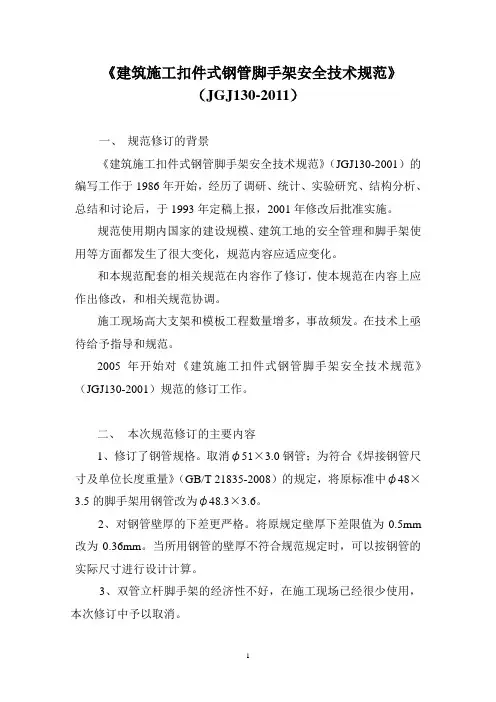

《建筑施工扣件式钢管脚手架安 全技术规范》（JGJ130-2011）
规范修订的背景
• 《建筑施工扣件式钢管脚手架安全技术规范》 （JGJ130-2001）的编写工作于1986年开始，经历 了调研、统计、实验研究、结构分析、总结和讨论 后，于1993年定稿上报，2001年修改后批准实施。
• 规范使用期内国家的建设规模、建筑工地的安全管 理和脚手架使用等方面都发生了很大变化，规范内 容应适应变化。
