防盗报警电路的设计
课程设计任务书学生姓名：张博专业班级：电信1406指导教师：杨媛媛工作单位：信息工程学院题目: 声光防盗报警电路的设计仿真与制作初始条件：集成触发器、555 定时器、扬声器、led、三极管和必要的门电路或其他器件。
要求完成的主要任务: （包括课程设计工作量及其技术要求，以及说明书撰写等具体要求）1、课程设计工作量：1 周内完成声光防盗报警电路的设计、仿真、装配与调试。
2、技术要求：① 双路防盗报警，当常闭开关 K1（实际中是安装在窗与窗框、门与门框的紧贴面上的导电铜片）发生盗情时，K1 打开，要求延时 1～35s 发生报警。
当常开开关 K2 发生盗情而闭合时，应立即报警；② 发生报警时，有两个 led 交替闪亮，周期为 1～2s，并有双音频警笛报警声，频率为f=1.5～1.8Hz；③ 确定设计方案，按功能模块的划分选择元、器件和中小规模集成电路，设计分电路，画出总体电路原理图，分析工作原理。
3、查阅至少5 篇近5 年参考文献。
按《武汉理工大学课程设计工作规范》要求撰写设计报告书。
全文用A4纸打印，图纸应符合绘图规范。
时间安排：1）第1-2 天，查阅相关资料，学习设计原理。
2）第3-4 天，方案选择和电路设计仿真。
3）第4-5 天，电路调试和设计说明书撰写。
4）第6 天，上交课程设计成果及报告，同时进行答辩。
指导教师签名：年月日系主任（或责任教师）签名：年月日摘要本报告主要包括三部分。
第一部分，分析讨论防盗报警电路的组成和各部分实现的功能；第二部分，电路的详细设计和说明；第三部分，电路的仿真调试及实物制作。
防盗报警电路主要运用了555芯片组成多谐振荡器，再通过逻辑门电路实现对报警系统的控制。
其次本次实物产品为手工制作的电路板（单面板），其性能良好，满足设计要求。
本文仿真主要依托用Proteus软件实现。
根据实例电路图和已经给定的原件参数，使用Proteus 软件模拟电路，并对其进行性能测试，动态分析，计算数据等操作。

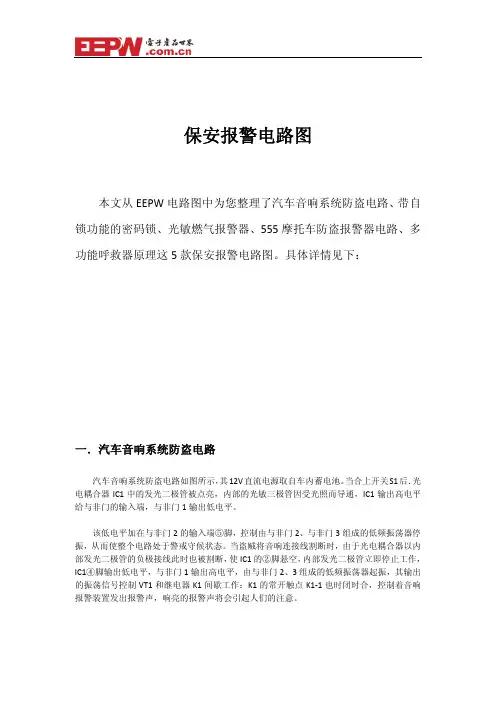

保安报警电路图
款保安报警电路图。
具体详情见下：保安报警电路图本文从EEPW 电路图中为您整理了汽车音响系统防盗电路、带自锁功能的密码锁、光敏燃气报警器、555摩托车防盗报警器电路、多功能呼救器原理这5一．汽车音响系统防盗电路汽车音响系统防盗电路如图所示，其12V 直流电源取自车内蓄电池。
当合上开关S1后．光电耦合器IC1中的发光二极管被点亮，内部的光敏三极管因受光照而导通，IC1输出高电平给与非门的输入端，与非门1输出低电平。
该低电平加在与非门2的输入端⑤脚，控制由与非门2、与非门3组成的低频振荡器停振，从而使整个电路处于警戒守候状态。
当盗贼将音响连接线割断时，由于光电耦合器以内部发光二极管的负极接线此时也被割断，使IC1的②脚悬空，内部发光二极管立即停止工作，IC1④脚输出低电平，与非门1输出高电平，由与非门2、3组成的低频振荡器起振，其输出的振荡信号控制VT1和继电器K1间歇工作：K1的常开触点K1‐1也时闭时合，控制着音响报警装置发出报警声，响亮的报警声将会引起人们的注意。
二．带自锁功能的密码锁本密码锁的特点是，如果按错了密码键顺序或按下了任何一个非密码键，电路即锁定为关断状态，各按键均失效，大大增加了开锁难度。
电路见图。
可控硅ＳＣＲ５、ＳＣＲ６、ＳＣＲ７为该密码锁的主控元件。
当按照正确顺序按下三位密码键（本例为ＡＮ２、ＡＮ５、ＡＮ７）时，可控硅ＳＣＲ２、ＳＣＲ３、ＳＣＲ４依次导通，从而触发可控硅ＳＣＲ５、ＳＣＲ６、ＳＣＲ７依次导通，ＶＴ１饱和导通，电磁铁ＤＬ动作，实现开锁。
与此同时，ＡＮ７键按下后ＳＣＲ４导通，进而ＶＴ２饱和导通，使各按键在开锁后不再起作用。
若按错密码键顺序，不但不能开锁，还会使电路处于关断状态，图中Ｒ３、ＶＴ３的作用是否决定按键顺序ＡＮ５、ＡＮ２、ＡＮ７的可开锁性。
如先按ＡＮ５，则ＳＣＲ３导通，ＶＴ３基极有了偏置电流，再按下ＡＮ２，则ＶＴ３饱和导通，使ＳＣＲ２无触发电压而不能导通，因而不能开锁。
防盗式报警器的设计与制作毕业设计
防盗式报警器的设计与制作毕业设计RUSER redacted on the night of December 17,2020毕业设计论文 作者： XX 学号： XXXXXXX专业：电气自动化班级： XXXXX题目：防盗报警器的电路设计与制作指导者： XXXXXXXXXXXXXXXXXXXX2013 年 6 月摘要目前，我国国内生产总值稳定而快速的增长，人们的生活水平有了很大的提高，但与此同时，社会人口的流动性大大增加了，社会结构和社会治安都日趋复杂，入室抢窃、偷盗等诸多社会问题的频繁发生，使人们对家庭生命财产的安全越来越重视。
传统的机械式（防盗网、防盗窗）家居防卫系统在实际使用中暴露了很多隐患，但先进的技术总为人带来很多的便利，防盗报警器的电路有着传统防盗系统所不可及的优势，其自动化程度高，是防盗的一道有力武器。
防盗报警器的电路用于室内外贵重物品的现场防盗报警。
可在探测引线被人剪断、拉断、扯断时鸣笛报警，适用于店铺门窗，仓库，办公室，商场卷闸门，空调室外机、防盗网，防盗线，货运汽车，电动自行车、展会展品，出外行李箱，电线电缆、牛马羊等牲畜的防盗，以及围墙、护栏、山林、果园、鱼（蟹）塘等处防止外人入侵。
防止不必要的财物损失，真正做到物美价廉，实用性强，适用范围广，是每人必备的最佳防盗产品。
报警器引出两根金属线，将引出线穿过物品、空间、场地后将端点闭合，或连接到金属物品上，工作中自己检测连接线是否断线，一旦线被碰断报警器立即鸣笛报警。
引出线可以拉长，环绕防护场所。
这个报警器是小偷无法破坏的防盗报警器。
关键词：NE555；防盗报警器；断线电路目录1 引言 (1)2 功能介绍 (2)3 主要元器件介绍 (3)元器件清单 (3)元器件的简单介绍 (3)蜂鸣器 (3)发光二极管 (4)电阻器 (5)电容 (5)4 NE555定时器的功能及应用 (7)NE555 定时器介绍 (7)NE555 定时器的管脚配置说明 (7)NE555 定时器的应用 (8)5 防盗报警器工作原理和电路图 (11)系统概述 (11)报警传感部分 (11)报警系统的控制电路 (11)报警执行电路 (12)NE555芯片工作原理 (12)防盗报警器电路图 (14)防盗报警器工作原理 (14)6 焊接技术要求 (15)焊接要求 (15)表面安装良好焊点的要求 (15)不良焊接现象的判别 (16)7 制作与调试 (18)制作 (18)调试 (18)结论 (19)参考文献 (20)致谢 (21)1 引言目前，我国国内生产总值稳定而快速的增长，人们的生活水平有了很大的提高，但与此同时，社会人口的流动性大大增加了，社会结构和社会治安都日趋复杂，入室抢窃、偷盗等诸多社会问题的频繁发生，使人们对家庭生命财产的安全越来越重视。
触摸式防盗报警器电路设计
题目触摸式防盗报警器电路设计班级 10热工1班_学号____ 201010610101 ___姓名_ ______耿时江________指导_____万军_________时间2011年12月24日景德镇陶瓷学院电工电子技术课程设计任务书姓名：_耿时江班级：_10热工1班指导老师：万军设计课题：设计任务与要求查找一个感兴趣的电工电子技术应用电路，要求电子元件超过30~50个或以上，根据应用电路的功能，确定封面上的题目，然后完成以下任务：1、分析电路由几个部分组成，并用方框图对它进行整体描述；2、对电路的每个部分分别进行单独说明，画出对应的单元电路，分析电路原理、元件参数、所起的作用、以及与其他部分电路的关系等等；3、用简单的电路图绘图软件绘出整体电路图，在电路图中加上自己的班级名称、学号、姓名等信息；4、对整体电路原理进行完整功能描述；5、列出标准的元件清单；设计步骤1、查阅相关资料，开始撰写设计说明书；2、先给出总体方案并对工作原理进行大致的说明；3、依次对各部分分别给出单元电路，并进行相应的原理、参数分析计算、功能以及与其他部分电路的关系等等说明；4、列出标准的元件清单；5、总体电路的绘制及总体电路原理相关说明；6、列出设计中所涉及的所有参考文献资料。
设计说明书字数不得少于3000字。
参考文献［1］严飞.妙用电子模块222例.北京：中国电力出版社，2006 ［2］张庆双.家用电器控制及保护.北京：机械工程出版社，1999［3］沈尚贤.电子技术导论.北京：高等教育出版社，1986［4］赵家贵.电子电路设计.北京：中国计量出版社，2005［5］秦曾煌.电工学简明教程（第二版）.北京：高等教育出版社,2009目录1、总体方案与原理说明 (5)2、单元电路1. . . ... . . . . ……………………………………………… . . . . . . . . . .73、单元电路 2 (8)4、单元电路3. . . . . . . . ………………..………………………………. . . . . . . .105、单元电路4 (11)6、总体电路原理相关说明 (14)7、总体电路原理图. . . . (14)8、元件清单；. . . . . . . . . . . . . . . . . . . . (15)参考文献. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . …………………….. . . … . .16设计心得体会. . . . . . . . . . . . . . . . . . . . . . . . . . . . ………….……… . . . . . . . . .171、总体方案与原理说明触摸式报警电路具有灵敏度高、轻便、实用等特点，制成报警器后可将装置安装在门或窗上，还可根据不同要求可将触摸式报警器电路扩展和改进以适应在不同场合的应用，例如车展中展示车辆的一些关键部分上。
防盗报警器电路
如图所示为高灵敏度大响度的防盗报警器电路。
此报警器适用于果园防盗报警。
它十分灵敏、响度大，对盗贼的威慑力强，即使短时园中无人，也不用担心果子被盗，因为“抓贼呀”的急促警声响起，易引起人们的注意，吓走盗贼。
此报警器采用断线触发方式，一旦触发，即使再连接导线也无用，警声响起约两分钟后自停。
该电路制作容易、不调试、效果好，平时不耗电。
工作原理电路如图所示。
SCR、R2、L构成断线可控触发电源开关，L为防盗线。
三极管VT和IC1等组成约2min单稳延时触发电路。
IC2为语言“抓贼呀”报警电路。
平时，K合上，无盗情时，报警防盗线将SCR控制极触发电流对地短路，SCR截止，电路不工作，处于监守状态。
当盗者越墙人园中时，由于将导线L拉断，SCR控制极经R2得触发电流而导通，为工作电路供电。
三极管VT导通，负脉冲信号经C1触发IC1的2脚后3脚输出高电平，经DW稳压的4.5v电压使IC2工作，发出“抓贼呀”的报警信号，此信号经C6耦合至IC3作功率放大后，扬声器发出响亮的报警声。
当IC1触发后，C2经R5充电，约5min后，6脚为高电平，3脚输出低电平，报警电路停止工作。
这时，指示灯LED2点亮，表示报警器已工作一次。
此时，将电源开关K断开，再连接好防盗线后，重合K电路又进入监空状态。
发光二极管LED1作电源指示。
元件选择：IC1为NE555时基电路，IC2选用LQ6语音集成电路芯片，1C3选用TDA2003功放集成电路。
三极管β≥100。
单向可控硅SCR为1A100V高灵敏触发型。
发光二极管为Φ5mm高亮度型，防盗线用漆包线，长度以能围果园一周为准。
电源为12V蓄电池。
制作与调试制作时，印制板按所选元器件大小排板。
布防盗线时，先在四周围墙上适当高度位置，用竹钉以5m的间距打钉，然后在其上缠绕防盗线绕围墙一周，两端头接电路。
为了让防盗线易拉断，可在每段中间剪断，然后再对接好，不可接得太牢靠，要做到稍有压力，接头就能断开为宜。
门控防盗报警装置电路设计
门控防盗报警器电路图及工作原理一、电路原理图与工作原理防盗报警器工作原理：如下图所示电路是由触发装置、单稳态延时电路、报警声发生器、音频功放电路、灯光控制电路、预置封锁电路和电源电路等部分组成。
当房门锁上时，永久磁铁ZT和常闭型干簧管AG靠得很近，ZT的磁力线导致AG内两触片分离，于是IC1A的⑥脚呈高电平，IC1A处于复位状态，其输出端⑤脚为低电平，双向可控硅VS无触发电流而阻断，故照明灯H处于熄灭状态。
此时三极管VT1亦无偏压而截止，VT2则导通，使IC1B的12、⑧脚呈高电平（大于2/3电源电压），故IC1B的⑨脚亦输出低电平，音响集成电路IC2无电源不工作。
一旦房门被打开，致使ZT和AG分离，AG内两触片自然接通，导致IC1A的⑥脚变为低电平（低于1/3电源电压），此时IC1A立即置位，IC1A的⑤脚由原来的低电平变为高电平，它分为两个支路：一路使双向可控硅VS触发导通，照明灯H即刻点亮，这可作进门照明灯用。
如果白天进门，由于光敏电阻RG内阻很小，R11与RG的分压不足以使VS触发导通，故白天进门时，H可以不亮。
另一路电流使三极管VT1导通，导致VT2截止，C4的短接状态解除，电源通过R6向C4充电，此时IC1B的12、⑧脚电位越来越低，当其电位低于1/3电源电压时，IC1B的输出端⑨脚变为高电平，此时IC2获得电源而工作。
IC2的T0端不断有脉冲电流产生，经三极管VT3放大后，推动继电器J1的触点j1－1动合开，这样就使原来恒亮的照明灯变成了闪烁灯，以增强报警时的紧张气氛，同是地IC2的O/P端输出报警音频信号，经VT4、VT5放大后，推动扬声器BL发出宏亮的声音。
该装置报警一段时间，小偷吓跑了，其警笛声可以自动停止。
这是因为IC1A呈单稳态工作模式，待它的①、②脚上的电压充至2/3电源电压时，IC1A就自动复位，IC1A的⑤脚就自动恢复为低电平。
预置封锁电路由三极管VT6、VT7构成，在开启整机电源开关S1之后，应近按一下开关S2，使VT6、VT7导通，继电器J2暂时吸合，其触点j2－1断开，切断了报警电路的电源，故主人在设置报警器关门的时候不会引起误报。
3路三种方式的防盗报警器电路
3路三种方式的防盗报警器电路
3路三种方式的防盗报警器电路
HCF4555B
如图所示，IC1为双4选1译码器，译码输出由地址BA控制。
K1~K3为3种检测器件，等效为3只开关。
K1用于倾钭检测（倾钭角度有30°、45°、90°等），隐藏于被防物体上，当该物体被非法挪动发生钭倾时，K1闭合，经VD2，IC1的BA=10，译码后Q2=1，LED2
点亮，启动第2路报警电路。
K2为震动检测开关，震动发生时，K2闭合，IC1的BA=01，译码后Q1=1，VT1饱和，继电器J接通报警喇叭（或其他装置）。
K3为位移检测，被防盗的物体上安置的干簧管K3平时与磁铁SN靠近，K3断开（K3选用常闭型），当物体与SN离开一定距离时，K3闭合，IC1的BA=11，译码后Q3=1，LED3点亮，指示出第3路发生盗情。
防盗报警器电路课程设计
防盗报警器电路课程设计一、课程目标知识目标：1. 学生能理解并描述防盗报警器电路的基本工作原理，包括电路的组成、功能及相互关系。
2. 学生能够掌握并运用电子元件（如传感器、继电器等）及相关电路知识，设计并搭建一个简单的防盗报警器电路。
3. 学生能够解释电路中各元件参数对整体性能的影响，并进行基本的电路分析和调试。
技能目标：1. 学生能够运用所学知识，动手搭建防盗报警器电路，培养实际操作能力和问题解决能力。
2. 学生通过小组合作，提高团队协作和沟通能力，共同完成电路设计任务。
3. 学生能够运用信息技术工具，如电路仿真软件，进行电路设计和分析，提升信息技术应用能力。
情感态度价值观目标：1. 学生在学习过程中，培养对电子技术的兴趣和好奇心，激发创新意识。
2. 学生通过实际操作，认识到科学知识在实际生活中的应用价值，增强学以致用的意识。
3. 学生在学习过程中，养成严谨、细致、安全的操作习惯，提高安全意识和责任感。
课程性质：本课程为电子技术与应用领域的实践课程，结合理论知识和实际操作，培养学生动手能力和创新精神。
学生特点：学生处于中学高年级阶段，具备一定的物理知识和电子技术基础，对实际操作和创新活动有较高的兴趣。
教学要求：注重理论与实践相结合，强调动手实践，引导学生主动探究，激发学生的学习兴趣和积极性。
在教学过程中，关注学生的个体差异，提供个性化指导，确保每个学生都能达到课程目标。
通过课程学习，使学生在知识、技能和情感态度价值观方面得到全面提升。
二、教学内容本课程教学内容主要包括以下几部分：1. 电子元件基础知识：介绍常用电子元件（如电阻、电容、二极管、三极管等）的原理、特性及符号，结合课本第二章内容，为学生搭建电路打下基础。
2. 传感器原理与应用：讲解传感器的工作原理、种类及在防盗报警器中的应用，参考课本第四章传感器相关内容，以红外传感器为例，进行教学。
3. 继电器及其控制电路：介绍继电器的工作原理、类型及其在防盗报警器中的作用，结合课本第三章内容，设计简单的控制电路。
防盗报警电路课程设计
防盗报警电路课程设计一、课程目标知识目标：1. 理解并掌握防盗报警电路的基本原理与组成；2. 学习并认识常用电子元件，如电源、开关、传感器、放大器等，并了解它们在防盗报警电路中的作用；3. 掌握电路图的阅读与分析方法，能识别并描述防盗报警电路的工作过程。
技能目标：1. 能够运用所学知识，设计并搭建简单的防盗报警电路；2. 学会使用相关工具和仪器进行电路的搭建和调试；3. 提高动手实践能力，培养创新意识和团队合作精神。
情感态度价值观目标：1. 培养学生对电子技术的兴趣，激发学习热情；2. 培养学生的安全意识，提高对家庭和社区安全的责任感；3. 增强学生的环保意识，教育学生正确回收和处理废旧电子产品。
分析课程性质、学生特点和教学要求，本课程目标注重理论与实践相结合，针对学生的年龄特点，以培养兴趣、提高实践能力为主。
通过具体的学习成果分解，使学生在掌握防盗报警电路相关知识的基础上，能够将所学应用于实际生活，提高安全意识，培养环保观念。
后续教学设计和评估将以此为基础，确保课程目标的达成。
二、教学内容1. 电子元件的认识：介绍常用电子元件，如电源、开关、传感器、放大器等，讲解各元件的工作原理和在防盗报警电路中的作用。
- 教材章节：第二章 电子元件及其应用- 内容列举：电源、开关、传感器、放大器等元件的介绍和应用实例2. 防盗报警电路原理：讲解防盗报警电路的基本原理，包括传感器检测、信号放大、触发报警等环节。
- 教材章节：第三章 电路原理与分析- 内容列举：防盗报警电路的组成、工作原理及各环节功能3. 电路图的阅读与分析：教授如何阅读和分析电路图，学会识别防盗报警电路中的各个部分及其相互关系。
- 教材章节：第四章 电路图的绘制与阅读- 内容列举：电路图的基本符号、防盗报警电路图的阅读与分析方法4. 电路搭建与调试：指导学生进行实际操作，搭建和调试简单的防盗报警电路。
- 教材章节：第五章 实验操作与实践- 内容列举：实验器材的使用、电路搭建步骤、调试方法及注意事项5. 安全与环保教育：强调在操作过程中注意安全，引导学生正确回收和处理废旧电子产品。
多路防盗报警器设计数字电路课程设计
目录摘要第一章设计任务与要求1.1、设计任务1.2、功能要求1.3、设计本报警器所需的直流稳压电源第二章总体方案设计2.1、方案选择与论证2.2、报警器的原理框图如图2-1所示2.3、总体电路图第三章单元电路设计及说明3.1、电源电路设计及说明3.1.1 电源电路设计方案3.1.2 电源电路图3.1.3 电源电路相关说明3.2、控制电路设计及说明3.2.1 控制电路设计方案3.2.2 控制电路图3.2.3 控制电路相关说明3.3、报警声产生电路3.3.1 报警声产生电路设计方案3.3.2 报警声产生电路图3.3.3 报警声产生电路图相关说明3.4 单元电路间的连接方法第四章电路参数计算4.1 电源电路参数计算4.2 控制电路参数计算4.3 报警声产生电路参数实验总结参考文献附录：电路元件清单摘要近年来，随着改革开放的深入发展，人民的生活水平有了很大提高。
各种高档家电产品和贵重物品为许多家庭所拥有，并且人们手中特别是城市居民的积蓄也十分可观。
因此，越来越多的居民家庭对财产安全问题十分关心。
目前，许多家庭使用了较为安全的防盗门，如果再设计和生产一种价廉、性能灵敏可靠的防盗报警器用于居民家中，必将在防盗和保证财产安全方面发挥更加有效的作用。
此外，一些仓库的防盗工作也日益严峻，仅用人来值守的年代已经不复存在，需要一种无人值守全自动的防盗方式。
为此，提出“多路防盗报警器”的设计任务。
我设计的6路防盗报警器的优点在于其实用，价廉和简单。
关键词: 价廉，报警器，防盗第一章设计任务与要求1.1、设计任务设计一种防盗报警器，适用于仓库、等地防盗报警1.2、功能要求（1）防盗路数可根据需要任意设定。
（2）在同一地点（值班室）可监视多处的安全情况，一旦出现偷盗，用指示灯显示相应的地点，并通过扬声器发出报警声响。
（3）设置不间断电源，当电网停电时，备用直流电源自动转换供电。
（4）本报警器可用于医院住院病人有线“呼叫”。
防盗报警电路原理及设计
防盗报警电路的设计主要内容：利用2CU型光敏二极管等电子器件，设计光控电路，驱动电路等，并对电路进行仿真。
抽屉防盗报警电路基本要求：1、夜晚小俞打开抽屉时发出响亮的呜－呜－声，2、根据光敏二极的特性给出功能框图，并设计光控电路各驱动电路，3、主部要有详细的电路设计说明，4、对电路进行仿真研究，5、完成课程设计总结报告。
第1章概述光敏二极管也叫光电二极管。
光敏二极管与半导体二极管在结构上是类似的,其管芯是一个具有光敏特征的PN结，具有单向导电性，因此工作时需加上反向电压。
无光照时,有很小的饱和反向漏电流,即暗电流，此时光敏二极管截止。
当受到光照时,饱和反向漏电流大大增加，形成光电流,它随入射光强度的变化而变化。
当光线照射PN结时，可以使PN结中产生电子一空穴对，使少数载流子的密度增加。
这些载流子在反向电压下漂移，使反向电流增加。
因此可以利用光照强弱来改变电路中的电流。
但是它与普通二极管不同的是，它是工作在反向电压下的。
光敏二极管的管芯没有光照时，反向电流只有0.1A左右，称为暗电流;受到光线照射时，由于光激发，它们在反向电压作用下，形成较大的反向电流，称之为光电流。
光的强度越大，产生的光电流也越大，当在外电路接上负载时，光电流就在负载上产生电压降，光信号就转换成电信号了。
常见的有2CU、2DU等系列。
1.1课题作用以及使用价值近年来，随着改革开放的深入发展，电子电器的飞速发展.人民的生活水平有了很大提高。
各种高档家电产品和贵重物品为许多家庭所拥有。
然而一些不法分子也是越来越多。
这点就是看到了大部分人防盗意识还不够强.造成偷盗现象屡见不鲜。
因此，越来越多的居民家庭对财产安全问题十分担忧。
报警器这时正为人们解决了不少问题.但是市场上的报警器大部分都是用于一些大公司财政机构。
价格高昂,一般人们难以接受。
如果再设计和生产一种价廉、性能灵敏可靠的防盗报警器，必将在防盗和保证财产安全方面发挥更加有效的作用。
1.2光敏二极管光电检测的发展前景随着现代科学技术以及复杂的自动控制系统和信息处理理论和技术的提高，光电信号变换与检测技术的不断涌现，综合性的自动化、智能化的光电系统得到进一步发展，形成了包括光学、精密机械、电子学和计算机科学的高度知识集中的新学科—光学精密机械电子学。
防盗报警电路的设计
第1章概述 (1)1.1 课题作用、实用价值 (1)1.2 防盗报警器电检测的发展前景 (1)第2章基本原理与总体设计 (3)2.1 光电报警器原理介绍 (3)2.1.1 光电报警器总体原理 (3)2.1.2 光敏二极管原理介绍 (3)2.1.3 光电转换原理 (3)2.1.4 光敏二极管伏安特性曲线 (4)2.2 整体框图，各部分功能 (4)2.2.1 整体框图 (4)2.2.2 电力框图各部分的功能 (5)2.2.2.1 光电信号转换电路功能 (5)2.2.2.2 控制电路功能 (5)2.2.2.3 报警电路功能 (5)第3章防盗报警器电路总体设计 (6)3.1 防盗报警器各部分电路设计 (6)3.1.1 光电信号转换电路设计 (6)3.1.2 控制部分电路设计 (6)3.1.3 报警电路设计 (7)3.2 整体电路图 (7)3.2.1 根据要求设计出总体电路图 (7)3.2.2 整体电路工作原理 (8)第4章安装与调试 (9)4.1 所需原件的统计与检测 (9)4.2 搭接电路注意事项 (9)4.2.1 焊接电路 (9)4.2.2 焊接电路注意事项 (9)4.2.3 检查焊点 (10)4.3 调试 (10)4.3.1 检查原理图及焊接电路连接是否正确 (10)4.3.2 检查外界影响 (10)第5章总结 (11)参考文献 (12)第1章概述报警器的应用非常广泛。
报警器可用于仓库、住宅等地方的防盗报警。
在汽车、摩托车、仓库大门、以及家庭保安系统中，几乎无一例外地都使用了报警器电路。
在没有人在的情况下它可以自动的完成报警任务，有效地防止盗窃的发生，使个人财产免受损失。
光电二极管制作的抽屉防盗报警器具有简单、方便、灵活性强、电路容易实现等特点，一量出现偷盗，通过扬声器发出警报，达到报警作用1.1课题作用、实用价值光电报警系统是一种重要的监视系统，目前种类已经很多。
有对飞机导弹等军事目标入侵进行的报警系统，也有对机场、重要设施或危禁区域防范进行报警的系统，也有也有在生产过程监控装置里进行监督控制的报警系统，随着科学技术的发展，越来越多的报警系统深入到人们的日常生活工作中，目前大量采用的信号报警装置就是闪光信号装置。
