电动车转速测量的原理

电动车转速测量的原理

电动车转速测量的原理电机转速测量方法有哪些1、测速发电机测速定义:利用直流发电机输出电压与转速成正比的原理,在被测电动机轴上安装一台小型直流发电机即测速发电机,根据测速发电机的输出电压,间接地获得被测电动机的稳态转速和转速变化规律。

原理:电机转动带动测速发电机转动,测速发电机的转子切割磁力线产生感应电动势,速度越高,感应电动势越大。

特点:动态响应较慢。

使用范围:只能用于电机稳态测量或缓变过程的测量,在电机转速较低时不能使用,因为测速发电机会进入非线性区而产生较大误差。

2、光电数字测速定义:通过转速传感器将光信号变为与转速有关的电信号,从而测量电机转速的一种方法。

转速传感器主要有光电码盘或光栅,它们都能产生与速度相关的脉冲式电信号。

原理:电机带动编码器转动发出高速脉冲,速度越高,脉冲频率越快。

特点:光栅分辨率很高,能够达到较高的测量精度。

测量方式:a、测频法:通过测量标准单位时间内与转速成正比的脉冲数来测定转速,适合于转速较髙时的测量。

b、测周法:通过测量产生一个电脉冲信号(即电机转过固定的角位移)所需要的时间来测定转速,适合于低转速测量。

3、磁电转速传感器测速定义:以磁电感应为基本原理来实现转速测量,属于非接触式转速测量仪表。

原理:磁电式转速传感器由铁芯、磁钢、感应线圈等部件组成的,测量对象转动时,转速传感器的线圈会产生磁力线,齿轮转动会切割磁力线,磁路由于磁阻变化,在感应线圈内产生电动势,转速越快输出的电压也就越大。

特点:抗干扰性很强,输出的信号强,测量范围广。

优点:a、工作维护成本较低,运行过程无需供电;b、运转不需要机械动作,无需润滑;c、结构紧凑、体积小巧、安装使用方便,可以和各种二次仪表搭配使用。

使用范围:可用于表面有缝隙的物体转速测量,有很好的抗干扰性能,能够在烟雾、油气、水汽等环境中工作。

注意:被测电机的转速范围不能超过磁电转速传感器的测速范围,一旦超过测速范围,磁路耗损会过大,使得输出电动势饱和甚至锐减,测量结果不准确。

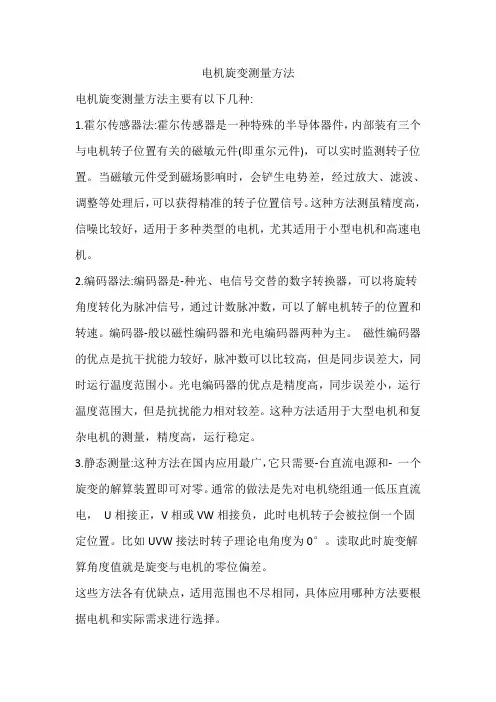

电机旋变测量方法

电机旋变测量方法

电机旋变测量方法
电机旋变测量方法主要有以下几种:
1.霍尔传感器法:霍尔传感器是一种特殊的半导体器件,内部装有三个与电机转子位置有关的磁敏元件(即重尔元件),可以实时监测转子位置。

当磁敏元件受到磁场影响时,会铲生电势差,经过放大、滤波、调整等处理后,可以获得精准的转子位置信号。

这种方法测虽精度高,信噪比较好,适用于多种类型的电机,尤其适用于小型电机和高速电机。

2.编码器法:编码器是-种光、电信号交替的数字转换器,可以将旋转角度转化为脉冲信号,通过计数脉冲数,可以了解电机转子的位置和转速。

编码器-般以磁性编码器和光电编码器两种为主。

磁性编码器的优点是抗干扰能力较好,脉冲数可以比较高,但是同步误差大,同时运行温度范围小。

光电编码器的优点是精度高,同步误差小,运行温度范围大,但是抗扰能力相对较差。

这种方法适用于大型电机和复杂电机的测量,精度高,运行稳定。

3.静态测量:这种方法在国内应用最广,它只需要-台直流电源和- 一个旋变的解算装置即可对零。

通常的做法是先对电机绕组通一低压直流电,U相接正,V相或VW相接负,此时电机转子会被拉倒一个固定位置。

比如UVW接法时转子理论电角度为0°。

读取此时旋变解算角度值就是旋变与电机的零位偏差。

这些方法各有优缺点,适用范围也不尽相同,具体应用哪种方法要根据电机和实际需求进行选择。

简述编码电机测速的基本工作原理

简述编码电机测速的基本工作原理

简述编码电机测速的基本工作原理
编码电机测速的基本工作原理是通过编码器来测量电机转速的一种技术。

编码器是一种测量运动的装置,它由光传感器和光栅组成。

在编码电机测速中,光栅固定在电机轴上,而光传感器则固定在电机壳体上。

当电机转动时,光栅会与光传感器之间产生光遮断和透过的周期性变化。

光传感器检测到光线的变化,并将其转化为电信号。

根据捕捉到的光电信号变化,我们可以计算出转轴的转速。

通常情况下,编码器旋转一周会输出固定的脉冲数,即编码器的分辨率。

通过测量固定时间T内编码器输出的脉冲数,即可求得电机的转速。

假设编码器的分辨率为P,T时间内测得脉冲数m个,则单倍频(编码器转动一圈输出的脉冲数与分辨率相同)情况下电机转速为m/p(其中m/p为编码器转过的圈数,再除以时间即为转速)。

为了提高采样精度,可以利用软件实现四倍频,即将编码器的分辨率提高4倍。

原理图如上,一个小周期内AB两相分别各有一个上升沿和下降沿,只需要在AB两相的每个上升沿、下降沿进行采集,这样就实现了四倍频技术。

即如果编码器分辨率为p,则现在编码器转动一圈就可以采集到4p个脉冲。

以上信息仅供参考,如需了解更多信息,建议咨询专业人士。

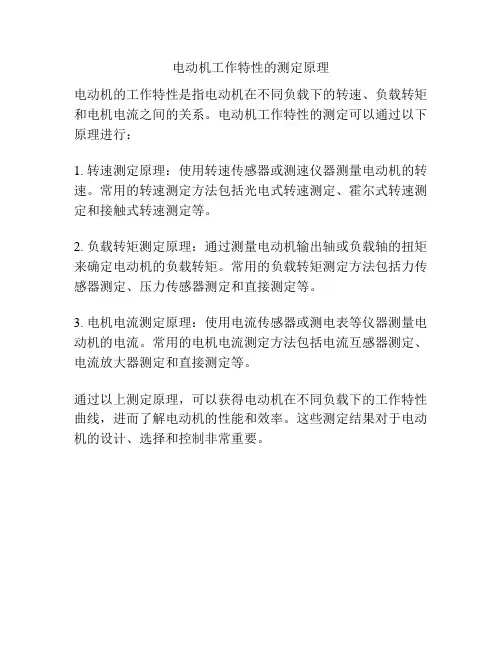

电动机工作特性的测定原理

电动机工作特性的测定原理

电动机工作特性的测定原理
电动机的工作特性是指电动机在不同负载下的转速、负载转矩和电机电流之间的关系。

电动机工作特性的测定可以通过以下原理进行:
1. 转速测定原理:使用转速传感器或测速仪器测量电动机的转速。

常用的转速测定方法包括光电式转速测定、霍尔式转速测定和接触式转速测定等。

2. 负载转矩测定原理:通过测量电动机输出轴或负载轴的扭矩来确定电动机的负载转矩。

常用的负载转矩测定方法包括力传感器测定、压力传感器测定和直接测定等。

3. 电机电流测定原理:使用电流传感器或测电表等仪器测量电动机的电流。

常用的电机电流测定方法包括电流互感器测定、电流放大器测定和直接测定等。

通过以上测定原理,可以获得电动机在不同负载下的工作特性曲线,进而了解电动机的性能和效率。

这些测定结果对于电动机的设计、选择和控制非常重要。

电动机检测的方法

电动机检测的方法

电动机检测的方法
电动机检测方法包括以下步骤:
摇表摇:使用500V的摇表,对电机三个接线柱上的线对电机外壳的绝缘阻值进行检测,确保绝缘阻值在0.5M欧以上,以判断电机是否存在对地短路的问题。

万用表测:通过万用表测量A、B、C三相间的阻值是否相等,一般来说,电机越大,阻值越小。

但是,三相阻值不应都为0欧,除非电机特别大,如50KW以上的电机。

对于调速电机,其6个端子的阻值可能不同。

检查轴承:使用机械手法转动电机轴承,检查是否有轴承卡死的情况,因为轴承卡死可能导致电机运行时烧毁。

上电测试:进行点动测试,观察电机转动是否正常。

此外,还可以通过检测电机的空载电流来判断电机的性能,一般来说,电机的空载电流为额定电流的10%~50%。

检查电气性能:包括定子与转子摩擦状况、三相直流电阻是否合格、绝缘电阻是否合格以及转子是否断条等。

可以使用灯泡或耐压机查找电机接地点,使用单臂电桥精确测量线圈电阻,以及使用兆欧表测量电机相间及相间对地的绝缘电阻。

请注意,以上步骤仅供参考,电动机的检测过程可能因电机的具体类型和应用场景而有所不同。

在实际操作中,请遵循相关的安全规定和操作规程,确保人员和设备的安全。

如果您对电动机检测不熟悉,建议寻求专业人员的帮助。

转速测量方法范文

转速测量方法范文

转速测量方法范文转速测量方法是用于测量旋转物体的转速的一种方法。

转速是指旋转物体单位时间内旋转的圈数或角度。

转速测量对于许多领域的工作都非常重要,例如机械工程、电机工程、航空航天等。

下面将介绍几种常用的转速测量方法。

1.数据采集器测量法:这是一种常用的转速测量方法,通过将转速传感器与数据采集器连接,将转速传感器输出的电信号转换为数字信号,并通过数据采集器将转速数据记录下来。

数据采集器可以采集高速转速甚至测量不易接触到的物体的转速,具有精度高、操作简单的优点。

2.光电测量法:光电测量法利用光电传感器对转速进行测量。

常用的光电传感器有反射式和透明式两种。

反射式光电传感器通过测量物体上反射的光信号来确定转速,透明式光电传感器则通过测量物体从光源中通过的光的变化来确定转速。

光电测量法具有测量范围广、响应速度快的优点,但在特殊环境下,如强光或低温环境下可能会受到干扰。

3.磁电测量法:磁电测量法是通过磁电传感器来测量转速。

常用的磁电传感器有霍尔元件和磁阻元件两种。

霍尔元件是一种基于霍尔效应的传感器,通过测量在磁场中沿着其通道空间产生的电势差来确定转速。

磁阻元件则是通过测量磁场对元件电阻的影响来确定转速。

磁电测量法具有抗干扰能力强、测量精度高的优点,适用于工作环境复杂的情况。

4.高频测量法:高频测量法是一种利用高频信号来进行转速测量的方法。

这种方法通过测量旋转物体产生的高频信号的周期或频率来确定转速。

常见的高频测量法有频率计、计数器等。

高频测量法具有响应速度快、测量范围广的优点,适用于高速转速的测量。

以上介绍了几种常用的转速测量方法。

在实际应用中,选用合适的转速测量方法要考虑转速范围、测量精度、工作环境等因素。

不同的测量方法有各自的特点和适用范围,可以根据实际需求选择合适的方法进行转速测量。

电机的测量方法

电机的测量方法

电机的测量方法
电机的测量方法
电机是现代工业中不可或缺的设备,为了保证电机的正常运行,需要对其进行测量。

下面将介绍电机的测量方法。

1. 直流电机的测量方法:
(1) 用万用表或直流电压表分别测量电枢绕组和场绕组的直流电阻值,并记录下来。

(2) 测量直流电机的空载特性曲线,即在不带负荷时,分别测量转速和输出电压,并绘制出转速与输出电压之间的关系曲线。

(3) 测量直流电机的负载特性曲线,即在带负荷时,分别测量转速和输出电压,并绘制出转速与输出电压之间的关系曲线。

2. 交流异步电动机(简称异步电机)的测量方法:
(1) 测定异步电动机各相绕组之间和各相与地之间的绝缘阻值,并记录下来。

(2) 测试异步电动机运行时各项参数:如额定功率、额定转速、额定效率、额定功率因数等。

(3) 测试异步电动机在不同负载条件下运行时各项参数:如输入功率、输出功率、效率、功率因数等。

3. 交流同步电动机(简称同步电机)的测量方法:
(1) 测定同步电动机的空载特性曲线,即在不带负荷时,分别测量转速和输出电压,并绘制出转速与输出电压之间的关系曲线。

(2) 测定同步电动机的负载特性曲线,即在带负荷时,分别测量转速和输出电压,并绘制出转速与输出电压之间的关系曲线。

(3) 测试同步电动机运行时各项参数:如额定功率、额定转速、额定效率、额定功率因数等。

以上就是对直流电机、异步电机和同步电机的测量方法介绍。

在实际操作中,需要根据具体情况选择合适的仪器设备进行测量。

同时,在进行测量过程中要注意安全事项,以免发生意外事故。

电机检测方法

电机检测方法

电机检测方法电机是现代工业中常见的设备,其正常运行对于生产效率和质量至关重要。

因此,对电机进行定期的检测和维护显得尤为重要。

本文将介绍几种常用的电机检测方法,以供参考。

首先,最常见的电机检测方法之一是霍尔传感器检测。

霍尔传感器是一种能够检测电机转子位置的传感器,通过检测磁场的变化来确定转子的位置。

这种方法可以准确地检测电机的转速和位置,是一种非常常用的电机检测方法。

其次,电机的绝缘检测也是非常重要的。

电机的绝缘状况直接关系到电机的安全性和稳定性。

常见的绝缘检测方法包括绝缘电阻测试和介电强度测试。

绝缘电阻测试可以用来检测电机绕组之间的绝缘情况,而介电强度测试则可以用来检测电机绕组和外壳之间的绝缘情况。

这两种方法都可以有效地检测电机的绝缘状况,确保电机的安全运行。

此外,温度检测也是电机检测中必不可少的一环。

电机在运行过程中会产生热量,如果温度过高则会对电机造成损坏。

因此,通过安装温度传感器来监测电机的温度变化是非常重要的。

一旦发现电机温度异常,就需要及时采取措施,以防止电机受损。

最后,振动检测也是一种常用的电机检测方法。

电机在运行过程中会产生振动,但如果振动过大则会影响电机的正常运行。

因此,通过振动传感器来监测电机的振动情况是非常必要的。

一旦发现电机振动异常,就需要及时对电机进行维护和修理,以确保电机的正常运行。

总的来说,电机的检测对于保障电机的正常运行和延长电机的使用寿命非常重要。

通过上述介绍的几种常用的电机检测方法,可以有效地确保电机的安全运行,提高生产效率,降低维护成本。

希望本文介绍的内容能对大家有所帮助。

直流电动机特性的测定

直流电动机特性的测定

直流电动机特性的测定
一、简介
直流电动机是工业中广泛应用的一种电动机,了解其特性对于工程师来说是至关重要的。

直流电动机的性能特性包括转速、转矩、效率等等。

本文将介绍如何进行直流电动机特性的测定。

二、测定方法
1. 转速-转矩特性的测定
步骤: 1. 将直流电动机连接到电源,并保持电动机负载适中。

2. 使用转速计测量电动机的转速,同时测量负载轴上的转矩。

3. 调整负载,重复步骤2,得出不同负载下的转速-转矩特性曲线。

2. 效率特性的测定
步骤: 1. 运行直流电动机,测量输入电流和电压。

2. 测量输出轴上的转矩和转速。

3. 计算效率=输出功率/输入功率,得出不同负载下的效率曲线。

3. 励磁特性的测定
步骤: 1. 测量不同励磁电流下的电动机转速。

2. 绘制励磁电流-转速曲线,以了解电动机的励磁特性。

三、实验数据分析
通过对直流电动机的特性进行测定,我们可以获得丰富的数据,包括转速-转矩曲线、效率曲线以及励磁特性曲线。

这些数据对于电动机的性能评估和优化具有重要意义。

四、结论
通过本文介绍的测定方法,我们可以全面了解直流电动机的特性,为电动机的选型和应用提供依据。

希望本文能够帮助读者更深入地理解直流电动机的工作原理和特性。

转速表(计)的原理、使用方法和相关计算

转速表(计)的原理、使用方法和相关计算
◆相关计算
转速(Rotational Speed):做圆周运动的物体单位时间内沿圆周绕圆心转过的圈数,叫做转速,(与频率不同)。
常见的转速有:额定转速和最大转速等。
用符号"n"表示;其国际标准单位为r/S (转/秒)或 r/min (转/分),也有表示为RPM (转/分 ,主要为日本和欧洲采用,我国采用国际标准)。当单位为r/S时,数值上与频率相等,即n=f=1/T,T为作圆周运动的周期。
3、让转速表的测试轴与被测轴接触,保持一定的压力同步运转,并保持在同一中心线上。
4、待转速表指针稳定后,就可以测得被测旋转物的转速。转速等于量程开关选择的量程上限与读数盘满量程的比值乘以读数盘读数。
5、测量线速度时,应使用转轮测试头。
6、测得的读数按下面的公式进行换算:线速度(m/min)=(量程开关选择的量程上限/读数盘满量程)×转速表×转轮测试头周长
4、向心力F心=mV2/r=mω2r=mr(2π/T)2=mωv=F合
5、周期与频率:T=1/f
6、角速度与线速度的关系:V=ωr
7、角速度与转速的关系ω=2πn(此处频率与转速意义相同)
8、主要物理量及单位:弧长(s):米(m);角度(Φ):弧度(rad);频率(f):赫(Hz);周期(T):秒(s);转速(n):r/s;半径(r):米(m);线速度(V):m/s;角速度(ω):rad/s;向心加速度:m/s2。
3、电动式转速仪
由小型交流发电机、电缆、电动机和磁性表头组成。小型交流发电机产生交流电,交流电通过电缆输送,驱动小型交流电动机,小型交流电动机的转速与被测轴的转速一致。磁性转速头与小型交流电动机同轴连接在一起,磁性表头指示的转速自然就是被测轴的转速;电动式转速,异地安装非常方便,抗振性能好,广泛运用于柴油机和船舶设备。

电机测速原理

电机测速原理

电机测速原理
电机测速原理是通过测量电机旋转轴的速度,从而掌握电机运行状态。

测速方法有多种,下面将介绍其中两种常见的测速原理。

1. 电磁感应测速原理:
电磁感应测速原理是利用电磁感应现象来测量电机旋转速度。

当电机转子上的导体通过磁场时,会在导体两端产生感应电动势。

通过测量这个感应电动势的大小,可以得到电机转子的速度。

具体实现中,可在电机定子上固定一个速度传感器,传感器内部包含一个线圈和一个磁铁。

当电机旋转时,磁铁也会跟随转动,产生磁场。

线圈中产生的感应电动势与磁场的变化量成正比,通过测量感应电动势的大小和频率,可以计算出电机的转速。

2. 光电编码器测速原理:
光电编码器是另一种常用的电机测速装置。

它通过光电效应来测量电机转速。

光电编码器由发光二极管和光敏二极管组成。

发光二极管发出一束光,光敏二极管接收到光后产生电信号。

具体实现中,将一个光电编码器安装在电机旋转轴上,编码器上有一个圆盘,圆盘上刻有一系列的凹槽。

当电机旋转时,光电编码器接收到的光强会不断变化。

通过检测光敏二极管产生电信号的频率和变化幅度,可以得到
电机的转速。

通常,一圈圆盘上的凹槽数量已知,因此可以通过计算脉冲信号的频率和圆盘一周的凹槽数量,来确定电机的转速。

这些是电机测速的两种常见原理,通过这些原理可以实现对电机转速的准确测量和监控。

伺服电机检测项目及测试方法

伺服电机检测项目及测试方法

伺服电机检测项目及测试方法伺服电机是一种常用的电动机,具有精准定位和速度控制的特点,在许多应用领域得到了广泛应用,如机械制造、自动化设备、机器人等。

为了保证伺服电机的正常运行和性能表现,需要进行相应的检测和测试。

本文将介绍伺服电机的检测项目及测试方法。

一、电机参数测试伺服电机的性能参数是评估其质量和性能的重要指标。

常见的电机参数包括额定电压、额定电流、额定转速、额定扭矩等。

测试这些参数可以通过连接电源和测量设备来实现。

首先需要根据电机的额定电压连接电源,然后通过测量设备(如万用表、电流表、转速计等)进行电流、转速和扭矩的测量。

测试时需要注意保持电机正常运行,避免超过额定值。

二、转矩-转速曲线测试转矩-转速曲线是描述伺服电机扭矩与转速关系的重要曲线。

该曲线可以反映电机的负载能力和动态响应特性。

测试转矩-转速曲线可以通过连接电源和测量设备来实现。

首先需要给电机提供不同的转矩负载,然后通过测量设备测量电机的转速和扭矩。

测试时需要逐渐增加负载,记录相应的扭矩和转速值,最后绘制出转矩-转速曲线图。

三、位置控制精度测试位置控制精度是伺服电机的重要性能指标,直接关系到其定位精度和稳定性。

测试位置控制精度可以通过连接电源、位置传感器和测量设备来实现。

首先需要设置电机的位置控制模式,然后通过测量设备测量电机输出的位置信号。

测试时需要将电机移动到不同的位置,记录相应的位置信号值,并与设定值进行比较,计算出位置控制误差。

测试时需要注意保持电机在稳定状态下进行测试,避免外界干扰。

四、响应时间测试响应时间是伺服电机的重要性能指标,直接关系到其动态响应能力。

测试响应时间可以通过连接电源和测量设备来实现。

首先需要给电机提供一个位置或速度的设定值,然后通过测量设备测量电机输出的位置或速度信号。

测试时需要记录设定值变化与电机响应的时间差,计算出响应时间。

测试时需要注意设定值的变化范围和频率,以及电机的稳定性。

五、温升测试温升是伺服电机长时间运行后产生的热量,直接关系到其散热能力和稳定性。

电机测试方法及过程

电机测试方法及过程

电机测试方法及过程电机测试是指对电动机进行全面、准确、科学的性能测试,以了解电机的工作状态、质量状况及性能参数,为电机的选用、维护和检修提供参考依据。

一、电机测试的准备工作1.根据电机的型号和规格,查阅电机的技术资料和测试标准,确定测试项目和要求。

2.对测试仪器进行校准和验证,确保测试仪器的准确性和可靠性。

3.清理电机表面,确保电机无油污和杂质,以免影响测试结果。

二、电机静态测试1.直流电阻测量:使用万用表或示波器在电机绕组之间测量直流电阻,以判断绕组是否正常。

2.绝缘电阻测量:使用绝缘电阻测试仪测量绕组与地之间的绝缘电阻,以评估绝缘性能。

3.绝缘电压试验:使用高压测试仪对绕组与地之间施加高电压,以测试绝缘强度和绝缘性能。

三、电机动态测试1.空转测试:将电机轴端与负载断开,施加额定电压,测量电机的电流、功率、转速、效率等参数。

2.负载测试:施加额定电压,将适当负载加到电机轴端,测量电机在不同负载下的电流、功率、转速、效率等参数。

3.起动测试:施加额定电压,测量电机的起动电流和起动时间,评估电机的起动性能。

4.转矩测试:施加额定电压,测量电机在不同负载下的输出转矩,评估电机的负载能力和扭矩特性。

5.电磁噪声测试:使用声级计或振动传感器测量电机的电磁噪声水平,评估电机的噪声性能。

四、电机测试数据的分析和评估1.对测试所得的数据进行整理和分析,绘制曲线图或柱状图。

2.比较测试结果与标准要求或参考值,评估电机的性能状况和质量水平。

3.与历史数据进行对比,判断电机的变化趋势和健康状况。

五、测试结果的报告和记录1.将测试结果整理成报告,包括测试项目、测试条件、测试数据、分析评估和建议。

2.对电机的测试结果进行记录和保存,以备日后查询或作为参考依据。

总结:电机测试是对电动机进行全面、准确、科学的性能测试的过程,通过静态测试和动态测试,可以了解电机的工作状态、质量状况及性能参数。

电机测试具有重要的意义和价值,可以为电机的选用、维护和检修提供参考依据。

电机转速检测报告模板

电机转速检测报告模板

电机转速检测报告模板
背景
电机是工业生产和生活中不可或缺的重要设备之一,负责驱动各种设备运行。

在电机正常运行过程中,我们需要对其转速进行检测,以确认其是否符合要求,以及是否存在潜在的故障隐患。

因此,进行电机转速检测就显得尤为重要。

检测设备及工具
•电机
•转速测量仪
•电源
•连接线
•稳定器
•手机或笔记本电脑
检测步骤
1.确定检测位置。

确定电机需要检测的位置,通常情况下会在电机轴承底部或侧面测量。

检测位置需要尽可能靠近叶片。

2.准备检测设备及工具。

将转速测量仪与电源通过连接线连接起来,检查仪器是否正常运行。

如果需要,可以连接稳定器以确保电源稳定。

3.安装转速测量仪。

将转速测量仪安装到电机检测位置上。

4.执行检测。

启动电机,记录转速测量仪显示的数据,并将其保存到手机或笔记本电脑上。

5.分析检测结果。

根据检测结果,可以判断电机的运行情况是否正常,并在必要的时候进行修理或更换。

检测数据记录模板
在进行电机转速检测时,需要记录以下数据:
•电机型号
•检测日期
•检测人员
•检测位置
•检测设备型号
•检测条件(例如:环境温度、电源稳定器型号等)
•检测结果
电机型号检测日期检测人员检测位置检测设备型号检测条件检测结果
Y90S-2 2021-
10-01


电机
侧面
GOWE转速
测量仪
环境温度25°C,SMT-
100电源稳定器
2980
RPM
YE。

测转速原理

测转速原理

测转速原理测转速是指利用各种传感器或仪器设备来测量机械设备或物体的转速。

测转速的原理是通过测量单位时间内旋转的圈数或角度来计算出物体的转速,常用的测转速方法有光电式、电磁式和振动式等。

光电式测转速原理是利用光电传感器来检测物体上的反光标记,当反光标记通过光电传感器时,光电传感器会产生脉冲信号,通过计算脉冲信号的频率和数量就可以得出物体的转速。

这种方法适用于转速较高且要求精度较高的场合,如发动机、风力发电机等。

电磁式测转速原理是利用感应电机或霍尔传感器来检测物体上的铁芯或磁铁,当铁芯或磁铁通过感应电机或霍尔传感器时,会产生感应电流或信号,通过计算感应电流或信号的频率和数量就可以得出物体的转速。

这种方法适用于转速较低且要求成本较低的场合,如风扇、电机等。

振动式测转速原理是利用加速度传感器或振动传感器来检测物体的振动频率,通过计算振动频率就可以得出物体的转速。

这种方法适用于转速较高且要求实时监测的场合,如飞机发动机、高速列车等。

总的来说,测转速的原理是利用不同的传感器或仪器设备来检测物体的旋转运动,并通过信号处理和数据分析来得出物体的转速。

不同的测转速方法适用于不同的场合,可以根据具体的需求选择合适的测转速原理和设备。

在实际应用中,测转速的原理需要结合具体的工程技术要求和实际情况来进行选择和设计,同时还需要考虑信号的稳定性、精度和实时性等因素。

通过合理的测转速原理和设备选择,可以实现对物体转速的准确监测和控制,为工程技术和生产操作提供重要的数据支持。

综上所述,测转速原理是利用传感器或仪器设备来检测物体的转速,通过信号处理和数据分析来得出转速信息。

不同的测转速方法适用于不同的场合,需要根据具体需求选择合适的测转速原理和设备,以实现对物体转速的准确监测和控制。

电动机性能测试仪操作流程

电动机性能测试仪操作流程

电动机性能测试仪操作流程电动机性能测试是衡量电动机性能优劣的关键步骤,通过对电动机进行全面的性能测试,可以评估其工作状态、效率和可靠性。

为了确保测试的准确性和可重复性,我们需要遵循以下操作流程。

一、准备工作在进行电动机性能测试之前,需要做一些准备工作:1. 确保测试设备完好无损:检查电动机性能测试仪的工作状态,如电源、控制面板、传感器等是否正常工作。

2. 准备测试样品:选取适当的电动机进行测试,确保电动机符合测试要求,并清洁外表面,确保无尘、无油、无水迹等。

3. 确定测试环境:在安静无干扰的环境中进行测试,避免异物、杂质对测试结果的影响。

二、连接电动机性能测试仪1. 将电动机性能测试仪与电动机相连:根据测试仪器的连接接口,将测试仪与电动机的终端相连接,确保稳定可靠。

2. 确保连接正常:检查连接是否松动、接触是否良好,确保信号传输的稳定性和准确性。

三、设置测试参数在进行电动机性能测试之前,需要根据测试要求设置合适的参数:1. 测试类型:根据需要进行转速测试、负载测试、效率测试等。

2. 测试范围:确定测试的转速范围、负载范围等。

3. 数据采集频率:设置数据采集的频率,以确保测试数据的准确性。

4. 其他测试参数:根据具体要求设置其他相关测试参数,如温度监测、功率监测等。

四、进行测试1. 启动测试仪器:按照测试仪器的操作说明,启动仪器,确保其正常运行。

2. 启动电动机:根据测试要求,启动电动机,并将其带入稳定工作状态。

3. 开始数据采集:在测试仪器上开始数据采集,确保稳定的数据记录。

4. 持续测试时间:根据测试要求,持续进行测试,确保数据的可靠性。

5. 观察和记录数据:注意观察测试中的数据波动、异常情况,并及时记录。

五、数据分析与评估完成电动机性能测试后,需要对测试数据进行分析与评估:1. 数据整理与导出:整理采集的数据,导出为适当的格式,方便后续的分析处理。

2. 结果评估与比较:根据测试数据,对电动机的性能进行评估和比较,与标准值或其他电动机进行对比。

调速电机调速范围测试方法

调速电机调速范围测试方法

调速电机调速范围测试方法
调速电机的调速范围测试方法有多种,下面详细介绍其中三种方法。

1. 使用转速表:转速表是一种常用的测量工具,通过电缆连接到电机轴上,可以直接读取电机的转速。

转速表具有较高的测量精度和可靠性,适用于各种类型的调速电机。

2. 使用霍尔传感器:霍尔传感器可以通过检测磁场变化来测量电机转速,具有精度高、可靠性好等优点。

将霍尔传感器安装在电机上,可以实时监测电机的转速变化,从而对调速范围进行测试。

3. 使用编码器:编码器可以记录电机转子相对于定子的位置,通过记录的数据计算出电机转速。

编码器具有较高的测量精度,适用于各种类型的调速电机。

在测试调速范围时,编码器可以帮助我们更准确地获取电机的转速信息。

以上就是三种常用的调速电机调速范围测试方法,每种方法都有其特点和适用场景。

在测试过程中,我们需要根据实际情况选择合适的方法,以确保测试的准确性和可靠性。

1。

  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

电动机转速该如何测量
1.可以用真尚有科技的转速测量系统
要测量圆柱体微小转角,首先要知道被测物的半径,然后测出物体在单位时间内走的距离。

知道了两个参数后就可以求得转动角度。

解决:
Px可以测得物体微小变化
调试的方式:
λ通过软件检查系统安装是否满足测量条件,调节传感器安装位置,调节到最佳测量状态,然后可以开始在线测量。

λ通过软件能进行简单的测量, 并最终求出角度值。

通过增量输出:
用户自己将测量结果值进行转换
λ通过接收传感器发出脉冲个数,然后换算成距离最终求得转动角度。

最简单的计算增量脉冲的方法是用计数器进行读取,计数器
说明:可设置计数与转动周长的对应关系,每个脉冲代表一定长度,例如1个脉冲= 0.01mm,则图1-3所示距离= 92896 * 0.01mm = 928.96mm
定制软件:
通过软件方式将得到数据进行处理,并最终将结果显示给用户看,能让用户直观的观测到当前测量值。

其他功能可以定制。

2. 前不久在一个网站上找的:
可自制一个简单实用的振动式转速计,它是根据物理学上共振原理制成的,测速时并且不会消耗发动机的功率。

振动式转速计由十几根不同长度的钢丝做成。

每根钢丝的自振频率都不同,钢丝越长,自振频率越低;长度越短,自振频率越高。

小发动机工作时,每转一转,活塞上下一次,产生一次振动。

当发动机产生的振动频率和某根钢丝的自振频率相同或成整数的倍数时,这根钢丝就会因共振而开始振动。

使用时,将振动式转速计固定在发动机附近,或直接用底座靠在发动机的气缸头等部位上;只要观察那一根钢丝的振动幅度最大,就可根据该钢丝的刻度测得发动机的转速。

其准确度依钢丝质量、直径大小及钢丝和底座的夹紧程度不同而略有出入,一般为±200转/分。

最好先用标准转速表校准刻度。

钢丝的自振频率和它的直径、自由长度及钢材的弹性有关。

一般钢丝的自振频率f可按下式计算:
其中:d 钢丝直径(单位厘米)
L 钢丝自由长度(单位厘米)
或其中:n 发动机转速(单位转/分)
利用上式,可以求出不同直径的钢丝在代表某一转速而产生共振时所需要的自由长度。

转/分自由长度(毫米)转/分自由长度(毫米)转/分自由长度(毫米)3000 117 6500 82。

5 10000 66
3500 110 7000 79 10500 64。

5
4000 103 7500 76。

3 11000 63
4500 98 8000 74 11500 61。

5
5000 94 8500 71。

5 12000 60
5500 90 9000 69。

5 12500 59
6000 86 9500 67。

8 13000 58 如用直径1毫米的钢丝,其代表各种转速的自由长度(露在底座外面的钢丝长度)见上表。

这种转速计也可用金属片做底座(图17、18)。

靠近钢丝根部的底座上写有代表转速的刻度。

为了缩小体积,可少用几根钢丝。

还可采用活动铅笔式的构造,以便携带。

在装铅芯的位置上有一根可以伸缩的钢丝,测转速时拿转速计的一端靠上气缸头,将钢丝伸长或缩短,看钢丝在那个位置振动最剧烈,据此相应刻度便能知道发动机的转速。

3.如何用万用表测电动机的转速
卸下电机线,万用表调到毫安档,表笔跨接电机两相接线端子,用手均匀转动电机转轴一圈.如果指针正反摆动一个来回,那说明电机是二极电机,额定转速为每分钟二千九百多转;如果指针正反摆动两个来回,则说明电机是四极电机,额定转速为一千四百多转,依次类推.。

相关文档
最新文档
