心音呼吸音可视电子听诊系统
肺部听诊的内容
肺部听诊的内容肺部听诊是一种常用的医学检查手段，通过用听诊器观察和听诊患者的呼吸声和心音，来了解患者的肺部状况。
肺部听诊对于诊断肺部疾病、评估肺部功能以及监测疾病的进展具有重要意义。
在进行肺部听诊时，医生通常会将听诊器的胸腔面置于患者胸部不同部位，以便观察和分析各个部位的呼吸音和心音。
肺部听诊的主要内容包括呼吸音、心音和其他附加音。
呼吸音是肺部听诊的重要指标之一。
正常情况下，我们可以听到两种不同的呼吸音：清晰的呼吸音和哮鸣音。
清晰的呼吸音是指正常呼吸时所产生的声音，可以分为两种类型：吸气音和呼气音。
吸气音通常比较轻柔，呼气音则相对较响。
而哮鸣音则是指肺部发生异常时所产生的呼吸音，常见于哮喘和慢性阻塞性肺疾病等疾病。
心音也是肺部听诊的重要内容之一。
正常情况下，我们可以听到两个心音：第一心音和第二心音。
第一心音是由心脏收缩时二尖瓣和三尖瓣关闭所产生的声音，通常比较低沉。
第二心音则是由心脏舒张时主动脉瓣和肺动脉瓣关闭所产生的声音，通常比较清晰。
心音的异常可能是心脏疾病的表现，如心脏瓣膜病变等。
除了呼吸音和心音，肺部听诊还可以观察和分析其他附加音。
例如，干罗音是指在呼吸过程中由于气道内有分泌物或炎症引起的声音，常见于肺炎和支气管炎等疾病。
湿罗音则是指在呼吸过程中由于气道内有液体积聚所产生的声音，常见于肺水肿和支气管扩张等疾病。
此外，还有摩擦音、胸腔共鸣音等其他附加音可以通过肺部听诊来观察和分析。
肺部听诊不仅可以用于诊断肺部疾病，还可以评估肺部功能。
例如，通过观察哮鸣音的变化可以判断哮喘的严重程度；通过观察呼吸音的变化可以评估肺部感染的程度；通过观察心音的变化可以了解心脏疾病对肺部的影响等。
肺部听诊是一种非常重要的临床技术，可以为医生提供许多有价值的信息，帮助医生准确诊断疾病并制定合理的治疗方案。
因此，在临床实践中，医生需要掌握良好的听诊技巧，并结合患者的症状和体征，全面分析肺部听诊结果，以取得更准确的诊断。
电子心音听诊器
率 的计 量 及 显 示 ；５）利 用 单 片机 系统 或 弱的交流小信号 ， （ 根据 我们使用 的驻 极体 的噪声 、 表摩擦 的噪声 、 体 人体 内部 其他
图 ２初级 放 大 电路
电子 世 界
—
・Ｏ １ １ ２ ｌ ． ｏ
３ 一 ２
・
实践教与学 ・
Ｒ９
Ｒ１ ０
图 ３信 号 滤 波模 块
・
图 ４ 号 再 放 大模 块 信
技术、 片机技术 、 Ｐ Ａ技术 、 字信号 传感 器采 用传统 听诊器 与驻极 体体 电容 电容式传声器 的敏感度 ， 单 ＦＧ 数 心音信号 的幅值
现 心 音 回放 功 能 ；４） 计 数 字 电路 、 片 输出接滤波模块。 （ 设 单 机 系 统 或 基 于 Ｆ Ｇ 的 数 字 系 统 实 现 心 ＰＡ 滤 波 模 块 如 图 ３所 示 ， 极 体 电容 式 驻
传 声器 检测 出的心音含有很 多噪声 ， 比如
心 音 呼 吸 音 传 声 器 输 出 的 是 非 常 微 检 测环 心音呼 吸音 可视 电子 听诊 系统 境
不 可缺 少 的。心 音 是 反 映 心脏 和 呼 吸 系统
图 １总 体设 计 框 图
生理 及病理 的一项重要指标 ， 对心音进行
听 诊 是 心 脑 血 管 疾 病 和 呼 吸 系 统 疾 病 主
要诊 断手段 之一 ， 有非常重要的临床意 具 义。传统 方法是医务人 员用听诊器根据 自
临床 上 有 许 多 疾 病 ， 引 起 人 体 生 理 会
参数的变化 ， 对病 人来讲 人体参数测量是
。 。 。 。 。 。 。 。 。 。 。 。 。 。 。 。 。 。 。 。 。 。 ’ ’ ’ ’ ’ … ‘ … 。 ‘ 。 ‘ ‘ ‘ ‘ 。 。 ‘ … ‘ ‘ ‘ ‘ 。 。 。
听诊器的主要应用原理是什么
听诊器的主要应用原理是什么1. 引言听诊器是医生在临床上经常使用的一种诊断工具，它能够帮助医生通过听诊病人的心脏和肺部声音来判断病情。
它的主要应用原理是通过放大和传输身体内部的声音信号，使医生能够更清晰地听到和判断肺部和心脏的异常音。
2. 听诊器的构成和工作原理听诊器由胸麦、管道和听诊器头部组成。
它的工作原理基于两个重要的原则：2.1 放大原理听诊器使用了一个电子设备来放大传入的声音信号。
这种放大可以使医生听到微弱的身体内部声音，而不会被周围环境的噪音所干扰。
2.2 传输原理听诊器的胸麦被放置在病患的胸部，通过管道将身体内部的声音传输到听诊器的头部。
这个传输过程需要确保声音的准确传送，以便医生能够听到清晰的心脏和肺部声音。
3. 听诊器的应用原理听诊器的主要应用原理是通过放大和传输身体内部的声音信号，帮助医生诊断疾病。
以下是听诊器主要应用原理的详细解释：3.1 心脏听诊听诊器可以帮助医生听到心脏的异常音，以帮助诊断心脏病。
通过放置胸麦在病人的心脏位置，医生可以清晰地听到心脏的心音和杂音。
心音是由心脏收缩和舒张时心瓣膜的开闭所产生的声音，而杂音则是由心脏瓣膜异常、心肌炎症或先心病等引起的异常声音。
3.2 呼吸音听诊听诊器还可以用于诊断呼吸系统的问题。
当医生将胸麦放置在病人的胸部时，它可以放大和传输肺部的呼吸音。
通过听诊器，医生可以听到肺部的异常呼吸音，如哮鸣音（哮喘患者常见的呼吸音）和湿啰音（肺炎患者常见的呼吸音），从而判断肺部是否存在疾病。
3.3 血管听诊听诊器还可以用于诊断血管病变。
通过将听诊器放置在病患动脉位置，医生可以听到动脉的搏动和血流声音。
通过听诊动脉的声音，医生可以判断动脉是否狭窄、是否有血栓形成或是否存在其他异常情况。
3.4 腹部听诊听诊器在腹部检查中也有一定的应用。
通过胸麦的放置，医生可以听到腹部的胃肠蠕动声音、器官搏动和血管杂音。
这些声音可以帮助医生判断腹部是否有病变和结构异常。

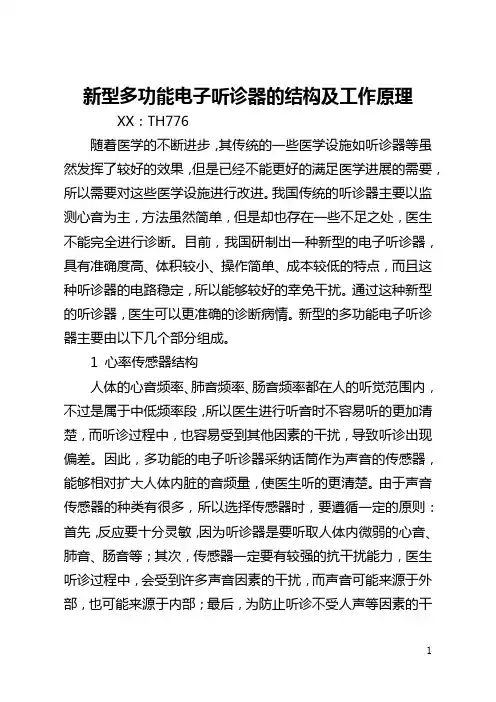

新型多功能电子听诊器的结构及工作原理(全文)
新型多功能电子听诊器的结构及工作原理XX：TH776随着医学的不断进步，其传统的一些医学设施如听诊器等虽然发挥了较好的效果，但是已经不能更好的满足医学进展的需要，所以需要对这些医学设施进行改进。
我国传统的听诊器主要以监测心音为主，方法虽然简单，但是却也存在一些不足之处，医生不能完全进行诊断。
目前，我国研制出一种新型的电子听诊器，具有准确度高、体积较小、操作简单、成本较低的特点，而且这种听诊器的电路稳定，所以能够较好的幸免干扰。
通过这种新型的听诊器，医生可以更准确的诊断病情。
新型的多功能电子听诊器主要由以下几个部分组成。
1 心率传感器结构人体的心音频率、肺音频率、肠音频率都在人的听觉范围内，不过是属于中低频率段，所以医生进行听音时不容易听的更加清楚，而听诊过程中，也容易受到其他因素的干扰，导致听诊出现偏差。
因此，多功能的电子听诊器采纳话筒作为声音的传感器，能够相对扩大人体内脏的音频量，使医生听的更清楚。
由于声音传感器的种类有很多，所以选择传感器时，要遵循一定的原则：首先，反应要十分灵敏，因为听诊器是要听取人体内微弱的心音、肺音、肠音等；其次，传感器一定要有较强的抗干扰能力，医生听诊过程中，会受到许多声音因素的干扰，而声音可能来源于外部，也可能来源于内部；最后，为防止听诊不受人声等因素的干扰，所以传感器的选择一定要具有较强的指向性。
在进行心率传感器的选择时，既要遵循选择的原则，又要综合多方面因素的考虑，所以相比之下，选择动圈式的传感器是最为妥当的。
首先，柱积体式的传感器，虽然灵敏度和价格都比较符合条件，但是指向性功能较差；其次，电容式的传感器虽然灵敏高极高，但是价格十分昂贵，而且抗干扰能力较弱；最后，动圈式传感器虽然灵敏度不太好，价格也很贵，但是指向性能十分好。
所以在经过反复的实验和筛选过程中，动圈式的传感器是最为符合要求的。
传感器放大电路主要是利用其共模抑制特性，然后消除信号传输过程中的各种外界因素对听诊的干扰，使其抗干扰能力最佳，便于医生的听诊。
新型听诊器(一)
新型听诊器(一)作者：吴小帆许志华申琪摘要]本论文提出一种可将声音信号放大并经示波器可以观察心音信号的电子心音听诊器,提高听诊的准确性。
论文首先阐述了系统硬件具体设计。
然后介绍本系统的抗干扰。
最后,论文给出了设计实现的功能,分析了系统设计中的不足,以及其中有待完善和改进的内容。
关键词]心音呼吸音听诊器一、概述1.电子心音听诊器的研究背景与意义。
听诊是临床上广泛应用的一种诊断方法,听诊器的发明极大地推动了医学科学的发展。
对心音和呼吸音的听诊是心脑血管疾病和呼吸系统疾病主要诊断手段之一。
因此临床迫切需要一种准确性高、波形实时显示、能同时听诊心音、简单易用、成本低、体积小的装置,让临床医生在心脏听诊的同时能看到相应信号的波形图,以便对病人的病变做出更加准确的判断,促进心脑血管疾病和呼吸系统疾病的研究和诊治。
2.心音听诊器国内外研究现状。
心音信号的分析与研究主要在以下几个方面:①对51(第一心音)和S2(第二心音)的生理病理研究;②对人工心脏瓣膜的无创伤检测;③对心音微弱成分(第三心音和第四心音)的分析研究;④分析心脏杂音的频率变化规律;⑤从一个心动周期中定位提取心音成分;⑥对心音传导机制建模。
在传统的稳态分析方法基础上,增加非平稳信号分析方法。
典型的心音时颇分析有短时傅立叶变换、自回归模型、维格纳分布、小波变换等,人们将这些方法应用于第一心音分析、第二心音分析、心杂音分析,做了很多研究工作,取得了很好的成果。
3.心音产生机理和组成。
心脏的瓣膜和大血管在血流冲击下形成的振动,以及心脏内血流的加速与减速形成的湍流与涡流及其对心脏瓣膜、心房、室壁的作用所产生的振动,再加上心肌在周期性的心血活动作用下其刚性的迅速增加和减少形成的振动,经过心胸传导系统到达体表形成了体表心音。
心音中常包含心内噪音、呼吸噪音、体表噪音和心胸系统传播过程中产生的噪音。
4.本文研究的主要内容。
本文对该领域的研究背景、研究现状和发展趋势进行了充分调研,对心音的形成机理进行了深入研究,针对传统听诊器的不足提出了电子心音听诊器的设计思想。
电子听诊器
电子听诊器的设计【摘要】声学听诊器是是大多数人所熟悉医用诊断工具。
这种听诊器听诊心音，是现在大多数医生所使用的，其使用简单，但对一些非常重要，却微弱的生物声是很难识别到的，导致医生无法及时，准确的做出诊断，对于这种听诊器，大多根据医师的经验，是好是坏不得而知。
而随着科学的进步，新一代听诊器—电子听诊器的问世将会解决现有的弊端，不管在准确性方面还是科学方面。
而心率，就是我们普遍所说的脉搏，在传统听诊器器中是不曾体现的，只能模糊地判断其跳动的快慢。
但是，它是在电子听诊器中所包含的基本功能之一，因为它是我们人体的一个重要参数之一，及时的检测是必要的。
【关键词】电子听诊器放大电路滤波电路单片机12864B目录1. 引言 (4)2. 系统方案分析与选择论证 (4)2.1 总方案设计 (4)2.2 心率波形显示部分系统方案设计 (4)2.2.1 接收发射模块 (4)2.2.2 显示模块 (4)2.3 监听部分方案设计 (5)2.4 心率波形显示系统最终方案及其原理 (5)2.4.1 信号采集模块及原理 (5)2.4.2 信号放大模块及原理 (6)3. 主要芯片介绍和系统模块硬件设计 (7)3.1 STC89C52RC (7)3.2 单片机最小系统复位、晶振电路简介 (8)3.3 放大电路 (9)3.4 显示模块 (10)4. 系统软件设计 (12)4.1 系统软件及其总流程图 (12)4.2 LCD12864显示程序流程图 (13)5. 硬件电路板设计 (14)5.1 单片机主控电路原理图及PCB图 (14)5.2 红外发射接收电路原理图及PCB图 (15)5.3 系统硬件制作 (16)5.4 硬件调试及其结果 (17)6. 总结 (17)参考文献 (18)1.引言在医学上，许多的临床疾病都会引起人的身体上许多生理参数的不断变化，对于生病的人来说，生理参数的不断变化也显示着它的病情好坏，严重不严重等等。
其中，心音是反映人体心脏和其呼吸系统是否正常的一项重要指标。
新型听诊器(2)
本文使用传统听诊器集音腔体,在导音橡皮管末端接驻极体电容式传感器,完成心音探头设计。
2.初级放大模块。
从心音呼吸音传声器输出的是非常微弱的交流小信号,根据我们使用的驻极体电容式传声器的敏感度,心音信号的幅值为:30-60mV,这种大小的信号不能满足滤波模块的要求,必须进行信号的放大处理。
这里使用的是TI工公司生产的一款运算放大器芯片LM358。
初级放大模块电路。
通过电阻、电容和+5V电源传声器供电;电容有两个作用:作为隔直电容,使电容两端直流电压不会相互干扰,二作为耦合电容,交流小信号可以通过电容传送给后面的运算放大器,进行电压放大。
3.滤波模块。
心音的频率范围是20-600HZ,主要集中在20-15OHz范围内,信号的主要干扰源之一的工频50Hz在心音的频率范围,所以我们可构造低通-50Hz 陷波滤波器网络,截止频率分别是0 Hz和15OHz,中间滤除工频50Hz对心音信号影响不大,20Hz以下基本为直流信号,对心音信号影响也可以忽略,所以不专门设计高通滤波器。
4.再放大模块。
在滤波模块后我们又设置了再放大模块,进行信号的再放大处理,不会把一些干扰噪声也同时放大,提高信号的信噪比。
在再放大模块中我们仍然使用运算放大器芯片LM358。
从再放大模块出来的信号可分两路:一路外接示波器进行波形显示,另一路送到功率放大模块驱动耳机。
5.功率放大模块。
电子心音听诊器其中一个最重要的功能就是实现对心音的听诊,帮助医生诊断病情。
然而心音信号经过再放大模块后,电压幅值己经达到示波显示的要求,但它尚不能驱动耳机发声。
必须对信号进行功率放大,才能实现听诊功能。
在这里我们使用NS公司生产的LM386作为集成功放电路, LM386的功能和特性作看参阅相关资料。
6.功率放大电路。
可参照一般的功放电路。
四、设计浏览及展望本论文主要完成电子心音听诊器的硬件设计,包括心音呼吸音探头、初级放大模块、滤波模块、再放大模块和功率放大模块的设计。
助理全科医师规范化培训技能考核内容-3
助理全科医师规范化培训技能考核内容第一部分：第一站：病史采集，17个症状（发热、疼痛、咳嗽与咳痰、咳血、呼吸困难、心悸、水肿、恶心与呕吐、呕血与便血、黄疸、消廋、少尿、无尿与多尿、尿频、尿急、尿痛、血尿、抽搐与惊厥、意识障碍）生从中随机抽取题，要求考生围绕所给简要病史，按照病例要求，将如何询问病史及相关内容写在答题卡上。
评分要点为现病史、既往史、沟通技巧等。
第二站：病例分析，15个系统（呼吸系统、心血管系统、消化系统、泌尿系统、血液系统、内分泌系统、风湿免疫系统、中毒、神经系统、外伤、传染病、软组织急性化脓性感染、乳腺疾病、女性生殖系统、儿科疾病）。
结合病史采集和体格检查的病例，回答考核提问，写出诊断（主诊断+副诊断）、诊断依据、鉴别诊断、进一步检查及治疗原则，评分要点为临床思维、诊断及依据、鉴别诊断、治疗方案等。
第二部分：第一站：体格检查，24个考点（全身情况、眼部检查、口腔检查、颈部检查、胸部视诊、胸部触诊、胸部叩诊、胸部听诊、乳房检查、心脏视诊、心脏触诊、心脏叩诊、心脏听诊、外周血管检查、腹部视诊、腹部触诊、腹部叩诊、腹部听诊、脊柱检查、四肢关节检查、神经反射、病理反射），考生对病史采集的标准化病人进行体格检查。
第二站：基本内科技能操作，10个考点，吸氧术、胃管置入术、导尿术、胸腔穿刺术、动静脉穿刺术、胸腔穿刺术、腹腔穿刺术、腰椎穿刺术、骨髓穿刺术、简易呼吸器使用。
第三站：基本内科技能操作，13个考点，手术区消毒铺巾、手术刷手法、穿脱手术衣、戴无菌手套、外科手术基本操作、清创术、开放性伤口的止血包扎、脓肿切开、换药与拆线、脊柱伤搬运、四肢骨折现场急救外固定术、心肺复苏术、穿脱隔离衣。
第三部分：心肺听诊，肺部听诊（正常呼吸音、异常呼吸音、啰音、胸膜摩擦音）+心脏听诊（窦性心律、心律失常、杂音、杂音性质、额外心音、心包摩擦音）。
第四部分：心电图判读，正常心电图、窦性心动过速、窦性心动过缓、房性期前收缩、心房颤动、整发型室上性心动过速、室性期前收缩、室性心动过速、心室颤动、房室传导阻滞、左右束支传导阻滞、左右心室肥厚、急性心肌梗死。
名词解释听诊
名词解释听诊
听诊是一种医学诊断技术，通过听取和解释患者身体内部的声音来识别和评估各种疾病和病理状态。
听诊通常使用听诊器这种专业的医疗设备，医生通过将听诊器放置在患者身体的特定部位，例如胸部、心脏、肺部、腹部等区域，来听取患者体内自然产生的声音。
听诊器通常由一个共振膜、听头和耳鼓等组成。
当听诊器的共振膜与患者身体的特定区域接触时，共振膜会接收到该区域产生的声音，并将其通过听头传输到医生的耳朵中。
医生通过仔细聆听这些声音的特点和变化，来判断患者是否存在异常情况或病理状态。
在听诊过程中，医生会注意以下几个重要的声音：
1.心脏声音：医生可以通过听诊器在胸部的特定位置听到心脏收缩和舒张时产生的声音，如心音、心脏杂音等。
心脏声音的异常变化可以帮助医生判断心脏病的类型和程度。
2.肺部声音：医生可以通过听诊器在胸部的特定位置听到患者呼气和吸气时产生的声音，如呼吸音、支气管呼吸音等。
肺部声音的异常变化可以帮助医生判断肺部疾病的类型和程度。
3.腹部声音：医生可以通过听诊器在腹部的特定位置听到患者消化系统运动时产生的声音，如肠鸣音、血管杂音等。
腹部声音的异常变化可以帮助医生判断肠道疾病和血管疾病的类型和程度。
听诊作为一种非侵入性的诊断技术，广泛应用于临床医学的各个领域，如内科、外科、儿科等。
通过听诊，医生可以快速定位和评估患者的病情，从而制定有效的治疗计划。
此外，听诊也可以用于监测患者的康复进展和治疗效果。
总之，听诊是一种通过听取和解释患者身体内部声音的医学诊断技术，它可以帮助医生判断各种疾病和病理状态，提高临床诊断的准确性和效果。
心音听诊方法实验报告
心音听诊方法实验报告一、引言心音听诊方法是医学临床中常用的一项检查技术，可通过听取心脏区域的听诊器记录心脏的声音，以了解心脏的功能状态和可能存在的异常情况。
本实验旨在比较不同听诊方法对心音的听诊效果，以及评估各种方法的优劣。
二、实验设计1.实验对象本实验选取了10名年龄、性别、体质均衡的健康志愿者作为实验对象。
2.实验设备本实验使用了经典听诊器、电子听诊器和数字化心音传感器作为听诊设备。
3.实验过程实验过程分为以下几个步骤：（1）实验前准备：向被试者解释实验目的和过程，确保其了解并同意参与。
（2）实施心音听诊：使用不同的听诊器对被试者进行心音听诊，并记录听取到的心音。
（3）数据采集与分析：将不同听诊方法所记录的心音进行录音或数字化处理，用于后续数据分析。
（4）数据分析：比较不同听诊方法所得到的心音特征，并进行评估和统计分析。
三、实验结果通过实验获得了被试者经典听诊器、电子听诊器和数字化心音传感器所记录的心音数据。
经过数据分析，得到以下结果：1.经典听诊器：通过经典听诊器可以清晰听到心脏的一、二心音，并能辨别心音的强度和节律。
2.电子听诊器：电子听诊器可以放大心音信号，提高医生对心音的听觉敏感度，方便医生更准确地判断心脏病变情况。
3.数字化心音传感器：数字化心音传感器能够将心音信号转化为数字信号，并通过计算机处理和显示，方便医生进行心音的波形分析。
四、讨论通过对三种心音听诊方法的比较，可以得出以下结论：1.经典听诊器是最常见和基础的听诊工具，对于一般的心音检查已经足够使用。
2.电子听诊器通过放大心音信号可以提高听觉敏感度，但在嘈杂环境下可能会受到干扰。
3.数字化心音传感器在心音检查的科研领域有更大的应用空间，可以进行心音的波形分析和数字化存储，但在临床实际应用中还需要进一步验证。
五、结论通过本实验对不同心音听诊方法进行比较，可以得出以下结论：1.经典听诊器是最常用和基础的心音听诊工具，能够满足一般的心脏检查需求。
电子听诊器的设计
电子听诊器的设计摘要老式的听诊器声音微弱，而且塞在耳朵里很不舒服，既不能隔离环境噪声，也不能调节频率响应。
本设计的电子听诊器由于设有放大器，因此可将微弱的心跳声放大到清晰可闻的程度。
本文设计的电子听诊器包括放大电路、滤波电路、电压比较器电路，还包括输出端的音频放大器，此设备具有良好的分析波形能力，能够将设置好的频率段以外的声音频率滤除，故可以清晰的得到放大以后的心音信号，这样有助于医务人员提高初诊的准确度，也为进一步诊断做好了基础。
根据所要达到的要求，拾音头MIC将选用普通振膜拾音头就可以达到理想的频率响应和较低的背景噪声。
关键词：电子听诊器；音频放大器；滤波电路Design of Electron StethoscopeAbstractPeople nowadays are so busy that they usually neglect their own health. This condition usually results in people’s symptom of illness such as diseases in cardiovascular system and respiratory system. Those diseases make people reduce their efficiency, lower their life quality. Those diseases also waste huge medical resources. Personal health care can estimate people’s health condition. Consequently people will be healthy and it also provides psychological well-being. In this study, we design an electronic stethoscope system which can separate heart and lung sounds, so that the interference from the heart and lung sounds to each other will be minimized. The separated heart and lung sounds can be recorded and analyzed in a personal computer.Key words：Electron stethoscope, Audio frequency amplifier, Rejector目录第一章绪论 (1)1.1本文的研究目的和意义 (1)1.2电子听诊器的发展趋势 (1)第二章电子听诊器的工作原理 (2)2.1电子听诊器的基本原理 (2)2.2信号采集 (3)2.3 电压放大器 (3)2.4 低通滤波器 (3)2.5 信号输出级 (4)第三章电子听诊器的具体设计电路 (5)3.1 心音传感器及其放大电路 (5)3.2 心音（呼吸音）滤波器 (6)3.3 比较器 (8)3.4 计数、译码、显示电路 (8)3.5 耳机功率放大器 (8)3.6 其他附加电路 (9)第四章电路仿真分析 (10)4.1 总体电路图 (10)4.1.1各部分组成 (10)4.1.2元器件选择 (11)4.1.3元器件参数 (11)4.2 仿真 (12)4.2.1 放大电路IC1输出电压波形 (13)4.2.2 滤波电路IC2 (13)4.2.3 IC3电压跟随器 (14)4.2.4 IC5运放后电压波形 (15)第五章结束语 (16)参考文献 (17)电子听诊器的设计绪论第一章绪论通过体外获取人体内脏器官活动的声音，医护人员可以初步判断出病因，临床工作中经常要借助于听诊器。
可视化心电心音同步检测技术及应用进展(全文)
可视化心电心音同步检测技术及应用进展（全文）在技术日新月异的今天，心电图设备不仅检测更精准，日益向着小型化、便携式、可穿戴发展，而心音同源同步采集检测技术（AI－PECG ）更使得心脏检查数据多样化、应用更广泛。
心脏诊断中声学现象的可视化有助于弥补听诊的不足及进行定量分析诊断。
心音图是看到的声音，也是“帮助耳朵的眼睛”。
1、同源同步采集技术听诊器式心脏同源同步采集技术是基于心电特征和心音特征定位采集心脏信息，便于分析心电图和心音图以及时空的相关关系。
一种是适合医院内使用的设备，进行常规12导联心电图检查时，其中一个胸导联贴片应用特制同步采集心电和心音新技术材料进行信号采集。
可以选择带有扩音器，采集信号同时播放心音，便于教学。
另有适合医院外使用的可穿戴设备，放置心脏前胸壁上，同源同步采集心电和心音信号，同步分析多模态心电、心音、呼吸信息，通过算法显示各个指标。
生理数据的采集及演算、医疗大数据及疾病模型的建立，可以全方位、全信息、立体化覆盖，提供更全面、更准确的诊断依据。
早发现、早治疗提供更便捷、更舒适化的检查方式。
实现一体化、智能分析的辅助诊断设备。
小型化、便携式以及可穿戴的设备，对于医疗筛查、康复、保健的全民需求提供了可能。
2. 多参数分析报告及意义一次无创采集心脏信息，同时出具心电图、心音图、心率变异、晚电位报告。
心电图反映心脏电变化，包括窦房结变时性、变传导性和变复极性。
心音是在心动周期中，由于心肌收缩和舒张、瓣膜启闭、血流冲击心室壁和大动脉等因素引起的机械振动，通过周围组织传到胸壁而产生的微弱震动信号。
心音图反映心脏变力性，心脏传导组织病变引起的心脏机械活动障碍在心电图信号改变前，首先反应在心音信号改变上，心音具有不可替代的诊断价值。
心音图参数包括：EMAT：电－机械激动时间（QRS的起始时间到M1的时间）是心室开始兴奋到二尖瓣关闭时间。
此间期代表心室电激动开始到左室机械活动的时距。
如：二尖瓣狭窄中，S1发生延迟，EMAT时间延长。
听诊的范围及注意事项
听诊的范围很广，包括听取病畜的呻吟、喘息、咳嗽、喷嚏、嗳气、咀嚼的声音及高朗的肠鸣音等，均属于听诊的范围。
具体来说，听诊在医学上主要用于以下方面：
心脏血管系统：听取心脏及大血管的声音，特别是心音，可以判断心音的频率、强度、性质、节律以及有否附加的心杂音等。
呼吸系统：听取呼吸音，如喉、气管以及肺泡呼吸音，还有附加的杂音（如啰音）与胸膜的病理性声音（如摩擦音、振荡音）等。
消化系统：听取胃肠的蠕音，判断其频率、强度及性质，以及腹腔的振荡音（当腹水、瘤胃或真胃积液时）。
听诊时应注意以下事项：
听诊环境要安静，避免干扰。
听诊时要注意保暖，避免因寒冷导致的肌束颤动而出现的附加声。
听诊时要注意体位，应根据病情和听诊的需要嘱病人采取适当的体位。
听诊器体件应直接接触皮肤以获取确切的听诊结果，切忌隔着衣服听诊。
使用听诊器时应先检查耳件方向是否正确，硬管和软管管腔是否通畅。
听诊时注意力要集中，摒除心声的干扰，必要时嘱病人控制呼吸配合听诊。
对于需要特别注意的部位，应紧贴体表进行听诊。
根据病情和听诊的需要，嘱病人采取适当的体位和姿势。
正确使用听诊器，不可用力过大或过猛。
不要将听诊器随手放在口袋或胸前。
总之，听诊是一项重要的医学检查方法，但也需要掌握正确的技巧和注意事项。
只有正确使用听诊器，注意听诊的环境和患者的体位等因素，才能获取准确的诊断信息。
电子听诊器的工作原理
电子听诊器的工作原理电子听诊器是一种将心肺音信号转化为电信号进行处理和分析的医疗仪器。
它通过使用传感器捕捉心脏、肺部和血管等内部器官产生的声音，并将这些声音转化为数字信号，以帮助医生诊断病情。
电子听诊器的工作原理主要包括声音传感、信号转换、信号处理和结果输出等几个关键步骤。
首先，电子听诊器使用了声音传感技术来捕捉器官产生的生理信号。
它通常包括多种类型的传感器，如心肺音传感器和血压传感器等。
这些传感器会将器官产生的声音转化为微弱的电信号，并将其发送到下一步的信号转换阶段。
信号转换是指将从传感器中获得的微弱电信号转化为数字信号的过程。
这一过程一般通过模数转换器（ADC）来完成。
模数转换器将连续的模拟信号转化为数字信号，以便后续的数字信号处理。
通过模数转换，原始的心肺音信号被转化为数字形式，方便后续的信号处理和分析。
接下来，经过模数转换器转化后的数字信号将进入信号处理系统。
信号处理系统通常包括滤波器、放大器和数字信号处理器。
滤波器的功能是滤除不必要的噪音，并增强重要的频率分量。
这有助于提高信号质量和准确性。
放大器的作用是将信号增强到合适的幅度，以确保信号能够被准确地分析。
信号处理器则对信号进行数字滤波、频谱分析、特征提取等操作，以提取出与疾病相关的信息。
最后，处理后的信号结果将被转化为可视化的形式输出。
这可以通过显示器、打印机或计算机等设备实现。
医生可以通过观察这些输出结果，分析患者的心脏和肺部等器官的工作状态，诊断病情并制定治疗方案。
电子听诊器在医疗实践中有着广泛的应用。
它不仅能够检测和分析心脏和肺部等器官的生理信号，还可以实时监测患者的病情变化，为医生提供更准确的诊断依据。
与传统的听诊器相比，电子听诊器具有更好的灵敏度和准确性，能够检测到更微弱的信号，并且可以进行实时的数字信号处理，提高了医生的工作效率和诊断水平。
总而言之，电子听诊器通过声音传感、信号转换、信号处理和结果输出等几个关键步骤，将心脏、肺部等内部器官产生的声音转化为数字信号进行处理和分析，以帮助医生诊断疾病和制定治疗方案。
听诊的原理
听诊的原理听诊是一种常见的医学诊断方法，通过听取患者身体各部位的声音，来获取疾病信息并作出准确的诊断。
听诊的原理主要涉及声音的产生、传导和接收等过程。
以下是关于听诊原理的详细解释。
声音的产生：人体内部的各种生理活动会引起不同的声音产生，这些声音主要包括三类：心音、肺音和血管音。
心音是由心脏的收缩与舒张运动引起的，包括一、二尖瓣、三、四肺瓣的开合声音。
肺音是由呼吸运动引起的，主要是肺部的各个段落的通气声音。
血管音是由血液在血管内流动时产生的，例如动脉搏动时的心动音和静脉返流时的血流音。
声音的传导：声音在人体内传导的途径主要有两个：气体传导和固体传导。
气体传导是指声音通过气体媒介（如空气）在体表和胸腔内传播。
例如，听诊医生将听诊器的听头放在患者胸部，通过空气传导的方式听取肺部的呼吸音。
固体传导是指声音通过固体媒介（如骨骼、肌肉）在体内传播。
例如，听诊医生敲打患者的胸骨，通过固体传导的方式听取心脏的杂音。
声音的接收：声音的接收主要依靠听诊器，听诊器一般由听头和听筒组成。
听头是用来接收身体各部位的声音，并将其转换成机械振动。
听筒是将机械振动转换成声音信号传递给听诊医生的耳朵。
常用的听诊器有扩音式听诊器、电子听诊器和电子扩音式听诊器等，这些听诊器有不同的放大和滤波功能，可以提高声音的可听性和诊断准确性。
对于不同的听诊部位，医生使用不同的技巧和听诊器。
例如，听诊音频的低频部分主要来自心音，而高频部分主要来自肺音和血管音。
因此，医生在听取心脏时通常选择较低的频率来放大声音，而在听取肺部时通常选择较高的频率。
此外，不同的听诊部位也有不同的听诊技巧，如深浅吸气、咳嗽等，以帮助医生更好地听取和分析患者的声音。
总结起来，听诊的原理主要涉及声音的产生、传导和接收等过程。
通过听取患者身体部位的声音，医生可以获取疾病的相关信息，并作出准确的诊断。
听诊是一项简单而有效的医学诊断方法，广泛应用于临床实践中。
无线电子听诊器的研制
无线电子听诊器的研制作者：李雨航齐殿伟郭佳轩姜鑫鑫李阳来源：《现代信息科技》2019年第07期摘; 要：21世纪，随着互联网和人工智能技术的不断发展，人们更加重视健康管理，辅助诊断疾病的医疗器械也在不断地增加，如X光机、心电图机等，但是使用听诊器听诊仍然是每个医生必备的技能，听诊可以让医生在前期对病情有所预估，从而确定应该使用什么手段来有效诊断，让患者有针对性地检查相关项，节省诊断时间、医疗成本、检查费用。
传统的听诊器使用简单、有效，但是如果听诊环境复杂，医生的经验不足等，都会影响听诊效果，因此，需要利用现代化技术，研制一种可以将声音转化成可视的波形，实时播放，使诊断效果更为准确，而且不受场地的限制，无论医生是否在现场，都能根据需要进行远程实时会诊。
本项目的目标就是研制一种具有低功耗、小体积、高灵敏度的多功能的电子听诊器，采用现代低功耗微处理器技术、蓝牙通信技术、多功能听诊头结构设计技术、数字滤波去噪和高效数据分析算法，可实现呼吸音和心音的采集、滤波、去噪、放大、分频回放等功能，具有体积小、功耗低、使用方便等特点。
关键词：无线电子听诊器;智慧医疗;蓝牙通信技术中图分类号：TH772.2;R197.39 ; ; ;文献标识码：A 文章编号：2096-4706（2019）07-0032-03Abstract：With the development of the internet and artificial intelligence technology in the 21st century，people pay more attention to the management of health，and the number of medical devices that help diagnosis is increasing，such as X-ray machines and electrocardiographs. But stethoscope auscultation is still a necessary skill for every doctor，auscultation allows doctors to predict the condition in the early stage，to determine what means should be used to effectively diagnose，allowing patients to check related items，saving diagnosis time，medical costs，inspection costs. The traditional stethoscope is simple and effective，but if the auscultation environment is complicated，th e doctor’s experience，etc.，those will affect the auscultation effect. Therefore，it is necessary to use modern technology to develop a waveform that can be converted into a visible waveform for real-time playback. The effect is more accurate and is not limited by the venue，allowing remote real-time consultations as needed，whether or not the doctor is on site. The goal of this project is to develop a low-power，small-volume，high-sensitivity，multi-function electronic stethoscope，using modern low-power microprocessor technology，Bluetooth communication technology，multi-functional auscultation head structure design technology，digital filtering denoising and high-efficiency data analysis algorithm which can realize the functions of collecting，filtering，denoising，amplifying and frequency-dividing playback of breath sounds and heart sounds，featuring small size，low power consumption and convenient use.Keywords：wireless electronic stethoscope;intelligent medicine;Bluetooth communication technology0; 引; 言電子听诊器的应用对于医生和病人来讲是一个相当重大的进步，但是目前市场上可以应用的电子听诊器不仅种类稀少，且价格昂贵，不适合于一般心音和呼吸音的诊断需求。
电子听诊器
电子听诊器电子听诊器科技使您进步，来自钟表王国——瑞士CADltec公司生产的高科技产品：心电、心音、高级智能电子听诊器，具备心电图、心音图、听诊器多项功能，使您的诊断水平大大提高，如同瑞士钟表一样准确无误。
本产品畅销世界各地医学领域，是院长、专家及各科医生必备的专业助手。
广泛应用于——各级医院内科、功能科、各科门诊、产科、专家查房、医生会诊、首长保健、外出急诊。
∙看见心脏的跳动（心电图）∙看见心脏的声音（心音图）∙听见心脏的声音（听诊器）∙自动显示心率（心跳次数）∙看见肺部的声音（肺呼吸图）∙看见肠鸣的声音（肠鸣音图）一、主要特点使用方便，按常规听诊器的胸部检查方法，即可获得标准｜｜导联心电图，同时显示心率。
仪器装有电子过滤波器，可滤去不相干的杂音，为您提供清淅的声音和波形，使您获得远远优于传统听诊器效果的心音，肺部呼吸音及肠鸣音。
二、技术数据液晶显示：1.9”显示屏，最后画面储存，操作模式显示，自动关机功能。
听诊器部分：音频放大器0~35ab,步进调节5ab，量程时间8、4、2、1秒/图=最大0.01秒的分辨率，具有定格功能。
听音范围（20ab时）：心20~600Hz肠20~1500Hz肺100~1500Hz心电图部分：增益2.5、5、10、20mm/mv，带有1mv的自动参照刻度标识，输入阻抗100M;扫描频率400Hz;量程时间4、2、1秒/图=最大秒0.01秒的分辨率，具有定格功能。
使用温度：-10~+50重量：加上电池为190g过去，人们出行使用的交通工具是马车，现在是汽车、飞机。
过去，医生诊病用的是模式听诊器，现在是创造性产品——心电、心音高级智能电子听诊器S 专家型。
几款电子听诊器电路及原理
几款电子听诊器电路及原理以下是几款常见的电子听诊器的电路及原理：1.简单电子听诊器电路：这是一款基于放大器的简单电子听诊器电路。
它由一个麦克风、一个放大器和一个耳机组成。
原理：麦克风将心脏或肺部的声音转换成电信号，该信号经过放大器增强后，通过耳机播放出来。
放大器可以使用运放等放大电路，来提升信号的强度，使听诊器能够清晰地播放声音。
2.低频电子听诊器电路：这是一款用于低频听诊的电子听诊器电路。
它主要用于听诊心脏的声音。
原理：电容式麦克风将心脏声音转换成电信号，并通过一个高通滤波器滤除低频噪音。
信号经过放大器放大后，再通过一个带通滤波器，滤除高频和低频噪音，只保留心脏声音的中频部分。
最后，声音通过耳机播放出来。
3.数字电子听诊器电路：这是一款基于数字信号处理的电子听诊器电路。
它使用了数字处理器来对声音进行处理和分析。
原理：麦克风将心脏或肺部的声音转换成电信号，该信号经过模数转换器转换成数字信号。
数字处理器使用一系列算法对这些数字信号进行滤波、增强和分析。
然后，通过数模转换器将数字信号转换回模拟信号，并通过耳机播放出来。
数字处理器可以根据需要进行不同的声音处理，如增益调节、噪音滤除等。
4.无线电子听诊器电路：这是一款基于无线传输的电子听诊器电路。
它可以将听诊的声音无线传输到远程接收器。
原理：麦克风将心脏或肺部的声音转换成电信号，并通过一个调制器将信号调制成无线信号。
无线信号经过无线传输模块，通过无线信道传输到远程接收器。
接收器接收到无线信号后，通过解调器将信号解调成原始的电信号，并经过放大器放大后，通过耳机播放出来。
无线电子听诊器可以提供更大的灵活性和便利性。
这些是一些常见的电子听诊器电路及其原理。
不同的电子听诊器可能采用不同的电路和原理，以满足不同的需求和应用场景。
同时，技术的进步也使得电子听诊器的性能不断提升，为医护人员提供更准确、清晰的听诊体验。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
加 ｉ ｔｌｏｔ ｓ ｔ 、 ａ ｗ 阳ｄ ｆ ａ ｄｓ ｄ ａＯ ｆ ｅｙ ｅ ｓｒ 毗 ｃｉ Ｓ ｈ ｓｍ ｈ ｄ ｏ ｒ ｉ ｓ ｗ ｅ多 ｌｅ Ｔ。ｐ Ｃ ｘｏｎ ｈ ａ ｗ ｅＰｕｄ ｔ ｈ ｄ 娜 朋ｄｓｆ ａ ｅｓ ｏ ｔ ｓ ｔ ． 七 七 ａｒ Ｐ ｓｅ ｒ ｏｔ ｒ ｉ ｆ ｈ ｙｅ Ｔｅ ｗ ｅｄ ｇ ｎ ｅ ｓｍ
心音呼吸音可视电子听诊系统
理、生理之间相关性的了解不够细致明 确，从而影响了诊断的准确、精细程度， 造成了 近代听诊学研究进展缓慢的状况。 心音和呼吸音是人体最重要的两个生理声信号： 心音是心脏及心血管系统机
械运动中 所产生声音的总称， 包含着心脏各个部分本身及相互之间 作用的生理和 病理信息： 呼吸音是呼吸系统在换气运动中 所产生声音的总 包含着肺部生理 称， 和病理信息。 前， 目 对心音和呼吸音的听诊是心脑血管疾病和呼吸系统疾病主要
ｅＰ ａ ｒ ｏ ｎ ＲＳｒｏ ｓｕｄ １ｔ ｙ
ＭＣ ８ ６ ＨＣ９ ８ＭＣＵ ０
Ａ ｃｌｔｎ Ｓｓｍ Ｓ ｔ１ ｕ ｕａ０ ｙｅ ｔ
心音呼吸音可视电子听诊系统
第一章 绪 论
１ 心音呼吸音听诊器研究背景和意义 ． １
人体的心、 肝、 肠、 肺、 肾、 眼球、 大脑等器官不停地运动着， 并不断地发
出各种各样的声信号， 我们称这些生理声信号为主动生理声信号。 此外， 当外界
施加于人体某种作用， 或当人体的某一部分施加于另一部分某种作用时， 会产生
被动的 生理声信号， 如超声多普勒信号、 肌音、 关节音、 传导语音、叩诊音， 吞 水音、 贺门音， 耳声发射等。 运用新的 理论和方法， 提取和识别人体各器官的声 学信息并找出 规律， 床提供新的无创伤性诊断 为临 方法， 这些研究具有重要的理
ｐｙｏ ｇ ａ ａ ｏ ｇ ｏ ｂ ａｄｌ ｇ Ｓ ｔ Ｓ ｐ ｏ ｂ ｒ￣ ｄａ ｂｓｌ ｎ ｔ ｆ ｆ ｅ ｎ ｕ ． ｔ ｏ ０ｙｆ ｅ ｉｏ ｙ ｄｐ ｈｏ ｙ ｔ ｒ ａ ｎ ｅ Ｃ ｒ 别 ｈ ｔ ｎ ｄ
ｒ ｉｌ ｓ ｄ ａ ｉＰｒ ｔ ｅ Ｏ ｄ ｇｏ ｓ ｆａ ｌ 出 ｕ 阴ｄ ｕ ｏ田 ｅ ｒｏ ｏ ｉｎ ｍ ｏａ ｍ Ｐ ｒ Ｕ ｓ ａｙ ｎ ｔ ｎ ａ ｆ ａ ｓ ｏｃ ｄ ｖ犯 ａ ｐｌ ｎｙ ｎ ｉｎ ｉ ｒｏ ｌ ｒ ｍ ｉ ａ ｄ ｅ ｅ Ｂ ｎａ ｉ ｈ ｆｗ ｏ ｔｄｉ ａｂａ ｓ ｌ ｓ ｓ ｙａ ｌ ｎ ｅ ａｓ ｆ ａｉ ｎｌ ｅ ｏ ｄ胡ｄｒ Ｐａ ｒ ｓ ｎ ｓ Ｚ ｙ ｇｔ ｌ ｒ ｌ ｏ ｔ ｒ 山 ｅｉｏ ｏ ｄ ｓｒ ｙ ｕ ｔ ５ｔ Ｓ Ｐ， ｖ ｕ１ｅ ｓ ｎ ａｄ Ｓｉ ｏ ｓ ｅ ｔｎ ａ ｃｌｔ ｓ ｔ 之ｈＣ 吧ａ ｓ ｂａ ｏ ｄ ｒ ｒ ｒｏ ｌ ｒ ｉｕ ｕａｏ ｙ ｅ ｅ ０ Ｏ ｉ ａ ｒ ｕ ｎ ｅ ａ ｙ 助ｄ ｅ ｏ ｃ ｔ Ｐｔ ｃ ｓ ｔｉ ｓｍ ｎ
的第一杀手，仅在我国每年就有３ 万人死于心脑血管疾病， ０ 平均每１秒有一人 ０ 死亡， 排在第一位。 据最新的医学资料显示心脑血管疾病的发生在逐年上升， 并 且年龄年轻化， ０ 碑 岁的发病几率为１％， 仆 ５岁为３％ ５一 ０ ３一 ０ ７ ４ 一 ０ ７ ， 仓 石 岁为５％， ４ ０ ７岁以上为６％， ７ 可见随年龄的增长心脑血管疾病发生率越高。 心脑血管疾病具
ｓ 功 Ｏｅ ｎ ｉＰ Ｐｓ ｉ 而ｓ ａｅ Ｔ ｅ ｌｉａ ｃ ｉ ｅｔ ｒ １ｉｅ ａ ｓｕｄ ａｄ ｄ ｐ ｒ ｈ ｃｎ ｉ ａ ｎ ｃ ｔ ｅ ． ｈｒ ｏ ｎ、ｎ Ｐ． ｉｃ ｎ Ｓ ｈ ｒｓ ｄ ｗ ｆ ｎ ｈｅｔｈｓ ｐ ｇ ｕｉ 而ｓｙｅ ． Ｓ ｒｏ Ｕ ｓ ｖ ｎ ｉ ｅ ｏ ｏｎ ｙ ｅ ｉｔ ｏ ， ａ ｏ ｗ ｌｓｔ ｃ ｉ ｂ ｓｎ ｙ ｎ ｅ ｇ ｓｔ ｓｍ Ｔｉｐ ｅ ｎ ｏ ｃ ｈ ｌｒ ｕｅｔ ￣ ａ ｈ ｇ ａ ｇ Ｕｄ ｄ 娜 ｆａ ｏｔ ｖ ｕｌ ｌ ａｒ ｔｄ ｓｅ ｌ Ｐ ｓ ｃ ｎ ｋ ｎ ｎ ｉ ｃ ｒ ｉ ｂｃ 刃 ａ ｓ ｉｎ ｆ ｉ ａ ｅ ｃ ｅ ｈ ｓ ｈａ ｓ ｄ ｄ Ｓｒ０ ｓ ｎ ｅｃ℃ ｃ ｕ ｕａｏ ｓ ｔ ． ａ ｄｓ ｂ ｔ ｅ ｏ ａ ｒ ｉｔ ｏ ｄ ｅ ｎ ａＳ ｈｔｎ ｙ ｅ ｎ ｓ ｅｃ ｅｈ ｔ ｎ ｒ Ｕ ｎ ｅ ａ ｒ ｕ ｌ 奴ｉ Ｃ ｉ ｓ Ｐ ｙ ｍ ｌ ｏ ｉ ｒｓｅ ｉ ｌｅｃｎ、ｒ ｓｎ ｎ ｉ ｔ ｇ ｃｎｌ ｎｈ 丘ｌｎ ｔ ｎｃ ｌ ａ ａｄｌｔｇ ｐ ｃ ｉ ａｄｄｎ幼ｎ ｔｈｏ ｇ ｉｔｓ ｅ ａｄ Ｐｎ币 、 ｎ ｇ ｅｉ ｏ ｇ ｅｉ ｅ ｏ ｉ ｄ ｈ ｙ ｅ ｅ
论意义及应用价值。 另一方面， 对于人体声学现象的深入研究， 有可能开拓或发
展一门 新的声学理论分 支— 人体声学工程学川 。
如今心脑血管疾病、呼吸系统疾病、恶性肿瘤、损伤与中毒己是威胁人类健
康的四 要因 其中 脑血 疾病１ 前 界范围内 人类生命健 大主 素。 心 管 ２ １ 是目 全世 危害 康
ｋｙ ｎｔｎ 阳 ａ ｄ ｇｔ ｎ ｏ ｃｏ、 ａ Ｐ沁 ｓｇｆ ｃｏ ａ ｄｌ ｅ ｆ ｃｏｓ 比 ｓ ａ ａｅ ｇｆ ｔ ｄ 代 ｅ ｕ ｉ， ａ ｒ ｔ ｈ ｉ ｎｌ ｎ ｔ ｓ ａ ｎ ｎｉ ｄ ｉ ｏ ｔ ｎ ａａ ｎ
ｉ ａ ｇ ｎｔ ｎ ｄ ｌ ｎ ｆ ｃｏ． Ｐ Ｓ 笋 ｏ ｉ
Ｆ ａｙ面ｓ ａｒ ｕ ｎ ｅｈ ｃ ｖ 口ｎ ｆ ｙｅ ｔ ｎ ｏ ｈ ｐ ｅｓ ”面Ｚ ｔ ａ ｅ曰ｅ ｏｔ ｓ ｔ ｉ ｌｓ ｔ ｉ】 ｎ】 ， Ｐ ｎ ｓｅ ｈ ｉ ｔ ｈ ｓｌ ｐ ｔｕ ｅ ｅ ， ｎ ｏ ｔ
１ 心音呼吸音听诊器国内 ． ２ 外研究现状
１ １ 心音检测分析现状 ． ． ２
自 年代以 心音图的出 上世纪６ ０ 来， 现曾 为心血管疾病的诊断提供过帮助， 心
ｃ ｙ ｆ ｙｍ ｅｇ ｓ ｅ ａｈ ｔ ｓ ａｏ １ｅ ｍ ｒ ｅ ｒ ｅ ｃ ｓ ｔｏｔ ｓ ｅ ｄａ ａｗ ｎ ｔ ｉｍ ｔ ｃｕ ｂ １Ｐ ｖ ｏＰ ｆ ｔ 哪ｉ ｈ Ｓ ｅ ｔ ｉ ， ｎ ｓ ｅｅ ｈ ｔ ｄ Ｏｄ ｒ ｅ ｅｄ
ｎ ｈ ｏ ｉ ｔｅｆ加化．
Ｋ ｙ ｗｄ ：Ｈ ａ Ｓ即ｄ ｅ ｄ ｒ ｅ ｔ ｒ 。
缺点最终导致医生无法及时做出正确的诊断。 因 此临床迫切需要一种准确性高、 波形实时显示、 能同时听诊心音和呼吸音、 简单易用、 成本低、 体积小的装置， 让临床医生在心脏或肺部听诊的同时能看到
相应信号的波形图， 便对病人的 以 病变做出 更加准确的 判断， 促进心脑血管 同时
疾病和呼吸系统疾病的研究和诊治。
有高发 病率、 死亡率、 致 高 高 残率、 发率的 高复 特点。 吸系 疾病 （ 呼 统 １ 不包括 ］ ３
肺癌） 在城市的死亡率占 位， 第３ 而在农村则占 首位。 更应重视的是由 于大气污染、
吸烟、人口 老龄化及其他因素， 使国内外的慢性阻塞性肺病（ 简称慢阻肺，包括
慢性支气管炎、 肺气肿、 肺心病） 支气管哮喘、 、 肺部弥散性间 质纤维化以 及肺 部感染等疾病的 发病率、 死亡率有增无减。 此对心 因 脑血管疾病和呼吸系统疾病
ｌ ｉ 硕ｏ ｆｈ ａ ｏ ｎ ｎ ｓｌｔ ｏ ｄ Ｔ ｎ ｈ ａｒ ｖ ｃ ｓ ｃ ｎ ｏ ｔ ｅｒｓｕｄａｄ代 Ｐ ａ 甲 ｓ ｎ． ｅ ｔ ｐ ｅ ｇ ｅ 伽 ｓｉ ａｆ ｅｈ ｔ ｒｏ ｕ ｈ ｅＰ Ｓ ｓ ｌ ’ ｈｌ ｄ ｉ ｉ Ｐ ｙ ｅ ｓｗ ｏ ｅｇ ｎ Ｉ Ｔ ｅＰａ ｂ ｔｅ ａ ｅ ｓ ｈ ｄｓ ｌ ｓｍ ｅ ｓ ｎ ｇ 跳 ｈ ｌ ａ ｈ ｅ Ｓ ｃ ：ｔ ｅｇ ｎ ｎ ｓ ｌ Ｐｔ ｅ ｉ ｇ ｎ ｒ ｕｅ ｅ 、ｔ ｓｓ 丘 ｃｏ ａｄｉｅ兔ｅ ｔ ｓｓｍｓｕｔ ． ｙ ｔ ｅ ｌｍ ｑ ｒ ｎ ｈ ｙｔ 口ｔｎ ｔ ｅ ｅ ｍ ｉ ｎ ｎ 到 ｃ、 ｔ ｅ ｈ ｙ ｅ ｔ ｃ ｒ 几ｅ ａ ｈ ｔ ｌ ｏ ｅ ｅ ｒ ｅ
ｈ ｄ ａ ｄ ｉ ｉ １ ｅ ｓ ａ ｓ ｓｒ Ｐｆ ｍ ｄｌ ｉｔ ｍ ｕ 、ＭＣ ｒ ｒ ｅｇ ｎ ｕｓ ｉ ｌ ｅ Ｏ、朋Ｉｉ ｏｕ 、ｆ ｅ ｏ ｌ ａｗ ｅ ｓｎ ｃ ｄ ｇ ｎ ｎ ｌ ｒ ｃ ｅ ｌｒ ｄ ｅ Ｕ
ｏ ｕｅ Ｃ ｏ 】 脚ｗ Ｊ ｌ ｏｕ ｎ ｐ ｅ ｏ ｌ Ｉ ａ ｍ ｌ ｉ ｍ ｄｌ Ｌ Ｄｍ ｕ 、 ｅａ Ｐｆ ｍ ｄｌａｄ ｗ ｍ ｕ ． ｅ ｂ ｅｕ ， 、 ｄ ｅ ｒ 刀ｉ ｒ ｅ ｅ ｏ ｒ ｄ ｅｎ ｃ ｄ ｅ ｔ
心音呼吸音可视电子听诊系统
摘 要
心音和呼吸音是反映心脏和肺生理及病理的一项重要指标， 听诊是临床上广 泛应用的一种诊断方法， 对心音和呼吸音的听诊是诊断心脑血管疾病和呼吸系统 疾病的主要手段之一。 传统听诊器难以 捕捉一些微弱的生理声信号且诊断结果容
易受听诊者主观经验的影响， 因而准确性较差。 本论文提出心音呼吸音可视电子 听诊系统的设计思路，设计一种在听诊的同时实时显示心音呼吸音波形的听诊 器，提高听诊的准确性。
的早期预防和诊断显得极为重要。
听诊是临床上广泛应用的一种诊断方法， ８６ ａｕｎｃ １ 年Ｌ ｎｅ 发明听诊器， １ ｅ 极大
地推动了医学科学的 发展， 同时形成了 心脏听 诊学、 肺听诊学等学科。 研究者认 为， 声信号中蕴含着大量信息， 对于人耳听诊而言， 这些声波太复杂， 同时， 还 由 于人们对这些信号 产生与传播的 机理等方面的研究不够深入， 对于声信号与 病
ｓ ｒｅ ｈ ｓ ｈ ｎ ｈ ｉｕ ｓ ｅ ｔ ｉ ｒ Ｌ ｂ ｓ ｗ ｅ ｅｎ ｄ ｃｂ ｔ ｕ ｃｐａ ｔ ｃｃｔ ｈ ａ ｄ ｇ ｎ Ｔｅ 丘 ａ ｄ ｇ ｓ ｓｅ ｅ ｉ ｄ ｉ ｄ ｅ ｒ ｉｃ ｍ ｉ ａ ａ ｃ ｏ ｒ ｓ ｉ
加ｒ ｕｅｔ ｓｆ ａ ｆｗｃ别 、 ｙ ｅ ｈｔｌａｏ、 ｅ ＰＰ ‘ ｓ ｇ ｄ ｅ ｔ ｄｃ ｈ ｏｔ ｒ ｌ ｈｒ ｓ ｍ ａｉ ｉ ｎ ｉ ｍ ｔ“ ｅ ｌ ａ ｔ ｏ ｓｅ ｗ ｅ ｏ ｔ ｓ ｔ ａｚ ｉ ｔ ｔ ｎｉ ｓ ｎｎ ｈ
