SMT定义及发展历程
SMT定义
SMT是表面贴装技术(Surface Mount Technology)的缩写,是一种将电子 元件直接贴装在印刷电路板(PCB)表面的技术。
发展历程
SMT技术起源于20世纪60年代,随着电子行业的快速发展,SMT技术不断得到 改进和完善,逐渐取代了传统的通孔插装技术,成为现代电子制造领域的主流 技术。
2. 案例二
某BGA封装元件在AOI检测中显示为 桥接。经X-RAY检测确认后,采用专 业返修工具进行拆焊并重新焊接,最 终通过功能测试验证修复效果。
2023
PART 06
SMT生产管理与效率提 升策略
REPORTING
生产计划制定和执行监控
制定详细的生产计划,包括产品 种类、数量、生产时间等,以确
故障排查流程和案例分析
故障排查流程 1. 观察故障现象,记录相关信息。
2. 分析可能原因,制定排查计划。
故障排查流程和案例分析
3. 使用专业工具进行故障定位。 4. 修复故障并验证结果。
案例分析
故障排查流程和案例分析
1. 案例一
某PCB板出现批量性虚焊问题。经过 分析,发现焊接温度设置过低。通过 调整焊接参数并重新焊接,问题得到 解决。
质量检测手段介绍(AOI/X-RAY等)
AOI(自动光学检测)
利用高分辨率摄像头捕捉PCB图像,通过图像处理算法对焊点、 元件等进行检测,具有高效、准确的特点。
X-RAY检测
利用X射线穿透PCB板,检测内部焊接情况,尤其适用于BGA、 CSP等封装元件的检测。
功能测试
通过模拟实际工作环境,对PCB板进行电气性能测试,以验证其功 能和性能是否符合要求。
smt培训资料(全)
SMT培训手册上册SMT基础知识目录一、SMT简介二、SMT工艺介绍三、元器件知识四、SMT辅助材料五、SMT质量标准六、安全及防静电常识下册SMT操作知识目录六、松下贴片机系列七、西门子贴片机系列八、天龙贴片机系列第一章SMT简介SMT 是Surface mount technology的简写,意为表面贴装技术。
亦即是无需对PCB钻插装孔而直接将元器件贴焊到PCB表面规定位置上的装联技术。
SMT的特点从上面的定义上,我们知道SMT是从传统的穿孔插装技术(THT)发展起来的,但又区别于传统的THT。
那么,SMT与THT比较它有什么优点呢?下面就是其最为突出的优点:1.组装密度高、电子产品体积小、重量轻,贴片元件的体积和重量只有传统插装元件的1/10左右,一般采用SMT之后,电子产品体积缩小40%~60%,重量减轻60%~80%。
2.可靠性高、抗振能力强。
焊点缺陷率低。
3.高频特性好。
减少了电磁和射频干扰。
4.易于实现自动化,提高生产效率。
5.降低成本达30%~50%。
节省材料、能源、设备、人力、时间等。
采用表面贴装技术(SMT)是电子产品业的趋势我们知道了SMT的优点,就要利用这些优点来为我们服务,而且随着电子产品的微型化使得THT无法适应产品的工艺要求。
因此,SMT是电子装联技术的发展趋势。
其表现在:1.电子产品追求小型化,使得以前使用的穿孔插件元件已无法适应其要求。
2.电子产品功能更完整,所采用的集成电路(IC)因功能强大使引脚众多,已无法做成传统的穿孔元件,特别是大规模、高集成IC,不得不采用表面贴片元件的封装。
3.产品批量化,生产自动化,厂方要以低成本高产量,出产优质产品以迎合顾客需求及加强市场竞争力。
4.电子元件的发展,集成电路(IC)的开发,半导体材料的多元应用。
5.电子产品的高性能及更高装联精度要求。
6.电子科技革命势在必行,追逐国际潮流。
SMT有关的技术组成SMT从70年代发展起来,到90年代广泛应用的电子装联技术。
smt经典培训教材
04 SMT品质管理
品质检验标准
IPC标准
IPC(国际电子工业联合会)制定的标准,用于 规范电子组装行业的产品质量和工艺标准。
企业标准
企业根据自身生产要求和客户要求制定的品质标 准,用于指导生产和品质检验。
ABCD
JIS标准
日本工业标准,用于规定电子组装行业的品质要 求和测试方法。
行业标准
对生产过程中的关键工 艺参数进行监控和控制,
确保产品品质稳定。
品质问题分析
根本原因分析
对品质问题的根本原因进行深入分析,找出 问题根源并采取措施解决。
失效分析
对失效产品进行深入分析,找出失效原因并 提出改进措施。
统计分析
运用统计学方法对品质数据进行处理和分析, 找出问题规律和改进方向。
客户反馈分析
smt经典培训教材
contents
目录
• SMT基础理论 • SMT制程技术 • SMT材料 • SMT品质管理 • SMT行业应用与发展趋势
01 SMT基础理论
SMT基本概念
SMT基本定义
表面贴装技术(Surface Mount Technology,简称SMT)是一种
将电子元件装配到电路板表面的 技术。
SMT发展历程
从早期的手工焊接到现代的全自动 装配,SMT经历了巨大的技术变革。
SMT应用领域
SMT广泛应用于消费电子、汽车电 子、航空航天等领域。
SMT工艺流程
01
02
03
04
印刷
使用印刷机将焊膏印刷到电路 板上。
贴片
使用贴片机将电子元件贴装到 电路板上。
焊接
通过回流焊或波峰焊将电子元 件与电路板连接起来。
SMT 详细培训教材

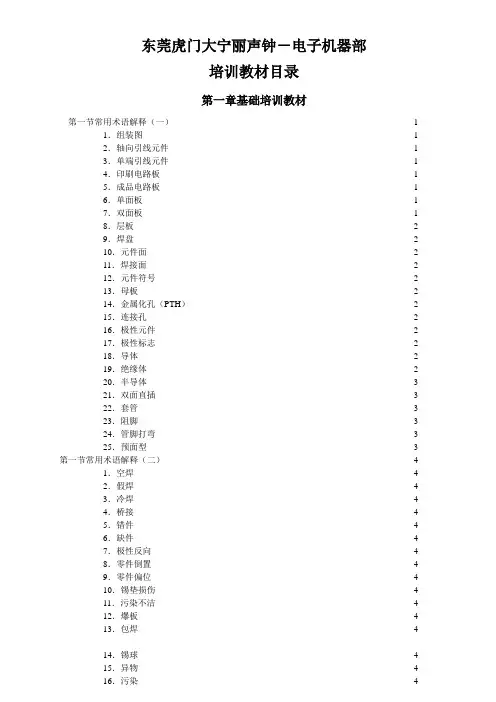

东莞虎门大宁丽声钟-电子机器部培训教材目录第一章基础培训教材第一节常用术语解释(一) (1)1.组装图 (1)2.轴向引线元件 (1)3.单端引线元件 (1)4.印刷电路板 (1)5.成品电路板 (1)6.单面板 (1)7.双面板 (1)8.层板 (2)9.焊盘 (2)10.元件面 (2)11.焊接面 (2)12.元件符号 (2)13.母板 (2)14.金属化孔(PTH) (2)15.连接孔 (2)16.极性元件 (2)17.极性标志 (2)18.导体 (2)19.绝缘体 (2)20.半导体 (3)21.双面直插 (3)22.套管 (3)23.阻脚 (3)24.管脚打弯 (3)25.预面型 (3)第一节常用术语解释(二) (4)1.空焊 (4)2.假焊 (4)3.冷焊 (4)4.桥接 (4)5.错件 (4)6.缺件 (4)7.极性反向 (4)8.零件倒置 (4)9.零件偏位 (4)10.锡垫损伤 (4)11.污染不洁 (4)12.爆板 (4)13.包焊 (4)14.锡球 (4)15.异物 (4)16.污染 (4)17.跷皮 (4)18板弯变形 (4)19.撞角、板伤 (4)20.爆板 (4)21.跪脚 (4)22.浮高 (4)23.刮伤 (4)24.PCB板异物 (4)25.修补不良 (4)26.实体 (5)27.过程 (5)28.程序 (5)29.检验 (5)30.合格 (5)31.不合格 (5)32.缺陷 (5)33.质量要求 (5)34.自检 (5)35.服务 (5)第二节电子元件基础知识 (6)(一)阻器和电容器 (6)1.种类 (6)2.电阻的单位 (6)3.功率 (6)4.误差 (6)5.电阻的标识方法 ·································································································· 6-86.功率电阻 (8)7.电阻网络·············································································································· 8-98.电位器 (9)9.热敏电阻器 (9)10.可变电阻器 (9)(二)电容器 (10)1.概念和作用 (10)2.电路符号 (10)3.类型 (10)4.电容量 (10)5.直流工作电压 (10)6.电容器上的工程编码 (10)7.习题 ..................................................................................................................11-12 二、变压器(Transformer)和电感器(Inductor) . (13)(一)变压器 (13)(二)电感器 (13)三、二极管(diodc) (14)1.稳压二极管 (14)2.发光二极管(LED) (14)四、三极管(triode) (15)1.习题 (16)五、晶体(crystal) (17)六、晶振(振荡器) (17)七、集成电路(IC) (17)八、稳压器 (18)九、IC插座(Socket) (18)十、其它各种元件 (19)1.开关(Rwitch) (19)2.继电器(Relayo) (20)3.连接器(Connector) (20)4.混合电(mixed circuit) (20)5.延迟器 (20)6.篇程连接器 (20)7.保险丝(fuse) (20)8.光学显示器(optic monitor) (20)9.信号灯(signal lamp) (20)十一、静电防护知识 (20)1.手带 (21)2.脚带 (21)3.工作台表层材料 (21)4.导电地板胶和导电腊 (21)5.导电框 (21)6.防静电袋 (22)7.空气电离器 (22)8.抗静电链 (22)十二、储蓄过程 (23)十三、元件符号归类 (23)一、公司产品生产工艺流程 (24)二、插件技术 (24)1.电阻的安装 (24)2.电容的插装··········································································································· 25-263.二极管的插装 (27)4.三极管的安装 (27)5.晶体的安装 (27)6.振荡器的安装 (27)7.IC的安装 (27)8.电感器的发装 (27)9.变压器的安装 (27)三、补焊技术 (28)四、测试技术..................................................................................................................... 28-29 第二章品质管制的演进史 .. (30)第一节、品质管制演进史 (30)一、品质管制的进化史 (30)第二节、品管教育之实施 (31)一、品质意识的灌输 (31)二、品管方法的训练及导入 (32)三、全员参与,全员改善 (33)第三节品管应用手法 (34)一、层别法 (34)二、柏拉图法 ························································································································35/36三、特性要因图法 (37)(一)特性要因图使用步骤 (37)(二)特性要因图与柏拉图之使用 (38)(三)特性要因图再分析 (38)四、散布图法 (39)五、直方图法 (40)六、管制图法 (41)(一)管制图的实施循环 (41)(二)管制图分类 (42)1.计量值管制图 (42)2.计数值管制图 (42)(三)X—R管制图 (43)七、查核表(Check Sheet) ···································································································44/45第四节品管抽样检验 (46)(一)抽样检验的由来 (46)(二)抽样检验的定义 (46)(三)用语说明 (46)1.交货者及检验收者 (46)2.检验群体 (46)3.样本 (46)4.合格判定个数 (46)5.合格判定值 (46)6.缺点 (46)7.不良品 (47)四、抽样检验的型态分类 (47)1.规准型抽样检验 (47)2.选别型抽样检验 (47)3.调整型的抽样检验 (47)4.连续生产型抽样检验 (47)五、抽样检验与全数检验之采用 (48)1.检验的场合 (48)2.适应全数检验的场合 (48)六、抽样检验的优劣 (48)1.优点 (48)2.缺点 (48)七、规准型抽样检验 (48)1.允收水准(Acceptable Quality Level) (48)2.AQL型抽样检验 (49)八、MIL-STD-105EⅡ抽样步骤 ·························································································49/50九、抽取样本的方法 (50)第三章5S 活动与ISO9000知识第一节5S活动 (51)一、5S活动的兴起 (51)二、定义 (51)三、整理整顿与5S活动···········································································································52/53四、推行5S活动的心得 (54)五、5S活动的作用 (54)第二节ISO9000基础知识 (55)一、前言 (55)二、ISO9000:94版标准的构成 (55)三、重要的术语 (5556)四、现场质量管理 (56)1.目标 (56)2.精髓 (56)3.任务 (56)4.要求 (57)ISO9001:2000版 (58)1.范围 (58)2.参考标准 (58)3.名词与定义 (58)4.品质管理系统····························································································································58/69。
SMT员工培训教材
QC操作操作注意事项
5、 QC操作及重点注意事项
拿板前必須戴好静电环
未戴静电环
QC操作操作注意事项
5、 QC操作及重点注意事项
PCB出爐后产品不能叠放,保 持2个以下
PCB出爐后未及时检查
QC操作操作注意事项
5、 QC操作及重点注意事项
PCB须装入到板架内, 方向一至
全自动印刷注意事项
1、全自动印刷机操作及重点注意事项
印刷漏印不良
印刷良品
2、半自动印刷机操作及重点注意事项
1、全自动印刷机操作及重点注意事项
6、修理操作及得点注意事项
3、贴片机操作及重点注意事项
4、手贴操作及重点注意事项
5、QC操作及重点注意事项
2、半自动印刷机操作及重点注意事项
QC目检操作流程
爐后撿板位机板
V.S 全检
NO
5、 QC操作及重点注意事项
修理位坏机 OK
标示坏机位置
装入板架
坏机超出标准停线
修理位修机
1
2
3
4
5
6
从物料架中取1PCS主板
检查PCB板上的正面元件
将PCB板斜角45度检查元件
PCB板斜角45度检查排座、 内存、SQ
目检后将PCB板装入物料架中
将PCB板翻转到SQ面检查小元件 位置是否有贴错
贴片机运作流程
物料员出板上拉
核对 P/N,记 数
装 料
3、贴片机操作及重点注意事项
丝印位PASS 板
打 机
打 完
装 料
下工序
无 料
贴片机操作方法
1
2
3
4
5
SMT培训教材

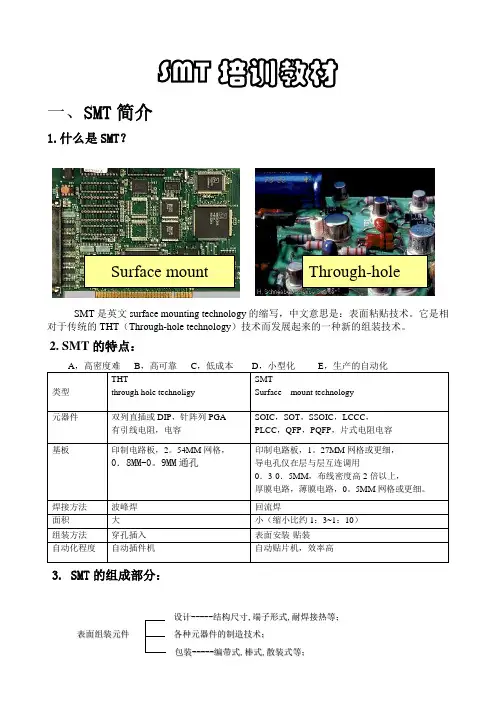

SMT培训教材一、SMT简介1.什么是SMT?SMT是英文surface mounting technology的缩写,中文意思是:表面粘贴技术。
