《电动汽车介绍》PPT课件

电动汽车培训
1
目录
• 1. 分类 • 2. 原理及结构 • 3. 系统功能 • 4. 整车性能及影响续航因素 • 5. 典型故障排查及分析
2

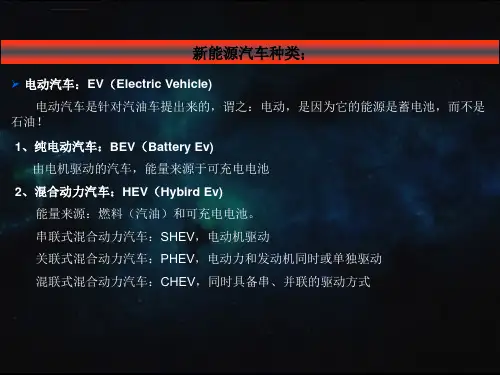

1. 电动汽车分类
5
电动汽车 分类
混合动力电动汽车
串联式混合动力电动汽车 并联式混合动力电动汽车
纯电动汽车
混联式混合动力电动汽车 加液型
铅酸电池型
胶体免维护型 镍镉电池型
低压蓄电池
电动助力转 向系统
方向盘
11
布置图
12
3. 各系统部件功能
13
电动汽车的驱动方式
1、单电动机方式 a)有传动系统 简单的情况，一般车辆采用电动机直接替换发 动机，保留原有变速器和离合器。 b)无传动系统 只具有差速器和固定比减速器。不采用离合器。 2、双电机驱动 a）前后驱动 对前后轮分别驱动。可选择2轮分时驱动或是4轮 驱动。 b）双轮毂式
25
5. 典型故障排查及分析
26
Байду номын сангаас缘手套
工具
绝缘工具
万用表
温度检测 仪
CAN卡
兆欧表
27
16
电动机和控制器
电动机分类：
直流有刷电机（串励、他励、复励、并励）、 直流无刷电机、交流异步电机、永磁同步电 机、开关磁阻电机；
电机控制器：
主要功能：调速、驱动、输出、欠压保护、过 流保护、防飞车保护、温度保护；
加速器： 对电机控制器输出速度控制信号并能由车辆驾 驶员进行操纵的装置，分为霍尔式、感应式和 电位器式加速器。
候都会综合考虑各项性能，才能设计出，加速好、爬坡强、续行 里程长的车辆； 决定制动性能的因素很多，比如：路面的状况、整车空、满载状态、 有无ABS等，都会影响制动性能； 续行里程是新能源汽车的关注焦点！
24
影响续行里程的因素
主要因素：
✓ 蓄电池容量大小、内阻大小、自放电率、放电深度直接影响整车的续行里程； ✓ 风阻，风阻越大，电机克服风阻所要的功率就会越大，那样造成电机电流大，
CAN 总线
电驱动子系统
整车控 制器 (VCU)
电机控制器 (MCU)
电池管理系 统 (BMS)
锂离子动 力电池
能量子系统
车载充电机
充电口 220V交 流电源
交流永 磁同步 电机
PTC暖 风
车轮
行星
齿轮
固定速比变速
单减
器和差速器
车轮
散热系统
智能高压分配 单元 (PDU)
DC-DC
电动真空助 力系统
辅助子系统
3、四轮毂式电动机
14
电池
电池分类：
化学电池：铅酸蓄电池、锂离子电池等； 物理电池：太阳能电池、超级电容电池等； 生物电池：微生物电池等。
电池的关键参数：
额定电压（V）：电池在标准规定条件下，工作时应达到的电压； 额定容量（Ah）：也叫保证容量，是按照国家或有关部门颁布的标准，保证电流在一 定的放电条件下应该放出的最低限度的容量； 内阻：电流流过电池内部所受到的阻力； 能量（W·h/ KW·h ）：在一定的放电制度下，电池所能输出的电能；比能量： W·h/kg 核电状态（SOC）：是电池在一定的放电倍率下，剩余电量和相同条件下额定容量的 比值，反应电池容量的变化； 自放电率：指电池在存放期间（无负载时）容量的下降率； 循环使用寿命：在规定条件下，有效寿命期限。铅酸：500~700，三元材料： 800~1200.铁锂:：1500~2000。
镍氢电池型 锂离子电池型
磷酸铁锂电池 锰酸锂电池 三元材料电池
燃料电池电动汽车
碱性燃料电池（AFC） 质子交换膜燃料电（PEMFC） 磷酸燃料电池（PAFC） 熔融碳酸燃料电池（MCFC） 固志氧燃料电池（SOFC）
6
2. 电动汽车原理及结构
9
纯电动汽车
——原理和结构
原理：
由电池输出电能通过控制器驱动电动机运转，电动机输出转矩经传动系统带动车轮 前进和后退。
电池的容量会下降很快，影响续行里程，也就是迎风行驶和开窗行驶很容易造 成续行里程短；当整车时速达到80km/h的时候，60%的能量用于克服风阻。 ✓ 整车质量，整车质量越重，电机所需要的功率越大，影响续行里程，如果超载 行驶电机大电流工作会容易烧坏电机，所以严谨超载行驶； ✓ 蓄电池工作环境温度，冬季和夏季的续行里程是不一样的，这是因为电池的工 作环境温度的原因，一般电池最佳工作温度在：15~30℃。低于零下电池充放 电深度降低，造成续行里程降低； ✓ 轮胎滚动阻力，轮胎的滚动阻力大的影响续行里程； ✓ 空调和辅助系统的耗电量，像音响、空调、车灯等都会影响续行里程。 ✓ 驾驶习惯，不同的人驾驶同一辆车，续行里程是不一样的，加速过激、频繁制 动都会造成能量损耗，缩短续行里程。
21
2、快充方式： 快速充电为应急充电，以较大电流在15-20分钟左右充电量达到80%。 适应场合：行驶过程中需要快速补充电量时 充电设施建设：公共充电站
22
4. 整车性能及影响续航因素
23
纯电动汽车的性能
主要性能：
用来衡量一台电动汽车的性能如何主要看以下四大性能： 加速性能、爬坡性能、制动性能、续行里程 加速、爬坡性能的好坏，全有电动机决定，我们在做动力匹配的时
17
高压盒
18
整车控制器--VCU
19
车辆远程监控系统
20
➢ 车载充电器-充电方式 1、慢充方式： 慢充是利用家用电进行充电，充电电压220V，充电电流比较低，一般充电时间为6-9小时充满 适应场合：选择夜间充电或者足够可等待时间较长的充电 充电设施建设：住宅小区，公共充电站，饭店、商场、宾馆、停车场等可以较长时间停车的地 方均可设置
15
电池
电池的充电：
常规充电法和快速充电法 常规：恒流、分段电流、恒压、恒压限 流等。 我们采用的都是分段充电法：涓流、恒 流、恒压、浮充
锂离子电池的管理系统（BMS） ：
主要功能：采集电池电压、工作电流、 充电电压、充电电流、计算电池剩余 电量SOC值、采集电池温度、报警及 控制、电池组热平衡管理系统的控制、 一致性的补偿、被动均衡充电管理、 通过CAN通信对各个采集模块进行系 统管理。
结构：
车身、底盘、内外饰、电力驱动系统、电源储能系统、辅助系统
电力驱动系统：
控制器、DC/DC转换器、电动机、机械 传动装置和车轮等
电源储能系统：
蓄电池、BMS电池管理系统、车载充电 机等
辅助系统：
辅助蓄电池、电动助力转向系统、真空助 力刹车系统、空调等。
10
整车CAN总线原理
CAN仪 表
制动踏板 加速踏板
