地铁轨道射频电缆敷设作业指导书

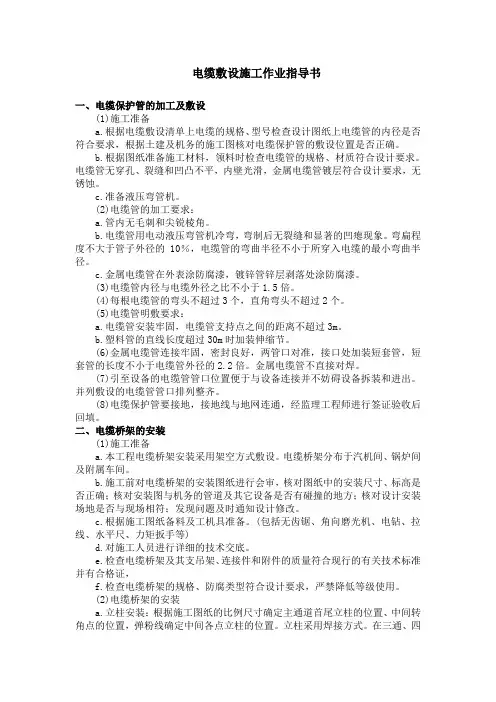

电缆敷设施工作业指导书
电缆敷设施工作业指导书一、电缆保护管的加工及敷设(1)施工准备a.根据电缆敷设清单上电缆的规格、型号检查设计图纸上电缆管的内径是否符合要求,根据土建及机务的施工图核对电缆保护管的敷设位置是否正确。
b.根据图纸准备施工材料,领料时检查电缆管的规格、材质符合设计要求。
电缆管无穿孔、裂缝和凹凸不平,内壁光滑,金属电缆管镀层符合设计要求,无锈蚀。
c.准备液压弯管机。
(2)电缆管的加工要求:a.管内无毛刺和尖锐棱角。
b.电缆管用电动液压弯管机冷弯,弯制后无裂缝和显著的凹瘪现象。
弯扁程度不大于管子外径的10%,电缆管的弯曲半径不小于所穿入电缆的最小弯曲半径。
c.金属电缆管在外表涂防腐漆,镀锌管锌层剥落处涂防腐漆。
(3)电缆管内径与电缆外径之比不小于1.5倍。
(4)每根电缆管的弯头不超过3个,直角弯头不超过2个。
(5)电缆管明敷要求:a.电缆管安装牢固,电缆管支持点之间的距离不超过3m。
b.塑料管的直线长度超过30m时加装伸缩节。
(6)金属电缆管连接牢固,密封良好,两管口对准,接口处加装短套管,短套管的长度不小于电缆管外径的2.2倍。
金属电缆管不直接对焊。
(7)引至设备的电缆管管口位置便于与设备连接并不妨碍设备拆装和进出。
并列敷设的电缆管管口排列整齐。
(8)电缆保护管要接地,接地线与地网连通,经监理工程师进行签证验收后回填。
二、电缆桥架的安装(1)施工准备a.本工程电缆桥架安装采用架空方式敷设。
电缆桥架分布于汽机间、锅炉间及附属车间。
b.施工前对电缆桥架的安装图纸进行会审,核对图纸中的安装尺寸、标高是否正确;核对安装图与机务的管道及其它设备是否有碰撞的地方;核对设计安装场地是否与现场相符;发现问题及时通知设计修改。
c.根据施工图纸备料及工机具准备。
(包括无齿锯、角向磨光机、电钻、拉线、水平尺、力矩扳手等)d.对施工人员进行详细的技术交底。
e.检查电缆桥架及其支吊架、连接件和附件的质量符合现行的有关技术标准并有合格证,f.检查电缆桥架的规格、防腐类型符合设计要求,严禁降低等级使用。
电缆敷设施工作业指导书
电缆敷设施工作业指导书随着信息化、智能化的发展,家庭、企业、机构等建筑物内需要众多的电缆进行连接,从而确保各种设备的正常工作。
因此,电缆敷设施工作逐渐成为建筑物施工的必不可少的一环。
本文将就电缆敷设的施工过程、所需的材料以及安全措施等进行介绍和分析,以便指导施工人员完成敷设。
一、施工过程1、测量距离首先,施工人员需要进行现场测量,确定电缆敷设的路线、所需电缆的长度等信息,可以采用测量仪器进行精确测量,也可以使用长尺或者测距软件进行测算。
2、准备施工材料在进行电缆敷设之前,必须要选定合适的电缆,从而确保电缆可以经受住所需的电压、电流等条件。
同时,需要准备安装工具、沟槽材料、接头等施工材料,确保在进行敷设时没有任何障碍。
3、挖掘沟槽当准备工作完成后,施工人员需要根据前期的测量数据进行挖掘沟槽。
根据电缆敷设的长度和深度,选择合适的挖掘机、铲土机等工具进行沟槽的挖掘。
4、敷设电缆当沟槽全部挖掘完成后,施工人员需要将电缆逐个放入沟槽内。
注意电缆应该被铺设在沟槽之底部,以便将来进行维修时更为方便。
在放置电缆时,应该密切关注电缆的定位和质量,确保电缆之间没有缠绕和过密的情况。
5、接头处理当所有电缆均被放置时,施工人员需要进行电缆的接头处理,这是电缆敷设的一个重要环节。
首先需要用绝缘胶带包裹电缆的末端,以便将来维修时更加方便。
然后需要对电缆进行精心的处理,确保接口处没有松动,同时需要用绝缘带将接头完全密封。
6、填补沟槽在所有的电缆均被敷设完毕并接头处理完成后,需要挖掘的沟槽应该被填补。
首先应填入沙土或其他合适的材料,然后用水泥进行填充,直至全部填补完毕。
二、所需材料电缆敷设的施工需要用到许多不同的材料,包括电缆、沟槽材料、安装工具、接头等。
下面分别解释这些材料的具体用途:1、电缆:作为施工的主要材料,必须要满足所需的电压、电流等技术指标。
2、沟槽材料:用于挖掘沟槽、填补沟槽等施工环节。
3、安装工具:包括电缆敷设时所需的各种工具,如橡胶手套、吊钩、铲子等等。
电缆敷设工程作业指导书
电缆敷设工程作业指导书
1、介绍
电缆敷设工程是由电缆安装、电缆缆检、电缆测试等组成,是安装电
缆的专业工程,在建筑结构、电力系统等结构和设施中,电缆经过敷设在
指定的位置,将需要传送的信号或电能信号传送到指定的终端,以实现发电、配电、控制、调度等功能。
2、敷设前准备
2.1钢丝型电缆敷设前先必须检查电缆外观,看是否有外部破损痕迹,焊接处是否正确,电缆的颜色、型号、规格、尺寸等是否符合要求,并要
求进行真空凝结试验,以确保其质量符合要求。
2.2敷设前,应该先准备好电缆的敷设材料,包括电缆槽、路线标志、支架、支架配件和工具等。
2.3检查好敷设工程所使用的电缆、槽等设备及配套设施。
3、电缆敷设作业
3.1须在规定的敷设路线上,将电缆按安装图纸要求和电缆施工技术
规程的敷设规定安装在指定的位置,并检查电缆的安装情况,如果电缆需
要穿插,则须将电缆穿插于不同器件。
3.2电缆敷设时,须按要求将电缆安装在支架上,相邻电缆之间的间
隙不能过小,一般不低于电缆直径的2倍以上,以防止产生电磁影响。
电缆敷设作业指导书(新版本)。
电缆敷设作业指导书(新版本)。
GB -2010《建筑电气设计规范》GB -2015《建筑工程施工质量验收规范》GB -2013《电力工程施工与质量验收规范》GB -2015《电力工程施工安全标准》GB/T -2016《风电场电气工程施工及验收规范》16-2016《建筑工程施工现场安全技术规程》63-2016《建筑施工质量验收规范》三、作业流程1.电缆敷设1.1 敷设前的准备工作1.1.1 确认敷设路线,绘制敷设图纸,制定敷设计划。
1.1.2 按照设计图纸要求,清理敷设路线,确保路线畅通无阻。
1.1.3 检查敷设路线附近的设备、管线等,做好保护措施。
1.2 敷设过程1.2.1 确认电缆型号、规格、长度等参数,检查电缆表面是否有损坏、破损等情况。
1.2.2 按照设计要求进行电缆敷设,注意电缆的弯曲半径,不得小于电缆规定的最小弯曲半径。
1.2.3 在电缆敷设过程中,应注意电缆的保护,避免电缆受到机械损伤、化学腐蚀等影响。
1.3 敷设后的工作1.3.1 检查电缆敷设质量,确认电缆敷设是否符合设计要求。
1.3.2 进行电缆接头的制作和接线工作。
2.二次接线2.1 前期准备工作2.1.1 确认接线图纸,制定接线计划。
2.1.2 检查接线设备、工具等,确保完好无损。
2.2 接线过程2.2.1 确认接线点,检查接线端子是否干净、无锈蚀等情况。
2.2.2 按照接线图纸要求进行接线,注意接线的正确性和可靠性。
2.2.3 在接线过程中,应注意接线的保护,避免接线受到机械损伤、化学腐蚀等影响。
2.3 接线后的工作2.3.1 检查接线质量,确认接线是否符合设计要求。
2.3.2 进行接线箱、接线板等设备的安装和调试。
四、工艺流程说明及主要质量控制要点4.1 电缆敷设工艺流程4.1.1 敷设前的准备工作绘制敷设图纸,清理敷设路线,做好保护措施。
确认电缆型号、规格、长度等参数,检查电缆表面是否有损坏、破损等情况。
4.1.2 敷设过程按照设计要求进行电缆敷设,注意电缆的弯曲半径。
电缆敷设作业指导书
电缆敷设作业指导书
一、电缆敷设作业的前期准备
1、检查工地安全情况:要确保电缆敷设作业的施工地点安全,符合
施工规定间断作业,在施工前要做好安全防护措施,及时发现潜在安全问题,提前为施工做好准备。
2、检查施工条件:要确保电缆敷设施工的施工条件良好,首先要了
解工程结构及敷设环境,确定安装位置,然后根据工程实际情况确定施工
要求及施工准备,确定施工方案,并书面登记。
3、准备施工工具:要检查维护工具、设备和电缆的质量,并根据实
际情况准备工具,如果可行,应使用防震装置等进行施工,以减少施工过
程中损坏电缆的可能性。
4、预排电缆:根据施工要求,将电缆经过细节认真安排,将其置于
预定位置,如横放垫好,不弯曲或拉伸,以利于施工。
二、电缆敷设作业的施工过程
1、剪断挖掘:根据实际情况,在电缆敷设路线上确定需要施工区域,然后按规定挖掘沟槽,将其挖掘成指定深度宽度,以便敷设电缆的施工。
2、敷设电缆:将电缆放入沟槽,支撑好,尽量满足施工要求,垫好
底座,检查电缆是否夹紧,确保其质量,然后在沟槽内垫好砂浆或混凝土,剔除杂质。
光电缆敷设施工作业指导书
合肥市轨道交通1号线一、二期工程通信系统安装施工光电缆敷设施工作业指导书编制:审核:批准:年月日目录1.适用范围: (1)2.作业准备 (1)3.技术要求 (1)4.施工程序与工艺流程 (2)5.施工要求 (2)6.劳动力组织 (6)7.材料要求 (7)8.设备机具配置 (7)9.安全及环保要求 (7)1.适用范围:适用于合肥市轨道交通1号线一、二期工程通信系统安装施工光电缆敷设施工。
2.作业准备2.1 内业技术准备作业指导书编制后,在开工前组织技术人员、工班长、安全员认真学习施工组织方案,阅读、审核施工图纸,澄清有关技术问题,熟悉规范和技术标准。
制定施工安全保证措施,提出应急预案。
对施工人员进行技术交底、对参加施工人员进行上岗前技术培训。
2.2 外业技术准备根据施工图纸提供的光电缆敷设径路在现场进行勘测,确定现场光电缆径路、长度、敷设方式符合设计图纸要求,并做好记录。
及时了解土建施工进度,确定光电缆是否具备敷设条件。
施工材料、工具、测量仪器、检定、校核。
3.技术要求3.1光、电缆应按芯线领示色排列确定A、B端,敷设时端别朝向应一致。
3.2光、电缆敷设时应根据具体环境条件选择合适的接头位置。
3.3施工中宜整盘敷设,不得任意切断光、电缆。
3.4施工中应保证光、电缆外护(层)套不得有破损,缆两端头密封性能良好。
3.5敷设过程中最小弯曲半径光缆不应小于护套外径的20倍,电缆不应小于护套外径的15倍。
3.6光、电缆敷设时的张力、扭转力、侧压力应符合工厂规定;牵引力不应大于光缆允许张力的80%,主要牵引力应加在光缆的加强构件上。
3.7施工过程中,应避免光、电缆受冲击力和重物碾压,不得使光缆变形;当发现变形时,应进行护套密封性检查及光缆衰减性能和电缆绝缘性能的检查测试。
4.施工程序与工艺流程4.1 施工程序施工程序:施工准备→径路复测→光电缆配盘→光电缆运输→光电缆敷设→放缆防护4.2 工艺流程5.施工要求5.1施工准备光电缆敷设时,宜在区间接触网杆、塔立起后进行,不宜交叉施工。
地铁电缆敷设方案
地铁电缆敷设方案①施工流程施工准备→电缆检查→水平/垂直电缆敷设→绝缘检测→管口防水处理→固定、挂标识牌②电缆敷设的一般规定电缆敷设前应检查电缆支架、桥架、吊架、托架等预埋件的牢固,预留孔、洞正确、电缆夹层、沟、隧道、电缆井无杂物和积水,附设路径畅通,电缆滚动前,应检查电缆盘牢固,滚动应顺着电缆盘上的箭头指示或电缆缠紧方向,在穿过站台板、轨道、建筑物时应穿管防护,防护管内径应大于电缆外径的1.5倍。
电缆敷设前应按设计要求测量路径,按配盘核对电缆型号、规格、电压等级,测量绝缘。
电缆敷设时电缆应从盘的上部引出,不应使电缆在桥架,支架和地面进行拖拉摩擦。
电缆上不应有铠装压扁、电缆绞拧和护层折裂等未消除的机械损伤,敷设后按设计要求排列整齐无交叉,在终端和接头处附近预留备用长度。
电缆敷设宜采用人工敷设。
区间电缆每个悬挂点处固定。
电缆标牌字迹清晰、准确,标牌规格统一,挂装牢固,电缆挂牌应采用热转印方式,材料为硬质PVC。
电缆进出构筑物时穿套管(PVC)保护。
③施工准备a.施工前应对电缆进行详细检查,规格、型号、截面、电压等级均须符合要求,外观无扭曲、坏损等现象。
b.电缆敷设前进行绝缘摇测或耐压试验。
本工程为1kV电缆,用1kV摇表摇测线间及对地的绝缘电阻不低于10MΩ。
摇测完毕,应将芯线对地放电。
电缆测试完毕,电缆端部应用橡皮包布密封后再用黑胶布包好。
c.放电缆机具的安装:准备好电缆架、滚轮等,尤其是转弯处多放置滚轮。
d.临时联络指挥系统的设置线路较短的电缆敷设,可用无线电对讲机联络,手持扩音喇叭指挥。
建筑内电缆敷设,可用无线电对讲机作为定向联络,简易电话作为全线联络,手持扩音喇叭指挥。
e.电缆的搬运及支架架设电缆短距离搬运,一般采用滚动电缆轴的方法。
滚动时应按电缆轴上箭头指示方向滚动。
如无箭头时,可按电缆缠绕方向滚动,切不可反缠绕方向滚动,以免电缆松弛。
电缆支架的架设地点的选择,以敷设方便为原则,一般应在电缆起止点附近为宜。
电缆敷设工程作业指导书
序号
项目
内容
说明
4
一般规定
(14)敷设完毕后,应及时淸除杂物,盖好盖板。必要时,还要将盖板缝隙密封在施工完的隧道、电缆沟、勝井、电房出入口、管门进行密封
电缆放线架应放置稳妥,钢轴的长度应。电缆盘重量和宽度相配合,电缆盘的平衡要以钢轴是否T衡为准。电缆盘离幵地面高度应为50〜100mm
6
完成幵工
程序
工作负责人向项目负责人报幵工,由项目负责人完成向监理单位幵工报审手续
施工准备完成吋报幵工,当施工准备不足时,上报该项目负责人协调解决
5.3主要作业内容
表5-3主要作业内容
序号
项目
内容
说明
1
作业前工作
(1)现场施工负责人向进入本施工范围的所有工作人员明确交待本次施工设备状态、作业内容、作业范围、进度要求、特殊项目施共要求、作业标准、安个注意事项、危险占及控制措施、危害环境的相应预防控制措施、人员分工,并签署(班组级)安全技术交底表。
7
排管敷设
排管敷设电缆施工除符合一般规定外,还应注意以下儿点:
合格
5.2施工准备
表5-2施工准备
序号
项目
内容
说明
1
人员配置
根据工程量的大小配备足够施工人员。施工现场明确施工
负责人、技术负责人、质安员、安装施工作业人员组织到位
技术岗位必须持有与作业工种、相应、有效的上岗证。辅助工不得从事电气设备安装等专业工作
2
施工内容相对应的设备
电力电缆
(1)电缆型号、电质、规格符合设计要求。
退扭架、潜水设铬、车内胎、电缆牵引套、管口保护喇叭、
绳索、皮尺、钢锯、抽排风机、手锤、凿子、对讲机、彩旗、
电缆敷设作业指导书(修改版)
电缆敷设作业指导书1.目的为了加强过程控制,提高施工人员的技术水平,确保电缆敷设工程施工质量,指导作业施工,特制订本作业指导书。
2.适用范围本作业指导书适用于工业与民用建筑电缆敷设施工。
3.编制依据GB50303-2015 《建筑电气工程施工质量验收规范》GB50168-2006 《电气装置安装工程电缆线路施工及验收规范》、国标《电缆敷设》GB50397-2007《冶金电气设备工程安装验收规范》企业标准 Q/BYJ22-2003 《电气工程安装规范》4.过程控制4.1.人员资格参与本过程施工的主要人员必须是电工,应持“电工作业安全操作证”上岗;卷扬机、牵引机操作人员应经过专业培训并经考核合格。
4.2.机械、机具、设备吊车、汽车、电缆输送机、电缆牵引机、钢丝绳、电缆放线架、钢轴、千斤顶、托辊、定滑轮、断线钳、钢锯、波纹管、皮尺、对讲机、直通电话、广播。
4.3.作业条件4.3.1.电缆通道畅通;通道上的积水、杂物等清理干净。
4.3.2.电缆桥架、走线架、电线管都已施工完毕并且经监理验收合格,被敷设电缆两端的设备已就位(或者安装位置已经明确)。
4.3.3.地下室、隧道等内的照明、通风、排水良好;对于直埋电缆,所挖电缆沟深度应符合设计要求。
4.4.材料4.4.1.所敷设的电缆应有合格证、质保书。
4.4.2.校对电缆型号、规格与设计是否相符,查看电缆有无扭曲,表面有无划伤。
4.5.人工敷设电缆的工艺、操作要领4.5.1.熟悉图纸,根据要敷设的电缆长度、根数合理选用某一盘电缆,尽量减少接头,降低损耗。
4.5.2.敷设电缆应采用电缆放线架,严禁倒盘敷设电缆;电缆放线架高度、钢轴的强度与电缆盘大小与重量相适应,并有制动措施。
架盘两端高度一致,对于较重的盘需用千斤顶或活动吊车架盘,电缆盘方向正确,电缆应从盘的上端引出,不应使电缆在支架上及地面上摩擦拖拉(见图1)。
弯处要专人把守;对于地形复杂区域,应派专人监护,防止电缆滑落,并注意不让电缆护层受损;敷设时统一指挥,步调一致。
电缆敷设作业指导书
审核:批准:目录、工程概况、编制依据、施工组织措施、施工技术措施、施工安全措施本工程为工程:工程范围拆.编制依据现场勘察地实际情况.《电气装置安装工程电气设备交接试验标准》()《电气装置安装工程电缆线路施工及验收规范》()《电力工程电缆设计规范》—《以下架空电力线路施工及验收规范》()城市中低压配电网建设改造技术细则(河南电力公司编制)电力建设安全工作规程.《工程施工任务单》..施工组织措施项目经理:安全负责人:施工负责人:材料员:.施工技术措施技术准备()敷设前应按设计和实际路径计算每报电缆长度,合理安排每盘电缆,减少电缆接头.接义位置应选择在线部分,与管口地距离应在以上,应避免设置在道路交叉口、有车辆进出地建筑门口、电缆线路转弯处及地下管线密集处.b5E2R。
() 计算电缆牵引力,制定牵引方向及牵引方式施工器具()工器具:施工电源盘、电缆滑轮、放线架、盘轴、装卸电缆地钢丝绳、牵引钢丝绳、通管器、电缆盘制动装置、安全带、梯头、防捻器、拉力表、退扭架、电缆牵引套、绳索、皮尺、钢锯、手锤、凿子、对讲机、彩旗、销子、安全文明施工用其等.p1Ean。
()机械:卷扬机、、履带牵引机、埋设机.()仪表:测距仪、长度记录仪等电缆地敷设及技术要求:()检查电缆电压、规格、型号是否与设计相符.()电缆敷设时,电缆应从盘地上端引出,不应使电缆在支架上及地面摩擦拖拉.电缆上不得有铠装压扁、电缆绞拧、护层折裂等机械损伤.DXDiT。
()电缆穿管时,为防止护层损伤,可采用滑石粉等润滑剂,管内应无积水杂物.()电力电缆宜蛇形敷设,在终端头与接头附近宜留有备用长度.()机械敷设电缆时速度不宜超过,拉力应符合出厂技术要求,转弯处侧压力不应大于.()机械敷设时应在牵引头与牵引钢缆之间加防滑器.()电缆敷设完后,应及时制作电缆终端,如不能及时制作电缆终端,必须采取措施进行密封,防止潮湿.()电缆敷设完固定后,应恢复电缆盖板或填土,电缆穿墙或地板时,电缆敷设后,在其出口处必须用耐火材料严密封.RTCrp。
电缆敷设作业指导书
电缆敷设作业指导书
1. 电缆敷设前,应熟悉电缆敷设路线,精确测量估算电缆长度,在满足施工要求的情况下,尽量减少预留长度,节约资源。
2.电缆订货时应根据实际需要配盘,并标注尺寸型号,堆放整齐,设专人保管。
3.直埋电缆施工完毕后,要将破坏的地面、路面进行平整,尽量恢复原状。
4.制作电缆中间头或终端头时,要将切割下来的电缆短头、剥切下来的电缆绝缘外护套、铠装、线芯分类收集,集中处理,制作热缩型电缆头时,应使用电暖风加热,不得采用明火,以免产生有害气体或发生火灾。
5.制作电缆头如需灌注绝缘脂时,注意不得跑、冒、滴、漏,且应现场配备灭火器。
电缆敷设施工作业指导书
电缆敷设施工作业指导书一、前言本指导书旨在为电缆敷设工作提供具有实际操作性的指导,以确保电缆敷设质量和工期符合合同要求。
在实际工作中,应根据具体情况和要求制定实施方案。
二、电缆敷设前准备工作1. 确定敷设路线及长度2. 审阅敷设前的设计图纸,了解电缆型号、规格、敷设深度、敷设方式等相关信息3. 检查敷设路线和敷设区域内的地面、建筑物、设备、管线情况,确认没有影响敷设的障碍物三、敷设工作流程1. 按照敷设图纸要求进行定位和测量2. 进行开挖工作,确保电缆敷设区域平整,避免电缆受到外部压力影响3. 进行电缆敷设,根据敷设图纸要求选择合适的敷设方式和工具4. 进行电缆接头制作和跨越工作,确保接头质量符合要求5. 进行敷设检查,并进行必要的清洁、维护和修复四、安全注意事项1. 电缆敷设过程中,要注意施工现场的安全,特别注意电缆敷设区域的跨越设置及其他工作区域的保护2. 严格执行操作规程,不得擅自改变电缆的敷设方案和路线3. 检查施工设备和安全防护措施是否符合要求,特别是工具的选择、使用和安装4. 施工过程中禁止离岗,特别是在高空或高风险环境中5. 准确记录施工过程中的关键数据,并及时上报施工单位五、质量验收1. 经过施工人员的验收,确认电缆敷设工作符合合同要求2. 进行安全验收,确保电缆敷设区域的安全指标达到要求3. 向验收部门提交验收报告,完成对电缆敷设工作过程的记录六、施工质量控制1. 根据电缆敷设要求进行现场监督和巡检2. 确保施工过程符合质量标准,并将关键数据及时上报3. 进行自检和互检,并制定修正措施七、施工工期控制1. 根据实际情况制定合理的施工计划和施工进度表2. 进行现场管理,严格按照计划执行3. 保证施工质量的前提下尽量缩短施工时间八、最后总结电缆敷设工作是一项较为复杂的工作,需要严格按照相关规定进行操作以及加强对施工安全的保障。
在工作中,要高度重视质量、安全和工期控制,始终保持高度的工作责任感和工作效率,确保达到预期的施工效果及质量标准。
电缆敷设作业指导书
电缆敷设作业指导书1 适用范围本指导书适用于新建和检修中的高低压电力电缆敷设作业。
2 编制依据2.1《铁路电力管理规则》和《铁路电力安全工作规程》(铁运〔1999〕103号)。
2.2《高速铁路电力管理规则》(铁总运[2015]49号)2.3《铁路电力安全工作规程补充规定》(铁总运[2015]51号)2.4《铁路电力设备安装标准》(80)铁机字1817号第三版。
2.5《铁路电力设计规范》(TB10008-2007)2.6《杭州供电段高速铁路电力设备检修管理细则》。
2.7《杭州供电段普速铁路电力设备检修管理细则》。
3安全风险提示3.1风险识别3.1.1敷设过程中存在触电伤害。
3.1.2敷设过程中存在车辆伤害。
3.1.3敷设过程中存在滑跌伤害。
3.1.4敷设过程中存在蛇犬伤害。
3.2管控措施3.2.1必须执行“三戴二穿”制度,合理安排作业人员,作业人员明确所分担的作业任务和作业安全事项。
3.2.2具备必要的电气知识和业务技能,并根据工作性质,熟悉本规程的相关部分,经考试合格并取得相关资质。
3.2.3高压设备发生接地时,室内不准接近故障点4米以内,室外不准接近故障点8米以内。
3.2.4在快速列车开行区段内进行敷设作业,必须到行车室驻站,并设置防护人员。
3.2.5具备必要的安全生产知识,学会紧急救护法,特别要学会触电急救。
3.2.6毒蛇咬伤后,不要惊慌、奔跑、饮酒,以免加速蛇毒在人体内扩散,应迅速从伤口上端向下方反复挤出毒液,伤口用布带扎紧,将伤肢固定,避免活动,以减少毒液吸收。
3.2.7犬咬伤后应立即用浓肥皂水冲洗伤口,同时用挤压法自上而下将残留伤口唾液挤出,然后再用碘酒涂搽伤口。
3.2.8雨雪天气,要及时清扫楼梯、工作平台、工作现场的积雪,要扶好、走稳注意安全。
3.2.9新参加工作的人员、实习人员,应经过安全知识教育后,方可随同参加指定的工作,并且不得单独工作。
3.2.10编制施工组织方案、召开审查会,涉及营业线施工,必须与相关单位签订安全协议。
轨道电路施工作业指导书
轨道电路施工作业指导书1.1 适用范围本作业指导书适用于国内铁路目前采用的各种制式轨道电路施工。
轨道电路施工包括:钢轨绝缘、各种连接线、补偿电容、轨道箱盒等的安装。
桥梁、隧道及铺有防水层等特殊地段的施工要求,适用于客运专线轨道电路安装施工。
1.2 作业准备1、技术准备熟悉施工图技术要求,明确道岔绝缘安装位置,牵引回流引接线、横向连接线位置,股道上扼流中性连接板需要断开的位置。
明确电气化区段扼流的规格型号、特殊扼流的安装范围、电码化区段的范围。
按照设计要求将各轨道箱的设备提前安装好,标明轨道箱名称,并与电缆配线图及轨道箱安装类型图进行详细核对,将轨道箱内的电缆配线图及设备接线图塑封在一起(尺寸为200X 150mm。
2、物资准备现场施工需要的钢轨接续线、轨道引接线、道岔跳线、牵引回流线、横向连接线准备齐全,规格型号符合设计要求。
轨道箱的类型符合设计要求,扼流变压器、轨道变压器、电码化隔离盒、变阻器等均经检测合格,规格、型号及数量满足设计要求。
轨道线把按设计要求预配完成。
钢轨绝缘的规格型号、数量满足设计要求。
以上各种材料、设备均已报验。
3、机具准备发电机、钢轨钻孔机、砂轮机、拉轨器等机具能正常使用,手锤、过眼冲子、钻头、扳手等工具齐全,无损坏。
1.3 技术要求在轨道电路内,连接两轨条间具有导电性能的各种装置,应装设绝缘。
在音频轨道电路区段,桥梁上沿两条钢轨铺设的两条护轮轨若相连,应装设绝缘将其分割开,护轮轨长度大于200 米时,除护轮轨两端各装设绝缘外,每隔不超过200 米的距离在护轮轨上安装绝缘。
相邻轨道电路的极性(相位或频率)应交叉设置。
在轨道上钻孔应使用专用钻孔机具,钢轨轨腰中部的钻孔位置:60Kg钢轨:钢轨腰中部距轨顶面为97mm(距轨底面为79mm;50Kg钢轨:钻孔位置距轨面为83.5mm(距轨底底面68.5mm。
采用胀钉式连接时,钻孔两侧应采用专用45° 倒角工具进行倒角,其深度为1〜2mm钢轨钻孔后应立即安装塞钉;采用塞钉式连接不能及时安装引接线时,钻孔后立即涂抹黄油。
机柜间电缆敷设作业指导书
通信系统施工安装项目机柜间电缆敷设作业指导书编制人:审核人:批准人:机柜间电缆敷设作业指导书1适用范围适用于城市轨道交通车站设备房机柜间电缆敷设安装施工。
2作业条件及施工准备2.1作业条件作业指导书编制后,应在开工前组织技术人员认真学习施工图纸,对图纸进行审核,对现场进行测量路径调查等。
熟悉规范和技术标准。
制定施工安全保证措施,提出应急预案。
对施工人员进行技术交底,对参加施工人员进行上岗前技术培训,考核合格后持证上岗。
2.2施工准备机柜间电缆敷设安装施工所涉及的各种技术数据收集,施工劳动组织配备、材料准备及设备工器具的配置。
3引用施工技术标准(1)《城市轨道交通通信工程质量验收规范》(GB50382-2006)(2)《地下铁道工程施工及验收规范》(GB50299-2003)(3)《铁路通信工程施工技术指南》(TZ205-2009)(4)《铁路通信、信号、电力、电力牵引供电工程施工安全技术规程》(TB10306-2009,J949-2009)(5)《通信系统施工蓝图》。
4作业内容(1)机柜间电缆敷设:根据设计图要求、进行机柜间电缆敷设。
(2)机柜间电缆整理:在线槽、机柜电缆整理。
(3)机柜间电缆绑扎:在线槽、机柜扎带电缆绑扎。
(4)挂机柜间电缆标识标牌:标牌排列整齐。
(5)填写记录。
5施工技术标准(1)敷设线缆的规格、型号、敷设位置应符合设计要求。
(2)机柜间电缆敷设需满足各系统设备连线要求。
线缆敷设不得扭绞、弯曲,信号线、电源线要分腔敷设,尽量减少交叉。
(3)机柜间敷设线缆时标识标签一定要正确无误表示清楚。
(4)机柜间敷设的电缆整理后绑扎整齐美观。
6工序流程及操作要点6.1工序流程图图4-2-1工序流程图6.2操作要点(1)施工准备1)按照装配图清点核对设备、材料及配件数量。
2)核实现场桥架、管线是否安装到位,对现场进行路径测量复核线缆长度。
3)清点线缆材料,准备工机具。
(2)电缆敷设1)根据施工设计图,按照要求敷设同规格、同型号的线缆。
电线电缆敷设作业指导书
8电线电缆敷设作业指导书8.1目的及适用范围为了加强对深圳11号线电缆敷设项目工程安装工作的管理,明确施工人员责任,规范施工程序和工作内容,保证施工过程的安全,提高施工工艺质量,确保设备投运后的安全可靠运行,特制定电缆敷设作业指导书。
适用于深圳11号线电缆敷设工程。
8.2编制依据《建筑电气工程施工质量验收规范》GB50303-2002《电气装置安装工程电缆线路施工及验收规范》GB50168-92《电气装置安装工程接地装置施工及验收规范》GB50169-92《电气装置安装工程盘、柜及二次回路接线施工及验收规范》GB50171-92深圳市城市轨道交通11号线BT项目合同施工图纸8.3作业内容作业主要内容包括:电线电缆敷设、电线电缆固定、电缆挂牌、电缆终端头制作、绝缘测试、试运行8.4准备及施工条件8.4.1劳动力准备以11号线标准车站为基准,电缆敷设现场施工操作人员最低配置如下:施工班组长1人,技术员1人,电缆敷设15人,电缆固定2人,电缆终端头制作2人,电缆挂牌2人,绝缘测试2人。
8.4.2施工机具准备以11号线标准站为基准,电缆电线敷设现场施工机具配备最低标准如下:钢锯2把、电缆断线剪2把、对讲机6台、电工常用工具4套、兆欧表2个、可拆卸式移动脚手架6付、卷尺2把、皮尺(50m)1把、接地电阻测试仪台、摇表台,并根据现场操作人员配备足够的安全帽、安全绳、手套等劳保用具。
8.4.3作业条件电线电缆敷设作业条件包括但不限于以下条件:(1)技术准备:审阅设计图纸,现场勘查电气设备的安装位置和电缆桥架安装位置及走向;电缆途径;建筑结构类型;预留孔洞的位置、尺寸;(2)站厅、站台公共区桥架、支架安装完成,周转料等全部清理;(3)处于电缆上方的风管各项施工内容均已完成;(4)编制施工方案:根据阅图和勘察记录,选定电缆在不同建筑结构路段的安装路径;根据合同工期和施工人员组成确定施工组织;(5)施工现场各机具、设备电源可靠并有安全可靠防护措施;灭火器等相应的消防设施齐全。
地铁轨道射频电缆敷设作业指导书
四十八、地铁轨道射频电缆敷设作业指导书1、适用范围适用于地铁通信工程射频电缆敷设施工。
2、施工准备2.1内业技术准备作业指导书编制后,应在开工前由总工程师组织技术人员认真学习实施性施工组织设计,阅读、审核施工图纸,澄清有关技术问题,熟悉规范和技术标准。
制定施工安全保证措施,提出应急预案。
对施工人员进行技术交底,对参加施工人员进行上岗前技术安全培训,考核合格后持证上岗。
2.2外业技术准备施工作业层中所涉及的各种外部技术数据收集。
在工程项目地就近租用房屋,配齐生活、办公设施,满足主要管理、技术人员进场生活、办公需要。
3、技术要求1)敷设前应核对无线射频电缆的规格、型号、数量。
2)无线射频线缆的布放应平直,不产生扭绞、打背扣等现象,不受外力的挤压和损伤;3)敷设无线射频电缆前,电缆两端应贴上标识。
4)无法避免跟电力缆交越时要有防护措施。
5)无线射频电缆的弯曲半径不应小于本缆外径的5倍。
4、施工程序与工艺流程4.1工艺流程图如右侧。
4.2施工方法1)在施工现场平整的地方架好电缆盘(电缆盘底部距地10cm),保证电缆从上部出线。
2)在电缆径路上每隔20m安排1人用手往前传递电缆(在特殊地段安排专人防护射频电缆以免在敷设过程中损伤电缆),直到电缆敷设完毕。
3)将电缆在地槽、爬架、桥架内绑扎固定,电缆两端临时固定在桥架或机房内。
4)无线射频电缆敷设完成后进行电气性能测试(绝缘、环阻),测完后无线射频电缆端头做好防水防潮处理,做好标识。
5、施工要求完成施工定测,工班组织完成施工复测。
完成安全、技术交底。
6、劳动组织技术员1名、技工2名,普工15名。
7、材料要求无线射频电缆、绑扎带、标签纸、记号笔、记录本、透明胶带、绝缘胶带。
8、设备机具配置万用表1块、对讲机4台、口哨4个、梯子4架、放线架1副、钢棒1根、头灯18个、钢锯弓1把、钢锯条1盒。
9、质量控制及检验1)敷设过程中电缆无损伤,特别注意避免外皮剐、割伤。
2)用万用表和兆欧表进行电气性能测试。
城市轨道交通区间光缆敷设作业指导书
城市轨道交通区间光缆敷设作业指导书✧适用范围本节适用于城市轨道交通通信工程中区间光缆敷设分项工程施工作业指导。
✧作业内容本节主要讲述了地下区间光缆敷设时的:区间光缆敷设、光缆引入、光缆预留及标识等。
✧施工技术标准《城市轨道交通通信工程质量验收规范》(GB 50382):5.2.3;5.2.7;5.2.8;5.2.11;5.4.9;1 作业准备在开工前组织技术人员认真学习施工组织设计,审核施工图纸,澄清有关技术问题,熟悉规范和技术标准。
制定施工安全保证措施及应急预案,对施工人员进行技术交底、上岗前的培训,考试合格后持证上岗。
根据区间实际情况选择合适的配盘光缆。
按照表-1.6.1~表-1.6.3的内容做好劳动组织、施工机具、设备材料的准备工作。
(1)劳动组织(见表-1.6.1)表-1.6.1 劳动组织表序号项目单位数量备注1 施工负责人人 1施工组织协调2 技术员人 1 技术质量负责3 安全员人 1 兼职4 作业人员人20(2)施工机具(见表-1.6.2)表-1.6.2 施工机具表序号名称规格单位数量备注1 作业车辆 1 光缆敷设2 常用工具套实需3 照明设施套实需施工照明4 头灯台实需施工照明5 安全防护用品套实需安全防护6 放线架副 1 光缆敷设7 竹梯把 2 光缆上架(3)设备材料(见表-1.6.3)表-1.6.3 设备材料表序号名称规格单位数量备注1 光缆m 实需2 扎带根实需3 标牌块实需4 自粘胶带卷实需5 杂物袋条实需2 施工技术标准(1)光、电缆线路的径路、敷设位置应符合设计要求。
(2)光、电缆外护层(套)不得有破损、变形或扭伤,接头处应密封良好。
(3)光缆敷设、接续或固定安装时的弯曲半径不应小于光缆外径的15倍。
(4)光、电缆线路余留的设置位置和长度应符合设计要求。
(5)光缆引入室内后,上下行标识应清晰、准确。
3 施工程序(1)工序流程图作业准备光缆敷设光缆引入光缆预留及标识填写记录图-1.6.1 工序流程图(2)操作要点1)作业准备①参与施工的人员,都应完成施工技术交底,并明确施工质量标准。
铁路变配电所电缆敷设施工作业指导书
铁路变配电所电缆敷设施工作业指导书1.1电缆敷设施工准备1.1.1劳动组织电缆二次配线工作每个变电所设一名施工技术负责人,配电装置和配电盘、柜按每处或每面设一名技术工人考虑,校线工作由配线人员互相配合完成。
1.1.2施工机具表1.1.2—11.1.3施工材料表1.1.3—11.2电缆敷设施工作业流程电缆敷设的施工包括施工准备、电缆施放、电缆绑扎、电缆头制作及固定。
施工作业流程图如下:1.2.1施工准备包括支架安装、电缆管加工、电缆走向测量、电缆试验、电缆标识牌制作。
电缆盘在滚动前,应检查电缆盘的牢固性,滚动应顺着电缆盘上的箭头指示或电缆的缠紧方向。
下列地点敷设电缆如未设电缆沟,电缆应穿管防护,保护管内径应大于电缆外径的1.5倍:通过水沟、公路、铁路岔线、出入建筑物时;沿电杆、构架、建筑物引上,其地下0.5m 至距地面2m高内。
电缆管加工应符合下列要求:电缆管内壁及管口光滑无毛刺;电缆管在弯制后,应无裂缝和明显的凹瘪现象;采用金属电缆管应镀锌、涂防腐漆或沥青;每根电缆管直角弯不应超过二个,弯曲半径符合电缆弯曲半径的规定。
明敷电缆管应用卡子固定在支架或墙上,电缆管支持点的距离,当设计无规定时,不宜超过3m。
电缆管的连接应符合下列要求:金属管采用带丝扣的管接头时应密封良好,采用大一级的短管套接时,短管两端焊牢密封,短管长度不大于电缆管的外径的2.2倍;硬质塑料管采用套接或插接,其深度为管子内径的1.1倍以上,插接面粘牢密封,采用套接时套管两端应封焊。
引至设备的电缆管管口位置,应便于电缆与设备的连接并不妨碍设备拆装和进出,并列敷设的电缆管管口高度应一致。
电缆支架、吊架、桥架的加工应符合下列要求:所有钢材调整平直,切口无卷边毛刺;连接用焊接或螺栓连接固定牢固;金属支架进行防腐处理。
电缆支架、吊架、桥架安装应牢固,横平竖直,固定方式应符合设计要求,各支架的同层横档应在同水平面上,在有坡度的电缆沟或建筑物上安装应有与电缆沟或建筑物相同的坡度。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
四十八、地铁轨道射频电缆敷设作业指导书
1、适用范围
适用于地铁通信工程射频电缆敷设施工。
2、施工准备
2.1内业技术准备
作业指导书编制后,应在开工前由总工程师组织技术人员认真学习实施性施工组织设计,阅读、审核施工图纸,澄清有关技术问题,熟悉规范和技术标准。
制定施工安全保证措施,提出应急预案。
对施工人员进行技术交底,对参加施工人员进行上岗前技术安全培训,考核合格后持证上岗。
2.2外业技术准备
施工作业层中所涉及的各种外部技术数据收集。
在工程项目地就近租用房
屋,配齐生活、办公设施,满足主要管理、技术人员进场生活、办公需要。
3、技术要求
1)敷设前应核对无线射频电缆的规格、型号、数量。
2)无线射频线缆的布放应平直,不产生扭绞、打背扣等现象,不受外力的挤压和损伤;
3)敷设无线射频电缆前,电缆两端应贴上标识。
4)无法避免跟电力缆交越时要有防护措施。
5) 无线射频电缆的弯曲半径不应小于本缆外径的
6) 布放电缆严禁猛拉硬拽。
4、 施工程序与工艺流程 4.1工艺流程图
如右侧
4.2 施工方法
1)在施工现场平整的地方架好电缆盘(电缆盘底部距地
10cm ),保证电
缆从上部出线。
2)在电缆径路上每隔 20m 安排 1 人用手往前传递电缆 (在特殊地段安排专 人防护射频电缆以免在敷设过程中损伤电缆),直到电缆敷设完毕。
3)将电缆在地槽、爬架、桥架内绑扎固定,电缆两端临时固定在桥架或机 房内。
4)无线射频电缆敷设完成后进行电气性能测试(绝缘、环阻),测完后无 线射频电缆端头做好防水防潮处理,做好标识。
5、 施工要求 完成施工定测,工班组织完成施工复测。
完成安全、技术交底。
6、 劳动组织
技术员1名、技工2名,普工15名。
7、 材料要求
无线射频电缆、绑扎带、标签纸、记号笔、记录本、透明胶带、绝缘胶带。
8、 设备机具配置
万用表1块、对讲机4台、口哨 4个、梯子4架、放线架1副、钢棒1根、 头灯绑扎、固定 1
T 检验
18个、钢锯弓1把、钢锯条1盒。
9、质量控制及检验
1 )敷设过程中电缆无损伤,特别注意避免外皮剐、割伤
2)用万用表和兆欧表进行电气性能测试。
10、安全、环保保证措施
1)高处作业时系好安全带,架设梯子时必须设专人防护。
2)敷设过程中电缆盘必须设专人防护,以防缆盘倾倒伤人、伤缆3)施工完后及时清理现场,将废弃物丢到指定地点。
