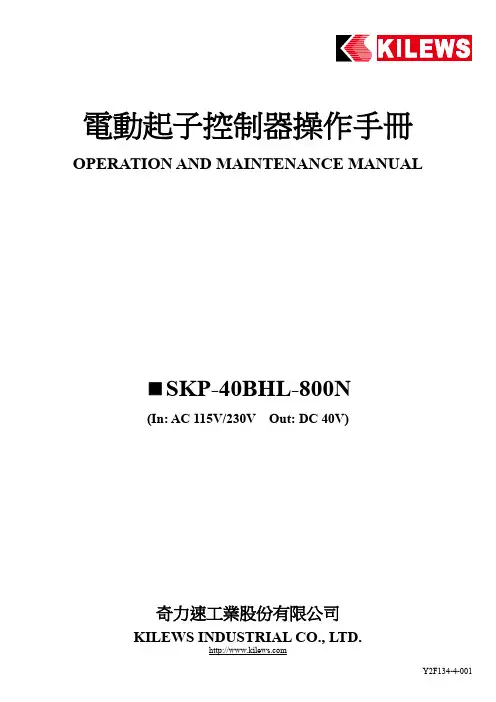

奇力速工業股份有限公司电动起子控制器操作手册说明书

電動起子控制器操作手冊OPERATION AND MAINTENANCE MANUALSKP-40BHL-800N(In: AC 115V/230V Out: DC 40V)奇力速工業股份有限公司KILEWS INDUSTRIAL CO., LTD.Important safety information enclosed.Read all these instructions before placing tool in service or operation this tool and save these instructions. It is the responsibility of theemployer to place the information in this manual into the hands of the operator. Failure to observe the following warnings could resultin injury. When using electric tools, Basic safety precautions should always be followed to reduce the risk of fire, electric shock andpersonal injury, including the following :1. Important Safety Instructions2. Operations Cautions3. Grounding Instructions4. Installation Instructions5. Specifications6. Servicing7. Steps to switch voltage was shown as below pictures :1Find the voltage switch on the backside of power controller (besure turn off poewr first)2 Release both screws and tack out the protect cover3 Move the red thick side to switch to the correct voltage4 Replace the protect cover and retighten both screwsWARNING!Read all instructions Failure to follow all instructions listed below may result in electric shock fire and/or serious injure. The term “power tool” in all of the warning listed below refer to your mains operated (corded) power tool or battery operated (cordless) power tool.SA VE THESE INSTRUCTIONS1) Electrical Safetya) Keep work area clean and well lit. Cluttered and dark areas invite accidents.b) Do not operate power tools in explosive atmosphere, such as in the presence of flammable liquids, gases or dust. Power toolscreat sparks which may ignite the dust of fumes..c) Keep children, and bystanders away while operating a power tool. Distractions can cause you to lose control.2) Electrical Safetya) Power tool plugs must match the outlet. Never modify the plug in any way. Do not use any adapter plugs with earthed(grounded) power tools. Unmodified plugs and matching outlets will reduce risk of electric shock.b) Avoid body contact with earthed or grounded surfaces such as pipes, radiators, ranges and refrigerators. There is an increased risk of electric shock if your body is earthed or grounded.c) Don’t expose power tools to rain or wet conditions. Water entering a power tool will increase the risk of electric shock.d) Do not abuse the cord. Never use the cord to carrying, pulling or unplugging the power tool. Keep cord away from heat, oil, sharp edges or moving parts. Damaged or entangled cords increase the risk of electric shock.e) When operating a power tool outdoors, use an extension cord suitable for outdoor use. Use of cord suitable for outdoor use reduces the risk of electric shock .3) Personal Safetya) Stay alert, watch what you are doing and use common sense when operating a power tool. Do not use power tool while you are tired or under the influence of drugs, alcohol, or medication. A moment of inattention while operating power tools may result in serious personal injury.b) Use safety equipment. Always wear eye protection. Safety equipment such as dust mask, non-skid safety shoes, hard hat, or hearing protection used for appropriate conditions will reduce personal injuries.c) Avoid accidental starting. Ensure the switch is in the off position before plugging in. Carrying power tools with your finger on the switch or plugging in power tools that have the switch on invites accidents.d) Remove any adjusting keys or wrench before turning the power tool on. A wrench or a key that is left attached to a rotating part of the power tool may result in personal injury.e) Do not overreach. Keep proper footing and balance at all times. This enables better control of the power tool in unexpected situations.f) Dress properly. Do not wear loose clothing or jewellery. Keep your hair,clothing, and gloves away from moving parts. Looseclothes, jewellery, or long hair can be caught in moving partsg) If devices are provided for the connection of dust extraction and collection facilitys, ensure these are connected and properly used. Use of these devices can reduce dust related hazards.4) Power tool Use and Carea) Do not force the power tool. Use the correct power tool for your application. The correct power tool will do the job better and safer at the rate for which it was designed.b) Do not use power tool if switch does not turn it on or off. Any power tool that cannot be controlled with the switch is dangerous and must be repaired.c) Disconnect the plug from the power source before making any adjustments, changing accessories, or storing the power tools. Such preventive safety measures reduce the risk of starting the power tool accidentally.d) Store idle power tools out of reach of children and do not allow persons unfamiliar with the power tool or these instructions to operate the power tool. Power tools are dangerous in the hands of untrained users.e) Maintain power tools. Check for misalignment or binding of moving parts, breakage of parts and any other condition that may affect the power tools operation. If damaged, have the power tool repaired before use. Many accidents are cause by poorly maintained power tools.g) Use the power tools, accessories and tool bits ect., in accordance with these instructions and in the manner intended for the particular type of power tool, taking into account the working conditions and the work to be performed. Use of the power tool for operations different from intended could result in a hazardous situation.5) SERVICEa) Have your power tool serviced by qualified repair person using only indentical replacement parts, This will ensure that thesafety of the power tool is maintained.Additional information shall be providea)Instruction for putting into use1.Setting-up or fixing power tool in a stable position as appropriate for power tools which can be mounted on a support.2.Assembly3.Connection to power supply, cabling, fusing, socket type and earthing requirements.4.Illustrated description of functions.5.Limitations on ambient conditions.6.List of contents.b)Operating Instructions.1.Setting and testing.2.Tool changing.3.Clamping of work.4.Limits on size of work piece.5.General instructions for use.c)Maintenance and servicing.1.Regular cleaning, maintenance, and lubrication.2.Servicing by manufacture or agent, list of addresses.3.List of user-replaceable parts.4.Special tools which may be required.1. Please read the operating manual thoroughly and comply with safety regulation to operate this Multi-Function Controller.2. Please grasp the plug of power cord while plugging in or out the plugs of connecting cord of Electric Screwdriver and powercord.3. Please fix the power controller to avoid any danger of pulling and dragging the power cord.4. Do not near oil, chemical materials or heated objects, also please be alert not to scratch the power cord by sharp object.5. This type of Controller can only be applied to Kilews Electric Screwdriver with Counter. Do not use Electric ScrewdriverController on other types of machinery.6. In case of the Controller is overheated or overloaded with maximum current rating of fuse, the high-speed fuse will be melt downand cut off the power. If the Controller continues to jump off or has an abnormal switching reaction, please stop the operation immediately and send back the Controller for repair.7. When Electric Screwdriver is running, if slides Forward/Reverse Switch instantly, device will generate the protection program toforce Electric Screwdriver stop.8. Please do not disassemble Electric Screwdriver casually and try to repair it by self.9. When Controller is not in use, please turn the main power switch OFF and unplug the power.10. The electric frequency will be lower when the voltage is adjusted as Lo or below 32V,so the torque of the electric screwdriverscan't be worked out except below scale of 4.WARNING！DO NOT OPERATE THIS TOOL WITHOUTPROTECTIVE EARTH CONNECTEDT he tool should be grounded while in use to protect the operator from electric shock. The tool is equipped with a three-conductor cordand three-prong grounding-type plug to fit the proper grounding-type receptacle. The green (or green and yellow) conductor in the cord is the grounding wire. Never connect the green (or green and yellow) wire to a live terminal.Green and yellow----- Earth Blue ------ Neutral Brown ------ Live1. Use the controller voltage recommended in the specification of this manul.2. When using a commercial power supply be sure to set up circuit and safety breakers. You must also properly ground the mechanisms.3. The temperature and humidity should be kept at appropriate levels.4. Do not set up the power supply in a room that has poor ventilation and where it may be exposed to dust and metallic flakes.5. Do not put heavy object on top of power supply or pile thing on it.6. Attach the power supply securely to a flat, stable surface. If the power supply is put ahigh place, take special care to ascertain that there is no danger of it falling.7. Keep bystanders away. Do not permit unauthorized personnel to operate this controller. 8. Do not set up the power supply near high voltage machinery or in an excessively noisyenvironment.9. Avoid setting up or storing the power supply in wet or oily environments or where it might be exposed to corrosive or flammable gases.10. We emphasize that the power supply should be placed in stable, fixed location.SA VE THESE INSTRUCTIONThe use of other than genuine KILEWS replacement parts may result in decreased controller performance and increased maintenance, and may invalidate all warranties.NOTICEMaintenance and Inspection :1. The controller must be operated in top condition, one day working hour must be not more than eight hours.2. Please note don’t let the controller get over heated, every minute use 10~15 screws to operate.3. The frequency use of this electric screw driver is over eight hours a day, still it needs periodically testing and treatment. Every 5-6 months.ModelSKP-40BHL-800NInput AC 115V / 230V / 6.3A 50/60HzOutput DC 40V/30V , 9A/360WDuty Cycle 1s ON / 3s OFFPower Consumption 360W Outside Dimensions (mm)213*133*68(mm) Weight(kg)1.8 (main body)Suitable ModelSKD-TBK30LF ；SKD-TBK35LF ；SKD-TBK50LF ；SKD-TBK70L SKD-TBN60L ；SKD-TBN90L ；SKD-TBN120L ；SKD-TBN180LSKD-RBK60；SKD-RBK90；SKD-RBK120；SKD-RBK180；SKD-RBK120F ；SKD-RBK180F ；SKD-RBK250；SKD-RBK250F ；SKD-RBK350；SKD-RBK500SKD-BK960；SKD-BK960F ；SKD-BK990；SKD-BK9120SKD-TBNK30LF ；SKD-TBNK35LF ；SKD-TBNK50LF ；SKD-TBNK70L SKD-TBNK60L ；SKD-TBNK90L ；SKD-TBNK120L ；SKD-TBNK180L SKD-RBNK60；SKD-RBNK90；SKD-RBNK120；SKD-RBNK180 SKD-RBNK120F ；SKD-RBNK180F ；SKD-RBNK250；SKD-RBNK350；SKD-RBNK500 SKD-BNK960；SKD-BNK960F ；SKD-BNK990；SKD-BNK91201.The use of other than genuine KILEWS replacement parts may Result in decreased tool performance and increasedmaintenance, and may invalidate all warranties.2.All repairs and maintenance of this tool and its word must be performed by an authorized service center.3.KILEWS is not responsible for customer modification of tools for applications on which KILEWS was not consulted.4.Repairs should by made only by authorized, trained personnel. Consult your nearest KILEWS authorized service center.5.It is the responsibility of the employer to place the information in this manual into the hands of the operator.DO NOT ATTEMPT TO REPAIR THIS EQUIPMENTAll repairs and maintenance of the Controller and its cordmust be performed by authorized service centerCAUTIONSA VE THESE INSTRUCTIONSDO NOT DESTROY操作前請閱讀全部說明(內附零件分解圖)警告為了安全起見，在使用電動螺絲起子控制器前請詳閱電動螺絲起子控制器操作說明書，且務必依照說明書指示操作，並注意所有的警示重要安全說明事項1. 使用電動螺絲起子控制器說明書規定的電壓。

电动起子的操作方法

• 用起子的磁性吸附螺絲放入正確位置,握下開關使螺絲旋入空內
• 當需要取下螺絲只需將換向開關換到反轉就可以.
操作流程
掛好彈簧吊鉤
選擇換向開關
打開電源安裝適當起子
調整扭力
螺訂定位
工作
結
束
按壓啟動開關
關
閉
電
源
動作完成
電動起子的結構
• 電動起子一般為手握式,這樣操作起來更加的方便靈
活.
– 換向開關----用來調整起子正反轉
– 手握開關----用力時即為開啟起子
– 加頭----加緊起子並調整扭力大小
– 起子
– 彈簧吊鉤
– 電源
換向開關
開關彈簧吊鉤夾頭来自電源起子電動起子的操作方法
• 接好電源,將電動起子用彈簧掛在工作台上,握住起子, 四指握住手握開關;如圖示:

电动起子使用规范

3.2.2在使用的过程中,不允许随意调节电批力矩调节器,如不小心调动,必须经管理人员用电批力矩测试仪重新确认后方可使用。
3.2.3在使用过程中,不允许用电批头敲击其它物品,如螺钉机.防止电批的中心轴偏移,导致电批工作时左右晃动。
拟制
审核
标准化
批准
3.1.3调节好所需的力矩，方法:用电批力矩测试仪进行直接测量,测试方法参照电批力矩测试仪的使用方法。
3.1.4选择反转，作用是将螺钉旋出。选择正转，作用是将螺钉旋紧。
3.1.5按动电批的启动开关,顺着螺钉上或下垂直旋出或旋紧。
3.2注意事项：
3.2.1电批连接电源插头必须要旋紧,保证电源供电正常。
1.目的
保证电批的正确使用，延长其使用寿命。
2.适用范围
适用于电批的使用和维护。
3.使用方法、注意事项
电批由转动电机、传动齿轮组、力矩调节器、转向控制开关、启动开关、外壳等组成。
3.1使用方法：
3.1.1将电批接到专用的电批电源上,接通电源后旋紧连接线的连接螺丝。
3.1.2装上电批头.装配方法:将电批头锁定圆环位往里按,至与电批卡槽平面相平，后把电批头顺着卡槽圆孔插进去,将按住电批头锁定圆Biblioteka 的手松开即可,然后检查电批头是否牢紧。

电动起子操作规程

电动起子操作规程电动起子是一种常见的电动工具，用途广泛，可以大幅提高工作效率。

在使用电动起子时，需要遵循一些操作规程，以确保安全和工作效果。

本文将为大家介绍电动起子的操作规程。

一、基本介绍电动起子是一种以电能为动力源、用来锁紧或拧松螺丝或螺母的电动工具，通常由机身、电机、减速器、操作开关、内六角套筒等部分组成。

电动起子利用电机的转动力矩，通过减速器的相互配合降低转速和提高扭力输出，驱动内六角套筒拧动螺杆或螺母。

因其性能稳定、操作简单、使用便捷而被广泛应用于家装、机械加工、维修保养等领域。

二、操作规程2.1 前期准备在使用电动起子前，需要进行一些前期准备工作。

1.安装内六角套筒：根据需要选择尺寸合适的内六角套筒，并将其装入电动起子的送风口中；2.插好电源：电动起子需要连接电源才能发挥作用，确认电源正常并连接稳定；3.选择适当扭矩值：针对不同的操作对象和螺杆、螺母规格，选择适当的扭矩值。

2.2 操作步骤1.手持电动起子，将其放置在工作区域内，保持电动起子和螺杆、螺母垂直；2.按下电动起子的开关，使其旋转，将内六角套筒与螺杆、螺母对准；3.慢慢施力，将内六角套筒压缩到螺杆、螺母上，使其稳固地卡住；4.依据需要旋转电动起子，将螺杆、螺母拧松或锁紧。

注：使用过程中需要注意，螺杆或螺母拧松后，需要适当调整电动起子的位置和旋转方向，以免造成卡壳或对设备造成损坏。

2.3 操作注意事项1.在使用电动起子前，需要将长头发、宽松衣服、饰品等杂物或危险品从身上或工作区中清除，以免危及人员安全；2.电动起子需要用干净的布或棉纱进行清洁和保养，切勿用手或潮湿的布擦拭工具表面；3.在操作过程中，不得将手指、衣物等伸入电动起子中；4.操作时要保持安全警觉性和内心平静，避免因情绪波动或紧张慌乱而出现意外；5.加工中，建议检查拧紧件的紧固情况，防止散件带来安全隐患。

三、使用注意事项1.不要将电动起子用于其它用途，以免造成人员伤害；2.在使用电动起子时，严格按照规定使用扭矩参数，特别是在拧紧涉及机器和设备安装时，切勿大力使用电动起子，避免出现螺杆断裂或弯曲的情况；3.重要部位或高强度连接处的螺栓，使用电动起子拧紧后需要进行复查，以确保被拧紧到位，并观察其是否偏歪、螺纹是否有损伤、是否有卡塞现象等问题。

电动起子使用教程分解

电批使用方法-螺丝锁付
2
③将螺丝对准螺丝孔，并轻轻用力向下垂直壓住（按压力度以不使螺丝产生压痕为准）；保持电批-螺丝-被锁付部品（部组）垂直，再次按下起动开关，螺丝旋入，当达到设定力矩时，电批自动停止转动（发出“咔”的声音，并有振动感）。操作方法如下圖所示：
電批安全使用注意事項
由于电批在启动及运转时内部马达会产生电火花，易造成着火、触电等危险，且其高速、高力矩运转，容易造成人身伤害，故在使用时请勿必遵守以下事项： 1、不可令电批中进入水或其他化学溶剂，以免造成短路。 2、电批附近不可堆放易燃易爆之气体、液体。 3、电批使用时，不要令身体各部位接触已接地的金属壳表面，以免触电。 4、未经操作资格认证者不可操作电批。 5、头发须完全遮掩在工帽内，衣服、项链等不可松散，以免被旋转时的电批头缠绕。 6、选用合适的电批头，并定期对电批及批头进行保养和检查，以确保其可以正常使用。 7、螺丝锁定前须将零件固定好，方可进行锁付，否则会损坏部品或造成人身伤害。
电批使用方法-螺丝锁付
1
①将转向开关切换到(正转)的位置;如果螺丝为左螺丝时,则开关切换至( 反转)的位置。 ②用食指按下起动开关，令电批头旋转，在螺丝盘中将一螺丝吸附在电批头尖部（新电批头使用前，需先接触强磁铁，使其具有磁性），并松开起动开关。如遇到批头与螺丝沟槽吻合不佳时，须用手进行调节。吸附螺丝方法如下圖所示：

电源开关开
高速

关速度开关
低速

首先,将控制器电源接同,将电源开关拨到“ON”位置第二,根据实际需要选择高速或者低速（我司均選擇高速）第三,将电源线分别与控制器和电批连接好
电批使用前準備-電批

第四将电批悬挂于平衡器或吊钩上第五按照規定調節扭力第六按規定安裝批頭

电动起子使用说明书

电动起子使用说明书一、产品概述电动起子是一种方便快捷的工具，用于拧紧螺丝和螺母，以及进行简单的组装工作。

本说明书将详细介绍产品的使用方法、注意事项和维护保养，确保用户正确且安全地操作电动起子。

二、产品参数1. 电源：220V交流电2. 功率：500W3. 转速：2000转/分钟4. 重量：1.5kg三、使用方法1. 准备工作1.1 确保电动起子处于断电状态。

1.2 理清工作现场，确保无杂物或障碍物。

2. 插入螺丝刀头2.1 根据需要选择合适的螺丝刀头，确保刀头与螺丝或螺母相匹配。

2.2 将螺丝刀头插入电动起子刀头接口，并确保切口正对。

3. 打开电动起子3.1 将电动起子的开关切换至“ON”状态。

3.2 操作时需要保持稳定的手臂姿势，避免振动和滑动。

4. 开始使用4.1 将电动起子刀头对准螺丝或螺母，保持垂直方向，并用适当的力度向下施加压力。

4.2 当螺丝或螺母达到预期的紧固程度时，及时停止使用电动起子。

五、注意事项1. 请将本产品放置在儿童无法触及的地方，以免发生意外危险。

2. 确保在使用电动起子时，工作区域没有水或其他液体，以避免触电和损坏器件。

3. 使用时请注意周围的安全，确保工作区域宽敞明亮，并避免与其他人员或物体接触。

4. 在插入或更换刀头时，请务必确保电动起子已经断电，以免发生意外伤害。

5. 使用完毕后，请及时关闭电动起子电源，并将其存放在干燥通风的地方。

六、维护保养1. 定期清洁电动起子表面，可使用干净的布擦拭，避免水或其他液体进入电动起子内部。

2. 当电动起子刀头磨损严重或出现其他质量问题时，请及时更换或维修，以免影响使用效果。

3. 长时间不使用电动起子时，请拔掉电源插头并存放在干燥的地方。

七、故障排除在使用电动起子过程中，如果遇到以下情况，请立即停止使用，并联系售后服务中心进行维修：1. 电动起子无法启动或启动后立即停止。

2. 异常的噪音、振动或烟雾产生。

3. 电源线或开关出现异常情况。

电动起子使用教程

电批使用方法-螺丝锁付
2
③将螺丝对准螺丝孔，并轻轻用力向下垂直壓住（按压力度以不使螺丝产生压痕为准）；保持电批-螺丝-被锁付部品（部组）垂直，再次按下起动开关，螺丝旋入，当达到设定力矩时，电批自动停止转动（发出“咔”的声音，并有振动感）。操作方法如下圖所示：
電批安全使用注意事項
由于电批在启动及运转时内部马达会产生电火花，易造成着火、触电等危险，且其高速、高力矩运转，容易造成人身伤害，故在使用时请勿必遵守以下事项： 1、不可令电批中进入水或其他化学溶剂，以免造成短路。 2、电批附近不可堆放易燃易爆之气体、液体。 3、电批使用时，不要令身体各部位接触已接地的金属壳表面，以免触电。 4、未经操作资格认证者不可操作电批。 5、头发须完全遮掩在工帽内，衣服、项链等不可松散，以免被旋转时的电批头缠绕。 6、选用合适的电批头，并定期对电批及批头进行保养和检查，以确保其可以正常使用。 7、螺丝锁定前须将零件固定好，方可进行锁付，否则会损坏部品或造成人身伤害。
吊線
5、吊线拉力调节前，需将吊线上的工具取下，以免突然的上下而造成伤害或物品损坏。 6、拉力调节以使电批可以在空中任意位置保持平衡，不会急升，也不会坠落
吊掛
吊線調節片
电批使用附件-力矩点检仪器1
一、紧力计
1、各开关的名称及用途：
1）打印机输出口：用于与个个电脑联机输出测定数据。
打印机输出口模拟输出口充电插口
电批构成

电批控制器

电批由控制器,电源线,电批,电批头构成
控制器主要控制电源的断开与接同,转速的高低电源线连接控制器与电批,为电批提供电力电批主要提供动力以及调整旋转方向电批头根据螺丝型号进行选择,大体分为十字型和六角梅花型及六角套筒三大类

电动起子使用说明书

生产厂：上海高手机电有限公司地址：上海市闵行区中春路7166号变频半自动系列使用说明书电动起子2.5～4.03.0～5.03.0～5.03.5～5.5100010001000低压半自动无载转速适用螺丝牙径(mm)机械螺丝自攻螺丝rpm 好幫手电气动起子全系列扭力对照表区分机型kgf.cm 扭力范围使用前请仔细阅读本说明书-1-4.0～6.02.6～4.5AS-4636AS-6636AS-3636 1.0～102.0～165.0～25警告:在进行维修前必须将电源线自插座拔离,非专业人员请勿尝试维修本电动起子。

·请确定插座电源电压及电动起子所需电压相符。

·杂乱工作场所易造成伤害,勿将电动起子及配件放于水边,工作场所照明良好。

·确认插座的电压源及接地状况：起子本身附有接地导线,使用时请插在附有接地装置的插座上,不但可保障漏电安全,并可排泄起子因操作磨擦所产生的静电及噪声干扰。

·切勿在电动起子非设定功能上操作,如钻孔等。

·不可使用电源线拉提电动起子或从插座猛拉开,避免电源线因长时间弯折导致断线，避免电源线接触到热源、油污、化学剂等物品或磨擦到尖锐的物体边缘。

·插头插入起子或电源供应器插座时,它有方向性,必须对准插座内之导丘点后,方可用力插入,然后以旋钮固定在起子或电源供应器上。

如此会减少因拉扯而断线的发生。

·为确保自身权益,保固期间内请勿拆修电动起子,请参考《保用范围条款》。

操作须知·被锁物固定:操作前先确认被锁物已被强制固定,避免锁螺丝时带动被锁物旋转而导致人员伤害。

·锁、退螺丝操作:注意:起子运转中切勿任意变换起子之转向,必须放松押扣板或放松下压力量﹙下压式机型﹚,待马达完全停止后方可切换。

·扭力设定:旋转扭力调整环来设定起子的扭力;顺时针旋转为扭力增大,逆时针旋转为扭力减小。

注意:刻度环上的刻度值仅供设定记录用,并不代表输出扭力值,正确的输出扭力值必须藉由扭力测试机反复测试而得；起子应避免在定格扭力下长期操作。

好帮手工业级电动起子操作手册〈全自动篇-超低惯性低-asa-tool

□ 使用後之注意事項
收藏及保養：當起子長時間不使用時，請拔掉電源供應器插頭及起子頭，並將外殼擦拭清潔後，妥善保管於乾燥、無日光照射、無塵的地方，而起子頭則以防鏽油塗抹保存。為了確保起子能正常運轉，請定期檢查與保養。
□ 簡易故障排除
當起子不能正常運轉時，請按下述內容檢查，若均屬正常則請勿任意分解拆卸，速與本公司代理商接洽。 □ 起子不轉動：
序號：﹍﹍﹍﹍﹍
好幫手工業級電動起子操作手冊
〈全自動篇－超低慣性、低電磁波干擾、低溫昇、低雜音馬達、驅動型附電源供應器系列〉
□ 感謝惠顧感謝選用本公司電動起子，機件輕巧，運轉有力。為了能使本機發揮最大功能及延長使用壽命，操作前，請詳閱本操作手冊。
□ 特點 □ 本起子採用瑞士製造之高科技超低慣性馬達，壽命長、被鎖物品質有保障。 □ 本起子專為需要精準扭力的鎖螺絲作業而設計，可應用的鎖付對象包括 PDA、行動電話、數位相機、眼鏡、手提電腦等產品的裝配作業。 □ 低震動、低噪音，符合環保要求。 □ 可搭配附有軟式啟動及可調式輸出功能的電源供應器，不但可配合不同鎖付需求，更可提昇鎖付品質。 □ 採用低壓電子式煞車回路，扭力精準控制，故障率低，壽命長。 □ 起子、控制器採分離式設計，維修費用低，並可提高良品的互換率。 □ 搭配直接插入式之交換式電源供應器，具穩壓回路，使驅動扭力更趨準確，馬達壽命更長。 □ 90 度彎頭轉接頭，可以輕便地與起子本體結合，運用在狹小的空間﹙>60mm﹚，操控自如。 (選購品-僅 1/4"六角起子頭機種適用) □ 扭力精準，易控制，欲反轉時不需切換開關，即可直接操作。 □ 外型配合人體工學設計，可防止工作疲勞，提高生產效率。
□ 過載操作：若發現握把溫度急速上昇，或鎖付過程中轉速急速下降，即表示起子在過載下操作。此刻請更換較大馬力輸出的扭力起子，或降低鎖付頻度，以延長起子使用壽命。

电动起子使用和保养细则范文

电动起子使用和保养细则范文
1、电动起子须接额定电压,如现用的电动起子都为
220V/50HZ市电’
2、电动起子锁螺丝最高频率要保持在15次/秒范围内;
3、电动起子使用时其外壳不应烫手,如有此状况,须立即更换
电动起子,一般4小时换一次电动起子;
4、调扭力环时,不能超过扭力刻度8;
5、禁止在电动起子转动下切换正、反开关,应在停止状态下切
换;
6、使用时应用吊簧或吊悬挂电动起子机身,禁止人为地摔打
且防止跌落地面;
7、外壳不要接触到甲苯、汽油、酒精等一些腐蚀性化学药品;
8、禁止在易燃、易爆物品旁边使用电动起子;
9、使用者禁止撕其上面的任何标签,且不能私自拆开,否则追
究使用者责任;
10、电动起子不使用时须取下起子头,扭力环调到其刻度4以下,
如在扭力刻度4以下的使用者可不调,最后拔掉电源插头; 11、在线使用时要指定人员,指定后不能任意更换,对于人为损
坏的电动起子要追究责任;
12、使用时发现异常时须立即更换使用并交班组长送生技课维
修,维修好后向班组长领取;
13、电动起子传动部份半年须加专用润滑油一次, (由生技加专
用润滑油).。

电动起子操作规程(正式)

编订：__________________单位：__________________时间：__________________电动起子操作规程(正式)Standardize The Management Mechanism To Make The Personnel In The Organization Operate According To The Established Standards And Reach The Expected Level.Word格式 / 完整 / 可编辑文件编号：KG-AO-7643-45 电动起子操作规程(正式)使用备注：本文档可用在日常工作场景，通过对管理机制、管理原则、管理方法以及管理机构进行设置固定的规范，从而使得组织内人员按照既定标准、规范的要求进行操作，使日常工作或活动达到预期的水平。

下载后就可自由编辑。

一．适用范围：电动起子。

二．作业前准备：2.1 检查电压是否正常。

2.2 根据被锁螺丝的形状，配备好起子头。

2.3 调置好被锁付产品的扭力三．操作方法：3.1 接上或卸下起子头时，以指尖将起子帽向上推。

3.2 插入电源并将开关设在“F”的位置，装上起子头，预先调整锁紧螺丝所需扭力段的位置。

3.3 手按开关压板式起动，按扣板机拉向自已的方向，然后开关就会打开“ON”来启动马达运转，开始操作锁螺丝。

当螺丝锁付超出设定扭力时，离合器会自动打滑，起子头停止转动，作业完成。

3.4 当手按开关压板放开时，起子电源就关闭，马达停止工作，如此重复操作可继续使用，如要松开螺丝时，开关应放在“R”位置，按上述操作即可完成。

3.5 调整扭力由底部之扭力调整环来调整，其机身本身段数并不代表输出扭力值，以扭力表来表示。

3.6 起子头调整扭力段数和本身输出扭力关系，如图：扭力表表示：8---------|---------20KG.f6---------|---------15KG.f4---------|---------10KG.f2---------|---------5KG.f扭力对照表四．注意事项：4.1 在插头插座以前，应使开关定位OFF，注意电源电压是否适合该机使用，当螺丝机不使用或断电时应将插头拨开。

电动起子操作规程

电动起子操作规程
前言
本文档主要介绍电动起子的基本操作规程，以确保工作人员在操作时安全可靠，且不会对机器造成不必要的损坏。

适用范围
文档适用于所有使用电动起子的工作人员。

操作步骤
1. 准备工作
•对电动起子进行初步检查，并确保无造成损坏的明显痕迹；
•检查电动起子的电源线是否符合使用要求；
•检查电动起子是否连接到电源插座；
•确认工作区域以及起子预定使用的材料是否符合要求。

2. 开始操作
•将工具头对准螺丝，确保包紧，并切换起子为顺时针旋转；
•将起子头对准螺丝，按下电源开关，向下施加适当压力，保持启动磁铁滞后启动，确保头部对准螺丝；
•一旦螺丝得到牢固地拧紧，松开电源开关并放开电动起子。

3. 结束操作
•断开电源线，并将电动起子恢复到初始状态；
•对机器进行日常维护并定期进行检查，以保持其正常的工作状态。

注意事项
1.在操作起子时，请戴好防护手套，以避免手部受伤；
2.在操作期间，切勿触碰电动起子的旋转部件；
3.在起子工作期间，禁止使用任何金属工具接触机器头部；
4.在起子工作期间，始终保持机器和工作区域干燥，以避免
电流干扰。

总结
本文档为电动起子的基本操作规程，包括准备工作，操作步骤，
结束操作以及注意事项。

在日常使用中，必须严格按照操作规程进行
操作，以确保人身安全和机器工作的正常状态。

电动起子使用教程解析

螺丝头脱漆（涂有黑漆的螺丝.表面的漆被磨损掉,露出金属银白色）
1.力矩过大 2.螺丝与被锁件之间配合不好 3.螺丝过长或过粗
1.力矩小,锁的时间过长 2.批头与螺丝不垂直,磨花金属漆面 3.批头损坏
纠正方法
1.风批,螺丝人轴垂直于被锁紧物体面 2.被锁紧面放水平(增加水平固定工具) 3.批头晃动,修理风批
管理人员按排维修. 当电批力矩过小,不能满足使用时,应停止使用,及时知会管理人员
安排更换大力矩的电批按下起动制时,电批因力矩过小不能转动时,应注意此状应控制在10
秒内,以免损坏电批内马达. 電批鎖附達到設定扭力值時，不可剎車，出現連續嗒嗒響聲必須立
即停止使用，以免損壞產品，并通知管理人员安排更换。
頭和螺絲頭溝槽（既為螺絲
打花現象）
电批使用方法-螺丝锁付1
①将转向开关切换到(正转)的位置;如果螺丝为左螺丝时,则开关切换至( 反转)的位置。 ②用食指按下起动开关，令电批头旋转，在螺丝盘中将一螺丝吸附在电批头尖部（新电批头使用前，需先接触强磁铁，使其具有磁性），并松开起动开关。如遇到批头与螺丝沟槽吻合不佳时，须用手进行调节。吸附螺丝方法如下圖所示：
电批使用注意事项
用电批打螺丝时,必须要按开关制,其正确的姿势为用食指勾压开关制,不可用多指按压
电批上有吊坏扣的必须将平衡器或吊钩悬挂于正确位置严禁摔打电批(谨防碰撞或掉落现象,否则会产生马达噪音及起子晃
动现象). 拔电批与配套电箱的连接插头,应以插头基部为力点,不应有用力拉
扯电线,以免损坏接触插头. 电批工作时摇晃大的必须停止使用,以免更深度地损坏电批,并知会
电批使用常见的问题和改善方法
异常现象
产生原因
螺丝歪斜螺丝头花或螺丝头缺头

电动起子操作规程

电动起子操作规程电动起子是一种用电力驱动的工具，主要用于螺丝和螺母的拧紧和拆卸。

由于操作时需要注意安全和正确的使用方法，因此我们需要遵守一些操作规程，以确保工作的安全和有效性。

一、安全1.在使用电动起子之前，要检查电源电压是否符合要求，以及机器本身的工作状态是否正常。

2.使用电动起子时，人员必须穿上适合的工作服和安全鞋，并戴上安全帽、护目镜等安全防护用品。

3.禁止在操作时吸烟或使用明火。

4.在操作前，要将操作区域进行区分，禁止非操作人员进入操作区域。

5.在操作过程中，必须使用特殊的插头或插头变压器。

6.禁止在操作时将手指或其他物品插入起子刀口或其他机械部位。

7.停止电动起子时，要按照规定的程序进行，以确保过程安全性和工作效率。

二、正确的使用方法1.在使用之前，要仔细了解该电动起子的使用说明书和操作规程。

2.电动起子的使用必须在平整、清洁、干燥的地面上，以便固定和支撑。

3.使用时，应根据螺栓的大小、类型和使用环境，选择合适的电动起子和配件。

4.在操作时，要按照上述标准逐步操作，以确保操作的准确性和完整性。

5.在必要时，可以使用导盲器、吊胎、定位架等辅助设备，以提高安全性和效率。

6.如果使用电动起子时出现问题，如卡顿或其他故障，必须立即进行检查和维修。

7.电动起子的日常维护和保养很重要，以确保工作效率和使用寿命。

三、维护与保养1.每次使用后，必须清洁器具的各个部位，去除灰尘和污垢。

2.在机器长时间储存的情况下，需要将其放在气密性好的环境下，以防止腐蚀或损坏。

3.电动起子的电源维护和清洁很重要，以确保其持续使用。

4.定期更换器具的附件、刀片，以及托架、马达、精密机械部件等配件。

5.维护机器时，要遵循制造商的建议，使用适当的清洁液和工具，以保证维护的安全和有效性。

总之，电动起子的操作规程和使用方法非常重要，对于使用效果和操作过程的安全和效率都有很大的影响。

因此在使用之前，应特别注意上述要点，并根据不同操作环境和操作任务的要求，制定相应的操作规程和使用方法。

电动起子安全操作规程

电动起子安全操作规程电动起子是一种专门用来拧螺丝、锁紧螺母和钉子的动力工具。

与传统手动起子相比，电动起子能够大大提高拧螺丝、锁紧螺母和钉子的效率。

然而，由于其高速旋转的刀具，如果不正确操作，可能会造成严重伤害。

因此，正确的操作电动起子是非常重要的。

以下是电动起子安全操作规程。

1. 阅读说明书在开始使用电动起子前，务必先仔细阅读使用说明书。

了解电动起子的特点、性能和注意事项非常重要。

2. 选择正确的刀具使用适当的刀具非常重要。

不要试图使用不适合的刀具，因为这可能会导致电动起子的故障和损坏。

使用正确的刀具能够提高工作效率，并且可以减少刀具损坏的风险。

3. 佩戴个人防护设备在操作电动起子时，一定要戴上个人防护设备，如防护眼镜、耳塞和手套。

这些设备能够保护您的眼睛、耳朵和手部免受电动起子的损伤。

4. 切勿在潮湿或有风险的地方使用不要在潮湿或有风险的地方使用电动起子。

这可能会导致电动起子的故障和损坏，并且可能会对您的安全构成威胁。

5. 单手操作使用电动起子时，一定要使用单手操作，以便另一只手可以用来支撑工作件。

如果您的两只手都持着电动起子，这会使您的姿势不稳定，容易滑倒或打滑。

6. 稳定工作件在使用电动起子时，一定要稳定好工作件。

如果工作件不稳定，这可能会导致刀具滑动或折断。

7. 把电动起子从电源插座拔掉在更换刀具或对电动起子进行任何维护或清理之前，务必将电动起子从电源插座上拔出。

这将确保您的安全并防止意外发生。

8. 避免高速旋转的零件在使用电动起子时，要小心避免高速旋转的零件。

在电动起子运转期间，刀具以高速旋转，如果未小心操作，可能会被刀具戳伤或夹伤。

总之，使用电动起子非常方便，但本文提到的安全操作规程必须严格遵守。

使用这些操作规程将确保您在使用电动起子时保持安全，提高工作效率，避免损坏，确保长期使用。

电动起子的使用方法

4.電動起鎖付力的調整方法
將鎖付力計之彈簧轉到最松位置;
將電動起子對准測定力量彈簧之部位;
啟動電動起子開關,若顯示數据不符要求則調動扭力調整鈕; 調整完畢后用膠帶貼住調整部位,避免轉動而使鎖付力變動.

4.電動起鎖付力的調整方法

5.電動起子的點檢与保養方法
1.電源供應器及電動起就每日擦拭,擦拭時禁止轉動扭力調整鈕; 2.電動起子扭力依据作業標準書要求之頻度進行點檢, 若有工程變更需重新測定; 3.起子頭每周檢視一次,磨損嚴重時更換; 4.電動起子馬達內部之碳刷每周檢視一次,磨損嚴重時更換; 5.電動起子避免從高處掉落,而損傷扭力調整机构或齒輪組; 6.起子不用時,涂防銹油保養.
螺絲是否滑動、浮起、傾斜;
螺帽上的十字槽是否磨損.
鎖付不良現象
螺絲浮起
現象描述:螺絲鎖付時扭力過小或未鎖付到位, 造成螺絲與部品之間存在間隙. 判定基準:螺絲浮起不可
螺絲傾斜
現象描述:螺絲與部品存在間隙且不平行的現象. 判定基準:螺絲傾斜不可.
鎖付不良現象
螺絲鬆動、滑牙
現象描述:螺絲多次鎖入或螺孔來料與螺孔型號不符或過小,造成螺絲無鎖付的現象. 判定基準:螺孔滑牙、螺絲鬆動不可.
螺孔裂
現象描述:螺絲多次鎖入或螺孔來料與螺孔型號不符或過大,造成螺孔發裂的現象. 判定基準:原則上裂不可.
鎖付不良現象
螺絲打花、生銹
現象描述:鎖付時作業不當造成的打花現象及螺絲被氧化造成生銹. 判定基準:外觀面為NG,非外觀面時依客戶要求.
螺絲用錯、螺絲欠鎖付
現象描述:作業者作業失誤造成螺絲用錯、螺絲欠鎖付. 判定基準:螺絲用錯、欠鎖付不可
5.握住電動起子微向下施力,食指啟動開關即鎖付; 6.起子工作停止轉動,螺絲与工作物緊密結合,食子放松,起子放下;

电动起子操作规程

电动起子操作规程一．适用范围：电动起子二．作业前准备：2.1检查电压是否正常。

2.2根据被锁螺丝的形状，配备好起子头。

2.3调置好被锁付产品的扭力三．操作方法：3.1接上或卸下起子头时，以指尖将起子帽向上推。

3.2插入电源并将开关设在“ F”位置，装上起子头，预先调整锁紧螺丝所需扭力段的位置。

3.3手按开关压板式起动，按扣板机拉向自已的方向，然后开关就会打开“ON来启动马达运转，开始操作锁螺丝。

当螺丝锁付超出设定扭力时，离合器会自动打滑，起子头停止转动，作业完成。

3.4当手按开关压板放开时，起子电源就关闭，马达停止工作，如此重复操作可继续使用，如要松开螺丝时，开关应放在“ R”置，按上述操作即可完成。

3.5调整扭力由底部之扭力调整环来调整，其机身本身段数并不代表输出扭力值，以扭力表来表示。

3.6 起子头调整扭力段数和本身输出扭力关系，如图：扭力表表示：8 ------ | ----- 20KG.f6 ------ | ----- 15KG.f4 ------ | ----- 10KG.f2 ------ |5KG.f 扭力对照表四．注意事项：4.1在插头插座以前，应使开关定位OFF注意电源电压是否适合该机使用，当螺丝机不使用或断电时应将插头拨开。

4.2使用时，不要把扭力调整设定超过刻度段数“8。

”4.3在更换起子头时，一定要将电源插头拨离电源插座，且关闭螺丝刀电源。

4.4使用时，不要故意丢或摔撞击此螺丝刀。

五．维修及保养：5.1每天作业完成后，应清洁保养，以保寿命（不作记录）5.2连续使用时间过长，导致马达发热时应停止使用，待完全冷却后方可使用。
