FX-2111单道心电图机使用说明书
心电图机操作流程
1、物品准备：心电图机、导联电极、清水缸盛少量清水、刷子。
2、操作流程
程序
说明
1、解释目的、摆体位
取平卧位，暴露腕部，踝部，前胸部。
2、连接好肢体、胸前导联线
电极板放在肢体内侧，涂清水防止受干扰。
肢导：右红、右黑、左黄、左绿。
胸导：V1胸骨右缘第四肋间
V2胸骨左缘第四肋间
V3 V2和V4连线中点
5、关闭电源
整理导联线、物品。
注意事项：
1、如果有干扰，应检查电极板与皮肤连接是否良好，电极连线是否牢固，周围有无交流电，按滤波键除干扰。
2、装纸时注意反正，有光标的朝上面。
V4左锁骨中线与第五肋间交界处
V5左腋前线与V4同一水平
V6左腋脏波形。
4、打开开始/停止键
当出现正在分析字样后，等5—10秒，开始走纸。
当需要某一导联时，打开手动键，自动灯灭，打开导联切换键，可以选择相关的导联打开（I—F，V1—V6）。
当需要长Ⅱ导时，打开手动键，打开节律键，等亮，按开始键，可以单独做长Ⅱ导。
心电图机操作流程
V4-左锁骨中线第五肋间 V5-左腋前线平V4水平 V6-左腋中线平V4水平
5．正确描记各导联心电图
6．观察病情，注意保暖和保护患者隐私
7．关机，去除导联线，协助患者穿好衣服，整理床单位 8．整理用物，洗手
1．操作熟练正确。 效果评价
20分 2．关心爱护病人。 3．能识别正常和常见异常心电图波形。
15
心电图识别不对扣10 分
4 未观察病情扣2分
4 未整理床单元扣2分
5
用物处理不当扣3 分，未洗手扣2分
5
操作不熟练、不规范 扣3分
5 未关爱病人扣3分
10
心电图识别不对扣10 分
2 环境准备未做扣2分
1．解释并取得合作，并予适当体位（一般是平卧位或半坐卧位， 急诊抢救例外）
5 未解释扣2分
ቤተ መጻሕፍቲ ባይዱ
2．开机
3．暴露两手腕内侧、两下肢内踝，解开衣钮用生理盐水或酒精棉 球擦拭
4．正确连接导联电极
2 不会开机扣2分 5 未询问过敏口2分 10 连接不正确扣10分
肢体导联：红色-右腕，黄色-左腕，绿色-左内踝，黑色-右内踝

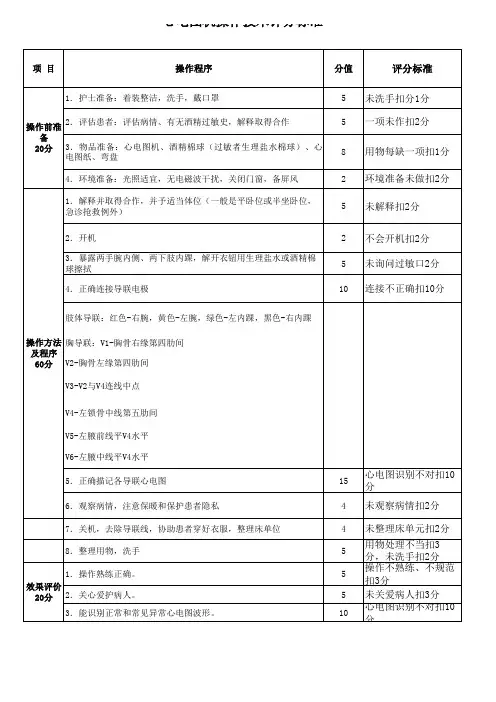

心电图机操作技术评分标准
项目
操作程序
分值
评分标准
1．护士准备：着装整洁，洗手，戴口罩
5 未洗手扣分1分
操作前准 2．评估患者：评估病情、有无酒精过敏史，解释取得合作
5 一项未作扣2分
备
20分 3．物品准备：心电图机、酒精棉球（过敏者生理盐水棉球）、心 电图纸、弯盘
8
用物每缺一项扣1分
4．环境准备：光照适宜，无电磁波干扰，关闭门窗，备屏风

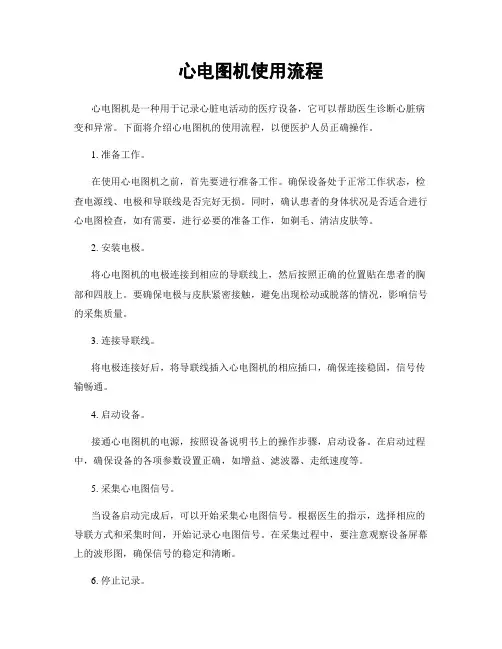

心电图机使用流程
心电图机使用流程心电图机是一种用于记录心脏电活动的医疗设备，它可以帮助医生诊断心脏病变和异常。
下面将介绍心电图机的使用流程，以便医护人员正确操作。
1. 准备工作。
在使用心电图机之前，首先要进行准备工作。
确保设备处于正常工作状态，检查电源线、电极和导联线是否完好无损。
同时，确认患者的身体状况是否适合进行心电图检查，如有需要，进行必要的准备工作，如剃毛、清洁皮肤等。
2. 安装电极。
将心电图机的电极连接到相应的导联线上，然后按照正确的位置贴在患者的胸部和四肢上。
要确保电极与皮肤紧密接触，避免出现松动或脱落的情况，影响信号的采集质量。
3. 连接导联线。
将电极连接好后，将导联线插入心电图机的相应插口，确保连接稳固，信号传输畅通。
4. 启动设备。
接通心电图机的电源，按照设备说明书上的操作步骤，启动设备。
在启动过程中，确保设备的各项参数设置正确，如增益、滤波器、走纸速度等。
5. 采集心电图信号。
当设备启动完成后，可以开始采集心电图信号。
根据医生的指示，选择相应的导联方式和采集时间，开始记录心电图信号。
在采集过程中，要注意观察设备屏幕上的波形图，确保信号的稳定和清晰。
6. 停止记录。
当采集完成后，按照设备说明书上的操作步骤，停止记录心电图信号。
然后将电极和导联线从患者身上取下，清洁和消毒电极，做好设备的后续处理工作。
7. 结束操作。
最后，关闭心电图机的电源，将设备恢复到待机状态，清理和整理工作台，做好设备的日常维护和保养工作，以确保设备的正常使用和延长使用寿命。
以上就是心电图机的使用流程，正确的操作流程能够保证心电图信号的准确性和可靠性，有助于医生进行准确的诊断和治疗。
在使用心电图机时，医护人员要严格按照操作规程进行操作，确保患者的安全和健康。
心电图机的使用
心电图机操作方法心电图机操作方法是内科诊疗技术常见知识，是内科主治医师需要了解的，医学教育|网整理相关知识如下：目的：描述心电图机的标准操作规程及一般维护。
范围：适用于心电图机的操作。
规程：心电图检查是内科的常规检查。
【准备工作】1、检查心电图机各项工作性能是否正常，各附件是否齐全。
2、检查电源和地线或充电状态。
3、调节走纸速度的电压于标准状态。
【操作方法】1、手动方式操作（1）将电源开关拨至ON位置，打开电源。
（2）按下AUTO/MANU键，消灭显示器上的AUTO指示，使本机处于手动方式操作（3）校正心电图机的走纸速度、画笔的位置和温度，并打击标准电压，校正后使其10mm=1mV.（4）按导联旋钮开关顺序，逐个拨动开关，按次序记录Ⅰ、Ⅱ、Ⅲ、aVR、aVL、aVF、V1、V2、V3、V4、V5、V6十二个导联的心电图。
（5）检查完后再核对一遍有无遗漏、伪差等，并在心电图纸上标好导联名称，受检查姓名及检查时间。
（6）将导联开关旋回到“OFF”位，关闭电源开关，然后撤除各个导线。
手动方式自动方式的转换，只可在心电图机处于停止状态时（即START/STOP键处于STOP位置时）才能改变。
2、自动方式操作（1）打开电源，直至显示器上出现AUTO.（2）按下START/STOP键，键上的绿灯发亮，这时动作按照自动操作的规则来操作，在完成12个导联记录后，自动停止工作。
（3）关电源，在以自动方式作记录时，导联选择键和1mv键不起作用。
只有当START/STOP 键处于STOP位置时，才允许操作方式选择从自动（AUTO换到手动（MANU）。
常规心电图操作步骤：1.给受检查者讲解检查心电图的意义，告知检查无疼痛，无损害，打消顾虑，消除紧张情绪，使其肌肉放松，嘱其仰卧在检查床上。
2.接好地线，并再检查一遍接地是否可靠医学敎育|网搜集整理。
3.接好电源线，打开电源开关，进行机器预热。
4.按规定接好导联线，先将受检者的双侧腕部及两侧内踝上部暴露，并用酒精纱布擦洗脱脂，使皮肤发红。
心电图机的操作及心电监护仪的使用
• 胸骨的宽度因人而异，大约 在4cm左右。在胸骨两侧第四 肋间安放V1、V2时注意二者 的间距。
1.注意室温调节和检查环境的隐蔽性。
2.患者在准备检查前应充分休息，取仰卧位，放松肢体；如患者放置 电
极部位的皮肤污垢或毛发过多，应先清洁皮肤或剃毛。
3.在使用过程中患者和仪器只能通过导联线连接。应尽量避免不必要 的
操作步骤
7、监测SPO2：安放在合适部位红点照指甲 8、根据病人情况：设定报警限，打开报警系统 9、调至主屏。巡视监护并记录 10、停止监护：解释整理物品进行终末处理
•右上 (RA) ：胸骨 右缘锁 骨下方 ；靠近 右肩
·左上
(LA) ：胸
骨左 ·中缘间锁 (C骨)下： 胸方骨； 左靠缘近 第左4肩 •(左L肋；L下间)：
袖带的位置 与方向不对
•监护仪所测血氧饱和度与同时血气分 析所得的值相关性不高障碍分析：
• 常见原因为传感器放置位置不正确或光电检测管没有正对发光管。 • 传感器放在安有血压袖带、动脉导管或正在输液的肢臂。 • 病人休克或周围循环不良、血红蛋白偏低，会出现氧饱和度测不
到或读数偏低。 • 测量部位表皮增厚（如灰指甲），涂指甲油等影响测定值。
右臂 (RA/ 白)靠近右 锁骨中线, 就在锁骨 下方
左臂 (LA/黄) 靠近左 锁骨中 线,就在 锁骨下 方
• 电极片位置
• 1、RA： 右上 贴于右锁骨中线第二肋间 • 2、RL： 右下 贴于右腋中线第五肋间 • 3、LA： 左上 贴于左锁骨中线第二肋间 • 4、LL： 左下 贴于左腋中线第五肋间 • 5、V： 胸壁
干扰因素。
操作步骤
1、核对病人：解释目的 2、安置舒适体位 3、连接监护仪电源，打开主机开关 4、 根据监护内容，设置相应的监护通道 5、心电监测：暴露胸部，定位、清洁皮肤，连
心电图机操作规程及心电图的理论学习
了解正常心电图的生理意义，如心脏 的电兴奋传导过程等，有助于理解心 电图变化的临床意义。
正常心电图参数
心电图的参数如心率、PR间期、QT 间期等均需在正常范围内，超出范围 可能表示异常。
异常心电图的解读
异常心电图波形
掌握异常心电图波形特征，如P波、QRS波群、T波和U波等的变 化规律。
异常心电图参数
T波
代表心室的复极化过程，正常值在 0.10-0.20秒之间。
QT间期
代表心室肌细胞从开始兴奋到完全复 极化的时间，正常值在0.32-0.44秒 之间。
03
心电图的解读与诊断
正常心电图的解读
正常心电图波形
正常心电图的生理意义
正常心电图包括P波、QRS波群、T波 和U波等波形，各波形特征及正常范 围需熟练掌握。
开始记录
按下开始按钮，心电图 机将开始记录心电图。
停止记录
当心电图记录完成后， 按下停止按钮，并取下
导联线。
操作后注意事项
01
02
03
04
保存心电图
将记录下的心电图保存好，以 便后续分析和诊断。
清洁设备
使用适当的清洁剂擦拭心电图 机的外壳和导联线，保持设备
清洁。
定期校准
根据设备要求，定期对心电图 机进行校准，以确保其准确性
定期清洁心电图机的导联 线，可以使用酒精棉球轻 轻擦拭，注意避免损坏导 联线的绝缘层。
消毒
根据相关规定和标准，定 期对心电图机进行消毒处 理，可以采用紫外线消毒 或医用消毒剂擦拭。
心电图机的故障排除与维修
故障识别
熟悉常见故障的表现形式，如显 示屏不亮、导线接触不良等。
故障排除流程
遵循厂家提供的故障排除流程图， 逐步排查故障原因。
心电图机操作流程
调整时间常数
根据患者情况，适当调整 时间常数，使心电图波形 更加清晰、稳定。
操作经验分享
重视操作前准备
在操作前确保心电图机处 于良好状态，准备必要的 操作工具和记录纸等。
注意观察患者反应
在操作过程中，注意观察 患者的反应，及时与患者 沟通，了解患者的感受和 需求。
记录异常波形
对于异常的心电图波形， 应及时记录并报告给医生 ，以便医生根据心电图波 形分析患者的病情。
效果。
在更换新记录纸前，应先确认记 录纸的型号、规格与心电图机相
匹配。
注意及时更换记录纸和笔
在使用过程中，如发现记录纸 已用完，应及时更换新的记录
纸。
更换记录纸时，应避免将异物 掉入记录纸通道，以免造成故
障。
及时更换磨损的笔尖，以免影 响记录效果。在更换新笔尖前 ，应先清除旧的笔尖残留物。
04
操作误差及解决方案
将心电导联线正确连接到心电 图机的相应插孔中，注意正负
极的正确连接。
打开心电图机的电源开关，检 查机器是否正常启动。
打开记录纸和笔
打开心电图机上盖，将记录纸放入纸仓内，确保记录纸与 感应器之间紧密接触。
取出一支或多支干电池型或充电式的心电图记录笔，放置 在心电图机旁边。
调整心电图机参数
根据记录纸的类型和规格，调整心电图机的走纸速度、增益 、滤波器等参数。
注意心电图波形是否正常
观察心电图波形是否平稳、规 则，无异常波动。
注意电压、频率和波形是否正 常，如有异常需及时调整心电 图机参数。
在临床操作过程中，应避免将 异物插入心电图机插座中，以 免影响心电图波形。
确认心电图记录纸质量
选择质量可靠的心电图记录纸， 确保纸张质量良好。
心电图机的操作步骤
Ｖ１：探查电极放在胸骨右缘第４肋间。--红色 Ｖ２：探查电极放在胸骨左缘第４肋间。----黄色 Ｖ３：探查电极放在Ｖ2 与Ｖ４连线的中点。-----绿色 Ｖ４：探查电极放在锁骨中线与第５肋间的交点上。-----
（3）、评估周围环境，光照情况及有无电 磁波干扰。
精选课件
11
【操作程序】
1、洗手，戴口罩，准备用物（心电监测仪、治 疗盘内放电极片3-5片、纱布2块 ），将物品摆 放整齐，放于治疗车上。
2、检查电源与机器电压是否相符，机器性能是 否良好。
3、携治疗车至病人床旁，再次核对病人。 4、协助患者取平卧或半卧位。 5、打开电源开关，使心电监护仪处于备用状态。 6、将电极片与监护导联线相连。 7、用纱布清洁局部皮肤。
心电图机的操作步骤
精选课件
1
【用物准备】
心电图机及其导线，生理盐水 棉 签，污物桶。
精选课件
2
【操作步骤】
1、对环境的要求： （1）、室内要求保暖（不低于18℃），以避免因
寒冷而引起的肌电干扰。 （2）、使用交流电源的心电图机必须连接可靠的
专用地线。 （3）、放置心电图机的位置应使其电源线尽可能
远离检查床和导联电缆，床旁不要摆放其它电器 及穿行的电源线。 （4）、检查床的宽度不应窄于80cm。
精选课件
3
2、准备工作 （1）、向受检者做好解释工作，消除紧张
心理。
（2）、检查前受检者应充分休息，检查时 放松肢体，保持平静呼吸。
（3）、打开电源，预热。
精选课件
心电图机的操作步骤ppt课件
名。 （2）、向病人解释心电监测的目的、方法， 检查皮肤情况（无过敏及溃烂），取得配合。 （3）、评估周围环境，光照情况及有无电 磁波干扰。
