MapInfo创建图层
第二部分：制作MapInfo带扇区的图层
MapInfo系列教程
---制作人：王鹏辉第二部分：如何制作带扇区的图层
1、打开MapInfo软件
图例: 选择【取消】
2、打开插件
图例: 选择【确定】
3、导入sitedata.txt数据
图例1: 选择【】=>【】导入sitedatd.txt表
图例2: 取消的√，如图所示，然后点击【确定】
图例3:打开sitedata.txt表，导入数据
图例4:导入数据完成后，右下角会显示
点击关闭即可。
4、修改表结构
图例1:选择【表】=>【维护】=>【表结构】
图例2:选择【表】=>【维护】=>【表结构】，打开如下对话窗
图例3: 选择【CELL】, 【类型】设为【字符型】，如图
所示。
【宽度】设为【8或10】，如图所示。
图例4: 选择【CI】, 【类型】设为【字符型】，如图
所示。
【宽度】设为【8或10】，如图所示。
然后点击【确定】。
5、创建扇区图层
图例1: 选择【】=>【】
图例2: 选择【】=>【】，确定后弹出如下对话窗
把上面对话窗设置能下图格式，然后点击
等待完成扇区生成………….
扇区生成完成，吼吼吼！！！
通过图层控制，可以让扇区显示站名，站号，载频配置等数据，如下图所示：。
MapInfo-地理化图层制作
制作MAPINFO地图：
1、先把EXCEL表（表的第一列最好是站名，到时在地图上才可显示站名）转存为txt（制
表符分隔）文件。
注意保存类型：文本文件（制表符分隔）
在转换文件格式时，会弹出各种窗口问是否，全部选择“是”就行了，转换成功后，关掉EXCEL文件。
2、然后在MAPINFO打开txt文件：在打开文件时，文件类型注意是：带定界符的ASCII(*.txt)
3、打开文件时，如下图配置操作选项：按下图选好分界符、文件字符集、以第一行作为列标题（打沟）
4、在菜单表中，创建点
5、设置如下图。
注意：1、为表创建点（选择要转成图层的文件名）2、使用符号（自己选符号形状及颜色）3、取得X坐标的列（选择经度）4、取得Y坐标的列（选择纬度）
6、确定后就OK啦，完成图层制作。
最后在MAPINFO即可打开图层文件。
MapInfo简易操作流程
MapInfo简易操作流程MapInfo简易操作流程地图数据数字化采集需解决的⼏个问题：1、地图投影与栅格图像配准；2、图层（表）的管理；3、地图要素采集（点、线、⾯、注记的采集）与编辑；4、数据输出与格式转换。
⽬标：1、掌握地图扫描⽮量化的基本原理、⽅法和步骤。
2、熟悉MapInfo主要绘图和编辑⼯具的使⽤。
3、掌握表的相关操作。
要求：注意将采集数据及时进⾏保存。
⼀、地图投影与栅格图像配准在产⽣⽮量地图之前必须配准栅格地图，以便使MapInfo在显⽰每⼀层⽮量图像时能准确定位，并完成地理计算。
1）选择“⽂件＞打开表”，从“⽂件类型”下拉列表中选择“栅格图像”。
2）选中要打开的栅格图像⽂件并选择“打开”。
MapInfo显⽰“图像配准”对话框“你想简单地显⽰未配准的图像，或配准它使它具有地理坐标？”，选择“配准”，该栅格图像的⼀个预览出现在对话框的下半段。
3）通过选择“投影”按钮并完成“选择投影”对话框来设定该图像的地图投影。
如果通过扫描纸张地图创建栅格图像，该纸张地图应包含所⽤的地图投影信息。
如果不能确定地图投影，使⽤缺省地图投影（经/纬度）。
4）把⿏标移到对话框下半段的预览图像上，并移到⼀个已知地图坐标的点，再单击按钮。
MapInfo显⽰“增加控制点”对话框。
5）通过输⼊对应于在地图图像上单击位置的地图坐标，完成“增加控制点”对话框。
选择“确定”。
6）重复步骤4）和5），直到输⼊最少四个控制点。
在X坐标输⼊经度，在Y坐标上输⼊纬度。
⼆、图层（表）的管理根据本次任务的需要，分别建⽴市级居民地、县级居民地、乡镇居民地、村级居民地、铁路、⾼速公路、规划⾼速、国道、省道、县道、省界、市界、县界、乡镇界、河流、沟渠、注记等图层（表）。
以上未列出的其他要素可视重要性进⾏采集。
每⼀个图层的表结构都包含两个字段：代码字符型（10）；名称字符型（20）。
1、新建表⾸先需要创建新的⽂件来放置地图对象。
1）选择“⽂件＞新建表”，弹出“新建表对话框”。
Mapinfo图层制作-新版网优图层工具V3.0
Mapinfo图层制作-新版网优图层工具V3.0
1概述
RF优化过程中，常常需要用到 GENEX Probe 等软件进行现场拉网数据分析，而在此过程中，为了快速判断模三干扰情况及调整方式，我们便需借助图层制作工具使该情况更加直观、快速的表现出来。
2制作工具
基站模三图层制作，可借助Ceeltool，RNOHelper等多种Mapinfo 图层制作插件来实现，但该类插件往往制作速度较慢且步骤繁琐，这里便介绍一种较快捷的制作方式——新版网优图层工具V3.0。
3步骤3.1打开工具
3.2导入工参
注意：不选Height，否则无法制作。
3.4导入mapinfo
前后数据情况：
3.6导入Tab文件及地图
3.7修改站点显示名称1、右键选择图层属性
2、修改显示属性
3.8制作完成
4总结
相对于Ceeltool，RNOHelper等多种Mapinfo图层制作插件，该工具制作的图层在完整性上稍逊一筹，但得益于它的制作快速、步骤简洁等特点，该工具仍不失为一种方便的RF优化图层制作途径，在一些特定的情景中，一样也能为我们的日常工作提供不可或缺的帮助。

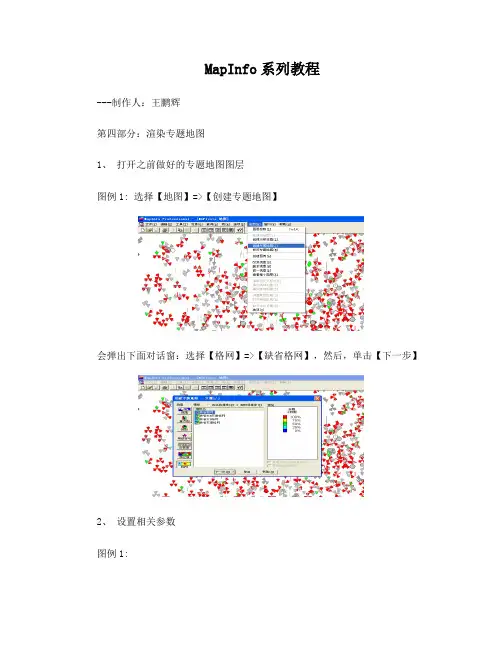

制作MapInfo渲染图层
MapInfo系列教程
---制作人：王鹏辉
第四部分：渲染专题地图
1、打开之前做好的专题地图图层
图例1: 选择【地图】=>【创建专题地图】
会弹出下面对话窗：选择【格网】=>【缺省格网】，然后，单击【下一步】
2、设置相关参数
图例1:
【表】选择【MTPsite】，【字段】选择【话务量（语音）】;
前打√，如图
所示;
格网选项里的【表】选【无】。
保存位置，自己可以更改，设置好的参数如图所示：
然后，单击【下一步】
点击【设置】：【单元大小】设置成0.1，其他数值不变。
然后，点击【确定】
再点击点击【样式】：【方法】选择【自定义范围】，【变形数】选择【5】，【值】的颜色分别设置成灰，绿，蓝，黄，红，数值分别设成：
0,10,20,30,200.其他数值不变。
然后，点击【确定】。
其他参数不变。
设置好的参数如下图所示：
然后，点击【确定】，等待渲染图层完成，嘿嘿…
完成喽，吼吼吼…。

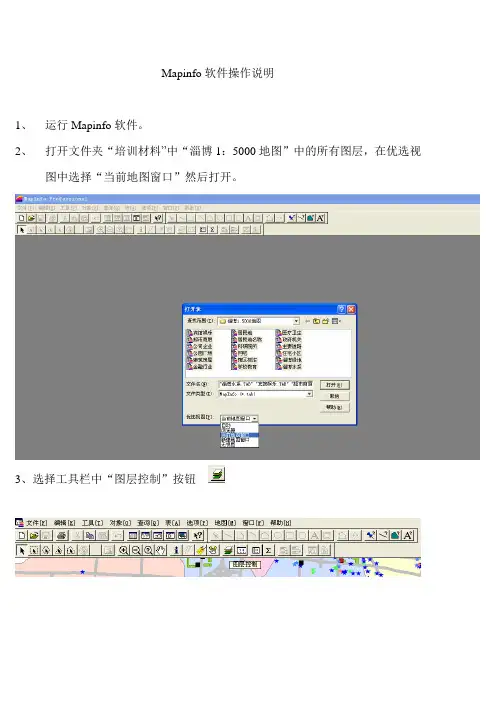

mapinfo软件操作说明
Mapinfo软件操作说明
1、运行Mapinfo软件。
2、打开文件夹“培训材料”中“淄博1：5000地图”中的所有图层，在优选视
图中选择“当前地图窗口”然后打开。
3、选择工具栏中“图层控制”按钮
4、在打开的“图层控制”窗口中把政府机关、医疗卫生、学校教育、辖区标
注、网吧、科研院所、居民地名称、金融行业、公园广场、公司企业、超市商厦、宾馆娱乐、住宅小区、主要道路带有黄色标签的选项勾选，点击“确定”
5、用放大工具，或者缩小工具，在地图上单击可以放大地图，用
平移工具，可以拖动地图到任意位置，找到所管辖的辖区，开始标注。
6、点击左下角“编辑”再出现的框中选择“辖区标注”，先添加的建筑物、名
称及道路都标注到此图层。
7、添加点：选择符号工具在需要添加名称的地方点击，然后点击信息工
具，在添加的符号上点击一下，在出现的信息工具框中选择“辖区标注”然后输入名称。
8、删除点：选择“选择”工具在需要删除的信息点上点击，然后查看
左下角选中哪个图层即编辑那个图层，按delete键即可。
9、修改点：用信息工具修改点的名称，用选择工具拖动点的位置，可进
行修改。
10、添加路：选择折线工具，在地图上可以折线的样式画道路，然后用信
息工具为折线添加名称。
11、修改路：用选择工具选中路线，然后编辑选中的图层，点击整形工具，
然后编辑路线上各个可编辑的点即可。
12、删除路：用选择工具选中路线，然后编辑选中的图层，按delete键删除即
可。
13、编辑完成后点击保存。
mapInfo图层制作
A
9
4G专题图层制作
6、 4G流量专题图层
从4G流量专题图层明显看出，市区老城商圈、辉县孟庄、卫辉唐庄、长 垣魏庄以及原阳桥北等区域的小区级流量超过2GB，为流量高热区域。
4G图层制作
新乡移动网优班 张纳伟 2015年7月10日
A
1
4G图层制作展示
1、4G图层制作软件及相关文件要求
1、Mapinfo10.5以上 2、RNOHelper_V1.1.8_Beta1
1、4G工参信息（模板） 2、LTE小区配置参数明细 3、LTE24小时数据流量（专题图层）
A
2
4G图层制作展示
A
5
4G图层制作
3、 导入4G工参表，生成图层
点击扇区图层制作按钮，为了区分2G图层，线条颜色改为黑色，点击OK 后弹出选择工参原始数据窗口，选择4G工参信息20150709XX，打开
A
6
4G图层制作
4、 4G扇区图层制作完成
A
7
4G图层制作
4、 4G扇区图层制作完成
A
8
4G专题图层制作
5、 制作4G流量专题图层
2、4G图层制作展示
A
3
4G图层制作
1、 安装Mapinfo10.5及添加插件 安装10.5后添加RNOHelper插件，方法和添加一般插件一样
A
4
4G图层制作
2、 4G工参模板制作
工参模板表头如下图表为例所示： 1、红色列必填，否则无法制作扇区，不可以删除表头； 2、黄色列尽量填写，在使用核查或规划功能时会涉及到，不可以删除表头； 3、蓝色列内容可有可无，可自行添加其它列；
mapinfo软件操作方法
Mapinfo软件常用操作以MAPINFO11.0中文版为例进行说明。
一、新建图层操作无效覆盖区域、物理网格、逻辑网格分别建立图层。
顶端菜单：“文件->新建表”：图1新建表步骤1图示出现“新建表窗口”如下：图2新建表步骤2图示在“新建表窗口”中选择Open New Mapper，如果已经打开了一个地图窗口，也可以选择Add to Current Mapper。
选择Create New 创建一个新的表结构。
点击“Create…”按钮，出现“新建表结构”的窗口如下：图3新建表步骤3图示在“新建表结构窗口”的下部输入Name、Type、Width用于定义字段的名字、类型和长度。
每输入完一个字段Name、Type和Width，点击窗口右上部的Add Field 按钮进入下一个字段的定义。
各图层字段要求见附件二。
所有字段定义完成后，点击“新建表结构窗口”下部的Create…按钮，出现如下保存窗口，选择合适的路径，输入文件名后保存tab文件，保存类型选择默认的tab文件。
图4新建表步骤4图示经过以上操作，空白的网格图层就新建并定义好了。
二、网格划分及去除重叠区域方法1)网格划分方法步骤一、使用顶端菜单：“文件->打开”或工具栏上的“打开”按钮，打开各参考图层（如各种场景地理图层、市场营销网格、网优网格、综合接入区、业务量、用户数、集团客户及大客户等，使用较高版本的Mapinfo打开航空图）；步骤二、与步骤一同样的方法打开前一节建立的空白网格图层，并设置网格图层可编辑，如下图：图11网格划分示意图1步骤三、网格图层设置为可编辑后，使用“多边形”绘图工具开始绘制物理网格，如下图：图12网格划分示意图2步骤四、从独立的校园、景区、乡镇镇区、交通枢纽、CBD、党政机关、大型聚集场馆、地标性建筑区域、产业园区、高层住宅区等区域开始，参考各图层的边界，绘制物理网格，相同性质的区域可适度连片。
如下图红色线条为物理网格，圈定了广州中医药大学和广东药学院，并进行了周围相同性质建筑的适当连片，参考了23类场景边界、营销网格边界、网优网格边界、综合接入区边界、航空图的街道和建筑物、业务量图层、用户数图层、室分建筑物库等；图13网格划分示意图3步骤五、检查并设置网格图层处于可选择状态，如下图：图14网格划分示意图4步骤六、使用“信息”工具，并点击刚画好的网格，对网格的“序号”、“网格编号”、“网格名称”、“业务区”四个字段进行编辑填写，其他字段后续再进行批量处理（每画好一个网格可进行字段编辑并保存图层）。
MapInfo系列教程
规划方案设计与实施
基于MapInfo的规划方案设计
利用MapInfo的空间分析功能，可以对城市空间结构进行深入分析，发现潜在问题和优化方向。在此基础上，可 以设计针对性的规划方案，如土地利用规划、交通规划、公共设施布局规划等。
规划方案的实施与监控
在规划方案实施过程中，MapInfo可以用于监控实施进度和效果。通过定期更新数据和进行空间分析，可以及时 发现并解决问题，确保规划目标的顺利实现。
图层编辑与属性修改
02
MapInfo允许用户对图层进行编辑，包括添加、删除、修改要
素等，同时支持修改图层的属性信息。
图层符号化与样式设置
03
用户可以为图层设置不同的符号和样式，以区分不同的要素和
类别，使地图更加直观易懂。
属性数据编辑与查询
属性数据编辑
MapInfo提供强大的属性数据编辑功能，用户可以直接在属性表中修改数据，或者通过SQL 语句进行批量更新。
属性数据查询
支持多种查询方式，包括简单查询、高级查询和SQL查询等，用户可以根据需要快速定位到 所需数据。
查询结果展示与导出
查询结果可以直接在地图上高亮显示或者以列表形式展示，同时支持将查询结果导出为Excel、 CSV等格式。
03
地图可视化与表达
Chapter
符号设置与调整
基础符号设置
在MapInfo中，用户可以通过符 号管理器选择、修改和创建符号。 基础符号包括点、线、面等，每
快捷键使用
如Ctrl+N新建文件，Ctrl+O打开文件，Ctrl+S保 存文件，Ctrl+C复制对象，Ctrl+V粘贴对象等。同 时，MapInfo还支持自定义快捷键设置，提高操作 效率。
手把手教你用MapInfo工具制作专题地图和渲染图
手把手教你用MapInfo工具制作专题地图和渲染图Mapinfo在日常规划中的应用（1.0）目录一、Mapinfo简介 (3)二、专题地图 (5)三、图层叠加查询 (18)四、总结 (31)一、MapInfo简介MapInfo是美国MapInfo公司的桌面地理信息系统软件，是一种数据可视化、信息地图化的桌面解决方案。
它依据地图及其应用的概念、采用办公自动化的操作、集成多种数据库数据、融合计算机地图方法、使用地理数据库技术、加入了地理信息系统分析功能，形成了极具实用价值的、可以为各行各业所用的大众化小型软件系统。
MapInfo 含义是“Mapping + Information（地图+信息）”即：地图对象+属性数据。
对于无线网络规划和优化来说，使用MapInfo可以体现具体站点和周边地理信息的关系。
同时，相对于更加直观的Google Earth，MapInfo 的优势在于能够结合具体的小区属性（如载频数、话务量、拥塞情况等），采用不同的颜色来进行表现；或针对某一区域，用栅格渲染的方式体现出单位面积内的载频密度、话务密度等信息。
从而让网络规划、优化人员能够直观地看出某个区域内，网络的问题在哪里，或者具体小区的主要问题是什么。
从而进行更有针对性的分析，制定有效的解决方案。
这就是我们下文中将会重点介绍的“专题地图”功能。
同时，通过对MapInfo图层相互叠加、查询，可以方便地批量确定新建基站的地理属性，如所属行政区、是否二环内等。
这就避免了对每一个基站的人工查询，提高了工作效率。
这就是我们下文将会提到的另外一个主要功能：选择查询。
二、专题地图专题地图是MapInfo 在规划工作中最为常用的功能之一。
顾名思义，“专题”地图就是利用已有的地图图层中的某一个“专题”字段——如小区的载频数、话务量、用塞率等，通过不同的颜色、形状，在地图上直观地进行体现。
因此，在生成专题地图前，我们必须先建立一个可用的、包含我们所关心的信息的图层，如smartcheck 工具生成的CellDB，或者自行手动绘制的站点图。
MAPINFO使用、图层制作、路测分析交流
MAPINFO使用、图层制作、路测分析交流◆Mapinfo使用✧打开或关闭*.tab图层✧新建浏览窗口、地图窗口等✧查询及选择部分区域✧表转入转出✧工作空间*.wor维护✧常用工具条按键介绍◆图层制作✧创建*.tab图层，常用基础数据源*.xls/*.txt等，需包含经纬度信息✧创建点，符号样式选择✧图层控制✧保存装饰对象✧查看、编辑图层及自动标注✧创建专题地图✧GSM application7.3.MBX插件介绍（包括cell图层生成、邻区和切换图层生成、频点核查等）◆路测分析交流✧常用的路测软件鼎力、CDS、TEMS、华星等使用✧现场基站查勘、以及常用查勘设备使用（照相机、GPS和指南针等）✧常用TEMS软件使用、✧*.cel小区数据库制作✧DT测试目的及测试方法，依据不同的测试目的决定不同的测试方法。
1、评估和普查类型：按照测试的要求和相关的测试规范进行设置。
2、一直问题（比如用户投诉）验证型具体的问题类型：测试接通率，要采用短呼，尽可能在确定的时间内增加呼叫次数；测试掉话率，测试要采用长呼；测试切换，要采取长呼，来回反复测试；测试覆盖，要进行锁频采用长呼。
3、专项测试型：根据特定的要求采取针对性的测试。
✧CQT测试目的及测试方法：根据不同的测试目的决定不同的测试方法。
1、评估和普查类型：按照测试的要求和相关的测试规范进行设置。
2、一直问题（比如用户投诉）验证型例如：通话不清晰，断断续续；无法拨打电话或接听电话；没有信号；无法上网等。
3、专项测试型：根据特定的要求采取针对性的测试，例如：室内站扫频选择频点等。
✧路测常见问题有以下几类：（1）掉话（2）未接通（3）语音质量差（4）切换失败（5）弱覆盖✧上海移动DT测试考核指标：考核区域包含责任区的网格、干线、高速、铁路等✶指标统计公式如下：呼叫全程成功率=接通率*(1-掉话率)；接通率=主叫接通次数/主叫试呼次数*100%掉话率=主被叫掉话次数/主被叫接通次数*100%0-5级语音质量Quality=（0-5级采样点/0-7级采样点）*100%GMS语音质量=【RxQuality0-5级样本点数/总样本点数】*【在RxQuality0-5级占比范围内的MOS大于等于2.8样本点数/总样本点数】✧语音DT优化策略：●频率方面：优化频点规划，减少同邻频干扰对网络Dt测试的质量影响。
如何在MAPINFO图层打点、创建点及输入点(贴图)
如何在MAPINFO图层打点、创建点及输出点（贴图）
先把所要打点的小区经纬度输出为TXT格式，后面说用EXCEL格式的，其实都一样；最简单的步骤是“表——创建点”。
如果发现表——创建点是灰色的请看文章末端，O(∩_∩)O~，不会的童鞋再看下面按照图片的步骤来。
1、打开TXT文件
2、注意方框选择类型
3、根据自己需要，更改创建点大小；注意经纬度，数字大的是经度（中国）；
4、打开创建点的图层和地图图层
5、标注小区名称
6、EXCEL格式如果不能创建点，请注意选择范围，一般选择的范围是经纬度的区域，自己可更改。
7、转出自己选择点为TXT格式，注意选择类型，后面可粘贴到EXCEL格式。
8、最重要的是确定你所输出的每个小区都有经纬度，如果有一个小区经纬度为/#A，将不能创建点。
其实打点和输出点很简单，这里想给出个最详细的贴图，方便新手。
认为简单的别喷，O(∩_∩)O~！。
Mapinfo范围值专题图层制作方法
Mapinfo范围值专题图层制作方法
范围值专题
范围值专题就是按照设置的范围显示数据。
在反映数值和地理区域的关系时是很有用的。
以2I2C用户业务分布专题图制作为例，说明范围值图制作方法。
1.打开武威市物理网格图。
2.选择“地图”→“创建专题地图”菜单项。
如图1-2所示：
图1创建专题图菜单图图2范围图制作步骤1/3
3.在“创建专题地图-步骤1/3”对话框中选择“Ranges”,模
板选择“缺省区域范围”，双击“缺省区域范围”后如图3
所示：
图3范围图制作步骤2/3
4．在“创建专题地图-步骤2/3”中“字段”选择“套餐2I2C 用
户数人次”，如图4所示，单击“下一步”，显示如图5所示：
图4范围图制作步骤3/3图5范围图制作步骤范围、样式修改4.单击“范围”后，显示如图6所示，在“范围”中选择“自定义”，根据自己需求输入所需范围值，单击确定后即可生成专题图层。
5.在“选项”菜单中选择“显示专题图例窗口”，如图6所示：
图6 专题图例窗口显示。
MAPINF图层制作说明
1：将做好的PRC单独放在一个文件夹里；
2：打开PRC在最后加一列LENTH（可随意起名），将900、微蜂窝以及西门子的标为0.1，1800的标为0.2（也可按自己喜好填，这只是控制以后图形里小区主瓣的长短）；
3：将PRC另存为：“文本文件（制表符分隔）”
保存一律点“是”即便是“是否覆盖”也选“是”;
4: 打开MAPINF选用*.txt打开上步保存好的txt文件
5:打开后出现下图，File Character set conversion选最后一项并且勾上下面的选项
6：出来后点Piano里的Create Base Stations
7：双击选上上步做好的图层，注意改名以防止重名冲突，然后保存。
8：在出来的框里Length选最后一项
9：在Column里选自己在第二步命名的LENTH
10：选用经纬度来描点，点OK就行。
11：此时可能图层里没有可选项，点击表->维护->表结构
12：万事OK了。
