声控式音乐彩灯控制器的制作与调试
音乐节奏彩灯控制器设计
音乐节奏彩灯控制器设计本设计彩灯伴随音乐的节奏、大小、音调而变化的彩灯控制器。
使彩灯在艺术上有了很大的提高，本文的主要内容有以下几点：1、设计音乐信号放大电路。
2、555时基电路构成单稳态实现音乐大小控制彩灯。
3、555时基电路构成多谐电路实现音乐节奏控制彩灯。
4、设计滤波电路，实现音乐的音调控制彩灯。
第1章绪论随着科学的发展，人们生活水平的提高，人们不满足于吃饱穿暖，而要有更高的精神享受。
不论是思想，还是视觉，人们都在追求更高的美。
特别使在视觉方面，人们不满足于一种光，彩灯的诞生让人们是视觉对美有了更深的认识。
但现在市面上的音乐彩灯只是按照一定的方式闪烁，让人们感觉到十分的粗糙无味，更没有声音那样用震撼力，音乐彩灯的出现让我们既有了听觉上的享受，更有了精神上的享受。
但现在市面上的音乐彩灯只是按照音乐的一种方式闪烁，和音乐没多大关系，根本不能称为音乐彩灯。
本设计是一个音乐彩灯控制器，使其实用于家庭、商场、橱窗、舞厅、咖啡厅、公共广场等场所的摆设、装饰、广告、环境净化与美化，本电路的最大优点是可以实现音乐以三种方式控制彩灯的闪亮。
实现了音乐大小、节奏、音调的控制。
设计任务与要求（1）设计一个音乐声响与彩灯灯光相互组合的彩灯控制电路。
（2）有三路不同控制方法的彩灯，用不同颜色的LED表示。
（3）第一路为音乐节奏控制彩灯，按音乐节拍变换彩灯花样。
（4）第二路按音乐大小（信号幅度大小）控制彩灯，音量大时，彩灯亮度加大，反之亦然。
（5）第三路按因调高低（信号频率高低）控制彩。
第2章音乐大小控制彩灯2.1系统设计思路音频在电信号中表现为多个正弦波叠加而形成。
音乐的大小就表现为是演唱者的声音的强弱起伏，它在音频信号中表现为正弦波的波峰和波谷，所以在他达到波峰时说明他的音量大。
在波谷是音量就小，所就需要一个触发电路使他在音量大的时候就彩灯发光，音量小的时候灯灭。
综合考虑：选择了NE555够成的单稳态电路，由于单稳态电路是低电平触发所以还需要一个反相放大器。
彩灯控制器的设计与调试1
彩灯控制器的设计与调试
一、实验目的
1.了解彩灯工艺过程。
2.掌握数字电路常用芯片的功能及使用方法。
3.学会数字电路的设计方法和调试方法。
二、实验仪器及元件
1．示波器 1台
2．万用表 1块
3．集成芯片：74LS194、74LS74、74LS90、74LS139、74LS160、74LS04、74LS00、NE556。
4．电阻、电容、LED灯若干。
三、设计任务
设计四路彩灯，其实现以下功能：
1．实现循环流水的效果；
2．在1实验基础上，实现在实验台的亮灯能够从中间向两边移动（用16个LED灯实现）；3．在1实验基础上，实现在实验台的亮灯能够从中间向两边移动，再从两端向中间移动的效果（用16个LED灯实现）；
4．在1实验基础上，分别实现在实验台的亮灯如图1、图2、图3、图4顺序亮灯效果。
图1
图2
图3
图4
四、设计具体步骤：
1、建立系统框图；
2、进行系统论证；
3、选择器件，进行电路设计；
4、上机仿真,进行系统调试。
5、进行实际安装调试。
六、实验报告
1、完整写出电路设计及分析验证过程，并画出电路图，如有仿真结果，请将仿真结果附在报告中。
2、说明电路的测试原理，写出调试和测试方法。
3、将测试结果进行分析。
4、对实验中发生及发现的问题进行分析。
七、芯片管脚图
74LS194管脚图。

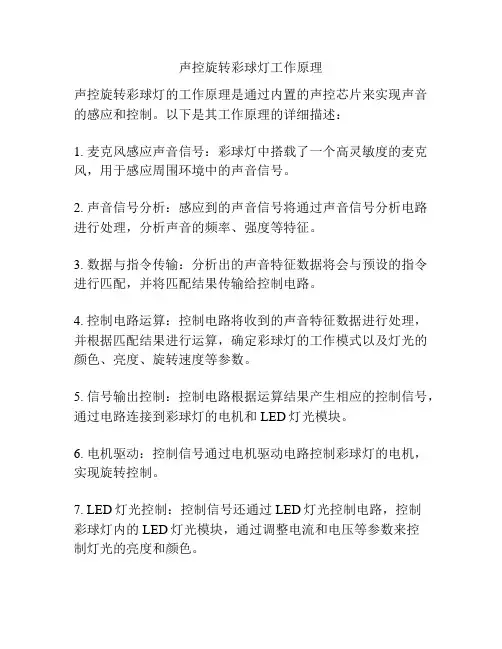

声控旋转彩球灯工作原理
声控旋转彩球灯工作原理
声控旋转彩球灯的工作原理是通过内置的声控芯片来实现声音的感应和控制。
以下是其工作原理的详细描述：
1. 麦克风感应声音信号：彩球灯中搭载了一个高灵敏度的麦克风，用于感应周围环境中的声音信号。
2. 声音信号分析：感应到的声音信号将通过声音信号分析电路进行处理，分析声音的频率、强度等特征。
3. 数据与指令传输：分析出的声音特征数据将会与预设的指令进行匹配，并将匹配结果传输给控制电路。
4. 控制电路运算：控制电路将收到的声音特征数据进行处理，并根据匹配结果进行运算，确定彩球灯的工作模式以及灯光的颜色、亮度、旋转速度等参数。
5. 信号输出控制：控制电路根据运算结果产生相应的控制信号，通过电路连接到彩球灯的电机和LED灯光模块。
6. 电机驱动：控制信号通过电机驱动电路控制彩球灯的电机，实现旋转控制。
7. LED灯光控制：控制信号还通过LED灯光控制电路，控制
彩球灯内的LED灯光模块，通过调整电流和电压等参数来控
制灯光的亮度和颜色。
8. 反馈与维护：彩球灯可能还搭载了反馈电路用于检测灯泡、电机等元件的工作状况，并根据需要进行自动修复或报警。
这就是声控旋转彩球灯的工作原理。
通过麦克风感应声音信号，经过数据分析和运算，控制电路产生相应的控制信号，驱动电机旋转和控制LED灯光模块，从而实现声控旋转彩球灯的功能。

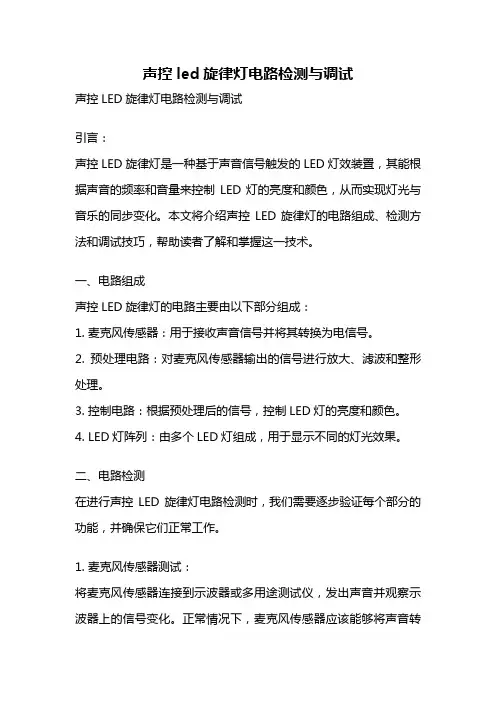

声控led旋律灯电路检测与调试
声控led旋律灯电路检测与调试声控LED旋律灯电路检测与调试引言：声控LED旋律灯是一种基于声音信号触发的LED灯效装置，其能根据声音的频率和音量来控制LED灯的亮度和颜色，从而实现灯光与音乐的同步变化。
本文将介绍声控LED旋律灯的电路组成、检测方法和调试技巧，帮助读者了解和掌握这一技术。
一、电路组成声控LED旋律灯的电路主要由以下部分组成：1. 麦克风传感器：用于接收声音信号并将其转换为电信号。
2. 预处理电路：对麦克风传感器输出的信号进行放大、滤波和整形处理。
3. 控制电路：根据预处理后的信号，控制LED灯的亮度和颜色。
4. LED灯阵列：由多个LED灯组成，用于显示不同的灯光效果。
二、电路检测在进行声控LED旋律灯电路检测时，我们需要逐步验证每个部分的功能，并确保它们正常工作。
1. 麦克风传感器测试：将麦克风传感器连接到示波器或多用途测试仪，发出声音并观察示波器上的信号变化。
正常情况下，麦克风传感器应该能够将声音转换为电信号并输出。
2. 预处理电路测试：将麦克风传感器的输出信号连接到示波器或多用途测试仪，观察信号放大和整形的效果。
应该能够看到信号被放大并变得更加稳定。
3. 控制电路测试：将预处理电路的输出信号连接到控制电路，观察LED灯的亮度和颜色变化。
根据声音的频率和音量，LED灯应该能够同步变化并显示出不同的灯光效果。
三、电路调试在进行声控LED旋律灯电路调试时，我们需要根据实际情况进行一系列的调整和优化，以达到预期的效果。
1. 麦克风传感器调试：根据实际环境中的声音情况，调整麦克风传感器的增益和灵敏度，使其能够准确地接收到声音信号，并避免受到噪声的干扰。
2. 预处理电路调试：根据实际的信号需求，调整预处理电路中的放大倍数和滤波参数，使其能够对声音信号进行适当的放大和滤波处理，以减少噪声干扰和提高信号的稳定性。
3. 控制电路调试：根据不同的灯光效果要求，调整控制电路中的亮度和颜色控制参数，使LED灯能够同步变化，并显示出理想的灯光效果。
音乐彩灯控制器(完整版)
目录一、设计方案简介 (02)设计内容、设计要求、软件学习、实验原理图、电力系统概述、试验结构分块二、设计条件及主要参数表 (05)电源电路、语音信号的输入、放大部分、滤波选频部分、整流器的工作原理与设计、阶梯波与同步脉冲实现幅度控制、输出显示部分三、设计主要参数计算 (13)音乐彩灯控制器原理电路图四、设计结果 (14)仿真电路图及仿真结果五、实验结果分析 (15)实验工作原理六、设计评述 (16)心得体会七、参考文献 (18)一、设计方案简介音乐彩灯控制器是用音乐信号控制多组颜色的彩灯，利用其亮度变化反映音乐信号的强弱，从而使灯的变化规律与音频信号的规律及点评大小相对应，是一种将听信号转换为是信号的装置，用来调节听众欣赏音乐时候的气氛和情绪。
1、设计内容设计一台音乐声响与彩灯灯光相互组合的彩灯控制电路。
要求电路把输入的音乐信号分成高、中、低三个频段，并分别控制三种颜色的灯。
每组彩灯的亮度随各自输入音乐信号大小分八个等级。
输入信号最大时彩灯最亮。
当输入信号的幅度小于10mV时，要求彩灯全mie。
2、设计要求高频段2000~4000Hz,控制蓝灯；中频段500~1200Hz,控制绿灯；低频段50~250Hz,控制红灯；电源电压交流220V，输入音乐信号≧10mV.。
3、PROTEL软件学习：（1）首先建立一个专用文件夹，用以集中存放相关电路设计文件，便于管理；（2）当直接双击“PROTEL99SE”图标后，进入第一层“Design Explorer”设计管理器窗口；（3）在这个窗口中，可对设计数据库建立等操作，首先要建立一个新的设计数据库。
点击File/New命令出现建立新的设计数据库路径对话框；（4）建立设计数据库后，就要建立需要的各种电路设计文件。
在进入一个设计数据库后，执行File/New命令后弹出新文档对话框，选择要增加文件类型后单击OK，新建电路设计文件及添加到了设计数据库中。
（5）文件的操作。
声控LED旋律灯制作报告
声控LED旋律灯制作报告一.电路原理图二.基本原理分析：该电路由电源电路，声音传感器放大电路，LED发光显示电路组成。
声音传感器将声音信号转化为电压信号，经电解电容C1耦合，再由S8050型的三级管Q1放大，再将放大后的信号送到S8050型三极管Q2的基级，控制其集电极的电压大小，从而达到控制加在LED灯上的电压的大小，进而控制其亮度。
声音越大，LED灯就越亮。
三.安装制作调试过程:1.设计各元器件的位置，尽量整齐美观，便于焊接和连接。
2.从较矮元器件到较高元器件依次焊接。
3.选定电源的引线位置，焊接。
4.通过“走锡”的方式，根据电路图，将元器件引脚依次焊接起来。
5.接通电源，播放音乐，观察LED灯是否能同音乐强弱而暗灭。
6.测量电路的静态工作电流。
四.电路制作结果：1.在音乐播放时，LED灯可以正常暗灭。
2.电路静态工作电流为0.5mA。
五.实物正反面照片：六.电路制作感想：1.对焊接有了直接的认识，对声音传感器和放大电路也有了更深刻的认识。
2.焊接方法技巧有了更近一步的熟悉，对焊接程序也有也更清楚的认识。
3.动手能力有了很大提高。
4.当遇到问题的时候，要有耐心，积极地去思考，查阅资料。
焊接的时候要踏实，不能急躁。
多学习和借鉴别人会进步很快。
5.要多多练习和实践才能掌握和进步。
6.多多动手，设计和焊接电路可以让自己对课本上的知识理解更加深刻，还能学到课本上学不到的知识。
7.不管做任何事都要认真仔细，谨慎踏实。
七.感想和建议希望老师可以把课时加长，让我们可以学习更多知识，有更多实践机会！如有侵权请联系告知删除，感谢你们的配合！如有侵权请联系告知删除，感谢你们的配合！。
声控音乐彩灯(精)
声控音乐彩灯
彩灯控制器的电路如下图，R1、R2、D和C组成电阻降压半波整波电路，输出约3V的直流电供SCR的控制回路用。
压电陶瓷片HTD担任声-电换能器，平时调W使BG集电极输出低电平，SCR 关断，彩灯不亮。
当HTD接收到声波信号后，BG集电极电平升高，SCR即开通，所以彩灯能随室内收录机播出的音乐节奏而闪烁发光。
W可用来调节声控灵敏度，W由大调小时，声控灵敏度愈高，但W过小时，电灯常亮，这时就失去声控作用，使用调试时，将W由大逐渐调小至某一阻值时，电灯即点亮，再将W退回少许（即稍微调大），电灯就熄灭，这时声控灵敏度最高，离HTD二三米远处普通谈话声就能使彩灯闪烁。
如嫌灵敏度太高，只要将W调大些即可，电灯长亮不熄，表示BG的放大倍数β值过小，应更换β大些的三极管。
电阻均为1/8W碳膜电阻。
电子声控彩灯实训报告---彩灯控制器[11页].doc
![电子声控彩灯实训报告---彩灯控制器[11页].doc](https://img.taocdn.com/s3/m/61a6f22286c24028915f804d2b160b4e767f816a.png)
电⼦声控彩灯实训报告---彩灯控制器[11页].doc
⽪匠⽹—开放、共享、免费的咨询⽅案报告⽂库
咨询⼈⼠学习成长与交流平台
彩灯控制器
摘要：
彩灯控制器受环境声场控制，当环境⾳乐声响起或有⼈⾼声歌唱时，彩灯串能随演唱者歌声的强弱起伏⽽闪烁，⾮常有趣，好玩。
还此电路可⽤于家庭卡拉ok演唱会环境灯光的⽓氛渲染。
关键词：整流，滤波，稳压，放⼤
1、电路设计与分析
1.1电源
经整流桥，再通过电容滤波最后⽤7812稳压
1.2 放⼤器
采⽤9041进⾏放⼤使，得Vce=Vcc/2=6V
⽪匠⽹—开放、共享、免费的咨询⽅案报告⽂库
咨询⼈⼠学习成长与交流平台
1.3 滤波器设计
采⽤低通滤波设计
1.4单电源运放放⼤器设计
1.5整流单元
1.6⽐较放⼤触发单元
输⼊电压与基准电压进⾏⽐较，输⼊电压⼤于基准电压，使输出⾼电平，故LED灯亮，即完成声控。
1.7输出接⼝单元
1.8流⽔灯控制单元
⼆、调试与测试
1、调试：
通15v稳压，不会流⽔，不会声控，只显⽰指⽰灯亮。
经检测发现555芯⽚的4脚飞。
声控音乐彩灯
声控音乐彩灯一、摘要:本电路主要可分为三部分电路，第一部分是将接收来的音频信号放大，第二部分是将放大后的信号作为脉冲信号经过两次降频后降人不能感觉到的音频变化变为可感到的信号，第三部分是将低电压变化控制高电压来使的220V/15W彩灯发光。
此电路在有音频信号输入时，彩灯会随着音频信号的变化而闪动，音频信号频率越高彩灯闪动就越快。
此电路可用于舞台布景，酒吧、舞会、生日patty等的灯光设备，对环境起到一定的烘托作用。
二、原理说明:第一部分：放大电路如上图所示，输入的信号先经过电容C1虑去直流信号后经三极管V1第一次放大后电容C2再次滤波经V2再次放大，得到较高电压的信号，为下一接电路的工作做准备。
第二部分：计数器/译码分配器如上图所示，电路主要是两个集成芯片CD4017构成。
CD4017是十进制计数器/分频器，其内部由计数器及分频器两部分组成，由译码输出现实对脉冲的分配，整个输出时序就是Q0、Q1、Q2、Q3···、Q9依次出现与时钟同步的高电平，宽电平等于时钟周期。
CD4017有3个输入端（MR、CP0和CP1）,MR为清零端，当在MR端上加高电平或正脉冲时，其输出Q0为高电平，其余输出端（Q1～Q9)均为地电平.CP0和CP1是2个时钟输入端，若要用上升沿来计数，则信号有CP0端输入，若要下降沿来计数，则信号由CP1端输入。
CD4017有10个输出端（Q0～Q9)和1个进位输出端CO。
每输入10个计数脉冲，C0就可得到1个进位正脉冲，该进位输出信号可作为下一级的时钟信号，输出端依此变为高电平。
在C1中将11与15相接，即输入端14每输入9个信号时发生一次清零，达到降频的目的。
C2中将C1送来的信号分配开，并分在10个端子上得到顺序正脉冲，以达到降频、分频的目的。
第三部分：触发控制电路如上图所示，第二部分产生的高电平信号，先经过二极管整流后，再经过三极管的放大得到高电压来触发双向可控硅的导通，使得加在彩灯上220V交流电导通，彩灯发光。
音乐-彩灯控制器
电子技术课程设计音乐彩灯控制器第一部分: 实验总述音乐彩灯控制器是用音乐信号控制多组颜色的彩灯,利用其亮度变化反映音乐信号的强弱.从而使灯的变化规律与音频信号的规律及电平大小相对应，是一种将听信号转换为视信号的装置.用来调节听众欣赏音乐时候的气氛和情绪. 一.设计要求及技术指标设计音乐彩灯控制器,要求将输入音乐信号分为高,中,低三个频段,并且分别控制三种颜色的彩灯.每组彩灯的亮度随各自输入音乐信号大小分为八个等级.输入信号最大时,彩灯最亮.当输入信号的幅度小于10mv时,要求彩灯全亮.主要技术指标如下:基本部分:(1) 高频段 2000--4000HZ,控制黄灯(2) 中频短 500--1200HZ, 控制绿灯(3) 低频段 50--250HZ, 控制红灯(4) 电源电压交流220V,输入信号幅度>=10mv发挥部分:输入信号幅度小于10mv时,彩灯亮暗闪烁二.要求完成的任务(1)计算参数,安装调试设计的电路.(2)画出完整电路图,写出设计总结报告.第二部分:实验原理部分(一).设计框图及电路系统概述设计框图：电路系统概述：1．声音信号要分为三个频段，所以第一步要通过滤波器进行滤波，将音频信号按要求分为三个频段。
2．经过放大器把毫伏级的声音信号放大为与比较信号可比的信号。
由于直流信号才可比较，所以在进入比较器前先进行整流。
3．同步脉冲通过简易的数模转换产生阶梯波，放大后的信号与其比较产生高低电平，再和同步脉冲相与产生个数不同的脉冲去触发三极管，由触发脉冲的个数决定彩灯的亮度。
4．如果音乐信号小于10mV，用比较器产生高电平使或门的输出总为高电平，产生的高电平与1HZ的脉冲信号进行与，从而使灯亮暗闪烁。
(二).实验电路结构与分块电路原理由本实验设计要求可将试验电路基本分为七个组成部分,即1．电压转换部分2．语音信号的输入部分3．基本信号的放大部分4，滤波选频部分（核心）5．幅度控制部分6 .输出显示部分7．10毫伏比较扩展部分第三部分:各单元电路的设计方案及原理说明下面分别从以上几个分块电路说明该彩灯控制器的设计原理与过程.1.电源电路：由于实验给出电源为220V交流电，而实验所需芯片的工作电压大致在5－12V，故需要首先设计一个电压转换部分，将220V的交流电转换成5V，12V，相当于一个直流稳压源，以供数字和模拟芯片正常工作。
3-4 任务二 声控彩灯电路的制作与测试
文明生产
1.操作工位卫生良好。
2.全部操作过程井然有序无
杂乱无章的现象。
5
3.严格遵守工艺规程操作。
4.不浪费原材物料。
操作全过程中巡视检查记 分不符合技术要求扣1分/项。
备注
教师签字：
总分
请同学们组内互相评价打分，并做好自我评价。
同学评价分数（满分50分） 我给的分数： 原因：
任务二 声控彩灯电路的制作与测试
【学习内容】 一、声控彩灯电路的工作原理 二、电路元器件的检测 三、电路的安装与调试
一、任务引入
我们利用本章任务一学习的单向晶闸管就可以制作 一个简易的声控彩灯电子电路，发光二极管LED可以根 据音乐的节奏闪烁，十分有趣。现在我们就亲手实现它 吧。
二、任务技能演示
签名：
自我评价分数（满分50分） 收获的知识点 没有掌握的内容
应该改进之处
本项目总得分（各项目满分100分）：
学习过程得分
×20%+自评互评得分
×20%+项目评估得分
×60%=
分
【任务小结】
1. 声控彩灯电路的各个元器件的检测 2. 正确安装声控彩灯电路并进行调试
【课后作业】
1.简述声控彩灯电路的各个元器件的检测方法。 2.简述声控彩灯电路的工作原理。
5
4.不出现工伤事故和损坏工
具设备。
无故障者可直接得10分， 有故障者，排除故障能力较 差，排故不彻底者扣3分/项。 故障排除造成元件损坏者扣2 分/处，严重影响工件工作或 故障没有排除者扣全配分。
使用不当者扣除1分/处，损 坏者扣2分/处，严重损害者扣 全配分。
操作过程中巡视检查记分 不符合安全用电要求立即停 用并扣全配分。
声控彩灯电路工作原理
声控彩灯电路工作原理
嘿，朋友们！今天咱来唠唠声控彩灯电路的工作原理，这可真的超级有意思哦！
想象一下，你走进一个房间，只要拍拍手或者喊一声，那些彩灯就像听到了命令一样，“唰”地亮起来啦，就像舞台上的灯光听候着导演的指示，是不是超级神奇？这就和声控彩灯电路的工作原理有关啦！
声控彩灯电路呢，简单来说就是靠声音来控制彩灯的开关和变化。
这里面有个关键的小元件，就像是一个特别机灵的小耳朵，能听到咱们的声音哦。
比如说你大声叫一下，这个小耳朵立马就能接收到声音信号，然后把这个信号传送给电路里的其他部分。
这不就跟咱们听到朋友喊我们名字，然后回应一样嘛！
然后呢，电路里还有些像是智能指挥官的部分，它们会根据小耳朵传来的声音信号做出判断和反应。
当声音信号达到一定强度时，它们就会果断地下达命令，让彩灯亮起来。
哇塞，就好像是将军一声令下，士兵们立刻行动起来一样酷炫呢！
“嘿，那要是声音一直有，灯不就一直亮着啦？”别急别急，这里面还有巧妙的设计呢！它还会有个类似定时器的东西，能控制灯亮的时间，不会让它们一直亮得晃眼睛。
就像跑步比赛，规定好时间，大家在这个时间内尽情发挥，时间到了就暂停一下。
在实际应用中，声控彩灯电路用处可多啦！可以用在派对上，让气氛嗨到爆；也可以用在一些特别的场景里，给人带来惊喜和乐趣。
总之啊，声控彩灯电路真的是个超棒的发明！它让我们的生活变得更加丰富多彩，更加有趣。
就像是给平淡的日子加上了一抹绚丽的色彩！那种一发声就能看到灯光闪耀的感觉，真的是太棒啦！所以啊，大家快来一起感受声控彩灯电路的神奇魅力吧！。
毕业设计---声控音乐彩灯控制器的设计与制作[管理资料]
![毕业设计---声控音乐彩灯控制器的设计与制作[管理资料]](https://img.taocdn.com/s3/m/a1f827f8763231126fdb1123.png)
声控音乐彩灯控制器的设计与制作摘要当您在欣赏音乐时，若能伴随着乐曲的旋律，彩灯同步闪烁变换，不仅能增添欢乐的气氛，是一种美的享受。
电路简单，成本低，尤其是适合家庭或工作单位节日欢聚之用，增加节日的欢快气氛。
本次设计运用声控电路的原理，声控电路是指以击掌声,口哨声,敲击物体声以及走步声等声响来控制电路开、关的电路。
本设计给出了声控音乐彩灯控制器的方案设计，还对元器件的构成及功能进行了较为详细的分析，运用protel软件，绘制了电路图，并完成了PCB设计。
最终通过电路板的焊接与调试后制作出来了实物。
关键词：声控电路，音乐彩灯，控制器Sonic music lights controller design and productionAuthor: AdilaiTutor: Tang hailingAbstractWhen you enjoy music, if can with music melody, flashing lights synchronization, not only can add joy change the atmosphere, it is a kind of beautiful enjoyment. Circuit is simple, low cost, especially suitable for home or work together with, the unit festival holiday lively atmosphere increase.The design principle of using sonic circuits, sonic circuits refers to strike applause, whistles, percussive sound and sound to stop such objects noise control circuit opening or closing the circuit. This design gives music lights controller scheme sonic design, but also the composition and function of components for a more detailed analysis, use of protel software, mapped the circuit diagram, and finished PCB design. Eventually the welding and debugging by circuit after produced real.Key words: Sonic circuits, music lights, controller目录1 绪论 (1)2 声控音乐彩灯控制器控制器的方案设计 (2) (2) (2) (2) (3)3 元器件构成及功能分析 (4) (4)(SCR) (4)普通晶闸管的结构和工作原理 (4)光耦 (6) (6) (8) (9) (9) (10) (10) (11) (11) (12)4 制作PCB板及电路板 (13) (13) (14)5 电路板的焊接与调试 (15) (15) (16)结论 (18)致谢 (19)参考文献 (20)附录 (21)附录A 声控音乐彩灯控制器电路原理图 (21)附录B 声控音乐彩灯控制器电路PCB板图 (22)附录C 原器件清单表 (23)1 绪论近年来，随着人们生活水平的较大提高，人们对于物质生活的要求也在逐渐提高，不光是对各种各样的生活电器的需要，也开始在环境的幽雅方面有了更高的要求。
声控闪光灯的制作与调试-教案
考。
一、声控闪光灯的电路图
图2-20 声控闪光
学生根据所领取的元器件和相关器材，配合任务书进行
分析研究，明确任务目标。
自主将任务分解成：元器件、识别与检测、布局电路、焊接连线、调试测量四个工艺过程。
教师根据学生在焊接装配过程中容易出现的问题进行必要的讲解，要点写在黑板上（比如驻极体话筒的安装等）
声控闪光灯电路故障排除技巧 静态检查：
接上3V 电源，断开电阻R2, 发光管LED 电阻R1是话筒BM 的偏置经过电阻R2和R3的配置使VT1管的集电VT2管的基极电位受控于VT1。
简易声控闪光灯的设计与调试
简易声控闪光灯的设计与调试简易声控闪光灯的设计与调试关键词复合三极管驻极体话筒发光二极管中图分类号：J525.3文献标识码：ＡSimple Design and Commissioning of Flash SonicGENG Ziqing AbstractThis paper describes the flash circuit controlled by the sound of composite transistor (Darlington) amplify the sound signal. In this circuit, when the sound or the music changes, bright flashing LED lights in different light. Since the voice signal control transistor in saturation, cut-off, turn the LED1 and LED2 different states can signal the strength of the sound as the environment fluctuations and blinking light.Key wordscomposite transistor; electret microphone; LED1 电路的构成与工作原理1.1 电路的组成 1.2 电路原理图1.3 工作原理 2 电路主要元器件2.1 复合三极管 2.2 驻极体话筒驻极体话筒是一种电声换能器,它可以将声能转换成电能。
驻极体是一种永久性极化的电介质,利用这种材料制成的电容式传声器称为驻极体电容式传声器,俗称驻极体话筒。
驻极体话筒按结构可分为振膜驻极体话筒和背极驻极体话筒。
由于驻极体话筒是一种高阻抗器件,不能直接与音频放大器匹配,使用时必须采用阻抗变换,使其输入阻抗成低阻抗,因此在话筒内接入一直输入阻抗高、噪声系数小的结型场效应晶体管做阻抗变换。
声控LED旋律灯制作教程
声控LED旋律灯制作教程
5只LED会随着音乐或是其它声音的节奏闪动起来，可放置于音响附近，让灯光为音乐伴舞！
❶准备材料电源（3~5 v）
开关一个
针线盒一个
led5枚
MIC话筒一枚
电阻（4.7k 1m 10k 各一个）
电容（47uf 1uf 各一个）
三极管9014 两个
热熔胶（或ab胶）
电烙铁焊锡
实验板（洞洞板）
螺丝刀（或小电钻）
指甲剪
❶电路图
如果看不懂请看PCB板材如下图照着焊即可
❶处理针线盒
扣开
剪去边上的棱
用螺丝刀在小缝中钻洞使大小刚好和led灯的大小一样
❶处理led（并联）
裁剪实验板使其刚好在内部卡住
焊接led灯使灯放在在刚刚打好的洞中焊接（并联）【注意led剪取的脚还有用勿扔】
把led上的外壳边缘部分剪去一个小口使其可以盖上外壳
用热熔胶封装好
下面也是
======================================================== ====【可爱的分割线】
❶焊接电路
将刚才led的角焊在MIC的触点上【注意如图左边为正右边有三个线的为负】
【OMG~~】
我买的4.7k的电阻配件老板竟然给我的是4.7uf的电容（凌乱中—————）
【No problem】（还好我聪明）
找了几个废旧的电阻串联（四个1k 1个0.5k）
照电路图焊接电路
安上开关
连接电源。
