露天开采爆破设计附带图纸cad——完美版
露天开采爆破设计目录1 工程概况 (1)2 设计依据 (1)3 爆破方案及工机具选择 (1)4 爆破参数选择 (2)4.1 矿石爆破参数设计与计算 (2)4.2 岩石爆破参数设计与计算 (3)5 炮孔布置、装药结构、起爆网路设计 (5)5.1 炮孔布置 (5)5.3 起爆网络设计 (6)6 安全距离计算校核 (8)6.1 飞石的安全距离 (8)6.2 爆破地震安全距离计算 (8)7 施工工艺及安全技术措施 (8)7.1 施工流程图 (8)7.2 施工准备 (8)7.3 钻孔 (9)7.4 装药 (9)7.5 填塞 (10)7.6 起爆网络 (10)7.7 爆破警戒 (10)7.8 爆后检查 (11)7.9 盲炮处理 (11)8 施工组织 (12)9 主要经济技术指标 (13)10 附图 (14)附图一矿石爆破炮孔剖面图 (14)附图二岩石爆破炮孔剖面图 (15)露天开采爆破设计1 工程概况本深凹露天铁矿，生产规模为年产铁矿石150万吨，剥采比1.7t/t，台阶高度12m，年工作330天，两个台阶生产，每天工作2班制；矿石体重4.12吨/m3，坚固性系数f=12-16；岩石体重2.7吨/m3，坚固性系数f=8-10，松散系数为1.5。
爆破点300m外有居民房屋（砖房），爆破必须考虑爆破震动对居民房屋的影响。
2 设计依据（1）矿区地形简易平面图及有关文件资料。
（2）根据现场的实际测量及工程特点。
（3）《爆破安全规程》（GB 6722-2003）。
（4）《采矿设计手册》（矿床开采卷）2003年版。
（5）《爆破设计与施工》汪旭光- 冶金工业出版社。
（6）《民用爆炸物品安全管理条例》国务院令第466号。
（7）安全现状评价报告。
3 爆破方案及工机具选择由工程资料可知本爆破工程矿石爆破总工程量矿石150万吨，岩石爆破总工程量150万x1.7=255万吨，通过岩体密度进行换算可得矿石体积为36.4x104m3，岩石体积为94.4x104m3。
矿山爆破图纸
宝丰矿业有限公司露天矿场水平露天矿深孔爆破设计说明书审核：保卫：采区主任：2012年月日一、基本概况该爆破地点位于露天矿场600米水平，其矿体范围在平面图所标的A、B、C、D四点连线之内（A点：X Y:B点：X Y C点：X Y :D点:X Y ）穿爆面积为400 平方米，长度20 米，宽度20 米，台阶高度12 米。
此穿爆地点范围内无断层构造（断层名称斜向断层产状：），该爆破地点为超贫磁铁矿岩：岩石硬度系数8-10 。
穿爆位置平面图北↑二、各项参数及指标穿爆时间布孔方式梅花形布孔最小抵抗线(m) 3.5 孔径（mm）150 孔深(m) 12 超深(m) 2 排距（m） 4 前排孔距(m) 4 后排孔距(m) 4 水深（m）0 爆破量(m3）3456 总装药量(Kg) 3024炸药单耗(K g∕m3）0.87 装药结构连续密实装药间隔长度(m0 0起爆方案多排孔微差爆破微差时间(ms) 联接方式并联炮孔数量(个) 18 导爆管段别6、10 引爆方法导爆管引爆三、爆破组织现场组织者爆破员爆破作业人员孙占付王久春王恩军周立华郑宝李士宝魏金全四、装药及安全注意事项:从炸药运入现场开始，应划定装运警戒区，警戒区内应禁止烟火；搬运爆破器材应轻拿轻放，不应冲撞起爆药包。
在装药过程中，不应拔出或硬拉起爆药包中的导火索、导爆管、导爆索和电雷管脚线。
装药发生卡塞时，若在雷管和起爆药包放入之前，可用非金属长杆处理。
装入起爆药包后，不应用任何工具冲击、挤压。
在装药和填塞过程中，应保护好起爆网路；如发生装药阻塞，不应用钻杆捣捅药包。
五、警戒范围及布置:警戒范围柏树沟采区，装药时应在警戒区边界设置明示标志并派出岗哨。
爆破警戒范围由设计确定。
在危险区边界，应设有明显标志，并派出岗哨。
执行警戒任务的人员，应按指令到达指定地点并坚守工作岗位。
六、爆破效果分析:七、备注:钻孔布置示意图一、平面示意图二、纵剖面示意图三、单个炮孔深度表（单位：m）。
露天爆破技术
目录第一章露天深孔爆破 (1)1.1 露天深孔爆破台阶爆破设计 (1)1.1.1 台阶要素 (1)1.1.2 钻孔形式 (2)1.1.3布孔方式 (3)1.1.4深孔台阶爆破参数 (4)1.1.5装药结构 (9)1.1.6起爆顺序 (11)1.1.7露天深孔台阶爆破设计说明书的内容 (14)1.2露天深孔台阶爆破施工工艺 (15)1.2.1施工准备 (15)1.2.2钻孔 (16)1.2.3装药方法 (18)1.2.4填塞 (20)1.2.5起爆网路的连接 (20)1.2.6起爆 (21)1.2.7爆后检查 (21)1.3露天台阶爆破技术的发展 (22)1.3.1大区多排孔毫秒延期爆破技术 (22)1.3.2宽孔距、小抵抗线毫秒延期爆破技术 (25)1.3.3 露天矿高台阶抛掷爆破 (27)第一章露天深孔爆破1.1 露天深孔爆破台阶爆破设计露天台阶爆破是在地面上以台阶形式推进的石方爆破方法。
台阶爆破按照孔径、孔深不同，分为深孔台阶爆破和浅孔台阶爆破。
通常将炮孔孔径大于50mm、孔深大于5m的台阶爆破统称为露天深孔台阶爆破。
露天深孔台阶爆破广泛的用于矿山、铁路、公路和水利水电等工程。
据不完全统计，我国今年来采用台阶爆破进行露天开采的比重逐年增加，其中铁矿石开采占90%，有色金属矿石开采占52%，化工原料开采占70.7%，建筑材料开采近100%。
1.1.1 台阶要素深孔爆破的台阶要素如图1-1所示。
H为台阶高度，m;W1为前排钻孔的地盘抵抗线，m;L为钻孔深度，m;l1为装药长度，m;L2为填塞长度，m；h为超深，m；ɑ为台阶坡面角，（°）；a为孔距，m;b为排距，m(图中未标出)；B为台阶面上从钻孔中心至坡顶线的安全距离，m。
为了达到良好的爆破效果，必须正确确定上述各项台阶要素。
1.1.2 钻孔形式露天深孔爆破的钻孔形式分为垂直钻孔和倾斜钻孔两种（图1-2）。
只在个别情况下采用水平钻H-台阶高度，m;h-超深，m;W1-地盘抵抗线，m;l2-填塞长度，m;b-排距，m;垂直深孔和倾斜深孔的使用条件和优缺点列于表7-1。
(完整版)☆露天中深孔爆破设计
露天中深孔爆破设计说明书XXXXXXXXXXXXXXXXXXX二O一0年八月目录1 设计依据和技术要求 (3)1.1设计依据 (3)1.2技术要求 (3)2 工程概况 (4)2.1 矿区位置及交通条件 (4)2.2 矿床地质及构造特征 (4)2.3 生产规模 (4)2.4 开采方式 (4)2.5 开拓运输方式 (4)2.6 露天开采境界 (4)2.7 开采顺序 (5)2.8 矿山生产及辅助工程 (5)2.9 爆破施工环境 (5)3.爆破方案及参数选择与计算 (5)3.1、露天采场构成要素及凿岩穿孔 (5)3.2 爆破方案选择 (5)3.3 爆破施工顺序 (5)3.4 爆破参数选择与装药量计算 (6)4 装药、堵塞和起爆网络设计 (11)4.1 装药结构 (11)4.2装药 (12)4.3堵塞 (12)4.4 起爆方法及延期时间 (13)5 爆破安全允许距离计算 (13)5.1 爆破振动安全允许距离 (13)5.2 爆破冲击波 (14)5.3个别飞散物安全允许距离 (14)6 安全技术与防护措施 (15)6.1 爆炸物品管理 (15)6.2 爆破器材的质量检测 (16)6.3 钻孔作业 (16)6.4装药与堵塞 (16)6.5 联线与起爆 (17)6.6 早爆及其预防 (18)6.7 盲炮的预防与处理 (19)7 安全警戒 (19)7.1 警戒范围 (19)7.2 放炮组织 (20)1 设计依据和技术要求1.1设计依据1、《爆破安全规程》(GB6722—2003)2、《民用爆炸物品安全管理条例》(国务院令466号)3、《工程爆破理论与技术》（中国工程爆破协会编）4、《爆破工程施工与安全》（中国工程爆破协会编）1.2技术要求矿山应用中深孔爆破,要达到以下技术要求，才能既改善爆破质量，又能改善爆破技术的经济指标，降低采矿成本，取得较好的经济效益。
(1)、爆破质量好，破碎块度符合工艺要求，基本上无不合格大块, 无根底,爆堆集中并具有一定散度，满足铲装设备高效率装载的要求；(2)、降低爆破的有害效应,减少后冲、后裂和侧裂、降低爆破地震、噪声、冲击波和飞石的危害；(3)、提高延米爆破量，降低炸药单耗，同时在此前提下，使装载、运输和机械破碎等后续加工工序发挥高效率，降低采矿成本。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
露天开采爆破设计目录1 工程概况 (1)2 设计依据 (1)3 爆破方案及工机具选择 (1)4 爆破参数选择 (2)4.1 矿石爆破参数设计与计算 (2)4.2 岩石爆破参数设计与计算 (3)5 炮孔布置、装药结构、起爆网路设计 (4)5.1 炮孔布置 (4)5.3 起爆网络设计 (5)6 安全距离计算校核 (7)6.1 飞石的安全距离 (7)6.2 爆破地震安全距离计算 (7)7 施工工艺及安全技术措施 (7)7.1 施工流程图 (7)7.2 施工准备 (7)7.3 钻孔 (7)7.4 装药 (8)7.5 填塞 (8)7.6 起爆网络 (8)7.7 爆破警戒 (9)7.8 爆后检查 (9)7.9 盲炮处理 (9)8 施工组织 (10)9 主要经济技术指标 (11)10 附图 (12)附图一矿石爆破炮孔剖面图 (12)附图二岩石爆破炮孔剖面图 (13)露天开采爆破设计1 工程概况本深凹露天铁矿，生产规模为年产铁矿石150万吨，剥采比1.7t/t，台阶高度12m，年工作330天，两个台阶生产，每天工作2班制；矿石体重4.12吨/m3，坚固性系数f=12-16；岩石体重2.7吨/m3，坚固性系数f=8-10，松散系数为1.5。
爆破点300m外有居民房屋（砖房），爆破必须考虑爆破震动对居民房屋的影响。
2 设计依据（1）矿区地形简易平面图及有关文件资料。
（2）根据现场的实际测量及工程特点。
（3）《爆破安全规程》（GB 6722-2003）。
（4）《采矿设计手册》（矿床开采卷）2003年版。
（5）《爆破设计与施工》汪旭光 - 冶金工业出版社。
（6）《民用爆炸物品安全管理条例》国务院令第466号。
（7）安全现状评价报告。
3 爆破方案及工机具选择由工程资料可知本爆破工程矿石爆破总工程量矿石150万吨，岩石爆破总工程量150万x1.7=255万吨，通过岩体密度进行换算可得矿石体积为36.4x104m3，岩石体积为94.4x104m3。
本设计按6天爆破一次进行设计，则一次爆破的矿石工程量为6620m3，岩石工程量为17164m3。
根据爆区环境、地质结构特点及文件要求爆破台阶高度为H=12m，本设计采用深孔台阶爆破、电雷管-导爆管孔内毫秒微差起爆施工方案，垂直孔布置形式，钻孔设备选用SWD-165型一体化潜孔钻机2台，炮孔孔径为Φ165mm，钻孔效率为70-90m/台班。
炸药采用盐酸膨化硝铵炸药，粉状2号岩石乳化炸药（用于有水炮孔）、2号岩石炸药（制作起爆药包，规格：Φ32mm，L=200mm，G=0.2Kg）。

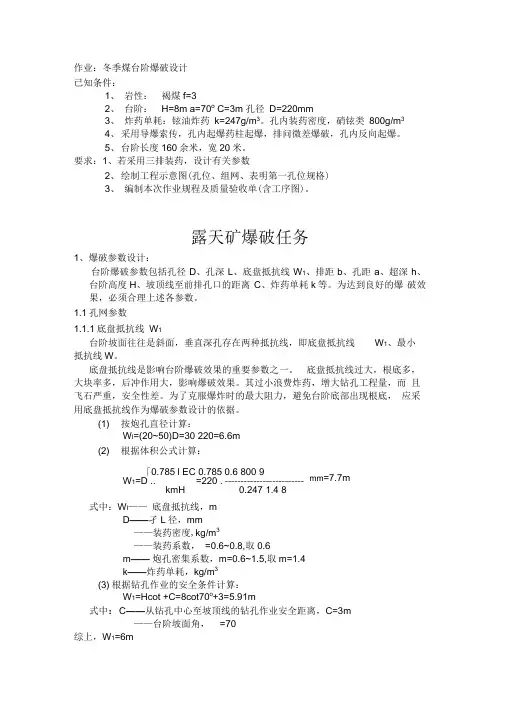

4 爆破参数选择4.1 矿石爆破参数设计与计算 4.1.1 底盘抵抗线 （1）根据计算公式：W = 式中，孔径d=165mm ，取装药系数0.75τ=，炮孔密集系数 1.2m =，装 药密度31.0/t m ∆=，矿石为中硬岩石，根据矿石坚固性系数f=12-16,查设 计手册取炸药单耗q=0.5Kg/m 3，计算得底盘抵抗线为： W 1=5.2m 。
（2）根据爆破经验公式，W 1=（20-50）d ，取本次爆破底盘抵抗线： W 1=35d=5.8m 。
综合上述考虑，取本次底盘抵抗线W 1=5.5m 。
4.1.2 孔深根据垂直孔孔深计算公式 L 1=H+h 超，h 超=（0.15-0.35）W d 取本次爆破孔深 L 1=12+0.35x5.5=14m 。
4.1.3 孔距和排距孔距 a 1=1.2W 1=6.5m ；排距 b 1=W 1=5.5m 。
4.1.4 单孔装药量根据炸药单耗q 1=0.5Kg/m 3,计算单孔装药量 Q 1=qabh=0.5x5.5x6.5x12=214Kg 。
4.1.5 装药长度与填塞长度装药长度 l 药=Q 1/(ρπS 孔)=10m 。
填塞长度 l 堵=L-l 药=4m 。
根据经验，填塞长度一般取孔径的20-40倍，l 堵/d=24，满足填塞要求。
4.1.6 一次爆破规模单孔爆破矿石体积：V 1=abH=5.5x6.5x12≈429m 3。
根据一次爆破规模可计算的炮孔数量：N 1=6620/429≈16个。
一次爆破总装药量 Q=214x16=3424Kg 。
4.1.7 矿石爆破设计参数表表4-14.2 岩石爆破参数设计与计算 4.2.1 底盘抵抗线 （1）根据计算公式：W = 式中，孔径d=165mm ，取装药系数0.75τ=，炮孔密集系数 1.2m =， 装药密度31.0/t m ∆=，矿石为中硬岩石，根据矿石坚固性系数f=8-10,查设 计手册取炸药单耗q=0.4Kg/m 3，计算取得底盘抵抗线为： W 2=6m 。
（2）根据爆破经验公式，W 2=（20-50）d ，取本次爆破底盘抵抗线 W 2=35d=5.8m 。
综合上述考虑，取本次底盘抵抗线W 2=6m 。
4.2.2 孔深根据垂直孔孔深计算公式 L 2=H+h 超，h 超=（0.15-0.35）W d 取本次爆破孔深 L 2=12+0.35x6=14m 。
4.2.3 孔距和排距孔距 a 2=1.2W 2=7m ；排距 b 2=W 2=6m 。
4.2.4 单孔装药量根据炸药单耗q 2=0.4Kg/m 3,计算单孔装药量 Q 2=qabh=0.4x6x7x12=202Kg 。
4.2.5 装药长度与填塞长度装药长度 l 药=Q 1/(ρπS 孔)=9.5m 。
填塞长度 l堵=L-l药=4.5m。
根据经验，填塞长度一般取孔径的20-40倍，l堵/d=27，满足填塞要求。
4.2.6 一次爆破规模单孔爆破矿石体积：V=abH=6x7x12=504m3。
根据一次爆破规模可计算的炮孔数量：N=17164/504≈33个。
一次爆破总装药量 Q=202x33=6666Kg。
4.2.7 岩石爆破设计参数表表4-25 炮孔布置、装药结构、起爆网路设计5.1 炮孔布置根据爆破现场实际条件，本次爆破采用三角形布孔（梅花形布置），矿石爆破布置3排孔，岩石爆破布置5排孔，具体炮孔布置图见下图5-1、图5-2。
图5-1 矿石爆破炮孔布置图图5-2 岩石爆破炮孔布置图5.2 装药结构炮孔采用连续装药、双药包起爆方式。
孔内装盐酸膨化硝铵炸药，部分有水炮孔孔底先装2号岩石乳化炸药至水面，起爆药包采用2#岩石乳化炸药（Φ32mm，L=200mm）。
起爆药包由导爆管雷管引爆，距孔底2m处放置第一个起爆药包，距药柱顶端3m处放第二个药包。
填塞料用炮泥或钻孔细屑，不得使用石块和可燃物进行填塞，填塞要密实，中间不得出空洞，填塞同时应要注意保护起爆网路不受损坏，要确保填塞长度和质量，禁止无填塞或半填塞爆破。
装药结构详图见附图一、附图二。
5.3 起爆网络设计起爆网络采用电雷管-导爆管雷管孔内微差分段起爆方式，根据现场实际情况矿石爆破采用梯形起爆方式，岩石爆破采用V型起爆方式。
孔外导爆管就近一把抓，每把导爆管数量不超过20根，每把用2发电雷管激发，电雷管串联连接，采用远距离起爆器起爆。
起爆顺序及导爆管雷管段号见下图5-3、图5-4。
图5-3 矿石爆破起爆网络图表5-1 雷管统计表起爆器图5-4 岩石爆破起爆网络图表5-1 雷管统计表6 安全距离计算校核6.1 飞石的安全距离根据《爆破安全规程》规定：个别飞散物对人员的安全距离规定为200m ， 结合上述经验公式计算结果及爆破振动和空气冲击波的评估结论，爆破时应将 人员机械撤离至200m 外的地点。
6.2 爆破地震安全距离计算根据安全距离计算公式：113K R Q v α⎛⎫= ⎪⎝⎭式中，一般砖房安全振动速度取 2.3/v cm s =，取 1.5α=，250K =， 本爆破设计实际爆破一次起爆最大药量Q 大=2020Kg ，计算可得安全距离 R=288m ﹤300m ，满足设计要求。
7 施工工艺及安全技术措施7.1 施工流程图施工准备→钻孔→成孔检查→装药→堵塞→敷设网路→起爆→爆后检查 7.2 施工准备本次爆破设计方案必须经矿总工程师审批后方准实施。
爆破作业人员必须经过安全培训，并持证上岗。
7.3 钻孔钻孔前，技术人员应首先确定孔位、倾角，钻孔时严格按确定的孔位和倾角 钻孔。
钻孔结束由技术人员进行验收，验孔时，应将孔口周围0.5m 范围内的碎 石、杂物清除干净，孔口岩壁不稳者，应进行维护。
深孔验收标准：孔深为±0.5m，间距为±0.3m，发现不合格时应酌情采取补孔、补钻、清空、填塞等处理措施。
7.4 装药爆破工程技术人员在装药前应对第一排各钻孔的最小抵抗线进行测定，对形成反坡或有大裂隙的部位应考虑调整药量或间隔填塞。
底盘抵抗线过大的部位，应进行清理，使其符合设计要求。
装药前应对作业场地、爆破器材堆放场地进行清理，装药人员应对准备装要的全部炮孔进行检查。
从炸药运入现场开始，应划定装运警戒区，警戒区内应禁止烟火；搬运爆破器材应轻拿轻放，不应冲撞起爆药包。
各种爆破作业都应做好装药原始记录。
记录应包括装药基本情况、出现问题及处理措施。
有水炮孔使用乳化炸药。
爆破员应按爆破设计说明书的规定进行操作，不应自行增减药量或改变填塞长度；如果确需调整，应争得现场爆破技术人员同意并做好变更记录。
在装药和填塞过程中，应保护好起爆网络；如发生装药阻塞，不应用钻杆捣捅药包。
使用木质或竹制炮棍。
不应投掷起爆药包，起爆药包装入后应采取有效措施，防止后续药卷直接冲击起爆药包。
炸药发生卡塞时，若在雷管和起爆药包放入之前，可用非金属长杆处理。
装入起爆药包后，不应用任何工具冲击、挤压。
在装药过程中，不应拔出或硬拉起爆药包中的导爆管。
7.5 填塞使用岩屑进行填塞，不应使用石块和易燃材料填塞炮孔。
不应捣鼓直接接触药包的填塞材料冲击起爆药包。
填塞作业应避免夹扁、挤压和拉扯导爆管。
填塞水孔时，应放慢填塞速度，让水排出孔外，避免产生悬料。
7.6 起爆网络严格按设计联接导爆管起爆网络，导爆管网络中不应有死结，炮孔内不应有接头，孔外相邻传爆雷管之间有足够的距离。
起爆导爆管的雷管与导爆管捆扎端端头的距离应不小于15cm，雷管聚能穴方向与导爆管传爆方向方向，以免炸断导爆管，导爆管应均匀的敷设在雷管周围并有胶布等捆扎牢固。
应对导爆管起爆网络进行检查，主要检查有无漏接或中断、破损，有无打结或打圈，雷管捆扎是否符合要求，线路连接方式是否正确、雷管段数是否与设计相符，网路保护措施是否可靠。
7.7 爆破警戒在危险区边界的主要路口，设立明显标志，并派出岗哨。
执行警戒任务的人员，应按指令到达指定地点并坚守工作岗位。
使用警报器信号作为爆破信号，分为预警信号、起爆信号和解除信号。
预警信号：该信号发出后爆破警戒范围内开始清场工作。
起爆信号：起爆信号应在确认人员、设备等全部撤离爆破警戒区，所有警戒人员到位，具备安全起爆条件时发出。
