行星齿轮机构设计

件作为主动件输入，而被动件照样有唯一的输出，这是行星齿轮机构的一个十分重要的特征，而且在自动变速器上被广泛采用。
】、行星轮系相关计算
1、行星轮系各齿轮数据：
选行星轮数目K=3,行星轮齿数组合为
Za=12,Zb=54，Zc=21
（a为中心轮，b为齿圈，c为行星轮）
传动比为：
满足齿数条件要求。
中心齿轮：齿顶圆①14mn,齿根圆①9.5mm，分度圆①12mn,齿宽
中心齿轮20Cr
渗碳淬火+低温回火
HRC56~62
行星轮20CrMnTi
渗碳淬火+低温回火
HRC56~62
齿轮传动的精度
6级
模数m=2.5mm来自齿数中心齿轮Za=12
行星齿轮Zc=21
齿宽
中心齿轮b=22.68
行星齿轮b=22.68
(2)校核齿面疲劳强度
计算及说明
结果
精度等级由已知条件知
校核弯曲疲劳强度
课程设计说明书
题目：
学生姓名：
专业：机械设计制造及其自动化
班级：
学号：
指导教师：
日期：2012年06月15日
封面
课程设计说明书正文
序言1
一、零件分析2
1.简单的行星齿轮机构的特点2
2.行星齿轮机构基本特征3
二、行星轮系相关计算4
1、行星轮系各齿轮数据4
2、传动零件的校核计算5
3.内啮合齿轮传动6
个行星齿轮机构中，如行星轮的自转存在，而行星架则固定不动，这种方式类似平行轴式的传动称为定轴传动。齿圈是内齿轮，它和行星
轮常啮合，是内齿和外齿轮啮合，
两者间旋转方向相同。行星齿轮的
个数取决于变速器的设计负荷，通

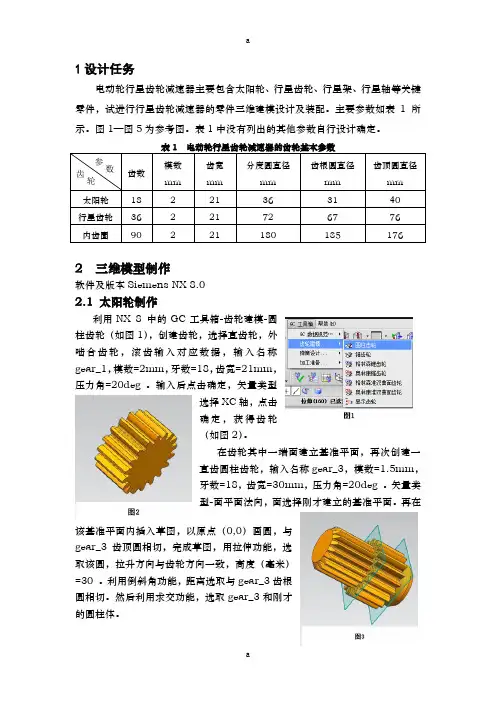

行星齿轮减速器三维结构设计报告

1设计任务电动轮行星齿轮减速器主要包含太阳轮、行星齿轮、行星架、行星轴等关键零件，试进行行星齿轮减速器的零件三维建模设计及装配。

主要参数如表1所示。

图1—图5为参考图。

表1中没有列出的其他参数自行设计确定。

表1 电动轮行星齿轮减速器的齿轮基本参数齿数模数 mm 齿宽 mm 分度圆直径mm 齿根圆直径mm 齿顶圆直径mm 太阳轮 18 2 21 36 31 40 行星齿轮 36 2 21 72 67 76 内齿圈902211801851762 三维模型制作软件及版本Siemens NX 8.02.1 太阳轮制作利用NX 8 中的GC 工具箱-齿轮建模-圆柱齿轮（如图1），创建齿轮，选择直齿轮，外啮合齿轮，滚齿输入对应数据，输入名称gear_1，模数=2mm ，牙数=18，齿宽=21mm ，压力角=20deg 。

输入后点击确定，矢量类型选择XC 轴，点击确定，获得齿轮（如图2）。

在齿轮其中一端面建立基准平面，再次创建一直齿圆柱齿轮，输入名称gear_3，模数=1.5mm ，牙数=18，齿宽=30mm ，压力角=20deg 。

矢量类型-面平面法向，面选择刚才建立的基准平面。

再在该基准平面内插入草图，以原点（0,0）画圆，与gear_3齿顶圆相切，完成草图，用拉伸功能，选取该圆，拉升方向与齿轮方向一致，高度（毫米）=30 。

利用倒斜角功能，距离选取与gear_3齿根圆相切。

然后利用求交功能，选取gear_3和刚才的圆柱体。

参数齿轮在gear_1另一端面建立基准平面，拉伸一个直径（mm）=30，高度（mm）=10的圆柱体，选择倒斜角，距离=3mm，角度=30deg。

得到模型（如图3）。

2.2 行星轮制作如2.1中制作齿轮，创建直齿圆柱齿轮gear_2，模数=2mm，牙数=36，齿宽=21mm，压力角=20deg，矢量类型-两点，随机放置。

其他两个行星齿轮分别为gear_4，gear_5，同样随机放置。

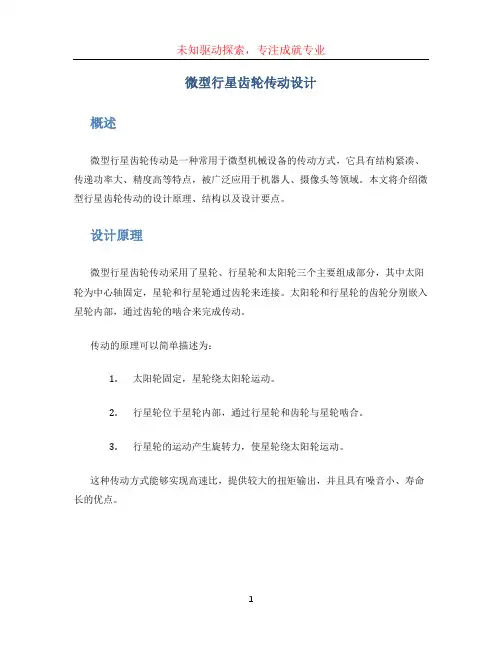

微型行星齿轮传动设计

微型行星齿轮传动设计概述微型行星齿轮传动是一种常用于微型机械设备的传动方式，它具有结构紧凑、传递功率大、精度高等特点，被广泛应用于机器人、摄像头等领域。

本文将介绍微型行星齿轮传动的设计原理、结构以及设计要点。

设计原理微型行星齿轮传动采用了星轮、行星轮和太阳轮三个主要组成部分，其中太阳轮为中心轴固定，星轮和行星轮通过齿轮来连接。

太阳轮和行星轮的齿轮分别嵌入星轮内部，通过齿轮的啮合来完成传动。

传动的原理可以简单描述为：1.太阳轮固定，星轮绕太阳轮运动。

2.行星轮位于星轮内部，通过行星轮和齿轮与星轮啮合。

3.行星轮的运动产生旋转力，使星轮绕太阳轮运动。

这种传动方式能够实现高速比，提供较大的扭矩输出，并且具有噪音小、寿命长的优点。

微型行星齿轮传动的结构设计包括星轮、行星轮、太阳轮的尺寸计算以及齿轮的齿型设计等。

星轮和行星轮星轮和行星轮一般采用同样的齿数，可以通过下述公式来计算它们的最佳齿数：Z = 6n + 1其中，Z为齿数，n为正整数。

这样的设计能够使得星轮和行星轮的啮合齿数更均匀，减少侧向力，提高传动效率。

太阳轮太阳轮的齿数可以通过下述公式计算：Z = 3Z1 + 1其中，Z为太阳轮的齿数，Z1为星轮和行星轮的齿数。

太阳轮的设计要考虑到承载能力和传动效率的平衡，通常选择钢材作为材料。

齿轮齿型设计齿轮的齿型设计对于传动的平稳性和传动效率具有重要影响。

常用的齿轮齿型包括直齿、斜齿和弧齿等，其中斜齿的设计能够减小齿轮的噪音和震动。

在进行微型行星齿轮传动的设计时，需要注意以下要点：1.确定传动比。

根据设备的需求和工作条件，选择合适的传动比，以满足输出扭矩和速度的要求。

2.进行载荷分析。

根据传动的工作条件和使用环境，进行载荷分析，确定传动部件的尺寸和材料。

3.进行强度校核。

通过应力分析和强度校核，确保传动部件能够承受正常工作时的载荷。

4.选择适当的润滑方式。

微型行星齿轮传动需要进行充分的润滑，以减小摩擦和磨损，提高传动效率和寿命。

行星齿轮机构的设计与计算课件

优化结果验证
通过仿真验证优化方案的可行性和有效性，为实际应用提供指导和参考。
05
行星齿轮机构的实例分析
实例一：汽车变速器中的行星齿轮机构
总结词
汽车变速器中的行星齿轮机构是实现动力传递的关键部分，具有高效率、紧凑和可靠的特点。
详细描述
行星齿轮机构在汽车变速器中起着至关重要的作用，它能够实现动力的变速和传递，具有高效率、紧凑和可靠的特点。行星齿轮机构通过行星轮、太阳轮和齿圈等主要元件的相互配合，实现了变速和传递动力的功能。在汽车变速器中，行星齿轮机构的设计和计
大小。
效率计算公式
行星齿轮机构的效率等于输出功率与输入功率之比，通常以百分数表示。
计算注意事项
在计算效率时，需要考虑齿轮的摩擦损失、轴承的摩擦损失以及液力损失等因素的影响。
行星齿轮机构的强度计算
强度定义
行星齿轮机构的强度是指机构在传递功率过程中，各部件所承受的应力、应变和扭矩等参数的大
传动比计算公式
行星齿轮机构的传动比等于机构中所有齿轮的齿数乘积与太阳轮齿数的比值。
计算注意事项
在计算传动比时，需要考虑齿轮的变位情况，以及行星轮的数量和分布对传动比的影响。
行星齿轮机构的效率计算
效率定义
行星齿轮机构的效率是指在传递功率过程中，有效功率与输入功率之比，反映了机构能量损失的
模型简化与假设
为了简化计算和提高仿真效率，可以对模型进行适当的假设和简化，如忽略摩擦力、弹性变形等。
模型建立方法
采用数学建模的方法，建立行星齿轮机构的运动方程和动力学方程，为仿真分析提供基础。
仿真分析的方法
运动学分析
对行星齿轮机构进行运动学分析，研究其运动规律和特性，如转速、传动比等。

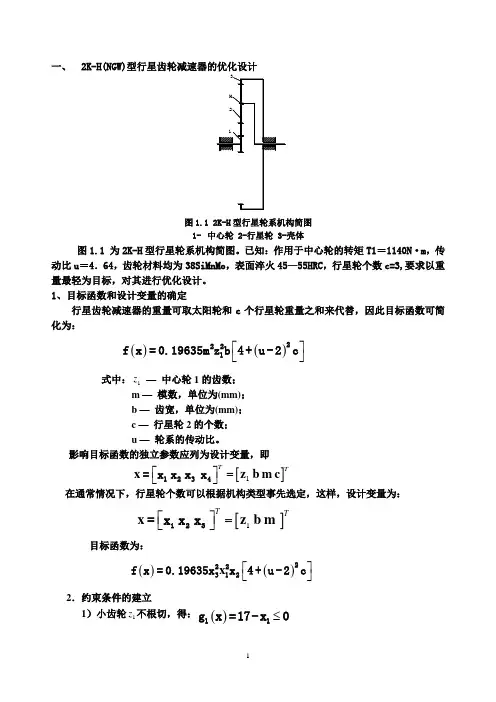

一、2K-H(NGw)型行星齿轮减速器的优化设计

图1.1 为2K-H 型行星轮系机构简图。

已知：作用于中心轮的转矩T1＝1140N ·m ，传动比u ＝4．64，齿轮材料均为38SiMnMo ，表面淬火45—55HRC ，行星轮个数c=3,要求以重量最轻为目标，对其进行优化设计。

1、目标函数和设计变量的确定行星齿轮减速器的重量可取太阳轮和c 个行星轮重量之和来代替，因此目标函数可简化为：()()⎡⎤⎣⎦2221f x =0.19635m z b 4+u -2c式中：1z — 中心轮1的齿数；m — 模数，单位为(mm)； b — 齿宽，单位为(mm)；c — 行星轮2的个数； u — 轮系的传动比。

影响目标函数的独立参数应列为设计变量，即[]1TT⎡⎤=⎣⎦x z b m c 1234=x x x x在通常情况下，行星轮个数可以根据机构类型事先选定，这样，设计变量为：[]1TT⎡⎤=⎣⎦x z b m123=x x x目标函数为：()()⎡⎤⎣⎦x 222312f x =0.19635x x 4+u -2c 2．约束条件的建立1）小齿轮1z 不根切，得：()≤11gx =17-x 02）限制齿宽最小值，得：()≤22g x =10-x 03）限制模数最小值，得：()-≤33gx =2x 04）限制齿宽系数b/m 的范围：≤≤5b/m 17，得：()-≤432g x =5x x 0()17-≤523g x =x x 05）满足接触强度要求，得：()[]H σ-≤612g x =750937.3/(x x 0式中：[]H σ — 许用接触应力。

6）满足弯曲强度要求，得：())[]F σ-≤27F S 123g x =1482000y y /(x x x 0式中：F y 、Sy — 齿轮的齿形系数和应力校正系数；[]F σ — 许用弯曲应力。

，案。

1．目标函数和设计变量在大批量生产压力容器时，以螺栓总成本最小作为追求的设计目标很有意义，一台压力容器的螺栓总成本W n取决于螺栓的个数n和单价W，即W n=n WW=0.0205d-0.1518于是，可对这种螺栓组写出如下目标函数f(x)=n(0.0205d-0.1518)显然，可取设计变量为X=[x1，x2]T=[d，n]T则目标函数f(x)= x2 (0.0205 x1-0.1518)2．约束函数设计压力容器螺栓组时，螺栓数量的确定既要考虑密封性要求，又要兼顾装拆工具的工作空间。

行星齿轮设计-毕设

行星齿轮设计的基本原则
总结词
行星齿轮设计应遵循结构简单、传动效率高、承载能力强、寿命长等原则。
详细描述
在进行行星齿轮设计时，需要遵循一系列基本原则。首先，要保证结构简单，设计出的行星齿轮应具有较少的零件数量和简单的装配关系，方便制造和维修。其次，要追求传动效率高，通过合理的齿形设计和参数匹配，降低齿轮传动的能量损失，提高传动效率。此外，还要保证承载能力强、寿命长，通过合理的材料选择和热处理工艺，提高齿轮的强度和耐磨性，延长其使用寿命。同时，设计过程中还需考虑制造成本、环保要求等方面的因素。
制造工艺
采用先进的加工中心和数控机床，确保齿轮的加工精度和装
配精度。
实例三：某型号传动系统的行星齿轮设计
传动系统类型
该实例为多级传动系统，通过行星齿轮机构实现多轴之间的动力传递。
设计参数
行星轮系的设计、传动比计算、功率分配等参数经过详细分析，以确保系统的稳定性和可靠性。
材料选择
选用高强度合金钢，经过特殊处理提高其抗疲劳性能和耐久性。
行星齿轮的动态特性分析
总结词
行星齿轮的动态特性对其稳定性和寿命具有重要影响，通过对其动态特性的分析，可以预测齿轮在不同工况下的振动和疲劳寿命。
详细描述
行星齿轮的动态特性分析包括模态分析、谐响应分析和瞬态分析等。通过这些分析方法，可以获取齿轮在不同频率下的振动特性，预测其疲劳寿命，为优化设计提供依据。
详细描述
行星齿轮由于其独特的传动特点，在许多领域都有广泛的应用。在汽车领域，行星齿轮主要用于自动变速器、差速器等部件，实现车辆的减速和变速功能。在航空领域，行星齿轮用于飞机的起落架系统、减速器等部件，实现高速旋转的减速和稳定。在船舶领域，行星齿轮用于推进系统、舵机等部件，实现船舶的推进和转向。在工业机械领域，行星齿轮用于各种传动系统，实现机器的高速运转和精确控制。

(完整word版)行星齿轮减速器设计

1引言行星齿轮传动在我国已有了许多年的发展史，很早就有了应用。

然而，自20 世纪60年代以来，我国才开始对行星齿轮传动进行了较深入、系统的研究和试制工作。

无论是在设计理论方面，还是在试制和应用实践方面，均取得了较大的成就, 并获得了许多的研究成果。

近20 多年来，尤其是我国改革开放以来，随着我国科学技术水平的进步和发展，我国已从世界上许多工业发达国家引进了大量先进的机械设备和技术，经过我国机械科技人员不断积极的吸收和消化，与时俱进，开拓创新地努力奋进，使我国的行星传动技术有了迅速的发展[1]。

2设计背景试为某水泥机械装置设计所需配用的行星齿轮减速器，已知该行星齿轮减速器的要求输入功率为p1740KW ，输入转速n1 1000rpm , 传动比为i p 35.5, 允许传动比偏差iP0.1, 每天要求工作16小时，要求寿命为2 年；且要求该行星齿轮减速器传动结构紧凑，外廓尺寸较小和传动效率高。

3设计计算3.1选取行星齿轮减速器的传动类型和传动简图根据上述设计要求可知，该行星齿轮减速器传递功率高、传动比较大、工作环境恶劣等特点。

故采用双级行星齿轮传动。

2X-A 型结构简单，制造方便，适用于任何工况下的大小功率的传动。

选用由两个2X-A 型行星齿轮传动串联而成的双级行星齿轮减速器较为合理，名义传动比可分为i p1 7.1, i p2 5进行传动。

传动简图如图1所示：图13.2 配齿计算根据 2X-A 型行星齿轮传动比 i p 的值和按其配齿计算公式，可得第一级传动的内齿轮 b1, 行星齿轮 c1 的齿数。

现考虑到该行星齿轮传动的外廓尺寸，故选取第一级中心齿轮 a1数为 17 和行星齿轮数为 np 3 。

根据内齿轮 z b1 i p1 1 z a1zb17.1 1 17 103.7 103对内齿轮齿数进行圆整后，此时实际的 P 值与给定的 P 值稍有变化，但是必须控制在其传动比误差范围内。
