典型万用表操作手册资料教程

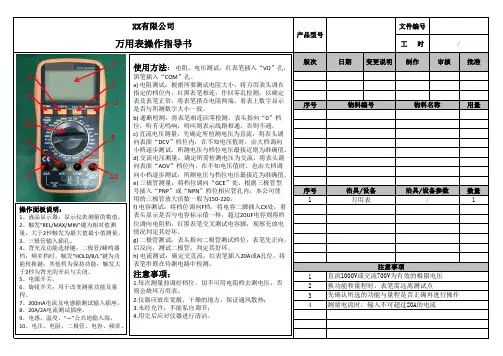

万用表操作指导书
文件编号工 时序号用量序号数量111234/物料编号物料名称治具/设备治具/设备参数万用表/直流1000V或交流700V为有效的极限电压换功能和量程时，表笔需远离测试点注意事项XX有限公司万用表操作指导书产品型号版次日期变更说明制作审核批准先确认所选的功能与量程是否正确再进行操作测量电流时，输入不可超过20A的电流操作面板说明：1、液晶显示器：显示仪表测量的数值。
2、触发“REL/MAX/MIN”键为相对值测量，大于2秒触发为最大值最小值测量。
3、三极管输入插孔。
4、背光及功能选择键；二极管/蜂鸣器档；频率档时，触发“HOLD/B/L”键为功能转换键；其他档为保持功能；触发大于2秒为背光的开启与关闭。
5、电源开关。
6、旋钮开关：用于改变测量功能及量程。
7、200mA 电流及电感输测试输入插座。
8、20A/2A 电流测试插座。
9、电感、温度、“—”公共地输入端。
10、电压、电阻、二极管、电容、频率、使用方法：电阻、电压测试，红表笔插入“VΩ”孔，黑笔插入“COM ”孔。
a) 电阻测试：根据所要测试电阻大小，将万用表头调在指定的档位内，红黑表笔相连，作回零乱检测，以确定表及表笔正常，将表笔搭在电阻两端，看表上数字显示是否与所测数字大小一致。
b) 通断检测：将表笔相连回零检测，表头指向“0”档位，听有无鸣响，鸣叫则表示线路相通，否则不通。
c) 直流电压测量：先确定所检测电压为直流，将表头调向表面“DCV ”档位内，在不知电压值时，由大档调向小档逐步测试，所测电压与档位电压最接近则为准确值。
d) 交流电压测量：确定所需检测电压为交流，将表头调向表面“AOV ”档位内，在不知电压值时，也由大档调向小档逐步测试，所测电压与档位电压最接近为准确值。
e) 三极管测量：将档位调向“GCE ”处，根据三极管型号插入“PNP ”或“NPN ”档位相应管孔内，本公司使用的三极管放大倍数一般为150-220。
f) 电容测试：将档位调向F 档，将电容二脚插入CX 处，看表头显示是否与电容标示值一样，超过20UF 电容则将档位调向电阻档，红黑表笔交叉测试电容脚，观察充放电情况判定其好坏。
万用表操作规程
万用表操作规程
万用表操作规程
一、工具准备
1、万用表
2、待测电源或电器
3、连接线
4、电池
5、使用说明书
二、电路接线
1、仔细阅读电源或电器的使用说明书，确定所需测量的电量
2、将待测电源或电器与万用表的测试导线相连
3、注意连接线的正确连接，一般情况下红色连接正极，黑色连接负极
4、万用表的旋钮要设定到正确的档位
5、接线必须牢固，不能出现接触不良的状况
三、安全注意事项
1、万用表的测试范围和量程要与待测电器的要求相适应
2、使用万用表时必须戴绝缘手套
3、电路中的电池应该拆卸后，再进行测量操作，以防触电时发生火花引起爆炸
4、在接线前，应断开电源或电器的电源开关
5、在测量时，尽量不要使用大电压或大电流档位，以避免出现危险
6、操作中要注意不要使万用表碰到其他金属器具或电路，以免短路或产生电弧
四、测量维护
1、要保证万用表干净、整洁，避免在使用中测量不准确
2、测量完成后，要关闭万用表的电源开关，拆卸连接线
3、保证万用表存放在干燥的地方，避免受潮、进水
4、定期测试万用表的电压、电流指示是否准确，并及时更换电池
5、如果发现万用表故障，应及时送修，不要擅自拆修
五、总结
1、操作前要仔细阅读电器或电源的使用说明书，确定测试的电量
2、接线前要注意连接线的正确连接，万用表的旋钮要设定到正确的档位
3、使用时要遵守安全注意事项，保证操作的安全和准确
4、操作后要及时拆除连接线，关闭万用表的电源开关，并定期维护和测试
5、不懂操作的话，不要随意操作，以免引起电击或电路故障。
万用表使用说明书
万用表使用说明书万用表使用说明书篇一：数字万用表的使用方法数字万用表的使用与操作摘要：数字万用表是一种多用途的电子测量仪器，在电子线路等实际操作中有着重要的用途。
它不仅可以测量电阻还可以测量电流、电压、电容、二极管、三极管等电子元件和电路。
本文亲自按照步骤动手操作实践并拍下照片与之一一对应，并且，把大家容易出错或不懂得地方尽量详细的解释了。
相信大家看了这篇文章后能很好的使用万用表。
关键词：数字万用表；测量；电子元件；1 引言数字万用表：一种多用途电子测量仪器，一般包含安培计、电压表、欧姆计等功能，有时也称为万用计、多用计、多用电表，或三用电表。
我们用数字万用表测量时需要明白其测量的原理，方法，从而理解性的记忆。
本文介绍了万用表用的最多的几种测量包括：电阻的测量；直流、交流电压的测量；直流、交流电流的测量；二极管的测量；三极管的测量。
2 元件测量2.1 电阻的测量（1）测量步骤首先红表笔插入VΩ孔黑表笔插入COM孔量程旋钮打到“Ω”量程档适当位置分别用红黑表笔接到电阻两端金属部分读出显示屏上显示的数据（2）注意量程的选择和转换。
量程选小了显示屏上会显示“1.” 此时应换用较之大的量程；反之，量程选大了的话，显示屏上会显示一个接近于“0” 的数，此时应换用较之小的量程。
如何读数？显示屏上显示的数字再加上边档位选择的单位就是它的读数。
要提醒的是在“200”档时单位是“?”，在“2k~200k” 图1 测电阻档时单位是“k?”，在“2M~2000M”档时单“M”。
如果被测电阻值超出所选择量程的最大值，将显示过量程“1”,应选择更高的量程，对于大于1MΩ或更高的电阻，要几秒钟后读数才能稳定，这是正常的.当没有连接好时，例如开路情况，仪表显示为“1”当检查被测线路的阻抗时，要保证移开被测线路中的所有电源，所有电容放电.被测线路中，如有电源和储能元件，会影响线路阻抗测试正确性。
万用表的200MΩ档位，短路时有10个字，测量一个电阻时，应从测量读数中减去这10个字。
最全的万用表使用手册
最全的万用表使用手册最全的万用表使用方法一、指针表和数字表的选用：1、指针表读取精度较差，但指针摆动的过程比较直观，其摆动速度幅度有时也能比较客观地反映了被测量的大小（比如测电视机数据总线（SDL）在传送数据时的轻微抖动）；数字表读数直观，但数字变化的过程看起来很杂乱，不太容易观看。
2、指针表内一般有两块电池，一块低电压的1.5V，一块是高电压的9V或15V，其黑表笔相对红表笔来说是正端。
数字表则常用一块6V或9V的电池。
在电阻档，指针表的表笔输出电流相对数字表来说要大很多，用R×1Ω档可以使扬声器发出响亮的“哒”声，用R×10kΩ档甚至可以点亮发光二极管（LED）。
3、在电压档，指针表内阻相对数字表来说比较小，测量精度相比较差。
某些高电压微电流的场合甚至无法测准，因为其内阻会对被测电路造成影响（比如在测电视机显像管的加速级电压时测量值会比实际值低很多）。
数字表电压档的内阻很大，至少在兆欧级，对被测电路影响很小。
但极高的输出阻抗使其易受感应电压的影响，在一些电磁干扰比较强的场合测出的数据可能是虚的。
4、总之，在相对来说大电流高电压的模拟电路测量中适用指针表，比如电视机、音响功放。
在低电压小电流的数字电路测量中适用数字表，比如BP机、手机等。
不是绝对的，可根据情况选用指针表和数字表。
二、测量技巧（如不作说明，则指用的是指针表）：1、测喇叭、耳机、动圈式话筒：用R×1Ω档，任一表笔接一端，另一表笔点触另一端，正常时会发出清脆响量的“哒”声。
如果不响，则是线圈断了，如果响声小而尖，则是有擦圈问题，也不能用。
2、测电容：用电阻档，根据电容容量选择适当的量程，并注意测量时对于电解电容黑表笔要接电容正极。
①、估测微波法级电容容量的大小：可凭经验或参照相同容量的标准电容，根据指针摆动的最大幅度来判定。
所参照的电容不必耐压值也一样，只要容量相同即可，例如估测一个100μF/250V的电容可用一个100μF/25V的电容来参照，只要它们指针摆动最大幅度一样，即可断定容量一样。
万用表使用说明教程
万用表使用说明教程万用表是一种电子测试仪器，用于测量电压、电流、电阻和其他电气参数。
它广泛应用于电子维修、电工工程和科学研究等领域。
本文将详细介绍万用表的使用方法和注意事项。
一、万用表的基本组成万用表通常由以下几个主要部分组成：1. 电表头：显示测量结果的数字显示屏。
2. 测量旋钮：选择电压、电流、电阻等要测量的范围。
3. 探针：用于将电流或电压引入万用表进行测量。
4. 功能旋钮：用于选择不同的功能模式，如直流电压、交流电压或电流等。
5. 功能按钮：用于开关电源和切换测量模式。
二、使用步骤1. 检查安全在开始任何测量之前，确保万用表处于安全状态。
检查电表头、探针、电源线等是否完好无损，避免使用受损的仪器。
2. 测量电压- 将测量旋钮选择到所需的电压范围。
- 探针连接到要测量的电路上，黑色探针通常连接到地或负极，红色探针连接到正极。
- 读取电压值并记录。
3. 测量电流- 注意：在测量电流之前，确保万用表正确连接。
将通用表头插口插入电流测量插孔（通常标有A）。
- 将测量旋钮选择到所需的电流范围。
- 探针连接到电路中断的地方，并记录电流值。
4. 测量电阻- 将测量旋钮选择到所需的电阻范围。
- 将探针连接到要测量的电阻物体的两端。
- 读取电阻值并记录。
5. 其他功能万用表还可以测量频率、电容、检查二极管和晶体管等功能。
使用手册可以提供有关如何正确操作这些功能的详细说明。
三、使用注意事项1. 选择合适的测量范围：根据被测电压、电流或电阻的大小，选择合适的测量范围。
选择过小的范围可能导致测量不准确，而选择过大的范围可能损坏万用表。
2. 正确接线：在测量之前，确保正确地连接探针。
红色探针通常连接到正极，黑色探针连接到负极或地。
3. 避免高电压测量：万用表通常具有特定的最高电压测量范围。
超过这个范围可能会导致设备损坏或人员受伤。
在进行高压测量之前，请确保选择正确的范围并了解安全操作方法。
4. 小心操作：避免在湿润、多尘或有潮湿条件下使用万用表。

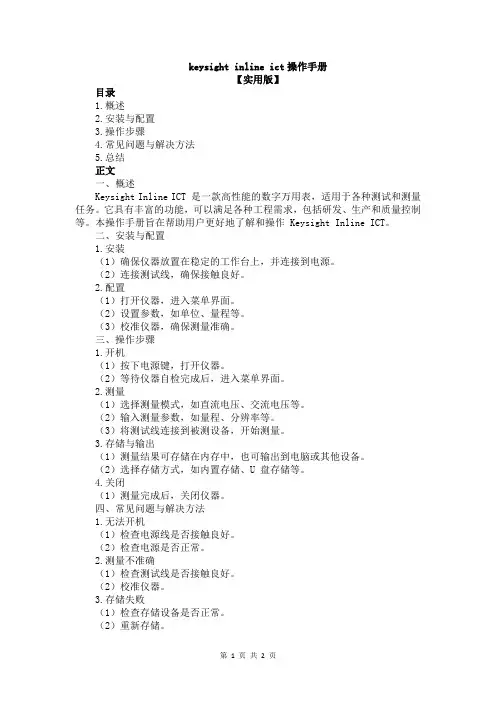

keysight inline ict操作手册
keysight inline ict操作手册【实用版】目录1.概述2.安装与配置3.操作步骤4.常见问题与解决方法5.总结正文一、概述Keysight Inline ICT 是一款高性能的数字万用表，适用于各种测试和测量任务。
它具有丰富的功能，可以满足各种工程需求，包括研发、生产和质量控制等。
本操作手册旨在帮助用户更好地了解和操作 Keysight Inline ICT。
二、安装与配置1.安装（1）确保仪器放置在稳定的工作台上，并连接到电源。
（2）连接测试线，确保接触良好。
2.配置（1）打开仪器，进入菜单界面。
（2）设置参数，如单位、量程等。
（3）校准仪器，确保测量准确。
三、操作步骤1.开机（1）按下电源键，打开仪器。
（2）等待仪器自检完成后，进入菜单界面。
2.测量（1）选择测量模式，如直流电压、交流电压等。
（2）输入测量参数，如量程、分辨率等。
（3）将测试线连接到被测设备，开始测量。
3.存储与输出（1）测量结果可存储在内存中，也可输出到电脑或其他设备。
（2）选择存储方式，如内置存储、U 盘存储等。
4.关闭（1）测量完成后，关闭仪器。
四、常见问题与解决方法1.无法开机（1）检查电源线是否接触良好。
（2）检查电源是否正常。
2.测量不准确（1）检查测试线是否接触良好。
（2）校准仪器。
3.存储失败（1）检查存储设备是否正常。
（2）重新存储。
五、总结本操作手册详细介绍了 Keysight Inline ICT 的安装、配置、操作和常见问题解决方法。
DT9205型数字万用表操作手册
DT9205型数字万用表的操作手册一、使用方法1．将ON/OFF开关置于ON位置，检查电池，如果电池电压不足,""将显示在显示器上，这时则需更换电池。
如果显示器没有显示""，则按以下步骤操作。
2．测试笔插孔旁边的""符号，表示输入电压或电流不应超过指示值，这是为了保护内部线路免受损伤。
3．测试之前。
功能开关应置于你所需要的量程。
二、直流电压测量1.将黑表笔插入COM插孔，红表笔插入V/Ω插孔。
2.将功能开关置于直流电压档V- 量程范围，并将测试表笔连接到待测电源(测开路电压)或负载上(测负载电压降)注意：1.如果不知被测电压范围.将功能开关置于最大量程并逐渐下降。
2.如果显示器只显示“1”,表示过量程,功能开关应置于更高量程。
3.“ ”表示不要测量高于1000V的电压,显示更高的电压值是可能的,但有损坏内部线路的危险。
三、交流电压测量1.将黑表笔插入COM插孔,红表笔插入V/Ω插孔。
2.将功能开关置于交流电压档V~ 量程范围,并将测试笔连接到待测电源或负载上.测试连接图同上.测量交流电压时,没有极性显示。
四、直流电流测量1.将黑表笔插入COM插孔,当测量最大值为200mA的电流时,红表笔插入mA 插孔，当测量最大值为20A的电流时，红表笔插入20A插孔。
2.将功能开关置于直流电流档A- 量程,并将测试表笔串联接入到待测负载上,电流值显示的同时,将显示红表笔的极性。
注意：1.如果使用前不知道被测电流范围,将功能开关置于最大量程并逐渐下降。
2.如果显示器只显示“1”,表示过量程,功能开关应置于更高量程。
3.""表示最大输入电流为200mA,过量的电流将烧坏保险丝,应再更换,20A 量程无保险丝保护,测量时不能超过15秒。
五、交流电流的测量1.将黑表笔插入COM插孔,当测量最大值为200mA的电流时,红表笔插入mA 插孔,当测量最大值为20A的电流时,红表笔插入20A插孔。
万用表使用说明教程
万用表使用说明教程【导言】万用表是一种广泛用于电子工程和电路测试领域的便捷工具。
本教程将为您详细介绍万用表的基本原理、使用方法以及注意事项，帮助您更好地理解和使用万用表。
【一、万用表的基本原理】万用表是一种多功能测量仪器，可用于测量直流电压、交流电压、电流、电阻以及其他电路特性。
它主要由电压测量装置、电流测量装置、电阻测量装置和其他附加功能组成。
1. 电压测量装置：万用表通过电压测量装置来测量电路中的电压。
使用时，将测量引线的红色插头插入仪器上标有电压(V)符号的插孔，黑色插头插入地(GND)插孔，然后将测量引线分别与电路中的正、负电极相接。
2. 电流测量装置：万用表通过电流测量装置来测量电路中的电流。
使用时，将测量引线的红色插头从电压(V)插孔拔出，插入电流(A)插孔。
然后，将待测电路中断开一段，将测量引线分别与电路两端相连。
3. 电阻测量装置：万用表通过电阻测量装置来测量电路中的电阻。
使用时，将测量引线的红色插头从电流(A)插孔拔出，插入电阻(Ω)插孔。
然后，将待测电阻两端与测量引线相连接。
4. 附加功能：万用表还可根据具体型号和厂商添加了其他功能，如测试二极管、测试电容和频率测量等。
根据需要，选择合适的测量插孔和测量范围即可完成相关测试。
【二、万用表的使用方法】万用表的使用方法相对简单，但需要注意一些基本操作。
以下是一般情况下的使用步骤：1. 准备工作：检查万用表的电池电量，确保充足以及正负极连接正确；检查待测电路或元件的工作状态，确保安全测量。
2. 选择测量范围：根据待测量的电压、电流或电阻大小，选择合适的测量范围。
一般来说，选择刚好大于待测值的最小量程，以保证测量的准确性。
3. 连接测量引线：根据所需测量的物理量，连接红色和黑色测量引线到万用表的正确插孔。
4. 测量操作：根据需要，将红色测量引线与正电极相连，黑色测量引线与负电极相连。
可以选择读数方式：如测量电压时，选择直流电压(V)插槽，读取测量结果。
超详细万用表的使用教程
1.5V量程时,测量电池流过万用表内部的负载电阻7欧（RL7） 时的电流,仪表上显示的是电流值；
9V量程时,负载电阻为190欧（RL190）. 判断依据为：如果电池通过一定的负载后,能产生一定的电流值, 则可认为电池是好的,反之达不到定值时,则可认为电池的电量不足.
测量前的注意事项
3、进行测量时,尽量右手握住两支表笔,手指不要触及表笔的金 属部分和被测元器件.
4、测量中如果需要转换量程,必须表笔离开电路后才进行切换, 否则有可能会损坏转换开关的触点及万用表内部电路.
5、测量前需要确认指针是否在零点（在OFF档位下检查）,如 果有偏差,应进行机械调零.
常规测量步骤
量程的选择
No Image
量程不合适
No Image
量程不合适
量程的选择
No Image
合适的量程
读数技巧
由于万用表档位众多,不可能全在刻度盘上标识出来,有些档位是直接成倍数 关系的,就可以用同一种刻度来表示,再经过换算就可以得到正确的结果.
例如：对于直流档有0.25、2.5和250,但刻度盘只有250的标尺,如果需要用 2.5的档位测量,可以先按250的标尺读数,如读到的结果是175,则可以将250 的标尺进行缩放,即除以100倍.所以最终测量结果是175 / 100 V = 1.75V.对 于10的标尺和50的标尺也是如此.
电池测试档
测量前的注意事项
1、进行测量前,要先检查红、黑表笔连接的位置是否正确.黑色 表笔一定要接在“—”（公共端）插孔,而红表笔根据测量情况 不同可接在“+”（正极）插孔、高电压插孔或大电流插孔.如 果红黑表笔接反,在测量直流电量时会使指针反转而损坏表头部 件.
万用表的使用方法教学
万用表的使用方法教学1、正确使用万用表正确使用万用表，用前须熟悉表盘。
两个零位调节器，轻轻旋动调零位。
正确选择接线柱，红黑表笔插对孔。
转换开关旋拨档，档位选择要正确。
合理选择量程档，测量读数才精确。
看准量程刻度线，垂视表面读数准。
测量完毕拨表笔，开关旋于高压档。
表内电池常检查，变质会漏电解液。
用存仪表环境好，无振不潮磁场弱。
2、正确运用万用表的欧姆档正确运用欧姆档，应知应会有八项。
电池电压要富足，被测电路无电压。
选择合适倍率档，针指刻度尺中段。
每次更换倍率档，须重调节电阻零。
笔尖测点接触良，测物笔端手不碰。
测量电路线通断，千欧以上量程档。
判测二极管元件，倍率不同阻不同。
测量变压器绕组，手若碰触感麻电。
3、万用表测量电压时注意事项用万用表测电压，注意事项有八项。
清楚表内阻大小，一定要有人监护。
被测电路表并联，带电不能换量程。
测量直流电压时，搞清电路正负极。
测感抗电路电压，期间不能断电源。
测试千伏高电压，须用专用表笔线。
4、万用表测量直流电流的方法用万用表测电流，开关拨至毫安档，确定电路正负极，表计串联电路中。
选择较大量程档，减小对电路影响。
5、直流法判别三相电动机定子绕组的首尾端三相电动机绕组，首尾直流法判断。
万用表拨毫安档，直流电源干电池。
一相绕组接仪表，另相绕组触电池。
通电瞬间表针转，反转正极都是首。
若不反转换接线，余相绕组同法判。
6、剩磁法判别三相电动机定子绕组的首尾端运转过的电动机，首尾剩磁法判断。
三相绕组出线端，作好标记后并联。
万用表拨毫安档，跨接并联公共点。
慢慢转动电机轴，同时观看仪表针。
指针无明显摆动，三首三尾连一起。
指针向左右摆动，二首一尾并一端。
一相绕组调换头，再用同法来测辨。
直至表针不摆动，首尾分别并一端。
7、环流法判别三相电动机定子绕组的首尾端运转过的电动机，首尾环流法判断。
三相绕组出线端，互串接成三角形。
万用表拨毫安档，串接三相绕组中。
均匀盘转电机轴，同时观看仪表针。
指针基本不摆动，绕组首尾相连接。
万用表实用操作手册
万用表实用操作手册爱咖邦2018-04-16 10:53:00万用表又叫多用表、三用表、复用表，是一种多功能、多量程的测量仪表，一般万用表可测量直流电流、直流电压、交流电压、电阻和音频电平等，有的还可以测交流电流、电容量、电感量及半导体的一些参数（如β）。
1万用表种类很多，外形各异，但基本结构和使用方法是相同的。
万用表面板上主要有表头和选择开关。
还有欧姆档调零旋钮和表笔插孔。
下面介绍各部分的作用：（一）表头万用表的表头是灵敏电流计。
符号A一V一Ω表示这只电表是可以测量电流、电压和电阻的多用表。
表盘上印有多条刻度线，其中右端标有“Ω”的是电阻刻度线，其右端为零，左端为∞，刻度值分布是不均匀的。
符号“－”或“DC”表示直流，“～”或“AC”表示交流，“～”表示交流和直流共用的刻度线。
刻度线下的几行数字是与选择开关的不同档位相对应的刻度值。
表头上还设有机械零位调整旋钮，用以校正指针在左端指零位。
（二）选择开关万用表的选择开关是一个多档位的旋转开关。
用来选择测量项目和量程。
一般的万用表测量项目包括：“mA”；直流电流、“V”：直流电压、“V”：交流电压、“Ω”：电阻。
每个测量项目又划分为几个不同的量程以供选择。
(三）表笔和表笔插孔表笔分为红、黑二只，使用时应将红色表笔插入标有“＋”号的插孔，黑色表笔插入标有“－”号的插孔。
2注意：(一)万用表使用前，应做到：1．万用表水平放置。
2．应检查表针是否停在表盘左端的零位。
如有偏离，可用小螺丝刀轻轻转动表头上的机械零位调整旋钮，使表针指零。
3．将表笔按上面要求插入表笔插孔。
4．将选择开关旋到相应的项目和量程上，就可以使用了。
(二）万用表使用后，应做到：1．拔出表笔。
2．将选择开关旋至“OFF”档，若无此档，应旋至交流电压最大量程档，如“又1000V”档。
3．若长期不用，应将表内电池取出，以防电池电解液渗漏而腐蚀内部电路。
3测量直流电压测量步骤是：1．选择量程万用表直流电压档标有“V”，有2.5伏、10伏、50伏、250伏和500伏五个量程。
万用表手册ZT-QS9-CN
使用手册一、概述本产品是用电池驱动的、带真有效值的自动量程钳形数字万用表。
仪表为6000字显示，采用LCD 显示器，有背光显示，读数清晰。
二、安全事项为避免可能的电击、火灾、及人身伤害，在使用之前，请先阅读安全注意事项。
(1)测量时，请勿超过“技术规格”中规定的最大测量值。
(2)36V 以下的电压为安全电压，在测高于36V 直流或25V 交流电压时，要检查表笔是否可靠接触、是否正确连接、是否绝缘良好等，以避免电击。
(3)换功能和量程时，表笔应离开测试点。
(4)选择正确的功能和量程，超量程显示为“OL”。
(5)安全符号说明：三、规格参数存在危险电压接地双绝缘低电压符号操作者必须参阅说明书零火线判断技术规格功能量程分辨率精度最大测量值频率响应直流电压 6.000V 0.001V ±(0.5%+3)600V60.00V 0.01V 600.0V 0.1V 交流电压6.000V0.001V ±(1.0%+3)600V40Hz-1kHz60.00V 0.01V 600.0V0.1V 直流电流60.00A 0.01A ±(2.0%+30)600A600.0A 0.1A 交流电流60.00A 0.01A 40Hz-400Hz600.0A0.1A功能量程分辨率精度最大测量值频率响应电阻600.0Ω0.1Ω±（1.5%+3）±(0.5%+3)60M Ω6.000k Ω0.001k Ω60.00k Ω0.01k Ω600.0k Ω0.1k Ω6.000M Ω0.001M Ω60.00M Ω0.01M Ω±(1.5%+3)电容6.000nF 0.001nF ±(5.0%+20)60.00mF60.00nF 0.01nF ±2.0%+5600.0nF 0.1nF 6.000μF 0.001μF 60.00μF 0.01μF 600.0μF 0.1μF 6.000mF 0.001mF ±(5.0%+5)60.00mF 0.01mF 频率±(0.1%+2)300KHz60.00Hz 0.01Hz 600.0Hz 0.1Hz 6.000kHz 0.001kHz 60.00kHz 0.01kHz 300.0kHz0.1kHz二极管√通断√启动电流测量√峰值保持√手电筒/背光√温度(-30~1000)℃1℃±(2.5%+5）1000℃(-22~1832)℉1℉1832℉通用技术指标显示屏（LCD ）6000字量程自动材质ABS 采样速率3次/秒真有效值√数据保持√低电量提示√自动关机√机械技术规格尺寸185*65*30mm重量165g电池类型 1.5V AAA 电池* 2保修期一年环境工作环境温度0~40℃湿度＜75%存储环境温度-20~60℃湿度＜80%四、使用方法(1) 操作面板说明（见右图）1. 钳头2. 手电筒3. 钳头扳机。
数字万用表的使用手册
数字万用表的使用手册（UT39A/B/C型万用表）万用表的外表结构1．LCD显示器2．数据保持选择键3．晶体管放大倍数测试输入座4．公共输入端5．其余测量输入端6．mA测量输入端7．20A/10A电流输入端8．电容测试座9．量程开关10．电源开关一．直流电压测量●将红表笔插入“VΩ”插孔，黑表笔插入“COM”插孔●将功能开关置于V＝量程挡，并将测试表笔并联到待测电源或负载上。
●从显示器上读取测量结果。
注意：☆不知被测电压范围时，请将功能开关置于最大量程，根据读数需要逐步调低测量量程挡。
☆当LCD只在最高位显示“1”时，说明已超量程，需调高量程。
☆不要输入高于1000V或750rms的电压，显示更高电压是可能的，但有损坏仪表内部线路的危险。
☆测量高电压时，要格外注意，。
以避免触电。
☆在完成所有测量操作后，要断开表笔与被测电路的连接，并从仪表输入端拿点表笔☆每一个量程挡，仪表的输入阻抗均为10MΩ，这种负载效应在测量高阻电路时会引起测量误差，如果被测电路阻抗∠10kΩ，误差可以忽略。
二交流电压测量三直流电流测量●将红表笔插入“”或“”插孔当测量200 mA以下的电流时，插入插孔;当测量200mA及以上的电流时，插入“10A”或“20A”插孔，黑表笔插入“”插孔。
当测量200mA及以上的电流时，黑表笔插入“COM”插孔●将功能开关置于A-----量程，并将测试表笔串联接入到待测负载回路里。
●从显示器上读出测量结果。
注意:☆当开路电压与地之间的电压超过安全电压60VDC或30Vrms时，请勿尝试进行电流的测量，以避免仪表或被测设备的损坏，以及伤害到你自己。
因为这类电压会有电击的危险。
☆在测量前一定要切断被测电源，认为检查输入端子及量程开关位置是否正确，确认无误后，才可通电测量。
☆若输入过载，内装保险丝会熔断，须于更换。
保险丝外形尺寸：φ5*20mm ，规格F0.315A/250V☆大电流测试时，为了安全使用仪表，每次测量时间应小于10秒，测量的间隔时间应大于15分钟。
电工必备万用表使用手册
电工必备万用表使用手册万用表又叫多用表、三用表、复用表，是一种多功能、多量程的测量仪表，一般万用表可测量直流电流、直流电压、交流电压、电阻和音频电平等，有的还可以测交流电流、电容量、电感量及半导体的一些参数（如β）。
一、万用表的结构（500型）万用表由表头、测量电路及转换开关等三个主要部分组成。
（1）表头表头它是一只高灵敏度的磁电式直流电流表，万用表的主要性能指标基本上取决于表头的性能。
表头的灵敏度是指表头指针满刻度偏转时流过表头的直流电流值，这个值越小，表头的灵敏度愈高。
测电压时的内阻越大，其性能就越好。
表头上有四条刻度线，它们的功能如下：第一条（从上到下）标有R或Ω，指示的是电阻值，转换开关在欧姆挡时，即读此条刻度线。
第二条标有∽和VA，指示的是交、直流电压和直流电流值，当转换开关在交、直流电压或直流电流挡，量程在除交流10V以外的其它位置时，即读此条刻度线。
第三条标有10V，指示的是10V的交流电压值，当转换开关在交、直流电压挡，量程在交流10V时，即读此条刻度线。
第四条标有dB，指示的是音频电平。
（2）测量线路测量线路是用来把各种被测量转换到适合表头测量的微小直流电流的电路，它由电阻、半导体元件及电池组成它能将各种不同的被测量（如电流、电压、电阻等）、不同的量程，经过一系列的处理（如整流、分流、分压等）统一变成一定量限的微小直流电流送入表头进行测量。
（3）转换开关其作用是用来选择各种不同的测量线路，以满足不同种类和不同量程的测量要求。
转换开关一般有两个，分别标有不同的档位和量程。
二、符号含义（1）∽ 表示交直流（2）V－2.5KV 4000Ω/V 表示对于交流电压及2.5KV的直流电压挡，其灵敏度为4000Ω/V（3）A－V－Ω 表示可测量电流、电压及电阻（4）45－65－1000Hz 表示使用频率范围为1000 Hz以下，标准工频范围为45－65Hz（5）2000Ω/V DC 表示直流挡的灵敏度为2000Ω/V 钳表和摇表盘上的符号与上述符号相似三、万用表使用口诀正确使用万用表，不仅能快速准确地判断出故障部位，而且能防止电器设备及万用表本身的损坏。
通用型万用表使用说明书
通用型万用表使用说明书MF500B型万用电表是一种高敏锐度，多量限的携带整流系内心。
该内心共具有二十九个测量量限，能分离测量交直流电压。
交直流电源。
电阻，合适于无线电。
电讯及电工事业单位作一般测量之用。
MF500B型万用电表应用时，将红表笔接“＋”，黑表笔接“＊”具体应用办法如下：1。
测量交直流电压把转换开关拨到交直流电压档，量程开关拨到直流电压档或交换电压档。
直流电压有2。
5V，10V，50V，250V，500V五个量程，交换电压有10V，50V，250V，500V四个量程。
在测量未知电压时量程应选最大量程，然后逐渐削减到适合档位（使指针偏转刻度在1／3到2／3满刻度之间），以免烧坏万用表。
将表笔并联接于被测点，若为直流电压时，红表笔接“＋”，黑表笔接“-”，若正负极性接反，会造成指针破坏。
读响应的刻度线。
在应用万用表时应特殊留意万用表表头标尺的刻度线，个中自上而下第一条是欧姆档刻度线，二条是电压。
电流的共用刻度线，大部分万用表第三条是交换电压10V专用刻度线。
2。
测量电阻把转换开关拨到欧姆档，倍率开关拨到适当的地位，把被测电阻接在表笔间，表头上的读数乘上倍率，就是所测电阻的阻值，应用万用表测量电阻时，要留意调零。
3。
测量电流把转换开关拨到电流档，量程开关拨到直流电流档或交换电流档。
万用表的电压档和电流档的应用有很多类似之处，应用万用表测电流时将表笔串联在被测电路中。
以MF500型指针式万用表的应用办法：（1）表头万用表的表头是敏锐电流计。
表头上的表盘印有多种符号，刻度线和数值。
符号A-V-Ω表示这只电表是可以测量电流。
电压和电阻的多用表。
表盘上印有多条刻度线，个中右端标有“Ω”的是电阻刻度线，其右端为零，左端为00，刻度值散布是不平均的。
符号“一”或“DC”表示直流，“～”或“AC”表示交换，“～”表示交换和直流共用的刻度线。
刻度线下的几行数字是与选择开关的不同档位相对应的刻度值。
表头上还设有机械零位调剂旋钮，位于表盘下部中央的地位，用以校订指针在左端指零位。
万用表操作指导书
万用表操作指导书1．仪器名称万用表2．仪器型式FLUKE-175/177/179型万用表3．仪器名称代号无4．适用范围适用于本司万用表之操作，校正，保养。
5．体操作步骤5．1万用表构造显示屏保持按键最大最小平均记录模式键手动量程和自动量程转换键测量交直流电流400MA以下表笔插孔测量交直流10A以下电流表插孔红表笔万用表转换开关黑表笔功能转换键5.2插孔功能5.3转换开关符号功能解释。
5.4具体操作步骤5.4.1首先把万用表开关从“OFF”状态旋转到任意一个位置时按下并保持所提示的按钮。
5.4.2基本的测量操作：5.4.2.1在连接测试引线到电路或设备时，先连接公共（COM）测试引线，再连接带电的引线，在断开测试引线时先断开带电的引线，再拆除公共测试引线。
5.4.2.2测量交流和直流电压（表笔必须是并联连接）。
5.4.2.3测量直流电压（表笔必须是并联连接）5.4.2.4测量直流毫伏(表笔必须是并联连接)5.4.2.5测量电阻5.4.2.6测量电容5.2.4.7测试通断性5.2.4.8测量二极管良好的二极管良好的二极管（正向压降）（反向偏压）坏的二极管坏的二极管开路 短路5.2.4.9测量交流电流或直流电流 为避免人身伤害或损坏仪表：（1）开路对地电势大于1000V 时，请勿测量电路内电流。
（2）在测试之前请检查仪表的保险丝。
（请参阅“测试保险丝”方法） （3）当引线插在电流插孔时，请勿把测试仪表笔与电路或组件并联。
（4）切断电源（OFF ），断开电路，把仪表串联接入，然后接通电源5.2.4.10测量频率为避免电击的危险，应忽略频率大于1KHz 直方图。
如果测量的信号频率大于1KHz ，不具体说明该直方图仪表可测量一个信号的频率。
全部量程的触发电平是0V，0A交流电交流/直流电压频率交流电流频率如想退出频率（Frequency）测量，请按黄色按钮或转动旋钮开关。
在频率文件，仿真指针显示的值是交流/直流电压或交流电流（精确高达1KHz）。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
下面，我们首先向各位介绍一下，如何选用笔记本电脑故障诊断中 常用到数字万用表。数字万用表通常又分为便携式和台式两种。便 携式体积小，重量轻，耗电少，适用于工业现场，也是电脑维修的 必选工具；台式表精准度和分辨率非常高，在计量、科研和生产部 门作为标准表和精密测量用，这里我们不再对后者进行介绍。
测量功能方面
仪表真有效值测量
交流电压测量分平均值转换、峰值转换和真有效值转换。当波形 失真较大时，平均值转换和峰值转换不准确，而真有效值转换可 不受波形的影响，使测量结果更加准确。
电阻接线方式
电阻测量接线方式有四线式、两线式。进行小电阻和高精度测量 时，应选择带四线式电阻测量的仪表。 在实际笔记本电脑故障 诊断中，此点可以不用考虑，我们毕竟不是搞科研，呵呵。
仪表的响应时间、测量速度、频率响应
响应时间越短越好，但有一些表的响应时间比较长，要等一段 时间后读数才能稳定下来；测量速度应根据是否与系统测试联 用，如联用时，速度就很重要，必须和整个系统匹配；频率响 应，则根据所测量的信号合理选择。在笔记本电脑某些电源电 压、系统信号测量中，往往需要抓一些瞬间的测量值，这时候， 仪表的相应速度，对我们就很重要了。通常来说，仪表的响应 速度越快越好。
万用表选用
万用表的种类很多，按其读数方式来分，可分为模拟式万用表和数 字式万用表两类。模拟式万用表是通过指针在表盘上摆动的大小来 指示被测量的数值，因此，也称其为机械指针式万用表。虽然它的 价格相对便宜，但是由于读数不是很方便，容易造成较大误差等缺 点，越来越少的被专业维修人员所采用。而具备使用方便、量程多、 功能全等优点数字万用表则深受使用者的欢迎，也成为笔记本电脑 硬件分析爱好者的首选。
仪表的数字显示形式
数字万用表的显示形式不仅限于数字，还可以显示图表、文字和 符号。并且，一些新型仪表还可以同时显示同一信号的多个参数 以便于现场观测、操作和管理。
仪表的工作电压
台式数字万用表的供电电源一般为220V，而一些新型数字万用 表电源范围很宽，可以在96V～264V之间。手持式的数字万用 表可分为交流电、可充电电池或外接电池三种常见形式。建议 各位购买电池供电的万用表，这样在使用的过程中，就不会受 到空间的限制了。
测量范围和量程方面
数字万用表量程多，且基本量程准确度最高。很多数字万用表可以 自动/手动量程选择，使得测量方便、安全、迅速。还有很多数字 万用表有过量程能力，在测量值超过该量程但还没达到最大显示时， 可不用换量程，从而提高了准确度和分辨力。同时，也最大程度的 较少了我们调节表盘的测试，大大提高了工作效率，这也是各位在 选用数字万用表时，最需要考虑的一点。 如下图所示的两幅图 分别为推荐和不推荐的万用表表盘类型，仅供各位选用仪表时参考。
典型万用表
上面讲到了，在笔记本电脑故障诊断中，如何选用数字万用表 的一些建议。为了便于各位的理解，我们还是以优利德公司的 UT60B型号数字万用表为例，介绍其产品主要规格、使用方法的 一些的介绍（部分信息来源于其产品说明书，具体信息以说明 书为准）。
Hale Waihona Puke 产品概述UT60B是一种性能稳定，安全可靠的3 3/4位数字万用表（以下简 称仪表）系列。整机电路设计以大规模集成电路双积分A/D转换 器为核心，全量程的过载保护电路，独特的外观设计使之成为性 能优越的电工仪表。仪表可用于测量交直流电压、交直流电流、 电阻、二极管、电路通断、电容、频率/占空比。
推荐使用万用表类型
具有自动更换量程功能，只要我们选用 相应测量类型后，不用关注具体的测量 信号的量程范围了，极大的提高了测量 精度。同时，也免去了在信号测量过程 中，选择具体量程的精力消耗。
不推荐使用万用表类型
同推荐万用表类型相比，价格可能会相 对较为便宜，但仪表片面档位众多，在 很多时候，为我们信号的测量精度和精 力消耗，都带来了极大的困扰。所以， 不建议使用此类型万用表。
典型万用表操作手册
q0i9u1m10l8
20080827
万用表可以测量哪些电信号？ 什么是主板的地？ 请举例笔记本电脑维修中万用表应用。
万用表简介
我们常说的万用表又称为三用表，是一种多量程，可以测量多种 电量的便携式电子测量仪表。普通的万用表以测量电阻，交、直 流电流，交、直流电压信号为主，有的万用表还可以用来测量音 频电平、电容量、电感量和晶体管的β值等功能。 由于万用表具有结构简单，便于携带，使用方便，用途多样，量 程范围广等特点，因而它被广泛应用于电路维修、信号测量等场 合，是最常见的电信号测量工具之一。
仪表测量精准度方面
数字万用表允许的最大误差不仅要看它的准度，还要看它的精度。 在笔记本电脑实际故障诊断中，如果仪表测量误差能控制在1%左 右的话，已经足够我们使用了。数字万用表具体测量精度参数，在 其产品说明书中，应该会有明确说明，大家购买时，稍微留意一下 即可。
仪表的输入电阻和零电流参数
数字万用表的输入电阻过低和零电流过高都会引起测量误差，关键 要看测量装置所允许的极限值是多少，即要看信号源的内阻大小。 信号源阻抗高时应选择高输入阻抗、低零电流的仪器，使其影响可 以减小到忽略不计的程度。
仪表采用先进的双重注塑包胶工艺，使外壳具备足够的绝缘性能。 仪表设有背光源，方便用户在黑暗的场所读出测量显示值，为安 全、有效地使用仪表提供有力保证。
仪表的串模抑制比和共模抑制比
在存在各种干扰，如电场、磁场和各种高频噪声或进行远距离测 量时，容易混进干扰信号，造成读数不准，因此应根据使用环境 选择串、共模抑制比高的仪器，尤其是进行高精度测量时，应选 择带保护端Ｇ的数字多用表，能很好地抑制共模干扰。针对笔记 本电脑信号的测量，这方面往往很少需要考虑的。
