MapGIS做投影变换的方法与步骤
mapgis教程投影变换
• 系统弹出如右图所示对话框，默认设置，单击“确定”按钮；
小比例尺非标准框
• 系统自动投影生成“1：10万”非标准图框，单击右键选择“复
位”命令，选择显示点、线文件，“确定”即可，如图；
大比例尺标准框
• 3度分带法从东经1度30分算起，每3度为一带。这
样分带的方法在于使6度带的中央经线均为3度带的 中央经线；
• 我国1:2.5-1:50万地形图均采用6度分带；1:1万及
更大比例尺地形图采用3度分带；
高斯投影
由于高斯-克吕格投影每一个投影带的坐标都是对本带坐标 原点的相对值，所以各带的坐标完全相同，使用时只需变 一个带号即可；
• 这里默认投影参数设置；
用户文件投影转换
• 其它参数默认设置“按行读
取数据”、“X－>Y顺序”、 “生成点”，“维数为2（即 二维X、Y）”、“位移为0（因 为第一行就是X坐标，没有 序号等其他数据）”；
• 将“不需要投影”选项打√ ，
“投影变换”按钮变成“数 据生成”，单击“数据生成” 按钮，然后单击“确定”按 钮；
其中“投影中心点经度”设置方法见下一页；
小比例尺非标准框
• “投影中心点经度”设置方法：
由比例尺为“1：10万”知道，图框的投影带类型为6度 分带，由起始经度为“1170000”，查阅“帮助”中 的“6 度分带表”可知，图框的中央经线恰好为“1170000”；
小比例尺非标准框
• 设置好“角度单位”、“投影参数”、起始经纬度、经纬线间隔、
• 两种方法：①、手工输入编辑
② 、从文件中导入
• 标准图框系统自动会添加4个TIC
MapGIS投影变换.
基本比例尺的投影 基本比例尺的投影
我国基本比例尺地形图(1:5千，1:1万，1:2.5万，1:5万，1:10万，1:25万，1:50万， 1:100万)中： • 大于等于1:50万的均采用高斯-克吕格投影，其中1:2.5-1:50万地形图均采用6度分带，
1:1万及更大比例尺地形图采用3度分带 • 小于1:50万的地形图采用正轴等角割圆锥投影，又叫兰勃特投影 • 海上小于1:50万的地形图多用正轴等角圆柱投影，又叫墨卡托投影
46带。
3
13
14
15
16
17
18
19
20
21
22
23
12 ° 18 ° 72 ° 78 ° 84 ° 90 ° 96 ° 102 ° 108 ° 114 ° 120 ° 126 ° 132 ° 138 °
45
24 25 26 27 28 29 30 31 32 33 34 35 36 37 38 39 40 41 42 44 45 46
GIS中的投影
GIS中的投影
GIS中的坐标系定义由基准面和地图投影两组参数确定，而基准面的定义则由特定椭球 体及其对应的转换参数确定，因此欲正确定义GIS系统坐标系，首先必须弄清地球椭球体、 大地水准面及地图投影三者的基本概念及它们之间的关系。
地球椭球体 是一个扁率极 小的椭圆绕大 地球体短轴旋 转所形成的规 则椭球体
地理信息系统应用
MAPGIS投影变换
主讲人：李建辉 黄河水利职业技术学院
内容提要
投 影 变 换
内容提要
1
投影变换原理
2
地理坐标系
3
投影坐标系
4
MapGIS投影变换
什么是投影变换？ 什么是投影变换？
MapGIS6.7 投影变换
地图投影选择
半球地图投影
东西半球有横轴等面积方位投影、横轴等角方位投影；南 、北半球有正轴等面积方位投影、正轴等角方位投影、正 轴等距离方位投影。
ZONDY CYBER GROUP CO.,LTD
地图投影选择
各大洲地图投影
亚洲地图投影：斜轴等面积 方位投影、彭纳投影；欧洲 地图的投影：斜轴等面积方 位投影、正轴等角圆锥投影 ；北美洲地图的投影：斜轴 等面积方位投影、彭纳投影 ；南美洲地图：斜轴等面积 方位投影、桑逊投影；大洋 洲地图：斜轴等面积方位投 影、正轴等角圆锥投影；拉 丁美洲：斜轴等面积方位投 影。
投影变换
罗然
ZONDY CYBER GROUP CO.,LTD
1
MapGIS6.7基础 基础
2
投影变换理论基础
3
MapGIS6.7投影变换 投影变换
ZONDY CYBER GROUP CO.,LTD
1
MapGIS6.7基础 基础
ZONDY CYBER GROUP CO.,LTD
四类图框的生成
小于1：5000时，图幅为小比例尺，梯形图幅； 大于1：5000时，图幅为大比例尺，矩形图幅； 四类图框： ①、小比例尺的标准框 ②、小比例尺的非标准框 ③、大比例尺的标准框 ④、大比例尺的非标准框
ZONDY CYBER GROUP CO.,LTD
ZONDY CYBER GROUP CO.,LTD
几种常用投影方式
墨卡托投影（Mercator）
通用墨卡托投影Universal Transverse Mercator projection(UTM)，正 轴等角圆柱，斜轴默卡托
兰伯特投影（Lambert）
mapgis教程-投影变换
• 单击“投影参数”按钮，设置图框投影参数，这里默认设置，
小比例尺非标准框
• “投影中心点经度”设置方法：
由比例尺为“1：10万”知道，图框的投影带类型为6度 分带，由起始经度为“1170000”，查阅“帮助”中 的“6 度分带表”可知，图框的中央经线恰好为“1170000”；
小比例尺非标准框
经纬线点密度等参数后，单击“绘经纬网”或者“绘公里网”单 选按钮，如左图，然后单击“确定”按钮；
四类图框的生成
• 小于1：5000时，图幅为小比例尺，梯形图幅，单
位为经纬度；
位为公里值；
• 大于1：5000时，图幅为大比例尺，矩形图幅，单
• 四类图框：
①、小比例尺的标准框 ②、小比例尺的非标准框 ③、大比例尺的标准框 ④、大比例尺的非标准框
小比例尺标准框
• 以1：1万为例，其他小比例尺的标准框生成方法类似； • 单击“系列标准图框”菜单下 “生成1：1万图框”命令，系统
（ｘ，ｙ）之间的函数关系式的过程；
• 投影：就是建立地球表面上点（Q，λ）和平面上的点
• 投影变换：就是将不同的地图投影函数关系式变换的过
程；
• MAPGIS中的投影变换的定义：将当前地图投影坐标转换为
另一种投影坐标，它包括坐标系的转换、不同投影系之间 的变换以及同一投影系下不同坐标的变换等多种变换；
缺点：误差累计较大、参考椭球和国际不一致；
• 西安80坐标系：
1978年4月召开的“全国天文大地网平差会议”上决定建立我国新 的坐标系，称为1980年国家大地坐标系。其大地原点设在西安西北的 永乐镇，简称西安原点。椭球参数选用1975年国际大地测量与地球物 理联合会第16界大会的推荐值。简称IUUG-75地球椭球参数或IAG-75地 球椭球；
GIS投影转换和图像校正操作步骤
一、投影转换1、在Arcgis Map中打开湖南省政区图2、打开ArcCatalog3、在列表中找到湖南省政区图，选择“属性”右击4、4、在Spatial Reference(空间参考)中打开“edited”，5、单击Select按钮，选择“Projected Coordinate Systems”6、选择“Continental”：7、选择“Asia”8、选择：“Asia North Albers Equal Area Conical.prj”：9、单击Add。
10、单击modify：11、Central Meridian（中央经线）改为111，Standard Parallel_1（第一条标准纬线）改为26，Standard Parallel_2（第二条标准纬线）改为29：12、选择Select→Asia→xian198013、Add→确定→确定→确定二、图像校正1、打开湖南政区图；2、找到图上四个角上经纬线的交点，并建立Excel表格，依次输入个点坐标：3、选择Tools工具→选择Add XY Data：4、打开刚才建立的Excel表格；5、单击Edited：6、单击Import→选择湖南政区图，导入已经定义的投影方式→Add：7、单击Select→Geographic Coordinate Systems→Asia→xian1980→Add8、确定→Ok→确定9、隐藏湖南省政区图，在显示区域右击→选择Full Extend：10、选择identify工具，单击一个点，不断放大点，直到所显示的坐标不再变化为止：11、将各个点的坐标输入到Excel表格对应的点后面：12、选择View→Toolbars→Georeferencing，打开Georeferencing工具栏，去掉Auto Adjust前面的勾；13、放大左上角所选取的点（放大到像原大小），选择Georeferencing中的Add ControlPoints工具，14、在经纬线交点的像原上先左击再右击，选择InputXand Y15、在弹出的对话框中分别在X、Y中输入前面所确定的精确坐标（四个点）：16、选择Georeferencing下拉菜单的Update Display→Rectify如果是9.3/以上版本不需要矫正点的选取，操作如下：1、直接打开地图进行投影定义（具体方法同上）；2、放大左上角经纬线交点（放大到像原大小）【本例为109E，30N】，选择Georeferencing中的Add Control Points工具（见上），3、在经纬线交点的像原上先左击再右击，选择Iput DMS of Lon and lat...4、在对话框中分别输入经纬度；5、选择Georeferencing下拉菜单的Update Display→Rectify。

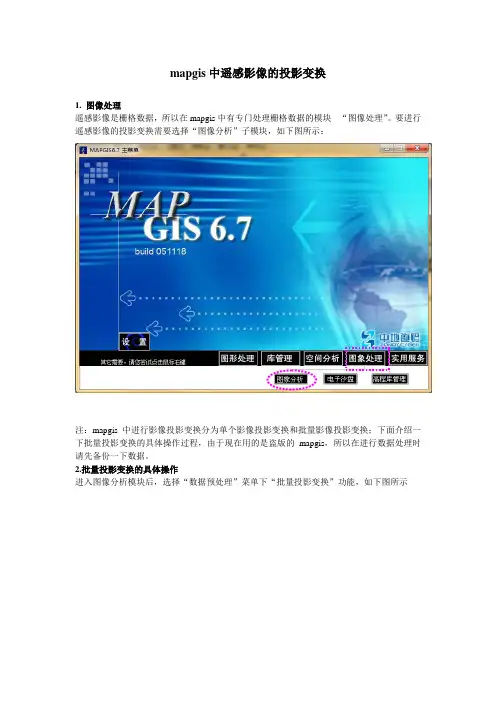

mapgis中遥感影像的投影变换
mapgis中遥感影像的投影变换
1. 图像处理
遥感影像是栅格数据，所以在mapgis中有专门处理栅格数据的模块---“图像处理”。
要进行遥感影像的投影变换需要选择“图像分析”子模块，如下图所示：
注：mapgis中进行影像投影变换分为单个影像投影变换和批量影像投影变换；下面介绍一下批量投影变换的具体操作过程，由于现在用的是盗版的mapgis，所以在进行数据处理时请先备份一下数据。
2.批量投影变换的具体操作
进入图像分析模块后，选择“数据预处理”菜单下“批量投影变换”功能，如下图所示
会弹出如下图对话框，
①进行“原始投影参数”的设置：按如下图所示参数进行设置，注意比例尺分母项。
②进行“目标投影参数”的设置：按如下图所示参数进行设置
③“原始目录”的设置：即需要转换的影像的存放目录
④“结果目录”的设置：即转换后的影像的存放目录。
注：由于目前采用的是盗版mapgis软件，转换后的“结果文件”中可能存在某文件大小为0kb的，说明该文件的“原始数据”已进行了投影变换，将其拷入结果目录中使用即可。
Mapgis如何把坐标点按实际投影到地质图上
Mapgis如何把坐标点按实际投影到地质图上1、实用服务——投影变换。
2、P投影变换——U用户文件投影转换。
3、打开文件，选择保存有勘测点坐标信息的文件。
X坐标不含有带号！！！
4、在设置用户文件选项中选择按指定分隔符，根据实际情况设置X、Y坐标所在的列，既可以生成点，也可以连成线。
数据类型选择双精度，小数位保留四位，根据实际情况选择分隔符号。
5、设置坐标点的标注图案及大小。
6、设置用户投影参数，分母为1，单位为米。
7、设置结果投影参数。
在单位为毫米的情况下，分母为实际比例尺的分母。
8、点击投影变换，保存文件（线文件wL或者点文件wt）
9、在图形处理——输入编辑中同时打开地质图和投影变换后的坐标点文件，复位窗口就可以看到点已经准确的放到地质图上了。
mapgis实验(实例)教程实验四 利用MAPGIS进行投影
实验四利用MAPGIS进行投影、校正和裁剪1.生成1：1万标准分幅图的图框
1.1确定图框的左角坐标
（1）打开输入编辑模块，确定生成图框的左下角坐标
（图一）（图二）
（图三）（图四）
（图五）
（图六）
（图七）
（图八）
由图八可知，要生成图框的左下角坐标为：东经111-48-45，北纬33-55-00。
（2）生成四个控制点
以四个内图廓点为控制点，分别画四个“十”字线，我们要新建一个线文件来存放四个十字线。
（图一）
（图二）
（图三）（图四）
（图五）
（图六）
同理在其它三个角画上十字线。
最后将tic文件保存。
（图七）
（3）生成标准图框。
（图一）
（图二）
（图三）
（图四）
（图五）
（图六）
（图七）
（图八）
（图九）
（图十）
（图十一）
（图十二）
（图十三）
（图十四）
（图十五）
（图十六）
（图十七）
（图十八）
（）。
Mapgis数据投影步骤
Mapgis数据投影步骤方法一1、打开需要投影的数据并选中数据范围2、打开section新建文件，在1辅助工具下选择表格数据投影打开选择数据投影对话框，首先选择X,Y数据所在列，然后设置比例尺，绘制线和线闭合项不用勾选。
3、文字图元参数，子图图元参数。
4、所有参数设置完成后点击确定。
5、点击1：1复原，保存点文件。
注：1:1复原后看不到投影内容，移动鼠标缩小窗口范围，将最左下角位于原点的点删除后再点击保存点文件，1:1复原可见投影内容。
方法二1、Excel数据准备，文件另存为文本文件（制表符分隔）（*txt）格式2、打开mapgis主菜单—>实用服务—>投影变换2、投影转换菜单—>U用户文件投影转换3、打开文件5、在设置用户文件选项中，选择按指定分隔符，弹出对话框忽略，单击设置投影参数中的设置分隔符，可以用分号、逗号、空格、或是Tab键隔开。
6、在设置投影参数中继续设置用户投影参数和结果投影参数如下7、点击投影变换然后点击确定8、点击1:1复位，保存点文件结束Mapgis图像矫正一、图片处理1、首先打开“图像处理”，再打开“图像分析”。
2、点击“文件”里的“数据输入”。
3、选择要添加文件的格式。
4、点击“添加文件”把要转的图片打开。
5、点击“转换”再点击“完成”。
二、标准图框生成方法一：1、进入MAPGIS主界面→“实用服务”→“投影变换”。
2、“系列标准图框”→“生成1：1万图框”。
3、在弹出的下列对话框中设置图框参数。
选择图框模式：选择高斯坐标实线公里网。
参数输入（DMS）：输入图框左下角经纬度和网间间距。
（一般情况下，网间间距不需修改，使用默认参数即可。
只需输入图框左下角的经纬度。
输入图框文件名：图框文件名可通过点击“图框文件名”按钮输入，也可直接在其后的空白框内输入。
选择椭球参数：点击“椭球参数”按钮选择椭球参数。
选择西安80/1975年I.U.G.G推荐椭球。
4、主要参数都输入完毕以后，单击“确定”按钮，系统会弹出如下对话框，“图框内容”可不管，而在“图框参数选择”的6个选项中，将左下角平移为原点和旋转图框底边水平两项不要勾选，其余4项全部勾选。
MAP GIS投影变换的知识
地图投影，是GIS知识体系中重要的组成部分，每个GIS软件都会涉及到这一部分知识，并不是只有MAPGIS软件中才有，M APGIS软件中的投影变换相比国外的软件更具有针对性，更符合我们国家的国情，比如标准框等。
我这里只是给大家说说我对投影变换的一个理解，讲很多的知识点串起来，不正确的地方，还请大家给予批评指正。
投影变换，我个人理解，就是对“投影”进行“变换”。
只要把握住了这个核心的思想，其他的就不在那么难理解了。
那么下面就要搞清楚两个问题，就是“什么是投影？”、“为什么要进行投影？”。
然后再来理解“如何变换”。
那么什么是投影呢？我们知道，地球是一个近似于梨型的不规则椭球体，而GIS软件所处理的都是二维平面上的地物要素的信息。
所以首先要考的一个问题，就是如果如何将地球表面上的地物展到平面上去。
最简单的一个方法，或者说是最容易想到的一个方法就是将地球表面沿着某个经线剪开，然后展成平面，即采用这种物理的方法来实现。
可采用物理的方法将地球表面展开成地图平面必然产生裂隙或褶皱，大家可以想象一下，如果把一个足球展成平面的，会是什么结果。
所以这种方法存在着很大的误差和变形，是不行的。
那么我们就可以采用地图投影的方法，就是建立地球表面上的点与地图平面上点之间的一一对应关系，利用数学法则把地球表面上的经纬线网表示到平面上，这样就可以很好的控制变形和误差。
凡是地理信息系统就必然要考虑到地图投影，地图投影的使用保证了空间信息在地域上的联系和完整性，在各类地理信息系统的建立过程中，选择适当的地图投影系统是首先要考虑的问题。
所以一句话，投影：就是建立地球表面上点（Q，λ）和平面上的点（ｘ，ｙ）之间的函数关系式的过程。
这时候就有一个问题要问了，就是随着地图制图理论及科学技术的不断发展，就会有不同的国家，不同的人，提出了不同的数学法则。
这就表示存在着很多的投影方式。
有时候我们需要将不同的投影方式变换成同一种投影方式，或者将不同的投影参数，变换成相同的投影参数，这都需要进行投影变换。
23 MapGIS 10.3投影变换
目录
CONTENTS
PART 01 单点投影 PART 02 批量投影
01
单点投影
单点投影
对单个坐标点的投影
设置源参照系和目的参照系
点击投影，即可获得目的坐 标系下坐标点结果
不同椭球间转换需要添 加转换项（转换项设置 会在《中国2000坐标系 转换》课程中详细介绍）
批量投影
投影前要确定原数据的参照系是否正确定义
在数据库中图层上右 键，打开空间参照系
查看参照系参数是否 正确，若参照系丢失 可修改或自定义
在此处选择系统默认 参照系，或新建与数 据坐标一致的参照系
批量投影
对批量数据进行投影变换 支持矢量、栅读 取到源参照系
若不同椭球间转换，转 换项在参数中添加
设置目的参照系、名 字、存储路径，点击 “投影即可”
批量投影
投影前：地理坐标系(西安)_度
投影后：高斯大地坐标系_西安80_39带3_北
批量投影
需要对多个图层统一进行投影变换时，可同时“添加”多个图层， 全选中之后点击“修改转换项”，即可对所有图层进行统改
批量修改后
09.MapGIS投影转换
MapGIS投影转换
1、打开投影变换模块，打开需要投影变换的地图(图层)。
注：在输入编辑中打开工程1：1的坐标单位是米，而在投影转换中打开是毫米为单位，可能是由于MapGIS绘制图形的单位是毫米造成的，而此处打开不是以工程的形式打开造成的。
图0
图1
2、菜单“投影转换”->“工作区直接投影转换，弹出如下图3对话框，点击“选择文件”，出现图4，选择要转换的图层。
图2
图3
图4
3、点击图3对话框中的“当前投影”按钮，出现图5对话框，根据具体情况，同一设置选“否”，设置当前投影参数，同样设置“目的投影”参数，本例由1：1转换为1：2.5万的，由于打开文件时坐标单位由米自动读为毫米（MapGIS内部问题），因此设置目的投影时候，比例尺直接改为25即可（单位为米）（如图7），或者使用MapGIS一致的单位mm，则比例尺分母使用25000（如图8）。
最后点击开始转换按钮。
图5
图6
图7
图8
4、转换后的地图如图9。
单位是mm或者m，不过结果都是对的。
此处只介绍了从打开工作区进行的投影转换，还有成批文件转换，单文件转换等，比例尺的
设置是一样也是最重要的，其他都很简单。
关于MapGIS投影变换
关于投影变换的一点疑惑简单的办法现在有很多用户在详查建库时不知道怎么设置有影参数，现在我告所大家一个简单的方法：1。
用图框生成工具生成一个标准的1：1万的图框，注意起始经纬度输入你的真实数据。
椭球参数根据实际情况输入，通常是用1北京/54椭球。
确定后，图框参数选择中“将左下角平移为原点”和“旋转图框底边水平”两项不选确定后就生成了一个标准图框。
2。
在“投影转换”菜单下选“MAPGIS文件投影”选“转换线文件”，选择刚生成的图框线文件确定。
3。
在“投影转换”菜单下选“编辑当前投影参数”就可以看到你图形的投影参数了。
但是投影带类型和投影带序号需要自己更改。
4。
要转为大地坐标只需要在“进行投影变换”中的目的投影参数中的比例尺分母设为1坐标单位设为米（根据实际）即可。
MAPGIS投影变换系统功能简介1．5．1、启动MAPGIS投影变换系统的文件名为W32_proj.exe，在MAPGIS目录下，执行相应的文件名或从主菜单调用投影变换按钮，即可进入投影变换系统。
MAPGIS投影变换系统的功能菜单如图5-1所示，下面分别介绍一下各个菜单的功能。
图5－1 MAPGIS地图投影变换的主菜单1．5．2、文件与显示操作文件菜单项用于装入源投影的数据文件及保存投影转换后的数据文件，显示操作主要用来显示工作区中的文件，并进行缩放操作。
在显示菜单下有“显示TIC点”和“还原显示”两个功能。
其中，还原显示功能菜单若打开，即在菜单项前有“√”符号时，图形显示即以其图形参数规定的要求来实际显示。
“显示TIC点”菜单若打开，即在菜单项前有“√”符号时，显示当前文件所对应的TIC点。
1．5．3、投影参数设置投影参数设置功能用来设置原图或目的图件的投影坐标系、投影参数、椭球参数及坐标平移值。
在进行文件投影转换、屏幕输入单点转换、绘制投影经纬网时，都需要进行投影参数设置。
投影类型和坐标单位直接从下拉列表中选取，选择“椭球参数”按钮可选择椭球参数。
Mapgis中经纬度与大地座标值的转换
Mapgis中经纬度与大地座标值的转换
Mapgis中经纬度与大地坐标的转换
一、经纬度转大地座标
1、启动投影变换子系统---选择“投影转换”菜单下面的“输入单点投影转换”，如下图，
2、设置原始投影参数并输入经纬度
原始投影参数设置：坐标系类型选择“地理坐标系”，坐标单位可以是度，分，秒或ddmmss格式。
根据你下一步将输入的数据决定，如你的数据是108.52度，那么你的单位就是度，依次类推。
输入单点经纬度（注意与设置的单位一致）
3、结果投影参数设置
结果投影参数设置：投影平面直角坐标系，高斯投影，比例尺分母是1，单位是米，根据你的经度范围输入中央经度（可在帮助菜单里找到），其他不用设置。
4、点击投影点按钮，在右边就计算出该点的大地坐标。
二、任一点的大地坐标转经纬度。
与此正好相反，互换一下投影参数设置即可。
MAPGIS实验四 用户文件投影变换
实验四用户文件投影变换一、用户文件投影变换1、打开excel文件，将经纬度数据（不包括字头）复制到文本文件下。
2、打开投影变换窗口，设置点图元参数3、进行“用户文件投影变换”4、进行“用户投影参数”设定5、进行“结果投影参数”设定6、点击投影变换，点击确定7、将点文件保存，命名为“投影点5万”，在输入编辑窗口打开“投影点”，并添加解放闸文件夹里的其他文件（比例尺为1：5万，投影带类型：6°带，序号18），看投影点与给定文件是否能在一起显示。
8、将给定的EXCEL内的经纬度生成1：1万比例尺，投影带类型为3°带，的点，命名为“投影点1万”，然后通过投影变换转换为5万。
打开“投影点1万”点文件，进行投影参数的设定将投影得到的新文件保存，在输入编辑窗口打开，并添加给定的文件，检查是否能在一起显示。
二、连接属性打开EXCEL文件，另存为dbf文件命名为“采样”，将要连接的点文件和dbf文件都放在工作目录下，进行属性连接，属性连接可以按序号连接，如果按字段连接，需要在表内添加与图形一直的序号。
注意：连接属性前要关闭图形和表文件。
三、根据给定点，给定点的投影参数为：比例尺1：5万，投影带类型6度带，投影序号18。
求实际坐标（X坐标前加带号；及经纬度），实际坐标X（米）=屏幕坐标x（毫米）*50000/1000；实际坐标Y（米）=屏幕坐标y（毫米）*50000/1000实际坐标X前加带号。
经纬度的获取需要用“用户文件投影变换”求得。
投影平面直角坐标系，分母为1，6度带，18都放入EXCEL文件“给定点数据”，并看你求得的经纬度与本身的经纬度是否一致。
MAPGIS投影点连线教程
MAPGIS投影点连线教程/*-+ 投影点连线教程在桌面或任意文件夹下新建文本文档，将要投影的点复制到txt里面，按点号顺序依次向下排列，去掉Y坐标的带号，如下图：打开MAPGIS软件—实用服务—投影变换—投影转换—用户文件投影转换点击打开文件—找到txt文本文档导入，Y—X顺序（下图所示）：选择用户投影参数按下图设置，设置完成后点确定（投影带类型及序号根据坐标确定）：选择结果投影参数，按下图设置，设置完成后点确定（比例尺按需要投影的比例尺确定，投影带类型及序号根据坐标确定）：点图元参数的设定主要是选择子图号，选择什么样的子图号，出来的点就是什么样子：所有设置完成后点投影变换—确定—复位窗口，如下图：如下图将投影出来的点文件保存：如下图：将投影出来的点文件用MAPGIS打开—再新建一个点文件加到文件”下拉选择新建的点—确定（所有的点已经标上序号了）：新建线文件—用折线从1点开始连接，当连接完8点后，按住ctrl 键点鼠标右键，线自动闭合由于这样做出的图在软件里显示坐标不在标准位置，需要转换（其他—整图转换—键盘输入参数），比例参数根据比例尺定。
比如1:2000比例参数X、Y都填2。
1:10000的填10。
如下图：完成后的图输出JPG格式插入到试卷里投影完点后有一个根据点自动连接线的动能就代替了用手挨个连接，我忘记了，可以问杨姐。
为了让图美观一点，可以用坐标生成一个标准图框套上去（8题生成的图框就可以）。
关于投影标准图框的问题：进入投影变换窗口后选择这个符号（最小可以投影1:10000）具体数据的填入按下图（线参数不用改，点参数的注释高度和宽度改成6就行了，图框文件名到时候可以将点、线、面保存在一个容易找到的地方）：然后把点、线、面打开，用整图转换把图转换到标准位置。
JPG 格式输出即可。
网上有MAPGIS教程，可以下载的看一下，这些东西上面都有的。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
MapGIS做投影变换的方法与步骤 1、打开投影变换模块打开需要投影变换的地图图层。
注在输入编辑中打开工程11的坐标单位是米而在投影转换中打开是毫米为单位可能是由于MapGIS绘制图形的单位是毫米造成的而此处打开不是以工程的形式打开造成的。
图0 图1 2、菜单“投影转换”-“工作区直接投影转换弹出如下图3对话框点击“选择文件”出现图4选择要转换的图层。
图2 图3 图4 3、点击图3对话框中的“当前投影”按钮出现图5对话框根据具体情况同一设置选“否”设置当前投影参数同样设置“目的投影”参数本例由11转换为12.5万的由于打开文件时坐标单位由米自动读为毫米MapGIS内部问题因此设置目的投影时候比例尺直接改为25即可单位为米如图7或者使用mapgis一致的单位mm 则比例尺分母使用25000如图8。
最后点击开始转换按钮。
图5 图6 图7 图8 4、转换后的地图如图9。
单位是mm或者m不过结果都是对的。
此处只介绍了从打开工作区进行的投影转换还有成批文件转换单文件转换等比例尺的设置是一样也是最重要的其他都很简单。
