自来水厂监控系统解决方案一、自来水厂的情况简介城市供水调度监控系统的主要目的是解决自来水公司对供水各环节监测点的数据采集和监控。

该系统由监控中心和各个水源监测点组成,各个水源监测点的数据采集终端可监视和采集水位、压力、流量、浊度、余氯、泵频等各种数据,供控制中心及有关部门分析和决策取用,提高工作效率,保证供水质量,满足日益增产的用水量的需求。

城市供水调度监控系统可以对远程现场的运行设备进行监视和控制,以实现管道压力、水流量的数据传送及阀门开关的自动控制,降低了故障率和提高了对系统的反应时间.便于及时迅速的了解及控制远端管道及阀门,低故障率和检修的时间,减少停水次数.各水源监测点的数据采集终端可自动采集管道压力、水流量的实时数据与开关状态等数据,信息传输到自来水公司的监控中心,监控中心通过对传输回的数据进行分析,可找到出故障的地点,从而当一个远端出现故障时,能在最短的时间内解决问题,恢复供水,提高了整体的服务水平,从而实现了城市供水的信息化、现代化。

二、可编程控制器在水厂的使用可编程控制器(PLC)最初是用来代继电器控制线路完成逻辑功能.近年来,由于世界电子技术突飞猛进的发展,特别是微处理器和数字技术的发展已使可编程控制器的性能和功能有很大的提高。

先进的可编程控制器不但能完成复杂的逻辑控制功能,而且也能完成对模拟量的处理,对过程变量可进行PID闭环控制。

编程软件、通信及人机接口的功能也越来越完善,编程软件和用于人机接口的图形化软件都运行在标准的计算机平台上。

正因为可编程控制器具有使用灵活、成本低、先进的网络以及可靠性高等特点,所以目前多数自来水公司都将可编程控制器作为数据采集终端来使用,通过丰富的网络资源将现场的情况送给中央控制室,所以它克服了传统控制方法的缺陷,提高了供水质量,降低了供水成本.三、自来水厂控制系统的描述3、1该控制系统硬件结构及控制原理全厂控制系统设两级组成集散控制系统,一级是厂中央控制室(上位管理),二级是区域控制工作站(现场控制站)。

水泵远程监控系统方案

水泵远程监控系统方案

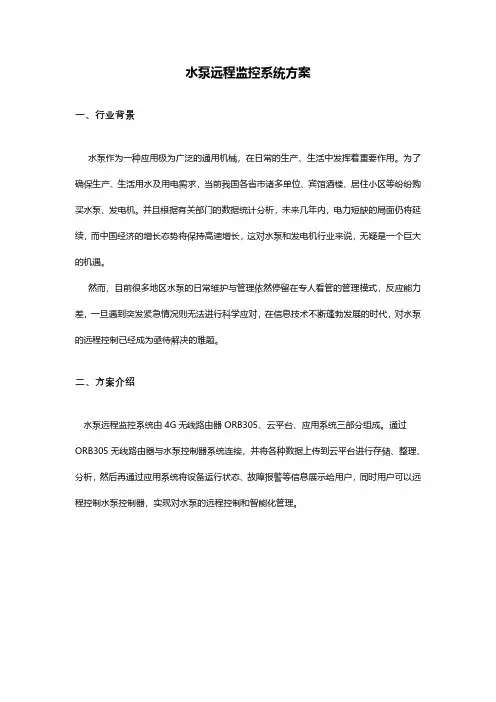

水泵远程监控系统方案一、行业背景水泵作为一种应用极为广泛的通用机械,在日常的生产、生活中发挥着重要作用。

为了确保生产、生活用水及用电需求,当前我国各省市诸多单位、宾馆酒楼、居住小区等纷纷购买水泵、发电机。

并且根据有关部门的数据统计分析,未来几年内,电力短缺的局面仍将延续,而中国经济的增长态势将保持高速增长,这对水泵和发电机行业来说,无疑是一个巨大的机遇。

然而,目前很多地区水泵的日常维护与管理依然停留在专人看管的管理模式,反应能力差,一旦遇到突发紧急情况则无法进行科学应对,在信息技术不断蓬勃发展的时代,对水泵的远程控制已经成为亟待解决的难题。

二、方案介绍水泵远程监控系统由4G无线路由器ORB305、云平台、应用系统三部分组成。

通过ORB305无线路由器与水泵控制器系统连接,并将各种数据上传到云平台进行存储、整理、分析,然后再通过应用系统将设备运行状态、故障报警等信息展示给用户,同时用户可以远程控制水泵控制器,实现对水泵的远程控制和智能化管理。

系统功能系统由三部分构成:采集端、传输端、控制端。

采集端由电流电压传感器、液位高度监测仪表、等多种数据采集终端组成,用于实时采集数据。

传输端由ORB305工业路由器来构成,采集端采集的信息可以通过串口或网口传输到路由器ORB305,之后再由ORB305通过4G/5G无线通讯方式上传到控制端。

中心端部署在云平台,在云平台可以对数据实时查看并控制水泵的启动和停止,或控制水泵的工作状态。

系统部署之后实现如下功能:设备分布清晰采用地图聚合功能、显示具体位置设备信息、报警信息、能耗指标等关键信息。

便捷设备管理。

同时可以对设备型号和参数、生产日期等关键资产的信息进行管理。

直观状态监控远程监控加压泵站水池水位或压力、流量、工作状态、电流、电压等数据,并以曲线/表格形式展示。

远程控制远程切换水泵的控制模式,远程控制加压泵组的启停、控制工作状态。

简易报警管理水泵出现电流电压超限、水位超限、设备保护的状况时,监控中心可声光报警或以短信方式给维护人员发送报警信息。

智慧泵站解决方案

智慧泵站解决方案

泵站智能远程监控系统一、项目需求和目的随着国民经济及科学技术的进一步发展,加强水利设施的信息化建设,更加高效的控制水务管理已成为亟待解决的问题。

从工程水利向数字水利转变,从传统水利向现代水利转变。

进一步发挥水利工程效益,提高水利设施的数字化和可靠性,已成为当前的迫切任务。

国内目前泵站的管理多数还是采用在附近设置配备人员的管理或在汛期需开泵时现场人工操作的方式,这样不仅增加人力、物力、财力的开支,并且无法及时准确掌握现场的最新信息,而且达不到良好的控制效果。

(1)现存的问题1.泵站有人职守,但巡查时间、频率无法准确掌握2.主管部门不能随时掌握泵站情况,如闸前水位、水泵开启状态、流量等信息3.泵站设备隐患不能及时发现,如水泵是否断电、故障等4.管理效率偏低,发现问题靠打电话或者派人到现场解决(2)目的根据主管部门需求,对各泵站进行统一管理,建立一套泵站远程监控系统,1.内涝管理更及时,水位报警后第一时间自动电话、短信息等方式分级报警。

2.设备管理更全面,设备状态24小时监测,实时上报断电、故障等隐患,第一时间处理。

3.人员管理更高效,重点位置巡检数据化,后台全记录,保证按时、按点巡查,提升整体管理水平(3)具体需求如下1.在管理部门的调度中心建设大屏幕,增加网络设备及电脑设备,集中显示各泵站信息、进行远程管控。

2.监控软件平台具备显示、存储、查询、控制、分析、报表等功能;地图上显示各泵站位置及状态;显示每个泵站具体信息;泵站出现故障时可及时通过短消息向维护人员通报;经授权的操作者可自由增加、修改、删除泵站信息。

3.实时数据采集包括:●采集每台水泵的工况状态,包括电源、启停、故障状态。

●采集每台水泵的安全状态,包括漏电流、电线温度、电压、电流、功率、用电量,开关控制柜是否浸水。

●采集水泵的流量、水压。

●采集每台闸门的电源、故障状态。

●采集闸门开度。

●采集每台阀门的电源、故障状态。

●采集阀门开度。

●采集闸前的水位状态。
