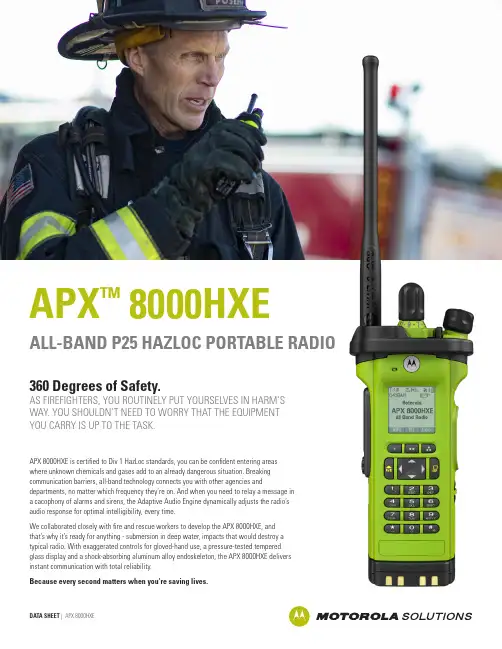

APX 8000HXE ALL-BAND P25 HAZLOC 防爆式迷你无线电说明书
APX ™8000HXEALL-BAND P25 HAZLOC PORTABLE RADIO360 Degrees of Safety.AS FIREFIGHTERS, YOU ROUTINELY PUT YOURSELVES IN HARM’S WAY. YOU SHOULDN’T NEED TO WORRY THAT THE EQUIPMENT YOU CARRY IS UP TO THE TASK.APX 8000HXE is certified to Div 1 HazLoc standards, you can be confident entering areas where unknown chemicals and gases add to an already dangerous situation. Breaking communication barriers, all-band technology connects you with other agencies anddepartments, no matter which frequency they’re on. And when you need to relay a message in a cacophony of alarms and sirens, the Adaptive Audio Engine dynamically adjusts the radio’s audio response for optimal intelligibility, every time.We collaborated closely with fire and rescue workers to develop the APX 8000HXE, and that’s why it’s ready for anything - submersion in deep water, impacts that would destroy a typical radio. With exaggerated controls for gloved-hand use, a pressure-tested tempered glass display and a shock-absorbing aluminum alloy endoskeleton, the APX 8000HXE delivers instant communication with total reliability.Because every second matters when you’re saving lives.3.3 in(84mm)Weight with standard battery22.7 oz (643 g)Accessory connectorwith water / dust sealWaterproof speakerwith 5 W of audio powerEnlarged PTT buttonMulti-microphoneAvailable with displayRecess for custom labeling3x sideprogrammableAngled volume knobTop display for on-beltINGRESS PROTECTIONMIL-STD Delta-T, IP68 submersion (2 m, 4 hr) (Standard)OTHER FEATURESText Messaging Voice Announcements Radio Profiles Dynamic Zone Intelligent LightingIMPRES 2 Battery RFID Volume Knob 1Digital Tone Signaling 1Instant RecallIntelligent Priority ScanHeight (radio body) 6.9 in (176.5 mm)Width 3.3 in (84 mm)Depth2.2 in (56 mm)Weight (Model3.5 & 2.5)22.9 oz (650 g)Weight (Model 1.5)23.4 oz (662 g)SECURITYSingle-key ADP Encryption Software Key P25 Authentication 1Multikey for 128 keys and multi-algorithm 1Over-the-air Rekeying (OTAR)1Features1 Optional.2Review accessory catalog and UL manual for more details. 3Review UL manual for more details.*Groups C only applies to UL.Check with your Motorola Solutions representative for SmartConnect availability in your area.OPERATION MODESDigital Trunking: 9600 Baud APCO P25 Phase 1 FDMA and Phase 2 TDMA Analog Trunking: 3600 Baud SmartNet®, SmartZone®, Omnilink Digital Conventional: APCO 25Analog Trunking: MDC 1200, Quik-Call II ASTRO 25 Integrated Voice & Data (optional)AUDIO FEATURES3 W Speaker with Adaptive Equalization Adaptive Dual-sided Operation Adaptive Noise Suppression Intensity Adaptive Gain Control Adaptive WindportingCompatible with IMPRES 2 Audio Accessories 2CONNECTIVITYMission-Critical Bluetooth (version 4.0)Wi-Fi (802.11b/g/n)1Data Modem Collaboration over Wi-Fi 1SmartConnect via WiFi 1MANAGEMENTCustomer Programming Software (CPS), version R12.00.00 or later Radio ManagementOver-the-air Programming (OTAP)1SAFETYLocation-Tracking (GPS and GLONASS)Mission-critical Geofence 1Man Down / Fall Alert 1MODELS AVAILABLEAll-band: VHF, UHF (ranges 1 and 2), 700 and 800 MHz, Model 1.5, 2.5, and 3.5HAZLOC (UL/CSA)Class I, Div 1, Groups C*, D;Class I, Div 2, Groups A, B, C, D; Class II, Div 1, Group E, F, G;Class III; T3C.3RADIO MODELSDisplay Full bitmap color LCD front display• 2 lines of status icons• 4 lines of text x 14 characters• 1 line of menu x 3 keys• White backlightFull bitmap color LCD front display• 2 lines of status icons• 4 lines of text x 14 characters• 1 line of menu x 3 keys• White backlightN/AFull bitmap mono LCD top display• 1 line of text x 8 characters• 1 line of status icons• Multi-color backlightFull bitmap mono LCD top display• 1 line of text x 8 characters• 1 line of status icons• Multi-color backlightFull bitmap mono LCD top display• 1 line of text x 8 characters• 1 line of status icons• Multi-color backlightKeypad4x3 keypad-N/A3 soft keys 3 soft keys4-way navigation pad4-way navigation padHome key Home keyData key Data keyChannel Capacity300030003000 FLASHport Memory 2 GB 2 GB 2 GB Part Number H91TGD9PW9AN H91TGD9PW8AN H91TGD9PW4ANButtons and SwitchesNon-slip PTT button Non-slip PTT button Non-slip PTT button Emergency button (orange)Emergency button (orange)Emergency button (orange) Power / volume knob (angled)Power / volume knob (angled)Power / volume knob (angled) Rotary selector, 16-position Rotary selector, 16-position Rotary selector, 16-position Concentric switch, 2-position Concentric switch, 2-position Concentric switch, 2-position A/B/C switch, 3-position A/B/C switch, 3-position A/B/C switch, 3-position 3 programmable side buttons 3 programmable side buttons3 programmable side buttonsTRANSMITTERFrequency Range / Bandsplits136-174 MHz380-470 MHz450-520 MHz792-806 MHz806-825, 851-870 MHz Channel Spacing112.5 / 20 / 25 kHz12.5 / 20 / 25 kHz12.5 / 20 / 25 kHz12.5 / 20 / 25 kHz12.5 / 20 / 25 kHz Maximum Frequency Separation Full Bandsplit Full Bandsplit Full Bandsplit Full Bandsplit Full Bandsplit Rated RF Output Power (Adjustable)21-6 W1-5 W1-5 W1-2.5 W1-3 W Frequency Stability (-30 °C to +60 °C; +25 °C Ref.)2±1.0 ppm±1.0 ppm± 1.0 ppm± 1.0 ppm± 1.0 ppm Modulation Limiting (12.5 / 20 / 25 kHz channel)2±2.5 / ±4 / ±5 kHz±2.5 / ±4 / ±5 kHz±2.5 / ±4 / ±5 kHz±2.5 / ±4 / ±5 kHz±2.5 / ±4 / ±5 kHz Emissions (conducted and radiated)2-75 dBc-75 dBc-75 dBc-75 dBc-75 dBcAudio Response2+1, -3 dB +1, -3 dB +1, -3 dB +1, -3 dB +1, -3 dBFM Hum and Noise (12.5 / 25 kHz channel)2-51 / -51 dB-51 / -51 dB-47 / -51 dB-47 / -49 dB-46 / -49 dBAudio Distortion (12.5 / 25 kHz channel)20.50% / 0.90%0.50% / 0.90%0.60% / 0.90%0.90% / 0.90%0.90% / 0.60% RECEIVERFrequency Range / Bandsplits136-174 MHz380-470 MHz450-520 MHz762-776 MHz851-870 MHz Channel Spacing112.5 / 20 / 25 kHz12.5 / 20 / 25 kHz12.5 / 20 / 25 kHz12.5 / 20 / 25 kHz12.5 / 20 / 25 kHz Maximum Frequency Separation Full Bandsplit Full Bandsplit Full Bandsplit Full Bandsplit Full Bandsplit Audio Output at Rated2 3 W 3 W 3 W 3 W 3 WAudio Output at Max2 5 W 5 W 5 W 5 W 5 WFrequency Stability (-30 °C to +60 °C; +25 °C Ref.)2±1.0 ppm±1.0 ppm±1.0 ppm±1.0 ppm±1.0 ppmAnalog Sensitivity (12 dB SINAD) Standard20.168 µV(-122.5 dBm)0.199 µV(-121.0 dBm)0.199 µV(-121.0 dBm)0.224 µV(-120.0 dBm)0.224 µV(-120.0 dBm)Digital Sensitivity (1% BER)30.251 µV(-119.0 dBm)0.282 µV(-118.0 dBm)0.282 µV(-118.0 dBm)0.316 µV(-117.0 dBm)0.316 µV(-117.0 dBm)Digital Sensitivity (5% BER)30.149 µV(-123.5 dBm)0.158 µV(-123.0 dBm)0.158 µV(-123.0 dBm)0.211 µV(-120.5 dBm)0.211 µV(-120.5 dBm)Selectivity (12.5 / 25 kHz channel)2-77 / -82 dB-74 / -80 dB-74 / -80 dB-72 / -79 dB-72 / -78 dB Intermodulation (12.5 / 25 kHz channel) Standard2-82 dB-80 dB-80 dB-81 dB-80 dBSpurious Rejection2-92 dB-98 dB-98 dB-98 dB-98 dBFM Hum and Noise (12.5 / 25 kHz channel)2-55 / -57 dB-54 / -56 dB-54 / -56 dB-53 / -55 dB-52 / -54 dBAudio Distortion20.90%0.90%0.90%0.90%0.90% BATTERIESPMNN4547Li-Ion IMPRES 23100 mAh Y 3.4 x 2.3 x 1.8 in (86 x 59 x 45 mm)7.1 oz (201 g)Standard1 Please refer to local regulations for available channel bandwidths.2 Measured conductively in analog mode per TIA / EIA 603 under nominal conditions.3 Measured conductively in digital mode per TIA / EIA IS 102.ENCRYPTIONSupported Encryption Algorithms ADP , 256-bit AES, DES, DES-XL, DES-OFB, DVP-XL, Localized Algorithm Encryption Algorithm Capacity 8Encryption Keys per Radio 1024 keysProgrammable for 128 Common Key References (CKR) or 16 Physical Identifiers (PID)Encryption Frame Re-sync Interval 360 ms (P25 CAI)Encryption Keying Local Key Loader and Over the Air Rekeying (OTAR)SynchronizationXL – Counter Addressing OFB – Output FeedbackVector Generator National Institute of Standards and Technology (NIST) approved random number generator Encryption Type Digital and SecureNetKey Storage Tamper-protected volatile or non-volatile memory Key Erasure Keyboard command and tamper detection StandardsFIPS 140-3 Level 3FIPS 197HOUSING COLORHousing ColorHigh Impact Green onlyGPSConstellations GPS and GLONASS Tracking Sensitivity -164 dBm Accuracy 4<5 meters (95%)Cold Start 4<60 seconds (95%)Hot Start 4<5 seconds (95%)Mode of OperationAutonomous (Non-Assisted)AUDIOAudio Output at Rated 3 W Audio Output at Max 5 W Audio Response (EIA)+1, -3 dB Speech Loudness at 12 in (300 mm)105 phonAudio FeaturesAdaptive EqualizationAdaptive Dual-sided OperationAdaptive Noise Suppression Intensity Adaptive Gain Control Adaptive WindportingIMPRES 2 AudioWIRELESSFrequency Range: 2402 - 2480 MHzMission Critical Wireless Bluetooth 2.1 uses 96 bit encryption for pairing and 128 bit encryption for voice, signaling and data. The radio supports up to 6 data connections and 1 audio connectionWi-Fi ® 802.11 b/g/nFrequency Range: 2400 - 2483.5 MHz Supports WPA-2, WPA, WEP security protocols Radio can be pre-provisioned with up to 20 SSIDsREGULATORY INFORMATIONFCC ID All-Band FCC ID: AZ489FT7111IC IDAll-Band IC ID: 109U-89FT7111Emission DesignatorsLMR8K10F1D, 8K10F1E, 8K10F1W, 11K0F3E, 16K0F3E, 20K0F1EBluetooth 852KF1D, 1M17F1D, 1M19F1D WLAN (Wi-Fi)13M7G1D, 17M0D1D, 18M1D1DENVIRONMENTALOperating Temperature 3-30 to +60 ºC (-22 to +140 ºF)Storage Temperature 1-40 to +85 ºC (-40 to +185 ºF)Humidity Per MIL-STD 810ESDIEC 61000-4-2Dust Resistance IP6XWater Resistance MIL-STD (Delta-T) and IPX8 (2 meters, 4 hours) Leakage (Immersion)MIL-STD-810 C, D, E, F and G1Radio only. To ensure best performance, batteries should be stored at 25 °C, ±5 °C .2Submersion tests conducted using more stringent, preheated (Delta-T) method..3HazLoc certification requires an operating temperature of -20C to +60C.4Measured conductively with >6 satellites visible at a nominal -130 dBm signal strength. Specs provided are 95th percentile values.For more information, please visit:/apxMIL-STDLow Pressure 500.1I 500.2II 500.3II 500.4II 500.5II High Temperature 501.1I,II 501.2I/A1, II/A1501.3I/A1, II/A1501.4I/Hot, II/Hot 501.5I/A1, II/A1Low Temperature 502.1I 502.2I/C3, II/C1502.3I/C3, II/C1502.4I/C3, II/C1502.5I/C3, II/C1Temperature Shock 503.1I 503.2I/A1/C3503.3I/A1/C3503.4I 503.5I-C Solar Radiation 505.1II 505.2I 505.3I 505.4I 505.5I/A1Rain 506.1I,II 506.2I,II 506.3I,II 506.4I,III 506.5I,III Humidity 507.1II 507.2II 507.3II 507.4 1 Proc 507.5II/Aggravated Salt Fog 509.1I 509.2I 509.3I 509.4 1 Proc 509.5 1 Proc Blowing Dust 510.1I 510.2I 510.3I 510.4I 510.5I Explosive Atmosphere --511.2I 511.3I 511.4I 511.5/6I Blowing Sand 1 Proc 1 Proc 510.2II 510.3II 510.4II 510.5II Submersion 2512.1I 512.2I 512.3I 512.4I 512.5I Submersion (Salt Water)2512.1I 512.2I 512.3I 512.4I 512.5I Vibration 514.2VIII,F , Curve-W514.3I/10, II/3514.4I/10, III/3514.5I/24, II/5514.6I/24, II/5Shock 516.2I, V 516.3I, VI 516.4I, VI 516.5I, VI 516.6I, VI Shock (Drop)516.2II516.2IV516.4IV516.5IV516.6IVMotorola Solutions, Inc. 500 West Monroe Street, Chicago, IL 60661 U.S.A. MOTOROLA, MOTO, MOTOROLA SOLUTIONS and the Stylized M Logo are trademarks or registered trademarks of Motorola Trademark Holdings, LLC and are used。

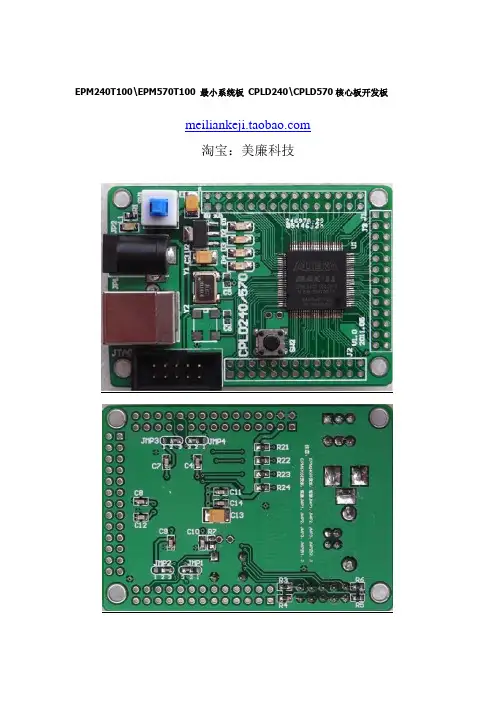

最小系统板 EPM240
EPM240T100\EPM570T100 最小系统板CPLD240\CPLD570核心板开发板
淘宝：美廉科技
EPM240T100C5N核心板、最小系统板
板子规格：
67mm*47mm
特点：
1、板载EPM240T100C5N（默认）
2、IO口全部引出
3、供电部分采用AMS1117-3.3V，输入输出均采用钽电容滤波，可用3种方式供电（其
中前两种可以用自锁按键控制）：
1>电脑的USB供电（5V）
2>常见的DC座（内正外负）供电（5V）
3>用杜邦线将直流5V引入板上的双排针
4、标准10pin JTAG座，可用USB-BLASTER下载
5、可提供原理图（pdf格式）及排针位置图（PCB格式）
6、双有源晶振设计，方便用户开发（默认焊接一个）
7、轻触按键一个
8、板载四个贴片发光二极管，两个与BANK1引脚连接，两个与BANK2连接。
适用范围：电子设计比赛、毕业设计、产品验证、开发过程中的实验等。
最小最省电的433MHz 470MHz无线模块
APC240超低功耗433MHz470MHz无线数传模块DVER1.4APC240模块是高度集成的超低功耗无线数据传输模块，其嵌入高速单片机和高性能射频芯片。
创新的采用高效的循环交织纠检错编码，抗干扰和灵敏度都大大提高，APC240模块提供了多个频道的选择，可在线修改串口速率，发射功率，射频速率等各种参数。
（APC240B是APC240的邮票孔超小定制款，性能相同但尺寸更小，适合嵌入贴片于用户PCB板上）APC240模块可在2.1-3.6V电压范围内工作，在接收状态仅仅消3.2mA，有四种工作模式。
在1SEC周期轮询唤醒省电模式(Polling mode)下，接收仅仅消耗不到20uA，一节3.6V/3.6A的锂亚电池可工作10年以上。
APC240APC240B应用：●无线水气热表●无线传感器●自动化数据采集●工业遥控、遥测●楼宇小区自动化与安防●机器人控制●电力高压高温监测●气象，遥感特点：●400米传输距离（5000bps）●频率433MHz或470MHz●多频道可设，FSK调制方式●零等待休眠至唤醒时间●四种工作模式灵活切换●高效的循环交织纠错编码●超低功耗，电流极低，待机仅电流1.5uA●双256bytes数据缓冲区●内置看门狗，保证长期可靠运行APC240模块是新一代的多通道嵌入式无线数传模块，可设置多个频道，步进为1KHz，发射功率最大10mW，体积32.1mm x18.3mm x7.0mm，很方便客户嵌入系统之内，APC240模块具有极低的功耗，非常适合于电池供电系统。
APC240模块创新的采用了高效的循环交织纠检错编码，其编码增益高达近3dBm，纠错能力和编码效率均达到业内的领先水平，远远高与一般的前向纠错编码，抗突发干扰和灵敏度都较大的改善。
同时编码也包含可靠检错能力，能够自动滤除错误及虚假信息，真正实现了透明的连接。
所以APC240模块特别适合与在工业领域等强干扰的恶劣环境中使用。

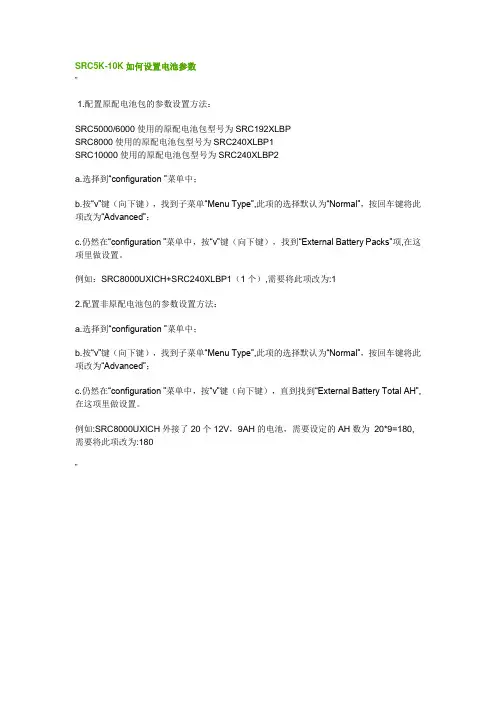

APC小机电池参数设置
SRC5K-10K如何设置电池参数"1.配置原配电池包的参数设置方法：SRC5000/6000使用的原配电池包型号为SRC192XLBPSRC8000使用的原配电池包型号为SRC240XLBP1SRC10000使用的原配电池包型号为SRC240XLBP2a.选择到“configuration ”菜单中；b.按“v”键（向下键），找到子菜单“Menu Type”,此项的选择默认为“Normal”，按回车键将此项改为“Advanced”；c.仍然在“configuration ”菜单中，按“v”键（向下键），找到“External Battery Packs”项,在这项里做设置。
例如：SRC8000UXICH+SRC240XLBP1（1个）,需要将此项改为:12.配置非原配电池包的参数设置方法：a.选择到“configuration ”菜单中；b.按“v”键（向下键），找到子菜单“Menu Type”,此项的选择默认为“Normal”，按回车键将此项改为“Advanced”；c.仍然在“configuration ”菜单中，按“v”键（向下键），直到找到“External Battery Total AH”,在这项里做设置。
例如:SRC8000UXICH外接了20个12V，9AH的电池，需要设定的AH数为20*9=180,需要将此项改为:180"APC在线互动式UPS中，根据电路设计不同，可以分为不能外带电池的标准延时机型和可以外接电池的长延时机型。
区分方法是：凡是型号中含有UX或XL字母的，均是长延时型号。
标机不能外接电池进行长延时，而长机则可外接电池进行长延时，长延时机第一次安装或改变外接电池时均需设置初始电池参数才能达到长延时效果，电池参数设置方法如下： a. 将UPS串口用APC原配RS-232电缆（940-0024C或940-1524C）与计算机串口联接。
b. 进入WIN95，WIN3.1，WIN98，WINNT附件中的Hyperterminal（超级终端）,选择有关Communication Setting的选项。
hac-embee-a11n 2.4g 低功耗无线数传模块（zigbee）用户手册说明书
HAC-EmBee-A11D HAC-EmBee-A11N2.4G低功耗无线数传模块（ZigBee）用户手册V 2.02.2 2013/10/25深圳市华奥通通信技术有限公司SHENZHEN HAC TELECOM TECHNOLOGY CO.,LTD地址 : 深圳市南山区西丽路4227号大学城创意园2栋6楼电话 : +86-755-23981078传真 : +86-755-23981007邮件:*****************************网址 : HAC EmBee ZigBee Series 深圳市华奥通通信技术有限公司高性能✧20dbm可视距离2.8km✧7dbm可视距离850m 低功耗✧20dbm发射电流145mA，接收电流38mA，休眠电流3uA✧7dbm发射电流42mA，接收电流29mA，休眠电流3uAMESH网络✧自动组网，自动路由，自动愈合✧点对点，点对多点传输✧最多高达16跳传输 使用简单✧AT命令✧API命令✧API远程AT命令✧透明传输符合标准✧Zigbee 2007 Pro✧A11 Profile高可靠性✧DSSS O-QPSK调制方式✧CSMA-CA 自动退避机制✧重发与应答机制高安全性✧网络层AES加密✧应用层AES加密目录1 EmBee模块 (6)1.1 EmBee模块尺寸及管脚顺序 (6)1.2 模块管脚分布 (7)1.3 模块性能参数 (8)1.3.1 HAC-EmBee-A11N参数 (8)1.3.2 HAC-EmBee-A11D参数 (9)2 EmBee模块操作 (10)2.1 UART串口介绍 (10)2.2 通信协议 (10)2.2.1 透明传输模式 (10)2.2.2 API传输模式 (11)2.3 AT命令模式 (11)2.3.1 进入AT命令模式 (12)2.3.2 发送AT命令 (12)2.3.3 AT命令响应 (12)2.3.4 退出AT命令模式 (13)2.4 回环功能 (13)2.4.1 透传模式的回环 (13)2.4.2 API模式的回环 (13)3 API操作 (14)3.1 API帧格式 (14)3.2 API帧 (15)3.2.1 AT命令帧（立即生效） (15)3.2.2 AT命令帧（不立即生效） (16)3.2.3 AT命令响应帧 (17)3.2.4 传输请求帧 (18)3.2.5 应用层可选的传输请求帧 (19)3.2.6 传输状态帧 (21)3.2.1 数据接收指示帧（AO=0） (22)3.2.2 数据接收指示帧（AO=1） (23)3.2.3 I/O接收指示 (24)3.2.4 节点发现指示 (26)3.2.5 模块状态指示帧 (28)3.2.6 远端AT命令请求帧 (29)3.2.7 远端AT命令响应帧 (30)4 AT命令 (32)4.1 地址命令 (32)4.2 网络命令 (34)4.3 射频参数命令 (36)4.4 串口参数命令 (37)4.5 I/O参数命令 (38)4.6 诊断参数命令 (41)4.7 AT命令参数 (42)4.8 休眠命令 (42)4.9 命令执行 (43)5 数字I/O和模拟I/O (45)5.1 本地I/O (45)5.1.1 AT命令模式下读取本地I/O电平值和采样值 (45)5.1.1 AT命令模式下配置本地I/O (46)5.1.2 API模式下配置本地I/O (47)5.2 远端I/O (47)5.2.1 API模式下配置远端I/O (47)6 EmBee ZigBee网络 (48)6.1 协调器 (48)6.2 路由器 (49)6.3 终端设备 (49)6.3.1 子节点与父节点关系 (50)6.3.2 子节点容量 (50)6.4 子节点工作过程 (51)6.5 父节点工作过程 (51)1EmBee模块1.1EmBee模块尺寸及管脚顺序EmBee模块的外形结构如下：管脚顺序从PIN1开始，逆时针依次至PIN20。
成都亿佰特电子科技有限公司E72-2G4M23S1A ZigBee 6LoWPAN无线模块产品规格书
E72-2G4M23S1A产品规格书CC2630+PA+LNA ZigBee 6LoWPAN 无线模块第一章概述1.1 简介E72-2G4M23S1A是基于美国德州仪器（TI）生产的CC2630为核心自主研发的最大发射功率为100mW的小体积贴片型ZigBee、6LoWPAN无线模块，采用24MHz工业级高精度低温漂有源晶振。
CC2630芯片内部集成有 128KB 系统内可编程闪存和 8KB 缓存静态RAM(SRAM)与ZigBee、6LoWPAN无线通信协议，由于其内部具有独特的超低功耗传感器控制器，因此非常适合连接外部传感器。
在原有基础上内置了TI配套的射频范围扩展器CC2592，其内置了PA与LNA，使得最大发射功率达到100mW的同时接收灵敏度也获得进一步的提升，在整体的通信稳定性上较没有功率放大器与低噪声放大器的产品大幅度提升。
由于该模块是纯硬件类SoC模块，需要用户对其编程后方可使用。
1.2 特点功能⚫内置PA+LNA，理想条件下，通信距离可达1.5km；⚫最大发射功率100mW，软件多级可调；⚫内置ZigBee、6LoWPAN协议栈；⚫内置TI原装射频范围扩展器CC2592；⚫内置32.768kHz时钟晶体振荡器；⚫支持全球免许可ISM 2.4GHz频段；⚫内置高性能低功耗Cortex-M3与 Cortex-M0双核处理器；⚫丰富的资源，128KB FLASH，28KB RAM；⚫支持2.0～3.6V供电，大于3.3V供电均可保证最佳性能；⚫工业级标准设计，支持-40～+85℃下长时间使用；⚫双天线可选（PCB/IPX），用户可根据自身需求选择使用。
1.3 应用场景⚫智能家居以及工业传感器等；⚫安防系统、定位系统；⚫无线遥控，无人机；⚫无线游戏遥控器；⚫医疗保健产品；⚫无线语音，无线耳机；⚫汽车行业应用。
第二章规格参数2.1 极限参数主要参数性能备注最小值最大值电源电压（V）0 3.8 超过3.8V 永久烧毁模块阻塞功率（dBm）- 10 近距离使用烧毁概率较小工作温度（℃）-40 +85 工业级2.2 工作参数主要参数性能备注最小值典型值最大值工作电压（V） 1.8 3.3 3.8 ≥3.3V 可保证输出功率通信电平（V） 3.0 使用5V TTL 有风险烧毁工作温度（℃）-40 - +85 工业级设计工作频段（GHz） 2.402 - 2.480 支持ISM 频段功耗发射电流（mA）182.5 瞬时功耗接收电流（mA）11.1休眠电流（μA） 1.4 软件关断最大发射功率（dBm）22.6 23.0 23.2接收灵敏度（dBm）-100.5 -102.0 -103.5 空中速率为250kbps空中速率（bps）250k - 1M 用户编程控制主要参数描述备注参考距离1500m 晴朗空旷，天线增益5dBi，高度2.5米，空中速率250kbps 晶振频率24MHz/32.768KHz支持协议ZigBee封装方式贴片式接口方式 1.27mmIC全称CC2630F128RGZRFLASH 128KBRAM 28KB内核Cortex-M3+Cortex-M0外形尺寸17.5*33.5 mm天线接口PCB/IPEX 等效阻抗约50Ω第三章机械尺寸与引脚定义引脚序号引脚名称引脚方向引脚用途1、2、3 GND 地线，连接到电源参考地4 DIO_0 输入/输出通用IO口，传感器控制器（详见CC26xx 手册）5 DIO_1 输入/输出通用IO口，传感器控制器（详见CC26xx 手册）6 DIO_2 输入/输出通用IO口，传感器控制器（详见CC26xx 手册）7 DIO_3 输入/输出通用IO口，传感器控制器（详见CC26xx 手册）8 DIO_4 输入/输出通用IO口，传感器控制器（详见CC26xx 手册）9 DIO_5 输入/输出高驱动通用IO口，传感器控制器（详见CC26xx 手册）10 DIO_6 输入/输出高驱动通用IO口，传感器控制器（详见CC26xx 手册）11 DIO_7 输入/输出高驱动通用IO口，传感器控制器（详见CC26xx 手册）12 DIO_8 输入/输出通用IO口，详见CC26xx 手册）13 DIO_9 输入/输出通用IO口，详见CC26xx 手册）14 DIO_10 输入/输出通用IO口，详见CC26xx 手册）15 DIO_11 输入/输出通用IO口，详见CC26xx 手册）16 DIO_12 输入/输出通用IO口，详见CC26xx 手册）17 DIO_13 输入/输出通用IO口，详见CC26xx 手册）18 DIO_14 输入/输出通用IO口，详见CC26xx 手册）19 DIO_15 输入/输出通用IO口，详见CC26xx 手册）20 JTAG_TMS 输入/输出JTAG_TMSC, 高驱动能力（详见CC26xx 手册）21 JTAG_TCK 输入/输出JTAG_TCKC, 高驱动能力（详见CC26xx 手册）22 DIO_16 输入/输出高驱动通用IO口，JTAG_TDO（详见CC26xx 手册）23 DIO_17 输入/输出高驱动通用IO口，JTAG_TDI（详见CC26xx 手册）24 DIO_18 输入/输出通用IO口，详见CC26xx 手册）25 DIO_19 输入/输出通用IO口，详见CC26xx 手册）26 DIO_20 输入/输出通用IO口，详见CC26xx 手册）27 GND 地线，连接到电源参考地28 DIO_21 输入/输出通用IO口，详见CC26xx 手册）29 VCC 电源，1.8～3.8V30 DIO_22 输入/输出通用IO口，详见CC26xx 手册）31 DIO_23 输入/输出通用IO口，传感器控制器，数模（详见CC26xx 手册）32 nRESET 输入复位，低电平（详见CC26xx 手册）33 DIO_24 输入/输出通用IO口，传感器控制器，数模（详见CC26xx 手册）34 DIO_25 输入/输出通用IO口，传感器控制器，数模（详见CC26xx 手册）35 DIO_26 输入/输出通用IO口，传感器控制器，数模（详见CC26xx 手册）36 DIO_27 输入/输出通用IO口，传感器控制器，数模（详见CC26xx 手册）37 DIO_28 输入/输出通用IO口，传感器控制器，数模（详见CC26xx 手册）38 DIO_29 输入/输出通用IO口，传感器控制器，数模（详见CC26xx 手册）39 DIO_30 输入/输出通用IO口，传感器控制器，数模（详见CC26xx 手册）40、41、42 GND 地线，连接到电源参考地第四章基本操作4.1硬件设计⚫推荐使用直流稳压电源对该模块进行供电，电源纹波系数尽量小，模块需可靠接地；⚫请注意电源正负极的正确连接，如反接可能会导致模块永久性损坏；⚫请检查供电电源，确保在推荐供电电压之间，如超过最大值会造成模块永久性损坏；⚫请检查电源稳定性，电压不能大幅频繁波动；⚫在针对模块设计供电电路时，往往推荐保留30%以上余量，有整机利于长期稳定地工作；⚫模块应尽量远离电源、变压器、高频走线等电磁干扰较大的部分；⚫高频数字走线、高频模拟走线、电源走线必须避开模块下方，若实在需要经过模块下方，假设模块焊接在Top Layer，在模块接触部分的Top Layer铺地铜（全部铺铜并良好接地），必须靠近模块数字部分并走线在Bottom Layer；⚫假设模块焊接或放置在Top Layer，在Bottom Layer或者其他层随意走线也是错误的，会在不同程度影响模块的杂散以及接收灵敏度；⚫假设模块周围有存在较大电磁干扰的器件也会极大影响模块的性能，跟据干扰的强度建议适当远离模块，若情况允许可以做适当的隔离与屏蔽；⚫假设模块周围有存在较大电磁干扰的走线（高频数字、高频模拟、电源走线）也会极大影响模块的性能，跟据干扰的强度建议适当远离模块，若情况允许可以做适当的隔离与屏蔽；⚫通信线若使用5V电平，必须串联1k-5.1k电阻（不推荐，仍有损坏风险）；⚫尽量远离部分物理层亦为2.4GHz的TTL协议，例如：USB3.0；⚫天线安装结构对模块性能有较大影响，务必保证天线外露，最好垂直向上。
油田井口智能RTU设计
油田井口智能RTU设计作者：葛浩翁惠辉来源：《科学与财富》2020年第36期摘要：本文针对油田数字化与智能化监控需求，介绍了一种基于STM32F103VET6处理芯片的油田井口智能RTU系统设计方案。
研制以ARM嵌入式系统为核心的RTU，采用多种类型的无线数据传输模块，并进行采集与控制电路、通信电路及电能检测模块电路设计。
与传统的 RTU 相比，该方案具有功能多、处理速度快、现场应用灵活和通信接口丰富等优点。
关键词：RTU;ARM嵌入式;无线通信引言随着近年来油田数字化逐步向智能化不断迈进，基于物联网的油气生产监控系统已成为各大油田智能化建设的主要趋势。
数字化与智能化油田井场生产监控的关键核心是以RTU为控制核心远程监测抽油井的三相电参数、油压、套压、回压、功图、炉温、出口压力等参数。
因此研制油井井口智能RTU在数字化与智能化油田监控具有重要的现实意义和应用价值。
针对数字化与智能化油田井场监控技术特点，并结合油田数字化井场监控系统项目要求，对油田井场生产工艺与井场监测设备以及数字化井场监控系统进行分析，确定油井智能RTU功能需求与技术指标。
1.系统总体方案油田工业现场这一特殊环境决定了CPU要有足够的可靠性和低功耗。
ARM系列处理器性能高、功耗低，恰恰符合本设计要求[1]。
根据 RTU 的功能要求，本系统设计以STM32F103VET6为主控制芯片，硬件由电源模块、电能检测模块、采集模块、控制输出模块和通信模块组成，其中通信模块又包含APC240无线模块、Zigbee无线模块及4G网络通讯模块。
其系统硬件模块框图如图1所示：2.采集电路设计：信息采集包括設备运行状态信息的采集和环境信息采集，需要远程监测抽油井的数据主要有：油压、套压、回压、功图、井温、炉温、出口压力[2]。
在数字量输入输出电路中采用了芯片TLP185，即采用光电耦合器进行隔离，发光二极管把输入的电信号转换为光信号，光信号经过光敏管转换为电信号输出。
微雪电子 WIFI-LPT100 WIFI-LPB100 用户手册说明书
产品简介802.11b/g/n 无线标准自主开发MCU平台，超高性价比超低功耗，卓越省电机制，适于电池供电应用UART/PWM/GPIO数据通讯接口STA/AP/STA+AP共存工作模式Smart Link智能联网功能（提供APP）支持无线和远程升级固件WPS联网配置目录1、快速入门 (5)1.1 模块测试硬件环境 (5)1.2 网络连接 (5)1.3 数据传输测试 (7)1.4 产品应用举例 (8)1.4.1. 无线遥控应用 (8)1.4.2. 远程连接应用 (8)1.4.3. 透明串口 (8)2、产品介绍 (10)2.1 产品简介 (10)2.2 功能特点 (10)2.3 产品特性参数 (10)2.4 模块功能对比 (11)2.5 主要应用领域 (12)2.6包装信息 (12)2.6.1 推荐的回流焊温度曲线 (12)2.6.2 操作说明 (13)2.6.3 出货包装 (13)3、产品硬件描述 (14)3.1 管脚定义 (14)3.1.1 WIFI-LPT100引脚定义 (14)3.1.2 WIFI-LPB100引脚定义 (15)3.2 电气特性 (18)3.3 机械尺寸 (19)3.3.1 WIFI-LPT100 (19)3.3.2 WIFI-LPB100 (19)3.4 天线 (21)3.4.1 WIFI-LPT100 (21)3.4.2 WIFI-LPB100 (21)3.5 开发套件 (22)3.6 典型应用硬件连接 (23)3.6.1 UART应用硬件连接 (23)3.6.2 智能LED应用硬件连接 (24)4、产品功能描述 (25)4.1 工作模式 (25)4.1.1 透传模式 (25)1. 透传模式简介 (25)2. UART成帧机制 (25)4.1.2 命令模式 (26)4.1.3 GPIO/PWM模式 (26)4.2 无线组网方式 (27)4.2.1 模块作为STA方式 (27)4.2.2 模块作为AP方式 (28)4.2.3 模块作为AP+STA方式 (28)4.2.4 加密方式 (29)4.3 Socket通信 (29)4.3.1 Socket A (29)4.3.2 Socket B (30)4.4 参数配置 (30)4.5 固件和网页升级 (30)5、模块参数设定 (32)5.1 网页配置 (32)5.1.1 W eb管理页面介绍 (32)5.1.2 打开管理网页 (32)5.1.3 系统信息页面 (33)5.1.4 模式选择页面 (33)5.1.5 STA设置页面 (34)5.1.6 AP设置页面 (35)5.1.7 其他设置页面 (36)5.1.8 账号管理页面 (36)5.1.9 软件升级页面 (36)5.1.10 重启模组页面 (37)5.1.11 恢复出厂页面 (37)5.2 串口配置 (38)5.2.1 工作模式切换 (39)5.2.2 A T+指令集概述 (39)5.2.3 A T+指令集详解 (41)1) AT+E (42)2) AT+WMODE (43)3) AT+ENTM (43)4) AT+TMODE (43)5) AT+MID (43)6) AT+RELD (44)7) AT+Z (44)8) AT+H (44)9) AT+CFGTF (44)10) AT+UART (44)11) AT+UARTF (45)12) AT+UARTFT (45)13) AT+UARTFL (45)14) AT+UARTTE (45)15) AT+PING (46)16) AT+SEND (46)17) AT+RECV (46)18) AT+NETP (46)19) AT+MAXSK (47)20) AT+TCPLK (47)21) AT+TCPTO (47)22) AT+TCPDIS (48)23) AT+SOCKB (48)24) AT+TCPDISB (49)25) AT+TCPTOB (49)26) AT+TCPLKB (49)27) AT+SNDB (49)28) AT+RCVB (50)29) AT+WSSSID (50)30) AT+WSKEY (50)31) AT+WANN (51)32) AT+WSMAC (51)33) AT+WSLK (51)34) AT+WSLQ (52)35) AT+WSCAN (52)36) AT+WSDNS (52)37) AT+LANN (52)38) AT+WAP (52)39) AT+WAKEY (53)40) AT+WAMAC (53)41) AT+WADHCP (53)42) AT+WALK (54)43) AT+WALKIND (54)44) AT+PLANG (54)45) AT+WEBU (55)46) AT+MSLP（此AT命令暂时不可用） (55)47) AT+NTPRF (55)48) AT+NTPEN (55)49) AT+NTPTM (56)50) AT+WRMID (56)51) AT+ASWD (56)52) AT+MDCH (56)53) AT+TXPWR (57)54) AT+WPS (57)55) AT+WPSBTNEN (57)56) AT+SMTLK (57)57) AT+LPTIO (58)附录A: 硬件参考设计 (59)WIFI-LPT100评估板电路图 (59)WIFI-LPB100评估板电路图 (60)附录B: 网络使用GPIO、PWM功能 (61)附录C: HTTP协议传输 (64)附录D: 免责声明 (67)Figure 4 串口/网络参数设定及传输测试Figure 10 WIFI-LPT100外观图Figure 14 WIFI-LPT100 机械尺寸2.4G的外置天线。
Arduino扩展板使用之APC220无线数传篇
Arduino扩展板使用之APC220无线数传篇[ 2008/11/10 21:16:00 | By: wxxmickey ]6推荐XBee无线通信模块是Arduino官方推荐的基于ZigBee技术的2.4G无线数传，不过鉴于我们不方便购买，所以就推荐国内的一款433MHz的无线数传（APC220）来代替XBee，同样APC220也通过Arduino的串行接口Tx和Rx引脚进行通信，APC220不但可以点对点通讯，同时还支持一点对多点通讯（具体使用说明请联系楼主）。
下面先介绍一下APC220的特性和参数配置。
（1）。
APC220的指标特性：1. 工作频率 460MHz to 478MHz (1KHz步进)[注请意！最近公司改了模块工作频率，范围为415-455MHz，拿到模块后可以读取一下参数，如果默认频率为434MHz，那就是更新频率的模块]2. 调制方式 GFSK3. 频率间隔 200KHz4. 发射功率 20mw (10级可调)5. 接收灵敏度-117dBm@1200bps6. 空中传输速率 1200 - 19200bps7. 接口速率 1200 - 57600bps8. 接口效验方式 8E1/8N1/8O19. 接口缓冲空间 512bytes10. 工作湿度 10%～90%（无冷凝）11. 工作温度 -20℃ - 70℃12. 电源 3.3 –5.5V (±50mV 纹波)13. 发射电流≦35mA@10mW14. 接收电流≦30mA15. 休眠电流≦5uA16. 传输距离 1000米传输距离 (开阔地可视距离)17. 尺寸 39mm x 19mm x 2.8mm（2）。
APC220的上位机软件：APC220伴侣APC220的串口助手软件：APC220 Test Mate（3）。
USB转接器的使用：用USB转接器连接电脑使用APC220伴侣设置参数，由于USB转接器上没有标注引脚功能，所以容易导致我们将APC插错位，请看下图的红色标记，避免连接错误。
施耐德 APC 中小IT空间及HBN产品合集 产品介绍说明书
场景：
风电行业
客户需求：价值及适应性 产品：SURT， SRC
Wind Power
● 行业特点： 风电行业为新兴的能源行业，集中在三北和沿海省份 UPS使用场所具有低温、高湿，高海拔、盐雾等特点 ● 对UPS的要求： 负载多为工业控制系统，要求UPS为纯在线式机型， 没有切换时间。 功率段约为1000~3000VA。 标机。 根据控制柜规格，对UPS外观尺寸有特定要求，总体 要求UPS尺寸小。 具备干结点控制功能。
管理性强
电源工作状态易管理 显示 远程管理 环境监控 运行时间可管理 小功率 可集中可分布式电源保护 环境管理功能
整体解决方案
APC可提供从中小IT空间到大型、超大数据中心 的全方位基础物理设施解决方案。 包括：电源、电池、配电、机柜、制冷及管理监 控。
APC by Schneider Electric
● 推荐提供方案：
SURT或SRC系列 1000~3000VA标机 + AP9610干结点卡
APC by Schneider Electric
场景：
海事行业
客户需求：价值及适应性 产品：SURT船用UPS
应用
SOLAS 应用
导航和通讯系统
在船上的位置
小型技术室/柜
小型技术室/柜
功率 (kVA)
1-6
典型环境
场景：
分布式网络（服务器机房/网络配线间）
如：金融机构网点、电信基站、营业厅、中小企业机房、大型公司分支办公室 适用产品：Mini-ISX解决方案， Smart系列，SURT系列， SRC系列， Symmetra LX系列
１）多采用机架式UPS, 对延时时间会有一定的要 求.可以考虑机架式原装电池包或者Smart长延时 电池解决方案。
毕业设计方案超声波测距仪的设计方案
摘要本设计采用以AT89S58单片机为核心的低成本、高精度、微型化数字显示超声波测距仪的硬件电路和软件设计方法。
整个电路采用模块化设计，由主程序、预置子程序、发射子程序、接受子程序、显示子程序、语音播报子程序等模块组成。
发射模块发射超声波，接受模块接受回波，单片机计算距离，显示测量结果。
各探头的信号经单片机综合分析处理，实现超声波测距仪的各种功能。
在此基础上设计了系统的总体方案，最后通过硬件和软件实现了各个功能模块。
相关部分附有硬件电路图、程序流程图。
超声波测距今年来得到了广泛的应用。
本设计的优点在于超声波明显特征是方向性好，穿透性强。
尤其是在光不透明的固体中，它碰到杂质或分界面就有显著地反射。
用超声波测距离时通过测量发射的超声波与接受到被测物体反射的回波之间的时间差来确定的。
关键词：AT89S51，超声波，测距目录第一章绪论11.1课题设计目的及意义11.1.1设计的目的11.1.2设计的意义11.2超声波测距仪的现状和发展11.2.1发展历史11.2.2 研究现状21.3本课题研究的主要内容3第二章系统方案论证42.1超声波测距仪的设计思路42.1.1超声波测距原理42.1.2超声波测距仪原理框图42.1.3课题设计的要求42.2超声波测距方法的选择42.3超声波发生器选择62.4超声波接受传感器62.5显示单元选择62.6语音播报电路选择72.7温度传感器的选择7第三章系统的硬件结构设计93.1 AT89S51单片机的功能及特点93.1.1主要性能参数93.1.2功能特性概述93.2单片机最小系统103.3单片机测距原理103.4超声波发射电路103.5超声波检测接收电路113.6温度补偿电路123.7显示单元电路133.7.1 12864液晶资料133.7.2 12864液晶基本特性143.8语音播报电路153.9无线发射与接收电路153.9.1APC240无线通信模块主要特点错误！未定义书签。
SX1212应用
超低功耗SX1212芯片在农田数据监测采集的应用现代，随着科技的进步，农业生产的科技含量也越来越高，大棚技术的发展，更是让农业突破了时令的限制，利用科技手段，调节大棚温湿度、二氧化碳、光照度等，创造一年四季适合农作物的生长环境，实现了巨大的经济效益，大棚的技术应用也得到了极大的推广。
然则在西北，新疆一带，地广人稀，建造大棚成本高，操作性不强，本文着重论述在广袤田野，SX1212超低功耗芯片集成的无线模块，在农田数据检测和采集中的应用。
西北新疆一带，地广人稀，相对来说比较干旱，农田大多采用喷灌灌技术由于地域较广，人烟稀少，所以对农田的温湿度检测、采集，调控喷灌时间，强度，就尤为重要，加之设备都是安装在野外的农田，电力设备的布线和安装有着先天的不足，这就促使设备向着低功耗，电池化发展。
SX1212是SEMTECH推出的一款超低功耗的单芯片无线芯片，频率范围从300MHz到510MHz。
SX1212经过优化具有非常低的接收功耗，典型接收电流为2.6mA, 远小于同类收发器的接收电流。
工作电压为2.1-3.6V，两节干电池，或者一节3.6V/3.6A时的锂亚电池就可以轻松的给他供电。
SX1212芯片集成的无线数传模块APC240。
系统主要由一个MCU和SX1212组成，MCU选用ST公司的低功耗单片机STM8L101F3, SX1212与单片机通讯采用SPI接口，与外部终端通信采用UART接口。
在接收状态仅仅消耗3.2mA，在1SEC周期轮询唤醒省电模式(Polling mode)下，接收仅仅消耗不到20uA,一节3.6V/3.6A时的锂亚电池可工作10年以上。
APC240的工作模式前导码为“1010”交替码，发射机首先发射1秒以上的前导码再发射后面得同步码等，这意味着接收机在唤醒的周期，只要信道中发现前导码，在正常情况下都能够可成功检测到并唤醒接收。
APC240有四种工作模式，见表二，这四种工作模式是利用SET_A和SET_B转换的，四种模式均可以相互转换。
433M 470M超低功耗无线模块,电池工作超过10年
超低功耗无线模块APC240---功耗最低的微功率模块产品
APC240系列无线模块工作于免费433MHz与470MHz频段，采用SEMTECH公司的低功耗射频芯片sx1212与低功耗ST单片机，配合全新的无线休眠唤醒技术，产品功耗控制达到业界最领先水平。
对于电池供电设备，特别是无法安装大容量电池的嵌入式装置，无线模块的功耗高低往往是困扰长期供电运行的最大问题，目前市场上的无线透传模块都集成了MCU与射频芯片，仅仅射频芯片的接收电流最低就已经达到10mA左右，这还没有包含MCU的电流消耗，而APC240模块电流消耗极低，整个模块包含射频芯片和MCU的接收电流消耗只有3.2mA，功耗之低可见一斑，远远低于行业同类产品，这也是为什么称之为超低功耗模块的原因。
APC240发射功率10mW；发射电流：33mA；接收电流：3.2mA；休眠电流：1.5uA
传输距离：空旷400米
例如：电池是3.6AH锂亚电池，APC240接收电流为3.2mA，休眠电流1.5uA。
射频传输速率10Kbps，无线唤醒周期为1秒，唤醒搜索前导码时间平均约为4.5毫秒，那么，
电池的使用寿命：
=
3600mAH
(4.5ms/(1000ms+4.5ms))*3.2mA+0.0015mA
≈227337H≈(25.95年)
考虑到电池自放电与其它因素的放电消耗，电池寿命也可轻松达到十年以上，非常适用于水表/气表抄表、无线数据采集、报警器、温湿度监控装置等要求用电池长期工作的场合。
APC240B天线连接图。
APC300超低功耗微功率无线传感器模块
深圳市安美通科技有限公司DVER 1.30APC300 超低功耗微功率无线传感器模块APC300模块是高度集成超低功耗微功率单向发射模块，模块采用了超低功耗单片机和高性能低功耗发射芯片，内置12bit 高精度ADC ，可以直接连接主流的各种数字与模拟传感器，如PT1000等热敏电阻，数字温湿度传感器等。
用户无需编写无线与传感器部分的软件，也不需要额外的MCU 和外围器件。
APC300模块提供了多个频道的选择，可在线修改串口速率，收发频率，发射功率，射频速率，发射间隔以及传感器类型等各种参数。
应用：z 高压电力线，开关柜测温 z 农业大棚温湿度采集 z 生鲜，疫苗冷链物流z 无线轴承，缸体及纺机温度监测 z 混凝土，矿井及隧道测温z 仓储，图书馆和博物馆温湿度监测 z 室内外温湿度监测 z 无线单向数据传输APC300模块能定时采集传感器数据并发送，模块可在2.1-3.6V 电压范围内工作，在10dBm 发射功耗仅仅14mA ，休眠功耗低至1.5uA ，合理的设定采集周期，通常一节普通的的锂亚电池(如ER18505)工作寿命可达数年至十几年。
特点：z 700米传输距离(3.125Kbps) z 2.1-3.6V 宽电压工作范围z 频率425-450，863-870，902-928MHz z 多频道可设，G FSK的调制方式 z 可设置定时采集时间间隔 z 可直接连接模拟与数字传感器 z 发射电流14mA@10dBm，待机电流1.5uA z 数年至十几年电池使用寿命APC300模块是单向的多通道嵌入式无线数传模块，能够连接各种传感器，并设置采集间隔周期，也可以设置成普通的单向数传模块，通过UART口接收上位机程序，可设置多个频道，步进为1KHz，发射功率最大10mW，体积22.4mm x 15.9mm x 2.4mm，很方便客户嵌入系统之内，APC300模块具有极低的功耗，非常适合于电池供电系统。
FH-AP2400(27G0T2)一体化室内无线接入点用户手 册
表示有重要的信息提醒您以便更好的使用设备
警告： 表示将有潜在的危险操作会对设备的硬件造成损害或使数据全部丢失或使设备不能正常使用。
粗体：表示有重要的功能或者设置步骤需要您注意。 在您的操作中，对设备可能造成危害的操作有以下内容 警告： z 设备安装操作：
4.3.1 连接无线交换机方式............................................................................................................... 9 4.3.2 瘦 AP 的时区/时间设置......................................................................................................... 10 4.3.3 瘦 AP 的管理 VLAN ID ........................................................................................................ 10 4.4 胖 AP 基本配置................................................................................................................................. 10 4.4.1 用户名..................................................................................................................................... 12 4.4.2 接入点名字............................................................................................................................. 13 4.4.3 国家/区域................................................................................................................................ 13 4.4.4 有线端速率............................................................................................................................. 13 4.4.5 配置 AP 作为.......................................................................................................................... 13 4.4.6 IP 地址 .................................................................................................................................... 14 4.4.7 生成树协议............................................................................................................................. 14 4.5 胖 AP 无线参数设置......................................................................................................................... 14 4.5.1 操作模式................................................................................................................................. 15 4.5.2 无线模式................................................................................................................................. 15 4.5.3 信道/频率................................................................................................................................ 15 4.5.4 数据率..................................................................................................................................... 16 4.5.5 输出功率................................................................................................................................. 16 4.5.6 CTS 模式 ................................................................................................................................ 16 4.5.7 RTS 阈值................................................................................................................................. 16 4.5.8 分片长度................................................................................................................................. 16 4.5.9 信标间隔................................................................................................................................. 16 4.5.10 DTIM 时间间隔.................................................................................................................... 16 4.5.11 前导帧类型 ........................................................................................................................... 17 4.5.12 无线距离............................................................................................................................... 17
Comba AP2400 用户手册V1.0
Comba AP2400系列无线接入点设备用户手册V1.0京信通信系统（中国）有限公司2006年6月6日前言该设备是2.4GHz 无线局域网设备。
AP2400 是一个具有三种功能模式的无线接入点，它是一台操作十分友好的设备，拥有一个LAN/WAN端口，可以和其他基于802.11标准的移动设备建立无线网络连接。
本手册叙述了设备的安装、用途、功能、操作及维护。
由于设备会不断更新，软件会不断升级，本手册中的参数、规格、尺寸及其它如有变更，恕不另行通知。
缩略语汇总表目录1内容简介 (3)1.1 功能和优点 (3)1.2 应用 (3)2开始前的准备 (4)2.1 需要的设备 (4)2.2 包装内容 (4)3硬件安装 (5)3.1 将AP连接到以太网设备 (5)3.2 机制描述 (5)3.3 网络架构配置 (6)3.3.1AP模式 (6)3.3.2Station模式――连接一台以太网设备 (6)3.3.3Station模式――连接多台以太网设备 (6)3.3.4WDS 模式 (7)4配置AP (8)4.1 WEB管理 (8)4.1.1如何进入WEB管理? (8)4.1.2版本信息 (9)4.1.3配置 (10)4.1.4TCP/IP (19)4.1.5统计 (19)4.1.6高级配置 (21)5常见问题 (23)1内容简介AP2400 是一个无线三合一AP，它是一台操作十分友好的设备，拥有一个LAN/WAN端口，可以和其他基于802.11标准的移动设备建立无线网络连接。
无需布线就可将多台PC或笔记本快速联网，让用户在工作区域内自由漫游仍保持连接，享受资源共享、e-mail和连接到因特网。
1.1功能和优点●高速和向后兼容性●AP2400 是一个高速无线设备，它同时支持IEEE802.11b和802.11g 54Mbps无线网络。
●三合一的AP操作模式●同时支持三种操作模式：AP模式、Station模式、WDS模式。
H3C光模块介绍
目录1可插拔模块简介 .................................................................................................................................................................................................................... 1-11.1 H3C高端网络产品支持的可插拔模块类型 ................................................................................................................................................................................. 1-11.2 光模块概念介绍 ......................................................................................................................................................................................................................... 1-21.2.1 简介................................................................................................................................................................................................................................. 1-21.2.2 传输速率（Data Rate）.................................................................................................................................................................................................. 1-21.2.3 传输距离 ......................................................................................................................................................................................................................... 1-21.2.4 中心波长 ......................................................................................................................................................................................................................... 1-31.2.5 光纤类型 ......................................................................................................................................................................................................................... 1-31.2.6 接口连接器类型 .............................................................................................................................................................................................................. 1-41.2.7 接口指标 ......................................................................................................................................................................................................................... 1-51.3 电口模块概念介绍 ..................................................................................................................................................................................................................... 1-51.3.1 千兆电口模块简介........................................................................................................................................................................................................... 1-52 SFP模块 ............................................................................................................................................................................................................................... 2-12.1 1000M SFP光模块 .................................................................................................................................................................................................................... 2-12.1.1 外观图 ............................................................................................................................................................................................................................. 2-12.1.2 具体型号及规格 .............................................................................................................................................................................................................. 2-22.2 100M SFP光模块 ...................................................................................................................................................................................................................... 2-22.2.1 外观图 ............................................................................................................................................................................................................................. 2-22.2.2 具体型号及规格 .............................................................................................................................................................................................................. 2-32.3 155M SFP光模块 ...................................................................................................................................................................................................................... 2-32.3.1 外观图 ............................................................................................................................................................................................................................. 2-32.3.2 具体型号及规格 .............................................................................................................................................................................................................. 2-32.4 622M SFP光模块 ...................................................................................................................................................................................................................... 2-42.4.1 外观图 ............................................................................................................................................................................................................................. 2-42.4.2 具体型号及规格 .............................................................................................................................................................................................................. 2-42.5 2.5G SFP光模块........................................................................................................................................................................................................................ 2-42.5.1 外观图 ............................................................................................................................................................................................................................. 2-42.5.2 具体型号及规格 .............................................................................................................................................................................................................. 2-52.6 155M/1000M BIDI模块 .............................................................................................................................................................................................................. 2-52.6.1 外观图 ............................................................................................................................................................................................................................. 2-52.6.2 具体型号及规格 .............................................................................................................................................................................................................. 2-62.7 1000M CWDM模块 ................................................................................................................................................................................................................... 2-72.7.1 外观图 ............................................................................................................................................................................................................................. 2-72.7.2 具体型号及规格 .............................................................................................................................................................................................................. 2-72.8 SFP电口模块............................................................................................................................................................................................................................. 2-82.8.1 外观图 ............................................................................................................................................................................................................................. 2-82.8.2 具体型号及规格 .............................................................................................................................................................................................................. 2-83 SFP+模块 ............................................................................................................................................................................................................................. 3-13.1 SFP+光模块 .............................................................................................................................................................................................................................. 3-13.1.1 外观图 ............................................................................................................................................................................................................................. 3-13.1.2 具体型号及规格 .............................................................................................................................................................................................................. 3-13.2 SFP+电缆 .................................................................................................................................................................................................................................. 3-23.2.1 外观图 ............................................................................................................................................................................................................................. 3-23.2.2 具体型号及规格 .............................................................................................................................................................................................................. 3-24 XFP模块 ............................................................................................................................................................................................................................... 4-14.1 外观图 ....................................................................................................................................................................................................................................... 4-14.2 具体型号及规格 ......................................................................................................................................................................................................................... 4-21 可插拔模块简介1.1 H3C 高端网络产品支持的可插拔模块类型H3C 高端网络产品支持的可插拔模块类型如表1-1所示。
ZXV10 W908无线控制器用户手册V1.1
ZXV10 W908无线控制器用户手册ZXV10 W908用户手册资料版本20090925 R1.0产品版本V1.0策划中兴通讯学院文档开发部编著××（写作者的名字）审核××（写审稿人员的名字）测试××（写测试人员的名字）* * * *中兴通讯股份有限公司地址：深圳市高新技术产业园科技南路中兴通讯大厦邮编：518057技术支持网站：客户支持中心热线：（0755）26770800 800-830-1118传真：（0755）E-mail：* * * *编号：×××××××声明本资料著作权属中兴通讯股份有限公司所有。
未经著作权人书面许可，任何单位或个人不得以任何方式摘录、复制或翻译。
侵权必究。
和是中兴通讯股份有限公司的注册商标。
中兴通讯产品的名称和标志是中兴通讯的专有标志或注册商标。
在本手册中提及的其他产品或公司的名称可能是其各自所有者的商标或商名。
在未经中兴通讯或第三方商标或商名所有者事先书面同意的情况下。
本手册不以任何方式授予阅读者任何使用本手册上出现的任何标记的许可或权利。
本产品符合关于环境保护和人身安全方面的设计要求，产品的存放、使用和弃置应遵照产品手册、相关合同或相关国法律、法规的要求进行。
由于产品和技术的不断更新、完善，本资料中的内容可能与实际产品不完全相符，敬请谅解。
如需查询产品的更新情况，请联系当地办事处。
若需了解最新的资料信息，请访问网站见反馈表为提高中兴通讯用户资料的质量，更好地为您服务，希望您在百忙之中提出您的建议和意见，并请传真至：0，或邮寄至：深圳市高新技术产业园科技南路中兴通讯大厦中兴通讯学院文档开发部收，邮编：518057，邮箱：。
对于有价值的建议和意见，我们将给予奖励。
手册说明本手册是用于工程人员在施工过程中参考使用。
内容介绍主要介绍设备的安装，上电，板卡安装等内容。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
APC240&APC240B超低功耗无线数传模块DVER1.4APC240模块是高度集成的超低功耗无线数据传输模块，其嵌入高速单片机和高性能射频芯片。
创新的采用高效的循环交织纠检错编码，抗干扰和灵敏度都大大提高，APC240模块提供了多个频道的选择，可在线修改串口速率，发射功率，射频速率等各种参数。
（APC240B是APC240的邮票孔超小定制款，性能相同但尺寸更小，适合嵌入贴片于用户PCB板上）APC240模块可在2.1-3.6V电压范围内工作，在接收状态仅仅消3.2mA，有四种工作模式。
在1SEC周期轮询唤醒省电模式(Polling mode)下，接收仅仅消耗不到20uA，一节3.6V/3.6A的锂亚电池可工作10年以上。
APC240APC240B应用：●无线水气热表●无线传感器●自动化数据采集●工业遥控、遥测●楼宇小区自动化与安防●机器人控制●电力高压高温监测●气象，遥感特点：●400米传输距离（5000bps）●频率433MHz或470MHz●多频道可设，FSK调制方式●零等待休眠至唤醒时间●四种工作模式灵活切换●高效的循环交织纠错编码●超低功耗，电流极低，待机仅电流1.5uA●双256bytes数据缓冲区●内置看门狗，保证长期可靠运行APC240模块是新一代的多通道嵌入式无线数传模块，可设置多个频道，步进为1KHz，发射功率最大10mW，体积32.1mm x18.3mm x7.0mm，很方便客户嵌入系统之内，APC240模块具有极低的功耗，非常适合于电池供电系统。
APC240模块创新的采用了高效的循环交织纠检错编码，其编码增益高达近3dBm，纠错能力和编码效率均达到业内的领先水平，远远高与一般的前向纠错编码，抗突发干扰和灵敏度都较大的改善。
同时编码也包含可靠检错能力，能够自动滤除错误及虚假信息，真正实现了透明的连接。
所以APC240模块特别适合与在工业领域等强干扰的恶劣环境中使用。
APC240模块内设双256bytes大容量缓冲区，在缓冲区为空的状态下，用户可以1次传输256bytes的数据，当设置空中波特率大于串口波特率时，可1次传输无限长度的数据，同时APC240模块提供标准的UART/TTL接口，1200/2400/4800/9600/19200/38400/57600bps七种速率和三种接口校验方式。
APC240模块外部接口采用透明数据传输传输方式，能适应标准或非标准的用户协议，所收的数据就是所发的数据。
设置模块采用串口设置模块参数，具有丰富便捷的软件编程设置选项，包括频点，空中速率，以及串口速率，校验方式等都可设置，设置方式有二种方式，一是通过本公司提供的设置软件RF-Magic利用PC串口即可，二是动态在线设置，用串口发命令动态修改，具体方法参见APC240模块的参数设置章节。
引脚定义：APC240模块共有9个接脚，具体定义如下表：APC240引脚定义引脚定义方向说明1GND-地0V2VCC- 2.1V-3.6V3SET_A输入(有弱上拉)参数设置A，上拉电阻约47K4RXD输入(有弱上拉)UART输入口，TTL电平，上拉电阻约47K5TXD输出UART输出口，TTL电平6AUX输出数据输入输出指示7SET_B输入(极弱上拉)参数设置B，上拉电阻约10M8NC-空脚9NC-空脚表一APC240引脚定义表产品尺寸：图一产品尺寸图工作模式与省电：典型的无线收发机编码如下图。
PREAMBLE (前导码)SYNCWORD(同步码)ID FIELD(ID)可选DATA+FEC+CRC(数据+前向纠错+CRC检错)前导码为“1010”交替码，其作用是使目的接收机时钟与发射机同步，正常模式下前导码长度一般为32bit即可，如工作在省电模式时序下，前导码还有唤醒接收机的功能，此时发射机必须发送较长的前导码将省电模式下的接收机唤醒进入正常的工作状态。
如设置接收机1秒钟唤醒一次，那么接收机每间隔1秒钟唤醒一次搜索前导码(tw)，持续长度一般为16bit。
而发射机首先发射1秒以上的前导码再发射后面的同步码等，这意味着接收机在唤醒的周期，只要信道中发现前导码，在正常情况下都能够可成功检测到并唤醒接收，示意图见图五。
APC240有四种工作模式，见表二，这四种工作模式是利用SET_A和SET_B 转换的，四种模式均可以相互转换。
SET_A SET_B工作模式工作状态00正常模式(模式1)串口打开，模块处于持续接收状态，当串口有数据输入时，置低AUX，并切换到发射状态，发送前导码长度为32bit和同步码等，数据发送结束后重新置高AUX脚并重新转入持续接收状态。
处于该模式下模块发送数据时并没有发送较长的前导码，所以要求接收方必须处于模式1或模式2，即持续接收状态。
如模块从当前信道中接收到数据后，经过解交织纠错检错确认数据无误时，置低AUX并立刻从串口输出数据，发送结束后重新置高AUX.01唤醒模式(模式2)串口打开，模块处于持续接收状态，当串口有数据输入时，置低AUX，并切换到发射状态发送数据，发送前导码长度为一个唤醒周期(如1秒)加32bit和同步码等，.数据发送结束后重新置高AUX脚并重新转入持续接收状态。
处于该模式下模块发送数据时发送了较长的前导码，所以接收方处于模式1，模式2或模式3均能够接收到数据。
如模块从当前信道中接收到数据后，经过解交织纠错检错确认数据无误时，置低AUX并立刻从串口输出数据，发送结束后重新置高AUX.该模式的发射示意图见图五。
10省电模式(模式3)串口处于关闭状态，接收机在一个唤醒周期(如1秒)后打开并搜索信道中是否有前导码，如没有则立刻休眠状态等待下一个唤醒周期再被唤醒，如有前导码则继续于接收状态并监控前导码并等待同步码到来后，将数据接收收下来。
经过解交织纠错检错确认数据无误时，置低AUX以唤醒下位机，等待5ms后打开串口并输出数据。
串口输出结束后，关闭串口，置高AUX，如模式设置没有改变则再次进入立刻休眠状态等待下一个唤醒周期。
该模式的接收示意图见图五。
11休眠模式(模式4)串口处于关闭状态，模块处于休眠状态。
这种模式下，模块的射频电路，CPU主时钟与外设均被关闭，耗电仅仅约1.5uA。
模块的设置是休眠模式完成的，过程是见模块设置的章节。
表二四种工作模式说明图二发射处于模式2状态，接收处于模式3状态示意图APC240休眠模式是通过用软件方式实现的，休眠时模块的接口均保持相应的电平，并且能快速切换各种状态，从休眠至唤醒仅仅需要20uS，这意味模块在休眠状态时，置低SET_A脚后20uS就可以通过UART口输入数据至模块。
需注意的是模块在接收或发送过程中，即使设置模块至模式3或4，模块也要将接收或发送过程执行完毕再进入省电模式或休眠模式，其中在接收或发送过程中AUX脚将被置低。
利用这个特点，当模块处于模式3或模块4状态，用户在置低SET_A 脚使模块唤醒并输入数据后，若需休眠可立刻置高SET_A脚，而不必等到模块将数据无线发送完毕，模块在数据发送结束后会自动检测SET_A脚，如为高则进入休眠，数据是否发送结束用户可以通过查询AUX脚获得。
模块与下位机的连接图见图三。
SET_A和SET_B虽然有弱上拉，但在正常工作时不能悬空，必须有明确的电平，否则可能造成模块工作不稳定。
图三模块与下位机连接图在电池供电的电路中，正常可将从模块(如水气表)设置在模式3上，当主模块(如采集器或收抄机)在模式2下发送数据，从模块唤醒后接收数据，完成后利用AUX脚将下位机MCU唤醒，再将数据输出，MCU接收到数据后，可将从模块切换至模式1，应答主模块.如主模块收到应答后也可被切换至模式1，这时主从模块均处于正常模式下，可以实现高速数据传输。
如主模块收到应答后，后续无数据交换可将从机再次切换至模式3处于省电模式下，等待下一次的唤醒，而主模块可以切换至模式4休眠状态。
因为省电是通过周期性唤醒休眠再唤醒实现的，所以在省电模式下的功耗与唤醒周期和每次唤醒搜索前导码的时间(tw)，以及休眠的静态功耗有关。
唤醒周期用户可以在线设置范围是50ms至5s.每次搜索前导码时间与射频传输的速率有关，射频传输的速率也是可设的，在10Kbps速率的速率下唤醒搜索前导码时间平均约为4.5ms.在省电模式下电池的使用寿命可以通过以下公式算出：使用寿命=电池容量mAH(搜索前导码时间/(唤醒周期+搜索前导码时间))*接收电流+休眠电流例如：电池是 3.6V/3.6A ER18505锂亚电池，APC240接收电流为3.2mA，休眠电流1.5uA。
射频传输速率10Kbps，唤醒周期为1SEC，那么电池使用寿命是：=3600mAH(4.5ms/(1000ms+4.5ms))*3.2mA+0.0015mA≈227337H≈(25.95年)考虑到电池的自放电，不同电流下的容量差异，温度以及客户端MCU的休眠功耗和每月几次的使用，1节3.6V/3.6A ER18505锂亚电池正常情况下有超过10年的使用寿命。
省电模式的工作方式非常适合水气热表、集装箱信息管理、数据采集系统等使用不是太频繁但要求用电池长期工作的场合。
场强监测(RSSI)：APC240具有动态场强监测的功能。
处于接收状态的模块(SET_A脚为低)，如果在SET_B脚上施加一个宽度大于等于200uS正向脉冲，模块将在脉冲下降沿的200uS内从串口输出一个字节的场强值，时序见图四，场强值的范围见图五。
注意有几种情况即使施加了正向脉冲，模块也不输出场强值：1)模块正在通过串口接收数据或者模块正在发射数据(工作状态客户可以通过AUX脚查询)，2)模块检测到空中有同步码匹配，开始接收空中数据(模块在接收前导码或同步码的过程中仍然可以触发输出场强值)，3)模块接收到一包数据正在通过串口输出。
用户可以用场强监测做简单的载波监听的功能。
如果场强超过本底值或已经输入了正向脉冲场强没有输出，这证明空中可能有同频信号正在发射。
场强监测的功能在一定程度上可以减小碰撞，提高网络效率和做简单的组网应用。
图四场强(RSSI)输出时序图图五场强动态范围模块的参数设置：APC240模块使用相当的灵活，可以根据用户的需求设置不同的选项。
收发频率无线功率无线速率唤醒周期串口速率串口校验设置串口写操作读操作状态栏软件说明图六RF-Magic设置软件用户可以对串口参数，串口效验，收发频率，空中速率，输出功率进行设置，设置的方法有二种方式。
一是本公司开发设置收发模块的软件RF-Magic，通过PC修改，见图七。
用RF-Magic软件设置是通过模块的UART/TTL口完成的(4，5PIN)，所以必须接UART/TTL to RS232接口转换板在连接到PC完成设置，或使用本公司提供的转换板。
