电梯群控使用说明书
ECS-MC2000说明书

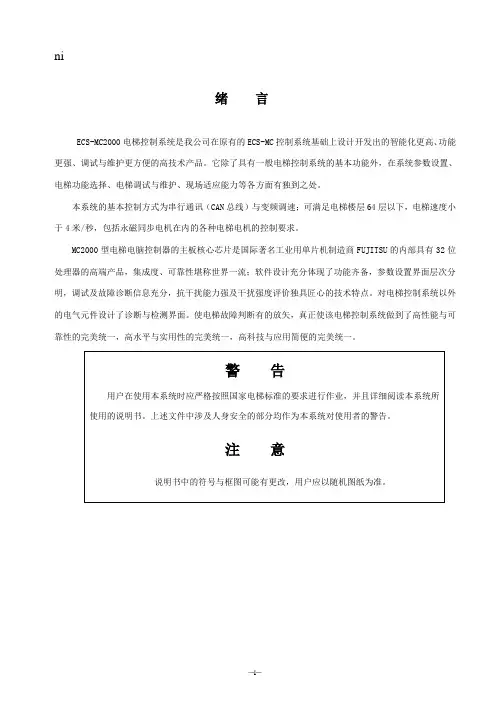

ni绪言ECS-MC2000电梯控制系统是我公司在原有的ECS-MC控制系统基础上设计开发出的智能化更高、功能更强、调试与维护更方便的高技术产品。
它除了具有一般电梯控制系统的基本功能外，在系统参数设置、电梯功能选择、电梯调试与维护、现场适应能力等各方面有独到之处。
本系统的基本控制方式为串行通讯（CAN总线）与变频调速；可满足电梯楼层64层以下，电梯速度小于4米/秒，包括永磁同步电机在内的各种电梯电机的控制要求。
MC2000型电梯电脑控制器的主板核心芯片是国际著名工业用单片机制造商FUJITSU的内部具有32位处理器的高端产品，集成度、可靠性堪称世界一流；软件设计充分体现了功能齐备，参数设置界面层次分明，调试及故障诊断信息充分，抗干扰能力强及干扰强度评价独具匠心的技术特点。
对电梯控制系统以外的电气元件设计了诊断与检测界面。
使电梯故障判断有的放矢，真正使该电梯控制系统做到了高性能与可靠性的完美统一，高水平与实用性的完美统一，高科技与应用简便的完美统一。
警告用户在使用本系统时应严格按照国家电梯标准的要求进行作业，并且详细阅读本系统所使用的说明书。
上述文件中涉及人身安全的部分均作为本系统对使用者的警告。
注意说明书中的符号与框图可能有更改，用户应以随机图纸为准。
1.1 基本功能1.1.1 检修运行系统具有三个检修开关。
优先级别由高至低分别为：轿顶检修开关，轿内检修开关，控制柜紧急电动运行开关。
优先级别高的检修开关置位后，优先级别低的检修开关将不起作用。
将系统设置为检修状态后，按下相应位置的“慢上”或“慢下”按钮，电梯会以检修速度向上或向下运行，松开按钮后停止。
检修运行时外呼板显示“INSP.”，系统在检修状态时开关门为点动方式。
1.1.2 自动运行（无司机运行）将控制柜内的检修盒紧急电动运行开关设置为“自动”、操纵厢上的开关设置为“自动”、轿顶检修盒的开关设置为“自动”的情况下，电梯将工作在自动状态。
登记外呼梯信号按照顺向截车、反向最高（低）截车的原则运行；平层停车后自动开门，延时一段时间（可以通过“开门保持时间”设置）后自动关门，如果自动关门时间未到，也可按手动关门按钮提前关门；本层呼梯自动开门；所有登记指令服务完毕后，电梯将自动延时返回待梯层。
蒂森TE-X系列TIC-G1型群控基本配置说明
TE014-SS 生效日期：2003-03-20 蒂森克虏伯电梯（上海）有限公司1前言1.1为进一步加强上海工厂的电梯配置管理、生产管理及质量管理，在本文中，就TIC-G1群控系统性能、功能等作比较详尽的说明，以及对群控系统的配置、部件号等方面作一些具体的规定。
1.2 TIC–G1群控系统采用“集中控制”、“外召发起”的群控技术，即由一个群控电脑主板，专门负责厅外召唤的信号登记和分配。
1.3 TIC–G1群控系统的调度原则，是基于外召唤发起的“最小等待时间”原则，其中充分考虑了电梯的“层楼距离”、“外召唤和指令的登记”情况、“超越情况”，以及“反向”情况等因素，实时分派具有最快响应时间可能性的电梯来应答每一个厅外召唤请求，从而充分挖掘电梯的运输能力，大大提高电梯的运行效率。
1.4 同时还具有“紧急供电运行”、“服务楼层设定”、以及“分散待梯”等运行功能，满足各种需求。
1.5 合同执行部门应根据本说明TE014-SS 生效日期：2003-03-20 蒂森克虏伯电梯（上海）有限公司2 TIC-G1群控系统的总体结构及性能指标2.1如图1所示，为TIC-G1群控系统总体结构框图TIC-G1总体结构框图2.2 对“每一组群控电梯”必须配一只群控柜，其中的主体是SM-GC电脑板。
SM-GC通过CAN-BUS 与各台控制柜电脑主板SM-01通信，从而调配群控内各台电梯投入有效的群控运行。
2.3 TIC-G1群控系统主要性能指标如下：2.3.1 TIC–G1群控系统的最大群控能力： 4台电梯群控；2.3.2各电梯的最大层站数：48层站；TE014-SS 生效日期：2003-03-20 蒂森克虏伯电梯（上海）有限公司2.3.3群控系统与各梯控制系统的通信方式：一对一的CAN BUS的串行通信；2.3.4后备运行：在群控电脑故障、维修或保养时，群控电脑的电源关断，各单梯可进行后备运行。
后备运行时，电梯的操作功能与单梯运行相同，一旦群控电脑恢复正常，电梯就立即自动转换成群控运行；2.3.5召唤重新分配：如果某一单梯主控电脑板失电，群控电脑就与该台电梯的召唤按钮直接通信，从而保证即使某台电梯主控电脑板失电，该台电梯的召唤按钮仍能继续在群控中发挥作用；2.3.6 切除怠慢电梯：如果系统发现某台电梯在收到分配到的召唤信号后，迟迟不关门运行，系统就会切除该台电梯，重新分配召唤，从而保证乘客不会有长时间的等待；2.3.7 直观的显示：群控电脑板上装有发光二极管显示，可通过它们直接监视群控电脑与单梯主控电脑之间的通信是否正常。
群控参数设置程序使用说明
群控参数设置程序使用说明1．基本说明本程序用于对群控CPU板进行参数设置。
在PC机和群控CPU板之间用标准RS232通信线连接后，直接在PC机完成参数设置的工作。
当然，在操作时必须对群控CPU板通上DC5V的电源，其接线可参照群控板的接线图。
2．程序安装本程序无需安装，可直接在光盘上运行，也可复制到PC机上的任意目录中运行。
供给用户的设置程序光盘上包含二个文件。
GROUPSET.EXE 和MSCOMM32.OCX。
GROUPSET.EXE是设置程序。
如你的PC机未安装MSCOMM232.OCX 控件，程序运行出错。
请安装该控件。
方法如下：将光盘上的Mscomm32.ocx文件复制到Windows的SYSTEM32目录下，打开[运行(R)]对话框单击[浏览(B)]按钮，在Windows的SYSTEM32目录下选Regsvr32.exe 文件后击[打开(O)]按钮，在Regsvr32.exe 后输入空格再输入[ MScomm32.ocx] 再击[确定]按钮，运行注册程序。
该程序运行完成后会出现一个对话框，按[确定]。
重新执行监控程序。
本程序需要你的PC机显示分辨率1024*768小字体。
3．设置程序的进入：双击GROUPSET.EXE文件，出现程序主窗口，按[设置]按钮进入参数设置界面。
4．群控参数及设置方法介绍(1)通讯端口：这是设置PC机RS232端口的参数。
在界面左上方的通讯端口框中显示的数据（如‘1’或‘2’）表示目前指定的串行口是COM1 或COM2。
如有必要改变设置，就通过点击‘△’或‘▽’箭头使框中的数据变成希望的值后，再点击界面下边的[通讯端口]按钮，系统就把数据设置进去了。
(2)群控基站位置：群控基站位置是指电梯基站在整个群的所有电梯中的最底层向上排序的层楼次序。
例如：群控中有一台电梯有地下二层，而整个群控的基站位置为1楼。
则从地下二层向上排序1楼为第三层。
所以，群控的基站位置数据为3。
电梯群控系统
FT-1
调度技 术
采用顺 向停靠 (是赛跑 型) Min-max 模式
特点
所有电梯都 去响应所有 呼叫，先到 先得. 为每个呼叫 选择当前最 快到达电梯 去服务 全面考了各 种因素,结 合用途权衡 派梯.
应用状况
我司已经出 货的大部分 属于此类 有少量出货
可选模式
没有模式选择功 能
优缺点
优点:成本低,结构简单 缺点:经常有几个电梯同时 到达,电梯聚堆,整体效率差 。 优点:比FT-1先进，能避免 同时到达 缺点：没有灵活的模式选 择，不能全局优化调度， 智能程度低 优点：智能化程度高，行 业先进水平 有多种运行模式可供选择 ，能学习环境，适应环境 ；
任务 方向 位置 负载 状态 … 负载 状态 任务 方向 … 负载 任务 方向 … 负载 任务 … 任务 … 电梯群当前及未来状态
叫车
建筑物特点…
顾客要求：效率、舒适、节能
叫车 方向 派梯 汇总、决策
方向 … 位置 规格 方向 目的阶 规格 … 目的阶 … 当前交通状况
位置
叫车 位置 目的阶
规格
未来时刻交通状况
6. 不良的群控系统是什么样的
如果一个电梯群控系统有如下表现，那么他不是一个优秀的群控系统。 •等待时间过长，乘坐时间也过长，乘坐过程停靠不合理； •等待时间不确定：同样交通状况下，每次等待时间差别很大，无法 让人期待； •不能灵活改变：不能根据楼宇用途和特点进行改变； •跑着跑着电梯就聚堆在一起，集中在某个区域； •能耗居高不下；
各大厂商
不具备，今年开始开发
9. 群控系统趋势
类别
技术方面
技术特点
目前群控系统已经普遍采用智能化技术。 兼顾节能/舒适性； 可以推测人们的心理感受，作为派梯的重要指标。 节能型群控将成为主流。 结合目的阶选择系统提高品质； 与楼宇安保体系结合，提供全方位服务； 与身份识别技术结合，提供个性化服务；
电梯控制器说明书

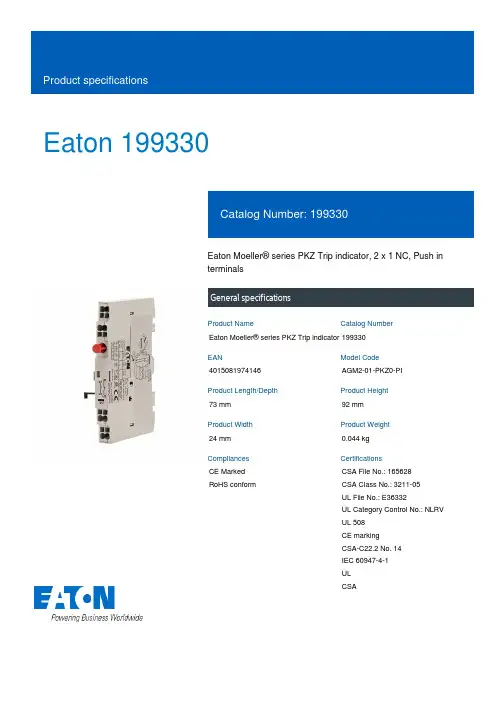

Eaton 199330Eaton Moeller® series PKZ Trip indicator, 2 x 1 NC, Push interminalsGeneral specificationsEaton Moeller® series PKZ Trip indicator1993304015081974146AGM2-01-PKZ0-PI73 mm92 mm24 mm0.044 kgCE Marked RoHS conform CSA File No.: 165628CSA Class No.: 3211-05UL File No.: E36332UL Category Control No.: NLRV UL 508CE markingCSA-C22.2 No. 14IEC 60947-4-1ULCSAProduct Name Catalog Number EAN Model Code Product Length/Depth Product Height Product Width Product Weight Compliances CertificationsSpring clamp connectionInterlocked opposing contactsShort-circuits indicated locally by means of a red indicator that can be manually reset 50,000 Operations10,000 OperationsTop mountingSide mountingIII36000 V ACMotor protective circuit-breaker-25 °C 55 °C 1 x (0.5 - 1.5) mm², ferrules to DIN 462282 x (0.5 - 1.5) mm², ferrules to DIN 462281 x (0.5 - 2.5) mm²2 x (0.5 - 2.5) mm²1 x (0.5 - 0.25) mm²2 x (0.5 - 2.5) mm², Control circuit cables 20 - 141 A at AC-15, 440 V 500 V 3.5 A 5 A, 600 V AC, (UL/CSA)A600, AC operated (UL/CSA)Electric connection type FeaturesIndication Lifespan, electricalLifespan, mechanicalModelMounting methodOvervoltage categoryPollution degreeRated impulse withstand voltage (Uimp) Used withAmbient operating temperature - minAmbient operating temperature - maxTerminal capacity (flexible with ferrule)Terminal capacity (flexible)Terminal capacity (solid)Terminal capacity (solid/stranded AWG)Rated operational current (Ie)Rated operational current (Ie) at AC-15, 220 V, 230 V, 240 V Switching capacity (auxiliary contacts, general use) Switching capacity (auxiliary contacts, pilot duty)2 A0.5 A0.25 A2 A1 A500 V250 V 440 V, Between auxiliary contacts and main contacts, According to EN 61140Q300, DC operated (UL/CSA)Push in terminals< 2 λ, < 1 failure at 100,000,000 Operations (at U ₑ = 24 V DC, Umin = 17 V, Imin = 5.4 mA)2Motor Starters in System xStart - brochure Motor-Protective Circuit-Breaker PKE - brochure PKE – Communication module Modbus RTU Product Range Catalog Switching and protecting motors DA-DC-00004316.pdf DA-DC-00004885.pdf DA-DC-00004889.pdf DA-DC-00004880.pdf DA-DC-00004887.pdf DA-DC-00004918.pdf DA-DC-00004912.pdf DA-DC-00004916.pdf DA-DC-00004881.pdf DA-DC-00004919.pdfRated operational current (Ie) at AC-15, 380 V, 400 V, 415 V Rated operational current (Ie) at DC-13, 110 V Rated operational current (Ie) at DC-13, 220 V, 230 V Rated operational current (Ie) at DC-13, 24 V Rated operational current (Ie) at DC-13, 60 V Rated operational voltage (Ue) at AC - max Rated operational voltage (Ue) at DC - max Safe isolationConnection type Control circuit reliabilityNumber of contacts (change-over contacts)Number of contacts (normally closed contacts)Number of contacts (normally open contacts)BrochuresCatalogsCertification reports Declarations of conformityEaton Corporation plc Eaton House30 Pembroke Road Dublin 4, Ireland © 2023 Eaton. All Rights Reserved. Eaton is a registered trademark.All other trademarks areproperty of their respectiveowners./socialmediaDA-DC-00004917.pdf DA-DC-00004913.pdf DA-DC-00004888.pdf eaton-manual-motor-starters-pkz-trip-indicator-dimensions.eps ETN.AGM2-01-PKZ0-PI.edz IL122025ZU Video Motor Protective Circuit Breaker PKE WIN-WIN with push-in technology agm2_pi.stp agm2_pi.dwgDrawingseCAD modelInstallation instructions Installation videosmCAD model。
NICE5000电梯一体化控制器说明书
NICE5000电梯一体化控制器说明书Ver 0.0苏州远志科技有限公司SUZHOU WISH TECHNOLOGY CO.,LTDW e b: T e l: F a x: Email: 86-512-62576870 86-512-67508653 w i s h@w i s h t e c.c o mBEST IN SERVICE序言感谢您选择NICE 系列电梯一体化控制器！苏州默纳克控制技术有限公司是深圳市汇川技术股份有限公司全资子公司，以汇川公司领先的变频驱动技术为基础，聚集专业化的人才队伍，从事研发、生产、销售电梯控制与驱动系统并服务全球电梯行业的高新技术企业。
苏州默纳克控制技术有限公司目录序言.............................................................................................................................................- 1 - 目录.............................................................................................................................................- 2 - 1 产品概述..............................................................................................................................- 4 -1.1 产品介绍..............................................................................................................- 4 - 1.2 产品特点..............................................................................................................- 4 - 1.3 NICE Ⅱ功能列表................................................................................................- 6 - 2 使用须知............................................................................................................................- 11 -2.1 安全指导............................................................................................................- 11 -2.1. 1 安全事项....................................................................................................- 11 - 2.1. 2 注意事项....................................................................................................- 13 - 2.2 机械安装............................................................................................................- 14 -2.2. 1 产品外观及尺寸规格................................................................................- 14 - 2.2. 2 安装要求....................................................................................................- 14 - 2.3 电气安装............................................................................................................- 15 -2.3. 1 产品选型....................................................................................................- 15 - 2.3. 2 产品技术数据：........................................................................................- 16 - 2.3. 3 制动电阻配置............................................................................................- 18 - 2.3. 4 端子接线说明............................................................................................- 18 -3 系统调试............................................................................................................................- 21 -3.1 调试工具的使用................................................................................................- 21 -3.1. 1 小键盘........................................................................................................- 21 - 3.1. 2 操作面板....................................................................................................- 22 - 3.1. 3 液晶操作器................................................................................................- 24 - 3.2 系统布线参考....................................................................................................- 26 -3.2. 1 外围线路配置说明....................................................................................- 26 - 3.2. 2 井道开关配置............................................................................................- 27 - 3.3 典型调试方法....................................................................................................- 28 -3.3. 1 慢车试运行................................................................................................- 28 - 3.3. 2 快车试运行................................................................................................- 29 - 3.3. 3 舒适感调整................................................................................................- 29 -4 参数表................................................................................................................................- 31 -4.1 功能参数说明....................................................................................................- 31 - 4.2 参数列表............................................................................................................- 31 -4.2.1 功能参数的分组........................................................................................- 31 - 4.2.2 功能参数表................................................................................................- 31 -5 参数详述............................................................................................................................- 43 -5.1 F0组 基本参数................................................................................................- 43 - 5.2 F1组 电机参数................................................................................................- 44 - 5.3 F2组 矢量控制参数.........................................................................................- 47 - 5.4 F3组 运行控制参数.........................................................................................- 49 - 5.5 F4组 楼层参数................................................................................................- 52 -苏州默纳克控制技术有限公司5.6 F5组 端子功能参数.........................................................................................- 53 - 5.7 F6组 电梯逻辑参数.........................................................................................- 57 - 5.8 F7组 智能调试参数.........................................................................................- 62 - 5.9 F8组 逻辑辅助参数.........................................................................................- 63 - 5.10 F9组 时间保护参数.........................................................................................- 66 - 5.11 FA 组 辅助参数.................................................................................................- 67 - 5.12 Fb 组 门功能参数..............................................................................................- 69 - 5.13 FC 组 简要故障信息.........................................................................................- 71 - 5.14 Fd 组 并联参数.................................................................................................- 72 - 5.15 FE 组 显示设置.................................................................................................- 72 - 5.16 FH 组 闭环参数设置.........................................................................................- 73 - 5.17 FL 组 拓展端子功能.........................................................................................- 75 - 5.18 FU 组 监控参数.................................................................................................- 77 - 5.19 FF 组 厂家参数.................................................................................................- 81 - 5.20 FP 组 用户参数.................................................................................................- 82 - 5.21 E 组 详细故障信息...........................................................................................- 83 - 6系统应用............................................................................................................................- 84 - 6.1 系统典型接线图................................................................................................- 84 -6.1. 1 主控板推荐图纸及参数设定....................................................................- 84 - 6.1. 2 轿顶板推荐图纸及参数设定....................................................................- 85 - 6.2 停电应急运行方案............................................................................................- 85 -6.2. 1 封星方案的实现........................................................................................- 85 - 6.2. 2 应急救援方案............................................................................................- 87 - 6.3 并联方案说明....................................................................................................- 89 -6.3. 1 并联设置....................................................................................................- 89 - 6.3. 2 楼层地址设置............................................................................................- 89 - 6.4 贯通门使用说明................................................................................................- 90 - 7故障信息及对策................................................................................................................- 91 - 7.1 故障类别说明....................................................................................................- 91 - 7.2 故障信息及对策................................................................................................- 91 - 记事便签：........................................................................................................................- 97 - 联系我们............................................................................................................................- 97 -苏州默纳克控制技术有限公司1 产品概述1.1产品介绍NICE Ⅱ是苏州默纳克控制技术有限公司自主研发、生产的新一代电梯一体化控制器。
电梯目的层群控系统
电梯目的层群控系统
电梯目的层群控系统是一种先进的电梯控制技术。
它可以在多个电梯之间进行智能协调，使得电梯的运行更加高效、安全、舒适。
在这种系统中，每个电梯都有一个主控板，可以通过网络进行连接。
它通过识别乘客的目的楼层来决定哪个电梯会去接乘客，并确定最优的路线和停靠层数，从而实现多台电梯的协同运行。
电梯目的层群控系统可以有效减少电梯等待时间和乘坐时间，提高了电梯的效率和运行能力，受到了广泛的应用和推广。
SDP电梯控制系统使用说明书
SDP电梯控制系统使用说明书北京索德电气工业有限公司目录系统简述 (2)一系统主要构成 (3)二操作面板 (4)三基本功能 (8)四接线 (9)五电梯调试 (10)六参数 (12)七故障及故障处理 (19)系统简述S DP电梯控制系统，是索德电气公司开发的第三代一体化电梯控制系统，即驱动控制与外围逻辑控制的一体化，系统采用工业现场总线CAN—BUS实现全串行电梯控制，使系统构成更简单、功能更可靠、调试更简便，适用于3m/s以下48层以内的建筑，其主要特点：1. 专业化设计：驱动控制与外围逻辑控制的一体化。
2. N条曲线：系统可根据梯速、层高、层站数实现效率和舒适感的最优化运行。
3. 智能启动控制：启动采用智能转矩控制，无称重传感器也能平稳启动。
4. 三种运行模式：系统设计了三种运行模式，适应不同用户要求，即高效运行、优化运行、舒适运行。
5. 电机静态自学习：无需脱开负载即可实现电机自学习。
6. 软硬件双闭环安全保护设计：特有的软件检测硬件互锁使系统运行更安全。
7. 楼层显示：可根据需要设置任意显示楼层。
8. 调试简便：通过操作器输入参数就能完成电梯所有的功能设置和相关调试。
通过专业监视软件对电梯的运行，实现动态量化监视调试直观。
9. 符合EMC标准：系统驱动符合EMC标准（ENS0082－1.2 EN61800－3）10. 环境适应性强：控制器防护等级IP21，功率单元无触点设计一、系统主要构成（图1）1. 电梯控制器 4. 内选板2. 门机控制器 5. 显示板3. 外呼板层楼1层楼-9系统组成图（图1）二、操作面板操作面板是电梯控制器和用户连接的桥梁。
电梯控制器的操作面板是一个字母数字显示器，包括7个运行状态指示（RUN,，READY,STOP,ALARM,FAULT ）和3个控制源(I/O 端子/ 面板/总线通讯BusComm)指示，还有三个状态指示发光二极管（绿—绿—红），请看下文的状态指示发光二极管。
电梯的并联,群控,集选
电梯的并联，群控，集选
两台电梯联在一起就叫关联, 两台以上电梯联在一起就叫群控。
关联和群控原理都是一样,但群控比关联更智能些(这种群控就是高层的电梯才会有设群控柜,一般电梯都带有并联功能,)
关联只是简单的利用电梯的就近原则,载完客后如果没有返基站功能电梯都是停在最后一个人离开的楼层,然后有人呼梯时,两台电梯经过比对哪台电梯离要去的楼层近就哪台走,(有的并联干脆两台直接到,当然并联也有考虑到顺向截止,同向优先停靠的)
群控
1． 1上高峰模式。
在设置的时间内，全部电梯按基站层上呼优先权最大来提供呼梯服务。
1． 2下高峰模式。
在设置的时间内，一台电梯优先提供上呼服务，其余电梯分区优先提供下呼梯服务，最大限度地使下呼梯得到及时响应。
1． 3均衡模式。
对电梯呼梯进行寻优分配，按照呼梯最短时间原则，进行呼梯指令的响应。
1． 4空闲模式。
在均衡模式下在3分钟内无外呼内选，电梯将均匀分布于各区域的首层待命，以便一旦有呼梯时能尽快响应。
电梯处于故障、司机、检修、驻停、消防、专用状态时该台电梯将被排除群控控制。
集选控制就是单台电梯采集内外呼招梯信号经过微机板合理的调配，比如上下行上下行的次序。
群控就是将几台电梯招梯内外召唤信号都采集起来通过群控芯片综合合理分配，派遣某台电梯响应最近的同向的最快的招梯信号达到快速响应，几台电梯不重复响应，节约能源等等目的。
电梯群控系统简介
---------------------------------------------------------------最新资料推荐------------------------------------------------------电梯群控系统简介第一章电梯群控系统简介柏纳电梯群控系统由群控板（BN3000-GCB）和分布于各台电梯的主控器（BN3000-ST）组成。
群控板通过 CAN 通信实时采集各台电梯的呼梯、内选及状态信息，经群控板智能化处理后，将调配命令分配给各台电梯，实现 8 台 64 层以下电梯的群控控制。
柏纳电梯群控系统可实现以下四种运行模式：1． 1 上高峰模式在设置的时间内，全部电梯按基站层上呼优先权最大来提供呼梯服务 1． 2 下高峰模式在设置的时间内，一台电梯优先提供上呼服务，其余电梯分区优先提供下呼梯服务，最大限度地使下呼梯得到及时响应。
1． 3 均衡模式对电梯呼梯进行寻优分配，按照呼梯最短时间原则，进行呼梯指令的响应。
1． 4 空闲模式在均衡模式下在 3 分钟内无外呼内选，电梯将均匀分布于各区域的首层待命，以便一旦有呼梯时能尽快响应。
电梯处于故障、司机、检修、驻停、消防、专用状态时该台电梯将被排除群控控制。
2第二章电梯群控系统使用说明 2.1 键操作说明液晶显示器下面有六个键，六个键的排列及定义如下：各按键作用如下说明：Menu 按该键则无条件返回主界面。
1 / 7Enter 进入下一级菜单、修改数据后的确定键。
Esc 返回上一级菜单、取消键。
＞光标键（循环右移），在主菜单时按该键进入通讯状态及群控状态界面。
上翻页键、设置参数时加一键或选择参数时 Yes（ON）键。
下翻页键、设置参数时减一键或选择参数时 NO（OFF）键。
群控板 QKB1 利用显示器及键盘设置群控系统的运行模式，上下呼梯及内选权重，系统时间，上下班高峰时间，同时可以观察各电梯的运行状态。
A B C D E F GH-1 2 3 4 2 * 19 *EscM enuEnter运行方向梯号楼层号脱离群控通讯 32.2 显示及设置流程图 A B C D E FG H-1 2 4 15 * * * *Balace m odeS ys: ok群控工作模式及通信状态EscElevator S tate Enter各电梯状态EnterEscE levator S tate A-E nterA梯状态 Elevator S tate H -EnterH 梯状态Logic S tate Enter群控板内部状态EscEscInput password0000校验密码EnterEscG eneral para Enter 基本参数S aveP ara Enter 保存参数N ew passw ord Enter输入新密码G roup able set Enter设置各梯---------------------------------------------------------------最新资料推荐------------------------------------------------------群控使能S .X .N quotietyK1: 2 K2: 2 K3: 2设置上呼下呼内选权重M ode select Enter群控模式选择Tim e set03-06-30 10:20系统时间设置S S tart Tim e 08:20上班高峰开始时间上班高峰开始时间S S tart Tim e 08:20S S tart Tim e 08:20上班高峰开始时间上班高峰结束时间S S top Tim e 08:20S S tart Tim e 08:20上班高峰开始时间下班高峰开始时间X S tart Tim e 08:20S S tart Tim e 08:20上班高峰开始时间下班高峰结束时间X S top Tim e 08:20EnterEscEscEscEscEscEscEscEsc 4 2.3 主界面说明 A、 B、 C、 D、 E、 F、 G、 H 表示八台群控梯号；箭头表示该梯的运行方向；梯号下面的数字或符号表示该梯当所在楼层；如梯号下面显示（*）号表示该梯与群控板通信不正常或该梯群控使能设置为 NO（该梯主控板群控使能设置为 NO 或群控板设置该梯群控使能为NO）。
日立YPVF电梯操作模式的说明(MODE)
运行参数设置与调整
速度曲线调整
01
通过MODE模式，可以对电梯的运行速度曲线进行调整，优化
电梯的运行效率和舒适度。
载重限制设置
02
根据实际需要，可以在MODE模式下设置电梯的载重限制，确
保电梯在安全范围内运行。
06
总结与展望
MODE功能特点回顾
高效性
日立YPVF电梯的MODE操作模式通过优化算法，实现了快速而准 确的楼层定位和调度，提高了电梯的运行效率。
安全性
该模式配备了多重安全防护机制，包括防冲顶、防蹲底、门区保护 等，确保电梯在各种异常情况下都能安全停车。
舒适性
MODE操作模式通过精细的速度曲线设计和减震技术，降低了电梯运 行过程中的噪音和振动，提高了乘客的乘坐舒适度。
作用
通过MODE功能，可以方便地选择 电梯的运行模式，以满足不同场景 下的使用需求，同时提高电梯的运 行效率和安全性。
适用范围与使用场景
适用范围
MODE功能适用于日立YPVF电梯的所有型号和规格。
使用场景
在电梯安装、调试、检修、维护等过程中，需要使用MODE功能进行操作模式 的切换。同时，在电梯正常运行时，也可以通过MODE功能选择不同的运行模 式，以适应不同的客流和运输需求。
故障原因分析
通过MODE操作模式进入故障排查界面，读取故障代码对 应的故障描述，定位到具体的故障原因，如电源故障、传 感器故障等。
故障处理过程
根据故障原因采取相应的处理措施，如更换电源模块、调 整传感器位置等，并通过MODE操作模式进行复位和重启， 使电梯恢复正常运行。
参数优化调整效果对比
群控说明
电梯群控管理系统说明广州日立电梯有限公司的电梯产品配置的群管理控制系统，能将相邻的共用厅外召唤指令的3~8台电梯，进行统一的运行调配控制，是均衡地管理3~8台电梯，实现高效率运行、缩短乘客平均候梯时间、节省能源的全自动控制的梯群控制系统。
群管理系统能对电梯群的召唤指令进行实时的分析，通过预测和演算候梯时间并根据电梯的实际运行情况，自动选择最佳的控制方式，对该系统中的电梯进行集中的调度和控制，对厅外的召唤指令作出最合理的分配，对应一个厅外召唤指令只分配一台最适宜的电梯及时应答，使梯群达到最佳的运行效率，消除无效运行，节省能源，缩短乘客的平均候梯时间，并可实现诸如上下办运行、分散运行控制、不停层控制等多种控制功能，提高整个梯群控制系统的运输质量。
我司可提供的电梯群控管理系统有CIP-A、CIP-3/CIP-4、CIP-50、CIP-500、FI-16、FI-320、GMS-3/GMS-4等型号，各型号的群管理系统的用途和基本规格比较表见附件表1，功能比较表见附件表2。
一.各型号群管理系统的适用范围：1.CIP-A：是不采用群管理柜的群管理系统，采用方向控制加中断服务方式，适用于VFHG、VFMG、PGVF（半圆形）、NPX系列电梯，可对应3台或4台电梯的群管理系统。
2.CIP-3/CIP-4：采用极大极小控制方式，可分别适用于YPVF、VFRM、VFRL、BVF、PGVF、VFMG、VFHG系列电梯，其中CIP-3对应于3台电梯群管理系统，CIP-4对应于4台电梯群管理系统。
3.CIP-50：采用极大极小控制方式，适用于VFMG、VFHG、PGVF（半圆形）、NPX系列电梯，可对应3~5台电梯的群管理系统。
4.CIP-500：采用极大极小控制方式，适用于VFMG、VFHG、PGVF（半圆形）、NPX系列电梯，可对应3~8台电梯的群管理系统。
（注：超出6台时需向公司特别询问价格及交货期）5.FI-16：采用极大极小控制方式的大楼个性化控制系统，适用于NPX系列电梯，可对应3~6台电梯的群管理系统。
群控说明书(07年修稿)
目录第一章电梯群控系统简介-----------------------------------------2 第二章电梯群控系统使用说明-----------------------------------3 附录一群控板与主控板接线示意图----------------------------12 附录二群控板尺寸示意图----------------------------------------12第一章电梯群控系统简介SJT—WVF5电梯群控系统由群控板（QKB1）和分布于各台电梯的主控器（BL—3或BL—2000.**）组成。
群控板通过CAN通信实时采集各台电梯的呼梯、内选及状态信息，经群控板智能化处理后，将调配命令分配给各台电梯，实现8台64层以下电梯的群控控制。
SJT—WVF5电梯群控系统可实现以下四种运行模式：1．1上高峰模式在设置的时间内，全部电梯按基站层上呼优先权最大来提供呼梯服务（基站层见SJT-WVF5使用说明书）。
1．2下高峰模式在设置的时间内，一台电梯优先提供上呼服务，其余电梯分区优先提供下呼梯服务，最大限度地使下呼梯得到及时响应。
1．3均衡模式对电梯呼梯进行寻优分配，按照呼梯最短时间原则，进行呼梯指令的响应。
1．4空闲模式在均衡模式下在3分钟内无外呼内选，电梯将均匀分布于各区域的首层待命，以便一旦有呼梯时能尽快响应。
电梯处于故障、司机、检修、驻停、消防、专用状态时该台电梯将被排除群控控制。
群控系统中各单梯的运行功能及设置请查看SJT-WVF V电梯控制系统调试维护说明书第二章 电梯群控系统使用说明2.1 键操作说明液晶显示器下面有六个键，六个键的排列及定义如下：各按键作用如下说明：“Menu ”— 按该键则无条件返回主界面。
“Enter ”— 进入下一级菜单、修改数据后的确定键。
“Esc ” — 返回上一级菜单、取消键。
“＞” — 光标键（循环右移），在主菜单时按该键进入通讯状态及群控状态界面。
电梯一体化控制器使用说明书
展鹏科技股份有限公司
电梯一体化控制器产品说明书
目录
前言................................................................................................................................................... 3 第一章 功能配置.............................................................................................................................5
2.1.1、异步机、同步机用控制器命名规则： ...........................................................12 2.1.2、异步机、同步机用控制器铭牌命名规则： ...................................................12 2.1.3、机箱型号： ....................................................................................................... 12 2.1.4、MORE5000 系列电梯一体化控制器型号 ..........................................................13 2.1.5、技术规范 ........................................................................................................... 14 2.1.6、端子功能说明： ............................................................................................... 15 2.2、 主控板电气接线说明.................................................................................................15 2.2.1、主控板外观图 ................................................................................................... 16 2.2.2、主控板指示灯说明： ....................................................................................... 16 2.2.3、端口列表： ....................................................................................................... 16 2.2.4、插件 CN1 和 CN2 输入端子说明： ...................................................................17 2.2.5、插件 CN3 电源与输入端子说明： ...................................................................17 2.2.6、插件 CN4 输出端子说明：...............................................................................17 2.2.7、插件 CN6 接口端子说明：...............................................................................17 2.3、 编码器接线.................................................................................................................18 第三章 调试工具使用说明...........................................................................................................19 3.1、 MORE5000 电梯一体化控制器调试工具 ....................................................................19 3.1.1、手持操作器使用说明 ....................................................................................... 19 3.1.2、小键盘的功能及使用说明 ............................................................................... 24 第四章 功能参数表.......................................................................................................................26 4.1、 功能参数表说明.........................................................................................................26 4.2、 功能参数表的分组.....................................................................................................26 第五章 功能参数说明...................................................................................................................43 5.1、 F1 基本参数...............................................................................................................43 5.3、 F3 运行控制参数.......................................................................................................45 5.4、 F4 楼层调整参数.......................................................................................................48 5.5、 F5 门功能参数...........................................................................................................48 5.6、 F6 端子定义参数.......................................................................................................49 5.6.1、X1—X24 输入端子功能选择............................................................................49 5.6.2、高压检测定义 ................................................................................................... 51 5.6.3、Y1—Y6 输出端子功能选择..............................................................................51 5.6.4、轿顶板输入/出或二合一门机输入/出功能定义 ...........................................52
奥的斯21VF电梯群控参数设置说明
一、21VF 群控21VF 群控分几种情况，B 梯底层和顶层各少一层，C 梯底层少二层，D 梯底层少一层。
下面以5层为例，说明群控设置。
1、安装参数 Name Group DescriptionSetting RCB-NO1Car Identifier 群控梯号1 to 8 = car A to H Car identifier in groupN/ABOTTOM 2 Bottom Landing Position 最底层 1 to 64 = landing 1 to 64The bottom landing position the car is capable of reaching.TOP 2 Top Landing Position 最高层 1 to 64 = landing 1 to 64The top landing position the car is capable of reaching.LOBBY 2 Lobby Landing Position 基站 1 to 64 = landing 1 to 64 Lobby position for carGROUP 4 Number Of Cars In Group 群控电梯总数 1 to 8 = 1 to 8 cars in groupDefines number of cars in group.EFO-P 6 EFO Return Landing Position 消防楼层 1 to 64 = landing 1 to 64, opens front door 101 to 164 = landing 1 to 64, opens rear door 201 to 254 = landing 1 to 54, opens both doors Main SES recall landing.EFO-CK 6 EFO Return Landing Position Check 消防楼层检查 1 to 64 = landing 1 to 64, opens front door 101 to 164 = landing 1 to 64, opens rear door 201 to 254 = landing 1 to 54, opens both doors Check for EFO-P parameter5 4 3 2 1 OCSS 楼层数 3 2 15 4 3 2 13 2 14 3 2 13 2 1 -1 -2楼层显示MCSS 楼层数ABCDPKS-P 7Park And Shutdown Position 锁梯楼层 1 to 64 = landing 1 to 64 255 = disablesSpecifies Park and Shutdown position.EN-XLT 9Enable Floor Translation Table 楼层转换表 0 = disabled 1 = enabledWhen disabled, the OCSS assumes a 1:1 landing relationship between the OCSS and MCSS. When enabled, the OCSS uses the floor translation table, stored in EEPROM2、地址表 No. Symbol Description1/80 FCCB01/80 Front Car Call Button, Landing 01/80 1847/1926 FUHB01/80 Front Up Hall Call Button, Landing 01/80 1927/2006FDHB01/80Front Down Hall Call Button, Landing 01/803、A 梯参数设置3.1 A 梯安装参数设置——INSTALL PARAMS3.2 A 梯地址表设置——M-1-3-2 INPUTS/OUTPUTSNo. Symbol Link Setting No. Symbol Link Setting 1 FCCB01 CAR 08—1 1849 FUHB03 HALL 06—1 2 FCCB02 CAR 08—2 1850 FUHB04 HALL 07—1 3 FCCB03 CAR 08—3 1927 FDHB01 HALL 00—0 4 FCCB04 CAR 08—4 1928 FDHB02 HALL 05—2 5 FCCB05 CAR 09—1 1929 FDHB03 HALL 06—2 1847 FUHB01 HALL 04—1 1930 FDHB04 HALL 07—2 1848FUHB02HALL05—11931FDHB05HALL08—2Setting 设定值 Name Group 单梯群控Name Group 单梯群控RCB-NO M-1-3-1-1 1 1 GROUP M-1-3-1-4 1 4 BOTTOM M-1-3-1-2 1 1 EFO-P M-1-3-1-6 3 3 TOP M-1-3-1-2 5 5 EFO-CK M-1-3-1-6 3 3 LOBBYM-1-3-1-233PKS-PM-1-3-1-7333.3 A 梯允许泊车设置——M-1-3-3-1 ALLOWED MASKSCUDE CUDE 5 1010 0000 4 1110 0000 3 1110 0000 2 1110 0000 1110000003.4 楼层显示设置——M-1-3-4 POS INDICATORS楼层 设定值 楼层 设定值R01 002 R04 002 L01 037 L04 010 R02 001 R05 003 L02 037 L05 010 R03 001 L030103.5 A 梯楼层表设置——M-1-3-5 FLOOR TABLE4、B 梯参数设置4.1 B 梯安装参数设置——INSTALL PARAMS4.2 A 梯地址表设置——M-1-3-2 INPUTS/OUTPUTSNo. Symbol Link Setting No. Symbol Link Setting 1 FCCB01 CAR 00--0 1849 FUHB03 HALL 06—1 2 FCCB02 CAR 08—1 1850 FUHB04 HALL 00—0 3FCCB03CAR08—21927FDHB01HALL00—0设定值 楼层单梯 群控01 001 00102 002 00203 003 00304 004 00405 005 005Setting 设定值 Name Group 单梯群控Name Group 单梯群控RCB-NO M-1-3-1-1 1 2 GROUP M-1-3-1-4 1 4 BOTTOM M-1-3-1-2 1 1 EFO-P M-1-3-1-6 2 3 TOP M-1-3-1-2 3 5 EFO-CK M-1-3-1-6 2 3 LOBBYM-1-3-1-223PKS-PM-1-3-1-7234 FCCB04 CAR 08—3 1928 FDHB02 HALL 00—05 FCCB05 CAR 00—0 1929 FDHB03 HALL 06—2 1847 FUHB01 HALL 00—0 1930 FDHB04 HALL 07—2 1848FUHB02HALL05—11931FDHB05HALL00—04.3 B 梯允许泊车设置——M-1-3-3-1 ALLOWED MASKSCUDE CUDE 5 0000 0000 4 1010 0000 3 1110 0000 2 1100 0000 1000000004.4 B 梯楼层显示设置——M-1-3-4 POS INDICATORS楼层 设定值 楼层 设定值R01 010 R04 002 L01 010 L04 010 R02 001 R05 010 L02 037 L05 010 R03 001 L030104.5 B 梯楼层表设置——M-1-3-5 FLOOR TABLE5、C 梯参数设置5.1 C 梯安装参数设置——INSTALL PARAMS设定值 楼层 单梯 群控01 001 00202 002 00303 003 0040405Setting 设定值 Name Group 单梯群控Name Group 单梯群控RCB-NO M-1-3-1-1 1 3 GROUP M-1-3-1-4 1 4 BOTTOM M-1-3-1-2 1 1 EFO-P M-1-3-1-6 1 3 TOP M-1-3-1-2 3 5 EFO-CK M-1-3-1-6 1 3 LOBBYM-1-3-1-213PKS-PM-1-3-1-7135.2 C 梯地址表设置——M-1-3-2 INPUTS/OUTPUTNo. Symbol Link Setting No. Symbol Link Setting 1 FCCB01 CAR 00—0 1849 FUHB03 HALL 06—1 2 FCCB02 CAR 00—0 1850 FUHB04 HALL 07—1 3 FCCB03 CAR 08—1 1927 FDHB01 HALL 00—0 4 FCCB04 CAR 08—2 1928 FDHB02 HALL 00—0 5 FCCB05 CAR 08—3 1929 FDHB03 HALL 00—0 1847 FUHB01 HALL 00—0 1930 FDHB04 HALL 07—2 1848FUHB02HALL00—01931FDHB05HALL08—25.3 C 梯允许泊车设置——M-1-3-3-1 ALLOWED MASKSCUDE CUDE 5 1010 0000 4 1110 0000 3 1100 0000 2 0000 0000 1000000005.4 C 梯楼层显示设置——M-1-3-4 POS INDICATORS5.5 C 梯楼层表设置——M-1-3-5 FLOOR TABLE楼层 设定值 楼层 设定值 R01 010 R04 002 L01 010 L04 010 R02 010 R05 003 L02 010 L05 010 R03 001 L03010设定值 楼层 单梯 群控 01 001 003 02 002 004 03 003 005 04 056、D 梯参数设置6.1 D 梯安装参数设置——INSTALL PARAMS6.2 D 梯地址表设置——M-1-3-2 INPUTS/OUTPUTNo. Symbol Link Setting No. Symbol Link Setting 1 FCCB01 CAR 00--0 1849 FUHB03 HALL 06—1 2 FCCB02 CAR 08—1 1850 FUHB04 HALL 07—1 3 FCCB03 CAR 08—2 1927 FDHB01 HALL 00—0 4 FCCB04 CAR 08—3 1928 FDHB02 HALL 00—0 5 FCCB05 CAR 08—4 1929 FDHB03 HALL 06—2 1847 FUHB01 HALL 00—0 1930 FDHB04 HALL 07—2 1848 FUHB02HALL05—11931FDHB05HALL08—26.3 D 梯梯允许泊车设置——M-1-3-3-1 ALLOWED MASKSCUDE CUDE 5 1010 0000 4 1110 0000 3 1110 0000 2 1100 0000 1000000006.4 D 梯楼层显示设置——M-1-3-4 POS INDICATORSSetting 设定值 Name Group 单梯群控Name Group 单梯群控RCB-NO M-1-3-1-1 1 4 GROUP M-1-3-1-4 1 4 BOTTOM M-1-3-1-2 1 1 EFO-P M-1-3-1-6 2 3 TOP M-1-3-1-2 4 5 EFO-CK M-1-3-1-6 2 3 LOBBY M-1-3-1-223PKS-PM-1-3-1-723楼层 设定值 楼层 设定值 R01 010 R04 002 L01 010 L04 010 R02 001 R05 003 L02 037 L05 010 R03 001 L030106.5 D 梯楼层表设置——M-1-3-5 FLOOR TABLE二、MCS321群控MCS321群控分几种情况，B 梯底层和顶层各少一层，C 梯底层少二层，D 梯底层少一层。
SDS3000使用说明书4[1].0
![SDS3000使用说明书4[1].0](https://img.taocdn.com/s3/m/454a22c20c22590102029d49.png)
SDS3000系列控制系统说明电梯调试维护使用说明2005．9与此产品有关的电梯设计、安装、调试、维保及技术支持人员应仔细阅读该说明书， 并请妥善保存，以备后用SDS3000-V微机控制器SDS3000-C-C内选控制器SDS3000-L-C外呼板目录前言 (1)安全注意事项 (3)1 部件介绍第一章 主控电脑板说明 (5)第二章 串行通讯内选板说明 (7)第三章 串行通讯外呼板说明 (8)第四章 控制系统说明 (10)2 输入输出信号、基本连接第五章 输入信号 (13)第六章 输出信号 (19)第七章 基本连接 (23)3 系统功能第八章 功能详述 (26)第九章 中文液晶显示及参数设置方法 (32)第十章 参数表 (38)第十一章 参数详述 (46)4 系统调试第十二章 慢车调试 (51)第十三章 快车调试 (54)5 系统与变频器的接口第十四章 配艾默生变频器 (56)第十五章 配科比变频器 (59)第十六章 配米高变频器 (65)第十七章 配安川变频器 (69)第十八章 配富士变频器 (75)6 维护参考第十九章 故障或提示信息 (82)前言非常感谢使用SDS3000系列产品，本说明书叙述了SDS3000系列产品的安装、调试、维护方面的内容。
在使用本产品前，请谨慎认真阅读本说明书，特别是有关安全注意事项。
在全面了解本产品的性能特点后，才可以使用本产品。
系统功能在不断的更新，不同的产品功能不尽相同，使用说明书并未将所有系统功能一一罗列。
系统使用了全中文界面，采用的是电梯界通用的术语，用户界面友好，技术的改进不会对使用造成不便。
SDS-3000系列是一套全电脑控制智能型串行通讯电梯专用控制系统。
该系统全面引进PHILIPS尖端技术，加上公司开发工程师、市场工程师及应用工程师的不懈努力和超群智慧，将现在及未来的各种需求融入产品之中，充分满足用户的要求。
SDS3000的主要特点是：高效可靠的运行控制系统采用两片高速CPU来协调处理电梯运行数据，并以最短响应时间控制电梯运行。
MCTC-GCB-A 使用手册(中)-V1.0
目录
一、产品特性......................................................................................................................................... 2 二、功能概述......................................................................................................................................... 2 三、群控板规格及安装配线 ................................................................................................................. 3 四、详细功能表..................................................................................................................................... 6 五、功能码详细说明........................................................................................................................... 12 六、典型应用....................................................................................................................................... 17
KONE 群控调试
1-1
课程内容
电梯群控电源检查 电梯群控的接线检查
(LCECAN) 电梯群控的接线检查
(LCEGTW) 电梯群控的参数设置
1-2
课程目标
通过此课程的培训能 够调试群控并处理故 障
1-3
第一章 电梯群控电源检查
1-4
电梯群控需要三种电子板: LCEGTW(LCEGTWO)板 LCECAN 板 LCEREC板
1-7
第2章 电梯群控的接线检查(LCECAN)
•LCECAN 板的网络不需要电源 把XG3串接 在网络首末端要加终端电阻
1-8
第3章 电梯群控的接线检查(LCEGTW)
1. LCEGTW
将每台梯的XG1/3 4 串接 首末端要加终端电阻
1-9
2.LCEGTWO
将每台梯的XG1/3 4串接 BR1和 BR2 连接插头代替终端电阻
1-10
第3章 电梯群控参数设置(相同楼层)
以 L1 L2 L3 三台电梯群控 参数设置如下:
L1
L2
L3
主楼层 1-1
1
泊梯延时1-32 30
泊梯模式1-33 2
电梯梯号1-50 1
群控梯数1-56 3
1
1
30
30
2
2
2
3
3
3Hale Waihona Puke 其它参数可使用出厂时的原始值
1-11
LCECAN 板不需要电源 LCEGTW LCEGTWO根据梯型选择
1-5
1. LCEGTW
根据图纸将LCEGTW板的XG1/1 2连接 将LCEREC板的XG2连接 L1-L2 L3-L4之间需要连接 L2-L3 和L4-L5之间不需要连接
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
32位嵌入式电梯群控制系统 MICO ARMEGV1.0简明操作手册 暨使用说明书2008年1月目录一 MICO ARMEG 简介 (1)二 MICO ARMEG启动引导 (2)三 MICO ARMEG参数配置 (5)3.1基本配置Basic Config (6)3.2电梯地址设置Lift Address (14)3.3待机楼层设置Waiting Floor (14)3.4截梯距离（楼层数）设置Catching Floors (14)3.5禁呼楼层设置Call Disabled (15)3.6电源管理Power Management (16)3.7调度策略设置Schedule Policy (17)3.8使用系统缺省的参数Default Setting (18)3.9保存配置参数Save Settings (19)四 MICO ARMEG安装调试 (20)4.1 系统安装 (20)4.2 结构安装 (21)五 MICO ARMEG使用知识问答 (22)一 MICO ARMEG 简介MICO ARMEG 是一款基于Philips ARM 芯片LPC2368的32位嵌入式微机控制板，其基本结构见图1-1。
图1-1 MICO ARMEG 群控板本群控板提供了两个CAN 端口用于与电梯微机控制器通信。
通常情况下，本系统运行时只需使用其中的任意一个端口，而另一个端口则为备用。
二 MICO ARMEG启动引导电梯群控板上电复位启动后, 系统将检测是否安装有LCD液晶显示屏。
如果安装了LCD液晶显示屏, 将会在显示屏上显示软件版本信息.如图2-1所示。
MICO ARMEGVer 1.0MicoControl (c)Copyright Jan 8 2008图2-1 版权信息约1秒钟后, 系统开始装载配置资料。
如果顺利装载, 将显示如图2-2所示的内容。
如果装载失败（可能是片上Flash损坏，或者是初次上电运行），将显示如图2-3所示的内容。
MICO ARMEGLoad Config... Done.CFG Addr: 0x0007C800CFG Size: 0x00000400图2-2 正常装载配置资料MICO ARMEGLoad Config..Failed.Use Default Setting图2-3装载配置资料失败当装载配置资料失败时，系统将会使用默认的配置，并且将会把默认的配置保存到Flash中去。
当装载配置资料成功之后，系统将等待使用者进行重新配置。
等待时间约5秒钟（如图2-4所示）。
在这5秒种之内，按板上的任意健, 系统将提示使用者输入使用密码（如图2-5所示）。
如果输入密码正确，即可进入参数配置界面（如图2-6所示）。
如果输入密码不正确，或者在输入密码时按下了“取消”键，则始终等待重新输入密码。
此时，使用者只能通过按“Reset”键重新启动。
系统的初始密码为：000000。
MICO ARMEG01/08/08 08:00:00Any Key To Config5 Seconds Remain.图2-4 等待进入参数配置MICO ARMEG – CONFIGVerify PasswordPassword: 000000图2-5 密码校验MICO ARMEG – CONFIG1.B asic Config图2-6 参数配置的第一个界面在系统等待使用者进入参数配置的5秒种时间内，如果使用者没有按任何键，系统开始转入运行。
此时，系统将初始化CANBUS通信端口。
如果初始化成功CANBUS（如图2-7所示），短暂时间之后转入正常运行。
正常运行的界面如图2-9所示。
MICO ARMEGInit CANBUS... Done.图2-7 CANBUS初始化成功如果CANBUS初始化失败(如图2-8所示)，虽然软件会继续运行，但不能正常工作。
你应该检查板卡硬件是否存在问题。
MICO ARMEGInit CANBUS.Failed.图2-8 CANBUS初始化失败群控系统正常运行时，会在LCD显示屏上显示当前时间，当前正在使用的调度方案，并在下部显示小黑点。
如果正常运行30秒后没有按键触动，将不会继续显示，同时也会关闭显示屏的背光源。
如果再按动任何按键，显示屏背光将点亮，并继续显示内容。
MICO ARMEG RUNNING08:00:30SCHEDULE : 2.......图2-9 群控系统正常运行三 MICO ARMEG参数配置MICO ARMEG参数配置功能可以使用板上的四个按键进行操作。
从左至右，这四个按键分别为:取消(CANCEL)上移(UP)下移(DOWN)确认(CONFIRM)通常情况下，“上移”和“下移”键用于轮换菜单选项，改变参数的值；“确认”键用于选定菜单功能，进入参数的修改，确认参数的修改值；“取消”键用入退出菜单选项，撤销已修改的值。
在进入参数配置功能后，可以使用“上移”和“下移”键选择不同的主菜单选项。
如图3-1所示。
如果按“确认”键，将执行所选定的子项参数设置。
如果按“取消”键，系统将在使用者按任意后重启动（如图2-2所示）。
MICO ARMEG – CONFIG2. Lift Address图3-1 用“上移”和“下移”键选择不同的主菜单选项MICO ARMEG – CONFIGUser Cancelled.Any key restart …图3-2 主菜单中按“取消”键后系统将重新启动由于显示屏空间的限制，在各选项单中均使用了简写或缩写的英文字符。
下文将对主菜单选项含义简绍。
1. Basic Config 基本配置2. Lift Address 电梯地址设置3. Waiting Floor 待机楼层设置4. Catching Floors 截梯距离(楼层数)设置5. Call Disabled 各梯的允许或禁止开关门设置6. Power Management 电源（断电或消防）管理7. Schedule Policy 调度策略设置8. Default Setting 使用系统缺省的参数9. Save Settings 保存所配置的参数上述主菜单中的1-7项有子项参数，8-9项无子项参数。
下面依序进行介绍。
3.1基本配置Basic Config基本配置的界面如图3-3所示。
界面中第3行为参数的名称，第4行为参数的当前值。
可以通过“上移”和“下移”键在各子项参数之间切换。
如果按“取消”键，将回到主菜单选项。
如果按“确认”键，将可以修改该参数（如图3-4所示）。
CONFIG 1 - Basic1.1Num Of Lifts4图3-3 基本配置的界面CONFIG 1 - Basic1.1Num Of Lifts4图3-4 修改基本配置参数在修改参数的状态下，可以看到一个闪烁的光标在被修改的参数旁边（注：这是所有参数是否在修改状态的一个标志）。
这时，可以通过“上移”键加大参数的值，通过“下移”键减少参数的值，如果按“确认”键，参数修改有效（注：但还需要在主菜单选项选择“9. Save Settings”选项，以永久保存到Flash中，下文同）。
如果按“取消”键，将撤销使用“上移”“下移”键对参数所作的修改，保持该参数原值不变。
在基本参数配置中各个子项参数修改的操作过程均同此例。
下面对基本参数配置中各个子项参数取值的含义及其范围予以简要介绍。
1.1Num of Lifts本群控系统中的被群控的电梯总数取值范围：2-8默认值：81.2Num of Stations层站数取值范围：2-60默认值：601.3Num of Doors电梯的门数取值范围：1默认值：1说明：这是为系统扩展之用。
目前的系统软件版本暂不支持多门电梯。
1.4Base Floor基站所在的绝对楼层取值范围：1-60默认值：11.5Emergency Floor消防（紧急）站所在的绝对楼层取值范围：1-60默认值：11.6Contact Mode通信方式取值范围：0, 1默认值：0值的含义：0 – 广播通信方式1 – 点对点通信方式1.7CANBUS Port通信端口取值范围：0, 1, 2, 3默认值：1值的含义：0 –无通信1 –使用通信端口12 –使用通信端口23 – 同时使用通信端口1和2说明：同时使用通信端口1和2将可减少通信线路上的通信量。
如果选择同时使用两个CAN端口进行通信，则必须在每个CAN端口上都必须连接有电梯微机控制器。
并且其中任何一台微机只能连接到唯一的一个CAN端口上。
一般在一个通信端口上即可支持6台电梯的群控。
如果群控系统中有7至8台电梯，则需要使用两个端口通信。
如果设置了同时使用两个CAN端口通信，而实际上只在一个端口上连接了电梯微机控制器，系统将不能正常工作。
如果在使用过程中发现有CAN端口损坏，可以使用未损坏的端口，但必须同时更改此项设置，以使其能正常工作。
1.8CANBUS Rate通信速率取值范围：0,1默认值：0值的含义：0 –20kbps1 –80kbps1.9PF Run Time(ms)电梯运行一个层站所需的平均时间。
取值范围：0-60000默认值：2500注意：单位是ms。
修改参数时的增量为50ms。
1.A Dwell Time (ms)电梯的平均开门保持时间取值范围：0-60000默认值：12000注意：单位是ms。
修改参数时的增量为50ms。
这个时间应包括减速平层所需时间。
1.B LongOpen Time(s)电梯开门过久的时间（单位s）取值范围：0-255默认值：301.C LongWait Time(s)待梯过久的时间（单位s）取值范围：0-255默认值：1801.D Realloc Time (s)一般重分配优越时间（单位s）取值范围：0-255默认值：301.E No Task Time (s)空闲梯待机重分配优越时间取值范围：0-255默认值：1201.F Idle Sch Time(s)所有梯空闲后回到预定的待机楼层的时间 取值范围：0-255默认值：1201.G CatchFlr Enabled是否允许截梯及可截梯的楼层数取值范围：0-10默认值：0取值含义：0 – 不允许截梯其它–可截梯的楼层数1.H Year系统时间的年取值范围：2008-2099默认值：20081.I Month系统时间的月取值范围：1-12默认值：11.J Day系统时间的日取值范围：1-31默认值：8说明：根据所设置的月份，将自动调整一个月中的最大日数。
能处理闰月。
1.K Hour系统时间的小时取值范围：0-23默认值：8说明：系统使用24小时制1.L Minute系统时间的分钟取值范围：0-59默认值：01.M Second系统时间的秒钟取值范围：0-59默认值：01.N Down Stream Floor下行高峰时无任务梯待梯楼层取值范围：1-60默认值：11.O Password进入参数调整界面的密码取值范围：000000-999999，一个6位的数字 默认值：0000003.2电梯地址设置Lift Address电梯地址设置的界面如图3-5所示。
