楼梯设计的方法步骤如下:第一步:选择楼梯形式。

根据已知的楼梯问尺寸,选择合适的楼梯形式。

进深较大而开间较小时,可选用双跑平行楼梯;开间和进深均较大时,可选用双分式平行楼梯;进深不大且与开间尺寸接近时,可选用三跑楼梯,总之要根据自己家居楼梯占用空间字际情况进行设计,尽量的保证其合理性、舒适性。

第二步:确定踏步尺寸和踏步数量。

这是最关键的一点,一般要根据建筑物的性质和楼梯的使用要求确定踏步尺寸。

第三步:确定梯段宽度。

根据楼梯间的开间、楼梯形式和楼梯的使用要求,确定梯段宽度。

梯段宽=(梯间宽-梯井宽)/2;梯井宽度一般为100~200mm,梯段宽度应采用1M或1/2M的整数倍数。

第四步:确定各梯段的踏步数量。

根据各层踏步数量、楼梯形式等,确定各梯段的踏步数量。

各层踏步数量宜为偶数。

若为奇数,每层的两个梯段的踏步数量相差一步。

第五步:确定梯段长度和梯段高度。

根据踏步尺寸和各梯段的踏步数量,计算梯段长度和高度。

梯段长度=[该梯段踏步数量(n)一1]×踏步宽度(b)。

梯段高度=该梯段踏步数量(n)×踏步高度(h)第六步:确定平台深度。

根据楼梯问的尺寸、梯段宽度等,确定平台深度。

平台深度不应小于梯段宽度,对直接通向走廊的开敞式楼梯间而言,其楼层平台的深度不受此限制,但九正家居网认为为了避免走廊与楼梯的人流相互干扰及便于使用,应留有一定的缓冲余地,一般楼层平台深度至少为500~600mm。

第七步:校核。

根据以上设计所得结果,计算楼梯间的开间和进深。

若计算结果比已知的楼梯间尺寸小,通常只需调整平台深度;当计算结果大于已知的楼梯间尺寸,而平台深度又无调整余地时,应调整踏步尺寸,按以上步骤重新计算,直到与已知的楼梯间尺寸一致为止。

楼梯设计方法步骤及一般楼梯踏步设计尺寸(精)

楼梯设计方法步骤及一般楼梯踏步设计尺寸(精)

楼梯设计方法步骤及一般楼梯踏步设计尺寸楼梯设计方法步骤1.楼梯各部分尺寸的确定根据楼梯间的开间、进深、层高,确定每层楼梯踏步的高和宽、梯段长度和宽度、以及平台宽度等。

(注意:双跑楼梯每层踏步级数最好取偶数,使两跑踏步数相等。

(1根据建筑物的性质、楼梯的平面位置及楼梯间的尺寸确定楼梯的形式及适宜的坡度。

初步确定踏步宽 b 和踏步高 h(注意:b≮bmin, h≯hmax, bmin 和 hmax 分别为各类建筑的最小踏步宽和最大踏步高。

b、 h 的取值可参考表 2. 1和表 2. 2。

表 2. 1 一般楼梯踏步设计参考尺寸名称踏步高 /mm 踏步宽 /mm最大值常用值最小值常用值住宅 175 150~175 260 260~300中小学校 150 120~150 260 260~300办公楼 160 140~160 280 280~340幼儿园 150 120~140 260 260~280疗养院 150 300剧场、会堂 160 130~150 280 300~350(2根据楼梯间开间尺寸确定梯段宽度 B 和梯井宽度。

(3确定踏步级数咒,调整踏步高矗和踏步宽 b ,用层高 H 除以踏步高 h ,得踏步级数n ≈H/h,当以为小数时,取整数,并调整踏步高h (h≈H/n,用公式 b+h=450(mm,或b+2h =600~620(mm,确定踏步宽 b 。

(4确定楼梯平台的宽度。

注意 (梯段宽。

(5由踏步宽 b 及每梯段的级数 , 确定梯段的水平投影长度 L 。

( 为级踏步的踏面数。

2.根据上述尺寸画出楼梯底层、二层及顶层平面图的草图3.确定楼梯结构及构造形式确定楼梯为现浇或预制、梯段为板式或梁板式,以及平台板的支撑方式。

4.进行楼梯净空高度的验算,使之符合净空高度要求对于底层平台下做出入口时, 应验算平台梁下净空高度是否满足 2m 的要求。

若不满足, 可通过下列途径加以调整:(1降低楼梯间底层平台梁下的室内地坪标高。

楼梯设计方法和步骤

楼梯设计方法和步骤

楼梯设计方法和步骤楼梯的设计是建筑设计中非常重要的一环,它不仅仅是连接不同楼层的工具,还承担着人们的行走、交往等功能。

优秀的楼梯设计能够提高建筑物的整体品质和使用体验。

下面将介绍楼梯设计的方法和步骤。

一、楼梯设计的方法1.了解功能需求:首先,设计师需要了解楼梯的功能需求。

楼梯的使用对象、使用频率、容量等都会对设计产生重要影响。

2.借鉴经典作品:学习经典的楼梯作品,了解各种不同的设计风格和材料运用。

借鉴经典作品可以帮助设计师提升设计的灵感和创意。

3.调查研究:对于特定的场所和环境,设计师需要进行调查研究,包括现场实地勘查、用户需求调研等。

这样可以更好地了解设计的背景和要求。

4.制定设计原则:在开始设计之前,制定适用于该项目的设计原则。

例如,考虑人体工学原理、舒适性、安全性等,确保设计符合人体工学和安全标准。

5.综合考虑设计因素:楼梯设计需要综合考虑多个因素,如空间布局、结构形式、安全性、美观性等。

设计师需要平衡这些因素,并根据具体需求做出合理的决策。

6.使用CAD软件进行设计:在设计过程中,设计师可以使用计算机辅助设计软件(CAD)进行模拟和绘制。

CAD软件可以提供精确和高效的设计工具,帮助设计师优化设计方案。

7.与其他设计要素协调:楼梯设计需要与建筑的其他设计要素协调一致,如墙面、地面、天花板等。

设计师需要考虑楼梯与周围环境的和谐与统一二、楼梯设计的步骤1.确定楼梯类型:根据场地条件和功能需求,确定楼梯的类型,如直梯、弯梯、螺旋梯等。

不同类型的楼梯适用于不同的场景和需求。

2.计算梯级和行程:根据人体工程学原理和安全标准,通过计算来确定梯级和行程。

梯级是楼梯上的横向步距,而行程是楼梯上的垂直步距。

3.确定楼梯尺寸:根据计算结果确定楼梯的尺寸,包括楼梯的宽度、高度、深度等。

根据使用人群的需求,需要充分考虑舒适性和安全性。

4.选择楼梯材料:选择适合楼梯设计的材料。

常见的楼梯材料有木材、金属、玻璃等。

设计师需要根据设计风格和功能要求选择合适的材料。

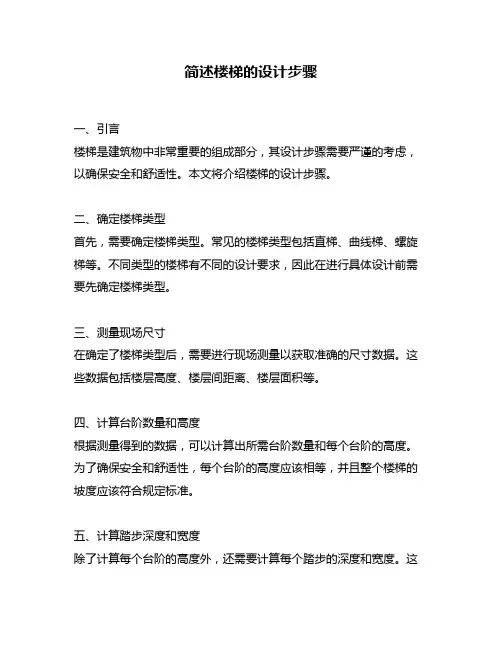

简述楼梯的设计步骤

简述楼梯的设计步骤

简述楼梯的设计步骤
一、引言
楼梯是建筑物中非常重要的组成部分,其设计步骤需要严谨的考虑,以确保安全和舒适性。

本文将介绍楼梯的设计步骤。

二、确定楼梯类型
首先,需要确定楼梯类型。

常见的楼梯类型包括直梯、曲线梯、螺旋梯等。

不同类型的楼梯有不同的设计要求,因此在进行具体设计前需要先确定楼梯类型。

三、测量现场尺寸
在确定了楼梯类型后,需要进行现场测量以获取准确的尺寸数据。

这些数据包括楼层高度、楼层间距离、楼层面积等。

四、计算台阶数量和高度
根据测量得到的数据,可以计算出所需台阶数量和每个台阶的高度。

为了确保安全和舒适性,每个台阶的高度应该相等,并且整个楼梯的坡度应该符合规定标准。

五、计算踏步深度和宽度
除了计算每个台阶的高度外,还需要计算每个踏步的深度和宽度。


些参数也应该符合标准,以确保用户的安全和舒适性。

六、确定楼梯的结构
在计算出台阶数量、高度、踏步深度和宽度后,需要确定楼梯的结构。

这包括楼梯的支撑结构、扶手的设计和材料选择等。

七、进行细节设计
最后,需要进行细节设计,包括楼梯的颜色、材料纹理、灯光等。


些细节可以增强楼梯的美观性和舒适性。

八、总结
以上是楼梯设计的基本步骤。

在实际操作中,还需要考虑其他因素,
如法律法规要求和用户需求等。

因此,在进行具体设计前需要对相关
规定和标准有所了解,并与用户进行沟通以了解其需求。

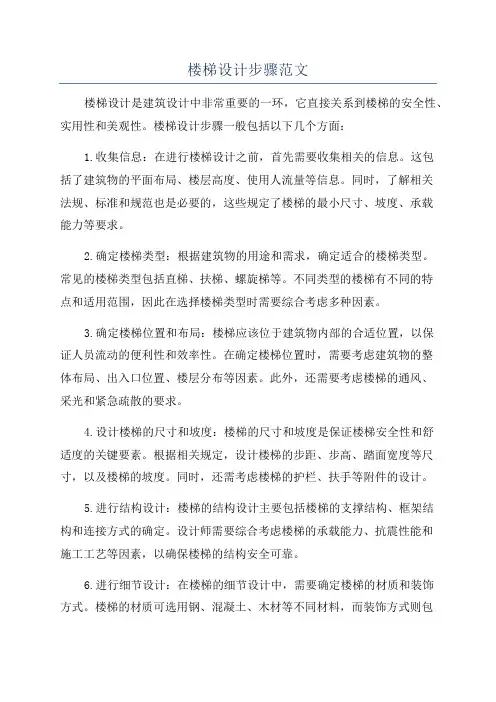

楼梯设计步骤范文

楼梯设计步骤范文

楼梯设计步骤范文楼梯设计是建筑设计中非常重要的一环,它直接关系到楼梯的安全性、实用性和美观性。

楼梯设计步骤一般包括以下几个方面:1.收集信息:在进行楼梯设计之前,首先需要收集相关的信息。

这包括了建筑物的平面布局、楼层高度、使用人流量等信息。

同时,了解相关法规、标准和规范也是必要的,这些规定了楼梯的最小尺寸、坡度、承载能力等要求。

2.确定楼梯类型:根据建筑物的用途和需求,确定适合的楼梯类型。

常见的楼梯类型包括直梯、扶梯、螺旋梯等。

不同类型的楼梯有不同的特点和适用范围,因此在选择楼梯类型时需要综合考虑多种因素。

3.确定楼梯位置和布局:楼梯应该位于建筑物内部的合适位置,以保证人员流动的便利性和效率性。

在确定楼梯位置时,需要考虑建筑物的整体布局、出入口位置、楼层分布等因素。

此外,还需要考虑楼梯的通风、采光和紧急疏散的要求。

4.设计楼梯的尺寸和坡度:楼梯的尺寸和坡度是保证楼梯安全性和舒适度的关键要素。

根据相关规定,设计楼梯的步距、步高、踏面宽度等尺寸,以及楼梯的坡度。

同时,还需考虑楼梯的护栏、扶手等附件的设计。

5.进行结构设计:楼梯的结构设计主要包括楼梯的支撑结构、框架结构和连接方式的确定。

设计师需要综合考虑楼梯的承载能力、抗震性能和施工工艺等因素,以确保楼梯的结构安全可靠。

6.进行细节设计:在楼梯的细节设计中,需要确定楼梯的材质和装饰方式。

楼梯的材质可选用钢、混凝土、木材等不同材料,而装饰方式则包括手工雕刻、栏杆设计、地面装饰等。

这些细节的设计直接关系到楼梯的美观性和附加功能。

7.进行模拟和测试:在完成楼梯的设计之后,可以进行模拟和测试,以验证楼梯的可行性和安全性。

通过计算机模拟和实际测试,可以评估楼梯的负荷能力、舒适度和稳定性,从而对设计进行必要的调整和改进。

8.编写设计报告和施工图纸:在完成楼梯的设计之后,需要编写设计报告和施工图纸,以便后续的施工和监理工作。

设计报告包括楼梯的设计原理、材料选用、施工要点等内容,而施工图纸则包括楼梯的平面图、剖面图、结构图等。

简述楼梯的设计步骤

简述楼梯的设计步骤

设计步骤简述引言楼梯是建筑设计中常见的构件,其设计既要考虑实用性,也要注重美观性。

本文将简述楼梯的设计步骤,并对每个步骤进行详细的探讨。

步骤一:确定使用场所和功能需求在设计楼梯之前,首先需要明确楼梯的使用场所和功能需求。

例如,是用于室内还是室外?是用于商业建筑还是住宅建筑?不同的使用场所和功能需求会对楼梯的设计产生影响,如安全性要求、通行流量等。

步骤二:确定设计规范和标准设计楼梯必须遵循相关的设计规范和标准,以确保楼梯的安全和可靠性。

例如,在中国,设计楼梯时需要参考《建筑设计防火规范》、《建筑设计通则》等相关标准。

步骤三:进行场地勘测和测量在进行楼梯设计之前,需要对场地进行勘测和测量。

通过准确测量场地的长度、宽度和高度等参数,可以为楼梯的设计提供准确的数据基础。

3.1 场地勘测对于新建建筑而言,需要进行场地勘测,了解场地的地形、地貌等特点。

对于已有建筑,需要了解楼层布局、结构等情况。

3.2 场地测量场地测量包括测量场地的尺寸、高度、坡度等参数。

通过准确的测量,可以为楼梯设计提供可靠的数据基础。

步骤四:选择楼梯类型根据使用场所和功能需求,选择合适的楼梯类型。

常见的楼梯类型包括直梯、螺旋梯、宽阔梯等。

不同的楼梯类型有不同的适用场景和设计要求。

4.1 直梯直梯适用于大流量的场所,如商业中心、公共交通站点等。

其设计要考虑楼层高度、承重能力、行人通行流量等因素。

4.2 螺旋梯螺旋梯适用于空间有限的场所,如别墅、私人住宅等。

其设计要考虑楼梯的旋转半径、安全性等因素。

4.3 宽阔梯宽阔梯适用于公共空间,如大型商场、博物馆等。

其设计要考虑楼梯宽度、通行流量、舒适度等因素。

步骤五:进行楼梯结构设计楼梯的结构设计是保证楼梯稳定性和安全性的重要环节。

结构设计要考虑楼梯的承重能力、材料选择等因素。

5.1 楼梯框架设计楼梯框架设计包括楼梯的主体结构设计和支撑系统设计。

通过合理的框架设计,可以确保楼梯的稳定性和可靠性。

5.2 楼梯承重能力设计楼梯承重能力设计是保证楼梯使用安全的关键要素。

楼梯设计步骤和方法

楼梯设计步骤和方法

楼梯设计步骤和方法楼梯是建筑物中连接不同楼层的重要部分。

在楼梯的设计过程中,需要考虑楼梯的结构、安全性、美观性等因素。

下面将介绍楼梯设计的步骤和方法。

一、确定楼梯类型首先需要确定所需的楼梯类型,常见的楼梯类型包括直梯、弯梯、楼梯平台、螺旋梯等。

根据建筑物的具体需求和空间限制,选择适合的楼梯类型。

二、测量楼梯空间测量楼梯所需的空间是设计过程中非常重要的一步。

根据楼层高度和楼层间距,确定楼梯的高度、宽度、踏步数等参数。

同时还需要考虑楼梯的入口和出口位置,确保其与其它建筑结构的协调。

三、计算楼梯坡度楼梯坡度是指楼梯的踏步与水平面之间的夹角,可以通过一定的计算公式进行计算。

常用的楼梯坡度标准是16°-30°,过大或过小的坡度都不利于人的行走。

四、确定楼梯材料楼梯的材料也是设计中需要考虑的重要因素。

常见的楼梯材料有木材、金属、玻璃等。

不同材料具有不同的特点,如木材温暖、金属坚实等。

根据建筑的风格和个人需求,选择适合的楼梯材料。

五、设计楼梯结构楼梯的结构设计直接关系到楼梯的安全性和稳定性。

在设计中需要考虑楼梯的支撑结构、楼梯台阶间的连接和固定方式等。

同时还要根据楼梯的使用需求,合理设计扶手、栏杆等设施。

六、细化楼梯细节在楼梯设计的过程中还需要细化楼梯的各个细节部分。

例如,楼梯的踏步设计要符合人体工程学,要考虑到人的步伐和脚部的舒适度。

另外,楼梯的扶手和栏杆设计要符合人体工学,提供良好的扶援和护栏功能。

七、进行楼梯模拟和检验在设计完成后,可以进行楼梯模拟和检验。

例如,可以使用计算机辅助设计软件进行楼梯模拟,模拟人的行走过程,检验安全性和舒适度。

同时还可以邀请专业人士对楼梯进行检验,判断楼梯的结构是否合理,是否符合安全要求。

八、编制楼梯施工图最后,设计师需要编制楼梯施工图,详细描述楼梯的结构和细节。

施工图是楼梯制造和施工的依据,需要包括楼梯的尺寸、结构连接方式、材料要求等信息。

总结:楼梯的设计是一项复杂的过程,需要综合考虑楼梯的结构、安全性和美观性等因素。

楼梯设计的一般步骤

楼梯设计的一般步骤

楼梯设计的一般步骤一、确定需求楼梯设计的第一步是确定需求。

根据楼层高度、楼梯使用人群、楼梯所处环境等因素,确定楼梯的功能和使用要求。

例如,是作为主要的上下通道还是仅作为备用通道,需要容纳多少人同时通行等。

二、测量空间在楼梯设计过程中,准确测量空间尺寸非常重要。

测量要考虑楼梯的长度、宽度、高度、台阶的深度和高度等。

这些尺寸的准确测量将直接影响到楼梯的舒适度和安全性。

三、选择合适的楼梯类型根据需求和测量结果,选择合适的楼梯类型。

常见的楼梯类型有直梯、弯梯、螺旋梯等。

每种楼梯类型都有其特点和适用场景,需要根据具体情况进行选择。

四、确定楼梯结构在确定楼梯类型后,需要根据具体情况确定楼梯的结构。

包括楼梯的主体结构、扶手、楼梯踏步等。

在确定楼梯结构时,需要考虑舒适性、安全性、美观性等因素。

五、考虑安全性楼梯设计中安全性是最重要的因素之一。

设计时需要考虑楼梯的坡度、台阶的尺寸、楼梯的扶手等。

坡度过大会影响通行的舒适度,台阶尺寸过小会增加走楼梯时的风险,而缺乏扶手则可能导致摔倒等安全问题。

六、考虑通行效率除了安全性,通行效率也是楼梯设计的考虑因素之一。

通行效率包括通行的流线性、通行的顺畅程度等。

在设计楼梯时,可以采用合理的坡度和台阶尺寸,以及合适的楼梯宽度,来提高通行的效率。

七、考虑舒适度楼梯设计中的舒适度也是需要考虑的因素之一。

舒适度包括楼梯的踏步感受、坡度的舒适度等。

设计时可以通过合理的坡度和台阶尺寸来提高楼梯的舒适度。

八、美观性设计楼梯作为建筑物的一部分,其美观性也非常重要。

美观的楼梯设计可以提升整个建筑的形象。

在设计时可以考虑楼梯的材料、颜色等,使其与整个建筑风格相协调。

九、施工方案设计需要设计楼梯的施工方案。

施工方案需要考虑楼梯材料的选择、施工工艺等。

在设计施工方案时,需要充分考虑楼梯的结构和材料特点,以确保施工的质量和安全性。

总结:楼梯的设计过程包括确定需求、测量空间、选择合适的楼梯类型、确定楼梯结构、考虑安全性、考虑通行效率、考虑舒适度、美观性设计和施工方案设计等步骤。

层高3.8米楼梯设计方案及步骤

层高3.8米楼梯设计方案及步骤

层高3.8米楼梯设计方案及步骤在设计楼梯方案时,需要考虑到层高、空间利用率、安全性等多个因素。

本文将从层高3.8米的情况出发,介绍楼梯设计方案及步骤。

一、确定设计标准在开始设计前,需要明确设计标准。

一般来说,楼梯的设计应符合以下国家标准:1.《建筑设计规范》GB 50096-2011二、测量数据在设计楼梯之前,需要对空间进行测量,获取以下数据:1.层高:本例层高为3.8米2.楼层间距:一般来说,楼层间距为3米左右3.楼梯长度:根据楼层间距和层高计算得出4.楼梯宽度:一般为800mm-1200mm之间5.台阶高度和深度:一般来说,每级台阶高度为150mm-200mm,深度为250mm-300mm三、确定楼梯类型根据空间布局和使用要求,可以选择直梯、曲梯或螺旋梯。

在这个例子中,我们可以考虑选择直梯或者L型梯。

直梯可以节省空间,但是L型梯可以更好地充分利用空间。

四、绘制楼梯平面图绘制楼梯平面图时,需要考虑楼梯宽度、台阶深度和高度、扶手高度等因素,以确保楼梯的舒适性和安全性。

需要注意的是,楼梯斜度不能太大,台阶高度也不能太高,否则容易引起人的不适和危险。

在设计楼梯时,还需要考虑楼梯的剖面图。

绘制楼梯剖面图时,需要用到楼梯高度、宽度、台阶深度、扶手高度等参数。

六、设计扶手扶手是楼梯的一个非常重要的部件。

一般来说,扶手高度为900mm左右,宽度不应小于50mm。

在设计扶手时,还需要考虑扶手的材质、形状和色彩。

需要注意的是,扶手应选用光滑的材料,以确保舒适度和安全性。

七、其它安全性设计除了扶手之外,还需要考虑楼梯的防滑性和照明设计。

在防滑设计时,可以选用防滑材质或者增加纹路,以提高安全性。

在照明设计时,需要保证楼梯充分照明,以确保行走安全。

八、总结在楼梯设计中,需要考虑很多因素。

除了上述提到的因素外,还有很多其它的因素,如楼梯的通行量、楼梯的外观设计等等。

在实际设计中,需要根据具体情况进行分析和考虑,以确保楼梯的舒适性和安全性。

楼梯设计方法步骤及一般踏步设计尺寸

楼梯设计方法步骤及一般踏步设计尺寸

楼梯设计方法步骤及一般踏步设计尺寸步骤一:确定楼梯基本参数在开始楼梯设计之前,需要明确以下基本参数:1.楼梯的用途:是供行人通行还是供货物搬运,不同的用途会有不同的设计要求。

2.楼梯的位置和方向:楼梯的位置和方向会受到建筑布局和行走路径的限制。

3.行人流量和楼层高度:行人流量和楼层高度会决定楼梯的宽度和踏步数量。

步骤二:确定楼梯类型常见的楼梯类型包括直梯、扶手梯和螺旋梯。

根据楼梯的位置、用途和空间限制,选择适合的楼梯类型。

步骤三:计算楼梯高度和踏步数量楼梯高度是指楼梯从一层到另一层的垂直高度,需要根据楼层高度和行人舒适度来确定。

一般来说,楼梯高度不应超过180cm,过高的楼梯容易导致疲劳和不安全。

在计算楼梯高度时,需要考虑楼梯踏步的数量,以便保持踏步高度的合理范围。

步骤四:确定踏步设计尺寸楼梯踏步的设计尺寸包括踏步宽度、踏步深度和踏步高度。

1. 踏步宽度:踏步宽度应足够宽,以提供良好的行走稳定性。

根据建筑规范的要求,踏步宽度一般不应小于25cm,但通常会设计为30-35cm 的范围内,以便行人能够舒适地行走。

2. 踏步深度:踏步深度是指踏步前缘到后缘的水平距离。

踏步深度应足够大,以提供良好的行走稳定性。

根据建筑规范的要求,踏步深度通常不应小于30cm,但通常会设计为30-35cm的范围内,以便行人能够舒适地行走。

3. 踏步高度:踏步高度是指踏步之间的垂直距离。

踏步高度应均匀分布,以便行人能够舒适地行走。

根据建筑规范的要求,踏步高度一般不应超过20cm,通常会设计为15-18cm的范围内。

步骤五:确定扶手设计扶手在楼梯设计中起到支撑和保护作用,能够提高行人的安全性。

扶手的高度和形状应根据行人的身高和舒适度来确定。

步骤六:其他设计要素除了上述基本步骤外,楼梯设计还需要考虑其他要素,如楼梯的安全出口、照明设备、防滑措施等。

这些要素的设计应符合建筑规范和安全标准的要求。

以上是楼梯设计的一般步骤和常见的踏步设计尺寸。

楼梯—楼梯的设计实例(建筑构造)

楼梯—楼梯的设计实例(建筑构造)

5.1认识楼梯
5.2 楼梯设计案例
1 150+700=1 850 mm。 再将首层高度内两跑楼梯的踏步数由原来的8+8步调整为 9+7步,首层第一跑楼梯梯段增加了一步踏步,平台梁下部 空间净高又增加了175 mm,即 1 850+175=2 025 mm,满足平台梁下部通行净高大于2 000 mm高度的要求。将以上结果列成计算公式,则有: 175×4+175×9-250=2 025 mm 对二层休息平台下部的通行净高计算为: 175×7+175×8-250=2 375 mm 计算结果表明,该处的通行净高仍满足平台梁下部通行净高 大于2 000 mm高度的要求。
5.2 楼梯设计案例
(3)计算楼梯间的平面尺寸。 (4)进行楼梯开间方向的验算,确定梯井宽度C,梯井宽 C=60 mm~200 mm;计算梯段宽度B,B=(开间-C-墙厚) /2, (5)进行进深方向的验算,初步确定中间平台宽D,D应不 小于梯段宽B,根据中间平台宽度D及梯段长度L,计算楼层 平台宽度D1,D1=进深-L-D。 (6)进行楼梯净高的验算,使之符合净空高度的要求。 (7)绘出楼梯的平面图及剖面图。
5.1认识楼梯
5.2 楼梯设计案例
(7)如图所示为设计结果的平面图和剖面图。
一层平面图
二层平面图
5.1认识楼梯
5.2 楼梯设计案例
三层(1)根据楼梯的使用性质和用途,初步确定踏步高h和踏步 宽b,确定各楼层踏步数N。 参考表中住宅建筑类型的数据,取踢面高h=175 mm。 根据2h+b=600 mm~620 mm,b=600-2×175=250 mm,根据住宅规范的规定,踏步宽度应大于等于260 mm, 故取b=260 mm,确定梯段坡度h/b=175/260=0.673, 此坡度换算成角度为 33 °941′,对于居住建筑的梯段来说,是一个比较适宜的坡 度。

简述楼梯尺寸的设计步骤

简述楼梯尺寸的设计步骤

楼梯尺寸的设计步骤
楼梯尺寸的设计步骤一般包括以下几个方面:
1.测量楼层高度。

首先,需要测量楼层的高度,以了解所需楼梯的高度范围。

根据规定,每层楼的高度不能超过3.6米。

2.计算踏步数和踏步深度。

根据人体工程学原理,每个踏步的深度一般应在28-32厘米范围内。

然后,计算所需踏步数,以此确定楼梯的总长度。

3.确定扶手高度和宽度。

根据规定,扶手的高度应在90-100厘米之间,宽度应在至少5厘米以上。

扶手也应该具有一定的倾斜度和平滑度,以确保安全性。

4.考虑楼梯的安全性。

楼梯的安全性是设计过程中需要特别考虑的因素。

为了确保楼梯的安全性,必须遵循一系列安全标准。

例如,楼梯的踏步和踏板可以涂上颜色,以便于视觉识别。

此外,楼梯底部应该有防滑垫,以避免楼梯滑动。

综上所述,楼梯尺寸的设计步骤需要根据不同的情况进行调整。

只有仔细测量、计算和考虑每一个细节,才能设计出安全、舒适、实用的楼梯。

楼梯的设计流程

楼梯的设计流程

楼梯的设计流程楼梯的设计是建筑设计中非常重要的一部分,其设计流程需要经过多个步骤,同时也需要考虑到许多因素,以确保楼梯的安全性、美观性和实用性。

接下来,本文将为大家介绍楼梯的设计流程。

第一步:确定使用需求在进行楼梯的设计前,需要明确楼梯的使用需求,包括通行人数、楼层高度、使用场景等。

这些因素将决定楼梯的规格和尺寸,从而影响后续的设计过程。

第二步:确定楼梯类型根据使用需求,可以选择不同类型的楼梯,如直梯、曲梯、螺旋梯等。

不同类型的楼梯在安全性、美观性和实用性方面各有优劣,需要根据具体需求进行选择。

第三步:确定楼梯的尺寸和布局楼梯的尺寸和布局是设计过程中非常重要的一步,需要准确计算楼梯的高度、宽度、台阶深度等,以确保楼梯的稳定性和安全性。

同时,需要根据使用需求和场地情况确定楼梯的布局,包括楼梯的位置、楼层高度、入口和出口位置等。

第四步:考虑材料和装饰楼梯的材料和装饰是影响楼梯美观性和实用性的重要因素,需要根据设计要求和预算进行选择。

常用的楼梯材料包括木材、金属、玻璃等,不同材料具有不同的属性和效果。

在装饰方面,可以采用各种方式进行美化,如灯光、画作或其他装饰品。

第五步:进行预算并确定施工方案在所有设计要素确定后,需要进行预算,并确定最终的施工方案。

在设计过程中需要考虑到预算限制,同时需要满足使用需求和施工要求,确保施工的顺利进行和质量达标。

总之,设计一座楼梯需要考虑到众多因素,需要经过细致的规划和设计过程。

同时,为了确保楼梯的稳定、舒适、安全和美观,也需要选择适合的材料和装饰,以满足使用需求和美学需求。

理解楼梯设计的流程和要素,有助于业主和设计师更好的沟通和理解,达成最终满意的设计目标。

楼梯设计步骤及例题

楼梯设计步骤及例题

楼梯设计步骤及例题设计步骤如下:1. 设定楼梯宽度为1.1m,符合公共建筑楼梯宽度要求。

2. 根据办公楼踏步尺寸要求,假设踏步宽为300mm,踏步高为150mm,计算每层楼梯踏步数量为22级,单跑楼梯段踏步数为11级。

3. 计算梯段长度为3000mm。

4. 计算楼梯间进深为4890mm,其中中间休息平台宽度至少为1100mm,楼层休息平台宽度为550mm~600mm。

5. 计算楼梯间开间为2700mm,楼梯宽度定为1200mm。

6. 调整进深尺寸为5100mm,楼梯间休息平台宽度为1200mm,楼层休息平台宽度为660mm。

7. 设定楼梯第一跑休息平台标高为1650mm,平台梁高度为300mm,梁底标高为1350mm。

根据双跑楼梯的性质和层高为3m,设定踏步高为150mm,踏步宽为300mm。

考虑一层平台下不过人的情况,计算梯段水平投影长度为2700mm,而一层平台处标高为1.500,即平台下净高为1500mm,不符合2m的净高要求。

为了解决这个问题,采用降低入口处室内地面并加长第一跑梯段结合的方法来调整。

具体步骤如下:1. 将入口处室内地面降低两个踏步,标高变为-0.300,室内外高差为150mm。

2. 绘制调整后的楼梯建筑剖面图,绘制到二层楼面高度即可,并标注尺寸和标高。

忽略平台梁高度和楼板厚度。

设计步骤:1. 计算楼梯的梯段宽、梯段长、踏步宽、踏步数目、楼梯间的开间、进深、平台梁标高,并绘制楼梯间一、二层三层平面图。

2. 将入口处室内地面降低两个踏步,标高变为-0.300,此时室内外高差为150mm。

3. 同时将第一跑梯段增加两个踏步,但总踏步数不变,从一层至二层仍为20个踏步,第一层休息平台高度调整为1.8m。

4. 调整后一层平台下净高为1800+300=2100mm,第一跑梯段水平投影长度为11*300=3300mm。

根据上述步骤,我们可以得出调整后的楼梯建筑剖面图,其中中间休息平台净宽大于等于1100mm。

制作楼梯的方法步骤

制作楼梯的方法步骤

制作楼梯的方法步骤
以下是制作楼梯的方法步骤:
1. 确定楼梯的设计和尺寸。

这包括楼梯的高度、宽度、踏板深度和垂直高度。

2. 根据设计尺寸,制作楼梯的支架梁和踏板。

3. 确定楼梯的位置,并在墙上标出支架梁的位置。

4. 将支架梁固定在墙上,并确保其水平。

5. 将踏板安装在支架梁上,使用螺丝刀或钉枪将其固定到位。

6. 为楼梯加上扶手。

这可以是一个简单的扶手或一整块木板,以提供额外的支持和安全性。

7. 最后,即使楼梯已经完成,也要仔细检查并进行任何必要的调整。

确保每个踏板和扶手均牢固无动,以确保安全。

楼梯设计步骤

楼梯设计步骤
确认直跑步数与弧形处的
半径,跟据直跑的步数, 定距分点确定弧形部份的 步数,对起步部份加宽的 处理,检查起步是否合理。 如果起步角度不对,对直 跑步分进行增减从而变化 半径调整。
6.2折梯 确定出口到平台的 步数,把总步数减 去已确认步数,在 另一方向补足步数, 跟据起步情况确定 是否拆分平台。
6.3直园梯
确定出口到园心的距
离并确定直跑步数, 确认半径平分园形部 份,确认第起步是否 合理,如不合理考虑 起步1、2步直跑看是 否能调节。
6.4旋转梯
:以洞口尺寸确定半
径,确定起步位,如 出口方向不对可考虑 直跑或用平台调节出 口方向。
第七步:
检查设计是否合理,
起步、出口、有无碰 头现象。
第一步:
了解业主对楼梯的基本要求,如梯 型、材质、款式等
第二步
测量洞口尺寸,确认
各要素数据。初步认 定所开洞口是否合理, 适合何种梯形。
第三步:
由 层 高 确 认 所 设
计楼梯的步数。
第四步:
确 定 楼 梯 的 出 口
与入口方向。第五步: Nhomakorabea确定楼梯的梯宽、
步宽。
第六步:6.1悬空梯
第八步:
美化图纸,考虑方案是
否方便生产、安装。
第九步:
考虑有无其他更
合理方案

楼梯设计方法步骤

楼梯设计方法步骤

楼梯设计方法步骤楼梯设计有哪些方法步骤1.楼梯各部分尺寸的确定根据楼梯间的开间、进深、层高,确定每层楼梯踏步的高和宽、梯段长度和宽度、以及平台宽度等。

(注意:双跑楼梯每层踏步级数最好取偶数,使两跑踏步数相等。

)(1)根据建筑物的性质、楼梯的平面位置及楼梯间的尺寸确定楼梯的形式及适宜的坡度。

初步确定踏步宽b和踏步高h(注意:b≮bmin,h≯hmax,bmin和hmax分别为各类建筑的最小踏步宽和最大踏步高。

)b、h的取值。

(2)根据楼梯间开间尺寸确定梯段宽度B和梯井宽度。

(3)确定踏步级数咒,调整踏步高矗和踏步宽b,用层高H除以踏步高h,得踏步级数n≈H/h,当以为小数时,取整数,并调整踏步高h(h≈H/n),用公式b+h=450(mm),或b+2h=600~620(mm),确定踏步宽b.(4)确定楼梯平台的宽度。

注意(梯段宽)。

(5)由踏步宽b及每梯段的级数,确定梯段的水平投影长度L.(为级踏步的踏面数)。

2.根据上述尺寸画出楼梯底层、二层及顶层平面图的草图3.确定楼梯结构及构造形式确定楼梯为现浇或预制、梯段为板式或梁板式,以及平台板的支撑方式。

4.进行楼梯净空高度的验算,使之符合净空高度要求对于底层平台下做出入口时,应验算平台梁下净空高度是否满足2m的要求。

若不满足,可通过下列途径加以调整:(1)降低楼梯间底层平台梁下的室内地坪标高。

(2)将底层第一梯段增加级数。

(3)底层设一跑直通二层。

(4)将第一跑坡度适当增大,抬高底层平台标高。

(5)将(1)、(2)、(3)、(4)种方法结合使用。

5.根据平面图、剖切位置,及上述尺寸绘制剖面草图根据计算的踏步级数和踏步的宽度和高度,先画出全部踏步的剖面轮廓线,然后按所选定的结构形式画出梯段板厚(梁板式梯段还应画出梯梁高);画出平台梁及平台板;画出端墙及墙上的门、窗、过梁等。

6.根据剖面图调整好的尺寸,对平面图进行调整,并按设计要求进行尺寸标注7.完成剖面图,加深并标注。

楼梯制作方法

楼梯制作方法

楼梯制作方法1. 楼梯的重要性和作用楼梯是建筑物中连接不同层之间的重要构件,它不仅提供了便利的上下通道,还是增加建筑物空间感和美观度的重要元素。

一个合理设计、制作良好的楼梯可以为人们提供舒适、安全的上下行走体验。

2. 楼梯制作前的准备工作在制作楼梯之前,需要进行一些准备工作,包括确定楼梯所在位置、测量尺寸、选择合适材料等。

2.1 确定楼梯位置首先需要确定楼梯所在位置,这取决于建筑物布局和设计。

通常情况下,楼梯会连接不同层之间的过渡区域,如大厅或走廊。

2.2 测量尺寸在确定楼梯位置后,需要进行准确的尺寸测量。

测量包括楼层高度、楼层平面尺寸以及楼梯所需占地面积等。

这些尺寸数据将有助于后续的设计和制作过程。

2.3 选择合适材料根据楼梯的用途、预算和设计要求,选择合适的材料非常重要。

常见的楼梯材料包括木材、金属和混凝土等。

不同材料具有不同的特点和优势,可以根据需要进行选择。

3. 楼梯制作步骤楼梯的制作一般分为设计、加工和安装三个主要步骤。

下面将详细介绍每个步骤的内容。

3.1 设计楼梯设计是楼梯制作过程中至关重要的一步。

在设计阶段,需要考虑以下几个方面:•楼梯类型:根据需要选择合适的楼梯类型,如直线楼梯、弧形楼梯或螺旋楼梯等。

•楼梯尺寸:根据之前测量得到的尺寸数据确定楼梯的高度、宽度和深度等。

•楼梯结构:确定楼梯的结构形式,包括支撑方式、踏步布局和扶手设计等。

•材料选择:根据之前选择好的材料,进行具体规格和颜色的选择。

3.2 加工楼梯在完成楼梯设计后,需要进行加工制作。

具体步骤包括:•切割材料:根据设计图纸,将所选材料按照尺寸要求进行切割。

•加工踏步和扶手:根据设计要求,对踏步和扶手进行形状修整、边缘处理等。

•组装结构:根据楼梯结构设计,将各个部件进行组装,并使用合适的连接件固定。

3.3 安装楼梯完成楼梯的加工制作后,就可以进行安装了。

安装楼梯的具体步骤如下:•确定安装位置:根据之前测量得到的尺寸数据,在楼层上确定楼梯的具体位置。

  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
取 h=350mm
解: (1)据题意确定楼梯形式:双跑式楼梯。
(2)初选踏步尺寸:该建筑为教学楼,楼梯通行人数较多, 楼梯的坡度应平缓,初选: h=150mm,b=300mm。
(3)计算楼梯段宽度: 开间尺寸3.6m 轴线在墙中 楼梯井宽60mm。即:
a=(3600-120×2-60)/2=1650mm ≤1500~
(若为非通行式时设计计算结束,可开始绘制楼梯图)
(7)楼梯净空高度计算。 首层平台下净空高度等于半平台标高减去平台梁高,
平台梁高为350mm。 梁下净高: 150×13-350=1600mm。
不满足2000mm的净空要求。
根据设计条件同时采取二个措施:
(7)楼梯净空高度计算。
根据设计条件同时采取二个措施:
1800mm (4满)足确通定行踏三步股级人数流:的3要9求00。/150 = 26级
3600/150 = 24级 初步确定为等跑楼梯,每个楼梯段13(12)级。 (5)确定平台宽度:
D1≥1650+150=1800mm。
考虑栏杆扶手伸入平台内
(6)确定楼梯段的水平投影长度,验算楼梯间进深尺寸。 注意第一级踏步距走廊的缓冲尺寸550mm。 300×(13-1) + 1800 + 550 = 5950mm<6600-120+120 = 6600mm 满足
三、楼梯设计步骤
(1)根据建筑物的类别和楼梯在平面中的位置, 确定楼梯的形式。
(2)根据通过的人数、楼梯间的尺寸确定楼梯段宽度。 (3)根据楼梯的性质和用途,确定楼梯的适宜坡度,
初步确定踏步高h,踏步宽b。 (4)确定踏步级数 n=H/h 踏步级数应为整数。
结合楼梯的形式,确定每个楼梯段的级数。 (5)确定楼梯平台的宽度D1(2)。 (6)由初定的踏步宽b确定楼梯段的水平投影长度,验算
(一梯两户式) 设计内容:平面图、剖面图 图纸深度要求:同任务书(写出设计计算步骤
不画节点详图) 交图时间:11月15日(星期一)
甲梯一层平面图 1:50
甲梯二-五层平面图 1:50
甲梯六层平面图 1:50
甲梯六层平面图 1:50
甲梯1-1剖面图 1:50
第十章 复习思考题
1.屋顶的设计要求 2.屋顶排水设计原则及步骤 3.屋顶坡度选择 4.屋顶坡度形成方式及优缺点 5.屋顶排水方式 6.卷材防水屋面、刚性防水屋面构造层次及做法 7.刚性屋面的缺点及解决问题的措施(分仓缝、隔
离层的概念及设置) 8.平屋顶保温可能出现的问题及采取的措施
挑檐沟外排水与女儿墙外排水对比
作业 4: 单学号 P276 第一题目 双学号 图示题目 作业要求: 屋顶排水设计图
标注卷材防水屋面、刚性防水屋面做法 并分别画出相应泛水构造节点详图
9.000
12.200
300×(14-1)+1800 + 550 =6250mm<6600-120+120=6600mm 满足 (8)将上述设计结果绘制成图。
1800
660
1800
1260
1800
1260Байду номын сангаас
1920
780
作业:P241 设计题目 单号:第一题目 办公楼楼梯
(开敞式楼梯间、内走廊) 双号:第二题目 住宅楼楼梯
楼梯间进深尺寸。 (7)进行楼梯净空的计算,满足净空高度的要求。 (8)绘制楼梯平面图及剖面图。
三、楼梯设计步骤
设计实例 某学校内廊式教学楼开敞式楼梯间的楼梯设计
设计条件: 底层层高为3.9m,二层以上层高3.6m,墙厚 240mm 。 楼梯间:开间3.6m,进深尺寸6.6m,楼梯井60mm。 底层楼梯半平台下作次要出入口(通行式)。 室内外高差600mm,要求缓冲尺寸550mm。 平台梁高 (1/8~1/12)L=450mm~300mm
将首层楼梯做成不等跑楼梯: 第一跑(梯段)为14级,第二跑为12级。
利用室内外高差: 室内外高差为600mm,楼梯间地坪和室外地面必须有
至少100mm的高差,故利用450mm高差设3级h=150mm 的踏步。
此时平台梁下净空高度为: 再验15算0×进1深4+尺4寸5是0-否3满50要=求22: 00mm>2000mm 满足
相关文档
最新文档
