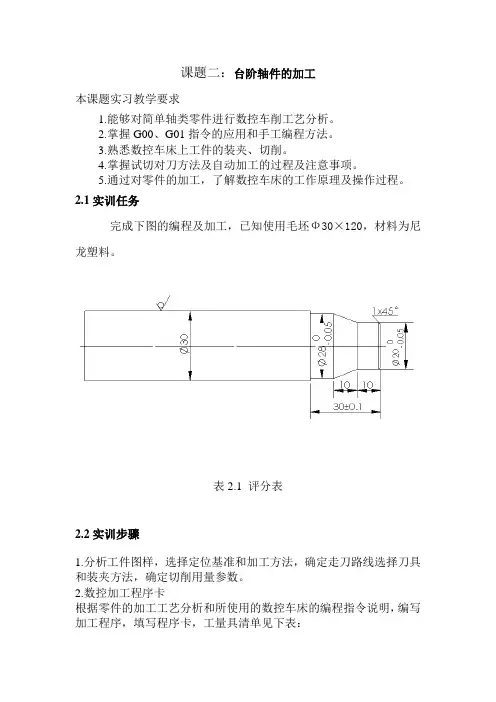

台阶轴的编程与模拟加工教案

xxxx学院一体化课程教案首页

教学活动1：学习仿真室管理制度及仿真软件的使用

b.实时地解释NC代码并编辑机床进给命令。

c.提供与真正的数控机床类似的操作面板。

d.单程序块操作，自动操作，编辑方式，空运行等功能。

e.移动速率调整, 单位毫米脉冲转换开关等

3、宇龙数控仿真软件的使用：

a、软件启动界面：

鼠标左键点击“开始”按钮，在“程序”目录中弹出“数控加工仿真系统”的子目录，在接着弹出的下级子目录中点击“加密所管理程序”。

加密锁程序启动后，屏幕右下方工具栏中出现的图表，此时重复上面的步骤，在最后弹出的目录中点击所需的数控系统名，系统弹出“用户登录”界面，如图所示：

点击“快速登录”按钮或输入用户名和密码，再点击“登录”按钮，进入数控加工仿真系统。管理员用户名：manage；口令：system；一般用户名：guest；口令：guest。

b、工具条和菜单的配置：

全部命令可以从屏幕左侧工具条上的按钮来执行。当光标指向各按钮时系统会立即提示其功能名称，同时在屏幕底部的状态栏里显示该功能的详细说明。

4、工具条简介：

建立新NC文件；打开保存的文件(如NC文件) ；保存文件(如NC文件) ；另存文件；机床参数；刀具库管理；工件显示模式；选择毛坯大小、；工件坐标等参数；开关机床门；铁削显示；屏幕安排：以固定的顺序来改变屏幕布置的功能、屏幕整体放大、屏幕整体缩小、屏幕放大、缩小、屏幕平移、屏幕旋转、X-Z平面选择、 Y-Z平面选择、 Y-X平面选择。机床罩壳切换；工件测量；声控；坐标显示；冷却水显示；毛坯显示；零件显示；透明显示； ACT显示；显示刀位号；刀具显示；刀具轨迹；在线帮助；录制参数设置；录制开始；录制结束；示教功能开始和停止。

讲解仿真软件的功能与操作：

窗口切换：变换显示界面屏幕放大

屏幕缩小屏幕放大、缩小

屏幕平移屏幕旋转

二维显示(FANUC车床专用) X-Z平面选择

Y-Z平面选择 Y-X平面选择

机床罩壳切换显示工件测量

声控坐标显示

铁屑显示冷却液显示

毛坯显示零件显示

零件截面显示透明显示

刀具交换装置显示显示刀位号

刀具显示刀具透明

刀具轨迹版本说明

在线帮助录制参数设置

操作练习1、资讯

1）分组讨论学习仿真室管理制度条例；

如何延长电脑的使用寿命

是否要制定仿真室管理制度

为什么学校数控加工前要学数控仿真模拟加工2）查阅仿真软件使用手册；

2、课堂练习

1）学习仿真软件的使用；

2）了解功能键按钮；

巡回指导1）提供学校仿真室管理制度；2）组织学生分组讨论学习；3）提供仿真软件操作手册；4）巡回仿真软件的操作练习

进步检测独立完成工作页中如下引导问题；

引导问题1：请你默写5条仿真室管理制度；

引导问题2：在仿真室中使用计算机需要注意哪些问题

引导问题3：常见的数控系统仿真软件有哪些

引导问题4：如果能在电脑上仿真数控加工，对你学习有什么帮助

活动

总结

教学活动2：仿真加工的准备

学习目标：

1.能根据零件图样完成工件的选择与装夹。

2.能进行对刀操作。

3.能建立新程序，能在程序中进行数据的修改。

学习地点：仿真室

学习课时：4课时

学习过程：分组学习、讨论、独立完成。

重点、难点：进一步熟练仿真软件的准备操作，培养学习能力与获取资料的能力。

复习与提问教学过程

1、复习提问

1）常见的数控系统仿真软件有哪些

2）仿真软件的开启步骤

2、参考提示

1）常见的数控系统仿真软件有：北京斐克、上海宇龙、南京宇航。

2）以上海宇龙为例：打开电脑，双击图标进入仿真系统，在选择界面中，单击图标FANUC 0i TC，则进入FANUC数控仿真系统。

任务分析新知识讲解：

一、选择机床类型：

打开菜单“机床/选择机床…”，在选择机床对话框中选择控制系统类型和相应的机床并按确定按钮，此时界面如下图所示。

二、机床回参考点：

对准MODE旋钮点击鼠标左键或右键，将旋钮拨到REF档，如下图所示：

先将X轴方向回零，在回零模式下；点击按钮，此时X轴将回零，相应操作面板上X 轴的指示灯亮，同时CRT上的X坐标变为“”；再点击按钮，可以将Z轴回零，操

作面板上Z轴的指示灯亮，此时CRT如下图所示。

三、工件的使用：

（1）定义毛坯：打开菜单“零件/定义毛坯”或在工具条上选择“”，系统打开下图对话框：

圆形毛坯定义

名字输入：在毛坯名字输入框内输入毛坯名，也可使用缺省值。

选择毛坯形状：车床仅提供圆柱形毛坯。

选择毛坯材料：毛坯材料列表框中提供了多种供加工的毛坯材料，可根据需要在“材料”，下拉列表中选择毛坯材料

（2）参数输入：尺寸输入框用于输入尺寸，单位：毫米。保存退出，按“确定”按钮，保存定义的毛坯并且退出本操作。取消退出

按“取消”按钮，退出本操作。

四、使用夹具：

打开菜单“零件/安装夹具”命令或者在工具条上选择图标，打开操作对话框。在“选

择零件”列表框中选择毛坯。在“选择夹具”列表框中间选夹具，长方体零件可以使用工艺板或者平口钳，圆柱形零件可以选择工艺板或者卡盘。

五、放置零件：

打开菜单“零件/放置零件”命令或者在工具条上选择图标系统弹出操作对话框。如下所

示：

在列表中点击所需的零件，选中的零件信息加亮显示，按下“确定”按钮，系统自动关闭对话框，零件和夹具（如果已经选择了夹具）将被放到机床上。

六、调整零件位置：

零件可以在工作台面上移动。毛坯放上工作台后，系统将自动弹出一个小键盘，通过按动小

键盘上的方向按钮，实现零件的平移和零件调头。小键盘上的“退出”按钮用于关闭小键盘。选

择菜单“零件/移动零件”也可以打开小键盘。

七、选择刀具（车床选刀）：

打开菜单“机床/选择刀具”或者在工具条中选择“”，系统弹出刀具选择对话框。系统中数控车床允许同时安装8把刀具。对话框如下图：
