电流表、 电流表、电压表的读数
（A）10分度仪表读数 ） 分度仪表读数 （B）2分度仪表读数 ） 分度仪表读数 （C）5分度仪表读数 ） 分度仪表读数
(1) 量程为3 V和3 A的电压表和电流表，其最小分度为0.1 V 和0.1 A, 读数要估读到最小分度的十分之一，估读值为0.01、 0.02、0.03、0.04、0.05、0.06、0.07、0.08、0.09，末 尾数可能为，0、1、2、3、4、5、6、7、8、9。 (2) 量程为15 V的电压表，其最小分度为0.5 V, 如果估读到 最小分度的十分之一，估读值为0.05、0.010、0.015、 0.020、0.025、0.030、0.035、0.040、0.045，误差有绝 大部分与最小分度同位，所以读数要估读到最小分度。因此最 后读数如果以伏特为单位，小数点后面只有一位，尾数可能为 0、1、2、3、4、5、6、7、8、9。 (3) 量程为0.6 A的电流表，其最小分度为0.02 A, 如果估读 到最小分度的十分之一，估读值为0.002、0.004、0.006、 0.008、0.01、0.012、0.014、0.016、0.018，误差有半 数与最小分度同位，所以读数要估读到最小分度的，即不足半 格的略去，超过半格的要按半格读出，因此最后读数如果以安 培为单位，小数点后面有两位，尾数可能为0、1、2、3、4、 5、6、7、8、9。
练习
指在紧靠10刻度线右侧的刻 度线上（即表盘上的第21条 小刻度线）读数为10.5V 若指在这两条刻度线间的中 间某个位置，则可根据指针 靠近两刻度线的程度，分别 读做10.1V，或10.2V，或 10.3V，或10.4V，即使是 指在正中央，也不能读做 10.25V，若这样，则会出 现两位不准确的数，即小数 点后的2和5，不符合读数规 则.
练习
读数应为9.3V
源自文库
（C）5分度仪表读数 ） 分度仪表读数
电流表若用0-0.6A量程，则其最小刻度为 0.02A，为5分度仪表读数，其读数规则与 0—15V电压表相似，所读数值小数点后只 能有两位小数，也必须有两位小数。 将精确的每一小格再分成两份，比如在0.50 到0.52（精确刻度之间）之间分成两份，中 间刻度为0.51靠近0.50 读数都为0.50，靠 近0.52 读数为0.52 ，靠近0.51 读数为 0.51
一句话总结
最小分度为“1”的，估读到下一位 最小分度为“2”、“5”的，估读到本位
练习
如图所示，电压表读数为1.88V，电流表读 数为0.83A。若指针恰好指在2上，则读数 为2.00V（或A）。红颜色位是估读位
（B）2分度仪表读数 ） 分度仪表读数

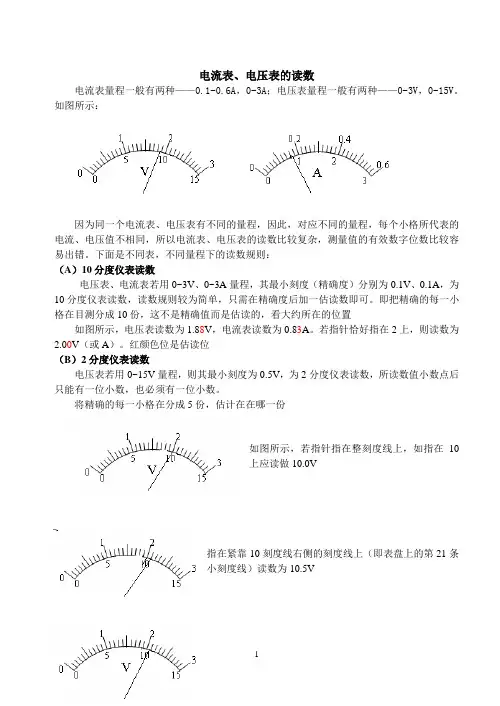

电压表若用0~15V量程，则其最小刻度为 0.5V，为2分度仪表读数，所读数值小数点 后只能有一位小数，也必须有一位小数。 将精确的每一小格在分成5份，估计在在哪 一份 如图所示，若指针指 在整刻度线上，如指在 10上应读做10.0V

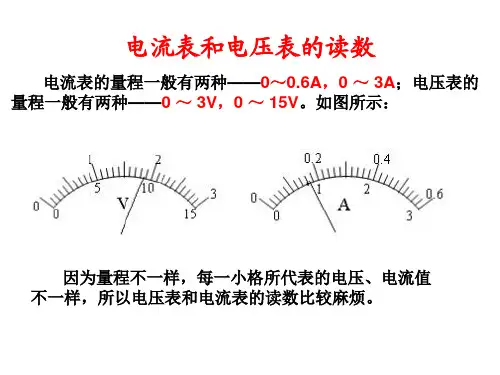

电流表量程一般有两种 ——0.1~0.6A，0~3A； 电压表量程一般有两种 ——0~3V，0~15V。 如图所示：
（A）10分度仪表读数 ） 分度仪表读数
电压表、电流表若用0~3V、0~3A量程， 其最小刻度（精确度）分别为0.1V、 0.1A，为10分度仪表读数，读数规则较 为简单，只需在精确度后加一估读数即可。 即把精确的每一小格在目测分成10份，这 不是精确值而是估读的，看大约所在的位 置
解析： 在甲图中，若选用的量程为0.6A，则最小分度为 0.02A 0.02A，读数应估读到其最小分度的1/2，不是半 1/2 格的舍去，超过半格的读半格，所以读数为0.37A。 若选用的量程为3A，则最小分度为0.1 A，读数应 估读到其最小分度的1/10，所以读数为1.86 A。 在乙图中，若选用的量程为15V，则最小分度为 0.5V，读数应估读到其最小分度的1/5，所以读数 为6.0V。若选用的量程为3V，则最小分度为0.1V， 读数应估读到其最小分度的1/10，所以读数为 1.20V。
练习
读数为：0.40A
读数为：0.50A
练习
读数为：0.22A
读数为：0.51A
练习
如图1-57甲、乙两图为常用的电流表和电压表的 刻度盘，在甲图中如果接入电路的“+”和“-0.6” 两个接线柱，则表的示数为_____，如果接入电路 的是“+”和“-3”两个接线柱，则表的示数为 _____。在乙图中，若选用的量程为0～15 V，则 表的示数为_____，若选用的量程为0～3 V _____ 0 3 V，则 表的示数为_____。
（A）10分度仪表读数 ） 分度仪表读数 （B）2分度仪表读数 ） 分度仪表读数 （C）5分度仪表读数 ） 分度仪表读数
(1) 量程为3 V和3 A的电压表和电流表，其最小分度为0.1 V 和0.1 A, 读数要估读到最小分度的十分之一，估读值为0.01、 0.02、0.03、0.04、0.05、0.06、0.07、0.08、0.09，末 尾数可能为，0、1、2、3、4、5、6、7、8、9。 (2) 量程为15 V的电压表，其最小分度为0.5 V, 如果估读到 最小分度的十分之一，估读值为0.05、0.010、0.015、 0.020、0.025、0.030、0.035、0.040、0.045，误差有绝 大部分与最小分度同位，所以读数要估读到最小分度。因此最 后读数如果以伏特为单位，小数点后面只有一位，尾数可能为 0、1、2、3、4、5、6、7、8、9。 (3) 量程为0.6 A的电流表，其最小分度为0.02 A, 如果估读 到最小分度的十分之一，估读值为0.002、0.004、0.006、 0.008、0.01、0.012、0.014、0.016、0.018，误差有半 数与最小分度同位，所以读数要估读到最小分度的，即不足半 格的略去，超过半格的要按半格读出，因此最后读数如果以安 培为单位，小数点后面有两位，尾数可能为0、1、2、3、4、 5、6、7、8、9。
练习
指在紧靠10刻度线右侧的刻 度线上（即表盘上的第21条 小刻度线）读数为10.5V 若指在这两条刻度线间的中 间某个位置，则可根据指针 靠近两刻度线的程度，分别 读做10.1V，或10.2V，或 10.3V，或10.4V，即使是 指在正中央，也不能读做 10.25V，若这样，则会出 现两位不准确的数，即小数 点后的2和5，不符合读数规 则.
练习
读数应为9.3V
源自文库
（C）5分度仪表读数 ） 分度仪表读数
电流表若用0-0.6A量程，则其最小刻度为 0.02A，为5分度仪表读数，其读数规则与 0—15V电压表相似，所读数值小数点后只 能有两位小数，也必须有两位小数。 将精确的每一小格再分成两份，比如在0.50 到0.52（精确刻度之间）之间分成两份，中 间刻度为0.51靠近0.50 读数都为0.50，靠 近0.52 读数为0.52 ，靠近0.51 读数为 0.51
一句话总结
最小分度为“1”的，估读到下一位 最小分度为“2”、“5”的，估读到本位
练习
如图所示，电压表读数为1.88V，电流表读 数为0.83A。若指针恰好指在2上，则读数 为2.00V（或A）。红颜色位是估读位
（B）2分度仪表读数 ） 分度仪表读数
电压表若用0~15V量程，则其最小刻度为 0.5V，为2分度仪表读数，所读数值小数点 后只能有一位小数，也必须有一位小数。 将精确的每一小格在分成5份，估计在在哪 一份 如图所示，若指针指 在整刻度线上，如指在 10上应读做10.0V
电流表量程一般有两种 ——0.1~0.6A，0~3A； 电压表量程一般有两种 ——0~3V，0~15V。 如图所示：
（A）10分度仪表读数 ） 分度仪表读数
电压表、电流表若用0~3V、0~3A量程， 其最小刻度（精确度）分别为0.1V、 0.1A，为10分度仪表读数，读数规则较 为简单，只需在精确度后加一估读数即可。 即把精确的每一小格在目测分成10份，这 不是精确值而是估读的，看大约所在的位 置
解析： 在甲图中，若选用的量程为0.6A，则最小分度为 0.02A 0.02A，读数应估读到其最小分度的1/2，不是半 1/2 格的舍去，超过半格的读半格，所以读数为0.37A。 若选用的量程为3A，则最小分度为0.1 A，读数应 估读到其最小分度的1/10，所以读数为1.86 A。 在乙图中，若选用的量程为15V，则最小分度为 0.5V，读数应估读到其最小分度的1/5，所以读数 为6.0V。若选用的量程为3V，则最小分度为0.1V， 读数应估读到其最小分度的1/10，所以读数为 1.20V。
练习
读数为：0.40A
读数为：0.50A
练习
读数为：0.22A
读数为：0.51A
练习
如图1-57甲、乙两图为常用的电流表和电压表的 刻度盘，在甲图中如果接入电路的“+”和“-0.6” 两个接线柱，则表的示数为_____，如果接入电路 的是“+”和“-3”两个接线柱，则表的示数为 _____。在乙图中，若选用的量程为0～15 V，则 表的示数为_____，若选用的量程为0～3 V _____ 0 3 V，则 表的示数为_____。
