低压电器习题及答案

低压电器习题及答案一、填空题1、低压电器按照它的职能不同可分为()和()两类由此可知，交流接触器属于()类电器，熔断器属于()类电器2、接触器可分为()和()两类，它们都是由()和()两个主要部分组成，利用电磁铁的()而动作接触器()失压保护功能3、HZ10-100/3是()开关的型号型号中"100"表示额定()，"3"表示()4、用热继电器对电动机进行保护，其整定电流值应由()来确定热继电器可以用来防止电动机因()而损坏，()用来对电动机进行失压保护5、可以用中间继电器来()控制回路的数目中间继电器是把一个输入信号变成为()的继电器6、磁力启动器通常由()、()、()等部分组成7、自动空气开关在电路发生()、()和()等故障时，能自动切断故障电路采用自动空气开关可对电动机实行()保护，因而可以避免电动机因()而引起的故障8、刀开关又简称()，刀开关在分断有负载电路时，其触刀与静夹座间会立即产生()9、中间继电器的结构和原理和()相同，故也称为()继电器其各对触头允许通过的电流是()的，额定电流一般为()10、JW2型行程开关是一种具有()快速动作的()开关11、气囊式时间继电器要调整其延时时间可改变()的大小，进气快则()，反之则()12、电流继电器的吸引线圈应()在主电路中欠电流继电器在主电路通过正常工作电流时，动铁心已经被()，当主电路的电流()其整定电流时，动铁心才被()电流继电器的文字符号是() 13、电动机的正反转控制电路，其实就是()与()电路的组合但在任何时候只允许其中一组电路工作，因此必须进行()，以防止电源()14、"JR16-20/3D"是表示()继电器，"20"表示额定()，"3"表示()，"D"表示()它可以用来对()接法的电动机进行有效的保护15、行程开关既可以用来控制工作台的()长度，又可作为工作台的()位置保护16、交流接触器的()触头额定电流较大，可以用来()大电流的主电路；()触头的额定电流较小，一般为()17、熔断器应()接于被保护的电路中，当电流发生()或()故障时，由于()过大，熔件()而自行熔断，从而将故障电路切断，起到保护作用18、自动空气开关又称()其热脱扣器作()保护用，电磁脱扣机构作()保护用，欠电压脱扣器作()保护用19、热继电器它是利用电流的()效应而动作的它的发热元件应()接于电动机电源回路中20、电压在交流()V，直流()V以下的电器称为低压电源21、电气控制原理图一般分为电源电路、()、()、信号电路及照明电路绘制原理图中各触头位置都应按电路()或电器()时的常态位置画出22、如需要在不同的场所对电动机进行控制，可在控制电路中()联几个启动按钮和()联几个停止按钮23、安装刀开关时，夹座应和()线相连接，触刀应和()线相连接，闸刀手柄向上应为()状态24、倒顺开关又称为()开关，它也是一种()开关，用倒顺开关可控制()容量的异步电动机的正、反转25、SQ是()开关的文字符号，自动空气开关的文字符号是()，中间继电器的文字符号是()26、电力拖动是指()27、闸刀开关一般来说应()装于控制板上，不能()接线时，进出线不能反接，否则在更换熔丝时会发生()事故28、铁壳开关设有联锁机构，它可以保证开关在合闸状态时()不能开启，而当开关盖开启时又不能实现()29、组合开关多用于机床电气控制系统中作()开关用，通常是不带负载操作的，但也能用来()和()小电流的电路30、瓷插式熔断器熔丝熔断后，可更换()投入使用螺旋式熔断器熔丝熔断后应更换()，而不能只更换熔丝管式熔断器熔片熔断后，除更换熔片外，有时还要更换()31、20A以上的交流接触器，通常都转有灭弧罩，用它来迅速熄灭()时所产生的()，以防止()，并使接触器的分断时间()32、热继电器的整定电流值是指热继电器()而不动作时的()电流值二、选择题1、下列电器哪一种不是自动电器()A、组合开关B、直流接触器C、继电器C、热继电器2、接触器的常态是指()A、线圈未通电情况B、线圈带电情况C、触头断开时D、触头动作3、采用交流接触器、按钮等构成的鼠笼式异步电动机直接启动控制电路，在合上电源开关后，电动机启动、停止控制都正常，但转向反了，原因是()A、接触器线圈反相B、控制回路自锁触头有问题C、引入电动机的电源相序错误D、电动机接法不符合铭牌4、由接触器、按钮等构成的电动机直接启动控制回路中，如漏接自锁环节，其后果是()A、电动机无法启动B、电动机只能点动C、电动机启动正常，但无法停机D、电机无法停止5、下列电器不能用来通断主电路的是()A、接触器B、自动空气开关C、刀开关D、热继电器6、在鼠笼式异步电动机反接制动过程中，当电动机转速降至很低时，应立即切断电源，防止()A、损坏电机B、电动机反转C、电动机堵转D、电机失控7、复合按钮在按下时其触头动作情况是()A、常开触头先接通，常闭触头后断开B、常闭触头先断开，常开触头后接通C、常开触头接通与常闭触头断开同时进行8、采用接触器常开触头自锁的控制线路具有()A、过载保护功能B、失压保护功能C、过压保护功能D、欠压保护功能9、接触器的文字符号是()A、KMB、KSC、KTD、KA10、中间继电器的结构及原理与()A、交流接触器相类似B、热继电器相类似C、电流继电器相类似D、电压继电器相类似11、电磁机构的吸力特性与反力特性的配合关系是()A.反力特性曲线应在吸力特性曲线的下方且彼此靠近B.反力特性曲线应在吸力特性曲线的上方且彼此靠近C.反力特性曲线应在远离吸力特性曲线的下方D.反力特性曲线应在远离吸力特性曲线的上方12、关于接触电阻，下列说法中不正确的是()A.由于接触电阻的存在，会导致电压损失B.由于接触电阻的存在，触点的温度降低C.由于接触电阻的存在，触点容易产生熔焊现象D.由于接触电阻的存在，触点工作不可靠13、为了减小接触电阻，下列做法中不正确的是()A.在静铁心的端面上嵌有短路铜环B.加一个触点弹簧C.触点接触面保持清洁D.在触点上镶一块纯银块14、由于电弧的存在，将导致()A.电路的分断时间加长B.电路的分断时间缩短C.电路的分断时间不变D.分断能力提高15、GJ20-160型交流接触器在380V时的额定工作电流为160A，故它在380v时能控制的电动机的功率约为()A.85kWB.100kWC.20kWD.160kW16、在接触器的铭牌上常见到AC3、AC4等字样，它们代表()A.生产厂家代号B.使用类别代号C.国标代号D.电压级别代号17、GJ40-16Q型交流接触器在380V时的额定电流为()A.160AB.40AC.100AD.80A18、交流接触器在不同的额定电压下，额定电流()A.相同B.不相同C.与电压无关D.与电压成正比19、熔断器的额定电流与熔体的额定电流()A.是一回事B.不是一回事C.不清楚20、电压继电器的线圈与电流继电器的线圈相比，特点是()A.电压继电器的线圈与被测电路串联B.电压继电器的线圈匝数多、导线细、电阻大C.电压继电器的线圈匝数少、导线粗、电阻小D.电压继电器的线圈匝数少、导线粗、电阻大21、欲增大电压继电器的返回系数，应采取的办法是()A.减小非磁性垫片的厚度B.增加非磁性垫片的厚度C.增加衔衔铁放后的气隙D.减小吸合后的气隙22、断电延时型时间继电器，它的动合触点为()A.延时闭合的动合触点B.瞬动动合触点C.瞬时闭合延时断开的动合触点D.延时闭合瞬时断开的动合触点23、在延时精度要求不高、电源电压波动较大的场合，应选用()A.空气阻尼式时间继电器B.晶体管式时间继电器C.电动式时间继电器D.上述三种都不合适24、交流电压继电器和直流电压继电器铁心的区别是()A.交流电压继电器的铁心是由彼此绝缘的硅钢片叠压而成，而直流电压继电器的铁心则不是B.直流电压继电器的铁心是由彼此绝缘的硅钢片叠压而成，而交流电压继电器的铁心则不是C.交流电压继电器的铁心是由整块软钢制成，而直流电压继电器的铁心则不是D.交、直流电压继电器的铁心都是由整块软钢制成，但其大小和形状不同25、电压继电器的返回系数是指()A.释放电压与吸合电压的比值B.释放电流与吸合电流的比值C.吸合电压与释放电压的比值D.吸合电流与释放电流的比值26、通电延时型时间继电器，它的动作情况是()A.线圈通电时触点延时动作，断电时触点瞬时动作B.线圈通电时触点瞬时动作，断电时触点延时动作C.线圈通电时触点不动作，断电时触点瞬时动作D.线圈通电时触点不动作，断电时触点延时动作27、低压断路器的两段式保护特性是指()A.过载延时和特大短路的瞬时动作B.过载延时和短路短延时动作C.短路短延时和特大短路的瞬时动作D.过载延时、短路短延时和特大短路瞬时动作28、交流接触器的主触点有()A.5对B.7对C.2对D.3对29、直流接触器的电磁系统包括()A.线圈B.铁心C.衔铁D.上述三种30、下面关于继电器叙述正确的是()A.继电器实质上是一种传递信号的电器B.继电器是能量转换电器C.继电器是电路保护电器D.继电器是一种开关电器31、交流接触器有辅助触头取()A.5对B.2对C.7对D.3对32、行程开关的符号为()A.SKB.SBC.SQD.ST33、电流继电器的符号为()A.KGB.KCC.KMD.KA34、电压继电器的符号为()A.KGB.KSC.KVD.KT35、中间继电器的符号为()A.KVB.KSC.KD.KT三、判断题1、交流接触器通电后如果铁心吸合受阻，将导致线圈烧毁()2、交流接触器铁心端面嵌有短路铜环的目的是保证动、静铁心吸合严密，不发生振动与噪声()3、直流接触器比交流接触器更适用于频繁操作的场合()4、低压断路器又称为自动空气开关()5、只要外加电压不变化，交流电磁铁的吸力在吸合前、后是不变的()6、直流电磁铁励磁电流的大小与行程成正比()7、熔断器的保护特性是反时限的()8、低压断路器具有失压保护的功能()9、一定规格的热继电器，其所装的热元件规格可能是不同的()10、无断相保护装置的热继电器不能对电动机的断相提供保护()11、热继电器的额定电流就是其触点的额定电流()12、热继电器的保护特性是反时限的()13、行程开关、限位开关、终端开关是同一种开关()14、万能转换开关本身带有各种保护()15、主令控制器除了手动式产品外，还有由电动机驱动的产品()16、继电器在整定值下动作时所需的最小电压称为复画度()17、固态继电器是一种无触点的继电器()18、一台额定电压为220V的交流接触器在交流220V和直流220V的电源上均可使用()四、分析题1、试举例说明低压电器的分类情况2、在电动机控制线路中，已装有接触器，为什么还要装电源开关?它们的作用有何不同?3、闸刀开关的熔丝为何不装在电源侧?安装闸刀开关时应注意什么?4、在电动机控制接线中，主电路中装有熔断器，为什么还要加装热继电器?它们各起何作用，能否互相代替?而在电热及照明线路中，为什么只装熔断器而不装热继电器?5、如何选用开启式负荷开关?6、熔断器主要由哪几部分组成?各部分的作用是什么?7、如何正确选用按钮?8、交流接触器主要由哪几部分组成?9、中间继电器与交流接触器有什么区别?什么情况下可用中间继电器代替交流接触器使用?10、热继电器能否作短路保护?为什么?11、某机床主轴电动机的型号为Y132S-4，额定功率为5.5KW，电压380V，电流11.6A，定子绕组采用△接法，起动电流为额定电流的6.5倍若用组合开关作电源开关，用按钮、接触器控制电动机的运行，并需要有短路、过载保护试选择所用的组合开关、按钮、接触器、熔断器及热继电器的型号和规格12、什么是低压电器?13、行程开关的触头动作方式有哪几种?各有什么特点?14、什么是接近开关?它有什么特点?15、气囊式时间继电器有何优缺点?第四章习题答案一、填空题1、控制电器、保护电器、控制、保护2、交流、直流、电磁铁、触头、吸引力、具有3、组合、电流为100A、极数4、电动机的额定电流、过载、不能5、扩大、多个输出信号6、接触器、热继电器、按纽7、短路、过载、失压、无熔断器、熔丝熔断8、闸刀、电9、接触器、接触器式、相同、5A10、双断点、微动11、进气口、延时时间短、延时时间长12、串联、吸合、低于、释放、KA13、正转控制、反转控制、互锁、短路14、热、电流为20A、三相式热继电器、具有差动断相保护机构、三角形15、行程、极限16、主、接通或断开、辅助、5A17、串、短路、严重过载、电流、过热18、自动开关、过载、短路、失压19、热、串20、1000V、1200V21、控制电路、主电路、末通过、末动作22、并、串23、进、出、合闸24、可逆转换、组合、小25、位置、QT、KA26、用电动机来拖动生产机械27、垂直、倒装、触电29、电源、接通、分断30、熔丝、熔断器、熔断器片的封闭管31、主触头断开、电弧、触头烧坏、缩短32、长期工作、最大二、选择题A、A、C、B、C、B、B、B、A、AA、B、A、A、A、B、A、B、B、BB、C、D、A、A、A、B、D、D、AB、C、D、C、C三、判断题×、√、×、√、×、×、×、√、√、××、√、√、√、×、×、√、×四、分析题1、试举例说明低压电器的分类情况答：低压电器按照其动作性质不同，可分为自动电器和非自动电器自动电器是按照某个信号或某个物理量的变化而自动动作的电器如电流继电器依照电流的变化而动作；交流接触器接受控制信号后自动吸合或释放等非自动电器是指通过人力操纵而动作的电器如组合开关、按钮等按照电器的职能不同，可分为控制电器和保护电器控制电器主要用来接通和分断电器及对电器设备进行控制的电路，如开关电器保护电器是用来对电源、线路及机电设备等起保护作用如热继电器可用来防止电动机过负载运行等有些电器既是控制电器也是保护电器另外据工作电压性质不同还可分为交流、直流电器按执行功能不同还可分为有触点电器和无触点电器等2、在电动机控制线路中，已装有接触器，为什么还要装电源开关?它们的作用有何不同? 答：电源开关如铁壳开关、自动空气开关一般不适宜用来频繁操作和远距离控制，而一般的电动机控制都有这方面的要求交流接触器适用于频繁地遥控接通或断开交流主电路，它具有一般电源所不能实现的遥控功能，并具有操作频率高、工作可靠和性能稳定等优点但交流接触器保护功能较差，不具备过载、短路等保护功能，而这些功能又是通常电动机控制回路所必须的一般电源开关，特别是自动空气开关，它的保护机构完善齐全，能对电动机进行有效保护所以需由两者配合使用才能做到控制灵活、保护齐备3、闸刀开关的熔丝为何不装在电源侧?安装闸刀开关时应注意什么?答：如将熔丝装在闸刀开关的电源侧(进线端)，则在闸刀拉开后，因熔丝未和电源分开而仍带电如果要检查或更换熔丝，则必须带电作业，容易造成触电事故为了保障安全，必须将熔丝装于闸刀后面，即负荷侧(出线端)在安装闸刀开关时，除不能将电源侧与负荷侧反接外，一般说闸刀开关必须垂直安装在控制屏或开关板上，接通状态手柄应朝上，不能倒装否则在分断状态的时候，闸刀如有松动落下会造成误接通的可能4、在电动机控制接线中，主电路中装有熔断器，为什么还要加装热继电器?它们各起何作用，能否互相代替?而在电热及照明线路中，为什么只装熔断器而不装热继电器?答：熔断器在电气线路中主要起短路保护和严重过载保护作用，而热继电器主要用于过载保护两者不能互为代用，但可以互为补充如果用熔断器作电动机的过载保护，为了防止电动机在启动过程中熔断器熔断，熔断器熔体的额定电流一般应取电动机额定电流的2.5-3倍，这样即使电动机长时间过负荷50%，熔断器也不会熔断，而电动机可能因长时间过负荷而烧坏所以不能用熔断器作过负载保护而热继电器是利用电流的热效应来工作的，由于热惯性的影响，尽管发生短路时电流很大，也不可能使热继电器立即动作，这样就延长了短路故障的影响时间，对供电系统及用电设备会造成危害所以也不能用热继电器作为短路保护对于电热及照明设备，由于负载的性质不同于电动机的拖动负载，一般来说，它们不会出现过负载现象，所以，一般不装热继电器，而只装熔断器，主要起短路保护作用5、如何选用开启式负荷开关?答：开启式负荷开关的选用：(1)用于照明或电热负载时，负荷开关的额定电流等于或大于被控制电路中各负载额定电流之和(2)用于电动机负载时，开启时负荷开关的额定电流一般为电动机额定电流的3倍而且要将开启式负荷开关接熔丝处用铜导线连接，并在开关出线座后面装设单独的熔断器作为电动机的短路保护6、熔断器主要由哪几部分组成?各部分的作用是什么?答：熔断器主要由熔体、安装熔体的熔管和熔座三部分组成熔体是熔断器的主要部分，起短路保护作用常做成丝状或片状在小电流电路中，常用铅锡合金和锌等低熔点金属做成圆截面熔丝；在大电流电路中则用银、铜等较高熔点的金属作成薄片，便于灭弧熔管是保护熔体的外壳，用耐热绝缘材料制成，在熔体熔断时兼有灭弧作用熔座是熔断器的底座，作用是固定熔管和外接引线7、如何正确选用按钮?答：按钮的选用主要根据以下方面：(1)根据使用场合，选择按钮的型号和型式(2)按工作状态指示和工作情况的要求，选择按钮和指示灯的颜色(3)按控制回路的需要，确定按钮的触点形式和触点的组数(4)按钮用于高温场合时，易使塑料变形老化而导致松动，引起接线螺钉间相碰短路，可在接线螺钉处加套绝缘塑料管来防止短路(5)带指示灯的按钮因灯泡发热，长期使用易使塑料灯罩变形，应降低灯泡电压，延长使用寿命8、交流接触器主要由哪几部分组成?答：交流接触器由以下四部分组成：(1)电磁系统用来操作触头闭合与分断它包括静铁芯、吸引线圈、动铁芯(衔铁)铁芯用硅钢片叠成，以减少铁芯中的铁损耗，在铁芯端部极面上装有短路环，其作用是消除交流电磁铁在吸合时产生的振动和噪音(2)触点系统起着接通和分断电路的作用它包括主触点和辅助触点通常主触点用于通断电流较大的主电路，辅助触点用于通断小电流的控制电路(3)灭弧装置起着熄灭电弧的作用(4)其他部件主要包括恢复弹簧、缓冲弹簧、触点压力弹簧、传动机构及外壳等9、中间继电器与交流接触器有什么区别?什么情况下可用中间继电器代替交流接触器使用? 答：中间继电器与交流接触器的区别有以下几点：(1)功能不同交流接触器可直接用来接通和切断带有负载的交流电路；中间接触器主要用来反映控制信号(2)结构不同交流接触器一般带有灭弧装置，中间继电器则没有(3)触头不同交流接触器的触头有主、辅之分，而中间继电器的触头没有主、辅之分，且数量较多中间继电器与交流接触器的原理相同，但触头容量较小，一般不超过5A；对于电动机额定电流不超过5A的电气控制系统，可以代替交流接触器使用10、热继电器能否作短路保护?为什么?答：热继电器不能作短路保护因为热继电器主双金属片受热膨胀的热惯性及操作机构传递信号的惰性原因，使热继电器从过载开始到触头动作需要一定的时间，也就是说，即使电动机严重过载甚至短路，热继电器也不会瞬时动作，因此热继电器不能用作短路保护11、某机床主轴电动机的型号为Y132S-4，额定功率为5.5KW，电压380V，电流11.6A，定子绕组采用△接法，起动电流为额定电流的6.5倍若用组合开关作电源开关，用按钮、接触器控制电动机的运行，并需要有短路、过载保护试选择所用的组合开关、按钮、接触器、熔断器及热继电器的型号和规格答：组合开关的选用HZ10-25型接触器的选用CJ10-20型或CJ20-25型按钮的选择：选用LA19-11型，红、绿各一只熔断器的选择：故选取熔体额定电流为：，选用RL1-60/25型熔断器热继电器的选择：选用JR16-20/3D或JR16B-20/3D12、什么是低压电器?答：电器在实际电路中的工作电压有高低之分，工作于不同电压下的电器可分为高压电器和低压电器两大类，凡工作在交流电压1200V及以下，或直流电压1500V及以下电路中的电器称为低压电器13、行程开关的触头动作方式有哪几种?各有什么特点?答：行程开关的触头动作方式有蠕动型和瞬动型两种蠕动型的触头结构与按钮相似，这种行程开关的结构简单，价格便宜，但触头的分合速度取决于生产机械挡铁的移动速度，易产生电弧灼伤触头，减少触头的使用寿命，也影响动作的可靠性及行程的控制精度瞬动型触头具有快速换接动作机构，触头的动作速度与挡铁的移动速度无关，性能优于蠕动型14、什么是接近开关?它有什么特点?答：接近开关又称无触点位置开关，是一种与运动部件无机械接触而能操作的位置开关当运动的物体靠近开关到一定位置时，开关发出信号，达到行程控制、计数及自动控制的作用与行程开关相比，接近开关具有定位精度高、工作可靠、寿命长、操作频率高以及能适应恶劣工作环境等优点但接近开关在使用时，一般需要有触点继电器作为输出器。

低压电工技能考试题目与答案

低压电工技能考试题目与答案一、选择题（每题5分，共25分）1. 低压电器按其动作方式分类，下列哪一种属于自动切换电器？（A）A. 接触器B. 断路器C. 磁力启动器D. 按钮2. 低压断路器在电路中的作用是（B）。

A. 控制电动机的启动B. 保护电路C. 控制电路D. 启动和保护电路3. 低压电工作业要求作业人员具备必要的（C）。

A. 文化程度B. 工作经验C. 安全知识和技能D. 机械操作能力4. 低压电器按其动作方式分类，下列哪一种属于手动切换电器？（D）A. 接触器B. 断路器C. 磁力启动器D. 按钮5. 三相异步电动机的启动方式有多种，下列哪种启动方式最简单？（A）A. 直接启动B. 星三角启动C. 自耦减压启动D. 变频启动二、判断题（每题5分，共25分）1. 低压电工作业必须由取得低压电工操作证的人员操作。

（A）2. 低压电器按其动作方式分类，接触器属于手动切换电器。

（B）3. 低压断路器在电路中的作用是控制电动机的启动。

（B）4. 低压电器按其动作方式分类，接触器属于自动切换电器。

（A）5. 三相异步电动机的启动方式中，星三角启动是最简单的启动方式。

（A）三、简答题（每题10分，共30分）1. 简述低压电工作业的安全注意事项。

答：低压电工作业的安全注意事项包括但不限于以下几点：- 操作前应认真检查设备及工具，确认安全可靠；- 操作时应穿戴好个人防护装备，如绝缘手套、绝缘鞋等；- 确保作业现场干净整洁，无易燃易爆物品；- 操作过程中应遵守操作规程，严禁私拉乱接；- 遇到问题应立即停止操作，寻求专业人员帮助；- 操作完毕后应进行现场清理，确认无安全隐患后离开。

2. 简述低压电器按其动作方式分类及其特点。

答：低压电器按其动作方式分类主要有以下几种：- 手动切换电器：如按钮、开关等，需要人工操作才能实现切换；- 自动切换电器：如接触器、继电器等，根据电路或设备状态自动实现切换；- 保护电器：如断路器、熔断器等，主要用于保护电路和设备，当电路发生故障时自动断开电路；- 控制电器：如磁力启动器、控制器等，用于控制电路和设备的启动、停止等操作。

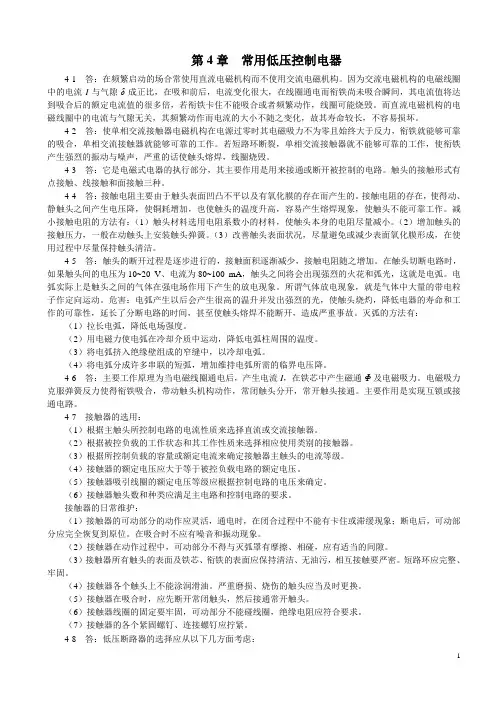

常用低压控制电器课后习题答案

第4章常用低压控制电器4-1 答：在频繁启动的场合常使用直流电磁机构而不使用交流电磁机构。

因为交流电磁机构的电磁线圈中的电流I与气隙δ成正比，在吸和前后，电流变化很大，在线圈通电而衔铁尚未吸合瞬间，其电流值将达到吸合后的额定电流值的很多倍，若衔铁卡住不能吸合或者频繁动作，线圈可能烧毁。

而直流电磁机构的电磁线圈中的电流与气隙无关，其频繁动作而电流的大小不随之变化，故其寿命较长，不容易损坏。

4-2 答：使单相交流接触器电磁机构在电源过零时其电磁吸力不为零且始终大于反力，衔铁就能够可靠的吸合，单相交流接触器就能够可靠的工作。

若短路环断裂，单相交流接触器就不能够可靠的工作，使衔铁产生强烈的振动与噪声，严重的话使触头熔焊，线圈烧毁。

4-3 答：它是电磁式电器的执行部分，其主要作用是用来接通或断开被控制的电路。

触头的接触形式有点接触、线接触和面接触三种。

4-4 答：接触电阻主要由于触头表面凹凸不平以及有氧化膜的存在而产生的。

接触电阻的存在，使得动、静触头之间产生电压降，使铜耗增加，也使触头的温度升高，容易产生熔焊现象，使触头不能可靠工作。

减小接触电阻的方法有：（1）触头材料选用电阻系数小的材料，使触头本身的电阻尽量减小。

（2）增加触头的接触压力，一般在动触头上安装触头弹簧。

（3）改善触头表面状况，尽量避免或减少表面氧化膜形成，在使用过程中尽量保持触头清洁。

4-5 答：触头的断开过程是逐步进行的，接触面积逐渐减少，接触电阻随之增加。

在触头切断电路时，如果触头间的电压为10~20 V、电流为80~100 mA，触头之间将会出现强烈的火花和弧光，这就是电弧。

电弧实际上是触头之间的气体在强电场作用下产生的放电现象。

所谓气体放电现象，就是气体中大量的带电粒子作定向运动。

危害：电弧产生以后会产生很高的温升并发出强烈的光，使触头烧灼，降低电器的寿命和工作的可靠性，延长了分断电路的时间，甚至使触头熔焊不能断开，造成严重事故。

现代电气控制第一章低压电器2.答案

3）组合开关组合开关又称转换开关。在电气控制线路中，常被作为电源引入的开关，可以用它来直接启动或停止小功率电动机或使电动机正反转等。
4）低压断路器(Automatic Circuit Breaker) 低压断路器俗称自动空气开关，是低压配电网中的主要电器开关之一，可自动切断电路，具有短路、过载、过流、欠压保护等，须手动复位。允许操作的次数较低，不适宜频繁操作。
设计一个K值的整定电路
4、参数
额定参数：
KV
V额 I额（线圈、触点）
动作参数：
V
衔铁刚产生动作时的值
整定值：
根据要求对动作的人为调
KV
整值，吸合/释放值。
各类继电器
二、各类继电器
1、电磁式继电器结构：电磁系统、触头系统和释放弹簧等组成。工作原理：同接触器。
为什么要有释放弹簧（反力弹簧）？
I < KI
KI KI
线圈
常开触点常闭触点
(b) 欠流继电器符号
I > KI
KI KI
线圈
常开触点常闭触点
(a) 过流继电器符号
图 1.17 电流继电器符号
U < KV
KV KV
线圈
常开触点常闭触点
(b) 欠压继电器符号
U > KV
KV KV
线圈
常开触点常闭触点
(a) 过压继电器符号
图 1.18 电压继电器符号
低压断路器图形文字符号
低压断路器的选用： 1）根据电气装置的要求确定低压断路器的类型，如万能式、塑料外壳式等。 2）低压断路器的额定电压和额定电流应不小于电路的正常工作电压和工作电流。 3）低压断路器的额定电流包括三部分的额定电流: 一是断路器主触头的额定电流;二是电磁脱扣器的额定电流，整定电流应大于负载电路正常工作时的峰值电流（如电动机的启动电流很大）;三是热脱扣器的额定电流，整定成与所控制电动机的额定电流或负载额定电流一致。

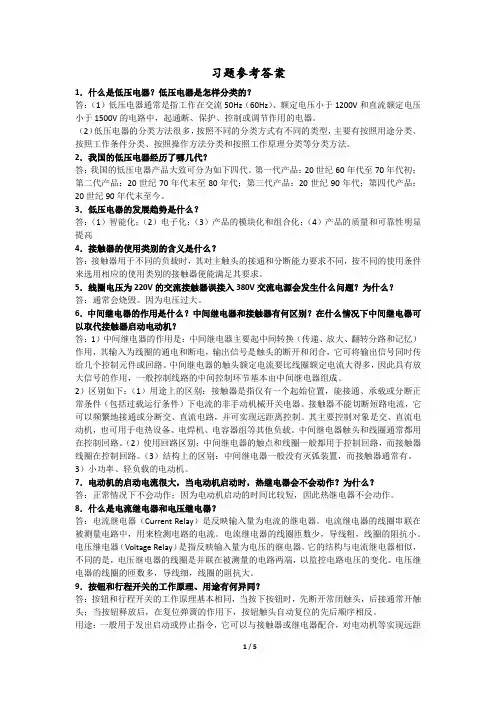

第一篇_习题参考答案

习题参考答案1．什么是低压电器？低压电器是怎样分类的？答：（1）低压电器通常是指工作在交流50Hz（60Hz）、额定电压小于1200V和直流额定电压小于1500V的电路中，起通断、保护、控制或调节作用的电器。

（2）低压电器的分类方法很多，按照不同的分类方式有不同的类型，主要有按照用途分类、按照工作条件分类、按照操作方法分类和按照工作原理分类等分类方法。

2．我国的低压电器经历了哪几代？答：我国的低压电器产品大致可分为如下四代。

第一代产品：20世纪60年代至70年代初；第二代产品：20世纪70年代末至80年代；第三代产品：20世纪90年代；第四代产品：20世纪90年代末至今。

3．低压电器的发展趋势是什么？答：（1）智能化；（2）电子化；（3）产品的模块化和组合化；（4）产品的质量和可靠性明显提高4．接触器的使用类别的含义是什么？答：接触器用于不同的负载时，其对主触头的接通和分断能力要求不同，按不同的使用条件来选用相应的使用类别的接触器便能满足其要求。

5．线圈电压为220V的交流接触器误接入380V交流电源会发生什么问题？为什么？答：通常会烧毁。

因为电压过大。

6．中间继电器的作用是什么？中间继电器和接触器有何区别？在什么情况下中间继电器可以取代接触器启动电动机？答：1）中间继电器的作用是：中间继电器主要起中间转换（传递、放大、翻转分路和记忆）作用，其输入为线圈的通电和断电，输出信号是触头的断开和闭合，它可将输出信号同时传给几个控制元件或回路。

中间继电器的触头额定电流要比线圈额定电流大得多，因此具有放大信号的作用，一般控制线路的中间控制环节基本由中间继电器组成。

2）区别如下：（1）用途上的区别：接触器是指仅有一个起始位置，能接通、承载或分断正常条件（包括过载运行条件）下电流的非手动机械开关电器。

接触器不能切断短路电流，它可以频繁地接通或分断交、直流电路，并可实现远距离控制。

其主要控制对象是交、直流电动机，也可用于电热设备、电焊机、电容器组等其他负载。

低压电工考试习题与答案解析

低压电工考试习题与答案解析
一、选择题
1. 以下哪个不属于低压电器？
A. 断路器
B. 接触器
C. 变压器
D. 继电器
【答案】C
2. 低压断路器按灭弧原理分为几种？
A. 1种
B. 2种
C. 3种
D. 4种
【答案】C
3. 低压断路器的额定电流是指？
A. 断路器能长时间承受的最大电流
B. 断路器能短时间承受的最大电流
C. 断路器能断开的最大电流
D. 断路器能接通的最大电流
【答案】A
二、判断题
1. 低压电器包括断路器、接触器、变压器和继电器等。

（）
【答案】×（错误）
2. 低压断路器按照灭弧原理可以分为三种，分别是磁吹断路器、真空断路器和SF6断路器。

（）
【答案】√（正确）
三、简答题
1. 简述低压电器的分类及作用。

【答案】低压电器主要包括断路器、接触器、继电器和变压器等。

断路器用于保护电路，接触器用于控制电路，继电器用于放大信号和自动控制，变压器用于改变电压。

2. 低压断路器的工作原理是什么？
【答案】低压断路器的工作原理主要是通过电磁力或者热效应来实现断开电路。

当电路中的电流超过断路器的额定电流时，断路器中的灭弧装置会产生电弧，电弧会迅速蔓延，使得断路器的触点分离，从而达到切断电路的目的。

低压电工考试习题与答案解析

低压电工考试习题与答案解析一、选择题1. 低压电工必须具备的基本知识包括：A. 电路基本理论和电气工程基础知识B. 电器设备的安装和维修方法C. 电气事故的预防和应急处理措施D. 以上都是正确答案：D2. 低压配电室的通风设备主要用于：A. 保持室内空气清新B. 防止设备过热C. 防止气体积聚引发爆炸D. 以上都是正确答案：D3. 低压电工在安装电气设备时应注意的事项包括：A. 检查设备的绝缘性能B. 确保设备与电源的正确连接C. 使用合适的工具和安全设备D. 以上都是正确答案：D二、判断题1. 低压电工应具备一定的安全意识和防范能力。

正确答案：√2. 低压电工可以在没有任何培训的情况下进行电气设备的安装和维修。

正确答案：×3. 低压电工在处理电气事故时应立即采取救援措施，确保人员安全。

正确答案：√三、问答题1. 低压电工在日常工作中可能遇到的安全隐患有哪些？应如何预防和处理？答：低压电工可能遇到的安全隐患包括电击、触电、设备过热等。

预防和处理的方法包括正确使用绝缘工具，保持设备通风良好，定期检查设备绝缘性能等。

2. 低压电工在进行电气设备维修时应注意哪些事项？答：低压电工在进行电气设备维修时应注意切断电源，使用绝缘工具，遵循正确的操作步骤，确保自身安全，并保证设备维修质量。

3. 低压电工的工作职责是什么？答：低压电工的工作职责包括安装、维修和调试低压电气设备，确保设备正常运行，预防和处理电气事故，并参与相关安全培训和演练活动。

以上是关于低压电工考试题与答案解析的内容。

希望对您有帮助！。

【电气控制与PLC】课后习题及答案解读

第一章参考答案1．什么是低压电器？低压电器是怎样分类的？答：（1）低压电器通常是指工作在交流50Hz（60Hz）、额定电压小于1200V和直流额定电压小于1500V的电路中，起通断、保护、控制或调节作用的电器。

2．什么是额定电流？什么是约定发热电流？两者有什么区别？答：（1）额定工作电流：在规定的条件下，保证电器正常工作的电流。

（2）约定发热电流：在规定的条件下实验，电器在8小时工作制下，各部件的温升不超过极限数值时所承载的最大电流。

额定电流通常是持续工作的条件下，而约定发热电流是在8小时工作制下，后者大于前者。

3．我国的低压电器经历了哪几代？答：我国的低压电器产品大致可分为如下四代。

第一代产品：20世纪60年代至70年代初；第二代产品：20世纪70年代末至80年代；第三代产品：20世纪90年代；第四代产品：20世纪90年代末至今。

4．低压电器的发展趋势是什么？答：（1）智能化（2）电子化（3）产品的模块化和组合化（4）产品的质量和可靠性明显提高5．防止触电有哪些措施？答：(1) 防止接触带电部件常见的安全措施有绝缘、屏护和安全间距。

(2) 防止电气设备漏电伤人(3) 采用安全电压(4) 使用漏电保护装置(5) 合理使用防护用具(6) 加强安全用电管理6．接地有哪些种类？保护接地有哪些形式？答：按照接地的目的可将接地分为如下几类：①工作接地。

②保护接地，也称安全接地。

③过电压保护接地。

④防静电接地。

7．保护接地要注意哪些问题？工作接地要注意哪些问题？答：保护接地要注意的问题：①电气设备都应有专门的保护导线接线端子（保护接线端子），并用‘’符号标记，也可用黄绿色标记。

不允许用螺丝在外壳、底盘等代替保护接地端子。

②保护接地线用粗而短的黄绿线连接到保护接地端子排上，接地排要接入大地，接地电阻要小于。

(完整版)低压电器习题及答案

低压电器习题及答案一、填空题1、低压电器按照它的职能不同可分为()和()两类由此可知，交流接触器属于()类电器，熔断器属于()类电器2、接触器可分为()和()两类，它们都是由()和()两个主要部分组成，利用电磁铁的()而动作接触器()失压保护功能3、HZ10-100/3是()开关的型号型号中"100"表示额定()，"3"表示()4、用热继电器对电动机进行保护，其整定电流值应由()来确定热继电器可以用来防止电动机因()而损坏，()用来对电动机进行失压保护5、可以用中间继电器来()控制回路的数目中间继电器是把一个输入信号变成为()的继电器6、磁力启动器通常由()、()、()等部分组成7、自动空气开关在电路发生()、()和()等故障时，能自动切断故障电路采用自动空气开关可对电动机实行()保护，因而可以避免电动机因()而引起的故障8、刀开关又简称()，刀开关在分断有负载电路时，其触刀与静夹座间会立即产生()9、中间继电器的结构和原理和()相同，故也称为()继电器其各对触头允许通过的电流是()的，额定电流一般为()10、JW2型行程开关是一种具有()快速动作的()开关11、气囊式时间继电器要调整其延时时间可改变()的大小，进气快则()，反之则()12、电流继电器的吸引线圈应()在主电路中欠电流继电器在主电路通过正常工作电流时，动铁心已经被()，当主电路的电流()其整定电流时，动铁心才被()电流继电器的文字符号是() 13、电动机的正反转控制电路，其实就是()与()电路的组合但在任何时候只允许其中一组电路工作，因此必须进行()，以防止电源()14、"JR16-20/3D"是表示()继电器，"20"表示额定()，"3"表示()，"D"表示()它可以用来对()接法的电动机进行有效的保护15、行程开关既可以用来控制工作台的()长度，又可作为工作台的()位置保护16、交流接触器的()触头额定电流较大，可以用来()大电流的主电路；()触头的额定电流较小，一般为()17、熔断器应()接于被保护的电路中，当电流发生()或()故障时，由于()过大，熔件()而自行熔断，从而将故障电路切断，起到保护作用18、自动空气开关又称()其热脱扣器作()保护用，电磁脱扣机构作()保护用，欠电压脱扣器作()保护用19、热继电器它是利用电流的()效应而动作的它的发热元件应()接于电动机电源回路中20、电压在交流()V，直流()V以下的电器称为低压电源21、电气控制原理图一般分为电源电路、()、()、信号电路及照明电路绘制原理图中各触头位置都应按电路()或电器()时的常态位置画出22、如需要在不同的场所对电动机进行控制，可在控制电路中()联几个启动按钮和()联几个停止按钮23、安装刀开关时，夹座应和()线相连接，触刀应和()线相连接，闸刀手柄向上应为()状态24、倒顺开关又称为()开关，它也是一种()开关，用倒顺开关可控制()容量的异步电动机的正、反转25、SQ是()开关的文字符号，自动空气开关的文字符号是()，中间继电器的文字符号是()26、电力拖动是指()27、闸刀开关一般来说应()装于控制板上，不能()接线时，进出线不能反接，否则在更换熔丝时会发生()事故28、铁壳开关设有联锁机构，它可以保证开关在合闸状态时()不能开启，而当开关盖开启时又不能实现()29、组合开关多用于机床电气控制系统中作()开关用，通常是不带负载操作的，但也能用来()和()小电流的电路30、瓷插式熔断器熔丝熔断后，可更换()投入使用螺旋式熔断器熔丝熔断后应更换()，而不能只更换熔丝管式熔断器熔片熔断后，除更换熔片外，有时还要更换()31、20A以上的交流接触器，通常都转有灭弧罩，用它来迅速熄灭()时所产生的()，以防止()，并使接触器的分断时间()32、热继电器的整定电流值是指热继电器()而不动作时的()电流值二、选择题1、下列电器哪一种不是自动电器()A、组合开关B、直流接触器C、继电器C、热继电器2、接触器的常态是指()A、线圈未通电情况B、线圈带电情况C、触头断开时D、触头动作3、采用交流接触器、按钮等构成的鼠笼式异步电动机直接启动控制电路，在合上电源开关后，电动机启动、停止控制都正常，但转向反了，原因是()A、接触器线圈反相B、控制回路自锁触头有问题C、引入电动机的电源相序错误D、电动机接法不符合铭牌4、由接触器、按钮等构成的电动机直接启动控制回路中，如漏接自锁环节，其后果是()A、电动机无法启动B、电动机只能点动C、电动机启动正常，但无法停机D、电机无法停止5、下列电器不能用来通断主电路的是()A、接触器B、自动空气开关C、刀开关D、热继电器6、在鼠笼式异步电动机反接制动过程中，当电动机转速降至很低时，应立即切断电源，防止()A、损坏电机B、电动机反转C、电动机堵转D、电机失控7、复合按钮在按下时其触头动作情况是()A、常开触头先接通，常闭触头后断开B、常闭触头先断开，常开触头后接通C、常开触头接通与常闭触头断开同时进行8、采用接触器常开触头自锁的控制线路具有()A、过载保护功能B、失压保护功能C、过压保护功能D、欠压保护功能9、接触器的文字符号是()A、KMB、KSC、KTD、KA10、中间继电器的结构及原理与()A、交流接触器相类似B、热继电器相类似C、电流继电器相类似D、电压继电器相类似11、电磁机构的吸力特性与反力特性的配合关系是()A.反力特性曲线应在吸力特性曲线的下方且彼此靠近B.反力特性曲线应在吸力特性曲线的上方且彼此靠近C.反力特性曲线应在远离吸力特性曲线的下方D.反力特性曲线应在远离吸力特性曲线的上方12、关于接触电阻，下列说法中不正确的是()A.由于接触电阻的存在，会导致电压损失B.由于接触电阻的存在，触点的温度降低C.由于接触电阻的存在，触点容易产生熔焊现象D.由于接触电阻的存在，触点工作不可靠13、为了减小接触电阻，下列做法中不正确的是()A.在静铁心的端面上嵌有短路铜环B.加一个触点弹簧C.触点接触面保持清洁D.在触点上镶一块纯银块14、由于电弧的存在，将导致()A.电路的分断时间加长B.电路的分断时间缩短C.电路的分断时间不变D.分断能力提高15、GJ20-160型交流接触器在380V时的额定工作电流为160A，故它在380v时能控制的电动机的功率约为()A.85kWB.100kWC.20kWD.160kW16、在接触器的铭牌上常见到AC3、AC4等字样，它们代表()A.生产厂家代号B.使用类别代号C.国标代号D.电压级别代号17、GJ40-16Q型交流接触器在380V时的额定电流为()A.160AB.40AC.100AD.80A18、交流接触器在不同的额定电压下，额定电流()A.相同B.不相同C.与电压无关D.与电压成正比19、熔断器的额定电流与熔体的额定电流()A.是一回事B.不是一回事C.不清楚20、电压继电器的线圈与电流继电器的线圈相比，特点是()A.电压继电器的线圈与被测电路串联B.电压继电器的线圈匝数多、导线细、电阻大C.电压继电器的线圈匝数少、导线粗、电阻小D.电压继电器的线圈匝数少、导线粗、电阻大21、欲增大电压继电器的返回系数，应采取的办法是()A.减小非磁性垫片的厚度B.增加非磁性垫片的厚度C.增加衔衔铁放后的气隙D.减小吸合后的气隙22、断电延时型时间继电器，它的动合触点为()A.延时闭合的动合触点B.瞬动动合触点C.瞬时闭合延时断开的动合触点D.延时闭合瞬时断开的动合触点23、在延时精度要求不高、电源电压波动较大的场合，应选用()A.空气阻尼式时间继电器B.晶体管式时间继电器C.电动式时间继电器D.上述三种都不合适24、交流电压继电器和直流电压继电器铁心的区别是()A.交流电压继电器的铁心是由彼此绝缘的硅钢片叠压而成，而直流电压继电器的铁心则不是B.直流电压继电器的铁心是由彼此绝缘的硅钢片叠压而成，而交流电压继电器的铁心则不是C.交流电压继电器的铁心是由整块软钢制成，而直流电压继电器的铁心则不是D.交、直流电压继电器的铁心都是由整块软钢制成，但其大小和形状不同25、电压继电器的返回系数是指()A.释放电压与吸合电压的比值B.释放电流与吸合电流的比值C.吸合电压与释放电压的比值D.吸合电流与释放电流的比值26、通电延时型时间继电器，它的动作情况是()A.线圈通电时触点延时动作，断电时触点瞬时动作B.线圈通电时触点瞬时动作，断电时触点延时动作C.线圈通电时触点不动作，断电时触点瞬时动作D.线圈通电时触点不动作，断电时触点延时动作27、低压断路器的两段式保护特性是指()A.过载延时和特大短路的瞬时动作B.过载延时和短路短延时动作C.短路短延时和特大短路的瞬时动作D.过载延时、短路短延时和特大短路瞬时动作28、交流接触器的主触点有()A.5对B.7对C.2对D.3对29、直流接触器的电磁系统包括()A.线圈B.铁心C.衔铁D.上述三种30、下面关于继电器叙述正确的是()A.继电器实质上是一种传递信号的电器B.继电器是能量转换电器C.继电器是电路保护电器D.继电器是一种开关电器31、交流接触器有辅助触头取()A.5对B.2对C.7对D.3对32、行程开关的符号为()A.SKB.SBC.SQD.ST33、电流继电器的符号为()A.KGB.KCC.KMD.KA34、电压继电器的符号为()A.KGB.KSC.KVD.KT35、中间继电器的符号为()A.KVB.KSC.KD.KT三、判断题1、交流接触器通电后如果铁心吸合受阻，将导致线圈烧毁()2、交流接触器铁心端面嵌有短路铜环的目的是保证动、静铁心吸合严密，不发生振动与噪声()3、直流接触器比交流接触器更适用于频繁操作的场合()4、低压断路器又称为自动空气开关()5、只要外加电压不变化，交流电磁铁的吸力在吸合前、后是不变的()6、直流电磁铁励磁电流的大小与行程成正比()7、熔断器的保护特性是反时限的()8、低压断路器具有失压保护的功能()9、一定规格的热继电器，其所装的热元件规格可能是不同的()10、无断相保护装置的热继电器不能对电动机的断相提供保护()11、热继电器的额定电流就是其触点的额定电流()12、热继电器的保护特性是反时限的()13、行程开关、限位开关、终端开关是同一种开关()14、万能转换开关本身带有各种保护()15、主令控制器除了手动式产品外，还有由电动机驱动的产品()16、继电器在整定值下动作时所需的最小电压称为复画度()17、固态继电器是一种无触点的继电器()18、一台额定电压为220V的交流接触器在交流220V和直流220V的电源上均可使用()四、分析题1、试举例说明低压电器的分类情况2、在电动机控制线路中，已装有接触器，为什么还要装电源开关?它们的作用有何不同?3、闸刀开关的熔丝为何不装在电源侧?安装闸刀开关时应注意什么?4、在电动机控制接线中，主电路中装有熔断器，为什么还要加装热继电器?它们各起何作用，能否互相代替?而在电热及照明线路中，为什么只装熔断器而不装热继电器?5、如何选用开启式负荷开关?6、熔断器主要由哪几部分组成?各部分的作用是什么?7、如何正确选用按钮?8、交流接触器主要由哪几部分组成?9、中间继电器与交流接触器有什么区别?什么情况下可用中间继电器代替交流接触器使用?10、热继电器能否作短路保护?为什么?11、某机床主轴电动机的型号为Y132S-4，额定功率为5.5KW，电压380V，电流11.6A，定子绕组采用△接法，起动电流为额定电流的6.5倍若用组合开关作电源开关，用按钮、接触器控制电动机的运行，并需要有短路、过载保护试选择所用的组合开关、按钮、接触器、熔断器及热继电器的型号和规格12、什么是低压电器?13、行程开关的触头动作方式有哪几种?各有什么特点?14、什么是接近开关?它有什么特点?15、气囊式时间继电器有何优缺点?第四章习题答案一、填空题1、控制电器、保护电器、控制、保护2、交流、直流、电磁铁、触头、吸引力、具有3、组合、电流为100A、极数4、电动机的额定电流、过载、不能5、扩大、多个输出信号6、接触器、热继电器、按纽7、短路、过载、失压、无熔断器、熔丝熔断8、闸刀、电9、接触器、接触器式、相同、5A10、双断点、微动11、进气口、延时时间短、延时时间长12、串联、吸合、低于、释放、KA13、正转控制、反转控制、互锁、短路14、热、电流为20A、三相式热继电器、具有差动断相保护机构、三角形15、行程、极限16、主、接通或断开、辅助、5A17、串、短路、严重过载、电流、过热18、自动开关、过载、短路、失压19、热、串20、1000V、1200V21、控制电路、主电路、末通过、末动作22、并、串23、进、出、合闸24、可逆转换、组合、小25、位置、QT、KA26、用电动机来拖动生产机械27、垂直、倒装、触电29、电源、接通、分断30、熔丝、熔断器、熔断器片的封闭管31、主触头断开、电弧、触头烧坏、缩短32、长期工作、最大二、选择题A、A、C、B、C、B、B、B、A、AA、B、A、A、A、B、A、B、B、BB、C、D、A、A 、A、B、D、D、AB、C、D、C、C三、判断题×、√、×、√、×、×、×、√、√、××、√、√、√、×、×、√、×四、分析题1、试举例说明低压电器的分类情况答：低压电器按照其动作性质不同，可分为自动电器和非自动电器自动电器是按照某个信号或某个物理量的变化而自动动作的电器如电流继电器依照电流的变化而动作；交流接触器接受控制信号后自动吸合或释放等非自动电器是指通过人力操纵而动作的电器如组合开关、按钮等按照电器的职能不同，可分为控制电器和保护电器控制电器主要用来接通和分断电器及对电器设备进行控制的电路，如开关电器保护电器是用来对电源、线路及机电设备等起保护作用如热继电器可用来防止电动机过负载运行等有些电器既是控制电器也是保护电器另外据工作电压性质不同还可分为交流、直流电器按执行功能不同还可分为有触点电器和无触点电器等2、在电动机控制线路中，已装有接触器，为什么还要装电源开关?它们的作用有何不同?答：电源开关如铁壳开关、自动空气开关一般不适宜用来频繁操作和远距离控制，而一般的电动机控制都有这方面的要求交流接触器适用于频繁地遥控接通或断开交流主电路，它具有一般电源所不能实现的遥控功能，并具有操作频率高、工作可靠和性能稳定等优点但交流接触器保护功能较差，不具备过载、短路等保护功能，而这些功能又是通常电动机控制回路所必须的一般电源开关，特别是自动空气开关，它的保护机构完善齐全，能对电动机进行有效保护所以需由两者配合使用才能做到控制灵活、保护齐备3、闸刀开关的熔丝为何不装在电源侧?安装闸刀开关时应注意什么?答：如将熔丝装在闸刀开关的电源侧(进线端)，则在闸刀拉开后，因熔丝未和电源分开而仍带电如果要检查或更换熔丝，则必须带电作业，容易造成触电事故为了保障安全，必须将熔丝装于闸刀后面，即负荷侧(出线端)在安装闸刀开关时，除不能将电源侧与负荷侧反接外，一般说闸刀开关必须垂直安装在控制屏或开关板上，接通状态手柄应朝上，不能倒装否则在分断状态的时候，闸刀如有松动落下会造成误接通的可能4、在电动机控制接线中，主电路中装有熔断器，为什么还要加装热继电器?它们各起何作用，能否互相代替?而在电热及照明线路中，为什么只装熔断器而不装热继电器?答：熔断器在电气线路中主要起短路保护和严重过载保护作用，而热继电器主要用于过载保护两者不能互为代用，但可以互为补充如果用熔断器作电动机的过载保护，为了防止电动机在启动过程中熔断器熔断，熔断器熔体的额定电流一般应取电动机额定电流的2.5-3倍，这样即使电动机长时间过负荷50%，熔断器也不会熔断，而电动机可能因长时间过负荷而烧坏所以不能用熔断器作过负载保护而热继电器是利用电流的热效应来工作的，由于热惯性的影响，尽管发生短路时电流很大，也不可能使热继电器立即动作，这样就延长了短路故障的影响时间，对供电系统及用电设备会造成危害所以也不能用热继电器作为短路保护对于电热及照明设备，由于负载的性质不同于电动机的拖动负载，一般来说，它们不会出现过负载现象，所以，一般不装热继电器，而只装熔断器，主要起短路保护作用5、如何选用开启式负荷开关?答：开启式负荷开关的选用：(1)用于照明或电热负载时，负荷开关的额定电流等于或大于被控制电路中各负载额定电流之和(2)用于电动机负载时，开启时负荷开关的额定电流一般为电动机额定电流的3倍而且要将开启式负荷开关接熔丝处用铜导线连接，并在开关出线座后面装设单独的熔断器作为电动机的短路保护6、熔断器主要由哪几部分组成?各部分的作用是什么?答：熔断器主要由熔体、安装熔体的熔管和熔座三部分组成熔体是熔断器的主要部分，起短路保护作用常做成丝状或片状在小电流电路中，常用铅锡合金和锌等低熔点金属做成圆截面熔丝；在大电流电路中则用银、铜等较高熔点的金属作成薄片，便于灭弧熔管是保护熔体的外壳，用耐热绝缘材料制成，在熔体熔断时兼有灭弧作用熔座是熔断器的底座，作用是固定熔管和外接引线7、如何正确选用按钮?答：按钮的选用主要根据以下方面：(1)根据使用场合，选择按钮的型号和型式(2)按工作状态指示和工作情况的要求，选择按钮和指示灯的颜色(3)按控制回路的需要，确定按钮的触点形式和触点的组数(4)按钮用于高温场合时，易使塑料变形老化而导致松动，引起接线螺钉间相碰短路，可在接线螺钉处加套绝缘塑料管来防止短路(5)带指示灯的按钮因灯泡发热，长期使用易使塑料灯罩变形，应降低灯泡电压，延长使用寿命8、交流接触器主要由哪几部分组成?答：交流接触器由以下四部分组成：(1)电磁系统用来操作触头闭合与分断它包括静铁芯、吸引线圈、动铁芯(衔铁)铁芯用硅钢片叠成，以减少铁芯中的铁损耗，在铁芯端部极面上装有短路环，其作用是消除交流电磁铁在吸合时产生的振动和噪音(2)触点系统起着接通和分断电路的作用它包括主触点和辅助触点通常主触点用于通断电流较大的主电路，辅助触点用于通断小电流的控制电路(3)灭弧装置起着熄灭电弧的作用(4)其他部件主要包括恢复弹簧、缓冲弹簧、触点压力弹簧、传动机构及外壳等9、中间继电器与交流接触器有什么区别?什么情况下可用中间继电器代替交流接触器使用?答：中间继电器与交流接触器的区别有以下几点：(1)功能不同交流接触器可直接用来接通和切断带有负载的交流电路；中间接触器主要用来反映控制信号(2)结构不同交流接触器一般带有灭弧装置，中间继电器则没有(3)触头不同交流接触器的触头有主、辅之分，而中间继电器的触头没有主、辅之分，且数量较多中间继电器与交流接触器的原理相同，但触头容量较小，一般不超过5A；对于电动机额定电流不超过5A的电气控制系统，可以代替交流接触器使用10、热继电器能否作短路保护?为什么?答：热继电器不能作短路保护因为热继电器主双金属片受热膨胀的热惯性及操作机构传递信号的惰性原因，使热继电器从过载开始到触头动作需要一定的时间，也就是说，即使电动机严重过载甚至短路，热继电器也不会瞬时动作，因此热继电器不能用作短路保护11、某机床主轴电动机的型号为Y132S-4，额定功率为5.5KW，电压380V，电流11.6A，定子绕组采用△接法，起动电流为额定电流的6.5倍若用组合开关作电源开关，用按钮、接触器控制电动机的运行，并需要有短路、过载保护试选择所用的组合开关、按钮、接触器、熔断器及热继电器的型号和规格答：组合开关的选用HZ10-25型接触器的选用CJ10-20型或CJ20-25型按钮的选择：选用LA19-11型，红、绿各一只熔断器的选择：故选取熔体额定电流为：，选用RL1-60/25型熔断器热继电器的选择：选用JR16-20/3D或JR16B-20/3D12、什么是低压电器?答：电器在实际电路中的工作电压有高低之分，工作于不同电压下的电器可分为高压电器和低压电器两大类，凡工作在交流电压1200V及以下，或直流电压1500V及以下电路中的电器称为低压电器13、行程开关的触头动作方式有哪几种?各有什么特点?答：行程开关的触头动作方式有蠕动型和瞬动型两种蠕动型的触头结构与按钮相似，这种行程开关的结构简单，价格便宜，但触头的分合速度取决于生产机械挡铁的移动速度，易产生电弧灼伤触头，减少触头的使用寿命，也影响动作的可靠性及行程的控制精度瞬动型触头具有快速换接动作机构，触头的动作速度与挡铁的移动速度无关，性能优于蠕动型14、什么是接近开关?它有什么特点?答：接近开关又称无触点位置开关，是一种与运动部件无机械接触而能操作的位置开关当运动的物体靠近开关到一定位置时，开关发出信号，达到行程控制、计数及自动控制的作用与行程开关相比，接近开关具有定位精度高、工作可靠、寿命长、操作频率高以及能适应恶劣工作环境等优点但接近开关在使用时，一般需要有触点继电器作为输出器。

低压电工模拟习题(附参考答案)

低压电工模拟习题（附参考答案）一、单选题（共51题，每题1分，共51分）1.纯电容电路中的电流与电压的相位关系是( )。

A、反相B、同相C、电压滞后π/2D、电压超前π/2正确答案：C2.禁止攀登、高压危险!标示牌的字色应该是( )。

A、绿B、黑C、白D、红正确答案：B3.用一只电能表计量三相四线不平衡负荷电路的有功电能,应选用( )电能表。

A、单相有功B、三相无功C、三相两元件有功D、三相三元件有功正确答案：D4.DZ型低压断路器的热脱扣器的作用是( )。

A、短路保护B、过载保护C、漏电保护D、缺相保护正确答案：B5.在干燥条件下,在接触电压100~220V的范围内,人体电阻大约为( )。

A、100~300kΩB、10~30kΩC、100~300ΩD、1000~3000Ω正确答案：D6.磁电系钳形电流表可用于测量( )。

A、直流电流B、上述三种电流C、高频非正弦波电流D、工频交流电流正确答案：D7.用万用表倍率1k档测量电阻,指针指示50Ω,则被测电阻为( )Ω。

A、50B、50000C、5000D、500正确答案：B8.三相异步电动机采用自耦减压起动器80%的抽头起动时,堵转转距为全压起动的( )。

A、40%B、80%C、100%D、64%正确答案：D9.尚未转动兆欧表的摇柄时,水平放置完好的兆欧表的指针应当指在( )。

A、刻度盘最右端B、随机位置C、刻度盘最左端D、刻度盘正中央正确答案：B10.重复接地的安全作用不包括( )。

A、降低漏电设备的对地电压B、改善架空线路的防雷性能C、减轻零线断开的危险D、减轻线路过负荷的危险正确答案：D11.并联电路的总电容与各分电容的关系是( )。

A、总电容>分电容B、总电容=分电容C、无关D、总电容<分电容正确答案：A12.火灾危险环境按规定分为21区、22区和23区。

具有固体状可燃物质,在数量和配置上能引起火灾危险的环境,属于( )区。

A、22区B、21区C、23区D、不清楚正确答案：C13.对于电击而言,工频电流与高频电流比较,其危险性是( ) 。

完整版)低压电器习题及答案

完整版)低压电器习题及答案A、区分不同电器功能B、美观C、安全D、便于维护17、低压断路器的额定短路分断能力是指在额定电压下，能够安全分断额定短路电流的能力，其单位为（B）。

A、AmpereB、kAC、VoltD、Watt18、交流接触器的触点材料一般采用（B）。

A、铜B、银合金C、钨D、铁19、熔断器的额定电流应该（B）电动机额定电流。

A、小于B、等于C、大于D、无法确定20、低压断路器的额定电流是指在（B）下，能够正常工作的电流。

A、最大电流B、额定电压C、最小电流D、最小电压一、填空题（每格2分，满分20分）1、在低压开关电器中，常用的有闸刀开关、转换开关、低压断路器、漏电保护开关等。

2、铁壳开关由闸刀、熔断器、速断弹簧组成。

3、交流接触器结构主要包括电磁系统、触头系统和灭弧装置。

4、主令电器主要用于切换控制电路。

二、选择题（每题2分，满分60分）1、功率小于5.5KW的电动机控制电路可用HK系列刀开关直接操作。

2、HZ10系列组合开关的额定电流一般取电动机额定电流的2.0～3.0倍。

3、交流接触器的线圈发热是主要的。

4、由4.5KW、5KW、7KW三台三相笼型感应电动机组成的电气设备中，总熔断器选择额定电流50A的熔体。

5、DZ5-20型低压断路器的欠电压脱扣器的作用是欠电保护。

6、交流接触器短路环的作用是消除铁心振动。

7、常用低压保护电器为熔断器。

8、手动切换电器为组合开关。

9、低压电器产品全型号中的第一位为类组代号。

10、低压开关一般为非自动切换电器。

11、HH系列刀开关采用储能分合闸方式，主要是为了缩短通断时间。

12、用于电动机直接启动时，可选用额定电流等于或大于电动机额定电流3倍的三极刀开关。

13、HZ系列组合开关的储能分合闸速度与手柄操作速度无关。

14、按下复合按钮时，动断触点先断开。

15、DZ5-20型低压断路器的热脱扣器用于过载保护。

16、按钮帽上的颜色用于安全。

17、低压断路器的额定短路分断能力是指在额定电压下，能够安全分断额定短路电流的能力，其单位为kA。

低压电工试题集及答案详解

低压电工试题集及答案详解一、选择题1. 下列哪一项是交流电的基本参数？A. 电流大小B. 电压大小C. 电阻大小D. 频率答案：D. 频率解析：交流电的基本参数包括电压、电流、频率和相位。

其中，频率是交流电的基本参数之一。

2. 低压电工作业中，人体的安全电压为：A. 220VB. 36VC. 500VD. 1000V答案：D. 1000V解析：根据我国规定，低压电工作业中，人体的安全电压为不高于1000V。

3. 下列哪种设备不属于低压电器设备？A. 断路器B. 接触器C. 变压器D. 继电器答案：C. 变压器解析：低压电器设备主要包括断路器、接触器、继电器等，而变压器属于高压电器设备。

二、判断题1. 低压电工作业中，作业人员应随身携带绝缘手套和绝缘鞋。

（）答案：√解析：低压电工作业中，作业人员应随身携带绝缘手套和绝缘鞋，以确保人身安全。

2. 低压电线铺设时，可以随意弯曲，不受限制。

（）答案：×解析：低压电线铺设时，应遵循一定的规范，避免过度弯曲，以免影响电线性能和寿命。

三、简答题1. 简述低压电工作业中的基本安全操作要求。

答案：低压电工作业中的基本安全操作要求包括：1. 作业人员应持有有效证件，具备相关专业知识。

2. 作业前应进行现场勘查，了解设备运行状况和安全隐患。

3. 作业时应穿戴绝缘防护用品，如绝缘手套、绝缘鞋等。

4. 操作工具应具备良好的绝缘性能，防止漏电。

5. 作业过程中应遵守操作规程，避免违章操作。

6. 遇突发情况，应立即采取措施，确保人身安全和设备正常运行。

解析：低压电工作业中的基本安全操作要求旨在确保作业人员的人身安全和设备正常运行，包括证件、现场勘查、防护用品、操作工具、操作规程等方面的要求。

四、案例分析题1. 某工厂一名低压电工在维修设备时，不慎触电，导致全身抽搐。

请分析可能导致该事故的原因，并提出相应的安全防范措施。

答案：可能导致该事故的原因：1. 作业人员未穿戴绝缘防护用品，如绝缘手套、绝缘鞋等。

低压电工模拟考试试题及答案详解

低压电工模拟考试试题及答案详解一、选择题1. 低压电器的额定电流指的是（）。

A. 电器的最小电流值B. 电器的最大电流值C. 电器经过试验后允许的最大电流D. 电器正常工作时的电流答案：D. 电器正常工作时的电流解析：低压电器的额定电流是指在正常工作条件下，电器所能承受的最大电流值。

2. 低压电器的额定电压是指（）。

A. 电器的最小电压值B. 电器的最大电压值C. 电器经过试验后允许的最大电压D. 电器正常工作时的电压答案：D. 电器正常工作时的电压解析：低压电器的额定电压是指在正常工作条件下，电器所能承受的最大电压值。

3. 下列哪项不是低压电气装置的测试项目（）。

A. 耐电压试验B. 助力开关寿命测试C. 绝缘电阻测试D. 地线电阻测试答案：B. 助力开关寿命测试解析：“助力开关寿命测试”并不是低压电气装置的测试项目，低压电气装置的测试项目包括耐电压试验、绝缘电阻测试和地线电阻测试等。

二、判断题1. 交流电压为220V的插座，可以直接插入电压为110V的电器。

（）答案：错误解析：交流电压为220V和110V的电器不兼容，不能直接插入。

2. 低压电气装置的绝缘电阻应该达到一定的要求，否则会影响电气装置的正常工作。

（）答案：正确解析：低压电气装置的绝缘电阻应该达到要求，以确保电气装置的正常工作和安全。

三、填空题1. 我国低压电器的额定电流一般是_________（单位：安培）。

答案：16A解析：我国低压电器的额定电流一般是16A。

2. 低压电气装置的绝缘电阻值应该不小于_________（单位：兆欧）。

答案：2MΩ解析：低压电气装置的绝缘电阻值应该不小于2MΩ，以确保电气装置的正常工作和安全。

四、综合题某低压电气装置的额定电压为220V，额定电流为10A。

在进行绝缘电阻测试时，测试结果为500kΩ。

请回答以下问题：1. 该电气装置的绝缘电阻测试结果是否合格？答案：不合格解析：该电气装置的绝缘电阻测试结果为500kΩ，远小于要求的2MΩ，因此不合格。

低压电工附标准答案.doc

电工（低压）一套1 . 【判断题】TT系统是配电网中性点直接接地, 用电设备外壳也采用接地措施的系统。

( 1.0分)（√）2 . 【判断题】保护接零适用于中性点直接接地的配电系统中。

( 1.0分) （√）3 . 【判断题】 RCD的选择 , 必须考虑用电设备和电路正常泄漏电流的影响。

( 1.0 分) （√）4 . 【判断题】电动机按铭牌数值工作时, 短时运行的定额工作制用S2 表示。

( 1.0 分 ) （√）5 . 【判断题】用星 - 三角降压启动时 , 启动转矩为直接采用三角形联结时启动转矩的1/3 。

( 1.0 分 ) （√）6 . 【判断题】电机异常发响发热的同时, 转速急速下降 , 应立即切断电源, 停机检查。

( 1.0 分) （√）7 . 【判断题】交流电动机铭牌上的频率是此电机使用的交流电源的频率。

( 1.0 分) （√）8 . 【判断题】三相电动机的转子和定子要同时通电才能工作。

( 1.0 分 ) （×）9 .【判断题】转子串频敏变阻器启动的转矩大, 适合重载启动。

( 1.0 分)（×）10 . 【判断题】二极管只要工作在反向击穿区, 一定会被击穿。

( 1.0分) （×）11 . 【判断题】在串联电路中 , 电路总电压等于各电阻的分电压之和。

( 1.0 分) （√）12 . 【判断题】符号“ A”表示交流电源。

( 1.0 分) （×）13 . 【判断题】无论在任何情况下 , 三极管都具有电流放大功能。

( 1.0 分)（×）14 . 【判断题】基尔霍夫第一定律是节点电流定律 , 是用来证明电路上各电流之间关系的定律。

( 1.0 分 ) （√）15 . 【判断题】在三相交流电路中 , 负载为三角形接法时 , 其相电压等于三相电源的线电压。

( 1.0 分 ) （√）16 . 【判断题】当导体温度不变时 , 通过导体的电流与导体两端的电压成正比 , 与其电阻成反比。

低压电工考试参考题目与答案

低压电工考试参考题目与答案题目一
题目描述
根据《低压电器安全使用规程》，低压电器的额定电流是指什么？
答案
根据《低压电器安全使用规程》，低压电器的额定电流是指设备在额定工作状态下所能承受的最大电流值。

题目二
题目描述
根据《低压电器安全使用规程》，低压电器的额定电压是指什么？
答案
根据《低压电器安全使用规程》，低压电器的额定电压是指设备在额定工作状态下所能承受的最大电压值。

题目三
题目描述
根据《低压电器安全使用规程》，低压电器的漏电保护器是用来做什么的？
答案
根据《低压电器安全使用规程》，低压电器的漏电保护器是用来在电器发生漏电时及时切断电源，以保护人身安全的装置。

题目四
题目描述
根据《低压电器安全使用规程》，低压电器的绝缘电阻是指什么？
答案
根据《低压电器安全使用规程》，低压电器的绝缘电阻是指设备之间或设备与地之间的绝缘电阻，用来评估设备的绝缘性能。

题目五
题目描述
根据《低压电器安全使用规程》，低压电器的过载保护是用来做什么的？
答案
根据《低压电器安全使用规程》，低压电器的过载保护是用来
在设备超过额定电流时及时切断电源，以防止设备过载损坏的装置。

---
希望以上题目和答案对您的低压电工考试有所帮助。

请注意，
以上答案仅供参考，请以最新的法规和标准为准。

[教学设计]低压电器考试答案.doc

第四章习题答案一、填空题I、控制电器、保护电器、控制、保护。

2、注、迤、电磁铁、触头、吸引力、具有。

3、组合、电流为100A、极数。

4、电动机的额泄电流、过载、不能。

5、扩人、多个输出信号。

6、接触器、热继电器、按纽。

7、鳗、涯、空、无熔断器、熔丝熔断。

8、闸刀、电。

9、接触器、接触器式、相同、5Ao10、双断点、微动。

II、进气口、延时时间短、延时时间长。

12、串联、吸合、低丁、释放、KAo13、正转控制、反转控制、互锁、短路。

14、如电流为20A、二相式热继电器、具冇耳动断相保护机构、二角形。

15、毎極限。

16、主、接通或断开、辅助、5Ao17、里、严重过载、电流、Oko18、自动开关、过载、短路、失压。

19、恐、蚩。

20、1000V. 1200Vo21、控制电路、电路、末通过、末动作。

22、赶、里。

23、进、蚩、合闸。

24、可逆转换、组合、尘。

25、位置、更、KAo26、川电动机来拖动牛.产机械。

27、垂直、倒装、触电。

28、开关盖、合闸。

29、电源、接通、分断。

30、燈丝、熔断器、熔断器片的封闭管。

31、主触头断开、电弧、触头烧坏、缩短。

32、长期工作、最大。

二、选择题A、A、C、B、C、B、B、B、A、AA、B、A、A、A、B、A、B、B、BC^ D、A、A^A、B、D、D、AB、C、D、C、C三、判断题X、J、X、J、X、X、X、J、J、XX、J、J、J、X、X、J、X四、分析题。

1、试举例说明低压电器的分类情况。

答：低压电器按照其动作性质不同，可分为口动电器和非口动电器。

口动电器是按照某个信号或某个物理量的变化而自动动作的电器。

如电流继电器依照电流的变化而动作；交流接触器接受控制信号后B动吸合或释放等。

非B动电器是指通过人力操纵而动作的电器。

如组合开关、按钮等。

按照电器的职能不同，可分为控制电器和保护电器。

控制电器主要用来接通和分断电器及对电器设备进行控制的电路，如开关电器保护电器是川來对电源、线路及机电设备等起保护作用。

1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

低压电器习题及答案
一、填空题 (每格2分，满分20分。

) 1、在低压开关电器中常用的有闸刀开关、转换开关、低压断路器、漏电保护开
关等。

2、铁壳开关是由闸刀、熔断器、速断弹簧组成的。

3、交流接触器结构主要包括电磁系统、触头系统和灭弧装置。

4、主令电器主要用来切换控制电路。

二、选择(每题2分，满分60分。

)
1、功率小于（ B ）的电动机控制电路可用HK 系列刀开关直接操作。

A 、4KW B 、5.5KW C 、7.5KW D 、15KW
2、HZ10系列组合开关的额定电流一般取电动机额定电流的（ C ）。

A 、1～1.5倍 B 、1.5～2.5倍 C 、2.0～3.0倍 D 、3.5～5倍
3、交流接触器的（ A ）发热是主要的。

A 、线圈 B 、铁心 C 、触点 D 、短路环
4、由4.5KW 、5KW 、7KW3台三相笼型感应电动机组成的电气设备中，总熔断器选择额定电流（ B ）的熔体。

A 、30A B 、50A C 、70A D 、15A
5、DZ5-20型低压断路器的欠电压脱扣器的作用是（ B ）。

A 、过载保护 B 、欠电保护 C 、失压保护 D 、短路保护
6、交流接触器短路环的作用是（ B ）。

A 、短路保护 B 、消除铁心振动 C 、增大铁心磁通 D 、减少铁心磁通
7、常用低压保护电器为（B ）。

A 、刀开关 B 、熔断器 C 、接触器 D 、热继电器
8、手动切换电器为（ D ）。

A 、低压断路器 B 、继电器 C 、接触器 D 、组合开关
9、低压电器产品全型号中的第一位为（C ）。

A 、设计序号 B 、基本规格代号 C 、类组代号Ｄ、辅助规格代号 10、低压开关一般为（ A ）。

A 、非自动切换电器 B 、自动切换电器 C 、半自动切换电器 D 、无触点电器
11、HH 系列刀开关采用储能分合闸方式，主要是为了（ C ）。

A 、操作安全
B 、减少机械磨损
C 、缩短通断时间
D 、减少劳动强度
12、用于电动机直接启动时，可选用额定电流等于或大于电动机额定电流（ B ）三极刀开关。

A 、1倍
B 、3倍
C 、5倍
D 、7倍
考生答题不准超过此线
13、HZ系列组合开关的储能分合闸速度与手柄操作速度（ D ）。

A、成正比
B、成反比
C、有关
D、无关
14、按下复合按钮时，（ B ）。

A、动合触点先闭合
B、动断触点先断开
C、动合、动断触点同时动作
D、无法确定
15、DZ5-20型低压断路器的热脱扣器用于（ A ）。

A、过载保护
B、短路保护
C、欠电保护
D、失压保护
16、按钮帽上的颜色用于（ C ）。

A、注意安全
B、引起警惕
C、区分功能
D、无意义
17、熔体的熔断时间与（ D ）。

A、电流成正比
B、电流成反比
C、电流的平方成正比
D、电流的平方成反比
18、半导体元件的短路或过载均采用（ C ）熔断器。

A、RL1系列
B、RT0系列
C、RLS系列
D、RM10系列
19、RL1系列熔断器的熔管内充填石英砂是为了（ C ）。

A、绝缘
B、防护Ｃ、灭弧Ｄ、散热
20、交流接触器的线圈电压过高将导致（ A ）。

A、线圈电流显著增加
B、线圈电流显著减少
C、触点电流显著增加
D、触点电流显著减少
21、CJ10-10采用（ B ）灭弧装置。

A、双断点电动力
B、陶瓷灭弧罩
C、空气
D、磁吹式
22、交流接触器吸合后的线圈电流与未吸合时的电流之比（ C ）。

A、大于1
B、等于1
C、小于1
D、无法确定
23、过电流继电器的线圈吸合电流应（ A ）线圈的释放电流。

A、大于
B、小于
C、等于
D、无法确定
24、热继电器金属片弯曲是由于（ B ）造成的。

A、机械强度不同
B、热膨胀系数不同
C、温度变化
D、温差效应
25、所有断路器都具有（ C ）。

A、过载保护和漏电保护
B、短路保护和限位保护
C、过载保护和短路保护
D、失压保护和断相保护
26、在工业、企业、机关、公共建筑、住宅中目前广泛使用的控制和保护电器是（ D ）。

A、开启式负荷式开关
B、接触器
C、转换开关
D、断路器
27、热继电器用作电动机的过载保护，适用于（ C ）。

A、重载间断工作的电动机Ｂ、频繁起动与停止的电动机
Ｃ、连续工作的电动机Ｄ、任何工作制的电动机
28、速度继电器的作用是（ C ）。

A、限制运行速度用
B、测量运行速度用
Ｃ、电动机反接制动用Ｄ、控制电动机转向用
29、热继电器在电动机控制电路中不能作（A）。

Ａ、短路保护Ｂ、过载保护Ｃ、缺相保护Ｄ、过载保护和缺相保护
30、对交流接触器而言，若操作频率过高会导致（B）。

A、铁心过热Ｂ、线圈过热Ｃ、主触点过热Ｄ、控制触点过热
三、判断题(每题2分，满分20分。

)
1、在设计电动机的继电接触器控制系统时，一般不选用低压短路器。

（×）
2、闸刀开关只用于手动控制容量较小、启动不频繁的电动机的直接启动。

（√）
3、漏电保护开关由零序电流互感器、漏电脱扣器两部分组成。

（×）
4、漏电保护断路器不具备过载保护。

（×）
5、低压熔断器按形状可分为半封闭插入式和无填料封闭管式。

（×）
6、接触器是一种适合用于远距离频繁接通和分断交直流主电路的自动控制电器。

（√）
7、继电器一般用来直接控制有较大电流的主电路。

（×）
8、热继电器利用电流的热效应原理来切断电路以保护电动机。

（√）
9、按钮开关是一种结构简单，应用广泛的主令电器。

（√）
10、位置开关又称限位开关或行程开关，作用与按钮开关不同。

（×）。

低压电器习题及答案说课讲解
