船舶结构术语

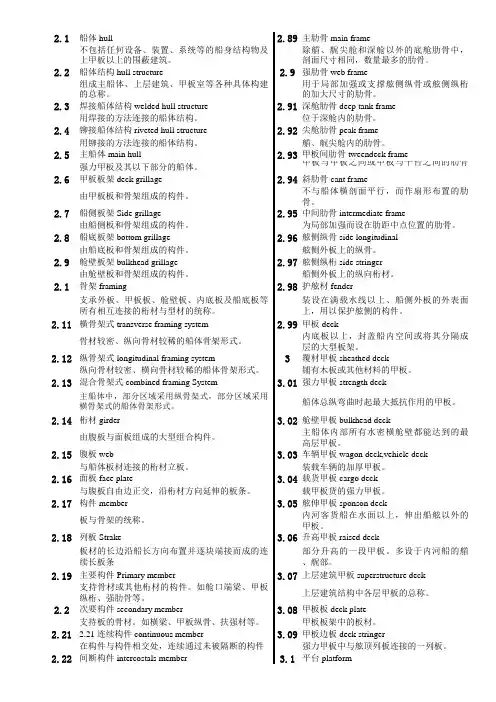

2.1船体 hull 2.89主肋骨 main frame不包括任何设备、装置、系统等的船身结构物及上甲板以上的围蔽建筑。
除艏、艉尖舱和深舱以外的底舱肋骨中,剖面尺寸相同,数量最多的肋骨。
2.2船体结构 hull structure 2.9强肋骨 web frame组成主船体、上层建筑、甲板室等各种具体构建的总称。
用于局部加强或支撑舷侧纵骨或舷侧纵桁的加大尺寸的肋骨。
2.3焊接船体结构 welded hull structure 2.91深舱肋骨 deep tank frame用焊接的方法连接的船体结构。
位于深舱内的肋骨。
2.4铆接船体结构 riveted hull structure 2.92尖舱肋骨 peak frame用铆接的方法连接的船体结构。
艏、艉尖舱内的肋骨。
2.5主船体 main hull 2.93甲板间肋骨 tweendeck frame强力甲板及其以下部分的船体。
甲板与甲板之间或甲板与平台之间的肋骨。
2.6甲板板架 deck grillage 2.94斜肋骨 cant frame由甲板板和骨架组成的构件。
不与船体横剖面平行,而作扇形布置的肋骨。
2.7船侧板架 Side grillage 2.95中间肋骨 intermediate frame由船侧板和骨架组成的构件。
为局部加强而设在肋距中点位置的肋骨。
2.8船底板架 bottom grillage 2.96舷侧纵骨 side longitudinal由船底板和骨架组成的构件。
舷侧外板上的纵骨。
2.9舱壁板架 bulkhead grillage 2.97舷侧纵桁 side stringer由舱壁板和骨架组成的构件。
船侧外板上的纵向桁材。
2.1骨架 framing 2.98护舷材 fender支承外板、甲板板、舱壁板、内底板及船底板等所有相互连接的桁材与型材的统称。
装设在满载水线以上、船侧外板的外表面上,用以保护舷侧的构件。
2.11横骨架式 transverse framing system 2.99甲板 deck骨材较密、纵向骨材较稀的船体骨架形式。
船舶结构力学名词解释汇总

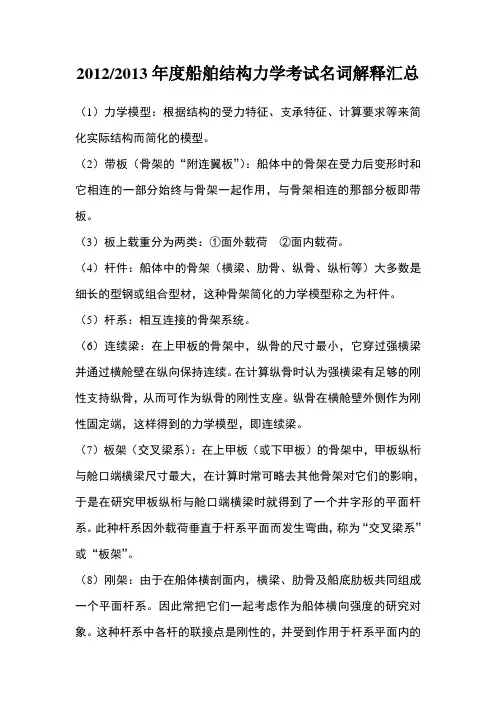

2012/2013年度船舶结构力学考试名词解释汇总(1)力学模型:根据结构的受力特征、支承特征、计算要求等来简化实际结构而简化的模型。
(2)带板(骨架的“附连翼板”):船体中的骨架在受力后变形时和它相连的一部分始终与骨架一起作用,与骨架相连的那部分板即带板。
(3)板上载重分为两类:①面外载荷②面内载荷。
(4)杆件:船体中的骨架(横梁、肋骨、纵骨、纵桁等)大多数是细长的型钢或组合型材,这种骨架简化的力学模型称之为杆件。
(5)杆系:相互连接的骨架系统。
(6)连续梁:在上甲板的骨架中,纵骨的尺寸最小,它穿过强横梁并通过横舱壁在纵向保持连续。
在计算纵骨时认为强横梁有足够的刚性支持纵骨,从而可作为纵骨的刚性支座。
纵骨在横舱壁外侧作为刚性固定端,这样得到的力学模型,即连续梁。
(7)板架(交叉梁系):在上甲板(或下甲板)的骨架中,甲板纵桁与舱口端横梁尺寸最大,在计算时常可略去其他骨架对它们的影响,于是在研究甲板纵桁与舱口端横梁时就得到了一个井字形的平面杆系。
此种杆系因外载荷垂直于杆系平面而发生弯曲,称为“交叉梁系”或“板架”。
(8)刚架:由于在船体横剖面内,横梁、肋骨及船底肋板共同组成一个平面杆系。
因此常把它们一起考虑作为船体横向强度的研究对象。
这种杆系中各杆的联接点是刚性的,并受到作用于杆系平面内的载荷作用,故称为“刚架”。
(9)连续梁、刚架和板架就是船体结构中三种典型的杆系。
(10)初参数的物理意义:梁的挠曲线取决于梁端的四个初始弯曲要素v0、θ、M0及N0(简称“初参数”)。
v0、θ0、M0、N0分别代表了梁左端(x=0)处的挠度、转角、弯矩、剪力。
(11)初参数法的符号法则:①挠度v:向下为正;②转角θ:顺时针为正;③弯矩M:左端面逆时针右端面顺时针为正(使梁中上拱为正);④剪力N:左端面向下右端面向上为正(使梁发生逆时针旋转为正)。
(12)挠曲线方程的边界补充条件:①自由支持端(支端):v=0,v,,=0;②刚性固定端:v=0,v,=0;③弹性支座:左端面v=-AEIv,,,,v,,=0;右端面:v=AEIv,,,,v,,=0;④弹性固定端:左端面v,=αEIv,,,v=0;右端面:v,=-αEIv,,,v=0。
典型船体结构术语
1典型船体结构术语图1:单壳油船—典型横剖面图singlehulloil—typicaltransversesection(transverseadj.横向的,横断的)1.强力甲板板strengthdeckplating (strengthn.力,力量,力气,实力,兵力,浓度)2.甲板边板stringerplate3.舷顶列板sheerstrake(straken.束紧车轮用的轮铁,船底板,列板)4.舷侧板sideshellplating(shelln.贝壳,外形,炮弹;vt.去壳,炮轰;vi.剥落,脱壳)5.舭板bilgeplating6.底部外板bottomshellplating7.龙骨板keelplate8.甲板纵骨decklongitudinals9.甲板纵桁deckgirders10.舷顶列板纵骨sheerstrakelongitudinals11.纵舱壁顶列板longitudinalbulkheadtopstrake12.船底纵骨bottomlongitudinals13.船底纵桁bottomgirders14.舭纵骨bilgelongitudinals15.纵舱壁底列板longitudinalbulkheadlowerstrake(bulkheadn.隔壁,防水壁)16.舷侧纵骨sideshelllongitudinals17.纵舱壁板longitudinalbulkheadplating(remainder)18.纵舱壁纵骨longitudinalbulkheadlongitudinals25.甲板横材(中央舱)decktransverse(centretank)26.肋板(中央舱)bottomtransverse(centretank)27.甲板横材(边舱)decktransverse(wingtank)28.舷侧垂直桁材sideshellverticalweb29.纵舱壁垂直桁材longitudinalbulkheadverticalweb30.肋板(边舱)bottomtransversewingtank31.横撑材struts31.桁材面板transversewebfaceplate图一图一图2:单壳油船/矿砂船—典型横剖面图figure2:singlehulloil/orecarrier—typicaltransversesection1.强力甲板板strengthdeckplating2.甲板边板stringerplate3.舷顶列板sheerstrake4.舷侧板sideshellplating5.舭板bilgeplating6.底部外板bottomshellplating7.龙骨板keelplate 8.甲板纵骨decklongitudinals9.甲板纵桁deckgirders10.舷顶列板纵骨sheerstrakelongitudinal11.纵舱壁顶列板longitudinalbulkheadtopstrake12.船底纵骨bottomlongitudinals13.船底纵桁bottomgirders14.舭纵骨bilgelongitudinals15.纵舱壁底列板longitudinalbulkheadlowerstrake16.舷侧纵骨sideshelllongitudinals17.纵舱壁板longitudinalbulkheadplating18.纵舱壁纵骨longitudinalbulkheadlongitudinals19.内底板innerbottomplating20.内底纵骨innerbottomlongitudinals 25.甲板横材(中央舱)decktransverse(centretank)26.肋板(中央舱)bottomtransverse(centretank)27.甲板横材(边舱)decktransverse(wingtank)28.舷侧垂直桁材sideshellverticalweb29.纵舱壁垂直桁材longitudinalbulkheadverticalweb30.肋板(边舱)bottomtransverse(wingtank)31.横撑材crossties32.桁材面板transversewebfaceplate33.双层底肋板doublebottomfloor36.舱口围板hatchcoamings图二图3:双壳油船—典型横剖面图图三图4:双壳油船—典型横舱壁图图四2.船体术语总则舷梯(AccommodationLadder),位于船侧的一组可移动台阶,供人员从小船或码头登船时使用。
