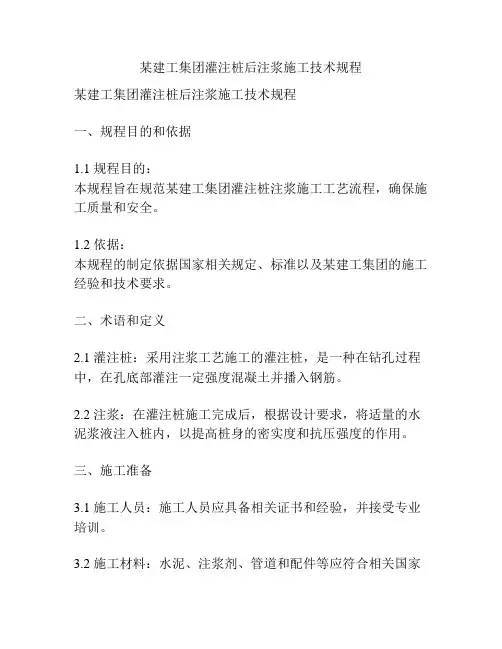

某建工集团灌注桩后注浆施工技术规程某建工集团灌注桩后注浆施工技术规程一、规程目的和依据1.1 规程目的:本规程旨在规范某建工集团灌注桩注浆施工工艺流程,确保施工质量和安全。

1.2 依据:本规程的制定依据国家相关规定、标准以及某建工集团的施工经验和技术要求。

二、术语和定义2.1 灌注桩:采用注浆工艺施工的灌注桩,是一种在钻孔过程中,在孔底部灌注一定强度混凝土并播入钢筋。

2.2 注浆:在灌注桩施工完成后,根据设计要求,将适量的水泥浆液注入桩内,以提高桩身的密实度和抗压强度的作用。

三、施工准备3.1 施工人员:施工人员应具备相关证书和经验,并接受专业培训。

3.2 施工材料:水泥、注浆剂、管道和配件等应符合相关国家标准和设计要求。

3.3 施工设备:注浆机、管道安装设备、搅拌设备等应符合国家标准和规定,并经过相关检测合格。

3.4 监测设备:在施工过程中,应配备足够的监测设备,以监测注浆效果和桩身的抗压试验结果。

四、施工工艺4.1 孔洞清理:在灌注桩钻孔完毕后,应进行孔洞清理,清除孔内扩孔灰渣、碎石和泥浆,使孔内干净。

4.2 浇筑混凝土:将预制的钢筋架填入钻孔孔内,进行浇筑混凝土,控制浇注过程中的坍落度和振捣质量,确保混凝土的质量。

4.3 钢筋连接:灌注桩钢筋的连接应符合设计要求以及相关国家标准,避免出现钢筋错位、脱落等质量问题。

4.4 注浆设备安装:按照设计要求,安装注浆设备及管道,并进行必要的调试和检测,确保设备正常工作。

4.5 注浆操作:在注浆过程中,应严格按照设计要求和施工工艺,控制注浆压力、注浆流量和注浆量,保证注浆效果。

4.6 注浆浓度和配比:根据设计要求,合理确定注浆的浓度和配比,以保证注浆达到设计强度和密实度。

4.7 注浆压力监控:在注浆过程中,应设置注浆压力监控系统,及时监测注浆压力的变化,确保注浆质量。

4.8 注浆测定:在注浆完成后,应进行注浆测定,检测注浆效果和强度,如果不合格,应及时采取相应措施进行补浆。

灌注桩后注浆施工工法

灌注桩后注浆施工工法

灌注桩后注浆施工工法灌注桩后注浆施工工法1. 引言本文档旨在介绍灌注桩后注浆施工的工法,以指导施工人员正确进行施工操作。

本文将详细阐述灌注桩后注浆施工的各个环节及注意事项。

施工人员在进行灌注桩后注浆施工时应严格按照本文中所介绍的工法进行操作。

2. 真空灌注桩后注浆施工工法2.1 材料准备在进行灌注桩后注浆施工之前,必须对所需材料进行充分准备。

材料包括以下几个方面:- 水泥:使用高质量水泥,按照施工要求提前准备好。

- 注浆剂:根据工程的具体要求选择合适的注浆剂。

- 水:使用清洁无杂质的水。

- 助剂:根据需要选择适当的助剂,比如减水剂、增粘剂等。

2.2 真空灌注桩后注浆施工步骤2.2.1 井口处理首先,对井口进行处理,包括清理井内杂物、安装注浆管道等。

2.2.2 桩体清理用高压水枪清理桩体表面的污垢和杂物,并确保桩体表面干燥。

2.2.3 注浆管安装在灌注桩体上设置好注浆管,确保注浆管的位置准确且牢固。

2.2.4 注浆材料配置按照实际需要,将水泥、注浆剂、水、助剂等材料按比例进行配置,搅拌均匀。

2.2.5 注浆操作将配置好的注浆材料通过注浆管注入到灌注桩体内部,直至达到设计要求。

2.2.6 后期处理等待注浆材料充分凝固后,进行后期处理,包括修整桩顶、清理现场等。

3. 其他注浆工法除了真空灌注桩后注浆施工工法外,还存在其他种类的注浆工法,例如:- 潜压注浆工法- 微注浆工法- 高压注浆工法每种注浆工法在实际施工中都有其独特的适用场景和操作要点,在具体施工前应根据工程实际情况选择合适的注浆工法。

附件:1. 真空灌注桩注浆施工示意图2. 注浆材料配比表3. 注浆管安装示意图法律名词及注释:1. 真空灌注桩:灌注桩的一种类型,通过在管道中施加真空,使桩内的土质松动,然后注入水泥浆料,形成桩体。

2. 注浆剂:一种用于地基处理、修复的材料,具有填补空隙、增加土壤强度的作用。

灌注桩后注浆施工工艺

灌注桩后注浆施工工艺

灌注桩后注浆施工工艺一、施工流程图、注浆阀及钢筋制作示意图三、后注浆管阀的设置1、注浆管的设置桩底后注浆管阀的设置按桩径大小设置为沿钢筋笼圆周对称设置, 径小于1200 mm设置2根;桩径大于1200 mm而小于2500 mm的桩对称设置3根2、后压注浆管采用①50m的钢管,且与钢筋笼加劲筋绑扎固定或焊接。

3、注浆阀设置~.L加難里戌注抿妈TJS4-=童三三盘朮7-一〒装0 =(1)注浆阀比钢筋笼长200伽。

(2)注浆阀应置与桩底下注浆土体中,且确保注浆阀的顺利打开;并采用后注浆装置。

四、施工要求1 、水灰比浆液水灰比《建筑桩基技术规范》(JGJ 94——2008)相关条文之要求,建议注浆液的水灰比根据土的饱和度、渗透性确定,饱和土水灰比~,对于非饱和土水灰比为~(松散碎石土、砂砾为~);低水灰比浆液宜掺如减水剂。

水灰比过大容易造成浆液流失,降低后注浆的有效性,水灰比过小会增大注浆压力,降低可注性,乃至转化为压力注浆。

因此,水灰比的大小应根据土层类别、土的密实度、土是否饱和诸因素确定。

当浆液水灰比不超过时,加入减水剂、微膨胀剂等外加剂在于增加浆液的流动性和对土体的增强效应。

确保最佳注浆量是确保桩的承载力增幅达到要求的重要因素,过量注浆会增加不必要的消耗,应通过试注浆确定。

2、注浆压力《建筑桩基技术规范》(JG 2008)桩端注浆终止注浆压力应根据土层性质及注浆点深度确定,对于风化岩、非饱和粘性土及粉土。

注浆压力宜为3~10MPa;对于饱和土层注浆压力宜为~,软土取低值, 密实粘性土宜取高值。

同时注意,注浆量不宜超过75L/min。

3、注浆时间注浆作业在成桩2d 后开始。

规定终止注浆的条件是为了保证后注浆的预期效果及避免过量注浆。

采用间歇注浆,通过一定时间的休止使已压入浆提高抗浆液流失阻力,并通过调整水灰比消除规定中所述的两种不正常现象。

4、注浆量《建筑桩基技术规范》(JG 2008)单桩注浆量的设计应根据桩径、桩长、桩端桩侧土层性质、单桩承载力增幅及是否复式注浆等因素确定,可按下式估算:G c= a d+ a nd式中a p、a s -------- 分别为桩端、桩侧注浆量经验系数,a p=~,a s=~;对于卵、砾石、中粗砂取较高值;n――桩侧注浆断面数;d——基桩设计直径(m);G c -------- 注浆量,以水泥质量计(t);对独立单桩、桩距大于6d 的群桩和群桩初始注浆的数根基桩的注浆量应按上式估算值乘以的系数。

1.2.16钻孔灌注桩后注浆施工工艺

1.2.16钻孔灌注桩后注浆施工工艺

UDCXX 企业标准 QB/XX 01021—2020钻孔灌注桩后注浆施工技术规程2020-01-05 发布 2020-02-01 实施XX 有限公司 发布PXX企业标准钻孔灌注桩后注浆施工技术规程QB/XX 01021–2020主编部门:XX有限公司施行日期:2020年02月01日2020北京目录1 材料要求 (3)2 主要机具设备 (3)3 作业条件 (3)4 施工操作工艺 (4)5 质量保证措施 (8)6 成品保护 (10)7 安全措施 (10)8 施工注意事项 (10)9 应用实例 (11)钻孔灌注桩后注浆施工工艺单一工艺的钻孔灌注桩,由于成孔工艺的固有缺陷,容易导致桩底沉渣和桩周泥膜等隐患。

钻孔灌注桩的后注浆技术是成桩时在桩底或桩侧预置注浆管路和注浆装置,待桩身达到一定强度后,通过注浆管路,利用高压注浆泵压注以水泥为主剂的浆液,对孔底沉渣和桩侧泥皮进行固化,从而消除传统灌注桩施工工艺固有缺陷,达到提高的承载力、减少沉降量的一种科学、先进的技术方法。

1 材料要求1.0.1 水泥采用P.O 42.5级普通硅酸盐水泥,应有出厂合格证,并经见证取样复试合格。

1.0.2 水应用自来水或不含有害物质的洁净水。

1.0.3 压浆管压浆孔用φ6mm钻头加工,孔洞轴向间距50mm,沿管周螺旋形错开。

2 主要机具设备钻孔设备、吊车、泥浆泵、膨润土拌和机、装载机、自卸车、发电机组、潜水泵、混凝土振动棒、注浆设备。

3 作业条件3.0.1 开裂及注浆时间:混凝土浇筑一定时间后做清水劈通;混凝土强度达到70%或浇筑7-10天后进行注浆;3.0.2 压浆管随钢筋笼一起下放,与钢筋笼的主筋点焊并绑扎紧密。

每根桩的桩底设2根压浆管。

上侧压浆管位于桩的中部,下侧压浆管靠近桩端部。

压浆管之间采用丝扣连接,避免焊接。

压浆管底部宜伸出钢筋笼30cm以上。

3.0.3 每节压浆管随钢筋笼下放时应做试水试验,若发现水柱下降或水柱消失,则应检查压浆管是否有砂眼、丝扣连接是否密封。

灌注桩后注浆工程导则

灌注桩后注浆工程导则

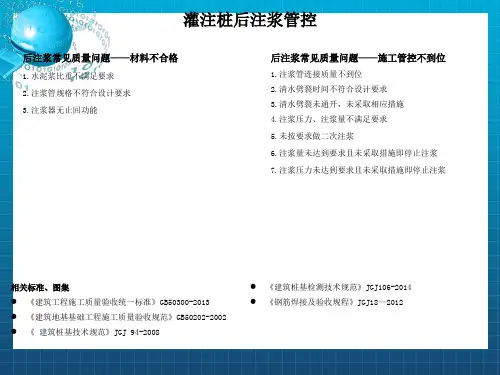

灌注桩后注浆管控
后注浆常见质量问题——材料不合格
1.水泥浆比重不满足要求 2.注浆管规格不符合设计要求 3.注浆器无止回功能
后注浆常见质量问题——施工管控不到位
1.注浆管连接质量不到位 2.清水劈裂时间不符合设计要求 3.清水劈裂未通开,未采取相应措施 4.注浆压力、注浆量不满足要求 5.未按要求做二次注浆 6.注浆量未达到要求且未采取措施即停止注浆 7.注浆压力未达到要求且未采取措施即停止注浆
浆和桩底、桩侧复式后注浆 适用软土、砂砾土及岩石地基
灌注桩 后注浆管控
DJ-HZJ
后注浆加固增强示意
后注浆混凝土桩定义
1.后注浆导管绑扎在钢筋笼,沿桩身 通长布置至桩底,直径不小于30mm钢 管,共2根;如兼声测管时,管内径不 小于50mm,壁厚不小于3.2mm,数量满 足桩基检测要求 2.注浆管经计算可替代1根钢筋 3.后注浆管应与钢筋笼加劲筋绑扎固 定,不允许焊接,注浆管应连接牢固 ,采用螺纹丝扣连接,接头部位缠绕 止水胶带,避免漏浆 4.当坑上桩基施工或钢筋笼未伸至桩 底时,注浆管应与不少于4根钢筋绑 扎伸至地面或桩底 5.注浆管顶部用预制盖帽或木塞封堵 ,对外露注浆管进行保护,避免破坏
相关标准、图集 《建筑工程施工质量验收统一标准》GB50300-2013 《建筑地基基础工程施工质量验收规范》GB50202-2002 《 建筑桩基技术规范》JGJ 94-2008
《建筑桩基检测技术规范》JGJ106-2014 《钢筋焊接及验收规程》JGJ18—2012
灌注桩后注浆 在灌注桩成桩后一定时间,
灌注桩 后注浆管控
DJ-H桩 端或桩侧出浆口,注浆器应承受1MPa 以上静水压力,具备逆止功能,避免 外部泥土倒灌堵塞出浆口 2.注浆器与注浆管丝扣连接牢固,接 头部位缠绕止水胶带 3.出浆口应有保护措施,防止周边注 浆液渗入造成堵塞和抵抗砂石等硬质 物的刮撞使管阀受损 4.桩端为软土时,注浆器可伸入桩端 以下300~500mm,保证注浆效果;桩 端为硬土时,注浆器可与桩底平齐, 混凝土浇筑后,及时采取清水劈裂措 施确保开通注浆器,保证注浆效果 5.不允许注浆器无法插入桩端以下土 层,采用超挖回填碎石填充方式,人 为弱化桩底持力层承载力

灌注桩桩基后注浆施工工法

灌注桩桩基后注浆施工工法

灌注桩桩基后注浆施工工法灌注桩桩基后注浆施工工法
1、工法概述
1.1 施工目的
1.2 施工范围
1.3 施工单位
1.4 施工条件
1.5 施工材料
1.6 施工设备
2、施工准备
2.1 施工图纸准备
2.2 施工人员配备
2.3 施工材料准备
2.4 施工设备调试
2.5 施工场地清理
3、施工工序
3.1 地面标线作业 3.2 桩基排布布置 3.3 桩基开挖准备 3.4 桩基灌注
3.5 注浆材料配置 3.6 注浆设备调试 3.7 注浆施工操作 3.8 桩基养护
3.9 施工安全措施
4、施工质量控制
4.1 监理责任
4.2 施工质量检查 4.3 施工记录
4.4 施工质量整改
5、施工注意事项
5.1 施工环境保护 5.2 施工安全措施
5.3 施工质量要求
6、附件
附件1:施工图纸
附件2:施工设备清单
附件3:注浆施工记录
7、法律名词及注释
7.1 桩基:指建筑物或其他工程所承受的荷载通过桩的法向力将荷载传递到地基中的一种基础形式。

7.2 注浆:将水泥浆注入桩孔,用于提高桩基的承载力和抗侧力。

灌注桩后注浆施工技术规程

灌注桩后注浆施工技术规程

灌注桩后注浆施工技术规程本规程是为了规范灌注桩后注浆施工工艺,提高其施工质量,确保工程安全,保护环境,减少资源浪费,同时保证灌注桩的使用寿命。

2.术语和定义2.1 灌注桩后注浆:在灌注桩内注入浆液,增强灌注桩质量,提高灌注桩的承载能力和抗震性能。

2.2 后注浆料:后注浆料应选择与灌注桩材料相适应的浆料,浆料应符合相关标准,具有良好的流动性和粘结性能。

2.3 混凝土强度等级:灌注桩中使用的混凝土强度等级应符合设计要求。

2.4 后注浆压力:后注浆压力应控制在设计要求范围内,避免对灌注桩的损坏。

3.施工准备3.1 施工前应仔细查看设计图纸,了解灌注桩的要求,确定施工方案。

3.2 灌注桩施工结束后,应在浇灌混凝土前进行后注浆施工,确保浆液能够充分渗透到灌注桩中。

3.3 后注浆施工前,应清理灌注桩孔内的杂物和污物,确保孔内干净。

3.4 后注浆施工前,应对灌注桩孔口进行封堵,防止浆液流失和污染环境。

4.施工工艺4.1 后注浆施工过程中,应根据设计要求控制后注浆压力,避免对灌注桩的损坏。

4.2 后注浆施工应从灌注桩底部开始,逐渐向上注浆,确保浆液充分渗透到灌注桩中。

4.3 后注浆施工中,应注意控制注浆量和注浆速度,避免浆液外溢和影响施工质量。

4.4 后注浆施工结束后,应等待浆液凝固并检测注浆效果,确保灌注桩质量符合要求。

5.质量要求5.1 后注浆施工应严格按照设计要求和施工规范进行,确保灌注桩质量符合相关标准和要求。

5.2 后注浆施工过程中,应注意控制后注浆压力,避免对灌注桩的损坏。

5.3 后注浆施工结束后,应对施工现场进行清理,减少对环境的影响。

6.安全要求6.1 后注浆施工前应对施工现场进行安全检查,确保施工安全。

6.2 后注浆施工中,应注意控制后注浆压力,避免对灌注桩的损坏,并确保施工人员的人身安全。

6.3 后注浆施工结束后,应对施工现场进行清理,减少对环境和人员的影响。

7.总结后注浆施工是灌注桩施工的重要环节,对灌注桩的质量和使用寿命起到重要的影响。

钻孔灌注桩的后压浆施工技术

钻孔灌注桩的后压浆施工技术

钻孔灌注桩的后压浆施工技术文档一(正式风格):一、引言钻孔灌注桩是一种常见的地基处理工艺,能够有效增加地基的承载能力。

在钻孔灌注桩的施工中,后压浆技术是一个重要的环节,对灌注桩的质量和稳定性有着直接影响。

本文将详细介绍钻孔灌注桩的后压浆施工技术。

二、施工前准备1. 了解工程现场地质情况,包括土壤类型、地下水位等;2. 设计合理的孔径和孔深;3. 准备钻孔灌注桩机械设备;4. 配备必要的后浆设备和材料,如水泥、砂浆等。

三、后压浆施工步骤1. 进行钻孔灌注桩的钻孔工作,确保孔洞的直径和深度符合设计要求;2. 清理孔洞,保持孔洞内部干净;3. 后浆灌注:将预先配制好的浆液从孔洞底部注入,同时进行适当的搅拌;4. 后浆灌注过程中,注意控制浆液的流量和压力,防止浆液外渗;5. 确保浆液充分填充孔洞并与孔壁紧密贴合;6. 后浆灌注完成后,需要等待一定时间进行浆液的固化。

四、注意事项1. 后浆灌注过程中需严格按照设计要求进行;2. 控制好浆液的流量和压力,防止外渗;3. 防止堵塞孔洞,避免后浆灌注不均匀;4. 施工过程中要注意安全,做好防护工作。

五、附件1. 钻孔灌注桩施工图纸;2. 后压浆施工记录表。

六、法律名词及注释1. 钻孔灌注桩:指利用钻孔进行灌注的地基处理工艺;2. 后压浆:灌注桩施工中,将浆液从孔洞底部注入的技术。

文档二(非正式风格):一、前言钻孔灌注桩是一种用来加固地基的方法,后压浆施工技术是它的重要组成部分。

本文将详细介绍钻孔灌注桩的后压浆施工技术,以期提供参考。

二、施工前的准备工作1. 充分了解工程现场的地质情况,包括土壤类型、地下水位等;2. 设计合理的孔径和孔深,确保钻孔灌注桩的质量;3. 准备好钻孔灌注桩机械设备,以确保施工顺利进行;4. 配备必要的后浆设备和材料,如水泥、砂浆等。

三、后压浆施工的步骤1. 进行钻孔灌注桩的钻孔工作,确保孔洞的直径和深度符合设计要求;2. 清理孔洞,保持孔洞内部干净;3. 后浆灌注:将事先配制好的浆液从孔洞底部注入,同时进行适当的搅拌;4. 确保浆液充分填充孔洞,并且与孔壁紧密贴合;5. 注意控制浆液的流量和压力,防止浆液外渗;6. 后浆灌注完毕后,需要等待一定时间进行浆液的固化。

灌注桩后注浆施工技术规程53860

灌注桩后注浆施工技术规程53860

福建省工程建设地方标准DB 住房和城乡建设部备案号:灌注桩后注浆施工技术规程Technical specification for the construction ofCast-in-place pile post grouting(征求意见稿)发布实施福建省住房和城乡建设厅发布福建省工程建设地方标准灌注桩后注浆施工技术规程Technical specification for the construction of Cast-in-place pile post grouting住房和城乡建设部备案号:主编单位:福建建工集团总公司批准部门:福建省住房和城乡建设厅施行日期:年月日前言本规程是根据福建省住房和城乡建设厅《关于印发福建省住房和城乡建设系统2014年第二批科学技术项目计划的通知》(闽建科[2014]21号)的要求,由福建省工程建设科学技术标准化协会组织,福建建工集团总公司会同有关单位编写而成。

编制组在编制过程中,经过广泛调查研究,结合我省当前实际情况,总结近年来的实践经验,参考有关国家现行相关标准,并在广泛征求意见的基础上,编制本规程。

本规程共有7章和2个附录,主要技术内容有:1、总则;2、术语及符号;3、基本规定;4、注浆设计;5、注浆施工;6、安全和环境保护;7、质量检查及验收;附录等。

本规程由福建省住房和城乡建设厅负责管理,由福建建工集团总公司负责具体技术内容的解释。

请各单位在执行过程中,注意总结经验,提出意见和建议,并反馈给福建省住房与城乡建设厅建筑节能与科技处(地址:福州市北大路242号,邮编:350001)和福建建工集团总公司(地址:福州市五四路89号置地广场36层,邮编:350003)以供今后修订时参考。

本规程主编单位:福建建工集团总公司本规程参编单位:本规程主要起草人员:本规程主要审查人员:目录1 总则 (4)2 术语及符号 (5)2.1 主要术语 (5)2.2 主要符号 (6)3 基本规定 (7)4 注浆设计 (8)5 注浆施工 (12)5.1 材料设备 (12)5.2 劳动力组织 (13)5.3 施工要点 (13)6 安全和环境保护 (16)7 质量检查及验收 (17)附录 A 灌注桩后注浆施工记录 (18)附录 B 桩端后注浆事故处理 (19)本规程用词说明 (23)引用标准名录 (24)条文说明 (25)1 总则 (27)2 术语及符号 (28)2.1 主要术语 (28)2.2 主要符号 (28)3 基本规定 (29)4 注浆设计 (30)5 注浆施工 (32)5.1 材料设备 (32)5.3 施工要点 (32)7 质量检查及验收 (34)Contents1 General Provisions (5)2 Terms and Symbols (6)2.1 Key Terms (6)2.2 Main Symbols (7)3 Basic Regulations (8)4 Grouting Design (9)5 Grouting Construction (13)5.1 Materials and Equipment (13)5.2 Labor Organization (13)5.3 Construction Points (14)6 Safety and Environmental Protection (17)7 Quality Inspection and Acceptance (18)Appendix A Records of Grouting Construction (19)Appendix B Accident Treatment for Post Grouting of Pile End (20)Explanation of Wording in This Specification (24)Directory of Reference Standard (25)Addition:Explanation of Provisions (26)1 总则1.0.1 为了加强灌注桩后注浆施工的过程控制,保证安全生产和工程质量,制定本规程。

3.5 灌注桩后注浆施工

3.5  灌注桩后注浆施工

第五节灌注桩后注浆施工一、灌注桩后注浆概况及要点1、工作过程一、灌注桩后注浆概况及要点1、工作过程一、灌注桩后注浆概况及要点1、工作过程一、灌注桩后注浆概况及要点1、工作过程有缘学习更多+谓ygd3076考证资料或关注桃报:奉献教育(店铺)第五节灌注桩后注浆施工一、灌注桩后注浆概况及要点2、灌注桩后注浆类型桩侧后注浆桩底后注浆桩侧桩底复合后注浆一、灌注桩后注浆概况及要点3、发展情况1961年委内瑞拉修建Maracaibo大桥时首次使用该技术此后德国、法国、英国开始研究20世纪90年代前后中国开始研究2008年中国开始应用:鸟巢、国际机场3期工程一、灌注桩后注浆概况及要点4、后注浆形式封闭式后注浆法一、灌注桩后注浆概况及要点4、后注浆形式开放式后注浆法一、灌注桩后注浆概况及要点4、后注浆形式开放式后注浆法一、灌注桩后注浆概况及要点5、施工工艺设置注浆导管检查压浆导管5、施工工艺一、灌注桩后注浆概况及要点设置注浆导管检查压浆导管起吊沉放钢筋笼安装压浆阀检查压浆导管状态配置水泥浆实施压浆灌注混凝土一、灌注桩后注浆概况及要点6、注浆施工要点1)在任何情况下确保注浆管都能被打开2)根据地质条件、承载力要求确定合理的注浆参数一、灌注桩后注浆概况及要点7、后注浆施工的优缺点优点:1)大幅提高单桩承载力 1.2~2.5倍2)施工方法灵活,注浆设备简单缺点:1)施工要求严格,否则会造成注浆管堵塞2)已完成的灌注桩的成孔和成桩质量对后注浆工艺的效果影响较大3)后注浆的注浆时间要合适有缘学习更多+谓ygd3076考证资料或关注桃报:奉献教育(店铺)二、灌注装置的设置与要求1、注浆导管材料选用桩端注浆导管口径Φ 25,壁厚3.0mm桩侧注浆导管口径Φ 20,壁厚2.75mm2、注浆导管的连接管箍连接套管焊接二、灌注装置的设置与要求3、注浆导管设置1)注浆导管数量对于直径不大于1200mm 的桩,宜沿钢筋笼圆周对称设置2 根;对于直径大于1200mm 而不大于2500mm 的桩,宜对称设置3 根;二、灌注装置的设置与要求3、注浆导管设置2)注浆导管位置其位置主要参考注浆导管外径与受力筋直径大小的关系确定两者相差较大时,放在加劲箍内侧两者接近时,放在加劲箍外侧二、灌注装置的设置与要求4、注浆阀的设置1)注浆阀安装时间钢筋笼起吊至预钻孔垂直竖起后方可安装,不得提前安装三、灌注桩后注浆施工1、后注浆施工所用设备1)后注浆机械设备注浆泵注浆压力表三、灌注桩后注浆施工1、后注浆施工所用设备1)后注浆机械设备浆液搅拌机输浆管第五节灌注桩后注浆施工三、灌注桩后注浆施工1、后注浆施工所用设备2)后注浆时间及施工顺序*成桩2天后开始*饱和土中的注浆顺序宜先桩侧后桩端;非饱和土宜先桩端后桩侧;桩侧桩端注浆间隔时间不宜少于2h*对于群桩注浆宜先外围后内部。

灌注桩后注浆施工工法

灌注桩后注浆施工工法

灌注柱后注浆施工工法五矿二十三冶建设集团有限公司1、前言近年来,随着建筑物向群体化、重型化、高层、超高层化的发展,对于灌注桩的单桩承载力提出更高的高求。

灌注桩的单桩承载力,在桩身混凝土强度足够的前提下,主要取决于地基土对桩的阻力。

地基土对桩的垂直阻力,是由桩侧表面摩阻力和桩底土层支承力组成。

桩侧摩阻力的大小取决于土层性质和桩周表面积,在相同土层中,采用的成孔方法不同桩的侧摩阻力亦有一定的变化;而桩端土的支承力的极限值主要取决于持力层的土的物理力学性质,以及桩体嵌入持力层的深度。

但施工质量的好坏,特别能否有效控制孔底沉渣或虚土,对端承力的发挥具有决定影响。

对于钻孔灌注桩而言,成桩质量检查主要包括成孔及清孔、钢筋笼制作及安放、混凝土灌注等三个工序,特殊关键工序为成孔和混凝土灌注,如清孔不严密,常出现因孔底软弱沉渣处理不净而使桩的端阻降低、沉降过大。

另外,钻孔灌注桩施工时多采用泥浆护壁,若护壁泥皮过厚时,会使桩身混凝土与土体间夹一层泥浆膜,它的存在将大大削弱桩的侧摩侧力。

在工程实际应用中,通常采用增大桩径、增长桩长来弥补这此缺陷和不足,从而使工程造价提高,很不经济,而且施工难度增大,质量难于保证。

钻孔灌注桩桩底后注浆具有缩短桩长,缩小桩径,提高桩基承载力,提高施工进度和降低工程造价的优点,所以,在具备条件的工程中推广后注浆施工工艺有着重要的意义和广阔的前景。

2、工法特点灌注桩后注浆是指在灌注桩成桩后一定时间,通过预设在桩身内的注浆导管及与之相连的桩端、桩侧处的注浆阀以压力注入水泥浆的一种施工工艺。

注浆目的一是通过桩底和桩侧后注浆加固桩底沉渣(虚土)和桩身泥皮,二是对桩底及桩侧一定范围的土体通过渗入(粗颗粒土)、劈裂(细粒土)和压密(非饱和松散土)注浆起到加固作用,从而增大桩侧阻力和桩端阻力,提高单桩承载力,减少桩基沉降.在优化注浆工艺参数的前提下,可使单桩竖向承载力提高40%-120%,通常情况下粗粒土增幅高于细粒土、桩侧桩底复式注浆高于桩底注浆;桩基沉降减小30%左右;预埋于桩身的后注浆钢导管与桩身完整性超声检测管合二为一。

【精品】灌注桩后注浆技术

【精品】灌注桩后注浆技术

灌注桩后注浆技术***灌注桩后注浆施工质量控制办法(草拟)目录一、目的二、适用范围三、概述四、工艺与要点五、施工质量控制胡长秋2015年4月灌注桩后注浆施工质量控制办法一、目的为了确保***工程桩基础工程施工质量,编制此办法。

二、适用范围本办法适用于***工程桩基础工程施工。

三、概述灌注桩后注浆是指灌注桩成桩后,通过预设在桩身内的注浆导管及与之相连的桩端、桩侧注浆阀注入水泥浆,使桩端桩侧土体得到加固,从而提高单桩承载力,减少沉降。

这种方法可以起到两方面的作用:一是加固桩底沉渣和桩侧泥皮;二是对桩底和桩侧一定范围的土体通过渗入和压密注浆起到加固作用,从而增强桩侧阻力和桩端阻力。

在优化工艺参数的条件下,可使单桩承载力提高40%—120%,粗粒土增幅高于细粒土,软土增幅最小,桩侧桩底复式注浆高于桩底注浆;桩基沉降减少30%左右。

根据地层性质、桩长、承载力增幅和桩的使用功能(抗压、抗拔)等因素,灌注桩后注浆可采用桩底注浆、桩侧注浆、桩侧桩底复式注浆。

该技术适用于泥浆护壁钻、挖孔灌注桩及干作业钻、挖孔灌注桩。

四、工艺与要点1、施工工艺:将注浆管固定在钢筋笼上(钢管或黑铁管),出浆口采用单向截流阀并压入桩底土中30—50cm。

此工艺由于采用单向截流阀作出浆口,进行桩身混凝土浇筑时浆液不会灌入阀内,注浆时浆液也不会回流,且压力相对稳定,注浆效果显著。

2、工艺要点(1)注浆管制作。

注浆管一般应采用钢管。

其结构分为三部分:端部花管、中部直管及上部带丝扣的接头。

花管段侧壁一般按梅花形设置出浆水孔,孔径通常为6—7mm。

直径可采用Φ25 mm或Φ30 mm。

对于超长桩,考虑到管内摩阻力对压力的影响,可考虑采用Φ30mm或Φ38mm的钢管。

同时,花管段一定要用胶带、塑料膜或橡胶膜等包裹好,用铁丝等缠绕扎紧,防止渗漏。

(2)注浆管安装下放。

当采用第三种施工工艺时,应将两根注浆管点焊在钢筋笼的内圈上,安装注浆管时必须保证注浆管之间的对接,确保焊缝饱满、连续、密封良好;必须在花管全长范围内用胶带、塑料膜或橡胶膜等缠绕紧密,再用胶皮铁丝包裹扎牢,注浆管安装时还必须保证花管端部与钢筋笼(设计必须是下至孔底)底端齐平,而后管内注满水同钢筋笼一起放入孔内。

桥梁灌注桩后压浆技术操作规程

桥梁灌注桩后压浆技术操作规程

桥梁灌注桩后压浆技术操作规程1总则1.1为适应公路桥梁建设需要,确保桥梁灌注桩后压浆施工质量,特制定本规程。

1.2本规程适用范围为公路桥梁灌注桩后压浆施工。

1・3本规程所适用的灌注桩是指严格按照《公路桥涵施工技术规范》施工且检测合格的灌注桩。

1・4灌注桩后压浆施工必须做好施工前的准备工作和施工中的技术交底、施工组织、技术培训、施工管理工作,应严格执行本规程及相关技术规程。

1・5灌注桩后压浆施工必须按照有关国家基本建设程序进行,施工单位应对工程质量进行自检,在工程完工后应配合监理工程师检查验收。

1・6灌注桩后压浆施工必须文明施工,安全生产,严格遵守安全操作规程,加强安全教育,建立健全安全生产管理制度。

1.7灌注桩后压浆施工除执行本规程外,尚应符合国家及行业现行的有关标准和规范。

1.8灌注桩后压浆技术提高单桩承载力的机理:在钢筋笼上预埋压浆导管和压浆阀,在成桩5〜30天内实施桩侧和桩端后压浆,一是加固桩底沉渣(虚土)和桩侧泥皮,二是对桩底和桩侧一定范围的土体通过渗入(粗粒土)、劈裂(细粒土)和压密(非饱和和松散土)注浆起到加固作用,从而增强桩侧和桩端阻力,提高单桩承载力。

1・9灌注桩后压浆的效果取决于土层性质、注浆工艺流程、参数的控制标准等因素。

工艺控制和差异参数的调整是该技术的质量关键。

1・10灌注桩后压浆技术是专利技术,目前正处于技术推广阶段,宜选择专业队伍进行施工。

1.11灌注桩后压浆施工属隐蔽工程,要求必须如实、准确地记录施工情况,并对资料进行整理分析,以便为工程验收做好准备。

2施工准备2.1设计单位(或有关单位)应向施工单位提供灌注桩后压浆设计文件并负责技术交底,设计文件一般应包括以下资料:(1)灌注桩后压浆设计和设计说明书;(2)施工区的工程地质水文资料;(3)质量要求及检验标准。

2.2施工单位应根据招投标文件,施工合同,设计文件及有关规范编报实施性施工组织设计。

实施性施工组织设计应包括以下内容:施工组织机构、施工方法、进度计划、质量管理、安全生产管理、环境保护等。
