万用表测阻抗的原理

万用表测3极管的简单方法

万用表测3极管的简单方法万用表测量3极管有一系列简单而有效的方法，这些方法可用来检测3极管的状态，确保它们能够正常工作。

下面，我将分享几种在使用万用表测量3极管时的基本方法。

首先，要测量3极管的共射放大器，需要将测量电压连接到被测元件的两个极间。

并且将万用表的嗅探器或节点探测器连接到中间顶点的那个极上。

这样，万用表就可以感知到电流的变化，一旦识别到变化，就可以确定测量元件的准确状态。

其次，为了测试3极管的阻抗，需要令万用表以扫描频率按固定步长变化测量电压，以确定结构在不同频率上的电阻。

在扫描过程中可以观察3极管在不同频率与电压之间的反应。

从而判断3极管在不同频率下的电阻或阻抗。

另外，在测量3极管的开关特性时，也需要使用万用表。

具体操作是，将测量电压连接到3极管的两个极的中间极上，然后，调整测量电压的强度，逐渐提高强度，直到观察得到电流转换的瞬间，从而确定3极管的行为特性。

最后，在测量3极管的偏置状态时，也需要使用万用表。

首先，将电压源连接到3极管顶点极上，然后将万用表嗅探器或节点探测器连接到极对极之间。

然后将3极管调节至零失灵点，然后调整电压源，确定3极管的正负偏差值。

此外，如果想要更好地了解3极管的特性，还可以使用直流电路范式和交流电路范式进行测量。

DC电路范式测试可以帮助确定电路中三极管的放大特性，以及三极管对对象参数的响应，而AC电路模型测量则可以确定三极管在变压器输入信号下的行为特性。

以上就是三极管测量使用万用表时的简单而有效的几种方法。

不管是判断共射放大器状态、测量阻抗、检查开关性能还是测量偏置状态，使用这些方法都可以帮助我们快速准确地了解3极管的工作状态。

因此，我们应该熟悉利用万用表测量3极管的具体操作过程，从而将快速准确地测量三极管的时间节省下来，使电子设备能够正常工作。

万用表阻抗测量方法

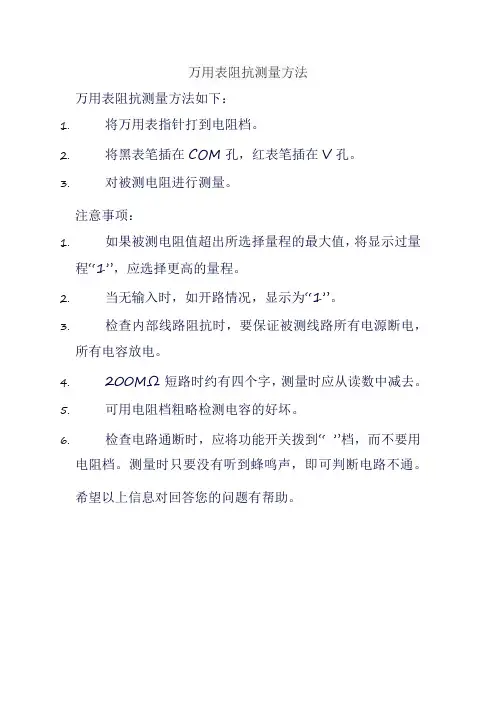

万用表阻抗测量方法
万用表阻抗测量方法如下：
1.将万用表指针打到电阻档。

2.将黑表笔插在COM孔，红表笔插在V孔。

3.对被测电阻进行测量。

注意事项：
1.如果被测电阻值超出所选择量程的最大值，将显示过量
程“1”，应选择更高的量程。

2.当无输入时，如开路情况，显示为“1”。

3.检查内部线路阻抗时，要保证被测线路所有电源断电，
所有电容放电。

4.200MΩ短路时约有四个字，测量时应从读数中减去。

5.可用电阻档粗略检测电容的好坏。

6.检查电路通断时，应将功能开关拨到“ ”档，而不要用
电阻档。

测量时只要没有听到蜂鸣声，即可判断电路不通。

希望以上信息对回答您的问题有帮助。

实验一、指针万用表的使用方法和测量常见器件的技巧

实验一、指针万用表的使用方法和测量常见器件的技巧一、实验目的１.学习电阻、电位器、电容的不同种类特点和参数识别方法２.了解指针式万用表的原理和使用方法３.了解指针式万用表的检测常用电子元器件的方法二、实验器材指针式万用表，若干常见的电子元器件，直流稳压电流三、实验原理电阻器是电子设备中应用最广泛的元件之一，在电路中起限流、分流、降压、分压、负载、与电容配合作滤波器及阻抗匹配等作用。

1、根据电阻器的电阻值在电路中的特性来分，可分为固定电阻、可变电阻器（电位器）和敏感电阻器三大类。

⑴固定电阻器固定电阻器按组成材料可分为非线绕电阻器和线绕电阻器两大类。

非线绕电阻器又可分为薄膜电阻器、实心型电阻器。

薄膜电阻器：碳膜电阻、、合成碳膜电阻器、金属膜电阻器、金属氧化膜电阻器、化学沉积膜电阻器、玻璃釉膜电阻器、金属氮化膜电阻器。

实心型电阻器：无机合成实心碳质电阻器、有机合成实心碳质电阻器。

线绕电阻器：通用线绕电阻器、精密线绕电阻器、大功率线绕电阻器、高频线绕电阻器。

⑵电位器（可变电阻器）电位器是靠一个电刷在电阻体上移动而获得变化的电阻值，在一定的范围内可调。

按电阻体的材料分，可分为薄膜电位器和线绕电位器两种。

薄膜电位器：WTX型小型碳膜电位器、WTH型合成碳膜电位器、WS型有机实心电位器、WTJ型精密合成电位器、WHD型多圈合成膜电位器等线绕电位器的电阻体由金属线线绕而成，能承受较高的温度，因此可制成功率型的电位器，其额定功率为0.25W～50W左右。

阻值范围在100Ω～100KΩ左右。

按调节活动机构的运动方式可分为旋转式和直滑式电位器。

按输出特性的函数关系，又可分为线性电位器和非线性电位器⑶敏感电阻器按照其对温度、光机械力等物理量表现敏感的特性可分为：压敏电阻器、热敏电阻器、光敏电阻器、力敏电阻器、气敏电阻器、湿敏电阻器。

2、电阻器的阻值和误差的标注方法电阻器的标称阻值一般都标在电阻体上，其标志有四种：直标法、文字符号法、数码法和色标法。

万用表的使用习题解答

1.1万用表的使用习题一、测试（一）判断题1.机械万用表又称指针式万用表，能测量电流、电压、电阻等电参数，有的还可以测量三极管的放大倍数，频率、电容值、逻辑电位、分贝值等。

答案：T解题：机械万用表又称指针式万用表，能测量电流、电压、电阻等电参数，有的还可以测量三极管的放大倍数，频率、电容值、逻辑电位、分贝值等。

2. 表头的灵敏度是指指针达到满刻度时，流过表头的直流电流的大小，简称为满度电流。

满度电流越小，灵敏度就越高，一般情况下，万用表只有几微安到几百微安满偏电流值。

答案：T解题：表头的灵敏度是指指针达到满刻度时，流过表头的直流电流的大小，简称为满度电流。

满度电流越小，灵敏度就越高，一般情况下，万用表只有几微安到几百微安满偏电流值。

3.表头的内阻是指磁电系测量机构中线圈的直流电阻，这个值越大，内阻越高，万用表性能越差。

答案：F解题：表头的内阻是指磁电系测量机构中线圈的直流电阻，这个值越大，内阻越高，万用表性能越好。

4.万用表量程旋转开关选择应遵循先选档位后选量程，量程从小到大选用的原则。

答案：F解题：万用表量程旋转开关选择应遵循先选档位后选量程，量程从大到小选用的原则。

5.机械万用表的表头为磁电式直流电流表，所以通过万用表的红、黑表笔串联到测量线路中就可以实现线路电流的测量。

为了实现多量程电流的测量，在表头上串联一个适当的电阻（叫分流电阻）进行分流，就可以扩展电流量程。

改变分流电阻的阻值，就能改变电流测量范围。

答案：F解题：机械万用表的表头为磁电式直流电流表，所以通过万用表的红、黑表笔串联到测量线路中就可以实现线路电流的测量。

为了实现多量程电流的测量，在表头上串联一个适当的电阻（叫分流电阻）进行分流，就可以扩展电流量程。

改变分流电阻的阻值，就能改变电流测量范围。

6. 机械万用表测电阻原理是在表头上并联和串联适当的电阻，同时串接一节电池，使电流通过被测电阻，根据电流的大小，就可测量出电阻值。

改变分流电阻的阻值，就能改变电阻的量程。

数字万用表原理及详细介绍

数字万用表姓名：XXX 学号：XXXXXX 专业：08电子信息工程X班数字万用表DMM(Dital MultiMeter)采用大规模集成电路和液晶数字显示技术，具有结构简单、测量精度高、输入阻抗高、显示直观、过载能力强、功能全、耗电省、自动量程转换等优点，许多数字万用表还带有测电容、频率、温度等功能。

本课题的主要内容是理解DT-830型数字万用表的基本结构和原理，通过数字万用表的组装与调试，培养电子产品安装测试技能。

万用表的概述数字万用表是采用集成电路模/数转换器和液晶显示器，将被测量的数值直接以数字形式显示出来的一种电子测量仪表。

1.数字万用表的组成数字万用表是在直流数字电压表的基础上扩展而成的。

为了能测量交流电压、电流、电阻、电容、二极管正向压降、晶体管放大系数等电量，必须增加相应的转换器，将被测电量转换成直流电压信号，再由A/D转换器转换成数字量，并以数字形式显示出来。

它由功能转换器、A/D转换器、LCD显示器、电源和功能/量程转换开关等构成。

常用的数字万用表显示数字位数有三位半、四位半和五位半之分。

对应的数字显示最大值分别为1999，19999和199999，并由此构成不同型号的数字万用表。

2.数字万用表的面板(1)液晶显示器:显示位数为四位，最大显示数为±1999，若超过此数值，则显示1或-1。

(2)量程开关:用来转换测量种类和量程。

(3)电源开关:开关拨至"ON"时，表内电源接通，可以正常工作；"OFF"时则关闭电源。

(4)输入插座:黑表笔始终插在"COM"孔内。

红表笔可以根据测量种类和测量范围分别插入"V·Ω "、"mA"、"10A"插孔中。

1模数转换与数字显示电路常见的物理量都是幅值连续变化的所谓模拟量。

指针式仪表可以直接对模拟电压、电流进行显示，而对数字式仪表，需要把模拟电信号转换成数字信号,再进行显示和处理。

万用表蜂鸣器档测短路原理

万用表蜂鸣器档测短路原理
万用表蜂鸣器档测短路的原理是利用万用表内部的振荡器产生的高频振荡信号，通过检测被测电路中的电信号变化，来判断线路是否短路。

当万用表蜂鸣器档测量线路或元器件时，如果线路或元器件短路，则万用表内部的振荡器产生的高频振荡信号会被短路，从而使得万用表内部的蜂鸣器发出蜂鸣声。

在使用万用表蜂鸣器档进行短路测量时，一定要确保断开电源，切记不要带电操作。

同时，使用蜂鸣档测量有时候两个信号之间的实际内阻较小，就很容易误判，比如继电器/接触器线圈，很多继电器/接触器线圈阻抗小于75Ω，使用蜂鸣档测量就会蜂鸣以为短路，其实并没有。

因此，更准确地知道两个线路之间的阻值时，可使用200Ω档测量。

总之，万用表蜂鸣器档是工程师经常使用的一种快速查找线路或元器件短路故障点的工具，其原理是通过检测电信号变化来判断线路是否短路。

万用表的基本原理及使用方法

万用表的使用方法_万用表使用方法图解_磁电式和数字式万用表使用方法图解摘要: 图1 MF-30型万用表的面板图万用表可测量多种电量，虽然准确度不高，但是使用简单，携带方便，特别适用于检查线路和修理电器设备。

万用表有磁电式和数字式两种。

1、磁电式万用表磁电式万用表有磁电式微安表、若干...图1 MF-30型万用表的面板图万用表可测量多种电量，虽然准确度不高，但是使用简单，携带方便，特别适用于检查线路和修理电器设备。

万用表有磁电式和数字式两种。

1、磁电式万用表磁电式万用表有磁电式微安表、若干分流器和倍压器、半导体二极管及转换开关等组成，可以用来测量直流电流、直流电压、交流电压和电阻等。

图1所示是常用的MF-30型万用表的面板图。

现将各项测量电路分述如下：(1) 直流电流的测量测量直流电流的原理电路图如图2所示。

被测电流从“+”，“-”两端进出。

RA1~RA5是分流器的电阻，它们和微安表连成一个闭合电路。

改变转换开关的位置，就改变了分流器的电阻，从而也就改变了电流的量程。

例如，放在50mA挡时，分流器电阻为RA1+RA2，其余则与微安表串联。

量程愈大，分流器电阻愈小。

图中的R为直流调整电位器。

(2) 直流电压的测量测量直流电压的原理电路如图3所示。

被测电压加在“+”，“-”两端。

RV1，RV2，…是倍压器电阻。

量程愈大，倍压器电阻也愈大。

图2 测量直流电流的原理电路图3 测量直流电压的原理电路电压表内阻愈高，从被测电路取用的电流愈小，被侧电路受到的影响也就愈小，我们用仪表的灵敏度，也就是用仪表的总内阻除以电压表量程来表明这一特征。

MF-30型万用表在直流电压25V档上仪表的总内阻为500KΩ，则这挡的灵敏度为。

(3) 交流电压的测量测量交流电压的原理电路如图8.11所示。

磁电式仪表只能测量直流，如果要测量交流，则必须附有整流元件，即图中的半导体二极管D1和D2.。

二极管值允许一个方向的电流通过，反方向的电流不能通过。

数字万用表原理及完美介绍

数字万用表姓名：XXX 学号：XXXXXX 专业：08电子信息工程X班数字万用表DMM(Dital MultiMeter)采用大规模集成电路和液晶数字显示技术，具有结构简单、测量精度高、输入阻抗高、显示直观、过载能力强、功能全、耗电省、自动量程转换等优点，许多数字万用表还带有测电容、频率、温度等功能。

本课题的主要内容是理解DT-830型数字万用表的基本结构和原理，通过数字万用表的组装与调试，培养电子产品安装测试技能。

万用表的概述数字万用表是采用集成电路模/数转换器和液晶显示器，将被测量的数值直接以数字形式显示出来的一种电子测量仪表。

1.数字万用表的组成数字万用表是在直流数字电压表的基础上扩展而成的。

为了能测量交流电压、电流、电阻、电容、二极管正向压降、晶体管放大系数等电量，必须增加相应的转换器，将被测电量转换成直流电压信号，再由A/D转换器转换成数字量，并以数字形式显示出来。

它由功能转换器、A/D转换器、LCD显示器、电源和功能/量程转换开关等构成。

常用的数字万用表显示数字位数有三位半、四位半和五位半之分。

对应的数字显示最大值分别为1999，19999和199999，并由此构成不同型号的数字万用表。

2.数字万用表的面板(1)液晶显示器:显示位数为四位，最大显示数为±1999，若超过此数值，则显示1或-1。

(2)量程开关:用来转换测量种类和量程。

(3)电源开关:开关拨至"ON"时，表内电源接通，可以正常工作；"OFF"时则关闭电源。

(4)输入插座:黑表笔始终插在"COM"孔内。

红表笔可以根据测量种类和测量范围分别插入"V·Ω "、"mA"、"10A"插孔中。

1模数转换与数字显示电路常见的物理量都是幅值连续变化的所谓模拟量。

指针式仪表可以直接对模拟电压、电流进行显示，而对数字式仪表，需要把模拟电信号转换成数字信号,再进行显示和处理。

万用表的使用习题解答

万用表的使用习题解答1.1万用表的使用题一、测试一）判断题1.机械万用表又称指针式万用表，能测量电流、电压、电阻等电参数，有的还可以测量三极管的放大倍数，频率、电容值、逻辑电位、分贝值等。

答案：T解析：机械万用表又称指针式万用表，能测量电流、电压、电阻等电参数，有的还可以测量三极管的放大倍数，频率、电容值、逻辑电位、分贝值等。

2.表头的灵敏度是指指针达到满刻度时，流过表头的直流电流的大小，简称为满度电流。

满度电流越小，灵敏度就越高，一般情况下，万用表只有几微安到几百微安满偏电流值。

答案：T解析：表头的灵敏度是指指针达到满刻度时，流过表头的直流电流的大小，简称为满度电流。

满度电流越小，灵敏度就越高，一般情况下，万用表只有几微安到几百微安满偏电流值。

3.表头的内阻是指磁电系测量机构中线圈的直流电阻，这个值越大，内阻越高，万用表性能越好。

答案：F解析：表头的内阻是指磁电系测量机构中线圈的直流电阻，这个值越大，内阻越高，万用表性能越差。

4.万用表量程旋转开关选择应遵循先选档位后选量程，量程从小到大选用的原则。

答案：F解析：万用表量程旋转开关选择应遵循先选档位后选量程，量程从大到小选用的原则。

5.机械万用表的表头为磁电式直流电流表，所以通过万用表的红、黑表笔串联到测量线路中就可以实现线路电流的测量。

为了实现多量程电流的测量，在表头上串联一个适当的电阻（叫分流电阻）进行分流，就可以扩展电流量程。

改变分流电阻的阻值，就能改变电流测量范围。

答案：F解析：机械万用表的表头为磁电式直流电流表，所以通过万用表的红、黑表笔串联到测量线路中就可以实现线路电流的测量。

为了实现多量程电流的测量，在表头上串联一个适当的电阻（叫分流电阻）进行分流，就可以扩展电流量程。

改变分流电阻的阻值，就能改变电流测量范围。

6.机械万用表测电阻原理是在表头上并联和串联适当的电阻，同时串接一节电池，使电流通过被测电阻，根据电流的大小，就可测量出电阻值。

数字万用表原理及详细介绍

数字万用表姓名：XXX 学号：XXXXXX 专业：08电子信息工程X班数字万用表DMM(Dital MultiMeter)采用大规模集成电路和液晶数字显示技术，具有结构简单、测量精度高、输入阻抗高、显示直观、过载能力强、功能全、耗电省、自动量程转换等优点，许多数字万用表还带有测电容、频率、温度等功能。

本课题的主要内容是理解DT-830型数字万用表的基本结构和原理，通过数字万用表的组装与调试，培养电子产品安装测试技能。

万用表的概述数字万用表是采用集成电路模/数转换器和液晶显示器，将被测量的数值直接以数字形式显示出来的一种电子测量仪表。

1.数字万用表的组成数字万用表是在直流数字电压表的基础上扩展而成的。

为了能测量交流电压、电流、电阻、电容、二极管正向压降、晶体管放大系数等电量，必须增加相应的转换器，将被测电量转换成直流电压信号，再由A/D转换器转换成数字量，并以数字形式显示出来。

它由功能转换器、A/D转换器、LCD显示器、电源和功能/量程转换开关等构成。

常用的数字万用表显示数字位数有三位半、四位半和五位半之分。

对应的数字显示最大值分别为1999，19999和199999，并由此构成不同型号的数字万用表。

2.数字万用表的面板(1)液晶显示器:显示位数为四位，最大显示数为±1999，若超过此数值，则显示1或-1。

(2)量程开关:用来转换测量种类和量程。

(3)电源开关:开关拨至"ON"时，表内电源接通，可以正常工作；"OFF"时则关闭电源。

(4)输入插座:黑表笔始终插在"COM"孔内。

红表笔可以根据测量种类和测量范围分别插入"V·Ω "、"mA"、"10A"插孔中。

1模数转换与数字显示电路常见的物理量都是幅值连续变化的所谓模拟量。

指针式仪表可以直接对模拟电压、电流进行显示，而对数字式仪表，需要把模拟电信号转换成数字信号,再进行显示和处理。

电声实验报告_扬声器阻抗特性的测量

实验报告小组成员：实验题目：扬声器阻抗特性的测量一、实验目的：（1）掌握扬声器阻抗特性的测量方法（2）由扬声器阻抗特性求出其谐振频率和品质因数值二、实验设备：扬声器（带电阻）、信号发生器、毫伏表、万用表三、实验原理：阻抗曲线是在扬声器正常工作的情况下，用恒流法或恒压法测得的扬声器阻抗模值随频率变化曲线。

本次试验使用的是间接测量的恒压法。

实验原理图如下：图1其中U o≡4V，i为通过电路的电流，R od为扬声器直流电阻Z y=U i/i i=(U o-U i)/R Q o（品质因数）=f0/B=f0/(f2-f1)=∣Z max∣/R od (f0为谐振频率)四、实验内容及步骤：1、用万用表测量扬声器的直流电阻R od（R od=6.5Ω），并读出R 的阻值（R=620Ω）。

2、按原理图连接电路，保证信号发生器输出电压U o =4V 的同时，用毫伏表测不同频率（见表1）的扬声器两端的电压U i 。

3、将测得数据填入表1，并计算扬声器阻抗值。

4、根据所得数据画出Z y —f 曲线。

扬声器的阻抗特性5101520253020304050601202404809601920384076801536018000f(Hz)Z y图25、将图2与扬声器的阻抗特性曲线的理论图（图3）相比较，可看出所测扬声器的f0=50Hz，品质因数Q o=图3五、实验结论：1、由实验数据大体可以得出如图3所示的扬声器阻抗特性曲线。

2、由所得的曲线可计算出扬声器的谐振频率，谐振频率即为Z max 所对应的频率。

3、通过此次实验我掌握了测试扬声器阻抗特性的方法。

六、误差分析：.仪器设备的误差等误差导致实验结果与理论结果有一定的差距。

数字万用表原理及详细介绍

数字万用表姓名：XXX 学号：XXXXXX 专业：08电子信息工程X班数字万用表DMM(Dital MultiMeter)采用大规模集成电路和液晶数字显示技术，具有结构简单、测量精度高、输入阻抗高、显示直观、过载能力强、功能全、耗电省、自动量程转换等优点，许多数字万用表还带有测电容、频率、温度等功能。

本课题的主要内容是理解DT-830型数字万用表的基本结构和原理，通过数字万用表的组装与调试，培养电子产品安装测试技能。

万用表的概述数字万用表是采用集成电路模/数转换器和液晶显示器，将被测量的数值直接以数字形式显示出来的一种电子测量仪表。

1.数字万用表的组成数字万用表是在直流数字电压表的基础上扩展而成的。

为了能测量交流电压、电流、电阻、电容、二极管正向压降、晶体管放大系数等电量，必须增加相应的转换器，将被测电量转换成直流电压信号，再由A/D转换器转换成数字量，并以数字形式显示出来。

它由功能转换器、A/D转换器、LCD显示器、电源和功能/量程转换开关等构成。

常用的数字万用表显示数字位数有三位半、四位半和五位半之分。

对应的数字显示最大值分别为1999，19999和199999，并由此构成不同型号的数字万用表。

2.数字万用表的面板(1)液晶显示器:显示位数为四位，最大显示数为±1999，若超过此数值，则显示1或-1。

(2)量程开关:用来转换测量种类和量程。

(3)电源开关:开关拨至"ON"时，表内电源接通，可以正常工作；"OFF"时则关闭电源。

(4)输入插座:黑表笔始终插在"COM"孔内。

红表笔可以根据测量种类和测量范围分别插入"V·Ω "、"mA"、"10A"插孔中。

1模数转换与数字显示电路常见的物理量都是幅值连续变化的所谓模拟量。

指针式仪表可以直接对模拟电压、电流进行显示，而对数字式仪表，需要把模拟电信号转换成数字信号,再进行显示和处理。

《阻抗测量》课件

1
基本步骤
进行阻抗测量时，需要先准备电路、设置测量仪器、连接电路并进行测量。
2
常用的测量工具和仪器
常见的阻抗测量工具包括万用表、示波器和频谱分析仪等。
3
数据分析
获取阻抗测量数据后，需要进行数据分析和解释，以得出正确的结论。
常见的阻抗测量技术和应用案例
阻抗测量在电子工程中的应用
阻抗测量在生物医学中的应用
《阻抗测量》PPT课件
阻抗测量是一种用于测量电路中元件或系统的阻抗的技术。通过阻抗测量，我们可以了解电路元件的特性和性能，在电子工程和生物医学等领域有广泛的应用。
阻抗测量的定义和基本概念
1 阻抗测量是什么？
阻抗测量是一种测量电路中元件或系统的阻抗的技术。
2 基本概念
阻抗是指电路中对电流流动的阻力，是交流电路中电压与电流的比值。
3 应用领域
阻抗测量在电子工程、生物医学、电力系统和通信网络等领域中都有重要的应用。
ห้องสมุดไป่ตู้
阻抗测量的原理和方法
1 基本原理
2 常用的测量方法
阻抗测量基于电压和电流之间的关系，通过测量电压和电流的幅值和相位差来计算阻抗值。
常见的阻抗测量方法包括交流电桥、阻抗分析仪和频率响应分析等。
阻抗测量的步骤和工具
阻抗测量广泛应用于电子元件和电路的性能评估、故障检测和设计验证等方面。
阻抗测量常用于心电图（ECG）和生物电阻抗成像等医疗设备中，用于诊断和监测患者的生理状况。

测电阻的方法有哪些

测电阻的方法有哪些测量电阻是电子学和电工学中常见的实验和测量方法之一。

下面将详细介绍测电阻的一些常用方法。

1. 万用表法：万用表是最常用的测量电阻的工具之一。

通过将万用表的两个探头连接到电阻的两个端点，可以直接读取电阻值。

一般情况下，万用表有多个量程可选，从几欧姆到几兆欧姆范围内都可测量。

2. 电桥法：电桥法是测量电阻精度较高的方法之一。

常见的电桥有韦斯顿电桥和麦克斯韦电桥。

通过调节电桥上的可变元件（如可变电阻、可变电容等），使得电桥两侧电压为零，从而确定未知电阻。

3. 阻值计法：阻值计也是一种测量电阻的常用装置。

阻值计通过内部电路原理，可以直接测量小电阻值。

阻值计有手摇式和数字式两种，数字式阻值计通常具有更高的测量精度和功能。

4. 电压法：电压法是一种间接测量电阻的方法。

通过在电路中施加电压，测量电流的大小，然后根据欧姆定律利用电压和电流关系来计算电阻。

电压法适用于测量较大阻值的电阻。

5. 恒流法：恒流法也是一种间接测量电阻的方法。

通过在电路中施加恒定电流，测量电压的大小，然后根据欧姆定律利用电流和电压关系来计算电阻。

恒流法适用于测量较小阻值的电阻。

6. 二线法和四线法：二线法和四线法是测量电阻时常用的接线方式。

二线法是最简单的接线方式，将测量电阻的两个端点与测量设备的两个引线相连。

但是由于测试线的电阻和电容对测量结果会产生影响，精度较低。

四线法则通过使用多组测试线，分别施加电流和测量电压，可以消除引线电阻对测量结果的影响，提高测量精度。

7. 逆变法：逆变法是一种使用逆变器测量电阻的方法。

逆变器将直流电压通过变频器转换为交流电压，经过测试电阻后再通过变频器转换为直流电压进行测量。

根据变频器的输出频率和输入电阻的变化关系，可以计算出测试电阻的值。

8. 频率法：频率法是一种通过测量电阻在不同频率下的阻抗来计算电阻值的方法。

在不同频率下，电阻的阻抗会发生变化，通过对阻抗进行测量和分析，可以得到电阻的值。

万用表的基本工作原理和使用方法图解

万⽤表的基本⼯作原理和使⽤⽅法图解⼀、万⽤表的基本⼯作原理“万⽤表”是万⽤电表的简称，它是我们电⼦制作中⼀个必不可少的⼯具。

万⽤表能测量电流、电压、电阻、有的还可以测量三极管的放⼤倍数，频率、电容容量⼤⼩、逻辑电位、分贝值等。

万⽤表有很多种，现在最流⾏的有机械指针式的和数字式的万⽤表。

它们各有其优缺点;对于电⼦初学者，建议使⽤指针式万⽤表，因为它对我们熟悉⼀些电⼦知识原理很有帮助。

下⾯主要介绍⼀下机械指针式万⽤表的测量原理。

此类万⽤表的基本原理是利⽤⼀只灵敏的磁电式直流电流表（微安表）做表头。

当微⼩电流通过表头，就会有电流指⽰。

但表头不能通过⼤电流，所以，必须在表头上并联与串联⼀些电阻进⾏分流或降压，从⽽测出电路中的电流、电压和电阻。

下⾯分别给予介绍。

1、测直流电流原理。

如图1a所⽰，在表头上并联⼀个适当的电阻（叫分流电阻）进⾏分流，就可以扩展电流量程。

改变分流电阻的阻值，就能改变电流测量范围。

2、测直流电压原理。

如图1b所⽰，在表头上串联⼀个适当的电阻（叫倍增电阻）进⾏降压，就可以扩展电压量程。

改变倍增电阻的阻值，就能改变电压的测量范围。

3、测交流电压原理。

如图1c所⽰，因为表头是直流表，所以测量交流时，需加装⼀个并、串式半波整流电路，将交流进⾏整流变成直流后再通过表头，这样就可以根据直流电的⼤⼩来测量交流电压。

扩展交流电压量程的⽅法与直流电压量程相似。

4、测电阻原理。

如图1d所⽰，在表头上并联和串联适当的电阻，同时串接⼀节电池，使电流通过被测电阻，根据电流的⼤⼩，就可测量出电阻值。

改变分流电阻的阻值，就能改变电阻的量程。

⼆、万⽤表的使⽤万⽤表（以105型为例）的表盘如右图所⽰。

通过转换开关的旋钮来改变测量项⽬和测量量程。

机械调零旋钮⽤来保持指针在静⽌处在左零位。

“Ω”调零旋钮是⽤来测量电阻时使指针对准右零位，以保证测量数值准确。

万⽤表的测量范围如下：直流电压：分5档—0-6V；0-30V；0-150V；0-300V；0-600V。

实验五_人体阻抗实验

实验五人体阻抗实验一、实验目的：1. 了解人体阻抗的测量方法。

2. 通过心脏收缩和舒张时其心房、心室的体积变化，可观察到回路中人体阻抗的相应变化，进而了解阻抗测量的实际应用。

二、原理简介：阻抗为测量路径上，对交流电通过时，所产生阻力性和电抗性合成的总抗量。

这其中包含三种成分：电阻、电感、电抗。

所有导电物质。

包括活体组织皆具有阻抗，且其阻抗会随着季节或阻抗内体液的变化而变化。

一般对电阻的定义是电流经过的物质上，所产生对直流电位和交流电位的抵抗量。

所有物质在高于绝对零度的温度下，皆具有电抗的特性。

LR Aρ= 依上式，此电阻值会与电流通过物体的及面积A 成反比，而与电流的路径长度L 成正比，其中ρ是电阻系数。

下图为体阻抗测量的原理框图：图5-1 体阻抗测量原理框图由韦恩电桥振荡器产生的50KHz 交流信号，经由一定电流电路，将信号以表面电极送入体内。

再将向量信号萃取出为单极性信号，其放大倍率为5。

再者，隔离电路将信号和电源做隔离，其方法可采用光学式或变压器式。

经由精密全波整流电路所构成的解调器，将50KHz 的载波信号和身体阻抗的低频信号予以分离，又经一频宽为0.1~10Hz 的带通滤波器，即可提取出因心脏输出而改变的体阻抗信号，再将此微弱信号放大500倍，便可于示波器上显示体阻抗的变化信号。

前置放大器：图5-2 前置放大器前置放大器由OP1仪表放大器所组成，其放大增益设计如下式所示，可以调整Z10补偿电位，来消除输出端的漂移电压，使其归零。

949.41k Av Z Ω=+ 带阻滤波器、隔离电路、带通滤波器略，可以查阅心电实验中所述的相关内容。

韦恩电桥震荡电路：图5-3 韦恩电桥震荡电路由OP6A、Z21、Z22、Z23、Z24、Z25和Z26组成的振荡器，可产生正弦交流波信号，振荡器采用正反馈设计，震荡频率由Z22、Z23、Z24和Z26决定，如下式：o f =而振荡条件由Z21决定，必须满足公式：21252Z Z ≥ 定电流电路：图5-4 定电流电路在OP6B 电路中，因具有负反馈的设计，因此输入端有虚短的现象，所以输出电流只与输入电压有关，即28iL V I Z =，而与负载的大小无关，所以OP6B 、Z27和Z28可视为一定电流电路的组合。

万用表电压测量原理

万用表电压测量原理
万用表是一种用于测量电压、电流和电阻的电子测量仪器，其电压测量原理是基于欧姆定律和电压分压原理。

欧姆定律是指在电阻恒定的电路中，电流与电压成正比。

根据欧姆定律，我们可以用万用表测量电路中的电压。

电压分压原理是指在一个由多个电阻串联或并联的电路中，电压会按照电阻值的比例进行分配。

根据电压分压原理，万用表在电路中的测量点之间会分得不同的电压。

为了测量电路中的电压，首先需要将万用表的测量头连接到电路中的测量点。

然后，万用表内部的电路会将电路中的电压引入到测量头中。

在测量过程中，万用表会将输入电压转换成一个适当的量程范围。

这是因为万用表的内部电路会根据待测电压的大小自动选择合适的量程，以确保测量准确性和安全性。

最后，万用表会通过显示屏或指针来显示测量结果。

用户可以读取显示屏或指针上的数值，从而得知待测电路中的电压大小。

总而言之，万用表的电压测量原理是基于欧姆定律和电压分压原理。

通过连接到待测电路中的测量点，并利用内部电路将电压转换成合适的量程范围，万用表可以准确地测量电路中的电压。
