Dell D610笔记本硬盘并口改串口 IDE改sata

Dell D610笔记本硬盘并口改串口,IDE转SATA
今天来讲解一下笔记本硬盘并口改串口，很多老笔记本的硬盘都是并口的，想升级成大硬盘，但是现在很多大硬盘都是串口的。

难道就没有办法使用了吗，今天就来讲解一下，老笔记本并口如何改造成串口。

就拿我的DELL D610开刀吧，我的DELL610是40G硬盘，已经不够用了，买了一块320G的串口硬盘，先把C542 C543 C545 C546用3900P的园片电容替换，方便连接，我开始是用笔记本自带的电容，但是一焊接就断，把4根信号线和3根电源线接在串口硬盘插座上。

我偷懒了，没有换插座，就直接用线连接好，就是线长了点。

主板上就把C542 C543 C545 C546断开接插座，其他没有拆动。

笔记本并口改串口,IDE转SATA的方法就是这些了，不过要注意的是，要主板是915的才可以改哦，如果有朋友有兴趣一定要先看自己本本的型号。

笔记本并口转串口,IDE转SATA

笔记本 IDE 转 SATA 改造曾经看到过一篇文章《笔记本改造实录 IDE 硬盘改装 SATA 大容量硬盘》，我自己就根据他说的也改造笔记本硬盘。

电脑硬盘接口最常用的两种即是 SATA 串口和 IDE 并口（串口硬盘和并口硬盘以下简称串口和并口）。

它们的主要区别是数据传输方式不同。

并口是很早就出现的一种传输方式，几路信号同时一起并排传输；串口是近来的一种新的传输方式，数据是一个接一个的传输。

在硬盘数据传输里面，现在串口速度高于并口速度。

最低的 SATA 传输速度是 150M/S,而最快的 IDE 传输速度是 133M/S，SATA2.0 的速度更是高达 300M/S。

并口硬盘在逐渐被淘汰，因此生产商生产出来的并口硬盘比串口少很多很多。

就促使并口硬盘价格在同容量下远远高高在上。

笔记本的硬盘接口与台式有点稍微区别，除了在尺寸上笔记硬盘是 2.5 英寸的台式机硬盘是 3.5 英寸的以外还有以下区别：笔记本并口接口比台式机的小很多，在数据排线上整合了电源线（5V 电源），在设计的时候是 44 针脚，台式的并口是 40 针脚另外有电源供应即 P4 接口。

笔记本串口接口完全与台式串口接口一样。

笔记本的电源供应切断了 12V 供电，只用 5V 供电，所以笔记本串口硬盘能在台式机上不改变线材的情况下安装使用（这样可以减少功耗）。

而台式机串口硬盘想用到笔记本上须单独接电源就是因为笔记本串口接口不提供 12V 供电。

同时我们须知道笔记本串口接口的母座电源线和数据线是在一起的，左右两边还有一个菱形的隼头用以固定接口用。

下图是串口接口的数据线和电源线定义和笔记本并口硬盘接口的针脚排号布局。

笔记本的硬件升级能力比台式机差很多，零件不是随随便便就可以更换，更多的时候要考虑到空间。

笔记本的剩余空间不多，是高度整合行电脑。

一般情况下可以更换同接口的内存和硬盘，内存一般还可以扩展，硬盘极少有空间扩展。

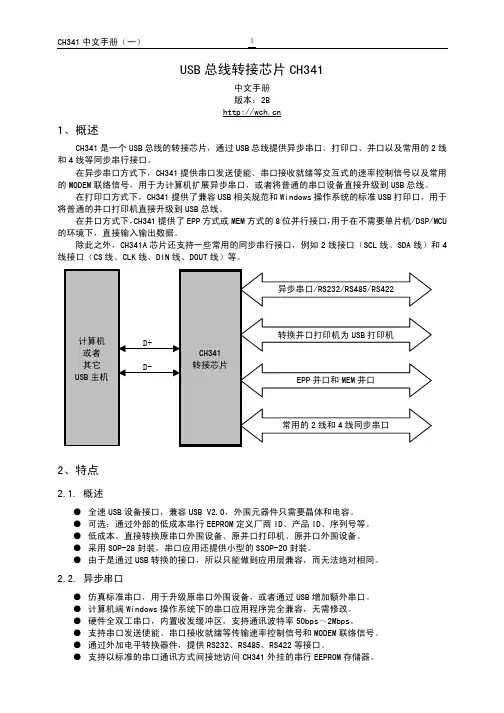

CH341T(SSOP-20)

USB总线转接芯片CH341中文手册版本：2B1、概述CH341是一个USB总线的转接芯片，通过USB总线提供异步串口、打印口、并口以及常用的2线和4线等同步串行接口。

在异步串口方式下，CH341提供串口发送使能、串口接收就绪等交互式的速率控制信号以及常用的MODEM联络信号，用于为计算机扩展异步串口，或者将普通的串口设备直接升级到USB总线。

在打印口方式下，CH341提供了兼容USB相关规范和Windows操作系统的标准USB打印口，用于将普通的并口打印机直接升级到USB总线。

在并口方式下，CH341提供了EPP方式或MEM方式的8位并行接口，用于在不需要单片机/DSP/MCU 的环境下，直接输入输出数据。

除此之外，CH341A芯片还支持一些常用的同步串行接口，例如2线接口（SCL线、SDA线）和4线接口（CS线、CLK线、DIN线、DOUT线）等。

2、特点2.1. 概述●全速USB设备接口，兼容USB V2.0，外围元器件只需要晶体和电容。

●可选：通过外部的低成本串行EEPROM定义厂商ID、产品ID、序列号等。

●低成本，直接转换原串口外围设备、原并口打印机、原并口外围设备。

●采用SOP-28封装，串口应用还提供小型的SSOP-20封装。

●由于是通过USB转换的接口，所以只能做到应用层兼容，而无法绝对相同。

2.2. 异步串口●仿真标准串口，用于升级原串口外围设备，或者通过USB增加额外串口。

●计算机端Windows操作系统下的串口应用程序完全兼容，无需修改。

●硬件全双工串口，内置收发缓冲区，支持通讯波特率50bps～2Mbps。

●支持串口发送使能、串口接收就绪等传输速率控制信号和MODEM联络信号。

●通过外加电平转换器件，提供RS232、RS485、RS422等接口。

●支持以标准的串口通讯方式间接地访问CH341外挂的串行EEPROM存储器。

2.3. 打印口●标准USB打印口，用于升级原并口打印机，兼容相关的USB规范。

I／O扩展芯片GM8166的原理与应用

I／O扩展芯片GM8166的原理与应用帷誉三很多设计人员在开发单片}几应用系统时常常会遇到1t0口不够用的情况,此时一般采用的解决方案是利用74HC573,74LS164,74LS165,82C55等芯片来实现I/0扩展,但如果待开发的系统需要使用大量的UO口,使用上述器件就将存在PCB面积增大,成本高等缺点.成都国腾微电子有限公司开发的GM8166芯片通过串人并出,并入申出并人并出转换完成IIO口的扩展I/O口为双向口,最高工作频率为】0MHz,可配合MCU完成对多个外围电路的控制和信号采集工作.1/O口最大OC/EN:并行输出,输入允许控制信号,LE:并行输出数据锁存信号;Sel:接入SPI总线控制信号;ModSel:井串/串井转换模式和井口切换模式选择信号SP/Mux:井串和串井转换选择信号或1路输入3路输出和3路输人1路输出模式选择信号M0,Ml:工作方式控制信号,选择工作的I/O端口PData:32位输入/输出数据口Ilt1I¨糕穗,并串转换功能为井口比较紧张的系统通过串口扩展32位并行口井口切换功能可以将1组8位并口扩展成3组8位并口,通过控制信号在3组并口中切换完成输八,输出功能,SPI总线功能使该芯片可以接人SPI总线中作为从设备进行数据收/发,同样完成串并转换的功能.用户在只使用以上三种功能中的一种时.可以将某些不需要的控制引脚接人固定电平,无需占用系统资源. (详细情况查看成都国腾微电子有限公司发布的GM8】66 产品资料】GM8166与MCU接口及编程应用串并转换典型应用单片机扩展UOgl可以通过串行口工作方式O来实现,图2是单片机通过串口扩展b'O口时与GM8166的按I:1框图.此电路利用单片机89C51串口工作方式0来进行单片机的I/0口电路的扩展.GM8166的各个控制引脚由89C51控制,可在GM8166的各工作模式间进行转换.若只需使用一种或几种工作模式,可将不用的控制引脚置入所需电平,无需接八MCU,例如此例中因为只用1片GM8166,所以将CSN固定接地,同时GM8166只工作在串并/并串转换模式下,所以将ModSel引脚固定接地. Sel目『脚固定接高电平.软件示例(以C51为例):,●蕾4?2004.3,下半月I誊哥矗矗t量 #include<reg5lh>/I,O定义}}$$$sbitSP=PI0:串并/并串模式选择信号sbitMl=P1t;工作方式控制信号1sbitMO=P12//工作方式控制信号0sbitOC=P13:,,并行输出/输人允许信号sbitLE=PI4://并行输出数据锁存信号sbitCLK=P31:,数据变量定义}}$,unsignedcharSendBuff_4J={Oxff,0xff,0x67,Oxbc); unsignedcharReceiveBuff【2]={0x00,OxO0}; unsignedchari=O,j---o:/主程序}}$}{}}}$}$,voldmain(void)(SCON=0x00;//设置MCU串行口工作方式为方式0PC0N--0x00;32位串人井出转换/S—P=I;M1=1:M0=I;设定GM8166工作模式为32位的串人并出模式OC=1;∥输出禁止LE=I:,,输出锁存开如r(I_0:l<4:l++)(SBUF=SendBuff【il;发送数据到GM8166while(Tl~0):TI=0;)LE---O:输出数据锁存OC--.O;,,输出允许/16位并人串出转换/S—P=o:M1=1;M0=0设定GM81667-作模式为16位的并入串出模式OCt;并行输入允许CLK--0:CLK=I//并行口数据置人寄存器OC=1;//并行输人禁止for0=O也0¨)(REN=Iwhile(RI一0);ReceiveBuff[jI=SBUF;串行数据输人89C51RI=0:REN--0;))GM8166设计了SPI总线接口,可接人SPI总线作为从设备进行数据传输.使用该功能时Sel和ModSel引脚囡接低电平,其他不用的控制线也可以根据需要接人固定电平.串入井出时工作方式为SPI传输模式中的CPOL--0,CPHA=O时的模式,并人串出时工作方式为SPI 传输模式中的CPOL=I,CPHA=0时的模式,CSN为总线片选信号.因为该芯片并行输人采用同步方式,所以在进行并人串出转换时,CSN置'0'后,必须先将OC/EN信号置'0'时,同时提供一个时钟上升沿,将输八端日数据井行保存到移位寄存器中,然后将Oc,EN信号置'1'.之后主机才能启动传输(此方式和不接人SPI时相同)当用户系统需要的1/O口超过32位时,可用多片GM8166级连实现缎连方法简单,将上一级8166的SDataIq与MCU的串Iq相接,CData口与下一级8166的SData口相接即可.并口切换功能应用GM8166提供并口切换输入,输出功能,利用该项功能,可以实现3路8位IZl的开关切换.以89C51单片机为例,硬件接KI示例目见图3.软件示例(C5l为例):VcSePSP/IqexePl10M1(1srPPocIENP.1LE89C5lG-8166P1.5CLKPData口:O】PO#include<reg51h>,I,O定义十{}$}$}{}{十十}十,sbitMux=PI0;//1路输人3路输出和3路输入I路输出选择信号sbitMI=PII:flGM81~的工作方式控制信号1sbitM0=PI2:GM8166的工作方式控制信号0sbitOC=PI3;//并行输出允许信号sbitLE=P14;并行输出数据锁存信号sbitCLK=Pl^5;,/l耐钟信号,}}}}{}{十+{主程序}}}}}十}}$}$}$}$voidmain(void){1路输八,3路选择输出tMux=0;∥选择l路输入.3路输出模式M1=l:M0=0;//选择1/0115:8]口输出OC=1:,,禁止输出LE=I;,,输出锁存开P0--0xaa;/,TO口输出数据CLK=0:CLK=I;数据置人寄存器LE=O;,,并行输出数据锁存OC=0;并行输出允许开Ml=0:2004.3,下半月?誊昔矗二t暴?65//选择I/O[23:16]口输出//P0口输出数据CLK=I;//数据置入寄存器LE=1;//并行输出数据进入锁存器LE=0;//并行输出数据锁存3路选择输入,1路输出/Mux=1;//选择3路输入,1路输出模式M1=1;M0=1;//选择I/O[31:24]口输入OC=I;//禁止输出LE=1;//输出锁存开CLK=0;CLK=I;//数据置入寄存器LE=0;//并行输出数据锁存OC=0;//并行输出允许开结语GM8166性能稳定,速度高,使用方法灵活,软件编程简单,适合于大多数单片机应用系统使用,可广泛应用于以下领域:通信设备:IC卡话机,雷达控制;安防电路:报警器,消防控制;仪器仪表:电表控制,多路采集;工业控制:印刷机械控制,注塑机控制,机车控制,相机控制;金融机具:POS机,IC卡机具GM8164在LED显示屏,Ic卡话机等I/O密集形应用中.该芯片不足之处在于由于功能多,所以控制线稍显复杂,但使用过程中多数控制线可根据需要接固定电平, 不需要占用MCU资源.其次,32位I/O口只能同为输入口或同为输出口,对于某些应用不太方便.■Il器也能测量100MHz的正弦波.由于方波之中有部分高频波的频率比基本频率高很多倍,因此示波器必须提供远远超过100MHz的输入带宽才可测量100MHz的方波.取样时若带宽不足,便会遗失原来信号的高频部分及振幅.这样,方波便无法以方波的形状显示在示波器的屏幕上.取样率是A/D转换器将模拟信号转为数字信号的速率.取样率越高,高频信号便可更精确地复原.例如,以1GSPS取样率复原的100MHz信号比以500MHz取样率复原的同一信号更接近原来的信号.因此,像ADC081000这类高取样率,高输入带宽及低位错误率(BER)的数字模拟转换器是将高频信号数字化的理想转换器,最适用于系统的设计及测试.测试设备厂商可以利用这款A/D转换器开发成本低廉的高性能测试设备. 直接将射频或中频下变频的数字接收器在工作原理上,数字接收器与超外差接收器非常相似.但多年来A/D转换技术的发展一日千里,令接收器可以更大量采用数字集成电路.当然接收器的数字电路越靠近天线,便越能发挥接收的优势.因此有人认为可将A/D 转换器置于射频系统的输出端,以便直接进行射频取样. 66?2004.3/'F~,q雷号煮品t摹,II,,II,,II,.eepw.corn.en这个设计看似合理,但会产生另一个问题,我们不得不加以考虑.为了能够预先抑制不需要的带外信号,以及满足A/D转换器所要求的频率范围,已接收的信号在输入A/D 转换器之前必须先加以滤波,以及接受自动增益控制.因此很多数字接收器采用折衷的办法,先由输出端的第一及第二中频级将模拟信号转为数字信号,使带外信号还未进入A/D转换器之前先行接受滤波,也确保部分信号在未进入A/D转换器之前先行在模拟级接受自动增益控制,以尽量避免带内信号过驱动A/D转换器,使信号在进行D转换之前可以达到最大的信号增益.此外,我们若采用中频取样及数字接收技术,便无需另外加设中频级如混频器,滤波器及放大器,可以降低成本,而且系统设计工程师若采用可编程数字滤波器取代固定的模拟滤波器,便可充分发挥设计上的灵活性. 由于1.8GHz的ADC081000芯片可提供3dB的带宽,因此最适用于射频或中频的直接取样.这款转换器芯片可大幅减少所需昂贵模拟芯片的数目,有助减低系统的总体成本.此外,即使采用远比尼奎斯特规定还要高的输入频率操作,总谐波失真也可保持在较低的水平,让卫星接收等取样率不足的系统也可正常工作.■。

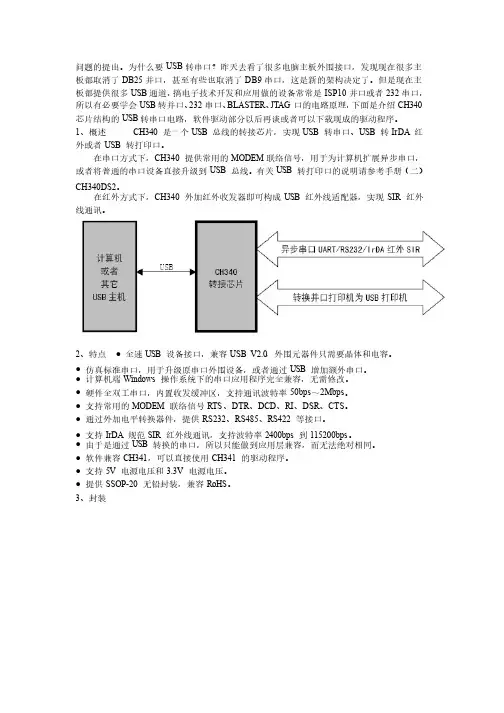

USB转串口232芯片CH340及其应用电路原理图

问题的提出。

为什么要USB转串口？昨天去看了很多电脑主板外围接口，发现现在很多主板都取消了DB25并口，甚至有些也取消了DB9串口，这是新的架构决定了。

但是现在主板都提供很多USB通道，搞电子技术开发和应用做的设备常常是ISP10并口或者232串口，所以有必要学会USB转并口、232串口、BLASTER、JTAG口的电路原理，下面是介绍CH340芯片结构的USB转串口电路，软件驱动部分以后再谈或者可以下载现成的驱动程序。

1、概述 CH340 是一个USB 总线的转接芯片，实现USB 转串口、USB 转IrDA红转打印口。

外或者USB 转打印口。

在串口方式下，CH340 提供常用的MODEM联络信号，用于为计算机扩展异步串口，（二）转打印口的说明请参考手册（二）或者将普通的串口设备直接升级到USB 总线。

有关USB 转打印口的说明请参考手册CH340DS2。

在红外方式下，CH340 外加红外收发器即可构成USB 红外线适配器，实现SIR 红外线通讯。

线通讯。

2、特点 ● 全速USB 设备接口，兼容USB V2.0，外围元器件只需要晶体和电容。

，外围元器件只需要晶体和电容。

● 仿真标准串口，用于升级原串口外围设备，或者通过USB 增加额外串口。

增加额外串口。

● 计算机端Windows 操作系统下的串口应用程序完全兼容，无需修改。

操作系统下的串口应用程序完全兼容，无需修改。

● 硬件全双工串口，内置收发缓冲区，支持通讯波特率50bps～2Mbps。

● 支持常用的MODEM 联络信号RTS、DTR、DCD、RI、DSR、CTS。

● 通过外加电平转换器件，提供RS232、RS485、RS422 等接口。

等接口。

● 支持IrDA规范SIR 红外线通讯，支持波特率2400bps 到115200bps。

● 由于是通过USB 转换的串口，所以只能做到应用层兼容，而无法绝对相同。

转换的串口，所以只能做到应用层兼容，而无法绝对相同。

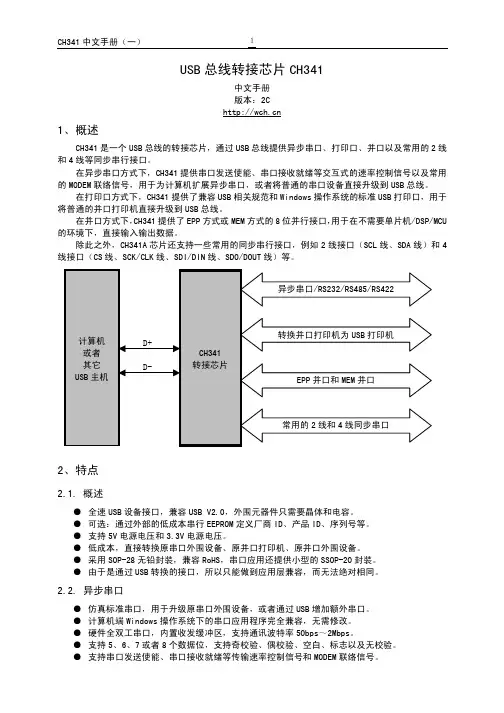

CH341中文资料

USB总线转接芯片CH341中文手册版本：2C1、概述CH341是一个USB总线的转接芯片，通过USB总线提供异步串口、打印口、并口以及常用的2线和4线等同步串行接口。

在打印口方式下，CH341提供了兼容USB相关规范和Windows操作系统的标准USB打印口，用于将普通的并口打印机直接升级到USB总线。

在并口方式下，CH341提供了EPP方式或MEM方式的8位并行接口，用于在不需要单片机/DSP/MCU 的环境下，直接输入输出数据。

除此之外，CH341A芯片还支持一些常用的同步串行接口，例如2线接口（SCL线、SDA线）和4线接口（CS线、SCK/CLK线、SDI/DIN线、SDO/DOUT线）等。

2、特点2.1. 概述●全速USB设备接口，兼容USB V2.0，外围元器件只需要晶体和电容。

●可选：通过外部的低成本串行EEPROM定义厂商ID、产品ID、序列号等。

●支持5V电源电压和3.3V电源电压。

●低成本，直接转换原串口外围设备、原并口打印机、原并口外围设备。

●采用SOP-28无铅封装，兼容RoHS，串口应用还提供小型的SSOP-20封装。

●由于是通过USB转换的接口，所以只能做到应用层兼容，而无法绝对相同。

2.2. 异步串口●仿真标准串口，用于升级原串口外围设备，或者通过USB增加额外串口。

●计算机端Windows操作系统下的串口应用程序完全兼容，无需修改。

●硬件全双工串口，内置收发缓冲区，支持通讯波特率50bps～2Mbps。

●支持5、6、7或者8个数据位，支持奇校验、偶校验、空白、标志以及无校验。

●支持串口发送使能、串口接收就绪等传输速率控制信号和MODEM联络信号。

●通过外加电平转换器件，提供RS232、RS485、RS422等接口。

ch340g芯片工作原理

CH340G芯片是一种USB转串口电路芯片，常用于将电脑的USB接口转换为串口通信的功能。

其工作原理如下：
B通信：CH340G芯片通过USB（Universal Serial Bus）接口与电脑进行通信。

USB是
一种广泛应用于计算机和外部设备之间数据传输的通信协议。

2.串口通信：CH340G芯片内部集成了UART（Universal Asynchronous Receiver/Transmitter）
硬件，可以实现串口通信。

串口是一种传输数据的通信接口标准，常用于连接计算机与外部设备之间进行数据交换。

B转换：当电脑上插入CH340G芯片连接的USB转串口模块时，芯片会识别USB接口
并建立起与电脑的通信。

它将串口数据转换为USB数据，并通过USB接口传输到电脑上。

4.驱动程序：为了使电脑能够正确识别和使用CH340G芯片，需要安装相应的驱动程序。

在操作系统中安装好驱动程序后，电脑可以通过串口的方式与CH340G芯片进行通信。

总之，CH340G芯片通过将USB接口转换为串口通信，实现了电脑与外部设备之间的数据传输。

它的工作原理主要涉及USB通信、串口通信和USB转换。

该芯片常用于嵌入式系统、Arduino开发板等需要与计算机进行串口通信的应用中。

常用USB芯片介绍（转串口、SPI、单片机读写U盘）

常用USB芯片介绍（转串口、SPI、单片机读写U盘）USB1.1:CH375 有HOST和SLAVE两种方式，即可以当主机去控制别的USB设备，如U盘等，又可以被PC控制。

CH372 只有设备模式，不能控制别的USB设备USB2.0:内部不含单片机核的USB芯片：CY7C68001 CYPRESSFT245BM FTDI内部含有单片机核的USB芯片：CY7C68013 CYPRESS 有3种（56针,100针,128针）USB OTG:CY7C67200、CY7C67300, 内含16位的RISC MCU，输出16位的数据。

为全速的USB接口TD1120 集成全速主机高速从机，TransDimension公司生产GL824 没有下到DATASHEET，不过网上都有资料，应该是高速的USB HUB:AT43301 一个上行4个下行，为USB1.1接口GL850A 一个上行4个下行，为USB2.0接口以下这些HUB是网上弄来的，还没有查过，有要用到的去查查看吧：Alcor Micro AU2916,AU9412AtmEl AT43301,AT43311FDTI FT8U2100AXIntel 8x930Hx,8x931HxKC TecHnology KC82C160,KC82C169Motorola MC141555,MC141556PHilips PDIUSBH11,PDIUSBH12Sola Electronics MSE9701,MSE9712TI TUSB204613USAR Systems UR3HCGNHWinbond W81C180,W82C620PS:1、USB协议规USB通信遵守严格的主从模式，即必须是主－从，不能主－主或从－从。

（很多人都知道，但考虑设计的时候没有注意到）2、USB HUB是USB设备，只能接USB主机，比如以上的OTG 的芯片，不能接非USB主机的芯片，比如CY7C68013.但是HUB接主机芯片以后，该芯片直接确定为主机模式，不能再设为从机。

CH341中文手册(二)

USB总线转接芯片CH341中文手册（二）：并口及同步串口说明版本：2C1、并口功能说明1.1. 一般说明CH341的并口是主动式并口，在计算机端的程序控制下，可以直接从外部电路输入输出数据，一般不需要外接单片机/DSP/MCU。

CH341的并口主要有2种接口方式：EPP方式和MEM方式。

EPP方式类似于EPP V1.7或者EPP V1.9规范，MEM方式类似于INTEL时序存储器的读写方式。

芯片复位后的默认方式是EPP，在USB配置完成后，计算机端的程序可以随时控制CH341在上述2种方式之间进行切换。

另外还有一种BUS方式，以地址和数据复用总线的方式提供7位地址和8位数据。

1.2. EPP并口EPP并口的主要引脚包括WR#引脚、DS#引脚、AS#引脚、WAIT#引脚，相关信号的时序说明可以参照EPP规范V1.7和V1.9。

EPP方式通过WR#、DS#和AS#的逻辑组合执行具体操作。

WR#用于指示当前的数据或地址传输方向，对计算机端而言，高电平是对外部电路执行读操作，低电平是对外部电路执行写操作。

选通信号是低电平有效的脉冲信号，选通信号包括数据选通DS#和地址选通AS#，DS#有效执行数据操作，AS#有效执行地址操作。

EPP的实际操作发生于选通信号有效期间，例如：在WR#为高电平期间DS#输出脉冲，则执行一个数据读操作；在WR#为低电平期间AS#输出脉冲，则执行一个地址写操作。

CH341A的EPP数据读写操作DS#支持WAIT#等待信号，在CH341开始输出低电平选通信号后，如果WAIT#为低电平，那么选通信号将继续保持低电平直到WAIT#恢复为高电平或者85uS等待超时后才结束输出。

CH341A的EPP地址读写操作AS#不支持WAIT#等待信号，所以EPP地址读写操作比数据读写操作略快一些。

写操作的选通信号的低电平有效宽度最小是0.16uS或者0.25uS，读操作的选通信号的低电平有效宽度最小是0.25uS或者0.33uS，理想状态下的最大传输速度是800KB/S，在WINDOWS XP SP2环境下使用连续的大数据块进行速度测试，实测传输速度约为：下传510KB/S，上传560KB/S。

CH340 中文手册

USB 转串口芯片 CH3401、概述CH340 是一个 USB 总线的转接芯片，实现 USB 转串口、USB 转 IrDA 红外或者 USB 转打印口。

在串口方式下，CH340 提供常用的 MODEM 联络信号，用于为计算机扩展异步串口，或者将普通的串口设备直接升级到 USB 总线。

有关 USB 转打印口的说明请参考手册（二）CH340DS2。

在红外方式下，CH340 外加红外收发器即可构成 USB 红外线适配器，实现 SIR 红外线通讯。

计算机异步串口 UART/RS232/IrDA 红外 SIR USB或者CH340其它转接芯片USB 主机转换并口打印机为 USB 打印机2、特点●全速 USB 设备接口，兼容 USB V2.0，外围元器件只需要晶体和电容。

●仿真标准串口，用于升级原串口外围设备，或者通过 USB 增加额外串口。

●计算机端 Windows 操作系统下的串口应用程序完全兼容，无需修改。

●硬件全双工串口，内置收发缓冲区，支持通讯波特率 50bps～2Mbps。

●支持常用的 MODEM 联络信号 RTS、DTR、DCD、RI、DSR、CTS。

●通过外加电平转换器件，提供 RS232、RS485、RS422 等接口。

●支持 IrDA 规范 SIR 红外线通讯，支持波特率 2400bps 到 115200bps。

●由于是通过 USB 转换的串口，所以只能做到应用层兼容，而无法绝对相同。

●软件兼容 CH341，可以直接使用 CH341 的驱动程序。

●支持 5V 电源电压和 3.3V 电源电压。

●提供 SSOP-20 无铅封装，兼容 RoHS。

3、封装封装形式塑体宽度引脚间距封装说明订货型号SSOP-20 5.30mm 209mil 0.65mm 25mil 超小型 20 脚贴片CH340T SSOP-20 5.30mm 209mil 0.65mm 25mil 超小型 20 脚贴片CH340R4、引脚5、功能说明CH340 芯片内置了 USB 上拉电阻，UD+和 UD-引脚应该直接连接到 USB 总线上。

常见USB串口芯片

常用USB转串口芯片介绍2009-04-15 20:52:52| 分类：电路资料| 标签：|字号大中小订阅现在笔记本电脑更新速度很快，为了小型化的需求，原来在台式电脑上的标准配置接口例如串口、并口都被逐渐淘汰，取而代之的是USB这种通用小型的总线接口。

对于我们电子制作爱好者来说，为了编程、调试的需要，串口并口可还真少不了，特别是串口。

许多单片机调试时用串口来下载代码、输出调试信息、显示程序运行状态，缺少了串口的电脑，在调试时就显得十分不方便。

为此，厂商开发了专用的USB转串口的转换芯片，用于代替标准的串口，在一定程度上解决了笔记本电脑缺少串口的难题。

在此，笔者介绍三种比较常见的USB转串口芯片。

一、PL2303HXPL2303HX是一款符合USB1.1标准的USB接口异步串行数据总线转换器，包含六个标准调制解调器控制脚（RTS发送请求、CTS清除发送、DTR数据终端准备完毕、DSR数据准备完毕、DCD数据载波检测、RI响铃指示器）；它的主要特点为：外置RS-232驱动器电源关闭控制；自动清除发送/发送请求的流控制（CTS/RTS）；支持自动XON/XOFF软件流控制；另外，PL2303HX还集成两个综合用途I/O输入/输出脚（GRIO），方便用户使用。

PL2303HX的典型应用如图1所示。

图1 PL2303HX典型应用电路二、CP2102CP2102是一款单芯片USB转UART数据转换器，符合USB规范2.0全速(12Mbps)，内置USB 收发器无需外部电阻、片内时钟无需外部振荡器，因此其最重要的特点就是单片集成转换器所需全部电路，可以在不使用任何分立元件情况下独立实现接口转换功能。

另外，它支持所有握手和调制解调器接口信号；支持硬件或X-On/X-Off握手；支持事件状态和线路中止条件。

CP2102典型应用电路如图2所示。

图2 CP2102典型应用电路*注，CP2102有一个引脚在芯片底下，就是图2所示引脚1上面的GND引脚三、FT8U232BMFT8U232BM也是一款单芯片USB转UART数据转换器，符合USB规范2.0全速(12Mbps)，兼容1.1，内置USB收发器，配合片外6M晶振工作。

并口串口_精品文档

并口串口一、概述并口串口指的是计算机用于与外部设备进行数据通信的接口之一。

并口串口通常由一组并行数据线和若干控制线组成，可以同时传输多个数据位。

与之相对的是串口，它一次只能传输一个数据位。

并口串口在计算机和一些外部设备（如打印机、扫描仪等）之间起到了重要的桥梁作用。

本文将对并口串口的特点、应用和工作原理进行详细介绍。

二、特点1. 并行传输：并口串口可以同时传输多个数据位，传输速度相对较快。

这使得它被广泛应用于需要高速数据传输的场景，如打印机和扫描仪等设备。

2. 多功能：并口串口可以用于连接多种外部设备，如打印机、扫描仪、摄像头等。

通过并口串口，计算机可以与这些设备进行数据交换和通信。

3. 灵活性：并口串口的接口形式多样，通常可以选择并口（DB25）或者小型子D型（DB9）接口。

这种灵活性使得并口串口能够适应各种不同设备和接口需求。

三、应用领域1. 打印机：并口串口是连接计算机与打印机之间最常用的数据传输接口之一。

通过并口串口，计算机可以向打印机发送打印任务，并接收打印机返回的状态信息，实现双向数据传输和通信。

2. 扫描仪：并口串口也广泛应用于扫描仪领域。

计算机通过并口串口与扫描仪进行数据交换，使得扫描仪能够将扫描的图像数据传输给计算机进行处理和存储。

3. 控制设备：并口串口还可以用于连接计算机与一些控制设备，如工业控制器、机器人等。

通过并口串口，计算机可以发送控制指令给控制设备，实现对其工作状态的监控和控制。

4. 数据采集设备：一些需要进行数据采集的设备，如温度传感器、湿度传感器等，通常通过并口串口与计算机进行数据交互。

计算机可以通过并口串口不断获取和记录这些设备传输的数据。

四、工作原理并口串口的工作原理可以简单描述为以下几个步骤：1. 数据传输：计算机通过内部总线将要发送的数据传输到并口串口芯片，串口芯片将数据转换成并行数据并发送给外部设备。

2. 控制信号：计算机通过外部控制线向串口芯片发送控制信号，例如传输开始信号、传输结束信号等。

USB总线转接芯片CH341中文手册(一)

USB总线转接芯片CH341中文手册版本： 21、概述CH341是一个USB总线的转接芯片，通过USB总线提供异步串口、打印口、并口以及常用的2线和4线等同步串行接口。

在异步串口方式下，CH341提供串口发送使能、串口接收就绪等交互式的速率控制信号以及常用的MODEM联络信号，用于将普通的串口设备直接升级到USB总线。

在打印口方式下，CH341提供了兼容USB相关规范和Windows操作系统的标准USB打印口，用于将普通的并口打印机直接升级到USB总线。

在并口方式下，CH341提供了EPP方式或MEM方式及BUS扩展方式的8位并行接口，用于在不需要单片机/DSP/MCU的环境下，直接输入输出数据。

除此之外，CH341A芯片还支持一些常用的同步串行接口，例如2线接口（SCL线、SDA线）和4线接口（CS线、CLK线、DIN线、DOUT线）等。

2、特点2.1. 概述●全速设备接口，兼容USB V2.0，外围元器件只需要晶体和电容。

●可选：通过外部的低成本串行EEPROM定义厂商ID、产品ID、序列号等。

●支持5V电源电压和3.3V电源电压。

●低成本，直接转换原串口外围设备、原并口打印机、原并口外围设备。

●采用SOP-28封装，串口应用还提供小型的SSOP-20封装。

●由于是通过USB转换的接口，所以只能做到应用层兼容，而无法绝对相同。

2.2. 异步串口●仿真标准串口，用于升级原串口外围设备，或者通过USB增加额外串口。

●计算机端Windows操作系统下的串口应用程序完全兼容，无需修改。

●硬件全双工串口，内置收发缓冲区，支持通讯波特率50bps～2Mbps。

●支持串口发送使能、串口接收就绪等传输速率控制信号和MODEM联络信号。

●通过外加电平转换器件，提供RS232、RS485、RS422等接口。

2.3. 打印口●标准USB打印口，用于升级原并口打印机，兼容相关的USB规范。

●兼容Windows操作系统，在Windows 2000和XP下无需驱动程序，应用程序完全兼容。

USB转串口芯片CH340

USB 转串口芯片 CH3401、概述CH340 是一个 USB 总线的转接芯片，实现 USB 转串口、USB 转 IrDA 红外或者 USB 转打印口。

在串口方式下，CH340 提供常用的 MODEM 联络信号，用于为计算机扩展异步串口，或者将普通的串口设备直接升级到 USB 总线。

有关 USB 转打印口的说明请参考手册（二）CH340DS2。

在红外方式下，CH340 外加红外收发器即可构成 USB 红外线适配器，实现 SIR 红外线通讯。

●仿真标准串口，用于升级原串口外围设备，或者通过 USB 增加额外串口。

●计算机端 Windows 操作系统下的串口应用程序完全兼容，无需修改。

●硬件全双工串口，内置收发缓冲区，支持通讯波特率 50bps～2Mbps。

●支持常用的 MODEM 联络信号 RTS、DTR、DCD、RI、DSR、CTS。

●通过外加电平转换器件，提供 RS232、RS485、RS422 等接口。

●支持 IrDA 规范 SIR 红外线通讯，支持波特率 2400bps 到 115200bps。

●由于是通过 USB 转换的串口，所以只能做到应用层兼容，而无法绝对相同。

●软件兼容 CH341，可以直接使用 CH341 的驱动程序。

●支持 5V 电源电压和 3.3V 电源电压。

●提供 SSOP-20 无铅封装，兼容 RoHS。

CH340中文手册（完整资料）.doc

CH340中⽂⼿册（完整资料）.doc【最新整理，下载后即可编辑】USB 转串⼝芯⽚ CH3401、概述CH340 是⼀个 USB 总线的转接芯⽚，实现 USB 转串⼝、USB 转IrDA 红外或者 USB 转打印⼝。

在串⼝⽅式下，CH340 提供常⽤的MODEM 联络信号，⽤于为计算机扩展异步串⼝，或者将普通的串⼝设备直接升级到 USB 总线。

有关 USB 转打印⼝的说明请参考⼿册（⼆）CH340DS2。

在红外⽅式下，CH340 外加红外收发器即可构成 USB 红外线适配器，实现 SIR 红外线通讯。

计算机异步串⼝UART/RS232/IrDA 红外SIRUSB或者CH340其它转接芯⽚USB 主机转换并⼝打印机为 USB 打印机2、特点●全速USB 设备接⼝，兼容USB V2.0，外围元器件只需要晶体和电容。

●仿真标准串⼝，⽤于升级原串⼝外围设备，或者通过USB 增加额外串⼝。

●计算机端 Windows 操作系统下的串⼝应⽤程序完全兼容，⽆需修改。

●硬件全双⼯串⼝，内置收发缓冲区，⽀持通讯波特率50bps～2Mbps。

●⽀持常⽤的MODEM 联络信号RTS、DTR、DCD、RI、DSR、CTS。

●通过外加电平转换器件，提供 RS232、RS485、RS422 等接⼝。

●⽀持IrDA 规范SIR 红外线通讯，⽀持波特率2400bps 到115200bps。

●由于是通过USB 转换的串⼝，所以只能做到应⽤层兼容，⽽⽆法绝对相同。

●软件兼容 CH341，可以直接使⽤ CH341 的驱动程序。

●⽀持 5V 电源电压和 3.3V 电源电压。

●提供 SSOP-20 ⽆铅封装，兼容 RoHS。

3、封装封装形式塑体宽度引脚间距封装说明订货型号SSOP-205.30mm 209mil0.65mm 25mil超⼩型 20 脚贴⽚CH340T SSOP-205.30mm 209mil0.65mm 25mil超⼩型 20 脚贴⽚CH340R4、引脚5、功能说明CH340 芯⽚内置了 USB 上拉电阻，UD+和 UD-引脚应该直接连接到 USB 总线上。
