DN-公称直径与管道外径对照表

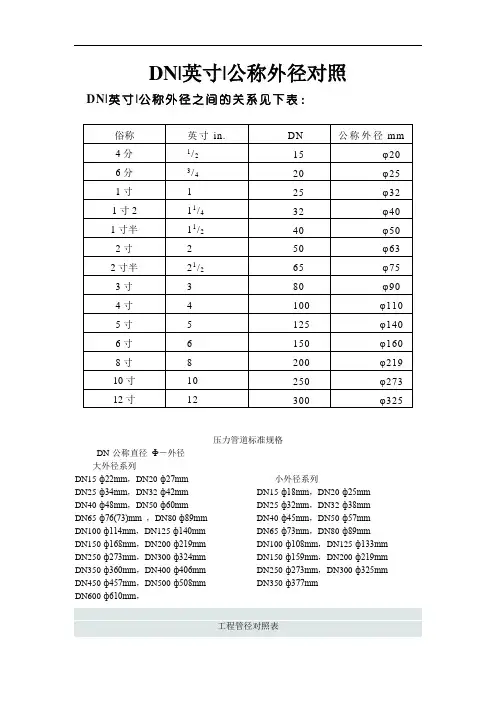

DN、英寸、公称外径对照
DN|英寸|公称外径对照 DN|英寸|公称外径之间的关系见下表：压力管道标准规格DN-公称直径Ф－外径大外径系列DN15-ф22mm，DN20-ф27mmDN25-ф34mm，DN32-ф42mmDN40-ф48mm，DN50-ф60mmDN65-ф76(73)mm ，DN80-ф89mm DN100-ф114mm，DN125-ф140mm DN150-ф168mm，DN200-ф219mm DN250-ф273mm，DN300-ф324mm DN350-ф360mm，DN400-ф406mm DN450-ф457mm，DN500-ф508mm DN600-ф610mm，小外径系列DN15-ф18mm，DN20-ф25mmDN25-ф32mm，DN32-ф38mmDN40-ф45mm，DN50-ф57mmDN65-ф73mm，DN80-ф89mmDN100-ф108mm，DN125-ф133mmDN150-ф159mm，DN200-ф219mmDN250-ф273mm，DN300-ф325mmDN350-ф377mm工程管径对照表1 英寸=25.4毫米=8英分1/2 是四分(4英分) DN153/4 是六分(6英分) DN202分管DN84分管DN156分管DN201′ DN251.2′ DN321.5′ DN402′ DN502.5′ DN653′ DN804′ DN1005′ DN1256′ DN1508′ DN20010′ DN25012′ DN300GB/T50106-20012.4管径2.4.1管径应以mm为单位。
2.4.2管径的表达方式应符合下列规定：1 水煤气输送钢管（镀锌或非镀锌）、铸铁管等管材，管径宜以公称直径DN表示；2 无缝钢管、焊接钢管（直缝或螺旋缝）、铜管、不锈钢管等管材，管径宜以外径×壁厚表示；3 钢筋混凝土（或混凝土）管、陶土管、耐酸陶瓷管、缸瓦管等管材，管径宜以内径d表示；4 塑料管材，管径宜按产品标准的方法表示；5 当设计均用公称直径DN表示管径时，应有公称直径DN与相应产品规格对照表。
公称直径与钢管实际外径的对照表
补充：：：：600以上的都是焊接管道，公称直径和外径没有对应关系！压力管道标准规格DN-公称直径Ф－外径大外径系列DN15-ф22mm，DN20-ф27mmDN25-ф34mm，DN32-ф42mmDN40-ф48mm，DN50-ф60mmDN65-ф76(73)mm，DN80-ф89mmDN100-ф114mm，DN125-ф140mmDN150-ф168mm，DN200-ф219mmDN250-ф273mm，DN300-ф324mmDN350-ф360mm，DN400-ф406mmDN450-ф457mm，DN500-ф508mmDN600-ф610mm，小外径系列DN15-ф18mm，DN20-ф25mmDN25-ф32mm，DN32-ф38mmDN40-ф45mm，DN50-ф57mmDN65-ф73mm，DN80-ф89mmDN100-ф108mm，DN125-ф133mmDN150-ф159mm，DN200-ф219mmDN250-ф273mm，DN300-ф325mmDN350-ф377mm，DN400-ф426mmDN450-ф480mm，DN500-ф530mmDN600-ф630mm，管子尺寸系列标准(HG20553) A系列：属于"大外径系列”，B系列：属于"小外径系列"机械行业应用标准体系管子尺寸基本都属于"小外径系列"石化行业应用标准体系管子尺寸系列标准(SH3405) 基本属于“大外径系列”一般来说，管子的直径可分为外径、内径、公称直径。
管材为无缝钢管的管子的外径用字母D来表示，其后附加外直径的尺寸和壁厚，例如外径为108的无缝钢管，壁厚为5MM，用D108*5表示，塑料管也用外径表示，如De63,其他如钢筋混凝土管、铸铁管、镀锌钢管等采用DN表示，在设计图纸中一般采用公称直径来表示，公称直径是为了设计制造和维修的方便人为地规定的一种标准，也较公称通径，是管子（或者管件）的规格名称。

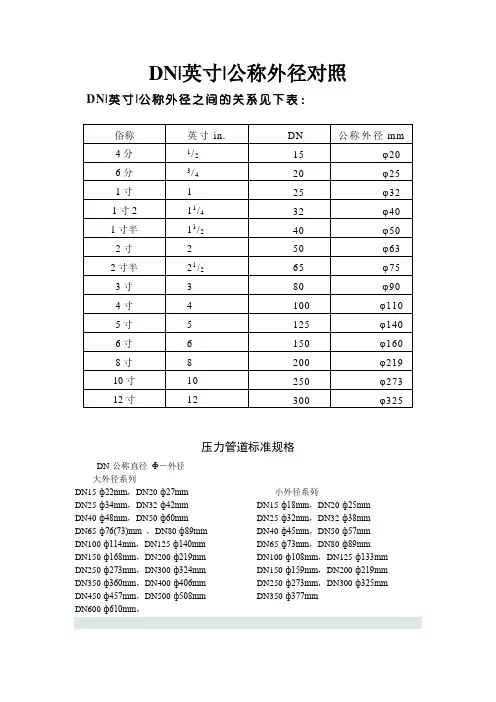

DN、英寸、公称外径对照
DN|英寸|公称外径对照 DN|英寸|公称外径之间的关系见下表：压力管道标准规格DN-公称直径Ф－外径大外径系列DN15-ф22mm，DN20-ф27mmDN25-ф34mm，DN32-ф42mmDN40-ф48mm，DN50-ф60mmDN65-ф76(73)mm ，DN80-ф89mm DN100-ф114mm，DN125-ф140mm DN150-ф168mm，DN200-ф219mm DN250-ф273mm，DN300-ф324mm DN350-ф360mm，DN400-ф406mm DN450-ф457mm，DN500-ф508mm DN600-ф610mm，小外径系列DN15-ф18mm，DN20-ф25mmDN25-ф32mm，DN32-ф38mmDN40-ф45mm，DN50-ф57mmDN65-ф73mm，DN80-ф89mmDN100-ф108mm，DN125-ф133mm DN150-ф159mm，DN200-ф219mm DN250-ф273mm，DN300-ф325mm DN350-ф377mm工程管径对照表1 英寸=25.4毫米=8英分1/2 是四分(4英分) DN153/4 是六分(6英分) DN202分管DN84分管DN156分管DN201′ DN251.2′ DN321.5′ DN402′ DN502.5′ DN653′ DN804′ DN1005′ DN1256′ DN1508′ DN20010′ DN25012′ DN300GB/T50106-20012.4管径2.4.1管径应以mm为单位。
2.4.2管径的表达方式应符合下列规定：1 水煤气输送钢管（镀锌或非镀锌）、铸铁管等管材，管径宜以公称直径DN表示；2 无缝钢管、焊接钢管（直缝或螺旋缝）、铜管、不锈钢管等管材，管径宜以外径×壁厚表示；3 钢筋混凝土（或混凝土）管、陶土管、耐酸陶瓷管、缸瓦管等管材，管径宜以内径d表示；4 塑料管材，管径宜按产品标准的方法表示；5 当设计均用公称直径DN表示管径时，应有公称直径DN与相应产品规格对照表。
钢管DN与外径对照
钢管DN与外径对照DN-公称直径Ф－外径大外径系列DN15-ф22mm，DN20-ф27mmDN25-ф34mm，DN32-ф42mmDN40-ф48mm，DN50-ф60mmDN65-ф76(73)mm，DN80-ф89mmDN100-ф114mm，DN125-ф140mmDN150-ф168mm，DN200-ф219mmDN250-ф273mm，DN300-ф324mmDN350-ф360mm，DN400-ф406mmDN450-ф457mm，DN500-ф508mmDN600-ф610mm，小外径系列DN15-ф18mm，DN20-ф25mmDN25-ф32mm，DN32-ф38mmDN40-ф45mm，DN50-ф57mmDN65-ф73mm，DN80-ф89mmDN100-ф108mm，DN125-ф133mmDN150-ф159mm，DN200-ф219mmDN250-ф273mm，DN300-ф325mmDN350-ф377mm，那什么情况下用DN ，什么情况下用Φ呢？1、对镀锌管，如果没有明确的壁厚要求，可以用DN标注，但有明确的壁厚要求时，可采用用DN、De（外径）两种标注方法标注，例如：镀锌焊接钢管：标注为DN20 De25X2.5mm2、塑料管应标为De，例如De63，就表示外径为63mm的管子3、无缝钢管的外径用字母D来表示，其后附加外径的尺寸和壁厚，例如外径为108的无缝钢管，壁厚为5MM，用D108*5表示。
直缝钢管公称直径DN、NB与钢管外径OD的区别钢管公称直径(nominal diameter)，又称平均外径(mean outside diameter)。
这是缘自钢管的管璧很薄，直缝钢管外径与管内径相差无几，所以取钢管的外径与钢管的内径之平均值当作钢管管径称呼。
钢管公称直径是公制mm为基准的，称 DN (metric unit)。
比如DN100的钢管，如果遇到薄壁钢管，它得内径就会大于100mm，但遇到厚壁钢管它得内径就会小于100mm。
公称直径与外径对照表
公称直径与外径对照表：其实在工程领域并没有一个完全的管道公称直径与外径的对照，外径与公称直径的换算基本要靠经验。
大致是公称直径大约等于内径（外径减两个壁厚）但也不完全相等，大致差不多，取整就行。
比如φ108*7的外径108，它的公称直径是100；再比如φ32*4.5，外径32，公称直径应该是25。
以此类推，就能得到外径与公称直径的对应关系了。
具体对照表如下：规格：DN-公称直径Ф－外径1、大外径系列DN15-ф22mm，DN20-ф27mmDN25-ф34mm，DN32-ф42mmDN40-ф48mm，DN50-ф60mmDN65-ф76(73)mm，DN80-ф89mmDN100-ф114mm，DN125-ф140mmDN150-ф168mm，DN250-ф273mm，DN300-ф324mm DN350-ф360mm，DN400-ф406mm DN450-ф457mm，DN500-ф508mm DN600-ф610mm，2、小外径系列DN15-ф18mm，DN20-ф25mm DN25-ф32mm，DN32-ф38mm DN40-ф45mm，DN50-ф57mm DN65-ф73mm，DN80-ф89mm DN100-ф108mm，DN125-ф133mm DN150-ф159mm，DN200-ф219mm DN250-ф273mm，DN350-ф377mm，DN400-ф426mmDN450-ф480mm，DN500-ф530mmDN600-ф630mm一般来说，管子的直径可分为外径、内径、公称直径。
管材为无缝钢管的管子的外径用字母D来表示，其后附加外直径的尺寸和壁厚，例如外径为108的无缝钢管，壁厚为5MM，用D108*5表示，塑料管也用外径表示，如De63,其他如钢筋混凝土管、铸铁管、镀锌钢管等采用DN表示。
在设计图纸中一般采用公称直径来表示，公称直径是为了设计制造和维修的方便人为地规定的一种标准，也叫公称通径，是管子（或者管件）的规格名称。
钢管DN与外径对照
钢管DN与外径对照DN-公称直径Ф－外径大外径系列DN15-ф22mm，DN20-ф27mmDN25-ф34mm，DN32-ф42mmDN40-ф48mm，DN50-ф60mmDN65-ф76(73)mm，DN80-ф89mmDN100-ф114mm，DN125-ф140mmDN150-ф168mm，DN200-ф219mmDN250-ф273mm，DN300-ф324mmDN350-ф360mm，DN400-ф406mmDN450-ф457mm，DN500-ф508mmDN600-ф610mm，小外径系列DN15-ф18mm，DN20-ф25mmDN25-ф32mm，DN32-ф38mmDN40-ф45mm，DN50-ф57mmDN65-ф73mm，DN80-ф89mmDN100-ф108mm，DN125-ф133mmDN150-ф159mm，DN200-ф219mmDN250-ф273mm，DN300-ф325mmDN350-ф377mm，那什么情况下用DN ，什么情况下用Φ呢？1、对镀锌管，如果没有明确的壁厚要求，可以用DN标注，但有明确的壁厚要求时，可采用用DN、De（外径）两种标注方法标注，例如：镀锌焊接钢管：标注为DN20 De25X2.5mm2、塑料管应标为De，例如De63，就表示外径为63mm的管子3、无缝钢管的外径用字母D来表示，其后附加外径的尺寸和壁厚，例如外径为108的无缝钢管，壁厚为5MM，用D108*5表示。
直缝钢管公称直径DN、NB与钢管外径OD的区别钢管公称直径(nominal diameter)，又称平均外径(mean outside diameter)。
这是缘自钢管的管璧很薄，直缝钢管外径与管内径相差无几，所以取钢管的外径与钢管的内径之平均值当作钢管管径称呼。
钢管公称直径是公制mm为基准的，称 DN (metric unit)。
比如DN100的钢管，如果遇到薄壁钢管，它得内径就会大于100mm，但遇到厚壁钢管它得内径就会小于100mm。
DN、英寸、公称外径对照
DN|英寸|公称外径对照 DN|英寸|公称外径之间的关系见下表：俗称英寸in.公称通径DN公称外径mm4分1/2DN 15φ206分3/4DN 20φ251寸1DN 25φ321寸211/4DN 32φ401寸半11/2DN 40φ502寸2DN 50φ632寸半21/2DN 65φ753寸3DN 80φ904寸4DN 100φ1105寸5DN 125φ1406寸6DN 150φ1608寸8DN 200φ219公称通径DN是管路系统中所有管路附件用数字表示的尺寸，公称通径是供参考用的一个方便的圆整数，与加工尺寸仅呈不严格的关系。
公称通径用字母“DN”后面紧跟一个数字标志。
公称通径(nominal diameter)，又称平均外径(mean outsidediameter)。
这是缘自金属管的管璧很薄，管外径与管内径相差无几，所以取管的外径与管的内径之平均值当作管径称呼。
DN是公称通径，公称通径(或叫公称直径),就是各种管子与管路附件的通用口径。
同一公称直径的管子与管路附件均能相互连接，具有互换性.它不是实际意义上的管道外径或内径，虽然其数值跟管道内径较为接近或相等；为了使管子、管件连接尺寸统一，采用公称直径（也称公称口径、公称通径)。
例如焊接钢管按厚度可分为薄壁钢管、普通钢管和加厚钢管。
其公称直径不是外径，也不是内径，而是近似普通钢管内径的一个名义尺寸。
每一公称直径，对应一个外径，其内径数值随厚度不同而不同。
公称直径可用公制mm表示，也可用英制in表示。
管路附件也用公称直径表示，意义同有缝管。
公称直径-外径Ф对照表
公称直径-外径Ф对照表公称直径----外径Ф对照表DN15-ф22mmDN20-ф27mmDN25-ф34mmDN32-ф42mmDN40-ф48mmDN50-ф60mmDN65-ф76(73)mmDN80-ф89mmDN100-ф114mmDN125-ф140mmDN150-ф168mmDN200-ф219mmDN250-ф273mmDN300-ф324mmDN350-ф360mmDN400-ф406mmDN450-ф457mmDN500-ф508mmDN600-ф610mm电缆桥架宽度＜100~ 1100≤电缆桥架宽度＜150~ 1.2 150≤电缆桥架宽度＜400~ 1.5 400≤电缆桥架宽度＜800~ 2 800＜电缆桥架宽度~ 2.5国标就简单了，⼩于400厚度1.5；400-800 2.0；⼤于800 2.5DN15,DN20,DN25是外径。
四分管和六分管的直径1 英⼨=25.4毫⽶=8英分1/2 是四分(4英分) DN153/4 是六分(6英分) DN202分管DN84分管DN156分管DN201′DN251.2′DN321.5′DN402′DN502.5′DN653′DN804′DN1005′DN1256′DN1508′DN20010′DN25012′DN300GB/T50106-20012.4管径2.4.1管径应以mm为单位。
2.4.2管径的表达⽅式应符合下列规定：1 ⽔煤⽓输送钢管（镀锌或⾮镀锌）、铸铁管等管材，管径宜以公称直径DN表⽰；2 ⽆缝钢管、焊接钢管（直缝或螺旋缝）、铜管、不锈钢管等管材，管径宜以外径×壁厚表⽰；3 钢筋混凝⼟（或混凝⼟）管、陶⼟管、耐酸陶瓷管、缸⽡管等管材，管径宜以内径d表⽰；4 塑料管材，管径宜按产品标准的⽅法表⽰；5 当设计均⽤公称直径DN表⽰管径时，应有公称直径DN与相应产品规格对照表。
建筑排⽔⽤硬聚氯⼄烯管材规格⽤de（公称外径）×e（公称壁厚）表⽰（GB 5836.1-92）给⽔⽤聚丙烯（PP）管材规格⽤de×e表⽰（公称外径×壁厚）随着⼈们⽣活⽔平、环保意识的提⾼以及对健康的关注，在给排⽔领域掀起了⼀场建材⾏业的绿⾊⾰命。
DN、英寸、公称外径对照
DN|英寸|公称外径对照DN|英寸|公称外径之间的关系见下表：俗称（英制）英寸in.DN（mm）公称外径mm 4分1/215φ206分3/420φ251寸125φ321寸211/432φ401寸半11/240φ502寸250φ632寸半21/265φ753寸380φ904寸4100φ1105寸5125φ1406寸6150φ1608寸8200φ21910寸10250φ27312寸12300φ3251英尺=12英寸1英寸=8英分(称呼不同，单位不同，尺寸也就不一样)压力管道标准规格DN-公称直径Ф－外径大外径系列(焊管)DN15-ф22mm，DN20-ф27mmDN25-ф34mm，DN32-ф42mmDN40-ф48mm，DN50-ф60mmDN65-ф76(73)mm，DN80-ф89mm DN100-ф114mm，DN125-ф140mm DN150-ф168mm，DN200-ф219mm DN250-ф273mm，DN300-ф324mm DN350-ф360mm，DN400-ф406mm DN450-ф457mm，DN500-ф508mm DN600-ф610mm，小外径系列（无缝管）DN15-ф18mm，DN20-ф25mmDN25-ф32mm，DN32-ф38mmDN40-ф45mm，DN50-ф57mmDN65-ф73mm，DN80-ф89mmDN100-ф108mm，DN125-ф133mm DN150-ф159mm，DN200-ф219mm DN250-ф273mm，DN300-ф325m工程管径对照表1 英寸=25.4毫米=8英分1/2 是四分(4英分) DN153/4 是六分(6英分) DN202分管DN84分管DN156分管DN201′DN251.2′DN321.5′DN402′DN502.5′DN653′DN804′DN1005′DN1256′DN1508′DN20010′DN25012′DN300GB/T50106-20012.4．1管径：管径一般用ф、DN、De来表示，单位是mm,用英制单位时，需要换算。
钢管DN与外径对照
钢管DN与外径对照DN-公称直径Ф－外径大外径系列DN15-ф22mm，DN20-ф27mmDN25-ф34mm，DN32-ф42mmDN40-ф48mm，DN50-ф60mmDN65-ф76(73)mm，DN80-ф89mmDN100-ф114mm，DN125-ф140mmDN150-ф168mm，DN200-ф219mmDN250-ф273mm，DN300-ф324mmDN350-ф360mm，DN400-ф406mmDN450-ф457mm，DN500-ф508mmDN600-ф610mm，小外径系列DN15-ф18mm，DN20-ф25mmDN25-ф32mm，DN32-ф38mmDN40-ф45mm，DN50-ф57mmDN65-ф73mm，DN80-ф89mmDN100-ф108mm，DN125-ф133mmDN150-ф159mm，DN200-ф219mmDN250-ф273mm，DN300-ф325mmDN350-ф377mm，那什么情况下用DN ，什么情况下用Φ呢？1、对镀锌管，如果没有明确的壁厚要求，可以用DN标注，但有明确的壁厚要求时，可采用用DN、De（外径）两种标注方法标注，例如：镀锌焊接钢管：标注为DN20 De25X2.5mm2、塑料管应标为De，例如De63，就表示外径为63mm的管子3、无缝钢管的外径用字母D来表示，其后附加外径的尺寸和壁厚，例如外径为108的无缝钢管，壁厚为5MM，用D108*5表示。
直缝钢管公称直径DN、NB与钢管外径OD的区别钢管公称直径(nominal diameter)，又称平均外径(mean outside diameter)。
这是缘自钢管的管璧很薄，直缝钢管外径与管内径相差无几，所以取钢管的外径与钢管的内径之平均值当作钢管管径称呼。
钢管公称直径是公制mm为基准的，称 DN (metric unit)。
比如DN100的钢管，如果遇到薄壁钢管，它得内径就会大于100mm，但遇到厚壁钢管它得内径就会小于100mm。
钢管DN与外径对照
钢管D N与外径对照DN-公称直径Ф－外径大外径系列DN15-ф22mm，DN20-ф27mmDN25-ф34mm，DN32-ф42mmDN40-ф48mm，DN50-ф60mmDN65-ф76(73)mm，DN80-ф89mmDN100-ф114mm，DN125-ф140mmDN150-ф168mm，DN200-ф219mmDN250-ф273mm，DN300-ф324mmDN350-ф360mm，DN400-ф406mmDN450-ф457mm，DN500-ф508mmDN600-ф610mm，小外径系列DN15-ф18mm，DN20-ф25mmDN25-ф32mm，DN32-ф38mmDN40-ф45mm，DN50-ф57mmDN65-ф73mm，DN80-ф89mmDN100-ф108mm，DN125-ф133mmDN150-ф159mm，DN200-ф219mmDN250-ф273mm，DN300-ф325mmDN350-ф377mm，那什么情况下用DN，什么情况下用Φ呢1、对镀锌管，如果没有明确的壁厚要求，可以用DN标注，但有明确的壁厚要求时，可采用用DN、De（外径）两种标注方法标注，例如：镀锌焊接钢管：标注为2、塑料管应标为De，例如De63，就表示外径为63mm的管子3、无缝钢管的外径用字母D来表示，其后附加外径的尺寸和壁厚，例如外径为108的无缝钢管，壁厚为5MM，用D108*5表示。
直缝钢管公称直径DN、NB与钢管外径OD的区别钢管公称直径(nominaldiameter)，又称平均外径(meanoutsidediameter)。
这是缘自钢管的管璧很薄，直缝钢管外径与管内径相差无几，所以取钢管的外径与钢管的内径之平均值当作钢管管径称呼。
钢管公称直径是公制mm为基准的，称DN(metricunit)。
比如DN100的钢管，如果遇到薄壁钢管，它得内径就会大于100mm，但遇到厚壁钢管它得内径就会小于100mm。
