摘要：本文介绍了我厂新研制的一种配电变压器智能终端ＴＴＵ－２０２的系统性能，对其组成原理进行了阐述，最后对ＴＴＵ联网通信功能进行了介绍。
关键词：变压器智能终端、采集监控、ＭＡＸ７０６４、ＴＭＳ３２０ＬＦ２４０７配电自动化系统，简称配电自动化（ＤＡ－ＤｉｓｔｒｉｂｕｔｉｏｎＡｕｔｏｍａｔｉｏｎ），是对配电网上的设备进行远方实时监视、协调及控制的一个集成系统，是现代计算机及通信技术在配电网监视与控制上的应用。
目前，西方发达工业国家正大力推广该技术，国内有的供电部门已经采用或在积极地调研考察准备采用这项技术。
配网智能终端介绍(FTU、DTU及TTU)
FTU、DTU及TTU介绍DTU（开闭所、环网柜智能终端）开闭所终端设备（DTU）distribution terminal unitDTU一般安装在常规的开闭所（站）、户外小型开闭所、环网柜、小型变电站、箱式变电站等处，完成对开关设备的位置信号、电压、电流、有功功率、无功功率、功率因数、电能量等数据的采集与计算，对开关进行分合闸操作，实现对馈线开关的故障识别、隔离和对非故障区间的恢复供电。
配变终端设备（TTU）distribution Transformer supervisory Terminal Unit，配电变压器监测终端)TTU监测并记录配电变压器运行工况，根据低压侧三相电压、电流采样值，每隔1～2分钟计算一次电压有效值、电流有效值、有功功率、无功功率、功率因数、有功电能、无功电能等运行参数，记录并保存一段时间（一周或一个月）和典型日上述数组的整点值，电压、电流的最大值、最小值及其出现时间，供电中断时间及恢复时间，记录数据保存在装置的不挥发存中，在装置断电时记录容不丢失。
配网主站通过通信系统定时读取TTU测量值及历史记录，及时发现变压器过负荷及停电等运行问题，根据记录数据，统计分析电压合格率、供电可靠性以及负荷特性，并为负荷预测、配电网规划及事故分析提供基础数据。
如不具备通信条件，使用掌上电脑每隔一周或一个月到现场读取记录，事后转存到配网主站或其它分析系统。
馈线终端设备（FTU）feeder terminal unitFTU 是装设在馈线开关旁的开关监控装置。
这些馈线开关指的是户外的柱上开关，例如10kV线路上的断路器、负荷开关、分段开关等。
一般来说，1台FTU..要求能监控1台柱上开关，主要原因是柱上开关大多分散安装，若遇同杆架设情况，这时可以1台FTU监控两台柱上开关。
我公司开发？？？型FTU, 选用国际著名的高质量元器件，电磁兼容性能和抗干扰能力突出。
综合考虑了各种环网柜、柱上开关的监控需求，可以和国外各型开关接口。

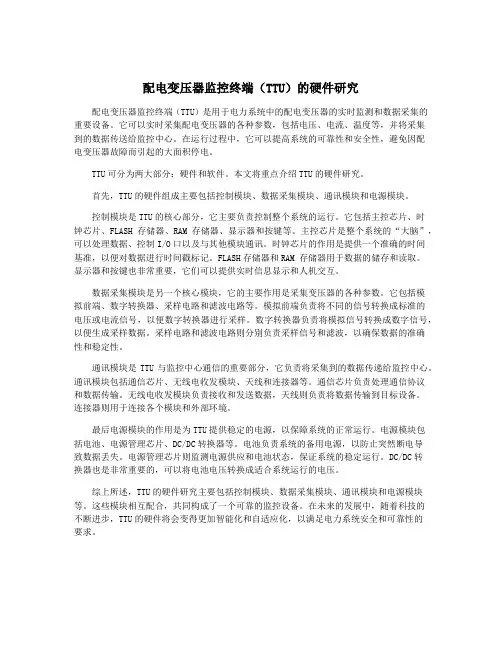

配电变压器监控终端(TTU)的硬件研究
配电变压器监控终端（TTU）的硬件研究配电变压器监控终端（TTU）是用于电力系统中的配电变压器的实时监测和数据采集的重要设备。
它可以实时采集配电变压器的各种参数，包括电压、电流、温度等，并将采集到的数据传送给监控中心。
在运行过程中，它可以提高系统的可靠性和安全性，避免因配电变压器故障而引起的大面积停电。
TTU可分为两大部分：硬件和软件。
本文将重点介绍TTU的硬件研究。
首先，TTU的硬件组成主要包括控制模块、数据采集模块、通讯模块和电源模块。
控制模块是TTU的核心部分，它主要负责控制整个系统的运行。
它包括主控芯片、时钟芯片、FLASH存储器、RAM 存储器、显示器和按键等。
主控芯片是整个系统的“大脑”，可以处理数据、控制I/O口以及与其他模块通讯。
时钟芯片的作用是提供一个准确的时间基准，以便对数据进行时间戳标记。
FLASH存储器和RAM 存储器用于数据的储存和读取。
显示器和按键也非常重要，它们可以提供实时信息显示和人机交互。
数据采集模块是另一个核心模块，它的主要作用是采集变压器的各种参数。
它包括模拟前端、数字转换器、采样电路和滤波电路等。
模拟前端负责将不同的信号转换成标准的电压或电流信号，以便数字转换器进行采样。
数字转换器负责将模拟信号转换成数字信号，以便生成采样数据。
采样电路和滤波电路则分别负责采样信号和滤波，以确保数据的准确性和稳定性。
通讯模块是TTU与监控中心通信的重要部分，它负责将采集到的数据传递给监控中心。
通讯模块包括通信芯片、无线电收发模块、天线和连接器等。
通信芯片负责处理通信协议和数据传输。
无线电收发模块负责接收和发送数据，天线则负责将数据传输到目标设备。
连接器则用于连接各个模块和外部环境。
最后电源模块的作用是为TTU提供稳定的电源，以保障系统的正常运行。
电源模块包括电池、电源管理芯片、DC/DC转换器等。
电池负责系统的备用电源，以防止突然断电导致数据丢失。
电源管理芯片则监测电源供应和电池状态，保证系统的稳定运行。
配网智能终端介绍FTUDTU及TTU
FTU、DTU及TTU介绍DTU（开闭所、环网柜智能终端）开闭所终端设备（DTU）distribution terminal unitDTU一般安装在常规的开闭所（站）、户外小型开闭所、环网柜、小型变电站、箱式变电站等处，完成对开关设备的位置信号、电压、电流、有功功率、无功功率、功率因数、电能量等数据的采集与计算，对开关进行分合闸操作，实现对馈线开关的故障识别、隔离和对非故障区间的恢复供电。
配变终端设备（TTU）distribution Transformer supervisory Terminal Unit，配电变压器监测终端)TTU监测并记录配电变压器运行工况，根据低压侧三相电压、电流采样值，每隔1～2分钟计算一次电压有效值、电流有效值、有功功率、无功功率、功率因数、有功电能、无功电能等运行参数，记录并保存一段时间（一周或一个月）和典型日上述数组的整点值，电压、电流的最大值、最小值及其出现时间，供电中断时间及恢复时间，记录数据保存在装置的不挥发内存中，在装置断电时记录内容不丢失。
配网主站通过通信系统定时读取TTU测量值及历史记录，及时发现变压器过负荷及停电等运行问题，根据记录数据，统计分析电压合格率、供电可靠性以及负荷特性，并为负荷预测、配电网规划及事故分析提供基础数据。
如不具备通信条件，使用掌上电脑每隔一周或一个月到现场读取记录，事后转存到配网主站或其它分析系统。
馈线终端设备（FTU）feeder terminal unitFTU 是装设在馈线开关旁的开关监控装置。
这些馈线开关指的是户外的柱上开关，例如10kV线路上的断路器、负荷开关、分段开关等。
一般来说，1台FTU 要求能监控1台柱上开关，主要原因是柱上开关大多分散安装，若遇同杆架设情况，这时可以1台FTU监控两台柱上开关。
我公司开发？？？型FTU, 选用国际著名的高质量元器件，电磁兼容性能和抗干扰能力突出。
综合考虑了各种环网柜、柱上开关的监控需求，可以和国内外各型开关接口。
(完整版)配网智能终端介绍(FTU、DTU及TTU)
FTU、DTU及TTU介绍DTU（开闭所、环网柜智能终端）开闭所终端设备（DTU）distribution terminal unitDTU一般安装在常规的开闭所（站）、户外小型开闭所、环网柜、小型变电站、箱式变电站等处，完成对开关设备的位置信号、电压、电流、有功功率、无功功率、功率因数、电能量等数据的采集与计算，对开关进行分合闸操作，实现对馈线开关的故障识别、隔离和对非故障区间的恢复供电。
配变终端设备（TTU）distribution Transformer supervisory Terminal Unit，配电变压器监测终端)TTU监测并记录配电变压器运行工况，根据低压侧三相电压、电流采样值，每隔1～2分钟计算一次电压有效值、电流有效值、有功功率、无功功率、功率因数、有功电能、无功电能等运行参数，记录并保存一段时间（一周或一个月）和典型日上述数组的整点值，电压、电流的最大值、最小值及其出现时间，供电中断时间及恢复时间，记录数据保存在装置的不挥发内存中，在装置断电时记录内容不丢失。
配网主站通过通信系统定时读取TTU测量值及历史记录，及时发现变压器过负荷及停电等运行问题，根据记录数据，统计分析电压合格率、供电可靠性以及负荷特性，并为负荷预测、配电网规划及事故分析提供基础数据。
如不具备通信条件，使用掌上电脑每隔一周或一个月到现场读取记录，事后转存到配网主站或其它分析系统。
馈线终端设备（FTU）feeder terminal unitFTU 是装设在馈线开关旁的开关监控装置。
这些馈线开关指的是户外的柱上开关，例如10kV线路上的断路器、负荷开关、分段开关等。
一般来说，1台FTU 要求能监控1台柱上开关，主要原因是柱上开关大多分散安装，若遇同杆架设情况，这时可以1台FTU监控两台柱上开关。
我公司开发型FTU, 选用国际著名的高质量元器件，电磁兼容性能和抗干扰能力突出。
综合考虑了各种环网柜、柱上开关的监控需求，可以和国内外各型开关接口。
配变监测计量终端说明书
Hi-DJY-系列配变监测计量终端使用说明书安装使用产品前，请阅读说明书并且保留备用浙江环海电气科技有限公司简介浙江环海电气科技有限公司是一家专注于能源能效控制技术领军品牌企业。
运营中心：杭州、深圳、北海、温州；业务范围：嵌入式主板、电力工业整机、智能电力系统、通讯信息技术设计与开发。
致力于智能化电力系统技术研发运营的科技型公司；是中国智能电力平台系统的领导者，服务于变电站、水电站、市政工程、交通、油田、医院、银行等领域，为提升智能化监测系统、台区监测系统、优化控制与节能降耗提供完整的解决方案。
先后通过了环境管理体系认证，被评为中国质量服务信誉AAAAA级企业、重合同守信用企业，百强民营企业。
经典产品：配电监测计量终端、电力负荷管理终端、配电变压器监测终端、馈电线路监测终端、配电综合测控仪、配电监测无功补偿控制器、无功分相补偿控制器、数据采集模块、智能式电力电容器、万能框架式断路器、低压复合开关、智能综合补偿模块、手持终端、户外综合配电箱、配电监测无功补偿装置、变压器台区监测装置。
经典系统：智能变电站管理系统、台区监测管理系统、智能配电管理系统、变压器监测管理系统、总线无功动态补偿系统、高 .低压无功补偿优化系统、电能消谐优化补偿系统、输 .配电设备、开关柜等电力工程项目合作。
公司纲领：筑造智能科技平台，助推智慧电网建设。
多年来，这些产品已得到大力的推广和使用，范围遍及广东、广西、贵州、浙江、江苏、河北、河南、湖南、湖北、辽宁和海南等地，受到广大用户的支持和好评。
本公司也切实作好售后服务工作，不断地采用新技术对产品的硬件及配套软件进行升级和改进，使产品在性能、质量、精度上都能不断地提高和适应用户的需求。
产品型号对照表1产品型号对照表2目录第1章概述....................................................................................................................................................................... ４1.1产品概述 ...................................................................................................................................................................... ４1.2执行标准 ...................................................................................................................................................................... ４第2章主要技术指标及功能 ............................................................................................................................................ ５2.1使用条件 ...................................................................................................................................................................... ５2.2运输、贮存条件......................................................................................................................................................... ５2.3系统平台 ...................................................................................................................................................................... ５2.4功耗............................................................................................................................................................................... ５2.5外观与结构.................................................................................................................................................................. ５2.6安全性能 ...................................................................................................................................................................... ５2.7输入回路 ...................................................................................................................................................................... ６2.8输出控制回路 ............................................................................................................................................................. ６2.9采集测量功能 ............................................................................................................................................................. ６2.10实时监测功能........................................................................................................................................................... ７2.11数据统计分析功能 .................................................................................................................................................. ７2.12事件记录与报警功能.............................................................................................................................................. ８2.13通信............................................................................................................................................................................. ９2.14远程管理功能.......................................................................................................................................................１１2.15自诊断功能............................................................................................................................................................１１2.16安全防护功能.......................................................................................................................................................１１2.17监测回路数：.......................................................................................................................................................１１第3章安装........................................................................................................................................................................１１3.1外形及安装尺寸.....................................................................................................................................................１１3.2安装接线图..............................................................................................................................................................１１3.3控制输出接口图.....................................................................................................................................................１３3.4检查、设置参数及初始化...................................................................................................................................１４第4章运行及操作方法 .................................................................................................................................................１４4.1终端面板介绍 .........................................................................................................................................................１４4.2工作状态指示 .........................................................................................................................................................１４4.3液晶屏显示区 .........................................................................................................................................................１５4.4通讯口(抄表接口) ..................................................................................................................................................１５4.5开机...........................................................................................................................................................................１５4.6设置参数 ..................................................................................................................................................................１６4.7数据查询 ..................................................................................................................................................................１８4.8复位...........................................................................................................................................................................１８4.9手动开关 ..................................................................................................................................................................１８4.10其它输出接口介绍 ..............................................................................................................................................１９4.11采集数据................................................................................................................................................................２０4.12数据管理软件：有关数据处理软件的使用另见软件使用说明。
KD300配电变压器监测终端(TTU)说明书
目录一、概述 (2)二、主要性能特点 (2)三、引用标准 (4)四、主要技术指标 (5)4.1额定参数 (5)4.2精度指标 (5)4.3过载能力 (5)4.4功率消耗 (5)4.5开关量输入 (5)4.6开关量输出 (5)4.7通信接口 (6)4.8定值整定范围 (6)4.9蓄电池组（选配） (6)4.10抗干扰能力 (6)4.11工作环境 (7)五、主要功能 (7)5.1工作原理 (7)5.2监视测量 (8)5.3越限报警 (9)5.4计量统计记录 (10)5.5控制操作 (10)5.6通信功能 (11)六、端子图 (11)一、概述KD300配电变压器监测终端是配电自动化系统的重要核心组成单元。
该终端装置采用了高速工业网络通信技术、嵌入式工业芯片组和多任务实时操作系统，稳定性强、可靠性高、实时性好、环境性广、功能强大，是一种集遥测、遥信、遥控、计量和通信等功能于一体的新一代微机型配电变压器自动化远方终端装置，适用于各类城市电网、农村电网、企业电网的配电自动化实施与改造，完成户内外变电亭、配电室、箱式变电站等场所的配电变压器监视、控制、计量和保护等自动化功能，并可与通信系统配合组成配电自动化及远程集中抄表系统。
KD300配变终端采用高性能32位ARM9内核硬件平台，自主嵌入式操作系统，具有强大的功能扩展和系统升级的空间。
能通过串行口，无线模块（GPRS）或以太网有线网络与主站交换数据。
具有超大数据存储空间，并能保证停电后数据可保存10年不丢失。
终端采用大屏幕液晶显示，还具有远红外、RS485等通讯接口。
完备的自恢复电路设计，确保设备正常工作。
本终端采用先进的超低功耗大规模集成电路技术及SMT工艺制造的高新技术产品，关键元器件选用国际知名品牌的长寿命器件，提高了产品的可靠性和寿命。
二、主要性能特点2.1 软硬设计可靠先进a．装置本体设计基于多CPU集成协同工作技术：前端采用高精度互感器配以成熟、精简的交流采样算法，保证数据测量的精确性和准确性、快速、可靠；后端采用先进的LINUX多任务实时操作系统，完成强大的通信、维护、诊断、数据存储等外围事务管理功能。
配变计量监测终端TTU使用说明书
KD-100T型配变监测终端配变监测终端(TTU)使用说明书科大智能科技股份有限公司目录一、概述 (2)二、技术指标 (3)1、电气参数 (3)2、通讯接口 (3)3、遥信/脉冲输入 (4)4、安全性 (4)5、平均无故障工作时间（MTBF） (5)6、停电后数据保持时间 (5)7、工作环境 (5)8、外壳及尺寸 (5)三、外形图 (5)四、主要功能 (6)1、状态量采集 (6)2、电能表数据采集 (6)3、脉冲表数据采集 (7)4、事件记录 (7)5、数据存储 (7)6、显示功能 (7)7、功率控制 (8)8、电量控制 (10)9、终端维护 (11)五、安装及接线图 (11)六、运输存储 (14)七、售后服务 (15)一、概述KD-100T型配变监测终端是根据《电能信息采集及管理系统电力配变监测终端订货及验收技术条件》，结合Q／GDW 374.1-2009《电力用户用电信息采集系统技术规范：专变采集终端技术规范》、Q／GDW 375.1-2009《电力用户用电信息采集系统型式规范：专变采集终端型式规范》和Q／GDW 376.1-2009《电力用户用电信息采集系统通信协议：主站与采集终端通信协议》的要求，并结合我国电力用户的实际需求而开发设计的新一代配变监测终端。
本终端采用32位的高速ARM9 CPU及目前流行的LINUX操作系统，具备高性能软硬件平台。
采用16位模数转换电路，确保数据处理的准确性与快速性。
软硬件采用模块化设计理念，可按照用户的不同需求进行积木式组合。
采用GPRS/CDMA作为主通讯方式，并采用国内外著名厂商的通讯模块，确保无线通讯的高稳定性。
终端实时检测、分析电网及多功能电能表的工作情况，发现异常主动上报，可将电力用户的损失降低到最小。
本终端可广泛应用于终端抄表、考核计量等用电需求场合。
二、技术指标1、电气参数●电源电压：3×220/380V，3×57.7/100V，70% Un～130% Un正常工作，在一相电压供电情况下正常工作。
配网智能终端介绍(FTU、DTU及TTU)
FTU、ＤTU及TTU介绍DTＵ(开闭所、环网柜智能终端)开闭所终端设备(DTＵ)diｓｔribution teｒmiｎal unｉtDTU一般安装在常规得开闭所(站)、户外小型开闭所、环网柜、小型变电站、箱式变电站等处,完成对开关设备得位置信号、电压、电流、有功功率、无功功率、功率因数、电能量等数据得采集与计算,对开关进行分合闸操作,实现对馈线开关得故障识别、隔离与对非故障区间得恢复供电、ﻩ配变终端设备(TＴＵ)ｄistribution Ｔranｓfｏrmer supｅrvｉsory Te ｒmｉnal Uniｔ,配电变压器监测终端)ﻩTＴU监测并记录配电变压器运行工况,根据低压侧三相电压、电流采样值,每隔1～2分钟计算一次电压有效值、电流有效值、有功功率、无功功率、功率因数、有功电能、无功电能等运行参数,记录并保存一段时间(一周或一个月)与典型日上述数组得整点值,电压、电流得最大值、最小值及其出现时间,供电中断时间及恢复时间,记录数据保存在装置得不挥发内存中,在装置断电时记录内容不丢失、配网主站通过通信系统定时读取TＴＵ测量值及历史记录,及时发现变压器过负荷及停电等运行问题,根据记录数据,统计分析电压合格率、供电可靠性以及负荷特性,并为负荷预测、配电网规划及事故分析提供基础数据、如不具备通信条件,使用掌上电脑每隔一周或一个月到现场读取记录,事后转存到配网主站或其它分析系统。
馈线终端设备(FＴＵ)fｅeder ｔeｒｍinal ｕniｔﻩFTU 就是装设在馈线开关旁得开关监控装置、这些馈线开关指得就是户外得柱上开关,例如１0kV线路上得断路器、负荷开关、分段开关等。
一般来说,1台ＦTU要求能监控1台柱上开关,主要原因就是柱上开关大多分散安装,若遇同杆架设情况,这时可以１台ＦＴU监控两台柱上开关。
我公司开发？??型FＴU, 选用国际著名得高质量元器件,电磁兼容性能与抗干扰能力突出、综合考虑了各种环网柜、柱上开关得监控需求,可以与国内外各型开关接口。
智能配电终端(TTU)
配网自动化系统一般由下列层次组成：配电主站、配电子站（常设在变电站内，可选配）、配电远方终端（FTU、DTU、TTU等）和通信网络。
配电主站位于城市调度中心，配电子站部署于110kV/35kV 变电站，子站负责与所辖区域DTU/TTU/FTU等电力终端设备通信，主站负责与各个子站之间通信。
1、智能配电终端（TTU）FTU 是装设在馈线开关旁的开关监控装置。
这些馈线开关指的是户外的柱上开关，例如10kV线路上的断路器、负荷开关、分段开关等。
一般来说，1台FTU要求能监控1台柱上开关，主要原因是柱上开关大多分散安装，若遇同杆架设情况，这时可以1台FTU监控两台柱上开关。
1.1定义FTU 是装设在馈线开关旁的开关监控装置。
这些馈线开关指的是户外的柱上开关，例如10kV线路上的断路器、负荷开关、分段开关等。
一般来说，1台FTU要求能监控1台柱上开关，主要原因是柱上开关大多分散安装，若遇同杆架设情况，这时可以1台FTU监控两台柱上开关。
1.2特点FTU采用了先进的DSP 数字信号处理技术、多CPU集成技术、高速工业网络通信技术，采用嵌入式实时多任务操作系统，稳定性强、可靠性高、实时性好、适应环境广、功能强大，是一种集遥测、遥信、遥控、保护和通信等功能于一体的新一代馈线自动化远方终端装置。
适用于城市、农村、企业配电网的自动化工程，完成环网柜、柱上开关的监视、控制和保护以及通信等自动化功能。
配合配电子站、主站实现配电线路的正常监控和故障识别、隔离和非故障区段恢复供电。
1.3功能遥测（1）交流电气测量Ia、Ib 、Ic、In、Uab、Ucb、Ua、Ub、Uc，Un等任意组合，一般Uab和Ucb分别取开关两侧，监视馈线两端的供电情况。
（2）两表法或三表法，软件计算出P、Q、Pa、Pb、Pc、f、cos ∮等，根据主站需要上传；（3）保护Ia、Ic的记录上传；（4）直流模拟量：两路，电池电压、温度等。
遥信（1）开关状态信号，SOE；（2）开关储能信号、操作电源；（3）压力信号等；（4）电池低电压告警；（5）保护动作和异常信号；（6）其他状态信号。
配电监测计量终端的使用
• 通信方式：
公网通信。独立的通信模块安装位置， GPRS/CDMA模块互换。
• 数传模式:
• 模式一：配电监测计量终端可以通过 GPRS/CDMA 无线方式直接与远方主站通 信。
• 模式二：先用手持采集终端采集配电监测 计量终端存储的数据，然后导入主站。
短距离无线采集 U盘采集
配电监测计量的使用
• 3、 月数据
A、统计记录月正反向有、无功电能，四象限无 功电能。
B、统计记录月电压电流、有无功功率、视在功 率日最大、最小值及发生时间。
C、统计月三相电压越上限、上上限，越下限、 下下限累计时间。
• 4、 异常告警事件记录
可记录200条最近发生的重要告警事件。并可设置主动上 报功能
多种通信功能
GPRS模块
短距离通信模块
GPRS模块正面视图
GPRS天线接口
SIM卡座
RS232 接口
USB接口
短距离通信天线 短距离通信模块
• 通信规约： 《DL/T645—2007 多功能电能表通信协议》
《广西电网公司电力需求侧管理系统数据传 输规约(2005年)》第一部分。
• 通讯接口：
• 配置高速无线通讯接口、标准RS232、 RS485和USB通讯接口各一个，能通过通 讯接口对终端进行参数设置和读取数据， 一个保留485接口。
• 1、曲线数据 包括总分相电压电流、零序电流、总及分相功率因数、总 及有无功功率，有无功电量 等曲线，并可设置冻结密度， 可存储三个月以上数据。
• 2 、日数据 A、统计日正反向有、无功电能，四象限无功电能。 B、统计日电压电流、有无功功率、视在功率日最大、最 小值及发生时间。 C、统计日三相电压越上限、上上限，越下限、下下限累 计时间。
TTU配电变压器监测终端
稳定性的检验）
GB/T 4208—1993 外壳防护等级（IP 代码）
GB/T 5169. 11 电工电子产品着火危险试验 试验方法 成品
的灼热丝试验方法和导则
GB/T 12192—1990 移动通信调频无线电话发射机测量方法
GB/T 12193 移动通信调频无线电话接收机测量方法
GB/T 16611—1996 数传电台通用规范
和安全性。其次 Hi-TTU 是采用最优的方案，现场控制无功电容器组的
投切，就地保持系统的无功平衡，提高配电变压器的功率因数，降低
线损。Hi-TTU 作为配电自动化系统重要组成部分，能全面提高配电系
统的服务质量、设备的运行安全、运行的经济性和供电企业的管理水
平，产生良好的经济效益和社会效益。
1.2 执行标准
电能表 √
无功补偿控制器状态
测量点 √
1. 历史日数据
控制器能将采集的数据在日末形成各种历史日数据并保存；日数
据内容见下表：
序号 1 2
项目
日正向有/无功电能示值、一/四象 限无功电能示值（总、各费率）
测量点 测量点
必备
√ √
选配
环海-能源、能效控制管理专家
７
序号
序号 1 2 3 4 5
项 目（与总表格对应）
当前各费率有/无功电能 上月各费率有/无功电能 各费率当前有功最大需量及发生时间 实时三相总有功功率 实时分相有功功率
数据源
测量点 测量点 测量点 测量点 测量点
必备 √ √ √ √
√
选配
环海-能源、能效控制管理专家
６
序号 6 7 8 9 10
11
12
13
14 15 16 17 18 19 20 21 22
