奔腾电磁炉的故障显示代码

合集下载

奔腾电磁炉E0故障维修一例

奔腾电磁炉E0故障维修一例
奔腾电磁炉E0故障维修一例
河北科技大学电气工程学院张刚
今有奔腾电磁炉BT09,上电后,“嘀”的一声后,显示E0,电源指示灯闪烁,无法启动,按各按键无任何反应。
查相应资料,E0故障应为按键短路或内部电路故障;
1)目测控制板和驱动板各元件,无异常现象;
2)用万用表查各按键,均正常;
3)查辅助电源+5V,+18V正常;
4)测IGBT温度传感器,电阻冷态温度约为100K,加热该电阻,阻值下降,说明该传感器正常;
5)同理测炉盘温度传感器,正常。
由于无法确定是驱动电路还是控制电路发生故障,查驱动电路和控制电路的连接件,该电磁炉的连接接口如图1所示:
图1奔腾BT09电磁炉控制板与驱动板的连接接口
将接口的1,2脚断开,仅剩电源连接,给电磁炉加电。上电后先显示E0,然后变为Ed。这说明E0故障是存在于控制板上,驱动电路应该是正常的,故还
图3SH69P24的键盘和指示灯接口电路
图4SH69P24的数码管接口电路
从图中可以看出键盘电路与数码管的接口电路是共用的,既然键盘电路没有问题,那么是不是数码管接口电路影响了SH69P24的检测,从而显示E0。
为了验证这个猜测,将数码管焊下,加电,系统工作正常,这说明了就是由于数码管电路的漏电导致报出E旧。是重点检查控制板。
仔细分板控制板,该控制板的核心控制芯片为深圳中颖电子公司生产的4K一次性编程LCD&LED驱动型4位单片机SH69P24,其管脚如图2所示:
图2SH69P24管脚及外围通信电路
SH69P24通过POART口控制数码管、键盘和指示灯电路,电路图如图3、图4所示:

电磁炉维修故障代码汇总大全

电磁炉维修故障代码汇总大全

电磁炉维修故障代码汇总大全.txt你不能让所有人满意,因为不是所有的人都是人成功人士是—在牛B的路上,一路勃起你以为我会眼睁睁看着你去送死吗?我会闭上眼睛的格兰士电磁炉代码表II型电磁炉故障代码表(CXXA-X(X)P1II)“○”表示灭,“●”表示亮。

15分钟灯 30分钟灯 45分钟灯 60分钟灯数码显示故障原因●●●● E0 硬件故障●○○○ E1 IGBT超温○●○○ E2 电源过压●●○○ E3 电源欠压○○●○ E4 炉面传感器开路●○●○ E5 炉面传感器短路○●●○ E6 炉面超温●●●○ E7 IGBT传感器开路格兰士电磁炉代码表故障代码 HYP1\HNP1\HVP1\IMP1\JMP1系列(II型板) X1YP3\X8VP3\X6BP3系列E0 电路故障电路故障E1 IGBT超温无锅或锅具材料不合适E2 电源电压过高电源电压过高(250V)E3 电源电压过低电源电压过低(180V)E4 炉面传感器开路炉面传感器开路E5 炉面传感器短路炉面传感器短路E6 炉面超温炉面超温E7 IGBT传感器开路 IGBT传感器开路E8 IGBT传感器短路 IGBT传感器短路E9 电路故障 IGBT超温万和电磁炉故障对照表~~~100W灯 E0 断路开路(主传感器坏)400W灯 E5 短路(主传感器坏)800W灯 E3 高压保护1200W灯 E4 低压保护1500W灯 E2 IGBT超温1900W灯 E6 锅下超温美的电磁炉SF164/174/184/194/204/214对照表E01 断路(主传感器坏)E02 短路(主传感器坏)E03 高温(主传感器坏)E04 断路(散热片传感器坏)E05 短路(散热片传感器坏)E06 高温(散热片传感器坏)E07 低压保护E08 高压保护E10 干烧保护E11 主传感器坏康宝电磁炉故障对照表70度灯 E1 电压过高或过低100度灯 E2 锅底传感器开路、短路140度灯 E3 IGBT传感器开路、短路170度灯 E4 电压过大TCL电磁炉故障对照表E0 IGBT传感器开路E1 无锅E2 IGBT传感器短路、超温E3 电压过高E4 电压过低E5 锅底传感器开路、短路E6 锅超温(干烧保护)格力电磁炉故障对照表E0 电压过低E1 电压过高E2 锅底传感器开路E3 锅底传感器短路E4 IGBT传感器开路、短路E5 锅超温(干烧保护)东菱电磁炉故障代码故障代码代码保护说明备注说明E0 无锅、或锅具材质不对保护检锅电路故障、E1 电路系统保护系统失灵、干扰故障E2 温度传感器失灵保护开路或短路故障E3 市电压过高保护市电压保护电路误动作故障E4 市电压过低保护市电压保护电路误动作故障E5 炉面温度过高保护炉面控温电路失控故障E6 IGBT功率管过温保护 IBGT控温电路失控故障易厨与GaLanZ相同代码显15分短路或风机不转30分风机问题电流偏大45分开路60分温感问题正宗格兰士代码表格兰士电磁炉代码表A方案的故障代码汇总(原方案CXXA-X(X)P1)E-0 或15分钟定时灯闪亮电源电压过低造成电机转速过慢或电机风叶脱落;E-1 或30分钟定时灯闪亮电源电压过高造成电机转速过快或电机卡转;E-2 或45分钟定时灯闪亮机器内部散热器温度过高或温控器插座脱落;E-3 或60分钟定时灯闪亮热敏电阻开路或损坏或是连接线脱落。

电磁炉常见故障代码及维修

电磁炉常见故障代码及维修

电磁炉常见故障代码及维修电磁炉维修置锅,灯闪烁(1)比流器CT坏换比流器CT(2)锅具不对,非标准锅具用正确锅具(3)IC1/IC6/R501可调电阻坏检查对应器件通电无反映或不能操作(1)插头与插座接触不良或或过于松动插头内金属片未接触(2)把磁炉插头插好(3)插座无220V电源(其它电器也不能在此插座上开机)更换插座上电开机不开机(按电源键指示灯不亮)(1)按键不良检查并更换按键板(2)电源线配线松脱重接(3)电源线不通电重接或换新(4)保险丝熔断更换(5)功率晶体IGBT坏更换(6)共振电容C103坏更换(7)阴尼二极体检查并更换(8)变压器坏,没18V输出检查并更换(9)基板组件坏更换置锅,指示灯亮,但不加热(1)线盘没锁好锁好线盘(2)稳压二极管ZD101坏换稳压二极管ZD101(3)基板组件坏换基板组件灯不亮,风扇自转(1)LED插槽插线不良重新插接或换LED板(2)稳压二极管ZD2坏换稳压二极管ZD2(3)基板组件坏换基板组件加热,但指示灯不亮(1)LED二极管坏换LED二极管(2)LED基板组件坏换LED基板组件未置锅,指示灯亮,不加热(1)热敏电阻配线松动或损坏重新插接或换热敏电阻组件(2)集成块LM339坏或集成块TA8316坏换LM339或TA8316(3)变压器插接不良检查或换主控IC(4)基板组件坏换基板组件功率无变化(1)可调电阻换可调电阻(2)加热/定温电阻用错或短路检查加热/定温电阻(3)主控IC坏检查或换主控IC(4)基板组件坏换基板或换基板组件蜂鸣器长鸣(1)热开关坏/热敏电阻坏,主控IC坏换/热开关/热敏电阻/主控IC(2)振荡子坏,变压器坏换振荡子,检查或更换变压器(3)基板组件坏检查或更换基板组件锅具正常,但闪烁并发出“叮叮”响(1)锅具检测处于临界点(2 )更换R104阻值半球电器整理发布,广东半球实业集团公司,知名(著名)电饭煲-电饭锅、电磁炉品牌,始建于1969年,广东省著名商标,广东省名牌,以生产家电产品为主的大型企业集团,全国最大的工业企业之一,湛江工业领先企业。

介绍几种电磁炉维修-代码故障判断

介绍几种电磁炉维修-代码故障判断
1、电磁炉按键短路时,显示屏显示E0
2、电磁炉主传感器开路时,显示屏显示E1
3、电磁炉主传感器短路时,显示屏显示E2
4、电磁炉散热片传感器开路时,显示屏显示E3
5、电磁炉散热片传感器短路时,显示屏显示E4
6、电磁炉工作电压过低时,显示屏显示E5
7、电磁炉工作电压过高时,显示屏显示E6
显示E3 检测电流过大 检测电压是否正常或负载是否过大
显示E4 输入电压过低 调节电源电压或更换主控板
显示E5 输入电压过高 调节电源电压或更换主控板
显示E6 炉面上热敏电阻短路 检查线路或更换热敏电阻
E4: 锅底温度过高(高于280摄氏度)
E5ห้องสมุดไป่ตู้温度传感故障
E6:功率管过温
E7:内部电路故障
奔腾电磁炉的故障显示代码
一、奔腾新款电磁炉PC19N-B,PC19N-C故障显示代码
1、IGBT传感器开路时,显示屏显示E0
2、电磁炉上电无锅时,显示屏显示EI
3、IGBT超温时或传感器短路时,显示屏显示E2
4、电网电压过高时,电磁炉过压保护,显示屏显示E3(260V)
5、电网电压过低时,电磁炉欠压保护,显示屏显示E4 (160V)
6、电磁炉锅底传感器开路,显示屏显示E5
7、电磁炉上电干烧时,显示屏显示E6
注:①有故障后,电磁炉停止工作,故障代码一直显示, 蜂鸣器 “BB—BB—” 报警10S,只有按 “开关”键才可以进入待机状态(其它按键无效)再按“开关”键重新开机。
显示E7 炉面上热敏电阻断路 检查线路或更换热敏电阻
显示E8 IGBT处的热敏电阻短路 检查线路或更换热敏电阻
显示E9 IGBT处的热敏电阻断路 检查线路或更换热敏电阻

收集的电磁炉故障代码查询大全

收集的电磁炉故障代码查询大全

收集的电磁炉故障代码查询大全在电磁炉维修中,出现故障代码占有相当大的比例,若在没有查明故障原因的情况下贸然更换元件会引起再次损坏,有了代码有可能一针见血,达到事倍功半的效果,提高维修效率,最主要是米米进袋也快了。

个人在电磁炉的维修中经过不断搜索与记录,收集出大部分电磁炉故障代码,现整理成稿,供同行参考:一、美的电磁炉SF164/174/184/194/204/214故障码查询E01 断路(主传感器坏)E02 短路(主传感器坏)E03 高温(主传感器坏)E04 断路(散热片传感器坏)E05 短路(散热片传感器坏)E06 高温(散热片传感器坏)E07 低压保护E08 高压保护E10 干烧保护E11 主传感器坏二、美的电子磁炉EP181 EP201故障码查询火力灯1 主传感器开路火力灯2 主传感器短路火力灯1、2 主传感器高温火力灯3 散热片传感器断路火力灯1、3 散热片传感器短路火力灯2、3 散热片传感器高温火力灯1、2、3 电压工作维护火力灯4 高电压保护火力灯2、4 锅具干烧保护火力灯1、2、4 传感器失效保护三、美的电磁炉EP199/176/186/196/206故障码查询火力灯2、 3 闪炉内高温火力灯1、 4闪火力灯;2、 4闪陶瓷板高温火力灯1、 2、3 闪;火力灯4闪电压高和低火力灯1 传感器火力灯2 传感器火力灯3 传感器火力灯1、3 传感器火力灯1、2、4 传感器SH1720/1820/1920/2020/2120/2220故障码查询E6 炉内高温E3 E10 EA 陶瓷板高温E1 E2 E4 E5 E11 EB 传感器四、康宝电磁炉故障码查询E1 电压过高或过低;70度灯闪E2 锅底传感器开路、短路;100度灯闪E3 IGBT传感器开路、短路;140度灯闪E4 电压过大;170度灯闪五、TCL电磁炉故障码查询E0 IGBT传感器开路E1 无锅E2 IGBT传感器短路、超温E3 电压过高E4 电压过低E5 锅底传感器开路、短路E6 锅超温(干烧保护)六、格力电磁炉故障码查询E0 电压过低E1 电压过高E2 锅底传感器开路E3 锅底传感器短路E4 IGBT传感器开路、短路E5 锅超温(干烧保护)七、格兰士故障码查询A、方案是 CXXA-X(X)P1E0 或15分钟定时灯闪亮电源电压过低造成电机转速过慢或电机风叶脱落;E1 或30分钟定时灯闪亮电源电压过高造成电机转速过快或电机卡转;E2 或45分钟定时灯闪亮机器内部散热器温度过高或温控器插座脱落;E3 或60分钟定时灯闪亮热敏电阻开路或破坏或是衔接线脱落。

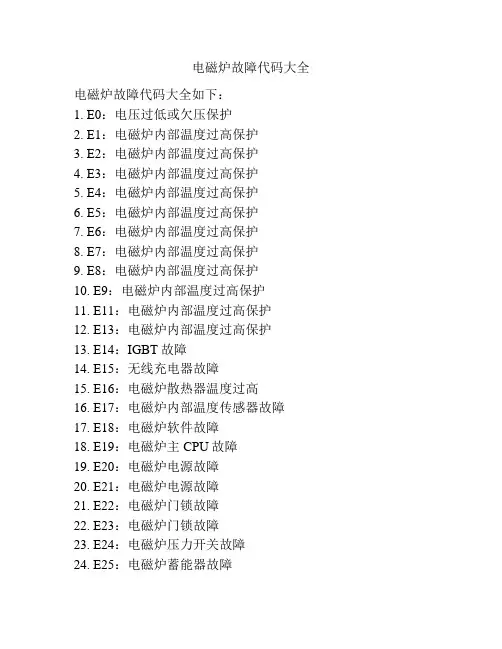

电磁炉故障代码大全

电磁炉故障代码大全

电磁炉故障代码大全电磁炉故障代码大全如下:1. E0:电压过低或欠压保护2. E1:电磁炉内部温度过高保护3. E2:电磁炉内部温度过高保护4. E3:电磁炉内部温度过高保护5. E4:电磁炉内部温度过高保护6. E5:电磁炉内部温度过高保护7. E6:电磁炉内部温度过高保护8. E7:电磁炉内部温度过高保护9. E8:电磁炉内部温度过高保护10. E9:电磁炉内部温度过高保护11. E11:电磁炉内部温度过高保护12. E13:电磁炉内部温度过高保护13. E14:IGBT故障14. E15:无线充电器故障15. E16:电磁炉散热器温度过高16. E17:电磁炉内部温度传感器故障17. E18:电磁炉软件故障18. E19:电磁炉主CPU故障19. E20:电磁炉电源故障20. E21:电磁炉电源故障21. E22:电磁炉门锁故障22. E23:电磁炉门锁故障23. E24:电磁炉压力开关故障24. E25:电磁炉蓄能器故障25. E26:电磁炉控制台故障26. E28:电磁炉控制台故障27. E29:电磁炉烧煮探测器故障28. E30:电磁炉烧煮探测器故障29. E31:电磁炉摄氏温控传感器故障30. E32:电磁炉烧烤传感器故障以上是部分常见的电磁炉故障代码,不同品牌和型号的电磁炉可能会有不同的故障代码。

当电磁炉出现故障代码时,建议先查阅电磁炉的使用说明书,了解具体故障代码的含义和解决方法。

如果无法解决问题,建议联系专业人员进行维修或更换电磁炉。

近年来,随着科技的不断发展,电磁炉越来越受到人们的青睐。

然而,就像其他家电产品一样,电磁炉也可能会出现各种故障。

在使用电磁炉时,如果出现故障代码,不仅会给我们的生活带来不便,还可能存在安全隐患。

因此,了解电磁炉常见故障代码以及相应的解决方法至关重要。

首先,让我们来详细了解一些常见的电磁炉故障代码及其含义和解决方法。

1. E0:电压过低或欠压保护当电磁炉检测到供电电压过低时,会自动进入保护状态,显示E0故障代码。

奔腾电磁炉故障代码

奔腾电磁炉故障代码

奔腾电磁炉故障代码1. 引言电磁炉是现代厨房不可或缺的烹饪工具之一,它利用电磁感应原理加热锅底,具有快速、高效、安全等优点。

然而,就像其他电子设备一样,电磁炉也可能会出现故障。

本文将介绍奔腾电磁炉常见的故障代码及其解决方法,帮助用户在使用中遇到问题时能够快速解决。

2. 常见故障代码及解决方法2.1 E0故障代码E0通常表示电磁炉的供电异常,解决方法如下:1.检查电源开关是否已打开,确保电磁炉已接通电源。

2.检查电源插座是否正常工作,可以尝试将插头插入其他插座试一下。

3.检查电磁炉的电源线是否损坏,如有损坏需更换电源线。

2.2 E1故障代码E1通常表示电磁炉的传感器故障,解决方法如下:1.关闭电磁炉电源,等待数分钟后再重新通电,重启电磁炉。

2.检查电磁炉的传感器是否被污染,需要定期清洁电磁炉,特别是使用过程中易沾染油污的传感器部分。

3.如果以上方法无效,建议联系售后服务人员进行维修。

2.3 E2故障代码E2通常表示电磁炉的温度传感器故障,解决方法如下:1.关闭电磁炉电源,等待数分钟后再重新通电,重启电磁炉。

2.检查电磁炉的温度传感器是否损坏,如果损坏需更换传感器。

3.如果问题仍然存在,建议联系售后服务人员进行维修。

2.4 E3故障代码E3通常表示电磁炉的开关故障,解决方法如下:1.检查电磁炉的开关是否损坏,如果损坏需更换开关。

2.检查电磁炉的控制面板是否正常工作,可能需要重新插拔控制面板连接线,确保连接稳固。

3.如果以上方法无效,建议联系售后服务人员进行维修。

2.5 E4故障代码E4通常表示电磁炉的过温故障,解决方法如下:1.关闭电磁炉电源,等待电磁炉降温后再重新通电,重启电磁炉。

2.检查电磁炉的通风口是否被阻塞,清理通风口以确保散热正常。

3.如果电磁炉经常出现过温故障,建议联系售后服务人员进行维修。

2.6 其他故障代码除了以上列举的故障代码外,奔腾电磁炉还可能出现其他故障,例如E5、E6等代码。

奔腾电磁炉常见故障代码

奔腾电磁炉常见故障代码
6、电磁炉工作电压过低时,显示屏显示E5
7、电磁炉工作电压过高时,显示屏显示E6
8、电磁炉主传感器高温时,显示屏显示E7
奔腾电磁炉
奔腾电磁炉故障—奔腾电磁炉故障代码E1
原因:电磁炉上没有放置锅具,或者是锅的位置放偏或者是锅的材质并不适合电磁炉使用。解决方法:放置锅具,移正锅的位置,或更换锅具。
奔腾电磁炉故障—奔腾电磁炉故障代码E6
原因:锅具底部温度过高,已接近280摄氏度左右。解决办法:等待温度正常后,故障代码E6就会消失,关机开机后即可使用。
奔腾电磁炉常见故障代码
1、电磁炉按键短路时,显示屏显示E0
2、电磁炉主传感器开路时,显示屏显示E1
3、电磁炉主传感器短路时,显示屏显示E2
4、电磁炉散热片传感器开路时,显示屏显示E3
5、电磁炉散热片传感器短路时,显示屏显示E4
原因:电源电压过高,已超过250V,电磁炉停止工作。解决方法:恢复正常电压即可。
奔腾电磁炉故障—奔腾电磁炉故Fra bibliotek代码E4 原因:电源电压过低,已低于180V。解决方法:当电源恢复正常电压时,故障代码E4消失之后,电磁炉即可正常工作。
奔腾电磁炉故障—奔腾电磁炉故障代码E5
原因:电磁炉内部的温度传感器或出现短路情况,电磁炉无法启动。解决方法:为了安全起见,小兔建议非专业人士不要私自打开,应送售后保修。
奔腾电磁炉故障—奔腾电磁炉故障代码E2
原因:电磁炉内部的IGBT过热。造成IGBT过热过热的原因较多,例如散热不良、电磁炉的进风口被遮挡、出风口被遮挡等等。解决办法:加强电磁炉的通风散热条件,可以将电磁炉架高。另外还应及时清理电磁炉的风扇扇叶和风扇外的网罩。
奔腾电磁炉故障—奔腾电磁炉故障代码E3

各品牌电磁炉故障维修代码对照表

各品牌电磁炉故障维修代码对照表

精心整理各品牌电磁炉故障维修代码对照表各品牌电磁炉维修代码万和电磁炉故障对照表~~~100W灯E0断路开路(主传感器坏)400W灯E5短路(主传感器坏)800W灯E3高压保护1200W灯 E4低压保护1500W灯 E2IGBT超温1900W灯美的电磁炉E01E02E03E04E05短路(散热片传感器坏)E06高温(散热片传感器坏)E07低压保护E08高压保护E10干烧保护E11主传感器坏康宝电磁炉故障对照表70度灯E1电压过高或过低100度灯 E2锅底传感器开路、短路140度灯 E3IGBT传感器开路、短路170度灯 E4电流过大TCL电磁炉故障对照表E0IGBT传感器开路E1无锅E2IGBT传感器短路、超温E3电压过高E4电压过低E5E6E0E1E2E3锅底传感器短路E4IGBT传感器开路、短路??东菱电磁炉故障代码故障代码代码保护说明备注说明\E0无锅、或锅具材质不对保护检锅电路故障\E1电路系统保护系统失灵、干扰故障\E2温度传感器失灵保护开路或短路故障\E3市电压过高保护市电压保护电路误动作故障E4市电压过低保护市电压保护电路误动作故障E5炉面温度过高保护炉面控温电路失控故障E6???IGBT功率管过温保护IBGT控温电路失控故障格兰士电磁炉代码表A方案的故障代码汇总(原方案CXXA-X(X)P1)E-0?或15分钟定时灯闪亮??E-1?或30分钟定时灯闪亮??E-2?或45分钟定时灯闪亮??E-3?或60分钟定时灯闪亮??BE1???IGBTE2???无锅E2很快恢复加热可以E3???E4???E5???E6???热敏电阻传感器短路??E7???风扇供电故障。

E8???干烧或者锅体超温保护(超260度)II型电磁炉故障代码表(CXXA-X(X)P1II)??“○”表示灭,“●”表示亮。

15分钟灯???30分钟灯???45分钟灯???60分钟灯???数码显示???故障原因●???●??●???●???E0???硬件故障●???○???○???○???E1???IGBT超温○??●???○???○???E2???电源过压●???●???○??○???E3???电源欠压○???○???●???○???E4???炉面传感器开路●???○???●??○???E5???炉面传感器短路○???●???●???○●???●???●???○?○???○???○???●???故障代码???HYP1\HNP1\HVP1\IMP1\JMP1系列(II型板E0???电路故障???电路故障E1???IGBT超温???无锅或锅具材料不合适E2???E3???E4???E5???E6???E7???IGBTE8???IGBT传感器短路???IGBT传感器短路E9???电路故障???IGBT超温富士宝电磁炉维修手册代码表第二:故障显示标识:E2:传感器开路及附件。

电磁炉故障代码

电磁炉故障代码

②开机后,延时3分钟再判两个传感器是否开路报警
二、奔腾电磁炉PC10N-A故障显示代码
1。电网电压过高时,显示板显示E1
2、电网电压过低时,显示板显示E0
3、主传感器开路时,显示板显示E3
4、当IGBT传感器开路和短路时,显示板显示E4
r三、奔腾其它型号电磁炉故障显示代码是相同的
E4 输入电压过低
E5 内部温度传感器故障
E6 干烧保护
三洋电磁炉故障代码:
E0 按键短路
E1 热敏电阻短路
显示E5 输入电压过高 调节电源电压或更换主控板
显示E6 炉面上热敏电阻短路 检查线路或更换热敏电阻
显示E7 炉面上热敏电阻断路 检查线路或更换热敏电阻
显示E8 IGBT处的热敏电阻短路 检查线路或更换热敏电阻
? 材质不适检测功能:电磁炉使用非铁质或凹凸太大的锅具时,蜂鸣器每1.5秒报警一次,显示E0,无功率输出,30秒后自动关机。
? 小件检测功能:电磁炉使用锅具小于8CM时,蜂鸣器每1.5秒报警一次,显示EO,无功率输出,30秒自动关机。
? 两小时无按键操作自动关机:为防止人离开后发生意外,两小时内无按键操作将自动关机。
4 锅超温 E4
5 VCE过高 E5
6 锅空烧 E6
7 Th开路 E7
8 Th短路 E8
迪科尔故障代码表
序号 故障 数字代码 备注
1 电源电压低于165V E0
2 电源电压高于265V E1
3 锅温起高温≥240℃或干烧 E2
显示E9 IGBT处的热敏电阻断路 检查线路或更换热敏电阻
注:线路板为PD版本的机型,增加E0代码,缺少E5、E6、E9代码,E0表示内部故障,E4表示电源欠压/过压,E7表示炉面的热敏电阻断路/开路,E8表示IGBT处的热敏电阻短路/短路。数码管显示故障代码及排除故障

电磁炉故障代码大全及海尔电视

电磁炉故障代码大全及海尔电视

电磁炉故障代码大全短路或温度过高保护E---4 灶面温度传感器开路或温度过低保护E---5 灶面温度传感器短路或温度过高保护]开机自动关机:机内超温保护澳柯玛电磁炉数码管显示故障代码及排除故障(无数码显示的电磁炉不在范围之内)现象故障原因检修方法显示E1 炉面温度超过235℃并持续3S 电磁炉炉面温度冷却后再开机显示E2 IGBT温度超过85℃并持续3S 电磁炉内部温度冷却后再开机显示E3 检测电流过大检测电压是否正常或负载是否过大显示E4 输入电压过低调节电源电压或更换主控板显示E5 输入电压过高调节电源电压或更换主控板显示E6 炉面上热敏电阻短路检查线路或更换热敏电阻显示E7 炉面上热敏电阻断路检查线路或更换热敏电阻显示E8 IGBT处的热敏电阻短路检查线路或更换热敏电阻显示E9 IGBT处的热敏电阻断路检查线路或更换热敏电阻注:线路板为PD版本的机型,增加E0代码,缺少E5、E6、E9代码,E0表示内部故障,E4表示电源欠压/过压,E7表示炉面的热敏电阻断路/开路,E8表示IGBT 处的热敏电阻短路/短路。

数码管显示故障代码及排除故障九阳JYC-18B故障代码E0 内部电路故障E1 无锅或锅具[才质/大小/形状/位置]不合适E2 机器内部散热不畅或机内温度传感器故障E3 电网电压过高E4 电网电压过低E5 陶瓷板温度传感器断裂E6 锅具发生干烧,锅具温度过高,陶瓷板温度传感器短路苏泊尔电磁炉常见故障代码E0 内部线路故障E1 无锅具或锅具不适用于电磁炉E2 IGBT功率管过热保护E3 过载保护(一般是电压高于253V)E4 欠压保护(一般是电压低于175V)E5 传感器开路E6 炉面温度过热保护(一般是高于300℃)三角牌电磁炉故障对照表E0---电压过低E1---电压过高E2---IGBT传感器开路E3---IGBT传感器短路E4---炉面传感器开路E5---炉面传感器短路美的电子磁炉EP181 EP201火力灯1 主传感器开路火力灯2 主传感器短路火力灯1、2 主传感器高温火力灯3 散热片传感器断路火力灯1、3 散热片传感器短路火力灯2、3 散热片传感器高温火力灯1、2、3 电压工作保护火力灯4 高电压保护火力灯2、4 锅具干烧保护火力灯1、2、4 传感器失效保护福田电磁炉代码表安全保护锅具检测功能:电磁炉在使用过程中,如将锅具移开,蜂鸣器每1.5秒报警一次,显示EO,功率停止输出,30秒内无锅具重新放置于面板上,电磁炉将自动关机。

电磁炉故障代码表

电磁炉故障代码表

电磁炉故障代码表.txt37真诚是美酒,年份越久越醇香浓烈;真诚是焰火,在高处绽放才愈显美丽;真诚是鲜花,送之于人,手有余香。

爱庭电磁炉故障代码 :E0 内部电路故障;E1: 检锅;E2:内部温度过高;E3:过压报警电压超过260V;E4:欠压报警电压低于170V;E5:炉内两个温度传感器或炉内电路发生故障;E6:锅温过高爱多电磁炉故障代码E0 低压保护E1 高压保护E2E3 机内超温保护E4E5 锅底传感器开路或短路E6 IBGT传感器开路或短路---- 无锅或不检锅澳柯玛C-18C1型电磁灶维修代码表E0(E-0)电源电压过低|E1(E-1)电源电压过高E2(E-2) IGBT热敏电阻开路E3(E-3) IGBT热敏电阻短路或温度过高E4(E-4)炉面热敏电阻开路E5(E-5)炉面热敏电阻短路或温度过高澳柯玛电磁炉数码管显示故障代码及排除故障(无数码显示的电磁炉不在范围之内)现象故障原因检修方法显示E1 炉面温度超过235℃并持续3S 电磁炉炉面温度冷却后再开机显示E2 IGBT温度超过85℃并持续3S 电磁炉内部温度冷却后再开机显示E3 检测电流过大检测电压是否正常或负载是否过大显示E4 输入电压过低调节电源电压或更换主控板显示E5 输入电压过高调节电源电压或更换主控板显示E6 炉面上热敏电阻短路检查线路或更换热敏电阻显示E7 炉面上热敏电阻断路检查线路或更换热敏电阻显示E8 IGBT处的热敏电阻短路检查线路或更换热敏电阻显示E9 IGBT处的热敏电阻断路检查线路或更换热敏电阻注:线路板为PD版本的机型,增加E0代码,缺少E5、E6、E9代码,E0表示内部故障,E4表示电源欠压/过压,E7表示炉面的热敏电阻断路/开路,E8表示IGBT处的热敏电阻短路/短路。

数码管显示故障代码及排除故障艾美特电磁炉故障代码E1:低压保护(≤160V)E2:高压保护(≥270V)E3:主传感器断路E4:主传感器短路E5:IGBT传感器断路E6:IGBT传感器短路以上适用于艾美特2005年以前所有电磁炉新款电磁炉CE2015/2015A故障代码含义E0:1,同步回路故障;2,干扰严重;3,线盘开路.E1:无锅报警E2:IGBT传感器故障(短路或断路)E3:高压保护E4:低压保护E5:主传感器故障(短路或断路)E6:高温保护BBB百甲电磁炉故障代码E0无锅或锅具不符合或锅具直径小于12厘米E2传感器短路或开路E3电压过高(超过260伏)E4电压过低(小于160伏)E5锅具内无物,锅具超温E6机内温度过高宝仕BS-C:E1:锅具不对E2:电压高于252VE3:电压低于175VE4: 锅底温度过高(高于280摄氏度)E5:温度传感故障E6:功率管过温E7:内部电路故障奔腾电磁炉的故障显示代码一、奔腾新款电磁炉PC19N-B,PC19N-C故障显示代码1、IGBT传感器开路时,显示屏显示E0n2、电磁炉上电无锅时,显示屏显示EI3、IGBT超温时或传感器短路时,显示屏显示E24、电网电压过高时,电磁炉过压保护,显示屏显示E3(260V)5、电网电压过低时,电磁炉欠压保护,显示屏显示E46、电磁炉锅底传感器开路,显示屏显示E57、电磁炉上电干烧时,显示屏显示E6:①有故障后,电磁炉停止工作,故障代码一直显示,蜂鸣器“BB—BB—”报警10S,只有按“开关”键才可以进入待机状态(其它按键无效)再按“开关”键重新开机。

电磁炉-故障显示代码

电磁炉-故障显示代码

电磁炉故障显示代码苏泊尔电磁炉E0 内部线路故障E1 无锅具或锅具不适用于电磁炉E2 IGBT功率管过热保护E3 过载保护(一般是电压高于253V)E4 欠压保护(一般是电压低于175V)E5 传感器开路E6 炉面温度过热保护(一般是高于300℃)E4 电压偏低,查VIN电路苏泊尔电磁炉常见故障代码E0 内部线路故障E1 无锅具或锅具不适用于电磁炉E2 IGBT功率管过热保护E3 过载保护(一般是电压高于253V)E4 欠压保护(一般是电压低于175V)E5 传感器开路E6 炉面温度过热保护(一般是高于格兰士电磁炉代码表II型电磁炉故障代码表(CXXA-X(X)P1II)“○”表示灭,“●”表示亮。

15分钟灯 30分钟灯 45分钟灯 60分钟灯数码显示故障原因● ● ● ● E0 硬件故障● ○ ○ ○ E1 IGBT超温○ ● ○ ○ E2 电源过压● ● ○ ○ E3 电源欠压○ ○ ● ○ E4 炉面传感器开路● ○ ● ○ E5 炉面传感器短路○ ● ● ○ E6 炉面超温● ● ● ○ E7 IGBT传感器开路格兰士电磁炉代码表故障代码 HYP1\HNP1\HVP1\IMP1\JMP1系列(II型板) X1YP3\X8VP3\X6BP3系列E0 电路故障电路故障E1 IGBT超温无锅或锅具材料不合适E2 电源电压过高电源电压过高(250V)E3 电源电压过低电源电压过低(180V)E4 炉面传感器开路炉面传感器开路E5 炉面传感器短路炉面传感器短路E6 炉面超温炉面超温E7 IGBT传感器开路 IGBT传感器开路E8 IGBT传感器短路 IGBT传感器短路E9 电路故障 IGBT超温格兰士电磁炉代码表A方案的故障代码汇总(原方案CXXA-X(X)P1)E-0 或15分钟定时灯闪亮电源电压过低造成电机转速过慢或电机风叶脱落;E-1 或30分钟定时灯闪亮电源电压过高造成电机转速过快或电机卡转;E-2 或45分钟定时灯闪亮机器内部散热器温度过高或温控器插座脱落;E-3 或60分钟定时灯闪亮热敏电阻开路或损坏或是连接线脱落。

电磁炉显示故障代码解决办法

电磁炉显示故障代码解决办法

苏泊尔现生产的电磁炉设置的故障代码一般为:EO:线路内部故障保护E1:放置锅器材质不档、无锅确认及检不到锅器保护E2:机器内部温度过高保护E3:市电电压过高保护E4:市电电压过低保护E5:面板传感器开路保护E6:炉面温度过高传感器保护还有其他的故障为:不通电、烧机、显示正常不加热、间歇试工作等.•显示EO的故障一般查驱动和高压同步比较电路,象延时电容,同步电阻变质驱动三极管、高压坏等都会引起.•1)、R003、R001、R002开路2)、LM339坏•3)、D301开路4)、Q802、Q801不良•5)、Q401坏6)、Q402不良•7)、灯板CPU坏或灯板不配对•8)、16V不正常维修供电部份•9)、浪泳保护电路,LM339 的4、5、2脚电压是否正常•10)、排插是否正常显示E1的代码的故障一般查检锅电路如:•1、电容C005失效2、C003失效•3、Q401不良4、Q402不良•5、LM339不良6、驱动电路三极管Q801、Q802、Q602不良•7、R001、R002、R003、R004引发多种故障•显示E2的故障代码一般查风机和IGBT的热敏电阻电路•出现E2有几种原因:•1、风机电路有故障,引起散热片温度升高;•2、热敏电阻自身不良;•3、CPU坏;•4、排插不良检查:Rt1、Q401、风机、CONA代换灯板。

显示E3/E4的电路一般检查高低压取样电路:在市电220V出现E3、E4无非是取样电路检测出的电压高或低,或是CPU坏,电源15V偏高、偏低。

检查:高低压保护电路:D101、D102、820K/2W、C101、CPU测CPU 第2脚有无3V,高则高压保护,低则低压保护。

显示E5的故障代码一般检查面板传感器检测电路传感器开路:检查:100K热敏电阻;R730开路、CPU坏显示E6的故障代码一般检查100K热敏有无短路;CPU坏•不通电一般检查:•1、电源电路;•2、CPU坏;•3、复位电路•检查:1、有无16V,无则查IC901,测300V是否正常,D902击穿;R910、R911开路;•2、测5V是否正常,Q902、ZD902坏•3、CPU坏4MH晶振•4、复位电路坏烧机•1、LC振荡电路:C005、C003坏,桥堆地线低压部分地开路•2、驱动电路:Q802、Q801坏显示正常不加热•1、LC振荡电路:C003、C005坏•2、驱动电路:Q801、Q802、Q601坏•3、浪涌保护电路:IC2、604•4、同步电路:R001、R002、R003坏LM339•5、高低压电路保护:IC2 6、1、7是否正常•6、比较电路:IC2 10、11、13不良•7、(波形发生)振荡电路:D301、C305、C307不良•8、PWM通道坏;Q601、502、C503D602不良•9、检锅电路:D402、C402、Q402不良•10、风机驱动电路:Q401坏•11、CPU自身不良启动保护/间歇式工作•功率检测电路:1、IC601坏2、R010、R017、R012、VR1坏•3、D010击穿;C010坏4、CPU坏•浪泳保护电路也会引起,断开R604可试机。

最全的电磁炉故障代码查询大全

最全的电磁炉故障代码查询大全

最全的电磁炉故障代码查询大全一、美的电磁炉SF164/174/184/194/204/214故障码查询E01 断路(主传感器坏)E02 短路(主传感器坏)E03 高温(主传感器坏)E04 断路(散热片传感器坏)E05 短路(散热片传感器坏)E06 高温(散热片传感器坏)E07 低压保护E08 高压保护E10 干烧保护E11 主传感器坏二、美的电子磁炉EP181 EP201故障码查询火力灯1 主传感器开路火力灯2 主传感器短路火力灯1、2 主传感器高温火力灯3 散热片传感器断路火力灯1、3 散热片传感器短路火力灯2、3 散热片传感器高温火力灯1、2、3 电压工作维护火力灯4 高电压保护火力灯2、4 锅具干烧保护火力灯1、2、4 传感器失效保护三、美的电磁炉EP199/176/186/196/206故障码查询火力灯2、 3 闪炉内高温火力灯1、 4闪火力灯;2、 4闪陶瓷板高温火力灯1、 2、3 闪;火力灯4闪电压高和低火力灯1 传感器火力灯2 传感器火力灯3 传感器火力灯1、3 传感器火力灯1、2、4 传感器SH1720/1820/1920/2020/2120/2220故障码查询E6 炉内高温E3 E10 EA 陶瓷板高温E1 E2 E4 E5 E11 EB 传感器四、康宝电磁炉故障码查询E1 电压过高或过低;70度灯闪E2 锅底传感器开路、短路;100度灯闪E3 IGBT传感器开路、短路;140度灯闪E4 电压过大;170度灯闪五、TCL电磁炉故障码查询E0 IGBT传感器开路E1 无锅E2 IGBT传感器短路、超温E3 电压过高E4 电压过低E5 锅底传感器开路、短路E6 锅超温(干烧保护)六、格力电磁炉故障码查询E0 电压过低E1 电压过高E2 锅底传感器开路E3 锅底传感器短路E4 IGBT传感器开路、短路E5 锅超温(干烧保护)七、格兰士故障码查询A、方案是 CXXA-X(X)P1E0 或15分钟定时灯闪亮电源电压过低造成电机转速过慢或电机风叶脱落;E1 或30分钟定时灯闪亮电源电压过高造成电机转速过快或电机卡转;E2 或45分钟定时灯闪亮机器内部散热器温度过高或温控器插座脱落;E3 或60分钟定时灯闪亮热敏电阻开路或破坏或是衔接线脱落。

电磁炉维修错误代码

电磁炉维修错误代码

电磁炉维修错误代码目录:千泽电磁炉故障代码TCL电磁炉故障对照表威王电磁炉故障代码宝仕电磁炉故障代码美的电磁炉07新机美的电磁炉07新机美的电磁炉SF164/174/184/194/204/214 凯腾电磁炉故障代码威力WL-18A-E3,WL-20A_E3,WL-18A-k 3 青蜓牌电磁炉故障代码龙子1800D/E型号电磁炉故障显示代码万利达电磁炉故障代码奇声S19--C3故障代码好迪电磁炉小鸭电磁炉故障代码半球电磁炉代码表千森电磁炉故障代码及含义松美电磁炉CD16爱庭电磁炉故障代码创维电磁炉代码 :迪科尔故障代码表康乐故障代码表跃龙故障代码表雅乐思故障代码表南宁多丽电磁炉山奇电磁炉好妻子电磁炉代码力邦电磁炉故障代码九阳电磁炉故障代码九阳JYC-19D故障代码九阳JYC-18B故障代码格兰士C20--H8B故障代码格兰士电磁炉代码表II型电磁炉故障代码表(CXXA-X(X)P1II)格兰士HYP1\HNP1\HVP1\IMP1\JMP1系列(II型板) X1YP3\X8VP3\X6BP3系列坂田20LS8系列电磁炉故障代码格兰士电磁炉代码表A方案的故障代码汇总(原方案CXXA-X(X)P1)B方案的故障代码汇总(原方案CXXB-IMP1、CXXB-HYP1)II型电磁炉故障代码表(CXXA-X(X)P1II)故障代码HYP1\HNP1\HVP1\IMP1\JMP1系列(II型板) X1YP3\X8VP3\X6BP3系列乐邦电磁炉故障代码澳柯玛电磁炉故障代码澳柯玛C-18C1型电磁炉代码表澳柯玛电磁炉富士宝电磁炉代码表易厨与GaLanZ代码东菱电磁炉故障代码格力电磁炉故障对照表格力 GC18BL,GC20BL,电磁炉故障代码康宝电磁炉故障对照表万和电磁炉故障对照表万家乐故障代码三洋电磁炉故障代码奔腾电磁炉的故障代码一、奔腾新款电磁炉PC19N-B,PC19N-C故障显示代码二、奔腾电磁炉PC10N-A故障显示代码,三、奔腾其它型号电磁炉故障显示代码是相同的福田电磁炉代码表苏泊尔电磁炉常见故障代码三角牌电磁炉故障美联电磁炉故障代码力邦电磁炉故障代码无时基信号.灯不亮.响两秒停两秒.连续.正夫人电磁炉维修维修代码表;好妻子电磁炉代码杨子美厨故障代码德昕TS-399电磁炉代码欧派克电磁炉故障代码;滨奇电磁炉故障代码金灶电磁炉故障代码尚朋堂电磁炉故障代码荣事达故障代码百甲电磁炉故障代码迈科电磁炉故障代码科之星电磁炉故障代码上海华生A70电磁炉故障代码夏新电磁炉故障代码志高电磁炉故障代码豪达故障代码爱庭故障代码西门子九阳JVC--18B电磁炉精彩傻瓜万能电磁炉维修板故障代码:金巧故障代码表 (803/804)千泽电磁炉故障代码E0:表示无锅具,锅底直径小于8CM,锅具材料为非铁制或凹凸度太大,输出功率停止,蜂鸣器每2秒响一次,30秒后自动关机。

各种电磁炉故障代码表

各种电磁炉故障代码表

格兰士电磁炉代码表II型电磁炉故障代码表(CXXA-X(X)P1II)“○”表示灭,“●”表示亮。

15分钟灯30分钟灯45分钟灯60分钟灯数码显示故障原因● ● ● ● E0 硬件故障● ○ ○ ○ E1 IGBT超温○ ● ○ ○ E2 电源过压● ● ○ ○ E3 电源欠压○ ○ ● ○ E4 炉面传感器开路● ○ ● ○ E5 炉面传感器短路○ ● ● ○ E6 炉面超温● ● ● ○ E7 IGBT传感器开路○ ○ ○ ● E8 IGBT传感器短路格兰士电磁炉代码表故障代码HYP1\HNP1\HVP1\IMP1\JMP1系列(II型板) X1YP3\X8VP3\X6BP3系列E0 电路故障电路故障E1 IGBT超温无锅或锅具材料不合适E2 电源电压过高电源电压过高(250V)E3 电源电压过低电源电压过低(180V)E4 炉面传感器开路炉面传感器开路E5 炉面传感器短路炉面传感器短路E6 炉面超温炉面超温E7 IGBT传感器开路IGBT传感器开路E8 IGBT传感器短路IGBT传感器短路E9 电路故障IGBT超温万和电磁炉故障对照表~~~100W灯E0 断路开路(主传感器坏)400W灯E5 短路(主传感器坏)800W灯E3 高压保护1200W灯E4 低压保护1500W灯E2 IGBT超温1900W灯E6 锅下超温美的电磁炉SF164/174/184/194/204/214对照表E01 断路(主传感器坏)E02 短路(主传感器坏)E03 高温(主传感器坏)E04 断路(散热片传感器坏)E05 短路(散热片传感器坏)E06 高温(散热片传感器坏)E07 低压保护E08 高压保护E10 干烧保护E11 主传感器坏康宝电磁炉故障对照表70度灯E1 电压过高或过低100度灯E2 锅底传感器开路、短路140度灯E3 IGBT传感器开路、短路170度灯E4 电压过大TCL电磁炉故障对照表E0 IGBT传感器开路E1 无锅E2 IGBT传感器短路、超温E3 电压过高E4 电压过低E5 锅底传感器开路、短路E6 锅超温(干烧保护)格力电磁炉故障对照表E0 电压过低E1 电压过高E2 锅底传感器开路E3 锅底传感器短路E4 IGBT传感器开路、短路E5 锅超温(干烧保护)东菱电磁炉故障代码故障代码代码保护说明备注说明E0 无锅、或锅具材质不对保护检锅电路故障、E1 电路系统保护系统失灵、干扰故障E2 温度传感器失灵保护开路或短路故障E3 市电压过高保护市电压保护电路误动作故障E4 市电压过低保护市电压保护电路误动作故障E5 炉面温度过高保护炉面控温电路失控故障E6 IGBT功率管过温保护IBGT控温电路失控故障易厨与GaLanZ相同代码显15分短路或风机不转30分风机问题电流偏大45分开路60分温感问题正宗格兰士代码表格兰士电磁炉代码表A方案的故障代码汇总(原方案CXXA-X(X)P1)E-0 或15分钟定时灯闪亮电源电压过低造成电机转速过慢或电机风叶脱落;E-1 或30分钟定时灯闪亮电源电压过高造成电机转速过快或电机卡转;E-2 或45分钟定时灯闪亮机器内部散热器温度过高或温控器插座脱落;E-3 或60分钟定时灯闪亮热敏电阻开路或损坏或是连接线脱落。

各种电磁炉故障显示代码表总汇

各种电磁炉故障显示代码表总汇

各种电磁炉故障显示代码表总汇格兰士电磁炉代码表:II型电磁炉故障代码表(CXXA-X(X)P1II)“○”表示灭,“●”表示亮。

15分钟灯 30分钟灯 45分钟灯 60分钟灯数码显示故障原因●●●● E0 硬件故障●○○○ E1 IGBT超温○●○○ E2 电源过压●●○○ E3 电源欠压○○●○ E4 炉面传感器开路●○●○ E5 炉面传感器短路○●●○ E6 炉面超温●●●○ E7 IGBT传感器开路格兰士电磁炉代码表:故障代码 HYP1\HNP1\HVP1\IMP1\JMP1系列(II型板) X1YP3\X8VP3\X6BP3系列E0 电路故障电路故障E1 IGBT超温无锅或锅具材料不合适E2 电源电压过高电源电压过高(250V)E3 电源电压过低电源电压过低(180V)E4 炉面传感器开路炉面传感器开路E5 炉面传感器短路炉面传感器短路E6 炉面超温炉面超温E7 IGBT传感器开路 IGBT传感器开路E8 IGBT传感器短路 IGBT传感器短路E9 电路故障 IGBT超温万和电磁炉故障对照表:100W灯 E0 断路开路(主传感器坏)400W灯 E5 短路(主传感器坏)800W灯 E3 高压保护1200W灯 E4 低压保护1500W灯 E2 IGBT超温1900W灯 E6 锅下超温美的电磁炉SF164/174/184/194/204/214对照表:E01 断路(主传感器坏)E02 短路(主传感器坏)E03 高温(主传感器坏)E04 断路(散热片传感器坏)E05 短路(散热片传感器坏)E06 高温(散热片传感器坏)E07 低压保护E08 高压保护E10 干烧保护E11 主传感器坏康宝电磁炉故障对照表:70度灯 E1 电压过高或过低100度灯 E2 锅底传感器开路、短路140度灯 E3 IGBT传感器开路、短路170度灯 E4 电压过大TCL电磁炉故障对照表:E0 IGBT传感器开路E1 无锅E2 IGBT传感器短路、超温E3 电压过高E4 电压过低E5 锅底传感器开路、短路E6 锅超温(干烧保护格力电磁炉故障对照表:E0 电压过低E1 电压过高E2 锅底传感器开路E3 锅底传感器短路E4 IGBT传感器开路、短路E5 锅超温(干烧保护)东菱电磁炉故障代码:故障代码代码保护说明备注说明E0 无锅、或锅具材质不对保护检锅电路故障E1 电路系统保护系统失灵、干扰故障E2 温度传感器失灵保护开路或短路故障E3 市电压过高保护市电压保护电路误动作故障E4 市电压过低保护市电压保护电路误动作故障E5 炉面温度过高保护炉面控温电路失控故障E6 IGBT功率管过温保护 IBGT控温电路失控故障格兰士电磁炉代码表:A方案的故障代码汇总(原方案CXXA-X(X)P1)E-0 或15分钟定时灯闪亮电源电压过低造成电机转速过慢或电机风叶脱落;E-1 或30分钟定时灯闪亮电源电压过高造成电机转速过快或电机卡转;E-2 或45分钟定时灯闪亮机器内部散热器温度过高或温控器插座脱落;E-3 或60分钟定时灯闪亮热敏电阻开路或损坏或是连接线脱落。

各种电磁炉故障显示代码表总汇

各种电磁炉故障显示代码表总汇
140度灯 E3 IGBT传感器开路、短路
170度灯 E4 电压过大
TCL电磁炉故障对照表:
E0 IGBT传感器开路
E1 无锅
E2 IGBT传感器短路、超温
E3 电压过高
E4 电压过低
E5 锅底传感器开路、短路
E6 锅超温(干烧保护
格力电磁炉故障对照表:
E0 电压过低
E1 电压过高
E2 锅底传感器开路
E4---炉面传感器开路
E5---炉面传感器短路
美的电磁炉:
火力灯1 主传感器开路
火力灯2 主传感器短路
火力灯1、2 主传感器高温
火力灯3 散热片传感器断路
火力灯1、3 散热片传感器短路
火力灯2、3 散热片传感器高温
火力灯1、2、3 电压工作保护
火力灯4 高电压保护
火力灯2、4 锅具干烧保护
火力灯1、2、4 传感器失效保护
E3 热敏电阻传感器断路
E4 电源电压过压/欠压 即超过限定最高最低工作电压。
E5 整机过流 超出设定电流值。
E6 热敏电阻传感器短路
E7 风扇供电故障。
E8 干烧或者锅体超温保护(超260度)
II型电磁炉故障代码表(CXXA-X(X)P1II) “○”表示灭,“●”表示亮。
15分钟灯 30分钟灯 45分钟灯 60分钟灯 数码显示
显示E9 IGBT处的热敏电阻断路 检查线路或更换热敏电阻
注:线路板为PD版本的机型,增加E0代码,缺少E5、E6、E9代码,E0表示内部故障,E4表示电源欠压/过压,E7表示炉面的热敏电阻断路/开路,E8表示IGBT处的热
敏电阻短路/短路。数码管显示故障代码及排除故
正夫人电磁炉维修维修代码表:
无锅 E1 每隔3秒一声短 5秒后进入待机状态

各品牌电磁炉故障维修代码对照表

各品牌电磁炉故障维修代码对照表

各品牌电磁炉故障维修代码对照表各品牌电磁炉修理代码万和电磁炉故障对比表~~~100W灯E0 断路开路(主传感器坏)400W灯E5 短路(主传感器坏)800W灯E3 高压爱护1200W灯 E4 低压爱护1500W灯 E2 IGBT超温1900W灯 E6 锅下超温美的电磁炉SF164/174/184/194/204/214对比表E01 断路(主传感器坏)E02 短路(主传感器坏)E03 高温(主传感器坏)E04 断路(散热片传感器坏)E05 短路(散热片传感器坏)E06 高温(散热片传感器坏)E07 低压爱护E08 高压爱护E10 干烧爱护E11 主传感器坏康宝电磁炉故障对比表70度灯E1 电压过高或过低100度灯 E2 锅底传感器开路、短路140度灯 E3 IGBT传感器开路、短路170度灯 E4 电流过大TCL电磁炉故障对比表E0 IGBT传感器开路E1 无锅E2 IGBT传感器短路、超温E3 电压过高E4 电压过低E5 锅底传感器开路、短路E6 锅超温(干烧爱护)格力电磁炉故障对比表E0 电压过低E1 电压过高E2 锅底传感器开路E3 锅底传感器短路E4 IGBT传感器开路、短路东菱电磁炉故障代码故障代码代码爱护讲明备注讲明\E0 无锅、或锅具材质不对爱护检锅电路故障\E1 电路系统爱护系统失灵、干扰故障\E2 温度传感器失灵爱护开路或短路故障\E3 市电压过高爱护市电压爱护电路误动作故障E4 市电压过低爱护市电压爱护电路误动作故障E5 炉面温度过高爱护炉面控温电路失控故障E6 IGBT功率管过温爱护IBGT控温电路失控故障格兰士电磁炉代码表A方案的故障代码汇总(原方案CXXA-X(X)P1)E-0 或15分钟定时灯闪亮电源电压过低造成电机转速过慢或电机风叶脱落;E-1 或30分钟定时灯闪亮电源电压过高造成电机转速过快或电机卡转;E-2 或45分钟定时灯闪亮机器内部散热器温度过高或温控器插座脱落;E-3 或60分钟定时灯闪亮热敏电阻开路或损坏或是连接线脱落。

  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

奔腾电磁炉的故障显示代码
一、奔腾新款电磁炉PC19N-B,PC19N-C故障显示代码
1、IGBT传感器开路时,显示屏显示E0
2、电磁炉上电无锅时,显示屏显示EI
3、IGBT超温时或传感器短路时,显示屏显示E2
4、电网电压过高时,电磁炉过压保护,显示屏显示E3(260V)
5、电网电压过低时,电磁炉欠压保护,显示屏显示E4 (160V)
6、电磁炉锅底传感器开路,显示屏显示E5
7、电磁炉上电干烧时,显示屏显示E6
注:①有故障后,电磁炉停止工作,故障代码一直显示,蜂鸣器“BB—BB—” 报警10S,只有按“开关”键才可以进入待机状态(其它按键无效)再按“开关”键重新开机。

②开机后,延时3分钟再判两个传感器是否开路报警
二、奔腾电磁炉PC10N-A故障显示代码
1、电网电压过高时,显示板显示E1
2、电网电压过低时,显示板显示E0
3、主传感器开路时,显示板显示E3
4、当IGBT传感器开路和短路时,显示板显示E4
5、当电磁炉干烧/过热时,显示板显示E6
三、奔腾其它型号电磁炉故障显示代码是相同的
1、电磁炉按键短路时,显示屏显示E0
2、电磁炉主传感器开路时,显示屏显示E1
3、电磁炉主传感器短路时,显示屏显示E2
4、电磁炉散热片传感器开路时,显示屏显示E3
5、电磁炉散热片传感器短路时,显示屏显示E4
6、电磁炉工作电压过低时,显示屏显示E5
7、电磁炉工作电压过高时,显示屏显示E6
8、电磁炉主传感器高温时,显示屏显示E7。
