塑料模具结构及原理
塑料注塑模具结构
1）：浇注系统。
由主流道、分流道、浇口、冷料穴 4部分组成塑料注塑模具结构的基本分类一、 一幅完整的模具通常由两大部分组成。
成型部分，关系着塑料产品形状和尺寸的零件。
二是模架部分，也称模胚，是用来安装和固定成型部分的二、 塑料注塑模具分为 2大类型：1）：两板式模具。
两板式模具不适用于带有前模滑块的模具和点浇口的模具，除了这两种结构外，其他所有结构和进胶方式都可使用。
2）三板是式模具。
又称细水口模具，按类型又分：细水口、简化型细水口和假三板三种形 式（简化型细水口模架后模侧板内没有导柱，拉杆上没有限位垫圈，不能设计推板结构，通 常用在500mm —下的中小型模具上，产品批量较大时也不适宜使用。
假三板模架是专门为 前模滑块机构的模具而设计的，没有卸料板，不适用于点浇口的模具。
三、6大系统组成一幅完整的塑料注塑模具Itm ”nrg 板#丿/ /顶板応挥t r ill iJ yi i ] Vi 纟紧更出卑向创二板式模具示意图^ZEL/fit11 E TF T2）：成型机构。
成型结构是与塑料产品直接接触的部分，包括前后模仁、镶件、滑块、斜顶等机构。
3）：顶出机构。
包括顶针、顶块、司筒、顶针固定板、顶针垫板、复位杆结构等。
4）：导向结构。
导向机构包括导柱、导套、顶板复位杆、顶板导套等机构。
对于要求较高的模具，有时还应另外增加辅助导向机构，如锥面、直面、圆锥精定位等。
5）：冷却系统。
冷却系统主要是循环水路，有油冷、水冷、空气冷等。
有些模具需要加热，可利用冷却水路来进行加热。
6）：排气系统。
主要有排气槽、排气针、排气镶块，排气阀等部分机构。
塑料模具热流道系统介绍一：热流道系统是一种用途非常广泛的塑料成型浇注系统，主要借助于加热装置和电子温控系统使浇注系统中的熔融塑料不会发生凝固，从而平稳有序地将塑料填充到模具型腔中。
在没有注塑压力的情况下，熔融塑料不会自动流动，也不会随着塑料制品的脱模产生拉丝、溢流等现象，所以热流道模具又称无流道或少流道模具。
图解说明塑胶模具的结构组成
模具采购必备基础知识之二：塑胶模具的结构组成图解说明：模具注塑成型是批量生产某些形状复杂部件时用到的一种加工方法。
具体原理指：将受热融化的塑胶原材料由注塑机螺杆推进高压射入塑胶模具的模腔，经冷却固化后，得到塑胶成形产品。
塑胶模具由动模和定模两部分组成，动模安装在注射成型机的移动模板上，定模安装在注射成型机的固定模板上。
在注射成型时动模与定模闭合构成浇注系统和型腔，开模时动模和定模分离以便取出塑料制品。
塑胶模具的结构虽然由于塑胶品种和性能、塑胶制品的形状和结构以及注射机的类型等不同而可能千变万化，但是基本结构是一致的。
一、塑胶模具结构按功能分，主要由：浇注系统、调温系统、成型零件系统、排气系统、导向系统、顶出系统等组成。
其中浇注系统和成型零件是与塑料直接接触部分，并随塑料和制品而变化，是塑模中最复杂，变化最大，要求加工光洁度和精度最高的部分。
1.浇注系统：是指塑料从射嘴进入型腔前的流道部分，包括主流道、冷料穴、分流道和浇口等。
主流道前模架前模仁塑胶件产品行位油缸定位导柱行位定位导套方铁顶针固定板前模架底板6.顶出系统：一般包括：顶针、前后顶针板、顶针导杆、顶针复位弹簧、顶针板锁紧螺丝等几部分组成。
当产品在模具内成型冷却后，模具前后模分离打开，由推出机构--顶针在注塑机的顶杆推动下将塑料制品及其在流道内的凝料推出或拉出模具开腔和流道位置，以便进行下一个注塑成型工作循环。
二、塑胶模具按结构分一般由模架、模仁、辅助零件、辅助系统、辅助设置、死角处理机构等几个部分组成。
1、模架：一般都不需要我们设计，可以直接从标准模架制造厂商那里订购，大大节约的设计模具所需时间，所以称它为塑胶模具标准模架。
它构成了塑胶模具最基本的框架部分。
2、模仁：模仁部分是塑胶模具的核心部分，它是模具里面最重要的组成部分。
塑胶产品的成形部分就在模仁里面，大部分时间的加工也花费在模仁上。
不过，相对有些比较简单的模具，它没有模仁部分，产品直接在模板上面成形。
注塑模具工作原理
注塑模具工作原理
注塑模具是一种用于塑料注塑成型的工具，其工作原理如下：
1. 塑料颗粒进料：首先，将塑料颗粒通过喂料系统进入注塑机的螺杆筒中。
2. 加热和熔化：螺杆将塑料颗粒送往加热区域，其中加热带将塑料加热到熔融状态。
3. 压力和注射：螺杆通过旋转推动熔融的塑料向前移动，使得塑料进入注塑模具的射嘴。
4. 充模和冷却：熔融的塑料进入注塑模具中的模腔，填充整个模腔并与模具的内壁接触。
同时，模具中的冷却系统会从模具上吸热，使得塑料迅速冷却固化。
5. 脱模和排出：当塑料完全固化后，模具会分离并推出成型的零件。
然后，注塑机的螺杆会回转并再次进行注射过程。
6. 循环重复：整个注塑模具的工作过程是循环重复的，以持续生产塑料零件。
通过控制每个步骤的温度、压力和速度，注塑模具可以精确地形成各种形状和尺寸的塑料零件。
同时，不同的注塑模具可以根据需求进行更换，以实现不同的产品制造。

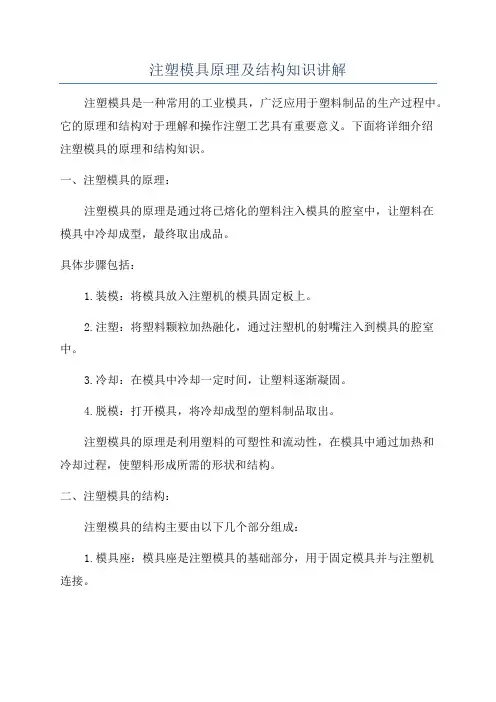

注塑模具原理及结构知识讲解
注塑模具原理及结构知识讲解注塑模具是一种常用的工业模具，广泛应用于塑料制品的生产过程中。
它的原理和结构对于理解和操作注塑工艺具有重要意义。
下面将详细介绍注塑模具的原理和结构知识。
一、注塑模具的原理：注塑模具的原理是通过将已熔化的塑料注入模具的腔室中，让塑料在模具中冷却成型，最终取出成品。
具体步骤包括：1.装模：将模具放入注塑机的模具固定板上。
2.注塑：将塑料颗粒加热融化，通过注塑机的射嘴注入到模具的腔室中。
3.冷却：在模具中冷却一定时间，让塑料逐渐凝固。
4.脱模：打开模具，将冷却成型的塑料制品取出。
注塑模具的原理是利用塑料的可塑性和流动性，在模具中通过加热和冷却过程，使塑料形成所需的形状和结构。
二、注塑模具的结构：注塑模具的结构主要由以下几个部分组成：1.模具座：模具座是注塑模具的基础部分，用于固定模具并与注塑机连接。
2.模具芯：模具芯用于成品的内部形状，它的结构一般比较复杂，需要通过动模使其与模具腔配合。
3.模具腔：模具腔用于成品的外部形状，它与模具芯配合，形成成品的空腔。
4.导柱和导套：导柱和导套用于确保模具的定位和活动。
导柱固定在模具座上，而导套则位于模具芯和模具腔的连接处。
5.冷却系统：冷却系统用于控制模具中塑料的冷却过程。
一般采用水冷却，通过在模具中设置冷却通道，将冷却水流经过，使模具中的塑料快速冷却凝固。
6.顶针和顶板：顶针和顶板用于顶出成品。
顶针直接接触模具腔内的塑料，在成型结束后，通过顶板将成品从模具中取出。
7.喷嘴：喷嘴负责塑料的加热和注射。
它连接注塑机的射嘴，将已熔化的塑料注入模具中。
8.排气系统：排气系统用于排出注入模具中的空气。
在注塑过程中，空气可能被困在塑料中，通过排气系统可以将空气排出，避免空气对成品的影响。
以上就是注塑模具的原理及结构知识的讲解。
注塑模具是塑料制品生产中不可或缺的工具，掌握其原理和结构对于理解和应用注塑工艺具有重要作用。
注塑模具的结构复杂，需要经验丰富的工程师进行设计和制造，并在使用过程中进行维护和保养，以确保其正常运行和寿命。
塑料模具6大系统
试模和量产的成败以及成本的高低，80%決定于设计阶段。
我们的目标应当是让设计部门担负起试模和量产成败的责任，设计工程师要清楚的知道自己设计的产品和模具是如何历经酸甜苦辣之途，才完成任务的，这样设计水平才能不断精进。
设计工程师也应在最短的时间內将最新的更正设计反映在设计图面和文档上，这样知识和经验才能累积、分享和传承。
加工、钳工和品管的责任是按图施工和品管，並且反馈设计合理化的意见。
这样经年累月下來，竞争力不断增强的模具/注塑厂將脱颖而出。
模具结构----六大系统之一：模具成型零件（排位与订料）概述：模具成型零件----由上下内模（包括行位/镶件）组成，它们形成一个封闭的型腔。
通俗来说，凡是有产品胶位的地方都称为模具成型零件。
排位与订料：1：产品在模仁（内模）的排位以最佳效果形成排放位置，要充分考虑进胶的平衡性，流道尽短地流入型腔，要充分考虑进胶位置和分型面因素，要与制品的外形大小，深度成比例。
2：产品到模仁边的距离与产品之间的距离：小件制品距离一般为15-25MM之间，成品之间一般为15-20MM，如有镶呵则一般为25MM 左右，成品间有主流道的最少要有15MM，大件制品距离边一般为30-50MM，有镶呵最小为35，镶呵出多件产品，刚其之间距离为10-15MM左右，成品长度在200MM以上，宽度在150MM 以上其产品距离应不小于30MM；3：模仁到模胚边距离：300MM以内，模胚为50-60MM之间；330-350MM以内，模胚为60-70MM之间；550MM 以上，模胚一般要在75MM以上。
4：模仁底部到模胚底部距离；公模300MM以内，模胚为40-50MM之间；330以上，模胚为50-70MM之间；母模300MM 以内，模胚为25-30MM之间；330MM以上模胚为25-35MM。
5：模仁用料,母模一般模具国产NAK80，较高要求，则用进口NAK80，有特殊或批量大模具选用热处理材料，有腐蚀性胶料如PVC，POM，NL或透明PMMA，PC等则选择不锈钢系列，如2316，S136，S136H等，公模仁一般选用德国P20，有腐蚀性胶料如PVC，POM，NL或透明PMMA，PC等亦要选择不锈钢系列，斜顶一般选用进口718，法兰一般选用王牌，散热要求高的镶件用铍铜。
塑模基础知识
目录
• 一、关于塑模原理 • 二、关于塑模模具结构 • 三、关于塑模模具加工工艺 • 四、关于塑模模具修改方式
一、关于成型原理
1.成型原理图
成型是一门工程技术，射出成型它所涉及的主要内容是将 塑料转变为结构复杂并能保持原有性能的成型制品。注射成型的 重要工艺条件塑化流动和冷却的温度，压力、速度和相应的各个 动作时间是影响产品的品质的主要原因。
慢走丝主要使用铜线加工，铜线加工一次之后既报废不再使用，走丝 速度慢，加工速度慢，精度高。
快走丝主要是钼丝，是我国自主产品。钼丝的耐蚀性好，可重复利用 ，走丝速度快，加工速度快，精度低。
线切割加工精度：慢走丝可达0.002mm。
线切割加工范围：异型零件的下料。异型通孔，锥形通孔，定位要求 高的通孔等。模具上的镶块孔一般都要线切割加工。
冲击强度、 硬度…… 三、耐热性质: 熔点 、热变形温度…… 四、电气性质: 电阻 、介电强度 、介电常数 …… 五、流动特性: 熔融流动指数
六、燃烧性: 耐燃性 七、抗化学性: 耐蚀性
二、关于塑模模具结构
1.何为塑模？
塑模种类繁多,常见的有以下几种： 射出成型模
压缩成型模
挤压成型模
吹塑成型模
真空成型模 此处与各位讨论的塑模是指“射出成型模”﹐日本人称之为“金型” 美国称之为“Plastic Mold”或者“Tooling” 。而塑模顾名思义是一种 用来生产塑胶产品的模具.
三板模动图
两板模与三板模的差异： 三板模与二板模相比较﹐在上固定板与母模板之間增加了可定距移动 的剥料板﹐可让塑件与料头从两个不同的分型面取出。
三板模比二板模 多了一块剥料板
4.模具浇口类别
潛伏澆口
優點﹕開模時自動斷料﹐殘余痕跡小 缺點﹕加工困難﹐壓力損失較大。
模具结构图示(1)
4．2 注塑模具标准模架
• 4．2．1 标准模架分类 • 按进料口(浇口)的形式模架分为大水口模架和小水口模
架两大类，香港地区将浇口称为水口，大水口模架指采用 除点浇口外的其他浇口形式的模具(二板式模具)所选用的 模架，小水口模架指进料口采用点浇口模具(三板式模具) 所选用的模架。
以上的工作位置。分为单注塑头多模位、多注塑头单模位 和多注塑头多模位注塑机三种。 ‘
• 如图5—5所示为单注塑头多模位注塑机，图5—6所示
为多注塑头单模位注塑机，图5—7所示为多注塑头多模 位注塑机。这些注塑机主要用来成型两种以上颜色或物料 的制品，可实现多模注塑，适应大批量生产，能提高生产 效率。
• (5)顶出机构 • 顶出机构是指模具分型以后将塑件顶出的装置(又称脱
模机构)杆、复位杆、顶杆固定扳、顶板、主流道拉料杆 等组成。
模具结构图示(1)
• (6)冷却和加热系统 • 为了使熔融塑料在模具型腔内尽快固化成型，提高生
产效率，一些塑料成型时必须对模具进行冷却，通常是在 模具上开设冷却水道，当塑料充满型腔并经一定的保压时 间后，水道通以循环冷水对模具进行冷却。
• 注塑成型设备主要是用来成型塑料制品，所以注塑成
型设备俗称注塑机。如图所示为一台往复螺杆式注塑机、 主要由合模装置、注塑装置、液压传动系统和电气控制系 统组成。
模具结构图示(1)
模具结构图示(1)
模具结构图示(1)
模具结构图示(1)
5．1 注塑成型设备的分类
•
近年来注塑机发展很快，种类日益增多，分类方式也
• 形式，设计的模具大致结构如图所示(B形式模架)。其模
架型号为：
• 1520—B—I一40—40—60，该代码表示规格为大水口、
典型注塑模具结构、工作原理及维护保养
2.按模具功能结构划分为八大部分
1）成型部分：与塑件表面接触，直接成型塑料件的模具零 件，如型芯：成型塑料件内表面的外凸模具零件（大部分 在动模，故称动模型芯）。型腔：成型塑件外表面的内凹 模具零件（大部分在定模，因此称定模型腔，有时动模也 存在有型腔）。
2) 先闭合模具后注塑塑料 。塑料制品材料不同，成型时模具 温度也不同，有的模具需要冷却降温，有的模具则需要加热 升温。 通常模具升温是由高温塑料传导而得，当模温超过所需温度 范围时，则需冷却降温。需要时可在模具中设置加热或冷却 系统。
3) 注塑模生产适应性强，大、小塑件及简单、复杂塑件均可生 产，且生产效率高，容易实现自动化。
第三章 典型注塑模具结构、工作原理及维护保 养
塑料模具分类：
注塑模 压注模 压缩模 挤出模 气动成形模 发泡成型模 空气辅助成型模
大型、复杂、精密、 超级镜面模具
注塑 模具 高度 3米 重量 20顿
世界上最大的注塑模具，重量160吨，注塑 机重量超过2000吨。
3.1 注塑模组成和特点
1. 注塑模按组成分类（或分型面分）
1.浇注系统的组成和分类
如图a)、b)所示的侧浇口、点浇口应用实例。
2.浇注系统的设计原则
1）保证塑件外观质量 浇口在塑件表面会留下痕迹，影响表面质量，因此浇口应
设置在塑件隐蔽部位，且浇口容易切除、痕迹不明显。 2）避免熔料直接冲击细小型芯、嵌件或薄壁等薄弱环节，防 止模具型芯和其他成型零件的变形。 3）排气良好。
4）流程要短 5）尽可能采用平衡式布置使收缩均匀，尺寸精度高，塑件有
塑胶模具结构基础知识
塑胶模具结构基础知识塑胶模具是塑料制品生产过程中不可或缺的一部分，它是制定塑料制品形状和尺寸的工具。
塑胶模具结构基础知识是了解塑胶模具的重要基础，本文将从塑胶模具的分类、主要构件和工作原理等方面进行介绍。
一、塑胶模具的分类1.根据模具制作材料的不同，塑胶模具可以分为金属模具和非金属模具两大类。
金属模具通常由钢、铝等材料制成，具有高强度、高硬度和高耐磨性等优点；非金属模具通常由塑料和树脂等材料制成，具有成本低、加工方便等优点。
2.根据模具结构的复杂程度，塑胶模具可以分为单一模具和组合模具两大类。
单一模具是一种简单的模具，用于生产单一形状的塑料制品；组合模具是由多个模块组合而成的复杂模具，可以生产多种形状的塑料制品。
3.根据塑料制品的生产方式，塑胶模具可以分为压力成型模具和注射成型模具两大类。
压力成型模具适用于塑料在一定温度和压力下通过模具的压力形成制品；注射成型模具适用于将塑料熔化后注入模具腔中，并通过压力使其充满整个模具腔，然后冷却成型。
二、塑胶模具的主要构件1.模具基础部分：包括底板、底座、定位销等。
底板是模具的主要支撑部分，通常由钢板制成；底座用于固定模具和机器，保证模具的稳定性；定位销用于定位模具的上下左右方向，以确保模具的精度。
2.模具腔部分：模具腔是塑胶模具的主要工作部分，它是塑料制品形状和尺寸的表现。
模具腔通常由上模腔和下模腔组成，通过上下闭合实现对塑料的成型。
模具腔的形状和尺寸应与最终塑料制品的要求相匹配。
3.模具动作系统：用于实现模具的开合和脱模动作。
包括模具开合机构、模具顶针机构、模具顶针回程机构等。
模具开合机构通常由导柱和导套组成，用于使上、下模腔之间产生相对运动；模具顶针机构用于在模具开合过程中对塑料制品进行顶出。
4.模具温控系统：用于控制模具的温度，以确保塑料熔化和冷却的过程。
模具温控系统通常包括模具加热和冷却装置，通过控制加热和冷却介质的流动和温度，可以控制模具的温度。
塑料模具原理
塑料模具原理
塑料模具原理是通过将塑料材料加热至可塑化的状态，然后将其注入到模具中，并经过冷却固化，最终得到所需的塑料产品。
首先，在制作塑料模具之前，需要设计和制造模具。
模具通常由两个部分组成：上模和下模。
上模和下模之间的空腔部分的形状与所需的塑料产品一致。
当准备好塑料模具后，下一步是将塑料加热至熔点。
常见的加热方法有热板加热和热流道加热。
热板加热是将塑料颗粒或粉末放置在热板上，通过传导热量使其加热至熔点。
热流道加热是利用热流道系统将加热元件嵌入到模具中，通过电加热使塑料加热至熔点。
当塑料达到熔点后，它会被注入到模具的空腔中。
通常使用注射机将熔融塑料注入模具中。
注射机将熔融塑料从料斗中发送到螺杆式注射机的螺杆中。
螺杆旋转，并将塑料推入到模具中。
注射完塑料后，需要进行冷却以使其固化。
冷却可以通过冷却系统来实现，例如通过循环的冷却水来冷却模具。
冷却的时间取决于塑料的种类和厚度。
一般情况下，冷却时间较长可以得到更好的品质。
当塑料完全冷却固化后，可以打开模具，取出塑料产品。
通常，上模和下模通过释放机构连接在一起，打开模具时它们分离开来。
模具分离后，可以用吸盘或其他工具将塑料产品从模具中取出。
塑料模具原理的关键在于塑料加热、注射、冷却和模具的分离。
通过合理控制加热温度、注射速度、冷却时间等参数，可以获得高质量的塑料产品。
塑料模具结构
塑料模具结构引言塑料模具是在塑料制品生产过程中必不可少的工具。
它们以其稳定性、耐用性和高效性而受到广泛应用。
本文将介绍塑料模具的结构，包括常见结构类型、组成部分和工作原理。
常见的塑料模具结构类型塑料模具的结构类型多种多样，根据形状、用途和制造工艺的不同，可以分为几种常见的类型。
单腔模具单腔模具是最简单的模具类型，它只能生产一个产品。
这种模具结构简单，制造成本较低，适用于小批量生产和试制过程。
多腔模具多腔模具可以同时生产多个产品，提高了生产效率。
多腔模具的结构复杂，制造和调试成本较高，但在大批量生产过程中具有明显的优势。
组合模具组合模具是由多个模具组合而成的复合模具。
它可以在同一模具中生产不同形状或尺寸的产品，实现多功能生产线，提高生产效率。
流水线模具流水线模具是一种特殊的模具结构，它与生产线紧密结合，实现自动化和连续生产。
这种模具结构需要高度自动化的生产设备和工艺流程，能够大幅提高生产率和产品质量。
塑料模具的组成部分塑料模具由几个重要的组成部分构成，每个部分都承担着不同的功能。
模具框架模具框架是塑料模具的基础结构，它由高强度的金属材料制成，以保证模具的稳定性和耐用性。
模具框架通常由上模板、下模板和模架组成，通过螺栓固定在一起。
模腔和型腔模腔和型腔是形成塑料制品形状的关键部分。
模腔是形成外形的模具部分，而型腔则是形成内部结构和孔洞的模具部分。
它们通常由高硬度的钢材料制成，并经过精密加工，以确保产品的精度和表面质量。
导柱和导套导柱和导套是模具的定位和导向部件，通过它们可以保持上下模具的精确对位。
导柱通常固定在下模板上，插入导套中以实现上下移动。
导柱和导套都需要保持良好的润滑，以减少摩擦和磨损。
顶针和顶板顶针和顶板用于脱模操作，使成品从模具中顺利脱离。
顶针通常固定在上模板上，通过顶板的动作来推动产品离开模具。
顶针和顶板需要具备一定的强度和刚性，以确保脱模过程的稳定性和可靠性。
塑料模具的工作原理塑料模具的工作原理基于塑料熔融和填充形成的过程。
注塑模具结构最清晰原创图文含动画专题培训课件
Ye
斜顶结构
11
斜顶机构，紫色框为斜顶结构。
放大图 产品图
IVU
Ye
斜顶结构
12
斜针，顶出塑胶使其脱落。 斜顶杆，形成产品特征。 支撑板，支撑与固定作用。
垫板，合模力量的支撑作用。
顶针板，与推板共同固定顶针。 推板，注塑机推杆直接施力在此板。
塑胶脱离
底座，支撑与固定。
注塑机推杆
模具安装讲解： 斜顶杆顶底部为T型滑动结构，由黑色工件与推板锁紧；中部由淡蓝色工件线割斜方孔，锁紧在支撑板。 斜顶机构原理讲解： 注塑后开模，公模后退（下行），注塑机推杆前进（上行），穿过底座直接作用在推板，使得斜顶杆和顶针一起上行。但由于斜顶杆与竖直方向成 一定角度倾斜上行，所以随着上行距离加大，斜顶杆慢慢脱离直至最后完全脱离塑胶，即形成方形孔。
压力损失大 要求较高的注射力
1.去除困难 2.浇口痕迹明显 3.浇口周围应力大 4.只能用于单腔模具
1.加工困难 2.浇口尺寸精度不易保证 3.压力损失大
1.加工困难 2.浇口尺寸精度不易保证 3.压力损失大
适用材料
PE PP ABS PC PS POM PA AS
PVC PE PP ABS PC PS POM PA AS PMMA
Ye
1
注塑模具结构最清 晰--原创图文含动画
IVU
Ye
注塑模具结构讲解
2
01 产品分模/流道系统 02 模具结构概览 03 斜顶机构原理 04 滑块机构原理
PART ONE PART TWO PART THREE PART FOUR
05 冷却系统
PART FIVE
06 产品顶出
PART SIX
07 典型模具零件加工及设备 PART SEVEN
注塑模具结构及设计-8(斜顶强脱)
02 注塑模具的基本结构
主流道设计
01
主流道是模具中直接与注塑机喷 嘴接触的部分，通常设计为圆锥 形，便于塑料流动。
02
主流道应与喷嘴紧密配合，防止 溢料，同时要求耐磨、耐高温。
分流道设计
分流道是连接主流道与模具型腔的通 道，用于将塑料均匀分配到各个型腔 。
分流道截面形状有圆形、梯形、U形 等，长度和截面尺寸根据塑料性质和 模具大小而定。
详细描述
斜顶行程的计算需要精确，因为行程过大会导致塑料件顶出时位置不稳定，行程过小则可能导致斜顶无法完全顶 出塑料件。计算斜顶行程时，需要考虑塑料件的高度、模具的开模距离以及斜顶的角度和长度等因素。
斜顶的润滑与排气
总结词
斜顶的润滑和排气是提高模具使用寿命 和确保塑料件质量的重要措施。
VS
详细描述
为了减小摩擦和磨损，提高斜顶的滑动顺 畅度，需要定期对斜顶进行润滑。同时， 为了防止气体在模具腔内积聚，影响塑料 件的成型质量，需要合理设计排气结构， 确保气体能够顺利排出模具。
05 斜顶强脱结构的实例分析
实例一：手机外壳模具设计
总结词
复杂度高、尺寸精度要求高
详细描述
手机外壳模具设计通常采用斜顶强脱结构，因为手机外壳的形状复杂，需要高精度的尺 寸和形状。斜顶强脱结构能够满足高复杂度和高精度要求，确保生产出的手机外壳符合
设计要求。
实例二：汽车零件模具设计
总结词
大型、结构复杂
斜顶强脱结构通过斜向顶出元件的顶 出力，在塑件与型腔表面之间形成分 力，以强制分离塑件。斜顶的倾斜角 度通常为30°~45°，
斜顶强脱结构适用于形状复杂、不易 自动脱落的塑件，尤其在中小型精密 塑件的生产中应用广泛。
常用注塑模具的结构及原理
常用注塑模具的结构及原理引言注塑模具是注塑成型工艺中不可或缺的一局部。
它是将熔化的塑料通过高压注射进模具腔内，并在模具中冷却凝固后，成型出产品的关键工具。
本文将介绍常用的注塑模具结构及其原理，以帮助读者对注塑模具工艺有更深入的了解。
注塑模具结构通常，注塑模具由模具基座、进料系统、射嘴、冷却系统和产品腔等局部组成。
下面将详细介绍每个局部的结构及其作用。
模具基座模具基座是注塑模具的支撑结构，通常由钢材制成。
它提供了模具各个局部的固定位置，稳定模具的整体结构。
进料系统进料系统包括料斗、导向套筒和喷嘴等局部。
它的作用是将熔融的塑料从料斗中引导到模具腔内，并确保塑料的顺利注入。
射嘴射嘴是连接进料系统和模具腔的局部。
它起到了控制塑料注塑速度和方向的作用，确保塑料顺利注入模具腔内。
冷却系统冷却系统用于控制模具腔内的温度，以保证塑料在模具中快速冷却凝固。
常见的冷却系统结构包括冷却水道和冷却盘等。
产品腔产品腔是用于成型产品的局部，它的形状和尺寸决定了最终成型产品的外观和尺寸精度。
根据需要，可以设计多个产品腔来同时成型多个产品。
注塑模具原理注塑模具的工作原理是将熔化的塑料通过高压注射进模具腔内，并在模具中冷却凝固后，成型出产品。
下面将详细介绍注塑模具的原理。
1.封闭阶段：当模具合上时，模具腔形成封闭空间。
在此阶段，塑料从进料系统进入模具腔内，并将模具腔填满。
2.保压阶段：在封闭阶段结束后，需要继续给塑料施加一定的压力，以保证塑料在冷却过程中不受外界影响而变形。
这个阶段的时间和压力由产品的尺寸和塑料材料的特性决定。
3.冷却阶段：在保压阶段结束后，模具中的冷却系统开始工作，通过冷却水道和冷却盘等结构，将热量快速带走，使塑料快速冷却凝固。
4.开模阶段：当塑料完全冷却凝固后，模具翻开，成型产品被取出。
开模阶段需要小心操作，以防止产品损坏或模具损坏。
注塑模具的原理基于塑料的物理与化学特性，通过控制温度和压力等参数，可以精确地控制产品的尺寸和质量。
