集电线路施工组织设计
35kv集电线路施工方案
35kV集电线路施工方案1. 引言本文档旨在提供一份35kV集电线路的施工方案，以确保施工过程的安全性、高效性和质量。
本方案涵盖了施工前的准备工作、施工过程中的注意事项以及施工后的验收流程。
通过认真执行本方案，将有效地保障35kV集电线路的顺利建设。
2. 施工前准备工作2.1 设计文件审查在施工前，施工队应认真审查35kV集电线路的设计文件，包括线路平面图、剖面图、材料清单等。
确保施工队清楚了解设计要求和施工细节，并与设计方进行沟通和协调。
2.2 施工场地准备施工队应对施工场地进行详细勘察，并制定相应的施工方案。
确保施工场地无障碍物、平整稳固，并有足够的施工空间。
如有需要，施工队应与相关部门协调解决场地问题。
2.3 施工材料和设备采购施工队应根据设计文件的要求，采购合适的施工材料和设备。
采购过程中应注意材料的质量和规格的准确性，并与供应商进行良好的沟通，确保材料和设备能够及时到达施工现场。
2.4 施工人员培训和技术交流施工队应组织施工人员进行相关培训，提高他们的技术水平和安全意识。
定期组织技术交流会议，分享施工经验和解决方案，以确保施工人员的共识和团队协作能力。
3. 施工过程中的注意事项3.1 安全措施在施工过程中，施工队应始终遵守相关的安全规范和操作规程。
确保施工现场的安全，包括施工人员的个人防护措施、设备的安全操作和施工现场的警示标识。
3.2 施工质量控制施工队应对施工过程进行严格的质量检查和控制，确保施工质量符合设计要求。
包括线路的铺设和固定、绝缘子和导线的安装、连接部件的接触良好等。
3.3 进度管理施工队应制定详细的施工计划，并进行严格的进度管理。
确保施工进度的合理安排，及时发现和解决施工过程中的问题，以保证工期的顺利完成。
3.4 环境保护在施工现场，施工队应遵守环境保护的相关法规和要求。
合理利用和处理施工废料，确保环境不受污染，保护周边生态环境。
4. 施工后验收流程4.1 验收标准施工队应根据相关验收标准，对35kV集电线路进行全面验收。
集电线路基础施工方案道客

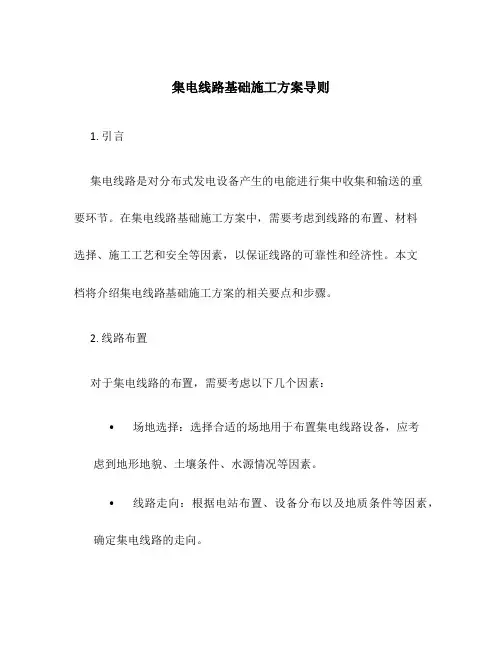

集电线路基础施工方案导则1. 引言集电线路是对分布式发电设备产生的电能进行集中收集和输送的重要环节。
在集电线路基础施工方案中，需要考虑到线路的布置、材料选择、施工工艺和安全等因素，以保证线路的可靠性和经济性。
本文档将介绍集电线路基础施工方案的相关要点和步骤。
2. 线路布置对于集电线路的布置，需要考虑以下几个因素：•场地选择：选择合适的场地用于布置集电线路设备，应考虑到地形地貌、土壤条件、水源情况等因素。
•线路走向：根据电站布置、设备分布以及地质条件等因素，确定集电线路的走向。
•路线选择：选择合适的路线，考虑到地形地貌、交通便利性以及维护检修等因素。
3. 材料选择在集电线路基础施工中，材料的选择直接影响着线路的可靠性和寿命。
在选择材料时，应注意以下几点：•导线材料：通常使用的导线材料包括铜导线和铝导线，根据实际需求选择合适的导线材料。
•绝缘材料：绝缘材料主要用于保护导线不受外界因素的影响，选择具有良好绝缘性能的材料。
•支架材料：支架材料用于支撑导线，应选用具有足够强度和耐腐蚀性的材料。
4. 施工工艺集电线路的施工工艺包括材料准备、线路敷设、接头处理等步骤。
以下是基本的施工工艺流程：1.材料准备：准备好所需的导线、绝缘材料、支架材料等。
2.线路敷设：按照设计要求，将导线敷设在支架上，并保证导线的张力和弧垂满足要求。
3.接头处理：对于导线的接头处进行处理，确保接头的可靠性和防护性。
4.绝缘处理：进行绝缘材料的安装和绝缘处理，以保护导线不受外界的损害。
5.接地处理：对于接地装置进行安装和接地处理，确保线路的安全性和稳定性。
6.验收检测：对施工完成的集电线路进行验收检测，保证线路的质量和性能。
5. 安全要求在集电线路基础施工过程中，安全是至关重要的。
以下是一些安全要求的例子：•确保施工人员具备相应的岗位证书和专业技能。
•在施工现场设置必要的警示标志和安全隔离措施。
•防止高空坠落、触电和其他施工安全事故的发生。
集电线路安全施工方案
集电线路安全施工方案1. 引言集电线路施工是风电场建设中不可或缺的一项工作。
为了确保施工期间的安全性，有效保护施工人员的生命财产安全，同时保证施工进度的顺利进行，需要制定一份详细的集电线路安全施工方案。
2. 目标与原则目标•保障施工现场的安全•防止施工人员发生事故•确保施工进度的正常推进原则•安全第一：安全永远是施工工作的首要任务。
•预防为主：事故的发生往往可以通过预先的预防措施来避免。
•责任明确：明确各个施工环节的责任和职责，确保施工安全的全过程管理。
3. 施工前的准备工作在正式进入施工阶段之前，需要进行一系列的准备工作，以确保施工的安全。
3.1 现场勘察在施工前，需要进行详细的现场勘察工作，包括地形地貌、土质情况、气候条件等方面的调查，以便合理规划施工流程和采取相应的安全措施。
3.2 安全评估根据现场勘察的结果，进行安全评估工作，确定施工过程中可能存在的风险和隐患，并提出相应的对策和建议。
3.3 人员培训对参与施工的人员进行全面的安全培训，包括对施工规程、操作技能以及应急处理等方面进行培训，使其具备应对各类突发情况的能力。
4. 施工过程中的安全管理在施工过程中，需要严格执行安全管理措施，确保施工人员的安全。
4.1 安全防护设施根据安全评估结果的要求，在施工现场设置必要的安全防护设施，包括警示标志、安全警戒线、安全网等，以有效控制施工人员的活动范围并保障其安全。
4.2 施工环节管理对每个施工环节进行详细的安全管理，包括施工顺序、操作规程、人员分工等方面的规定，确保施工过程中每一步都符合安全要求。
4.3 事故应急预案制定详细的事故应急预案，并进行定期演练，以提高施工人员处理突发事件的能力，确保在事故发生时可以迅速有效地进行应急处理。
5. 施工后的总结与改进施工结束后，需要进行总结与改进工作，为以后的类似施工提供经验教训。
5.1 安全事故回顾对施工过程中发生的安全事故进行回顾和分析，找出事故的原因和责任，并提出相应的改进建议。
风电场35KV集电线路工程电缆施工组织设计#山东#电缆敷设
烟台龙骏招远风电场一期35kV集电线路工程电缆施工组织设计及施工方案2011年12月目录第一章工程概况及特点 (3)1.1 工程概况 (3)1.2 工程特点 (3)第二章施工现场组织机构 (5)2.1 施工组织机构 (5)2.2 管理职责和权限 (5)2.3 工程的保障 (7)2.4 主要负责人简介 (8)第三章施工现场总平面布置 (10)3.2 驻地及材料站设置 (10)3.3 材料交货点 (10)第四章施工方案 (11)4.1 施工准备 (11)4.2 施工工序总体安排 (14)4.3 主要工序和特殊工序的施工方法 (15)第一章工程概况及特点1.1 工程概况本工程电压等级为35kV，线路位于烟台市所属招远市境内，叙述如下：本工程为烟台龙骏招远风电场一期35kV集电线路，线路路径全长21.09km。
风场共计29台风机，单机容量1.5MW，接线方式采用1机1变的单元接线。
风机出口电压经箱变升至35kV后，经35kV地埋电缆（YJV22-26/35-3×50）至电缆终端塔或转角塔，与35kV架空线路“T”接。
根据风机分布位置，本工程共建三回35kV架空线路，分别称为A线、B线、C 线，其中B1塔-B23塔段为双回路架设，其余线路为单回路架设。
三回35kV架空线路架设至风场升压站围墙外，改为地埋电缆（型号为YJV22-26/35-3×300）经升压站电缆沟接入升压站内35kV开关柜中。
本工程地埋电缆采用两种型号，各风机箱变与架空线路之间采用YJV22-26/35-3×50型交联聚乙烯绝缘电缆；升压站外终端塔与35kV开关柜之间采用YJV22-26/35-3×300型交联聚乙烯绝缘电缆。
28台风机均是从各自箱变敷设电缆至架空线路电缆终端塔或转角塔，与架空线路连接。
本工程电缆采用直埋敷设方式。
1.1.2.1地形、地质地形状况：本电缆线路所经地段的地势位于招远市，地型为丘陵。
集电线路施工组织设计全套规范
目录编制依据 (1)第一章概述 (2)1.1 工程概况 (2)1.2 施工范围 (3)1.3 对本工程重、难点的认识及对策措施 (4)1.4 项目管理总体要求 (5)第二章施工组织机构 (6)2.1 现场组织机构框图 (6)2.2 项目部管理层及各职能部门的职责 (7)第三章施工总布置 (11)3.1 施工总平面布置依据及原则 (11)3.1.1 施工总布置的依据 (11)3.1.2 施工总布置原则 (11)3.2 供水、供电、油料、通讯设施 (12)3.2.1 生产、生活供水 (12)3.2.2 施工供电 (12)3.2.3 施工油料 (12)3.2.4 施工通讯 (12)3.3 办公及生活营地 (12)3.3.1办公及生活营地的选择 (12)3.3.2办公及生活营地的规模 (13)3.3.3 露天堆场 (13)第四章工程施工总进度 (14)4.1 编制依据及说明 (14)4.1.1编制依据 (14)4.1.2编制说明 (14)4.2 施工进度 (14)4.2.2进度控制管理措施 (15)4.2.3进度控制经济措施 (15)4.3 工期保证措施 (15)4.3.1 组织措施 (16)4.3.2 技术措施 (18)4.3.3 施工资源保证措施 (18)4.3.4 资金保证措施 (18)4.4 资源配置 (18)4.4.1 劳动力计划 (18)4.4.2 拟投入工程的主要施工机械设备表 (19)第五章施工方法 (22)5.1 施工概况 (22)5.2 施工方案与技术措施 (22)5.2.1 施工准备及总体安排 (22)5.2.2 施工方法 (23)第六章施工质量管理及质量保证措施 (55)6.1 质量管理体系 (55)6.2 质量方针和质量目标 (55)6.2.1 质量方针 (55)6.2.2 质量目标 (55)6.3 质量目标的分解和管理 (55)6.3.1 质量管理机构 (56)6.3.2 质量管理人员的配置 (57)6.3.3 主要质量管理人员的质量管理职责 (58)6.4 质量保证的技术措施 (60)6.4.1 做好施工前的各项准备工作 (62)6.4.2 严格执行三级检查验收制度，强化施工过程质量控制 (63)6.5 施工资料的管理 (66)第七章安全管理与保证措施 (68)7.2 安全管理体系与相关单位主要安全职责 (68)7.2.1 安全管理体系 (68)7.2.2 安全管理相关单位的主要职责 (69)7.3 安全管理制度及办法 (73)7.3.1实行安全生产责任制度 (73)7.3.2制定安全生产管理办法 (73)7.3.3制定并落实安全生产教育制度 (74)7.3.4制定并落实安全生产检查制度 (74)7.3.5实行安全生产会议制度 (75)7.3.6实行逐级安全技术交底制度 (75)7.3.7实行交接班制度 (75)7.3.8建立安全认证制度 (75)7.3.9实行安全事故追究制度 (76)7.3.10实行安全生产奖罚制度 (76)7.3.11实行安全生产动态管理制度 (76)7.4 现场安全组织控制措施 (77)7.4.1施工现场安全管理措施 (77)7.4.2运输安全措施 (78)7.4.3用电安全措施 (78)7.4.4 杆塔组立施工安全措施 (79)7.4.5 架线施工安全措施 (79)7.4.6 防感应电措施 (80)7.4.7 高处作业安全措施 (80)7.4.8 起重作业安全措施 (81)7.4.9 避免误操作措施 (83)第八章环境管理文明施工控制措施 (85)8.1 概述 (85)8.2 环境保护政策法规及技术依据 (85)8.3 环境保护目标 (85)8.5 影响环境因素的分析 (87)8.6 固体废物处理措施 (89)第九章竣工验收 (90)9.1 竣工验收的含义 (90)9.2 竣工验收申请报告 (90)9.3 单位工程验收 (90)9.4 分部工程验收 (90)9.5 合同工程完工验收 (91)9.6 阶段验收 (91)9.7 竣工验收 (92)第十章施工完毕及清场 (93)10.1 施工完毕及清场验收 (93)10.2 备品备件和专用工具 (93)编制依据：1.依据业主及监理项目部对本工程的工作指导及计划安排2.根据青海茶卡盐湖49.5MW风电场35KV集电线路安装工程合同3.工程施工设计图纸4《黄河新能源系统集成工程有限公司新能源项目安全及文明施工技术要求》5.根据工程承包合同确定的工作内容及安全质量技术要求6.《电气装置安装工程电缆线路施工及验收规范》7.《66KV以下架空电力线路施工及验收规范》8.《电力建设安全工作规程（架空电力线路部分）》9.我公司历次输电线路工程施工的有关资料和经验第一章概述1.1 工程概况1.1.1青海茶卡盐湖风电场49.5MW工程位于青海省海南州共和县境内，场址位于柴达木盆地东北边缘地带，西距海西州乌兰县茶卡镇约27km，距茶卡盐湖约17.9Km。
某风电站基建集电线路工程施工组织设计
某风电站基建集电线路工程施工组织设计1. 工程概况及特点1.1工程概况本工程为某风电站基建集电线路工程，该输电工程共分为2条主干线和10条分支线，全部线路为单回路。
全部输电线路亘长19.264 km（其中LGJ-240/30导线双回线路2.911km，LGJ-240/30导线单回线路5.869km,LGJ-120/25导线单回线路1.295km，LGJ-70/10导线单回线路6.025km,电力电缆直埋线路3.164km。
全部输电线路共设杆塔102基，其中水泥杆29基，铁塔73基。
1.1.1工程综述基本情况如下表。
表1-1 基本情况1.1.2 线路走径将33台风机升压变分配给2条主干线及主干线所带的10条分支线，其中第一回线带17台风电机组，第二回线带16台风电机组。
一号线路大致走向为东向西，二号线大致走向为由南向北，接入110KV变电所的相应35KV开关柜。
1.1.3工程承包范围①工程本体全部施工，各种特殊跨越、修补道路、特殊施工措施。
②负责甲方供应的材料从交货点至本工程中心材料站的运输以及现场保管。
③甲方供应材料以外的其它材料的采购、运输和保管。
④施工现场外的临时设施、材料站的建设场地准备。
⑤配合系统调试，保证线路畅通，移交前维护、保管。
⑥配合甲方完成工程达标投产工作。
⑦竣工后一年内的质量保证。
1.2工程特点1.2.1设计特点按照设计委托要求，本着安全可靠，设计合理，节省投资，缩短工期和保护环境尽量减少占地的原则，规划设计出2条主干线路，10条分支线路，其中风电场南部树木高大茂密，采用电缆直接接入线路。
1.2.2交叉跨越1.2.3环境特点本工程线路分支线比较多，工作点比较散。
杆塔基位大部分为乱石，基础开挖难度比较大易影响工程进度。
2. 工程现场组织机构2.1设计投入的施工队伍2.1.1施工队伍安排根据项目法人对本工程的工期要求以及本工程基本工程量，我公司将全力以赴，集中人力、物力投入到本工程线路的建设之中。
集电线路施工方案
集电线路施工方案集电线路施工方案一、施工内容：本次施工的集电线路主要是为了将风电场发电的电能送入电网，以实现电能的输送和利用。
施工内容包括：1. 架设高压电缆：将风电场发电的高压电缆连接到变电站，以实现电能的输送。
2. 安装支架：在集电线路沿途的适当位置，安装支架，用于架设高压电缆。
3. 架设铁塔：在具体的支架位置上，架设铁塔，将高压电缆固定在铁塔上。
二、施工步骤：1. 前期准备：（1）确定集电线路的具体路径，包括支架和铁塔的位置，确定施工队伍和施工时间。
（2）采购所需材料和设备，包括高压电缆、支架、铁塔等。
（3）对施工区域进行勘察，了解地形地貌等情况，制定详细的施工方案。
2. 架设高压电缆：（1）根据路径规划，在支架上安装悬挂装置，用于悬挂高压电缆。
（2）将高压电缆依次拉入到悬挂装置中，保持电缆的整齐和安全。
（3）使用专业工具，将高压电缆固定在悬挂装置上，确保电缆的稳定和安全。
3. 安装支架：（1）根据路径规划，在预先选定的位置上，进行地面的清理和平整工作。
（2）根据支架的尺寸和要求，挖取支架的基础坑，并进行深度和尺寸的合适控制。
（3）将支架放入基础坑中，并进行准确的位置调整，确保支架的稳定和垂直。
4. 架设铁塔：（1）根据支架的位置和铁塔的尺寸，进行铁塔的运输和安装准备。
（2）使用吊车等工具，将铁塔提升到合适的高度，并与支架进行连接，确保连接的牢固和稳定。
（3）对铁塔进行调整和校正，使其与支架保持垂直，并加固连接处，确保铁塔的稳定和安全。
5. 完善设施：（1）对架设好的高压电缆进行必要的防护措施，包括加装绝缘层、防护罩等。
（2）对支架和铁塔进行检查和修整，确保其稳定和安全。
（3）清理施工现场，保持环境整洁和安全。
三、安全保障：1. 在施工前，对施工区域进行勘察和评估，制定详细的施工方案，包括施工步骤、安全措施等。
2. 施工过程中，严格按照施工方案进行操作，确保高压电缆、支架和铁塔的安全和稳定。
35KV集电线路施工设计方案
一、技术规范及要求（施工组织设计）第一章编制说明第一节概要我公司参加投标华润电力新能源陵城一期风电场（50MW）工程项目其中【35kV 集电线路基础施工、杆塔组立、架空线路、接地工程、直埋电缆线路及通信光缆的施工与安装、调试等工作】。
第二节编制原则华润电力新能源陵城一期风电场（50MW）工程工程中的主要施工方案和施工方法，以及主要生产资源要素的优化配置和施工保障措施等均遵循科学严谨、细致实用、合理的原则，按照建设单位提供的工程有关资料的内容而编制的，此工程依据国家电网公司《基建工程安全文明施工标准化管理办法》，本施工组织设计旨在保障该工程保质保量、安全、文明施工，达到质优、按期、顺利完成的目的。
第二章编制依据1．技术规范书2．招标文件3．《工程建设标准强制性条文》（电力工程部分2011年版）4．《工程建设标准强制性条文》（房屋建筑部分2013年版）5．《建筑工程施工质量验收统一标准》(GB 50300-2015)6．《工程测量规范》（GB 50026-2015）7．《混凝土质量控制标准》（JGJ/T50164-2011）8．《混凝土结构工程施工质量验收规范》（GB 50204-2015）9．《混凝土结构工程施工规范》（GB 50666-2011）10．《建设工程施工现场消防安全技术规范》（GB 50720-2011）11．《建筑地基基础工程施工质量验收规范》（GB 50202-2015）12．《砌体工程施工质量验收规范》(GB 50203-2011)13．《钢结构工程施工质量验收规范》（GB 50205-2015）14．《地下防水工程质量验收规范》（GB 50208-2011）15．《建筑地面工程施工质量验收规范》（GB 50209-2012）16．《钢筋混凝土用钢筋第二部分：热轧带肋钢筋》（GB 1499.2-2013）17．《混凝土用钢筋，第一部分：热轧光圆钢筋》（GB 1499.1-2008）18．《钢筋焊接及验收规范》（JGJ 18-2012）19．《钢筋机械连接技术规程》（GJ 107-2010）20．《建设工程监理规范》（GB 50319-2013）21．《建设项目工程总承包管理规范》（GB/T 50358-2005）22．《电气设备安装工程电气设备交接试验标准》（GB 50150-2006）23．《电气装置安装工程接地装置施工及验收规范》（GB 50169-2006）24．《电气装置安装工程电缆线路施工及验收规范》GB 50168-2006 25．《电力装置的继电保护和自动装置设计规范》（GB 50062-2008）26．《电测量及电能计量装置设计技术规程》（DL/T 5137-2001）27．《电力系统调度自动化设计技术规程》（DL/T 5003-2006）28．《电气装置安装工程35KV及已下架空电力线路施工及验收规》（GB50173）29．《跨越电力线路架线施工规程（DL/T5106-1999）》；30．《电力建设安全工作规程（架空电力线路部分）》（DL5009.2-2004）31．《电力建设安全健康与环境管理工作规定》32．《建筑工程质量检验评定标准》（GBJ301-88）33．《钢结构高强度螺栓连接的设计、施工及验收规范》（JGJ82-91）34．《钢结构焊接及验收规范》（JGJ18）35．《钢结构设计规范》（GB50017-2003）36．《钢结构工程施工质量验收规范》（GB50205-2001）37．《输电线路施工机具设计、试验基本要求》（DL/T875-2004）38．《建设工程文件归档整理规范》（GB/T50328-2014）39．《国家重大建设项目文件归档要求与档案整理规范》（DA/T28-2002）40．与本工程有关的现行施工及验收技术规范、规程、标准41．本公司的质量、环境与职业健康安全管理体系文件42．本工程相关合同文件第三章工程概况第一节工程简述华润电力新能源陵城一期风电场（50MW）工程，位于山东省德州市陵城区的神头镇、滋镇境内。
35kV集电线路基础施工专项施工组织设计
35kV集电线路基础施工专项施工方案1. 工程概况1.1工程概况xx风电场位于xx县境内西南部山区。
拟选场区地形较为复杂：西北部多为低山残丘，呈断续分布；东部多为山垄地形，沟谷绵长而开阔。
场区内不同走向的山谷分布很多，东西部地区地形不尽相同。
场区内大部分地区以偏西风为主导风向，受场区东南部沟谷影响，偏南风向从西北向东南呈现出增强趋势。
风力发电机采用一机一变单元接线方式，将机端电压升至35kV后接至场内35kV集电线路，经35kV的集电线路汇集后送至风电场变电站35kV母线；133台发电机分成十二组，经12回35kV集电线路送至新建风电场220kV变电站35kV母线。
1.2工程量统计计划开工时间：，计划完工时间。
（或按线路编号单独编制施工计划）2. 编制依据：《电力建设安全作工规程》（火力发电厂部分）DL 5009 1-92《110～500kV线路工程质量检验及评定标准》《混凝土结构工程施工质量验收规范》GB 50204-2002《110～500kV架空电力线路施工及规范》GB50233－2005《铁塔基础施工图》《35KV集电线路平断面定位图及杆塔明细表》等相关设计图纸《架空送电线路施工手册》3．作业前的条件和准备：3.1 作业前应具备的条件：3.1.1 35KV集电线路路径复测，无设计问题，塔基桩位位置无误。
3.1.2 施工图纸全部到位且图纸会审已完成。
3.1.3 施工所用材料已备齐，并在监理的见证下复检试验合格。
3.1.4 所用工器具准备齐全，计量器具都有质量技术监督局的检测报告且在有效期内。
3.1.5 施工用地及临时施工道路用地已完成征用。
3.2 作业人员配备：4.1施工方案根据设计图纸基础型式选择不同的基础施工方案。
4.2施工工艺流程4.2.1大开挖基础：线路路径复测→杆塔基础分坑（拉线基础分坑）→土石方工程（大开挖基础）→混凝土三盘安装（水泥杆基础）→现浇混凝土基础施工（模板安装→钢筋加工与安装→混凝土浇制与振捣→混凝土养护→基础拆模）4.2.2掏挖基础：线路路径复测→杆塔基础分坑（拉线基础的分坑）→土石方工程（掏挖基础）→混凝土三盘的安装（水泥杆基础）→混凝土施工（钢筋的加工与安装→混凝土的浇制与振捣→混凝土的养护）4.3施工方法和要求4.3.1线路路径复测线路路径复测的任务是核对设计单位提供的杆塔明细表、平断面图与现场是否相符，设计标桩是否丢失或移动，为基础施工做好准备，也为基础工程质量检查创造条件。
集电线路施工组织计划设计
集电线路施工组织计划设计1. 背景和目的本文档旨在为集电线路施工组织计划的设计提供指导。
集电线路是风力发电场的重要组成部分，施工组织计划的设计对于项目的顺利进行至关重要。
2. 施工组织计划设计原则在设计施工组织计划时，需遵循以下原则：2.1. 安全第一施工期间的安全要放在首位，确保工作场所安全，并采取适当的措施防范风险。
2.2. 合理的时间安排根据工程规模和复杂性，合理安排施工计划的时间，并确保施工进度的准确性。
2.3. 资源合理利用充分考虑人力资源、物资供应和设备使用等方面的资源，并进行有效的规划和管理，以确保施工效率。
2.4. 良好的沟通与协调与相关单位、部门和人员之间保持良好的沟通与协调，确保施工过程中的信息传递和问题解决。
3. 施工组织计划设计内容施工组织计划设计应包括以下内容：3.1. 施工时间表制定详细的施工时间表，包括各个施工阶段的起止时间和关键节点，确保施工工序的顺利进行。
3.2. 施工任务分配明确每个工作任务的责任人和执行人，并确保其具备相应的技能和经验。
3.3. 工程资源安排根据施工任务的需要，合理安排人力资源、物资供应和设备调度，确保所需资源的及时供应。
3.4. 安全管理措施制定完善的安全管理措施和应急预案，确保工作场所的安全，并及时应对各种意外事件。
3.5. 质量控制措施建立有效的质量控制体系，确保施工过程符合相关要求，并及时纠正和改进存在的问题。
4. 施工组织计划设计步骤设计施工组织计划的步骤如下：4.1. 收集必要信息收集与集电线路施工相关的资料和信息，包括工程设计、技术要求和工作计划等。
4.2. 制定施工时间表根据工程规模和施工任务，编制详细的施工时间表，包括各个施工工序和关键节点。
4.3. 安排资源和人员根据施工时间表和工作任务，合理安排人力资源、物资供应和设备调度，确保施工所需资源的充分准备。
4.4. 制定安全管理措施制定详细的安全管理措施和应急预案，确保工作场所的安全，并有效应对各种意外情况。
集电线路施工方案
集电线路施工方案
为了保证电力能够正常供应，电网公司决定对某地区的集电线路进行施工。
下面是该集电线路的施工方案。
1. 施工时间与地点：
施工时间为每天的8:00-17:00，施工地点为某地区的集电线路。
2. 停电通知：
在施工前一天，提前向居民发送停电通知，通知停电时间以
及相关事宜。
3. 施工设备与人员：
施工设备包括挖掘机、输电塔、电缆等，施工人员包括电工、工程师等。
4. 施工步骤：
a. 清理施工地点：在施工前清理施工地点，确保没有杂物和
垃圾。
b. 安装输电塔：根据设计图纸确定输电塔的位置，使用挖掘
机挖底孔，并将输电塔安装固定。
c. 安装电缆：将电缆从输电塔上端引入杆塔，经过绝缘护套
固定在地面。
d. 联接电缆：根据设计要求，将电缆与原有的集电线路进行
连接。
e. 施工完毕：对整个施工过程进行检查，确保施工质量，并
进行相关记录。
5. 安全措施：
a. 工作人员必须穿戴好安全帽、手套和防护服，严格遵守操
作规程。
b. 在施工地点设立警示标志，提醒人们注意安全。
c. 施工期间，施工地点周围禁止停放车辆和行人通行。
6. 整改措施：
如果在施工过程中发现任何质量问题，立即停工进行整改，
确保施工质量符合标准。
7. 施工结束：
施工结束后，恢复电力供应，对施工现场进行清理。
通过以上施工方案的实施，可以保证集电线路施工的顺利进行，以确保电力供应的连续性和稳定性。
35kV集电线路基础工程专业施工组织设计
目录编制总说明及依据 (1)编制说明： (1)编制依据： (1)第一章工程概况及特点 (3)1.1工程概况 (3)1.2工程承包范围 (3)1.4建设地点自然环境 (3)1.5交通、通讯条件 (5)1.5.1交通条件 (5)1.5.2通讯 (5)1.6现场施工条件 (5)1.6.1 施工供电 (5)1.6.2 施工供排水 (5)1.6.3 施工照明 (5)第二章集电线路基础施工说明 (6)第三章集电线路基础施工 (7)3.1集电线路基础分坑 (7)3.2集电线路基础开挖 (8)3.3集电线路基础浇注 (9)3.3.1浇筑施工准备工作 (9)3.3.2现浇砼基础施工 (10)第四章集电线路基础质量、安全保证 (15)4.1集电线路基础质量保证措施 (15)4.2集电线路基础安全保证措施 (15)第五章集电线路基础质量检验评定 (17)5.1质量目标 (17)5.2分部工程质量检验评定标准及检查方法 (17)编制总说明及依据编制说明：我XXX项目部结合监理、业主相关文件及要求编制河北华电蔚州风电有限公司黄花梁49.5MW风电场工程专业施工组织设计（集电线路基础）。
根据我部对合同及相关文件的理解和实际情况，结合我公司多年在35kV及以上线路施工中积累的成熟的施工方法和丰富的施工经验，特编制了本专业施工组织设计（集电线路基础）。
在工程的实施过程中我们将依据设计蓝图及本组织设计的要求指导工程施工，最终实现业主的各项目标，并积极准备相应业主要求创优。
项目法人业主业主项目管理公司设计院监理公司施工单位编制依据：1、业主提供的招标文件和答疑文件，投标文件、施工总设计；2、《电力建设工程施工技术管理制度（GB/T50326-2001）》；3、《地基与基础工程施工及验收规范（GB50202-2002）》；4、《混凝土结构工程施工及验收规范（GB50204-2002）》；5、《110～500千伏架空电力线路工程质量及评定规程（DL/T5168-2002）》；6、《硅酸盐水泥、普通硅酸盐水泥(GB175-2002)》；7、《钢筋焊接及验收规程（JGJ81-2003）》；8、《跨越电力线路架线施工规程（DL/T5106-1999）》；9、线路经过地区的调查资料及地方法规等；10、国家颁布的有关法律、法规；11、XXXGS质量、职业健康安全管理体系程序文件；12、我公司曾经施工的多条35kV及以上电压等级线路的施工方案、施工经验。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
龙潭山光伏电站35kV开关站-110kV期纳变线路工程施工组织设计批准：审核：编制:吉林省盛祥电力工程有限公司目录第一章工程概况及特点 (1)1.1.工程概况 (1)1.2工程特点 (6)第二章、施工现场组织机构 (7)第三章施工现场总平面布置图 (10)3.1施工现场平面布置图（见附图） (10)3.2施工总平面管理 (10)第四章施工方案 (12)4.1施工准备 (12)4.2施工工序总体安排 (16)4.3主要工序和特殊工序的施工方法 (16)4.4工程成本的控制措施，为控制成本、提高效益拟采取的措施 (56)第五章工期及施工进度计划 (57)5.1工期规划及要求 (57)5.2施工进度计划网络图 (58)5.3施工资源 (59)5.4施工进度计划分析 (60)5.5计划控制 (661)第六章质量目标、质量保证体系及技术组织措施 (67)6.1质量目标 (67)6.2质量管理组织机构及主要职责 (68)6.3质量管理措施 (70)6.4质量管理及检验的标准： (79)6.5质量保证技术措施 (80)第七章安全目标、安全保证体系及技术组织措施 (81)7.1安全管理目标 (82)7.2安全管理组织机构及主要责任 (82)7.3安全管理制度及办法 (85)7.4安全组织技术措施 (87)7.5重要施工方案和特殊施工工序的安全过程控制 (89)7.6安全技术措施对策表 (89)第八章环境保护及文明施工 (91)8.1环境保护 (91)8.2加强施工管理、严格保护环境 (92)8.3文明施工的目标和实施方案 (94)第九章计划和统计 (96)9.1计划和统计报表的编制 (96)第十章交接验收 (97)10.1交接验收 (97)第一章工程概况及特点1.1.工程概况1.1.1、工程简述本工程为龙潭山光伏电站35kV开关站-110kV期纳变线路工程。
线路从龙潭山光伏电站35kV开关站电缆出线后，朝北敷设上N27（7714_15）终端塔后，电缆转为架空，继续朝北走线，沿着北边的山脊经谷宇、破屋、官地、小河到达下坝后，线路转向东，经中所村采用电缆沿原有混凝土沟渠单边架设电缆到达期纳110kV变电站围墙外，再采用电缆进线方式进入期纳110kV变电站内新建35kV间隔。
该线路龙潭山35kV升压站～期纳110kV变电站（平断面图以期纳110kV变电站～龙潭山35kV 升压站为线路正方向），线路路径全长7.6km（其中架空线路路径长6.967km；期纳变电站采用电缆进线，电缆长0.633km），系中性点不直接接地系统。
（2）新建单回电缆线路长376m，电缆型式为ZC-YJV-26/35-3×240;工程建设单位：永胜惠光光伏发电有限公司工程设计单位：四川省和能电力工程设计有限公司工程监理单位：黑龙江润华电力工程项目管理有限公司工程施工单位：吉林省盛祥电力工程有限公司工期要求：2015年8月15日开工，2015年11月30日竣工，总工期105天。
目标工期：2015年8月15日开工，2015年11月25日竣工，总工期100天。
质量标准：满足国家施工验收规范，优良工程标准，达标投产。
1.1.2工程规模●土建工程规模：1）电缆沿原有混凝土沟渠单边架设电缆376m2）浇制基础21基，C20混凝土量：315.2m3；基础钢材：24405kg3）制作基础挡土墙108方4) 基础回填土毛石120方5）排水沟：150米●结构工程规模：全线铁塔使用情况：全线共使用铁塔21基，全线铁塔种类如下：单回直线塔9基，单回路耐张转角塔10基，单回终端塔2基.本工程架空线路杆塔共采用了6种塔型，全线新建铁塔21基，单回直线塔9基，单回路耐张转角塔10基，单回终端塔2基，共54、502吨。
2、接地装置21基型式：丁型接地使用圆钢 93.79kg / 基●电气工程规模：1）新建单回电缆线路长度：376米；2）新建单回路架空线路长度：6.967千米；●跨越工程规模：1 ）架空线路：跨10kV线路2次、通信线路8次、低压线5次、河流4次、公路9次（含主干1次，匝道4次）一般公路4次。
2）电缆线路:●电缆线路部分：电缆线路施工，长度：376米；（3）光缆采用：OPGW-24B1-501.1.3工程承包范围（1）施工包工和部分包料（详细见由招标方提供）。
（2）招标方提供的材料自交接地点至施工现场的运输和保管。
（3）负责施工道路的树木砍伐和青苗赔偿工作。
（4）负责办理架线时跨越电力线、通讯线、铁路、公路、河流及堤防附近基础施工的施工申请手续。
（5）电缆沟建设，运输及沿线管线迁移、青赔和路面破复工作；电缆安装、调试、验收、移交、配合整套启动调试和参加联合试运行、维护、保管、保修等；线路牌制作和挂牌；管管道光缆敷设、光缆测量及接续；并且包括与各部门的联系施工许可手续。
（6）全部招标项目中的安装、调试、验收、移交、配合整套启动调试和参加联合试运行、维护、保管、保修。
（7）竣工资料的移交。
（8）竣工后一年内的质量保证。
1.1.4地质及地貌状况根据已有地质资料和现场踏勘分析，就拟选线路而言，线路路径周围5km 范围内出露的地层为下三迭系宁蒗组灰质角砾岩、泥岩、粉砂岩、砂砾岩，三迭系砂岩、页岩及煤层、泥岩、泥灰岩，二迭系斜斑玄武岩、玄武岩夹凝灰质页岩、砂岩、页岩、灰岩及煤层，上覆第四系粘性土，局部夹有砂砾。
灰质角砾岩：灰白色，强风化，碎屑结构，钙质胶结，节理、裂隙发育～极发育，完整性较差，岩石多呈碎石或碎块状。
泥岩、砂岩、粉砂岩：紫红、棕黄色、灰绿色，强风化，泥质结构，中厚层状构造，节理、裂隙极发育，完整性差，岩石多呈碎石、碎块状，少为角砾和土状，线路沿线呈交错层分布。
页岩：灰绿、黄绿色，中等～强风化，层状构造，层理发育，完整性较差，呈页状或薄片状。
灰岩：灰黑色、灰白色，中等～强风化，岩石多裸露，岩溶现象发育，地表有石芽、石笋、溶沟、溶槽等出现，岩体节理裂隙发育，完整性较差。
线路沿线交替分布。
斜斑玄武岩：灰褐、灰黄色，中等风化，块状构造，节理、裂隙较发育，完整性稍差，多呈块石状。
第四系粘性土：为灰黄、棕红、褐红等色，可塑～硬塑状态，沿线低洼地带、河流附近零星分布有软塑、可塑状态粘土，稍湿，主要为冲积、湖积型粘性土。
（以上各地基地层常用物理力学指标经验值见表1）。
表1 各岩土物理力学指标参考推荐值根据以上描述，线路全线土质划分如下：粘土30%、松沙石35%、岩石35%。
1.1.5自然环境本工程所在云南省丽江地区永胜县涛源镇境内,区域地形地貌属于横断山与滇西高原接壤地带，工程区属于滇西高原。
按照《66kV及以下架空电力线路设计规范》(GB50061-2010)规定，结合初步设计审查意见，同时在设计中充分考虑局部微地形对气候的影响，确定本工程采用的设计气象条件组合如下表：气象条件组合表注：①风压系数按1/16计算。
②局部山区风口、河川地段适当加强线路抗风能力。
③局部山顶地段适当加强线路抗冰能力。
1.1.6交通情况本工程主公路为S220、县级公路、乡村公路，因线路走线地形主要为山地、丘陵、河流和平地，交通条件较好。
根据该工程的公路分布情况，确定全线汽车运距 5.0km，平均人力运距0.6km。
1.2工程特点（1）工程特点概况：1）本工程为龙潭山光伏电站35kV开关站-110kV期纳变线路工程为新建线路. 2）本工程跨越工程规模一般，架空线跨越物多次等需要单位协调配合。
3）本工程工期较短，工作量大，尤其在基础施工阶段要加大人力、物力的投入，确保工程如期完成。
4）本工程交通运输较为便利。
（2）影响施工的主要和特殊环节分析1）气候条件：天气状况是否良好会影响施工进度。
2）架空线路穿越一般公路、10kv线路、河流、通信线等；制订详细的施工方案以及协调各方关系，确保总工期如期实现。
3）青赔工作也是一项非常重要的工作，施工期间派专人进行此项工作，确保工程顺利进行。
4）其它：1、建设单位提供的材料是否按时、按量提供；2、与地方关系处理的好坏程度；第二章、施工现场组织机构2.1、组织机构关系图针对本工程工作量大的特点，我司将本工程作为重点工程项目来施工。
为确保本工程如期开工和按时完工，优质安全地完成工程，并达到优质工程的要求，我公司将由公司经理进行综合管理和统一指挥，委派施工经验丰富、优秀的工程管理人员、技术骨干组成项目经理部，进行全面施工管理、全面协调，形成强有力的管理机构，以一流的素质，一流的实力和一流的管理水平，有决心、有信心克服一切困难，以确保该工程工期、质量、安全等目标的实现。
施工现场组织机构图2.2、管理职责及权限项目负责人：代表公司处理与本工程项目有关的对外关系，负责做好各方面的协调工作，处理本工程施工中各项重大事宜。
施工负责人：负责项目施工组织和协调工作。
现场工作负责人：负责办理线路段停电工作票及负责现场工作组织，施工的安全、技术监督。
现场技术负责人：负责现场的施工技术措施落实及施工质量监督工作。
安全负责人：负责现场的施工安全、施工质量监督工作。
材料负责人：负责现场施工材料发放。
电气班负责人: 共26人负责组塔、架线及附件安装工作。
基础施工班：共30人负责铁塔基础施工、接地施工等基建项目的具体施工。
2.3、施工材料、设备、机具配置及管理工程材料设备由公司委派物业公司保安负责看管。
本公司具备各种类别的大、中、小施工器具，为保证按照合同工期完成施工任务，保证施工质量，要做到：（1）按施工方案及项目部的机具使用计划提前配置施工机械及专用工具。
（2）对所准备的施工机械及专用工具要进行全面检查和保养，使之处于完好状态，以保证工程的顺利进行。
（3）设备、机具配置及管理在施工前，应对所有的机具设备进行外观检查、保养和试验选择。
根据本工程的实际情况，拟组织如下施工机具作为组塔，导、地线施工，电缆施工、测试中使用。
2.3.1.8公司项目部对现场的保障作用为确保本工程按照工程项目管理的科学规律进行有效地计划、组织、协调和控制，保障本工程的工期、安全、质量和成本得到有效的控制；对本工程实行项目管理。
公司抽调挑选了高素质的项目管理人员组成了项目经理部，项目经理、项目总工程师，拥有丰富的现场施工经验，熟悉项目管理业务，具备很强的组织协调能力、应变能力和决策水平；项目经理部管理人员是挑选出各职能部门的精英，具有丰富的专业知识和现场管理经验，公司本部所属各职能部门在公司总经理的领导下，在人力、施工机具、车辆、材料供应和资金的使用等方面对本项目实行特殊政策，同时，公司要求各职能部门对现场施工动态深入了解，并及时处理好项目部反馈回来的信息，各职能部门负责向施工项目提供专业指导和服务，以确保施工项目的各专业活动协调一致，齐心协力，实现本工程达标投产、创优质工程的目标。
