尺寸标注与文字标注..
全面掌握CAD图纸标注规范
全面掌握CAD图纸标注规范CAD（计算机辅助设计）软件在工程设计领域应用广泛，它可以帮助设计师们高效地完成图纸的绘制和编辑工作。
而在CAD图纸绘制过程中，标注规范的使用十分重要，能够确保图纸的准确性和易读性。
本文将介绍一些常见的CAD图纸标注规范，帮助您全面掌握它们。
1. 尺寸标注在CAD图纸中，尺寸标注是非常重要和常见的标注方式。
在标注尺寸时，应采用统一的标注方法和符号，确保图纸的一致性。
常见的标注方法包括直线尺寸标注、角度尺寸标注和半径/直径标注。
在标注时，应注意尺寸线的长度和箭头的方向，以及标注文字的字体和大小。
2. 文字标注文字标注是用于描述CAD图纸中各个元素的注解。
在标注文字时，应使用易读的字体，并保持一致性。
一般来说，宋体或明朝体是最常用的字体。
标注文字的大小应根据图纸比例进行调整，以确保文字能够清晰可读。
3. 符号标注符号标注用于标明图纸中一些特殊的元素或功能，如控制台、阀门、按钮等。
在CAD图纸中，常用的符号标注包括电气符号、液压符号和管道符号。
标注符号时，应使用统一的符号库，并保证符号的清晰度和准确性。
4. 图层管理图层管理是CAD图纸制作中一个重要的环节。
在制作CAD图纸时，应对各个元素进行分类并分配到不同的图层中。
例如，可以将尺寸标注放置在一个独立的图层上，并将文字标注、符号标注等放在另外的图层上。
这样可以方便对图纸进行管理和编辑。
5. 图纸比例图纸比例是指CAD图纸中各个元素的尺寸与实际尺寸之间的比例关系。
常见的图纸比例有1:1、1:10、1:50等。
在制作CAD图纸时，应根据具体的需求选择合适的比例，并在图纸上明确标注出来。
6. 图纸命名为了方便管理和查找，每个CAD图纸都应有一个清晰明了的命名规范。
一般来说，图纸命名可以包含项目名称、图纸类型和图纸编号等信息。
例如，一个设备平面图可以命名为“项目名称_设备平面图_A1”。
在命名图纸时，应遵循统一的规范，并注意避免使用特殊字符和空格。
CAD尺寸标注细则规范
CAD尺寸标注细则规范CAD（计算机辅助设计）尺寸标注是制图过程中非常重要的一部分。
它可以准确地定义和表达设计对象的尺寸，确保设计的准确性和一致性。
下面是CAD尺寸标注的细则规范：1.标注文字的字体和大小：在CAD绘图中，常用的字体包括宋体、黑体和楷体等。
通常情况下，标注文字的字体大小应该与绘图比例尺相关，确保在打印或显示时能清晰可见。
一般情况下，标注文字的大小为图纸比例的1/8，如绘制比例尺为1:100的图纸，标注文字的大小应为12.52.标注线的样式和粗细：标注线应使用细碎的实线，线粗细一般应与设计线条保持一致，以便清晰可辨。
对于不同的尺寸标注，可以选择不同的标注线样式，如标注尺寸的线段可以选择实线，标注图形的线段可以选择虚线。
3.尺寸基准线和尺寸箭头：尺寸标注应该与图形互相独立，它们的位置应保持一致。
尺寸基准线应该与图形相切，并且与尺寸箭头垂直于基准线。
尺寸标注的箭头形状可以选择普通箭头、燕尾箭头或填充箭头等，以便于清晰表达设计尺寸。
4.标注文字的位置和方向：标注文字应该清晰地显示在图形内部，避免与其他标注或图形重叠。
对于圆形或弧形的标注，文字应该显示在图形外部并与图形基准线平行。
5.标注尺寸的顺序：标注尺寸时，宜从整体到细节，从大到小的次序进行。
首先标注整个图形的长度或宽度，然后再标注局部的尺寸，最后标注细小的尺寸。
这样做可以有效地减少标注的数量，提高图纸的整洁度。
6.标注尺寸的单位和精度：尺寸标注应使用适当的单位，如毫米、厘米或英尺。
对于不同的设计要求，可以选择不同的单位。
在标注尺寸时，应根据实际设计需要确定所需的精度要求，如小数点后一位或两位数字等。
7.标注尺寸的避讳：在进行尺寸标注时，应避免使用过长或过繁琐的标注线。
标注文字应尽量简洁明了，避免使用复杂或不常用的术语。
同时，应避免将标注与图形重叠或覆盖，以免产生混淆。
8.标注尺寸的准确性和一致性：标注尺寸应准确无误，并与实际设计尺寸保持一致。
cad标注尺寸和文字注释
可以把文本放置在尺寸线的中间、左对齐、
右对齐，或把尺寸文本旋转一定的角度。 执行该命令后，按照命令行提示进行选择即 可。
7.6.3 尺寸关联
在AutoCAD
中， 尺寸标注可以同标 注对象相关联，这 样当对象发生变化 时尺寸也随之变化。 在“系统用户配置” 选项卡中选中“关 联标注”进行设置。
7.2 尺寸标注类型
水平标注 角度标注
四种基本类型 线型尺寸标注半径标注 径向尺寸标注 角度尺寸标注 其它尺寸标注
旋转标注 对齐标注 直径标注
坐标标注 垂直标注 连续标注
基线标注
7.3 标注尺寸步骤
7.3.1 基本步骤 一般来说，图形标注应遵循下面步骤：
为尺寸标注创建一个独立的图层，使之与图形 的其他信息分隔开。 为尺寸标注文本建立专门的文本类型。 打开“标注样式”对话框，然后通过设置尺寸 线、尺寸界线、比例因子、尺寸格式、尺寸文 本、尺寸单位、尺寸精度以及公差等，并保持 所作的设置使其生效。 利用目标捕捉方式快速拾取定义点。
7.3.2 标注工具 NhomakorabeaAutoCAD提供了一套完整的尺寸标注命 令 ，全部放在“标注”下拉菜单和标注 工具栏中，如图所示。
7.4 设置标注样式
7.4.1 设置文 字样式
选 择“ 格 式 ” 菜单中的“文 字样式”项， 打开“文字样 式”对话框， 进行设置。
7.4.2 设置标 注样式
选择“标注” 菜单中的“样式” 项 ， 或 执 行 DDIM 命 令 ， 打 开“标注样式管 理器”对话框。
7.1 尺寸标注组成
一个典型的 AutoCAD 尺寸标注通常由标注线、 尺寸界线、箭头、尺寸文字等要素组成。有 些尺寸标注还有引线、圆心标记和公差等要 素。 为了满足不同国家和地区的需要， AutoCAD 提供了一套尺寸标注系统变量，使用户可以 按照自己的制图习惯和标准进行绘图。我国 用户可以按照国标进行设置。

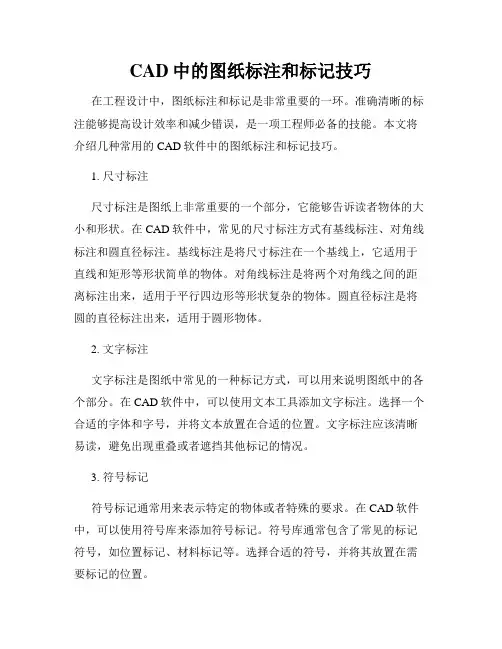

CAD中的图纸标注和标记技巧
CAD中的图纸标注和标记技巧在工程设计中，图纸标注和标记是非常重要的一环。
准确清晰的标注能够提高设计效率和减少错误，是一项工程师必备的技能。
本文将介绍几种常用的CAD软件中的图纸标注和标记技巧。
1. 尺寸标注尺寸标注是图纸上非常重要的一个部分，它能够告诉读者物体的大小和形状。
在CAD软件中，常见的尺寸标注方式有基线标注、对角线标注和圆直径标注。
基线标注是将尺寸标注在一个基线上，它适用于直线和矩形等形状简单的物体。
对角线标注是将两个对角线之间的距离标注出来，适用于平行四边形等形状复杂的物体。
圆直径标注是将圆的直径标注出来，适用于圆形物体。
2. 文字标注文字标注是图纸中常见的一种标记方式，可以用来说明图纸中的各个部分。
在CAD软件中，可以使用文本工具添加文字标注。
选择一个合适的字体和字号，并将文本放置在合适的位置。
文字标注应该清晰易读，避免出现重叠或者遮挡其他标记的情况。
3. 符号标记符号标记通常用来表示特定的物体或者特殊的要求。
在CAD软件中，可以使用符号库来添加符号标记。
符号库通常包含了常见的标记符号，如位置标记、材料标记等。
选择合适的符号，并将其放置在需要标记的位置。
4. 图层管理图层管理是一种将不同类型的图形元素组织在一起的方式。
在CAD软件中，可以使用图层管理工具来创建、编辑和管理图层。
通过将不同的图形元素放置在不同的图层上，可以方便地控制它们的显示和编辑。
例如，可以将尺寸标注放置在一个独立的图层上，方便对其进行编辑和管理。
5. 线型和线宽设置线型和线宽设置可以改变图形元素的线条样式和粗细。
在CAD软件中，可以通过线型和线宽设置工具来选择合适的线型和线宽。
不同的线条样式和粗细可以用来区分不同类型的图形元素，使其更加清晰易读。
6. 标注和标记的放置位置在图纸中，标注和标记的放置位置应该是合适的，能够清晰地表达图纸的意图。
一般来说，尺寸标注应该放置在尺寸标注线的末端，文字标注应该与所指示的部分有适当的间距，符号标记应该放置在需要标记的物体旁边。

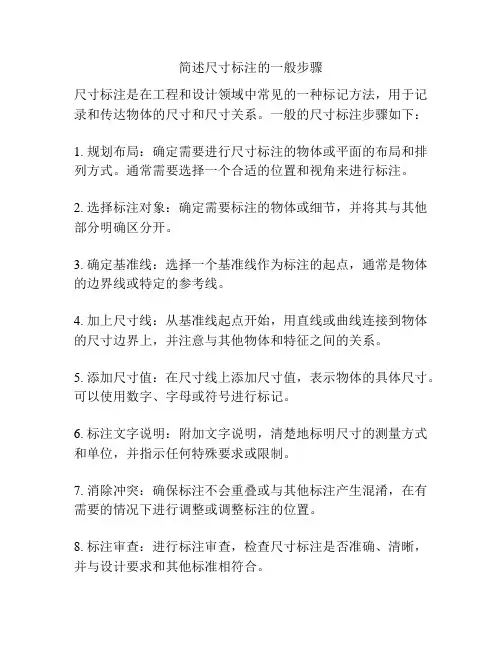

简述尺寸标注的一般步骤
简述尺寸标注的一般步骤
尺寸标注是在工程和设计领域中常见的一种标记方法，用于记录和传达物体的尺寸和尺寸关系。
一般的尺寸标注步骤如下：
1. 规划布局：确定需要进行尺寸标注的物体或平面的布局和排列方式。
通常需要选择一个合适的位置和视角来进行标注。
2. 选择标注对象：确定需要标注的物体或细节，并将其与其他部分明确区分开。
3. 确定基准线：选择一个基准线作为标注的起点，通常是物体的边界线或特定的参考线。
4. 加上尺寸线：从基准线起点开始，用直线或曲线连接到物体的尺寸边界上，并注意与其他物体和特征之间的关系。
5. 添加尺寸值：在尺寸线上添加尺寸值，表示物体的具体尺寸。
可以使用数字、字母或符号进行标记。
6. 标注文字说明：附加文字说明，清楚地标明尺寸的测量方式和单位，并指示任何特殊要求或限制。
7. 消除冲突：确保标注不会重叠或与其他标注产生混淆，在有需要的情况下进行调整或调整标注的位置。
8. 标注审查：进行标注审查，检查尺寸标注是否准确、清晰，并与设计要求和其他标准相符合。
9. 输出和传达：将标注结果输出到适当的图纸、平面布置或文件中，使其易于查看和传达给相关人员或团队。
四、cad讲义文字、尺寸标注
字体名：列出Fonts文件夹中所有注册的TrueType 的字体和所有编译的形（SHX）字体的字 体族名。 字体样式：指定字体格式，比如倾斜、粗体或者常 规字体。选定“使用大字体”后，该选 项 变为“大字体”，用于选择大字体文件 。 使用大字体：指定亚洲语言的大字体文件（只有在 “字体名”中指定SHX文件，才能使用 “ 大字体”，只有SHX文件可以创建“大
7、基线标注： 1）用途： 可以创建一系列由相同的标注原点测量出来 的标注。要创建基线标注必须先创建（或选择） 一个线性、坐标或角度标注作为基准标注，CAD 将从基准标注的第一个尺寸界线处测量基线标注。 2）方法： 菜单方法：标注菜单 基线 工具栏方法：标注工具栏上“基线标注” 按钮 命令方法：命令行输入“DBAE”
公差：可以设置公差的格式和精度。在“公差 格式”设置区中主要设置公差的格式和 精度,其中“方式”用于设置计算公差的 方式,如对称、极限偏差、极限尺寸和 基本尺寸等。
四、尺寸标注命令：
1、线性标注：
1）用途： 用于标注用户坐标系XY平面中的两个点之 间的距离,标注时可以指定点或选择一个对象。 2）方法： 菜单方法：标注菜单 线性 工具栏方法：标注工具栏上“线性标注” 按钮
5、角度标注：
1）用途： 可以测量圆和圆弧的角度及两条直线间的 角度。
2）方法： 菜单方法：标注菜单 角度 工具栏方法：标注工具栏上“角度标注” 按 钮
命令方法：命令行输入“DAN”
6、快速标注：
1）用途： 可以快速创建成组的基线、连续、阶梯和 坐标标注，快速标注多个圆、圆弧，以及编辑 现有标注的布局。 2）方法： 菜单方法：标注菜单 快速标注 工具栏方法：标注工具栏上“快速标注” 按钮 命令方法：命令行输入“QDIM”
尺寸标注的原则
尺寸标注的原则是根据设计图纸或产品图样上的尺寸信息，在适当的位置用标注线和标注文字符号的方式，将尺寸信息表达清楚。
以下为尺寸标注的原则：尺寸标注应简洁明了：标注应简洁明了，不应过于繁琐，以便于读者能够快速理解。
尺寸标注应准确无误：标注应准确无误，避免模糊或误导读者。
尺寸标注应完整：标注必须将产品或零件的所有尺寸都标注出来，避免遗漏。
尺寸标注应合理分布：标注应合理分布在视觉上统一的位置，不应过于密集或过于稀疏。
尺寸标注应规范使用文字和符号：标注应使用规范的文字和符号，遵循国际通用的标准，以确保不同人员的统一理解。
尺寸标注应考虑方便测量和加工：标注应考虑方便测量和加工，尽量避免尺寸标注在难以测量或加工的位置。
尺寸标注应标明公差要求：标注应标明尺寸公差要求，以便于产品的制造和检验。
这些原则可以有效地帮助读者理解产品的尺寸信息，同时也便于工程师和制造人员准确地制造产品。
CAD建筑图纸标注规范
CAD建筑图纸标注规范在建筑设计和施工过程中，CAD软件被广泛应用于图纸的绘制和编辑。
而图纸标注作为一项重要的工作内容，对于确保图纸的准确性和可读性至关重要。
本文将介绍一些常用的CAD建筑图纸标注规范，帮助读者在使用CAD软件进行图纸标注时，提高工作效率和质量。
1. 字体和字号选择标注文字的字体选择应当清晰、简洁、易读。
一般而言，选择常用的西文等线字体或中文字体即可。
字号的选择应根据图纸的比例和纸张的大小进行合理调整，以确保标注文字的可读性。
2. 标注样式图纸标注分为尺寸标注、符号标注和文字标注等，每种标注都有相应的标注样式。
在CAD软件中，可以通过样式管理器或样式编辑器创建和编辑标注样式。
在标注样式编辑中，可以设置标注的文字样式、线宽和线型等参数，以满足不同标注需求。
3. 尺寸标注尺寸标注是CAD图纸中常见的标注类型，用于表示建筑构件的尺寸和距离。
尺寸标注应距离标注对象一定的距离，避免与图形重叠。
标注线应准确显示标注对象的尺寸，同时需要注意标注线的位置不应与图形重叠，标注文字应清晰、居中、与标注线垂直。
4. 符号标注符号标注用于表示特定的符号或图形，如电气符号、水暖符号等。
在CAD软件中，可以通过插入块对象的方式添加符号标注。
标注文字应与符号图形配套，清晰、简洁、易读。
5. 文字标注文字标注是CAD图纸中最常见的标注类型，用于说明建筑构件、设备或材料的名称、编号和其他重要信息。
文字标注应与所标注对象对齐，并保持一定的间距，以保证图纸的整洁和可读性。
文字标注的内容应简明扼要，控制在一行或两行之内。
6. 标注线和标注箭头标注线和标注箭头是标注中常见的辅助元素，用于准确表示标注对象的尺寸或位置。
标注线多为实线或虚线形式，应与所标注对象的边界相切或相交。
标注箭头用于指示尺寸的方向或位置，应清晰、明确。
7. 标注层和图层管理为了方便管理和编辑标注内容，建议将标注对象分别放置在单独的标注层和图层中。
标注层和图层应根据标注内容的性质和图纸的结构进行合理命名，以方便后续操作和修改。
常用CAD标注方法
常用CAD标注方法CAD（计算机辅助设计）是一种广泛应用于工程设计和制造过程中的技术，它能够提高设计的精度和效率。
标注是CAD设计中非常重要的一部分，它可以使得设计图纸更加准确和易于理解。
下面是一些常用的CAD标注方法：1.尺寸标注：尺寸标注是CAD设计中最基本的标注方法。
它用于标明设计物体的大小、形状和位置。
尺寸标注通常包括直线尺寸（如长度、宽度、高度）、圆弧尺寸（如半径、直径）、角度尺寸等。
在CAD软件中，可以通过选择相应的标注工具，在物体上生成尺寸标注。
2.符号标注：符号标注是一种常见的CAD标注方法，它用于标示特定的物理特性或功能。
例如，电气图纸中的电源符号、电阻符号和开关符号，都可以用符号标注的方式来表示。
在CAD软件中，可以使用预定义的符号库，或自定义符号库来插入符号标注。
3.文字标注：文字标注是一种常用的CAD标注方法，它用于提供额外的说明和注释。
文字标注通常包括标题、说明、材料、编号等信息。
在CAD软件中，可以使用文字工具，在设计图纸上插入文字标注。
一般可以设置文字的大小、字体、颜色和对齐方式等。
4.标注箭头：标注箭头是一种常见的CAD标注方法，它用于指示尺寸标注的起点和终点。
标注箭头可以是直线箭头、填充箭头、带圆圈的箭头等。
在CAD软件中，可以通过选择相应的箭头样式和大小，在设计图纸上插入标注箭头。
5.标尺标注：标尺标注是一种常用的CAD标注方法，它用于标示设计图纸上的比例和度量单位。
标尺标注可以是水平标尺、垂直标尺或斜向标尺。
在CAD软件中，可以通过选择相应的标尺工具，在设计图纸上插入标尺标注。
6.材料标注：材料标注是一种常用的CAD标注方法，它用于标示设计物体的材料和材质。
材料标注通常包括图形标识符、材料名称、材质参数等。
在CAD软件中，可以通过选择相应的材料标注工具，在设计图纸上插入材料标注。
7.矢量标注：矢量标注是一种常见的CAD标注方法，它用于标示设计图纸上的方向和距离。
建筑制图尺寸标注规范
建筑制图尺寸标注规范建筑制图尺寸标注规范是指在建筑制图过程中，对图纸上各项尺寸进行标注和规范化的一系列操作。
下面详细介绍建筑制图尺寸标注规范。
1. 标注位置要准确：标注尺寸的位置应尽量避免遮挡建筑主体，便于阅读和理解。
一般情况下，尺寸标注应位于尺寸线的外侧并与尺寸线成水平关系。
对于面积、体积等特殊尺寸，应尽量将标注文字放在图纸上方或下方的空白区域。
2. 标注内容要全面：对于建筑制图中涉及的各种尺寸，应确保标注内容全面，包括线长、角度、半径等各种尺寸。
3. 标注字体要工整：标注尺寸时要选择工整、规范的字体，确保字体清晰可辨。
常用的标注字体有宋体、楷体等。
标注字体的大小应与图纸的比例相适应，一般情况下约为1.8mm至3.5mm。
4. 标注线要细致：标注线是连接标注文字和尺寸线的线条，其形状应简单明了，线宽一般为0.35mm至0.5mm。
5. 标注箭头要合理：标注尺寸线末端应使用箭头表示尺寸的方向，并确保箭头位置和标注线的连接点相正交。
6. 标注线长要适中：标注尺寸线的长度应适中，以避免过长或过短影响尺寸值的准确性。
7. 标注精确度要保证：在标注尺寸时要保证精度，尽量使用精确值，避免使用估算值。
尺寸标注应符合工程测量的要求，保持准确性和可靠性。
8. 标注单位要明确：标注尺寸时要明确标注单位，如米、毫米等，并在图纸上标明单位的符号。
9. 标注符号要规范：标注尺寸时要使用规范的符号，如直线尺寸用“L”表示、角度尺寸用“∠”表示等。
10. 标注关系要清晰：在标注尺寸时要注意标明尺寸之间的关系，如相等、相似、平行、垂直等，以便于读者理解。
总之，建筑制图尺寸标注规范对于建筑设计的质量和准确性至关重要。
只有遵循规范标注，才能准确传达设计意图，保证建筑工程的施工和验收质量。
cad制图标准国标
cad制图标准国标CAD制图标准国标。
CAD（Computer-Aided Design，计算机辅助设计）是一种利用计算机系统进行工程设计与制图的技术。
在工程设计领域，CAD制图标准国标是非常重要的，它规范了CAD制图的各项标准，为工程设计提供了统一的规范和依据。
本文将对CAD制图标准国标进行详细介绍，希望能够帮助大家更好地理解和应用CAD制图标准国标。
首先，CAD制图标准国标主要包括以下几个方面，图形符号、图样线型、尺寸标注、文字标注、图框、标题栏等。
这些标准的制定是为了使CAD制图更加规范、统一，便于工程师之间的交流与合作，提高工程设计的效率和质量。
在CAD制图标准国标中，图形符号是非常重要的一部分。
图形符号是用来表示不同元件、零件、构件等的图形标识，它们的形状、大小、比例等都是按照国家标准规定的。
在CAD制图中，使用标准的图形符号能够使图纸更加清晰、易读，有利于工程师之间的沟通和理解。
图样线型也是CAD制图标准国标中的重要内容。
在CAD制图中，线型的选择直接影响着图纸的美观度和清晰度。
国家标准规定了各种不同用途的线型，如中心线、边界线、切割线等，工程师在进行CAD制图时应当严格按照国家标准选用相应的线型，以确保图纸的准确性和规范性。
尺寸标注和文字标注也是CAD制图标准国标中不可忽视的部分。
尺寸标注是用来表示零件尺寸的标注，文字标注则是用来说明图纸内容的文字说明。
在CAD 制图中，尺寸标注和文字标注的位置、大小、字体等都有严格的规定，这些规定旨在使图纸更加清晰、易读，减少歧义和误解。
此外，图框和标题栏也是CAD制图标准国标中的重要内容。
图框是图纸的边框，标题栏则是用来标明图纸名称、图号、比例、日期等信息的区域。
国家标准规定了图框和标题栏的大小、位置、内容等，工程师在进行CAD制图时应当严格按照国家标准设置图框和标题栏，以确保图纸的规范和统一。
总的来说，CAD制图标准国标对工程设计具有非常重要的意义，它规范了CAD制图的各项标准，为工程设计提供了统一的规范和依据。
CAD标注规则范文
CAD标注规则范文以下是一些常见的CAD标注规则：1.标注位置：标注应尽可能靠近所标记的对象，以便于阅读和理解。
标注文字应该水平或垂直于所标注的特征。
在图纸上，标注应远离图纸的边缘，不得与其它图形重叠。
2.标注文字：标注文字应具备清晰、易读、统一等特点。
一般来说，标注文字应使用等线性字体，并且字体的大小要适中，以确保在图纸上有足够的空间来显示标注文字。
字体的粗细可以根据需要来调整，但不应过于夸张或模糊。
3.尺寸标注：尺寸标注是CAD标注中最常见的形式之一，它用于表示构件的尺寸以及各个尺寸之间的关系。
尺寸标注应直接放在所标注的线或边上，并且标注应与该线垂直。
标注线应延长至尺寸线的外部，并且与尺寸线相交，形成一个T形。
4.文字高度：标注文字的高度应该与标注对象的大小相适应。
一般来说，标注文字的高度不应小于3毫米，以确保在打印或查看图纸时能够清晰可见。
对于大型的图纸，标注文字的高度可以适当增大，以保证读取的便利性。
5.标注线：标注线用于连接标注文字和所标注的对象。
它们应该细而长，与标注文字平行，在标注文字的两侧，不要与其它图形或文字重叠。
标注线的长度要适中，不宜过长或太短。
6.标注箭头：标注标注线的一端应用箭头来指示所标注的对象的位置和方向。
箭头应该简明、清晰，并且与标注线相连。
箭头的大小要适中，不宜过大或过小。
7.缩写和符号：在CAD标注中，为了简化和提升标注效率，有时可以使用缩写和符号。
但是，必须确保缩写和符号的使用是普遍且易于理解的。
同时，在图纸上应提供符号和缩写的解释或说明，以帮助读者正确理解标注的含义。
总结起来，CAD标注规则的核心是要保证标注文字清晰、易读，标注位置准确、统一，尺寸标注直观、清晰，确保标注的信息能够准确传达给读者。
遵循这些规则，能够提高图纸的可读性和可理解性，减少误解和错误。
尺寸标注与编辑—尺寸标注基本知识(建筑CAD)
在CAD高版本在选择字体的时候，左侧就可以看到字体的示例，没注意低版 本行不行。
尺寸标注的相关规定：
尺寸标注用途广泛如：建筑，机械，场景等，不同的用途有不同的规定， 下面是对尺寸标注的二一些基规定的介绍： 尺寸标注需要符合国家的相关规定。例如，在进行尺寸标注时，如果使用的 计量单位是毫米，可以不在尺寸文字中注明单位，但如果使用其他的计量单 位，如米，厘米等，则必须在标注文字中注明相应的单位。图形的真实大小 应以图样上标注的文字为依据。图形中标注的尺寸应为图形所表示的对象的 完工尺寸。最后一点是，避免重复标注，且标注的尺寸应尽量处再清晰的位 置上，不要发生重叠现象。
1：标注文字：表明标注图形中的实际尺寸大小，通常位于尺寸 线上方或中断处，在进行尺寸标注时，自动生产标注对象的尺寸 数值，也可以对标注的文字进行修改，添加等编辑操作，如下图 所示：
2：尺寸线：用于表明标注的方向和范围。通常与所标注对象平面，放在 两延伸线之间，一般情况下为直线，但在角度标注时，尺寸线呈圆弧形， 如下图所示：
出如图所示的“创建新标注样式”对话框。
用户可以通过对话框中的“新样式名”文本框指定新 样式的名称;通过“基础样式”下拉列表框确定于创 建新样式的基础样式;通过“用于”下拉列表确定新 建标注样式的适用范围。“用于”下拉列表中“所有 标注”、“线性标注`”角度标注“、”半径标注 “、”直径标注“、”坐标标注“和”引线和公差 “等选项，分别使新定义的样式适用于对应的标注。 如果新定义的样式是注释性样式，选中”注释“复选 框即可。确定了新样式的名称和有关设置后，单击” 继续“按钮，AutoCAD2013弹出”新建样式“对话框， 如图所示。
参考尺寸标注方法
参考尺寸标注方法以下是一些常用的参考尺寸标注方法：1.尺寸线和引线：标注尺寸时，一般使用直线或直线段作为尺寸线，并使用引线将尺寸线与图形相连接。
尺寸线是用来表示尺寸的主要线条，引线则用来指明尺寸是针对哪个特定的图形元素。
2.尺寸线的位置：尺寸线的位置应尽量避免与图形重叠，以免引起混淆。
一般而言，尺寸线应垂直或水平于所表示的尺寸。
尺寸线的位置应使得整个标注清晰易读，并且尽量不要遮挡其他重要的图形细节。
3.尺寸线的箭头：尺寸线的两端往往需要添加箭头，以示尺寸的起止点。
箭头具有清晰的方向性，能够帮助读者更好地理解标注的尺寸信息。
4.主尺寸和次尺寸：在标注尺寸时，需要区分主要尺寸和次要尺寸。
主要尺寸是设计、制造和检验中最为重要的尺寸，关系到产品的功能和安全性，因此要重点标注。
次要尺寸则是对产品形态和装配的要求进行标注。
5.标注文字：针对每个尺寸，需要使用简明的文字说明来标注。
尺寸标注文字应该清晰明了，字体大小适中，且与尺寸线之间的距离要适当，不致太过拥挤或分散。
对于非常小的尺寸，可以将标注信息与图形组合在一起，以节省空间。
6.标注的位置：标注的位置应尽量与所标注的图形元素对应，并且使得标注信息能够清晰地与图形进行关联。
标注应远离图形的变化区域，以避免标注信息因图形的变化而不易辨认。
尺寸标注应位于尺寸线的两侧，远离图形元素，使得标注信息容易读取。
7.格式和单位：在标注尺寸时，需要使用正确的格式和单位。
一般来说，尺寸标注应使用数字表示，并使用适当的单位，如毫米、厘米或英寸等。
标注数字应清晰可读，并且标注的单位应当与图纸所使用的单位保持一致。
8. 尺寸公差：对于一些特殊情况下的尺寸，可能需要标明其公差范围。
公差是指允许的尺寸变化范围，可以用数值或符号表示。
公差通常以加减符号和一个数值表示，例如±0.01mm。
标注尺寸时，需要考虑到标注信息的可读性、清晰性和与图形元素的关联性。
标注应该简明扼要、准确无误地传达尺寸信息。
第七章 AutoCAD尺寸标注和文本注写
济源职业技术学院教案首页济源职业技术学院教案首页第七章 AutoCAD2004尺寸标注及文本注写一、本章重点：1．掌握文本的注写与修改；2．尺寸标注命令的使用3．尺寸标注编辑命令；二、本章难点：1．文本注写的设置；2．尺寸标注的应用。
三、本章要求：通过本章的学习，初步了解AutoCAD2004尺寸标注基本规定，能够正确使用文本和尺寸标注命令。
能画图并标注尺寸四、本章内容：§7—1 文本的注写与修改文字是工程图样中不可缺少的一部分。
为了完整的表达设计思想，除了正确的用图形表达物体的形状、结构外，还要在图样中标注尺寸、注写技术要求、填写标题栏等。
这些内容都要注写文字或数字。
AutoCAD 2004提供了很强的文字处理功能，支持TmeType字体传统和扩展的字符格式等，AutoCAD 2004中文版还提供了符合国家标准的汉字和西文字体，使工程图样中的文字清晰、美观，增强图形的可读性。
本章着重介绍文字的标注、编辑方法、尺寸标注及标注编辑命令。
在图形中书写文字时，首先要确定采用的字体文件、字符的高宽比及放置方式．这些参数的组合称为样式。
缺省的文字样式名为STANDARD，用户可以建立多个文字样式，只能选择其中一个为当前样式(汉字和字符，应分别建立文字样式和字体)，且样式名与字体要一一对应。
建立文字样式可按以下方法操作。
一、新建文字样式1.调用(1)命令行：STYLE(2)菜单：格式→文字样式采用上述任何一种方法后，显示如图所示的文字样式对话单击“新建”按钮显示如下图所示的新建文字样式对话框单击“确定”按钮便建立了一个新的文字样式名。
二、设置字体名和高度（1）在“字体名”列表中选择字体名称，确定字体高度（若写单行文字，可以在命令窗口输入字高），用户还可以根据需要选择字体效果（2）单击“应用”按钮→单击“关闭”按钮（建议汉字字体设TT仿宋GB2312,）三、特殊字符在图形中书写文字时，除了可以输人汉字、英文字符、数字和常用符号外．AutoAD2004还提供了控制码及部分特殊字符。
第四章 工程图中尺寸及文本标注
图4-14 平面图形的尺寸标注
表4-1 常见平面图形的尺寸标注
§4.4 立体的尺寸标注
图形只能表达形体的结构形状，各部分结构的大小及相互位置需用标 注尺来解决。
• 基本体的尺寸标注 • 集合体的尺寸标注
基本体的尺寸标注
基本体一般要标注长、宽、高三个方向的尺寸。在图4-15中，长方体标 注了长、宽、高；正六棱柱只需标注对面距（或对角距）以及柱高；四棱 台可标注上、下两个底面的形状尺寸和高度。有些基本体标注尺寸后，可 以减少视图，如圆柱、圆锥、球等回转体。
图4-15 基本体的尺寸标注
对于具有截平面和缺口的基本体，除了注出基本体的尺寸外，还要 注出确定截平面位置的尺寸，如图4-16所示。截平面对于基本体的相对位 置确定以后，立体表示的截交线形状也就完全确定，因此，不可标注截交 线的尺寸。
正确
错误
正确
错误
图4-16 基本体截切后的尺寸标注
四、组合体表面具有相贯线和截交线时的尺 寸标注 错误 50 50
图4-5 圆及圆弧尺寸标注
h尺寸线应画成圆弧，其圆心是该角的顶点。尺寸界线沿 径向引出。 h角度数字一律水平注写。
90° 60° 25° 5°
3.直径和半径尺寸的注法
h整圆或大于半圆的圆弧一般标注直径尺寸，并在数值 前加“φ”。
f10 f10
f5
f5
3.直径和半径尺寸的注法
h标注半径尺寸时，应在尺寸数字前加注符号“R ” 。
图4-8 对称图形尺寸标准示例
(七) 正方形结构的标注
断面为正方形时，可在边长尺寸数字前加注符号“”或用14×14替 代“14”，如图4-9所示，图中相交的两细实线是平面符号。
图4-9 正方形结构的尺寸标准示例
任务4标注模具零件图的尺寸和注写文字
AutoCAD2008基本操作 四、 标注尺寸 任务4 标注模具零件图的尺寸和注写文字 尺寸设置与标注 标注工具栏
任务实施 标注凸凹模固定板零件的尺寸1（视频录像） 标注凸凹模固定板零件的尺寸2（视频录像） 任务4 标注模具零件图的尺寸和注写文字 注写凸凹模固定板标题栏文字（视频录像）
END
FOR WATCHING
项目1的尺寸 和注写文字
任务4 标注模具零件图的尺寸和注写文字 文字设置与注写 一、设置文字样式 单击按钮
二、 输入文字 AutoCAD2008基本操作 任务4 标注模具零件图的尺寸和注写文字 文字设置与注写 单击按钮
三、 设置标注样式 任务4 标注模具零件图的尺寸和注写文字 尺寸设置与标注 单击按钮
参考尺寸标注方法
参考尺寸标注方法尺寸标注是工程图纸中非常重要的一部分，它能够准确地描述物体的尺寸大小和位置。
正确的尺寸标注方法可以提高图纸的可读性和准确性，减少误解和错误。
下面将介绍一些常用的尺寸标注方法：1.尺寸标注线的位置：尺寸标注线应该在图纸上尽可能直接的位置上标注，通常情况下，尺寸标注线应该与物体的轮廓线垂直或平行。
2.尺寸标注的顺序：先标注明显的主要尺寸，如宽度、高度和长度等，然后再标注其他次要的尺寸。
3.尺寸标注的对齐方式：标注尺寸时要保持一致，尺寸标线的两端应该与被标注的尺寸线对齐。
对于对称物体或重复性尺寸，尺寸标注应该全部放在一侧，以减少重复标注。
4.尺寸标注的线型和箭头：标注尺寸线通常使用细实线，箭头指向被标注的尺寸。
标注尺寸时应避免使用重叠箭头。
5.尺寸标注的书写：标注应该使用明确易懂的文字描述，标注文字应该清晰、工整，可以使用大写字母或中文字符进行标注。
尤其当尺寸值较小时，标注文字应放大以提高可读性。
6. 尺寸标注的单位：标注尺寸应该使用正确的单位，并在全套图纸上统一、常用的尺寸单位有毫米（mm）、厘米（cm）和英寸（inch）等。
7.尺寸标注的精度：标注尺寸应根据具体要求选择适当的精度，一般情况下，精度要求越高，标注的尺寸也应越精确。
8.尺寸标注的避免原则：尺寸标注应尽量避免使用其他构造尺寸进行标注，应尽量使用实测尺寸或关键尺寸进行标注。
9.尺寸标注的强调：对于重要的尺寸或特殊要求的尺寸，可以使用特殊的箭头、颜色或符号进行强调，以使其更加醒目和突出。
10.尺寸标注的澄清：若一些尺寸标注不明确或有歧义，应通过文字或备注等方式进行澄清和解释。
总之，正确的尺寸标注方法能够提高工程图纸的可读性和准确性，减少误解和错误。
在进行尺寸标注时，应始终遵循一致、清晰和易懂的原则，并选择合适的单位、精度和强调方式，以确保图纸能够正确传达所需的尺寸和几何信息。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
尺寸标注与文字标注
一、尺寸标注 1、概念 （1）尺寸标注在当前层上生成。 （2）一个尺寸是由四个部分组成： （1）尺寸线 （2）尺寸界线 （3）箭头 （4）尺寸文字
1、概念
（3）在标注尺寸同时，AutoCAD自动开设 一个层叫defpoint，放置尺寸块的插入点， 在该层上的图形只能显示，不能打印。 （4）尺寸标注的形式
14、DIMCENTER（圆心标记）
〖功能〗为圆或弧创建圆心标记或中心 线。 〖命令〗dimcenter 〖菜单〗标注圆心标记
15、更改标注位置
夹点 Stretch Trim Extend 修改特性
16、DIMEDIT（尺寸编辑）命令
〖功能〗编辑尺寸标注，可以修改标注 的文字及位置，也可使标注界线倾斜指 定的角度，可同时修改多个标注。 〖命令〗dimedit 〖菜单〗标注倾斜
2、尺寸标注的样式设置
（1）、点[格式] →[标注样式] 出现对话框 点[新建]
给标注样式命名
（2）直线和箭头参数设置
（3）文字
（4）调整
（5）主单位
最后点[确定] 再点[置为当前]
3、尺寸标注命令
（1）尺寸标注的命令的执行方法 由于尺寸标注命令比较多，我建议使点 图标菜单的方法。 [视图] →[工具栏] →[标注]
二、文字标注
1、概念 （1）AutoCAD使用的字体 A、点阵字体 AutoCAD可以使用WINDOWS的点阵字体 （TrueType字体），这些字体美观、但容量大， 图形中这中类型的文字多了影响图形的显示速 度。 B、 矢量字体
这种字体是由线条组成的，这种字体容量较小。 但没有点阵字体美观。通常情况下，在标注文 字比较少的地方用点阵字体，在大段的文字说 明用矢量字体。
10、DIMBA根据一条基线绘制的一系 列相关尺寸标注，也就是所有的基线标 注的第一条标注界线就是第一标注的第 一条标注界线。根据前一个尺寸标注类 型，基线尺寸标注可是角度标注、长度 标注或坐标标注。
11、DIMCONTINUE（连续标注）
〖功能〗从前一尺寸标注的第二条标注 界线进行连续标注，也就是说连续标注 的第一条标注界线是前一标注的第二条 标注界线。根据前一个尺寸标注类型， 连续尺寸标注可以是角度标注、长度标 注或坐标标注。
4、DIMLINEAR（线性标注）
〖功能〗创建水平、垂直和指定角度的尺寸。 〖命令〗dimlinear〖菜单〗标注线性 M：出现多行文字编辑器，可修改标注文字。 符号(< >)表示系统测量出的两点之间的水平或 垂直距离，可在其前输入文字或控制代码以加 上前缀，或在后输入文字或控制代码以加上后 缀。也可删除该符号另外输入标注文字。 T：修改标注文字，标注文字中如要包括系统 测量的值用符号(< >)表示。如果标注样式里没 打开换算单位，可以通过输入方括号 ([ ]) 显示 它们。
设置样式名 文字样式对话框
〖功能〗为角度进行标注。 〖命令〗dimangular〖菜单〗标注→角度 〖注释〗根据选择对象的类型作相应的标注：
选择圆弧，对弧的包含角进行标注； 选择圆，圆心为角度顶点，圆的拾取点为角度一边经 过的点，再提示指定第二点，该点为角度另一边经过 的点，对这三点形成的角度进行标注。 选择直线，再提示选择另一条直线，对由两直线形成 的角度进行标注； 按Enter键，指定三点，对三点形成的角度进行标注。
（2）线性标注
点第一个图标菜单 ⑴指定第一条尺寸界线起点或 <选择对象>: ⑵指定第二条尺寸界线起点:指定尺寸线位 置或 ⑶[多行文字(M)/文字(T)/角度(A)/水平(H)/ 垂直(V)/旋转(R)]:
（3）连续标注
首先用线性标注的命令标注一个尺寸，然 后用连续标注命令标注。 连续标注只需要确定标注尺寸第二条界线 位置。 下面详细介绍尺寸标注命令的功能及操作
7、DIMRADIUS（半径标注）
〖功能〗为圆或弧的半径进行标注。如 标注变量DIMCEN不为0，还将绘出圆心 标记（在圆或弧的圆心上绘制的小十字 标记）
8、DIMDIAMETER（直径标注）
〖功能〗为圆或弧的直径进行标注。 〖命令〗dimdiameter 〖菜单〗标注直径
9、DIMANGULAR（角度标注）
12、LEADER（引线）命令
〖功能〗从标注对象开始绘制一组相连 的直线或样条曲线（称为引线）与标注 文字连接。 〖命令〗leader或le 〖菜单〗标注引线
13、QDIM（快速标注）命令
〖功能〗可以选择多个对象快速创建一 系列标注。标注包括基线标注、连续标 注、坐标标注、直径标注、半径标注等。 〖命令〗qdim 〖菜单〗标注快速标注
2、文字样式的设置
（1）设置文字样式命令 STYLE→ST [功能] 设置文字的样式，在该命令中设置 文字样式的样式命令，选择字体， 设置宽度比例因子等。一个图形文 件可以设置若干种不同的文字样式。
（2）操作：
① ST 回车 ② 出现对话框 ③ 点[新建] ④ 选择字体
A、选择点阵字体 B、选择矢量字体
5、DIMALIGNED（对齐标注）
〖功能〗创建一个标注线与两个标注界 线的原点连线或被标注的对象平行的长 度标注。 〖命令〗dimaligned 〖菜单〗标注对齐
6、DIMORDINATE（坐标标注）
〖功能〗对点的坐标进行标注。坐标标 注沿着引线显示某点的X或Y坐标。 AutoCAD 使用当前 UCS 决定测量的 X 或 Y 坐标，并且在与当前 UCS 轴正交的 方向绘制引线。坐标一般采用绝对坐标 值。
17、DIMTEDIT（对齐标注文字）
〖功能〗移动或旋转标注文字。一次只 能修改一个尺寸标注。 〖命令〗dimtedit 〖菜单〗标注对齐文字
18、DIMOVERRIDE（标注替代）
〖功能〗修改的尺寸标注变量只对选择的 标注起作用，不影响尺寸标注样式。 〖命令〗dimoverride 〖菜单〗标注替代
