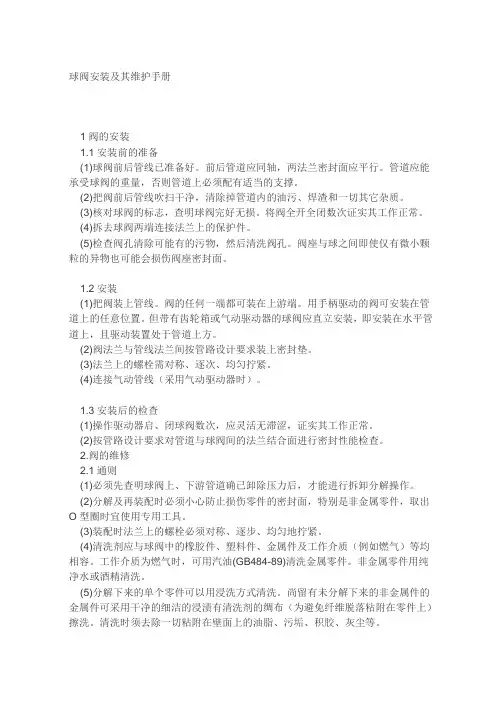

球阀安装及其维护手册1阀的安装1.1安装前的准备(1)球阀前后管线已准备好。

前后管道应同轴,两法兰密封面应平行。

管道应能承受球阀的重量,否则管道上必须配有适当的支撑。

(2)把阀前后管线吹扫干净,清除掉管道内的油污、焊渣和一切其它杂质。

(3)核对球阀的标志,查明球阀完好无损。

将阀全开全闭数次证实其工作正常。

(4)拆去球阀两端连接法兰上的保护件。

(5)检查阀孔清除可能有的污物,然后清洗阀孔。

阀座与球之间即使仅有微小颗粒的异物也可能会损伤阀座密封面。

1.2安装(1)把阀装上管线。

阀的任何一端都可装在上游端。

用手柄驱动的阀可安装在管道上的任意位置。

但带有齿轮箱或气动驱动器的球阀应直立安装,即安装在水平管道上,且驱动装置处于管道上方。

(2)阀法兰与管线法兰间按管路设计要求装上密封垫。

(3)法兰上的螺栓需对称、逐次、均匀拧紧。

(4)连接气动管线(采用气动驱动器时)。

1.3安装后的检查(1)操作驱动器启、闭球阀数次,应灵活无滞涩,证实其工作正常。

(2)按管路设计要求对管道与球阀间的法兰结合面进行密封性能检查。

2.阀的维修2.1通则(1)必须先查明球阀上、下游管道确已卸除压力后,才能进行拆卸分解操作。

(2)分解及再装配时必须小心防止损伤零件的密封面,特别是非金属零件,取出O型圈时宜使用专用工具。

(3)装配时法兰上的螺栓必须对称、逐步、均匀地拧紧。

(4)清洗剂应与球阀中的橡胶件、塑料件、金属件及工作介质(例如燃气)等均相容。

工作介质为燃气时,可用汽油(GB484-89)清洗金属零件。

非金属零件用纯净水或酒精清洗。

(5)分解下来的单个零件可以用浸洗方式清洗。

尚留有未分解下来的非金属件的金属件可采用干净的细洁的浸渍有清洗剂的绸布(为避免纤维脱落粘附在零件上)擦洗。

清洗时须去除一切粘附在壁面上的油脂、污垢、积胶、灰尘等。

(6)非金属零件清洗后应立即从清洗剂中取出,不得长时间浸泡。

(7)清洗后需待被洗壁面清洗剂挥发后(可用未浸清洗剂的绸布擦)进行装配,但不得长时间搁置,否则会生锈、被灰尘污染。

球阀的详细维修方法完整版

球阀的详细维修方法完整版

球阀的详细维修方法完整版球阀是一种常见的阀门类型,广泛应用于各种工业领域。

为了确保球阀的正常运行和延长其使用寿命,定期维护和维修非常重要。

以下是球阀的详细维修方法的完整版。

1.维修前准备工作在进行球阀的维修前,首先需要进行以下准备工作:a.切断球阀所在系统的介质流动,确保球阀处于关闭状态;b.清洁球阀周围的工作区域,以确保维修操作的安全和卫生;c.准备必要的工具和维修材料,如扳手、橡胶垫片、阀杆润滑脂等。

2.拆卸球阀a.拆卸球阀的驱动装置(手柄或操作杆);b.使用扳手松开球阀法兰上的螺栓,并逐个拆卸;c.将球阀法兰与管道分离,注意防止介质泄漏;d.用扳手松开球阀上部的螺母,拆卸球阀上部。

3.清洁球阀零件a.使用清洁剂或适当的溶剂清洗球阀的各个零件,确保其表面干净;b.使用刷子或喷枪清洁球阀内部孔道以及密封面,去除结垢和污垢;c.确保清洗过程中无残留物和异物。

4.更换密封件和零件a.检查球阀的密封面是否完好,如有损坏或磨损,需更换新的密封件;b.使用扳手松开球阀上部的螺母,取下上部以便更换密封件;c.用新的密封件替换原有的密封件,并确保安装正确;d.检查球阀的阀座是否损坏,如有损坏,需更换新的阀座;e.更换球阀的其他零件,如阀杆、弹簧等,如有磨损或损坏,都需要进行更换。

5.组装球阀a.安装新的阀杆和弹簧,并确保其正确安装;b.安装阀座以及球阀的其他零件;c.安装球阀上部,并使用扳手拧紧螺母;d.将球阀法兰与管道连接,并使用扳手拧紧螺栓;e.安装球阀的驱动装置,如手柄或操作杆。

6.测试球阀a.切断球阀所在系统的介质流动;b.缓慢打开球阀,观察阀门的操作是否灵活顺畅;c.检查球阀的各个连接点是否密封良好;d.打开介质流动,调试球阀的操作性能,并检查是否存在渗漏或其它异常现象。

7.维修记录和保养a.在球阀维修完成后,及时记录相关维修信息,包括维修日期、维修内容、更换的零件等;b.根据球阀的工作状况和要求制定相应的保养计划,定期对球阀进行检查和维护,以延长其使用寿命。

球阀使用维护说明书

球阀使用维护说明书

球阀使用维护说明书球阀使用维护说明书1、引言本文档提供了球阀的使用维护说明,详细介绍了球阀的组成部分、安装步骤、操作方法、常见问题及维护要点等内容。

通过阅读本文档,您将了解到如何正确使用和维护球阀,确保其正常运行和延长使用寿命。

2、球阀概述2.1 组成部分:球体、阀座、阀杆、阀盖、密封垫圈等。

2.2 工作原理:球阀通过旋转球体来实现开关控制,当球体转至某一位置时,阀体内流体可以通畅通过,而在其他位置将被阻塞。

3、安装步骤3.1 确认阀门尺寸和型号,选择适合的球阀。

3.2 检查球阀及其附件是否完好,没有损坏和松动。

3.3 在安装前,清理管道内的杂物和污垢,确保管道通畅。

3.4 将球阀正确安装在管道上,使用适当的螺栓和垫圈进行固定。

3.5 确保球阀安装位置正确,操作杆须容易访问。

3.6 使用扳手将球体旋转至适当位置,确保顺畅开关。

4、操作方法4.1 开关球阀:顺时针旋转球体以关闭球阀;逆时针旋转球体以打开球阀。

4.2 调节球阀:逐渐旋转球体以调节流体的流量。

4.3 注意事项:- 操作力应适度,不得过大用力;- 避免频繁开关球阀,以免损坏阀门。

5、常见问题及维护要点5.1 泄漏问题:- 检查阀杆和阀盖之间的密封垫圈,若有磨损或损坏应及时更换;- 确保螺纹连接牢固,如有松动应进行紧固。

5.2 球体卡死:- 清理球阀内的杂物和污垢,保持球体的顺畅运动;- 检查阀杆的润滑情况,如果困难应添加适当的润滑油。

5.3 操作杆无法旋转:- 确保操作杆未被卡住或阻塞,修复或更换卡住的零件;- 检查操作杆的连接情况,如有松动进行紧固。

6、附件本文档未附带附件,请参考球阀产品说明书以获取更多相关资料。

7、法律名词及注释7.1 球阀:一种用于调节流体流量的阀门,通过旋转球体来实现开关和调节。

7.2 球体:阀门内的旋转部分,用于控制流体的通断和调节流量。

7.3 阀杆:球阀上连接球体的部分,通过旋转球体控制流体的通断。

CCV球阀安装和维护手册

CCV球阀安装和维护手册
4. 然后应按下节内容进行限位器设定。
设定限位器
1. 确认旋转阀门至全开或全关位置不会影响 管线的正常操作。
2. 松动开位或关位限位螺母。 3. 逆时针旋转限位螺栓以增大齿轮行程。 4. 将阀门旋转至全开位。 5. 通过阀杆位置观察孔观察确认阀门位置。
(请参考第 9 页中开或关位观察孔的情 况)。 6. 顺时针转动开位限位螺栓直至旋转不动, 然后拧紧紧固螺母。如果限位螺栓不转 动,则应重复步骤 3 及 4。 7. 设定关位限位时,完成步骤 3 至 6,然后 旋转阀门至关位并利用关位限位。
图 7 拨叉式执行器
出版号 TC1411
卡麦隆 31 型全焊接球阀安装、操作和维修手册 8
阀位观察孔
对 3”及以上阀杆尺寸的的阀门, 当把管塞和呼吸塞从适配法兰上移去, 即可观察到与阀门限位 有关的键轴限位的位置。当在开位观察孔中观察到键轴限位与阀位限位相重叠时,阀门处于全 开位。当在关位观察孔中观察到键轴限位与阀位限位相重叠时,阀门处于全关位。图 8 表示了 3”及以上尺寸阀杆的阀门观察孔的位置, 图 9 表示了 4” 及以上尺寸阀杆的阀门观察孔的位置。
安装、操作和维修手册
卡麦隆 31 型 全焊接 球阀
卡麦隆 31 型全焊接球阀安装、操作和维修手册
出版号 TC1411
出版号 TC1411 1999 年 7 月出版
○c 库博.卡麦隆集团, 库博.卡麦隆阀门部, 1999
保留所有权
出版号 TC1411
卡麦隆 31 型全焊接球阀安装、操作和维修手册 2
安装齿轮箱 /执行器:
请按照以下说明安装阀门齿轮箱或执行器。请 注意以下说明仅针对标准设计的齿轮箱和执行 器而言。
图 5 –典型的带限位器的齿轮箱

阀门维修手册最终版-第二章

阀门维修手册最终版-第二章

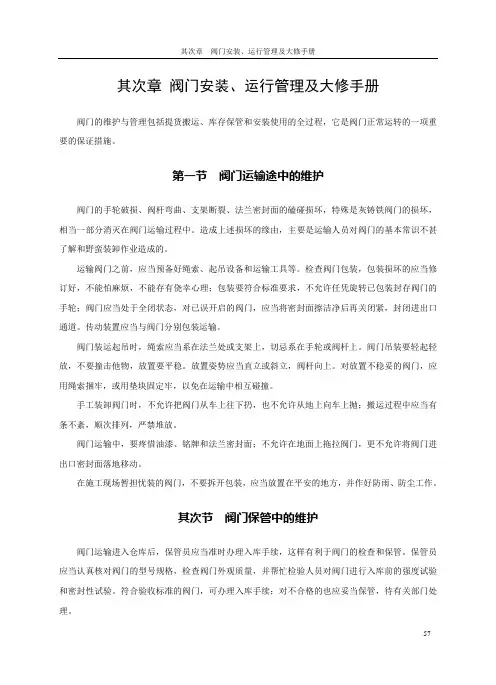

其次章阀门安装、运行管理及大修手册阀门的维护与管理包括提货搬运、库存保管和安装使用的全过程,它是阀门正常运转的一项重要的保证措施。

第一节阀门运输途中的维护阀门的手轮破损、阀杆弯曲、支架断裂、法兰密封面的磕碰损坏,特殊是灰铸铁阀门的损坏,相当一部分消灭在阀门运输过程中。

造成上述损坏的缘由,主要是运输人员对阀门的基本常识不甚了解和野蛮装卸作业造成的。

运输阀门之前,应当预备好绳索、起吊设备和运输工具等。

检查阀门包装,包装损坏的应当修订好,不能怕麻烦,不能存有侥幸心理;包装要符合标准要求,不允许任凭旋转已包装封存阀门的手轮;阀门应当处于全闭状态,对已误开启的阀门,应当将密封面擦洁净后再关闭紧,封闭进出口通道。

传动装置应当与阀门分别包装运输。

阀门装运起吊时,绳索应当系在法兰处或支架上,切忌系在手轮或阀杆上。

阀门吊装要轻起轻放,不要撞击他物,放置要平稳。

放置姿势应当直立或斜立,阀杆向上。

对放置不稳妥的阀门,应用绳索捆牢,或用垫块固定牢,以免在运输中相互碰撞。

手工装卸阀门时,不允许把阀门从车上往下扔,也不允许从地上向车上抛;搬运过程中应当有条不紊,顺次排列,严禁堆放。

阀门运输中,要疼惜油漆、铭牌和法兰密封面;不允许在地面上拖拉阀门,更不允许将阀门进出口密封面落地移动。

在施工现场暂担忧装的阀门,不要拆开包装,应当放置在平安的地方,并作好防雨、防尘工作。

其次节阀门保管中的维护阀门运输进入仓库后,保管员应当准时办理入库手续,这样有利于阀门的检查和保管。

保管员应当认真核对阀门的型号规格,检查阀门外观质量,并帮忙检验人员对阀门进行入库前的强度试验和密封性试验。

符合验收标准的阀门,可办理入库手续;对不合格的也应妥当保管,待有关部门处理。

对入库的阀门,要认真擦拭、清洗阀门在运输过程中的积水和灰尘脏物;对简洁生锈的加工面、阀杆、密封面应当涂上一层防锈剂或贴上一层防锈纸加以爱护;对阀门进出口通道要用塑料盖或蜡纸加以封闭,以免脏物进入。

球阀维修手册

球阀维修手册

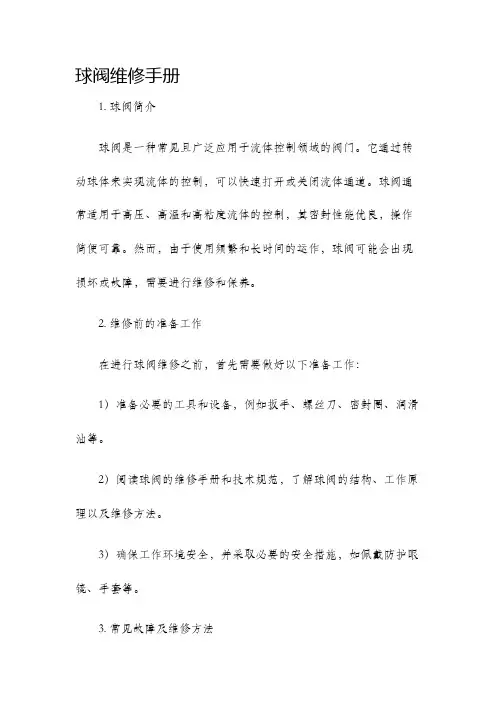

球阀维修手册1. 球阀简介球阀是一种常见且广泛应用于流体控制领域的阀门。
