中国石油大学（北京）远程教育学院《机电一体化系统设计》期末复习题第一章绪论判断（A对，B错）1.工业三要素是资金、人才、技术.2.机电一体化系统的执行机构功能是主操作功能.答案：B A单选1、机电一体化系统机械本体的功能是（)A执行机构B动力源C固定其它部件D主操作功能2、下列哪一项是机电一体化的特性。
A装置的控制属于强电范畴B自动信息处理C支撑技术是电工技术D以机械联结为主3、机电一体化系统的主要构成装置不包含以下哪一项（)A电子装置B控制装置C驱动装置D机械装置答案：C B A问答题1、在机械工业中微电子技术应用有哪些方面，及其对机电一体化产品设计的意义？1)对机器或机组系统运行参数进行巡检传感或控制2)对机器或机组系统工作程序的控制3）用电子技术代替传统产品中机械部件完成的功能,简化产品的机械结构4）节约材料5)节能降耗对机电一体化产品设计的意义表现在：功能模块化；封装模块化；电路（板）器件微型化；可靠性高；抗干扰能力强;结构一体化；机电产品体小、性优、价廉。
2、机电一体化系统的主功能组成是那些？物质、能量、信息(工业三要素）的变换（加工处理）、传递(移动、输送）、储存（保持、积蓄、记录）3、机械电气化与机电一体化的区别机械电气化–很少考虑电器与机械的内在联系;根据机械要求选用电气传动–机械电气界限分明，以机械联结为主，装置是刚性的–装置的控制属于强电范畴,支撑技术是电工技术（电磁学，输配电) 机电一体化产品的新功能、智能化进步：自动检测，自动显示，自动记录,自动信息处理，自动调节控制，自动诊断,自动保护4、简要说明机电一体化系统组成要素及其功能？五个方面，各组成及功能分别是：机械本体（构造功能:固定其它部件)；执行机构（主操作功能）;驱动部件（动力功能）;传感部件（信息检测）；控制部分（信息处理及控制）56、机电一体化的关键支撑技术有哪些？它们的作用如何?系统论、信息论、控制论是理论基础和方法论,具体来说有六个方面的关键技术:检测传感技术:是自动化、智能化、闭环控制基础信息处理技术:控制的基础，处理速度，可靠抗干扰自动控制技术：核心是计算机控制，关系着系统的静动特性和稳定性伺服传动技术：动力和运动控制实现包括电，液，气的伺服传动技术精密机械技术：基础技术涉及产品部件的模块化标准化规格化表现为减轻重量，缩小体积，提高精度，改善性能，提高可靠性系统总体技术:包括总体设计和接口设计;涉及到产品的功能分解与技术实现、系统总体综合与接口技术第二章系统总体设计判断（A对，B错）1、产品的功能、原理、结构设计，是机电一体化产品概念设计的核心内容。
《机电一体化系统设计》期末复习题及答案

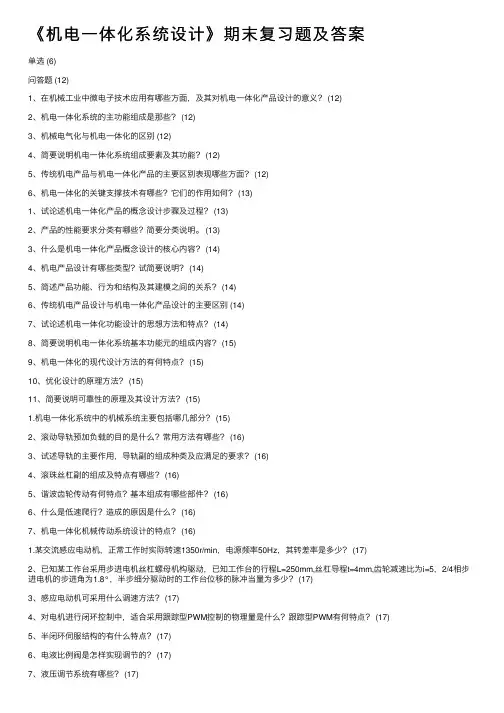

《机电⼀体化系统设计》期末复习题及答案单选 (6)问答题 (12)1、在机械⼯业中微电⼦技术应⽤有哪些⽅⾯，及其对机电⼀体化产品设计的意义？ (12)2、机电⼀体化系统的主功能组成是那些？ (12)3、机械电⽓化与机电⼀体化的区别 (12)4、简要说明机电⼀体化系统组成要素及其功能？ (12)5、传统机电产品与机电⼀体化产品的主要区别表现哪些⽅⾯？ (12)6、机电⼀体化的关键⽀撑技术有哪些？它们的作⽤如何？ (13)1、试论述机电⼀体化产品的概念设计步骤及过程？ (13)2、产品的性能要求分类有哪些？简要分类说明。
(13)3、什么是机电⼀体化产品概念设计的核⼼内容？ (14)4、机电产品设计有哪些类型？试简要说明？ (14)5、简述产品功能、⾏为和结构及其建模之间的关系？ (14)6、传统机电产品设计与机电⼀体化产品设计的主要区别 (14)7、试论述机电⼀体化功能设计的思想⽅法和特点？ (14)8、简要说明机电⼀体化系统基本功能元的组成内容？ (15)9、机电⼀体化的现代设计⽅法的有何特点？ (15)10、优化设计的原理⽅法？ (15)11、简要说明可靠性的原理及其设计⽅法？ (15)1.机电⼀体化系统中的机械系统主要包括哪⼏部分？ (15)2、滚动导轨预加负载的⽬的是什么？常⽤⽅法有哪些？ (16)3、试述导轨的主要作⽤，导轨副的组成种类及应满⾜的要求？ (16)4、滚珠丝杠副的组成及特点有哪些？ (16)5、谐波齿轮传动有何特点？基本组成有哪些部件？ (16)6、什么是低速爬⾏？造成的原因是什么？ (16)7、机电⼀体化机械传动系统设计的特点？ (16)1.某交流感应电动机，正常⼯作时实际转速1350r/min，电源频率50Hz，其转差率是多少？ (17)2、已知某⼯作台采⽤步进电机丝杠螺母机构驱动，已知⼯作台的⾏程L=250mm,丝杠导程t=4mm,齿轮减速⽐为i=5，2/4相步进电机的步进⾓为1.8°，半步细分驱动时的⼯作台位移的脉冲当量为多少？ (17)3、感应电动机可采⽤什么调速⽅法？ (17)4、对电机进⾏闭环控制中，适合采⽤跟踪型PWM控制的物理量是什么？跟踪型PWM有何特点？ (17)5、半闭环伺服结构的有什么特点？ (17)6、电液⽐例阀是怎样实现调节的？ (17)7、液压调节系统有哪些？ (17)8、开环控制系统中，多采⽤什么类型驱动电机？有什么特点？ (17)9、液压伺服有何特点？ (18)10、计算题(15分)如图所⽰电机驱动系统，已知⼯作台的质量为m=50kg负载⼒为F1＝800N，最⼤加速度为8m／s2，丝杠直径为d＝20mm，导程t＝5mm，齿轮减速⽐为i=6，总效率为?=30％，忽略丝杠惯量的影响，试计算电机的驱动⼒矩。
机电一体化系统设计A试题及参考答案
潍坊学院成人高等教育《机电一体化系统设计》试卷
一、填空题（本大题共1０小题，每空１分，共3０分）
１．工业三大要素是________、 ________和________。
２．机电一体化的三大效果是________、 ________和________。
３．滚珠丝杠副的结构类型可以从________、 ________和________进行区分。
４．齿轮传动部件是________、 ________和________的变换器。
５．对滚动导轨副的基本要求有________、 ________、________和________。
６．使用微型计算机对步进电动机进行控制有________和________两种形式。
７．单片机应用系统中，常使用________、 ________和________等作为显示器。
８．导轨变形一般有________、 ________和________三种变形。
９．常见的导轨截面形状有________、 ________、________和________四种。
１０．导轨常用材料有________、________、________和塑料等。
二、名词解释（本大题共５小题，每题4分，共20分）
11．导轨副
12．导向精度
13．稳定性
14．运动参数
15．公称直径
三、简答题（本大题共5小题，每小题6分，共30分）
16．机电一体化产品对传动机构的基本要求是什么？
17．机电一体化系统有哪些基本要素组成？分别实现那些功能？
18．试述旋转支承的种类及基本要求。
19．简述步进电动机的特点及其种类。
第 1 页共 2 页。
机电一体化系统设计考试试题及答案

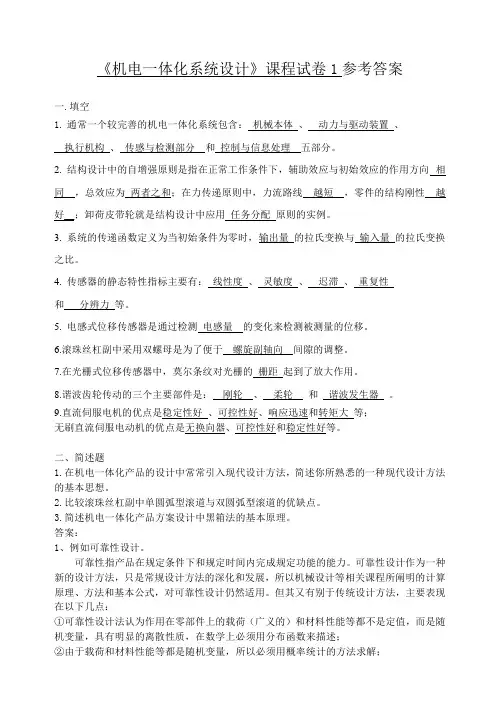

《机电一体化系统设计》课程试卷1参考答案一.填空1.通常一个较完善的机电一体化系统包含：机械本体、动力与驱动装置、执行机构、传感与检测部分和控制与信息处理五部分。
2.结构设计中的自增强原则是指在正常工作条件下，辅助效应与初始效应的作用方向相同，总效应为两者之和；在力传递原则中，力流路线越短，零件的结构刚性__越好__；卸荷皮带轮就是结构设计中应用任务分配原则的实例。
3.系统的传递函数定义为当初始条件为零时，输出量的拉氏变换与输入量的拉氏变换之比。
4.传感器的静态特性指标主要有：线性度、灵敏度、迟滞、重复性和分辨力等。
5.电感式位移传感器是通过检测电感量的变化来检测被测量的位移。
6.滚珠丝杠副中采用双螺母是为了便于螺旋副轴向间隙的调整。
7.在光栅式位移传感器中，莫尔条纹对光栅的栅距起到了放大作用。
8.谐波齿轮传动的三个主要部件是：刚轮、柔轮和谐波发生器。
9.直流伺服电机的优点是稳定性好、可控性好、响应迅速和转矩大等；无刷直流伺服电动机的优点是无换向器、可控性好和稳定性好等。
二、简述题1.在机电一体化产品的设计中常常引入现代设计方法，简述你所熟悉的一种现代设计方法的基本思想。
2.比较滚珠丝杠副中单圆弧型滚道与双圆弧型滚道的优缺点。
3.简述机电一体化产品方案设计中黑箱法的基本原理。
答案：1、例如可靠性设计。
可靠性指产品在规定条件下和规定时间内完成规定功能的能力。
可靠性设计作为一种新的设计方法，只是常规设计方法的深化和发展，所以机械设计等相关课程所阐明的计算原理、方法和基本公式，对可靠性设计仍然适用。
但其又有别于传统设计方法，主要表现在以下几点：①可靠性设计法认为作用在零部件上的载荷（广义的）和材料性能等都不是定值，而是随机变量，具有明显的离散性质，在数学上必须用分布函数来描述；②由于载荷和材料性能等都是随机变量，所以必须用概率统计的方法求解；③可靠性设计法认为所设计的任何产品都存在一定的失效可能性，并且可以定量地回答产品在工作中的可靠程度，从而弥补了传统设计方法的不足。
国家开放大学电大机电一体化系统设计基础题库及答案
（一）填空题★机电一体化系统常用的能源有电源、气压源和液压源。
★市场预测的方法主要有定期预测和定量预测。
★机电设计的质量管理主要体现在质量目标管理、实行可行性设计和进行手机质量评审★控制及信息处理单元一般由控制计算机、控制软件和硬件接口组成。
★在多级传动中，为了减小传动误差，传动比的分配应遵守先小后大原则。
★机电系统中，机械传动要满足伺服控制在精度、稳定性和快速响应性等方面的要求。
★影响系统传动精度的误差可分为传动误差和回程误差两种★对于线性控制系统，若要求在达到高精度的同时减小定位时间，则必须提高系统的固有频率。
提高固有频率和阻尼可以提高闭环系统的稳定性。
★液压系统的伺服控制元件主要有电液伺服阀和电液比例阀★典型开关量I/O模板的I/O电气接口的主要功能有滤波、电平变换、光电隔离和功率驱动。
★计算机的指令进行D/A转换后，需经过信号调理环节才能驱动执行机构。
★传感器由敏感元件、转换元件和基本转换电路组成。
★传感器的静态特性参数主要有灵敏度、线性度、迟滞和重复精度。
★传感器输入特性的主要参数是输入阻抗或静态刚度。
★执行机构，选择较大传动比可使系统的相对阻尼系数增大，有利系统稳定。
★机电产品设计类型可分为开发性设计、适应性设计、变参数设计三类。
★当负载折算到电机轴上的惯量等于转子质量时，系统能达到惯性负载和驱动力矩的最佳匹配。
★步进电机的最大动态转矩小于最大静转矩，并随着脉冲频率的升高而降低。
（二）选择题★开放式体系结构中的VLSI是指（超大规模集成电路）★以下移动电话不属于机电一体化产品。
★数控机床需要进行抗干扰设计。
★幅频特性和相频特性（或频率响应函数）是传感器动态特性指标★丝杠螺母机构在闭环外，所以它回程误差和传动误差都影响输出精度★闭环控制，齿轮减速器在前向通道，它回程误差不影响输出精度，但传动误差影响★步进电机转动后，其输出转矩所工作频率增高而下降★采用脉宽调制进行直流电动机调速驱动是，通过改变脉冲宽度来改变电枢贿赂的平均电压而实现机的平滑调速。
《机电一体化系统设计》试卷 及答案(五)
《机电一体化技术》试卷及答案(五)一、名词解释(每小题2分，共10分)1. 单片机2. I/O接口3. I/O通道4. 串行通信5.直接存储器存取（DMA）二、单项选择题(每小题2分，共10分)1. 步进电动机，又称电脉冲马达，是通过决定转角位移的一种伺服电动机。
A 脉冲的宽度B 脉冲的数量C 脉冲的相位D 脉冲的占空比2. 对于交流感应电动机，其转差率s的范围为（）。
A.1<s<2B.0<s 1C.-1<s<1D.-1<s<03.PWM指的是（）。
A.机器人B.计算机集成系统C.脉宽调制D.可编程控制器4. PD称为（）控制算法。
A.比例B.比例微分C.比例积分D.比例积分微分5.在数控系统中，复杂连续轨迹通常采用（）方法实现。
A.插补B.切割C.画线D.自动三、简答题(每小题5分，共30分)1. 试简述光电式转速传感器的测量原理。
2. 试述可编程控制器的工作原理。
3. 在模拟输入通道中，采样/保持器有什么作用？是否模拟输入通道中必须采用采样/保持器？为什么？4. 柔性制造系统的主要特点有哪些？5 步进电动机是什么电机？它的驱动电路的功能是什么?6.伺服控制系统一般包括哪几个部分？每部分能实现何种功能？四、计算题(每小题10分，共20分)1. 某光栅传感器，刻线数为100线/mm，设细分时测得莫尔条纹数为400，试计算光栅位移是多少毫米？若经四倍细分后，记数脉冲仍为400，则光栅此时的位移是多少？测量分辨率是多少？2. 若12位A/D转换器的参考电压是±2 .5V，试求出其采样量化单位q 。
若输入信号为1V，问转换后的输出数据值是多少。
五、综合应用题(每小题15分，共30分)1.分析下图调整齿侧间隙的原理1、4－锥齿轮2、3－键5－压簧6－螺母7－轴2、周向弹簧调整法2. 分析下图差动螺旋传动原理设螺杆3左、右两段螺纹的旋向相同，且导程分别为P h1和P h2。
机电一体化系统设计试题及答案
机电⼀体化系统设计试题及答案机电⼀体化系统设计试题课程代码：02245⼀、单项选择题(本⼤题共14⼩题，每⼩题1分，共14分)在每⼩题列出的四个选项中只有⼀个选项是符合题⽬要求的，请将正确选项前的字母填在题后的括号内。
1.受控变量是机械运动的⼀种反馈控制系统称( B )A.顺序控制系统B.伺服系统C.数控机床D.⼯业机器⼈2.齿轮传动的总等效惯量随传动级数( A )A.增加⽽减⼩B.增加⽽增加C.减⼩⽽减⼩D.变化⽽不变3.滚珠丝杠螺母副结构类型有两类：外循环插管式和( D )A.内循环插管式B.外循环反向器式C.内、外双循环D.内循环反向器式4.某光栅的条纹密度是100条/mm，光栅条纹间的夹⾓θ=0.001孤度，则莫尔条纹的宽度是( C )A.100mmB.20mmC.10mmD.0.1mm5.直流测速发电机输出的是与转速( C )A.成正⽐的交流电压B.成反⽐的交流电压C.成正⽐的直流电压D.成反⽐的直流电压6.电压跟随器的输出电压( C )输⼊电压。
A.⼤于B.⼤于等于C.等于D.⼩于7.某4极交流感应电动机，电源频率为50Hz，当转差率为0.02时，其转速为( B )A.1450［r/min］B.1470［r/min］C.735［r/min］D.2940［r/min］8.右图称( B )A.直流伺服电动机调节特性B.直流伺服电动机机械特性C.直流伺服电动机动态特性D.直流伺服电动机调速特性9.计算步进电动机转速的公式为( C )A. B.T sm cos C. D. 180°-10.⼀般说来，如果增⼤幅值穿越频率ωc的数值，则动态性能指标中的调整时间t s( B )A.增⼤B.减⼩C.不变D.不定11.已知f(t)=a+bt，则它的拉⽒变换式为( B )A.+bB.C.D.12.连续路径控制类中为了控制⼯具沿任意直线或曲线运动，必须同时控制每⼀个轴的( C )使得它们同步协调到达⽬标点。
机电一体化系统设计试题及答案 2
一、名词解释1、机电一体化：机电一体化技术综合应用了机械技术、微电子技术、信息处理技术、自动控制技术、检测技术、电力电子技术、接口技术及系统总体技术等群体技术，实现多种技术功能复合的最佳功能价值的系统工程技术。
2、柔性制造系统：柔性制造系统（Flexible Manufacturing System）是由两台或两台以上加工中心或数控机床组成，并在加工自动化的基础上实现物料流和信息流的自动化。
3、传感器：传感器适机电一体化系统中不可缺少的组成部分，能把各种不同的非电量转换成电量，对系统运行中所需的自身和外界环境参数及状态进行检测，将其变成系统可识别的电信号，传递给控制单元。
4、伺服电动机：伺服电动机又称控制电机，其起动停止、转速或转角随输入电压信号的大小及相位的改变而改变。
输入的电压信号又称控制信号或控制电压，改变控制信号可以改变电动机的转速及转向，驱动工作机构完成所要求的各种动作。
5、组合设计：就是选用各种标准功能模块像搭积木一样组合成各种机电一体化系统（产品。
）6、灵敏度：灵敏度指示器的相对于被测量变化的位移率，灵敏度是衡量物理仪器的一个标志。
7、传感器：传感器是一种以一定的精确度把被测量转换为与之有确定对应关系的，便于应用的某种物理量的测量装置。
敏感元件、转换元件、基本电路。
8、线性度：所谓传感器的线性度是其输出量与输入量之间的实际关系曲线偏离直线的程度。
9、全闭环控制系统：直接检测工作台的位移来控制系统。
10、PWM技术：控制技术就是对脉冲的宽度进行调制的技术，即通过对一系列脉冲的宽度进行调制，来等效的获得所需要的波形（含形状和幅值）。
11、SPWM技术：是指脉冲的宽度按正弦规律变化而和正弦波等效的PWM波形。
二、填空题1、工业控制计算机分为单片机、 PLC 和总线工控机2、滚珠丝杆中滚珠的循环方式有内循环、外循环两种。
3、机电一体化系统（产品）设计类型大致可分为开发性设计、适应性设计、变参数设计。
机电一体化系统设计试题_3答案
习题三答案1. 机电一体化系统中的机械装置包括那些内容？主要包括传动、支承、导轨等2. 机电一体化传动系统有哪几种类型？各有什么作用？(1)齿轮传动是机电一体化系统中常用的传动装置它，在伺服运动中的主要作用是实现伺服电机与执行机构间的力矩匹配和速度匹配，还可以实现直线运动与旋转运动的转换。
(2)螺旋传动是机电一体化系统中常用的一种传动形式。
它是利用螺杆与螺母的相对运动，将旋转运动变为直线运动。
(3)滑动摩擦导轨直线运动导轨的作用是用来支承和引导运动部件按给定的方向作往复直线运动；滚动摩擦导轨是在运动件和承导件之间放置滚动(体滚珠、滚柱、滚动轴承等)，使导轨运动时处于滚动摩擦状态。
3. 齿轮传动间隙对系统有何影响？有那些方法可以消除该因素引起的系统误差？(1)偏心轴套调整法；(2)双片薄齿轮错齿调整法；(3)垫片调整法；(4)轴向压簧调整法；(5)周向弹簧调整法4. 消除直齿间隙的常用方法有哪些？各有什么特点？偏心轴套调整法:这种方法结构简单，但侧隙调整后不能自动补偿双。
片薄齿轮错齿调整法: 这种错齿调整法的齿侧间隙可自动补偿，但结构复杂。
5. 导向机构都有哪几种类型？各有什么特点？滑动摩擦导轨的运动件与承导件直接接触。
其优点是结构简单、接触刚度大；缺点是摩擦阻力大、磨损快、低速运动时易产生爬行现象。
滚动摩擦导轨是在运动件和承导件之间放置滚动体(滚珠、滚柱、滚动轴承，等使)导轨运动时处于滚动摩擦状态。
滚动导轨的特点是：①摩擦系数小，并且静、动摩擦系数之差很小，故运动灵便，不易出现爬行现象；②定位精度高，一般滚动导轨的重复定位误差约为0.1〜0.2 M m,而滑动导轨的定位误差一般为0〜20|J m。
因此，当要求运动件产生精确微量的移动时，通常采用滚动导轨；③磨损较小，寿命长，润滑简便：④结构较为复杂，加工比较困难，成本较高；⑤对脏物及导轨面的误差比较敏感。
液体静压导轨的优点是：①摩擦系数很小(起动摩擦系数可小至0.0005）,可使驱动功率大大降低运动轻便灵活，低速时无爬行现象;②导轨工作表面不直接接触，基本上没有磨损，能长期保持原始精度，寿命长；③承载能力大，刚度好；④摩擦发热小，导轨温升小；⑤油液具有吸振作用，抗振性好。
机电一体化系统设计多选题
1.对于计算机控制系统，目前常用的有基于（）等多种类型的控制系统。
A.单片机B.单板机C.普通PC机D.工业PC机E.PLC [正确答案]：ABCDE2.计算机控制系统的设计思路过程包括（）。
A.确定系统的整体控制方案B.确定控制算法C.选择微型计算机D.系统总体设计E.软件设计F.系统调试[正确答案]：ABCDEF3.机电一体化系统对执行元件有（）基本要求。
A.惯量小、动力大B.体积小、重量轻C.便于维修、安装D.宜于计算机控制E.体积大、动力大[正确答案]：ABCD4.总体来讲，控制系统的设计要遵循（）步骤。
A.确定系统的总体方案B.建立数学模型确定控制算法C.控制系统的总体设计D.软件设计E.传感器的选型[正确答案]：ABCD5.以下( )是工控机与商用PC机之间的不同点。
A.能够提供各种数据实时采集和控制B.能够安装在机械结构里面，和机器成为一体C.能够和被控制对象的传感器、执行机构直接接口D.能够在苛刻的工作环境中可靠运行E.在计算和界面设计上没有不同[正确答案]：ACD6.嵌入式系统与通用计算机系统相比具有（）重要特征。
A.面向特定应用B.高度密集C.程序可擦写D.生命周期短E.生命周期长7.建立传递函数这样的数学模型步骤为（）。
A.第一步确定各系统的输入、输出量B.第一步是按信号的传递顺序遵循运动规律写出各环节微分方程C.第二步是进行拉斯变换求系统传递函数D.第二步是确定各系统的输入、输出变量E.第三步是进行拉斯变换求系统传递函数F.第三步是按信号的传递顺序遵循运动规律写出各环节微分方程[正确答案]：ADE8.齿轮侧隙调整法中（）能自动补偿间隙。
A.偏心套调整法B.双片薄齿轮错齿调整法C.轴向垫片法D.轴向压簧错齿调整法E.双螺母螺纹调整法[正确答案]：BD9.传感器由（）组成。
A.敏感元件B.转换器件C.信号调节电路D.辅助电源E.集成电路[正确答案]：ABCD10.机电一体化产品产品概念设计包含（）流程。
《机电一体化系统设计》练习题参考答案
《机电一体化系统设计》练习题参考答案一、填空题1. 开发性设计、适应性设计、变参数设计2. 转子惯量3. 滤波、电平变换、光电隔离、功率驱动4. 固有频率二、判断题题号 1 2 3 4 5 6 7 8 9 10答案√√√×√√√√××三、问答题1.答：转动惯量增大使机械负载增加，功率消耗大；使系统相应速度变慢，降低灵敏度；使系统固有频率下降，容易产生谐振。
2.答：对控制及信息处理单元的基本要求：提高信息处理速度和可靠性，增强抗干扰能力，完善系统自诊断功能，实现信息处理智能化和小型化，轻量，标准化等。
3.答：减小机械系统的传动误差可采用的结构措施有：适当提高零部件本身的精度；合理设计传动链，减小零部件制造、装配误差对传动精度的影响；采用消隙机构，以减小或消除回程误差。
4.答：脉宽调制放大器是直流伺服电机常用的晶体管驱动电路。
利用大功率晶体管的开关作用，将直流电源电压转换成一定频率的方波电压，施加于直流电机的电枢，通过对方波脉冲宽度的控制，改变电枢的平均电压，使电机的转速得到调节。
5.答：机电一体化系统对机械传动系统的要求有：精度；稳定性；快速响应性；还应满足小型、轻量、高速、低冲击振动、低噪声和高可靠性。
6.答：机电一体化系统对机械传动系统的要求有：精度；稳定性；快速响应性；还应满足小型、轻量、高速、低冲击振动、低噪声和高可靠性。
四、分析题1．如图所示电机驱动系统，已知工作台的质量为m=60Kg，负载力为NF,最大加速度为1200=l10m/s2，丝杠直径为d=16mm，导程t=4mm，齿轮减速比为i=5，总效率为%η，忽略丝杠惯量40=的影响，试计算电机的驱动力矩。
解：（1）计算负载力负载力由外负载力、惯性负载力两部分构成2 外负载力 N F l 1200=惯性负载力m FN am F m 6001060=⨯=⋅=（2）电机上的负载力矩为NmF F t i T m l m 57.04.01)6001200(2104511)(213=⋅+⋅⨯⋅=⋅+⋅⋅=-πηπ 2. 解：（1）计算负载力负载力由外负载力、惯性负载力两部分构成 外负载力 N F l1000=惯性负载力m F N am F m 5001050=⨯=⋅=（2）电机上的负载力矩为NmF F t i T m l m 63.03.01)5001000(2104511)(213=⋅+⋅⨯⋅=⋅+⋅⋅=-πηπ。
机电一体化系统设计试题及答案-----
一、名词解释（每小题2分，共10分)1. 测量2。
灵敏度 3. 压电效应 4. 动态误差5。
传感器二、填空题（每小题2分，共20分)1. 滚珠丝杆中滚珠的循环方式：_内旋换和外循环2。
机电一体化系统，设计指标和评价标准应包括___ _______，__________,__________ ，__________。
3. 顺序控制系统是按照预先规定的次序完成一系列操作的系统，顺序控制器通常用________。
4. 某光栅的条纹密度是50条/mm,光栅条纹间的夹角θ=0.001孤度，则莫尔条纹的宽度是_______________________。
5. 连续路径控制类中为了控制工具沿任意直线或曲线运动,必须同时控制每一个轴的______________________，使它们同步协调到达目标点.6. 某4极交流感应电机，电源频率为50Hz,转速为1470r/min,则转差率为_____________.7. 齿轮传动的总等效惯量与传动级数__________________________________________.8。
累计式定时器工作时有_____________________________________________________。
9。
复合控制器必定具有__________________________________。
10。
钻孔、点焊通常选用_______________________________________类型。
三、选择题（每小题2分,共10分）1。
一般说来，如果增大幅值穿越频率ωc的数值，则动态性能指标中的调整时间ts ( ）A。
产大B。
减小 C. 不变D。
不定2。
加速度传感器的基本力学模型是( ）A。
阻尼-质量系统 B. 弹簧—质量系统C。
弹簧—阻尼系统D。
弹簧系统3. 齿轮传动的总等效惯量与传动级数（)A. 有关B. 无关C. 在一定级数内有关D。
在一定级数内无关4. 顺序控制系统是按照预先规定的次序完成一系列操作的系统,顺序控制器通常用（)A. 单片机B。
机电一体化系统设计试题及答案
《机电一体化技术》试卷(一)考试方法：闭卷考试时间１２０分钟共２页第1页——————————————————————————————————————一、名词解释(每小题2分，共10分)1. 测量灵敏度压电效应动态误差 5. 传感器二、填空题（每小题2分，共20分)1. 滚珠丝杆中滚珠的循环方式：_内旋换和外循环2. 机电一体化系统，设计指标和评价标准应包括___ _______，__________，__________ ，__________。
3. 顺序控制系统是按照预先规定的次序完成一系列操作的系统，顺序控制器通常用____ _______________________________。
4. 某光栅的条纹密度是50条/mm，光栅条纹间的夹角θ=0.001孤度，则莫尔条纹的宽度是_______________________。
5. 连续路径控制类中为了控制工具沿任意直线或曲线运动，必须同时控制每一个轴的______________________，使它们同步协调到达目标点。
6. 某4极交流感应电机，电源频率为50Hz，转速为1470r/min，则转差率为_____________。
7. 齿轮传动的总等效惯量与传动级数__________________________________________。
8. 累计式定时器工作时有_____________________________________________________。
9. 复合控制器必定具有__________________________________。
10. 钻孔、点焊通常选用_______________________________________类型。
三、选择题（每小题2分，共10分）1. 一般说来，如果增大幅值穿越频率ωc的数值，则动态性能指标中的调整时间ts ( )A. 产大B. 减小C. 不变D. 不定2. 加速度传感器的基本力学模型是A. 阻尼—质量系统B. 弹簧—质量系统弹簧—阻尼系统 D. 弹簧系统3. 齿轮传动的总等效惯量与传动级数( )A. 有关B. 无关C. 在一定级数内有关D. 在一定级数内无关4. 顺序控制系统是按照预先规定的次序完成一系列操作的系统，顺序控制器通常用( )A. 单片机B. 2051C. PLC5、伺服控制系统一般包括控制器、被控对象、执行环节、比较环节和检测环节等个五部分。
机电一体化系统设计(期末大作业,含答案)
1电子科技大学网络教育考卷（A 卷）(20 年至20 学年度第 学期)考试时间 年 月 日(120分钟) 课程 机电一体化系统设计 教师签名 朱成华一、名词解释(每题2分，共10分) 1. 传递函数；答：于线性定常系统,在零初始条件下,系统输出量的拉氏变换与引起该 输出的输入量的拉氏变换之比,称为系统的传递函数2. 开发性设计；答：开发性设计是指在没有参照的情况下仅根据抽象的设计原理和要求设计出在质量和性能方面满足目的要求的产品。
3. PLC ；答：PLC 是指可编程逻辑控制器。
4.SSR ；答：SSR 是指固态继电器是一种带光电隔离的器的无触点开关。
5. D/A ：答：D/A 是把数字量变成模拟量的装置。
二、判断正误(每题1分，共10分)1. 匹配Z 变换法适用于具有因式分解形式的传递函数。
( √ )2.双线性变换法就是突斯汀法，是控制系统中常用的一种离散化方法。
( × )3. 步进电机一般采用开环控制系统。
（ × ）4.滚珠丝杆具有自锁能力。
( × )5. 改变脉冲频率可以改变步进电机的转速。
（ √ ）6.改变直流电机电枢电压可以改变其转速。
( √ )7. 闭环控制系统是负反馈控制系统。
( √ )8. 光电隔离电路主要由光电耦合器的光电转换器组成，入端为光敏三极管，出端为发光二极管。
( × ) 9. 步进电动机的进给系统采用齿轮传动，不仅是为了求得所需的脉冲当量，还有满足结构要求和增大转矩的作用。
（ × ）10. 大惯量直流电动机的转子惯量大，小惯量直流电动机的转子惯量小。
( √ ) 三、填空(每题2分，共10分)1. 机电一体化对机械系统的基本要求是（ 高精度、低惯性、高稳定性 ）。
2. 传感器一般是由（敏感元件、传感元件和转换电路）三部分组成。
3. I/O 接口的编址方式，通常有两种编址方式，一种是（与存储器统一编址）另一种是（独立编址）。
机电一体化系统设计试题答案汇总(完整版)
机电一体化系统设计考试资料1.机电一体化：在机械的主功能、动力功能、信息与控制功能上引进了电子技术、并将机械装置与电子设备以以及软件等有机结合而成的系统的总称。
2.工业三大要素：物质、能量和信息3.机电一体化系统由机械系统、电子信息处理系统、动力系统、传感检测系统、执行元件系统等五个子系统构成。
4.机电一体化系统设计流程：（1）根据目的功能确定产品规格、性能指标（2）系统功能部件、功能要素的划分（3）接口的设计（4）综合评价（5）可靠性复查（6）试制与调试5.机电一体化系统设计的考虑方法：（1）机电互补法：利用通用或专用电子部件取代传统机械产品中的复杂机械功能部件或功能子系统。
（2）结合法：将各组成要素有机结合为一体构成专用或通用的功能部件。
（3）组合法：将用结合法制成的功能部件、功能模块，像积木那样组合成各种机电一体化产品。
6.机电一体化设计类型：（1）开发性设计：是没有产品的设计，仅仅是根据抽象的设计原理和要求，设计出在质量和性能方面满足目的要求的系统。
（2）适应性设计：是在总的方案原理基本保持不变的情况下，对现有产品进行局部更改，或用微电子技术代替原有的机械机构或为了进行微电子控制对机械结构进行局部适应性设计，以使产品的性能和质量增加某些附加价值。
（3）变异性设计：是在设计方案和功能结构不变的情况下，仅改变现有产品的规格尺寸使之适应于量的方面有所变更的要求。
7.机电一体化设计程序：（1）明确设计思想（2）分析综合要求（3）划分功能模块（4）决定性能参数（5）调研类似产品（6）拟定总体方案（7）方案对比定型（8）编写总体设计论证书8.设计准则：在保证目的功能要求与适当寿命的前提下不断降低成本。
9.设计规律：根据设计要求首先确定离散元素间的逻辑关系，然后研究其相互间的物理关系这样就可根据设计要求和手册确定其结构关系，最终完成全部设计工作。
10.绿色设计：在新产品的开发阶段，就考虑其整个生命周期内对环境的影响，从而减少对环境的污染、资源的浪费、使用安全和人类健康等所产生的副作用。
《机电一体化系统设计》试卷答案
XX 大学XX 学院XXXX-XXXX 学年 第X 学期《机电一体化系统设计》试卷班级 学号 姓名一、填空题：（每空1分，共20分）1、机电一体化是 机械 与 电子技术 有机结合的产物。
2、开发性设计是在既没有 参考样板 又没有 具体设计方案 的情形下，根据 抽象原理 ，按照 系统性能要求进行的设计。
3、滚珠丝杠副的传动效率高达 0.90~0.95 ，为滑动丝杠副的 3~4 倍。
4、启动或反向时，系统的输入运动与输出运动之间的差值就是系统的 失动量 。
5、对步进电动机进给系统中齿轮传动装置进行传动比分配的原则是最小负载惯量原则。
6、据齿轮系传动比最佳分配条件，简化的最佳速比分配关系为 22i7、在开环步进电机-丝杠系统中，传动比大小与系统步进电机的 步距角有关。
8、滚珠丝杠副可以将 直线 运动转变为为 旋转 运动。
9、计算齿轮传动系统时非随机载荷的采用 峰值综合法 法。
10、数字式传感器检测系统的传感器输出信号为 增量码 信号。
11、当传感器的输出信号是电参数形式时，需要采用 基本转换 电路，将其转换成 电量 形式。
12、采样信号变成连续信号必须经过 D/A 转换器 和 保持器 才能完成。
二、选择题：（将答案填入表格，每题1.5分，共30分）1、机电一体化与英文单词（ C ）A.Mechanics 一致B.Electronics 一致C.Mechatronics 一致D.Electric-Machine 一致2、变异性设计是在设计方案和功能结构不变的情况下（ C ） A.对现有系统进行局部更改的设计B.根据抽象设计原理对系统性能要求进行设计C.仅改变现有系统的规格尺寸的设计D.根据抽象设计原理进行局部更改的设计3、柔性化是在生产对象变更需要改变传动机构的动作规律时，（ A ） A.无须改变硬件只改变软件就可以 B.无须改变软件只改变硬件就可以 C.既要改变硬件又要改变软件才行 D.既不改变硬件又不改变软件4、滚动直线导轨副的承载能力是平面滚道形式的（ B ）A.23倍B.13倍C.4倍D.33倍5、齿轮传动的总等效惯量随传动级数( A )A.增加而减小B.增加而增加C.减小而减小D.变化而不变6、在设计滚珠丝杠副时所要求的硬度HRC（ B ）A.越小其硬度系数就越小B.越大其硬度系数就越小C.越大其硬度系数就越大D.大小与其硬度系数无关7、偏心轴套调整法是采用偏心轴套的旋转来改变（ B ）A.两齿轮轴向位移量以消除齿侧间隙B.齿轮之间的中心距以消除齿侧间隙C.两齿轮相对旋转的角位移消除间隙D.两薄片齿轮之间垫片厚度以消除间隙8、滚动摩擦系数几乎与运动速度无关，其动摩擦力与静摩擦力之差（ B ）A.极大B.极小C.为零D.为无穷大9、齿轮传动机构采取消隙措施，可以消除齿侧间隙及其造成的（ B ）A.换向误差B.换向死区C.换向冲击D.换向阻力10、滚珠丝杠副螺纹滚道型面的截面形状有（ D ）A.单圆弧型面和抛物线型面B.双圆弧型面和椭圆弧型面C.抛物线型面和椭圆弧型面D.单圆弧型面和双圆弧型面11、导轨截面为矩形截面的滚动导轨承载时其受力（ B ）A.上下方向相等但左右不等B.上下左右各方向大小相等C.上下方向不相等但左右相等D.上下左右各方向大小均不相等12、滚珠丝杠副为单圆弧型面螺纹滚道时，其接触角随轴向负荷（B）A.增大而减小B.增大而增大C.减小而增大D.减小而减小13、为了提高齿轮传动系统度精度，并使机构紧凑，各级传动比（B）A.应按“前大后小”次序分配B. 应按“前小后大”次序分配C. 必须相等D.应与伺服系统匹配14、频率调制是让一个高频载波信号的频率随（A）A.调制信号而变化的过程B.调幅信号而变化的过程C.载波信号而变化的过程D.调频信号而变化的过程15、滤波器的截止频率是指滤波器的幅频特性值等于（B）A.K2所对应的频率B.2K所对应的频率C.2K所对应的频率D.K2所对应的频率16、调频波的解调可以先将调频波变换成（C）A.调幅波后进行幅值检波B.调频波后进行幅值检波C.调频调幅波后进行幅值检波D.调相调幅波后进行幅值检波17、共模抑制比就是（D）A.共模增益与差模增益之比B.闭环增益与开环增益之比C.开环增益与闭环增益之比D.差模增益与共模增益之比18、滤波器的带宽是指滤波器两（ B ）A.固有频率之间的频率范围B.截止频率之间的频率范围C.谐振频率之间的频率范围D.穿越频率之间的频率范围19、为保证闭环数字控制系统的稳定性（A）A.1－Φ（z）的零点必须包含G（z）的所有不稳定零点B.1－Φ（z）的极点必须包含G（z）的所有不稳定零点C.Φ（z）的零点必须包含G（z）的所有不稳定零点D.Φ（z）的极点必须包含G（z）的所有不稳定零点20、控制系统极点在z平面单位圆外时，对应的暂态响应是（B）A.衰减或振荡衰减的B.发散或振荡发散的C.不变或等幅振荡的D.衰减或等幅振荡的三、简答题：（共20分）1、简述机电一体化的概念。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
一、名词解释(每小题2分，共10分)1. 测量2.灵敏度3. 压电效应4. 动态误差5. 传感器二、填空题（每小题2分，共20分)1. 滚珠丝杆中滚珠的循环方式：_内旋换和外循环2. 机电一体化系统，设计指标和评价标准应包括___ _______，__________，__________ ，__________。
3. 顺序控制系统是按照预先规定的次序完成一系列操作的系统，顺序控制器通常用________。
4. 某光栅的条纹密度是50条/mm，光栅条纹间的夹角θ=0.001孤度，则莫尔条纹的宽度是_______________________。
5. 连续路径控制类中为了控制工具沿任意直线或曲线运动，必须同时控制每一个轴的______________________，使它们同步协调到达目标点。
6. 某4极交流感应电机，电源频率为50Hz，转速为1470r/min，则转差率为_____________。
7. 齿轮传动的总等效惯量与传动级数__________________________________________。
8. 累计式定时器工作时有_____________________________________________________。
9. 复合控制器必定具有__________________________________。
10. 钻孔、点焊通常选用_______________________________________类型。
三、选择题（每小题2分，共10分）1. 一般说来，如果增大幅值穿越频率ωc的数值，则动态性能指标中的调整时间ts ( )A. 产大B. 减小C. 不变D. 不定2. 加速度传感器的基本力学模型是( )A. 阻尼—质量系统B. 弹簧—质量系统C. 弹簧—阻尼系统D. 弹簧系统3. 齿轮传动的总等效惯量与传动级数( )A. 有关B. 无关C. 在一定级数内有关D. 在一定级数内无关4. 顺序控制系统是按照预先规定的次序完成一系列操作的系统，顺序控制器通常用( )A. 单片机B. 2051C. PLCD. DSP5、伺服控制系统一般包括控制器、被控对象、执行环节、比较环节和检测环节等个五部分。
A 换向结构B 转换电路C 存储电路D检测环节四、判断题（每小题2分，共10分)1、伺服控制系统的比较环节是将输入的指令信号与系统的反馈信号进行比较，以获得输出与输入间的偏差信号。
（? ）2、电气式执行元件能将电能转化成机械力，并用机械力驱动执行机构运动。
如交流电机、直流电机、力矩电机、步进电机等。
（）3、对直流伺服电动机来说，其机械特性越硬越好。
（? ）4、步进电机的步距角决定了系统的最小位移，步距角越小，位移的控制精度越低。
（）5、伺服电机的驱动电路就是将控制信号转换为功率信号，为电机提供电能的控制装置，也称其为变流器，它包括电压、电流、频率、波形和相数的变换。
（? ）五、问答题（每小题10分，共30分)1. 步进电动机常用的驱动电路有哪几种类型?2. 什么是步进电机的使用特性?3. 机电一体化系统设计指标大体上应包括哪些方面?一、名词解释(每小题2分，共10分)1. 是人们借助于专门的设备，通过一定的方法对被测对象收集信息，取得数据概念的过程。
2. 指在稳态下，输出的变化量ΔY与输入的变化量ΔX的比值。
即为传感器灵敏度。
S=dy/dx=ΔY/ΔX3. 某些电介质，当沿着一定的方向对它施加力而使它产生变形时，内部就会产生极化现象，同时在它的两个表面上将产生符号相反的电荷。
当外力去掉后，它又重新恢复到不带电的状态，这种现象被称为压电效应。
4. 动态误差在被测量随时间变化过程中进行测量时所产生的附加误差称为动态误差。
5. 传感器是一种以一定的精确度把被测量转换为与之有确定对应关系的，便于应用的某种物理量的测量装置。
二、填空题（每小题2分，共20分)1. 内循环外循环2. 性能指标系统功能使用条件经济效益3. PLC4. 20mm5. 位置和速度6. 0.027. 增加而减小8. 29. 前馈控制器10. 简单的直线运动控制三、选择题（每小题2分，共10分）1. B.2. A3. C.4. C5、D四、判断题（每小题2分，共10分)1、√2、×3、√4、×5、√五、问答题（每小题10分，共30分)1. 单电源驱动电路双电源驱动电路斩波限流驱动电路2. 步距误差步距误差直接影响执行部件的定位精度。
最大静转矩是指步进电动机在某相始终通电而处于静止不动状态时，所能承受的最大外加转矩，亦即所能输出的最大电磁转矩，它反映了步进电动机的制动能力和低速步进运行时的负载能力。
启动矩一频特性空载时步进电动机由静止突然启动，并不失步地进入稳速运行所允许的最高频率称为最高启动频率。
启动频率与负载转矩有关。
运行矩频特性步进电动机连续运行时所能接受的最高频率称为最高工作频率，它与步距角一起决定执行部件的最大运行速度。
最大相电压和最大相电流分别是指步进电动机每相绕组所允许施加的最大电源电压和流过的最大电流。
3. 应包括系统功能、性能指标、使用条件、经济效益。
一、名词解释(每小题2分，共10分)1、线性度2、伺服控制系统3、三相六拍通电方式4、传感器5、系统精度二、填空题（每小题2分，共20分)1、计算机在控制中的应用方式主要有_____________________________。
2. 滚珠丝杆螺母副结构有两类：_____________________________。
3、应用于工业控制的计算机主要有______________________________等类型。
4. 机电一体化系统，设计指标和评价标准应包括________________________________。
5、可编程控制器主要由_____________________________等其它辅助模块组成。
6. 顺序控制系统是按照预先规定的次序完成一系列操作的系统，顺序控制器通常用_______________________________________________________。
7、现在常用的总线工控制机有________ 、PC总线工业控制机和CAN总线工业控制机等。
8、隔离放大器中采用的耦合方式主要有两种_____________________________。
9. 某光栅的条纹密度是50条/mm，光栅条纹间的夹角θ=0.001孤度，则莫尔条纹的宽度是_______________________。
10. 采样/保持器在保持阶段相当于一个“_____________________________”。
三、选择题（每小题2分，共10分）1.一个典型的机电一体化系统，应包含以下几个基本要素：A 机械本体B 动力与驱动部分C 执行机构 D. 控制及信息处理部分2、机电一体化系统（产品）开发的类型A 开发性设计B 适应性设计C 变参数设计D 其它3、机电一体化系统（产品）设计方案的常用方法A 取代法B 整体设计法C组合法D其它。
4、机电一体化的高性能化一般包含A高速化B高精度C高效率D高可靠性。
5、抑制干扰的措施很多，主要包括A屏蔽B隔离C滤波D接地和软件处理等方法四、判断题（每小题2分，共10分)1、变流器中开关器件的开关特性决定了控制电路的功率、响应速度、频带宽度、可靠性和等指标。
（）2、伺服控制系统的比较环节是将输入的指令信号与系统的反馈信号进行比较，以获得输出与输入间的偏差信号。
（? ）3、感应同步器是一种应用电磁感应原理制造的高精度检测元件，有直线和圆盘式两种，分别用作检测直线位移和转角。
（）4、数字式位移传感器有光栅、磁栅、感应同步器等，它们的共同特点是利用自身的物理特征，制成直线型和圆形结构的位移传感器，输出信号都是脉冲信号，每一个脉冲代表输入的位移当量，通过计数脉冲就可以统计位移的尺寸。
（? ）5、FMC控制系统一般分二级，分别是单元控制级和设备控制级。
（）五、问答题（每小题10分，共30分)1、计算机控制系统中，如何用软件进行干扰的防护。
2、滚珠丝杠副的轴向间隙对系统有何影响？如何处理？六、综合应用题(每小题10分，共20分)2. 光栅传感器，刻线数为100线/mm，设细分时测得莫尔条纹数为400，试计算光栅位移是多少毫米？若经四倍细分后，记数脉冲仍为400，则光栅此时的位移是多少？测量分辨率是多少？一、名词解释(每小题2分，共10分)1、所谓传感器的线性度就是其输出量与输入量之间的实际关系曲线偏离直线的程度。
又称为非线性误差。
2、一种能够跟踪输入的指令信号进行动作，从而获得精确的位置、速度及动力输出的自动控制系统。
3、如果步进电动机通电循环的各拍中交替出现单、双相通电状态，这种通电方式称为单双相轮流通电方式。
如A→AB→B→BC→C →CA→…4、是一种以一定的精确度把被测量转换为与之有确定对应关系的，便于应用的某种物理量的测量装置。
5、指输出量复现输入信号要求的精确程度；二、填空题（每小题2分，共20分)1、操作指导控制系统分级计算机控制系统监督计算机控制系统（SCC）直接数字控制系统2. 外循环插管式内循环反向器式3、单片机PLC 总线工控机 4. 性能指标系统功能使用条件经济效益。
5、CPU 存储器接口模块 6. PLC 7、STD总线工业控制机8、变压器隔离光电隔离9. 20mm10. 模拟信号存储器三、选择题（每小题2分，共10分）1. A B C D 2、A B C 3、A B C D 4、A B C D 5、A B C D四、判断题（每小题2分，共10分)1、（√）2、（√）3、（√）4、（√）5、（√）五、问答题（每小题10分，共30分)1、软件滤波用软件来识别有用信号和干扰信号，并滤除干扰信号的方法，称为软件滤波软件“陷井”软件“看门狗”（WATCHDOG）就是用硬件（或软件）的办法要求使用监控定时器定时检查某段程序或接口，当超过一定时间系统没有检查这段程序或接口时，可以认定系统运行出错（干扰发生），可通过软件进行系统复位或按事先预定方式运行。
2、如果滚珠螺旋副中有轴向间隙或在载荷作用下滚珠与滚道接触处有弹性变形，则当螺杆反向转动时，将产生空回误差。
为了消除空回误差，在螺杆上装配两个螺母1和2，调整两个螺母的轴向位置，使两个螺母中的滚珠在承受载荷之前就以一定的压力分别压向螺杆螺纹滚道相反的侧面，使其产生一定的变形，从而消除了轴向间隙，也提高了轴向刚度。
常用的调整预紧方法有下列三种。
垫片调隙式螺纹调隙式齿差调隙式。
六、综合应用题(每小题10分，共20分)1 光栅此时的位移细分前4mm, 细分后1mm测量分辨率:细分前0.01 mm/线细分后:0.025一、名词解释(每小题2分，共10分)1.机电一体化2自动控制 3.开环控制系统 4.逆变器二判断题(每空1分，共10分)1. 直线运动导轨是用来支承和引导运动部件按给定的方向作往复直线运动。
