二次结构电气配管及预埋技术交底
二次结构电气配管及预埋技术交底
二次结构电气配管及预埋技术交底一、暗管敷设1、定位弹线1根据设计图纸要求,核对各种线盒的标高、坐标的排列有无矛盾,核对后在施工的墙上确定出开关盒、插座盒及配电箱位置进行画线定点位;2根据土建的水平线标高为500mm,用激光水平仪定出箱盒底标高水平线;按定好的水平线用小线和水平尺测量出盒、箱的准确位置及根据盒、箱宽高各加50mm并标出尺寸画好线;注意标高定位时要考虑底盒与面板之间误差3然后根据规范要求,用长直尺画出垂直管路线,线槽尺寸：砌体墙槽深度≤ｄｎ＋20mm,墙槽宽度≤ｄｎ＋60mm;例：一根钢管Ф15的电线管开槽的宽度为60mm,双管开槽为90mm,多根并排敷设管与管之间间距为15mm;2、墙体开槽：1砌体墙面电线管应机械开槽与开洞,经切割机切割线槽后用錾子沿槽内边进行剔槽；墙槽用水泥砂浆填补密实,且与砌体墙平;线槽尺寸：砌体墙槽深度≤ｄｎ＋20mm,墙槽宽度≤ｄｎ＋60mm;2砌体沟槽只能竖向或斜向开槽,严禁水平开槽,尽量保证直线时每一线盒安装位置居中,确保工艺美观；线盒、箱体安装位置留置孔间不能过大,以免造成二次补洞工程量增加;3砌体门洞过梁影响管线敷设,梁柱因预留配管位置偏移,严格按要求处理不得影响结构,在砼保护层20-30mm内妥善处理到位;4按弹出的水平线及画好的箱盒线,复核对照设计图中盒、箱的准确位置,校对无误后进行机械切割,然后剔洞;3、管路敷设：1煨弯：一般管径为20mm及其以下时,用手板煨管器;先将管子插入煨管器,逐步煨出所需弯度; 管径为25mm及其以上时,使用液压煨管器,即煨先将管子放入模具,然后扳动煨管器,煨出所需弯度;2切管：常用钢锯、割管器、无齿锯、砂轮锯进行切管,将需要切断的管子长度量准确,放在钳口内卡牢固,断口处平齐不歪斜,管口刮铣光滑,无毛刺,管内铁屑除净;3敷设管路时,应尽量减少弯曲,暗设钢管的连接采用钢套管电弧焊连接;套管的长度不小于管外径的3倍,套管周圈密封焊接,套管焊接固定,焊渣清除干净;每隔1m距离应有一个固定点,在距两端300～500mm处各加一个固定点;在管路外侧钉上钉子,并用铅丝将管子绑牢,成排管子敷设间距应保持在15mm以上;4管口入盒、箱,暗配管用跨接地线焊接固定在盒棱边上,严禁管口与敲落孔焊接,管进盒、箱, 一管一孔,不得开长孔;管口进入盒箱内应小于5mm;两根以上管入盒、箱要长短一致,间距均匀,排列整齐;5管口入箱必须做到一管一孔,不得开长孔;管口进入盒箱内应小于5mm;箱内长短一致,管后皮距箱底10-15mm,间距均匀,排列整齐,管与箱体的跨接线应焊接到箱体的专用接地板上;6进入落地式配电箱的管路,排列应整齐,管口应高出基础面50-80mm;7埋入地下的管线应做到内侧刷防锈漆外侧一布二油,即外侧应先刷一道防腐油,然后缠一层玻璃丝布,最后再刷一道防腐油;8埋入地下的电线管路不宜穿过设备基础;9跨接地线连接,跨接地线两端焊接面不得小于该跨接线截面的6倍;焊缝均匀牢固,焊接处要清除药皮,刷防腐漆;4、固定盒、箱：1按弹出的水平线,复核对照设计图找出盒、箱的准确位置,正确无误后,先用水把洞内四壁浇湿,并将洞中杂物清理干净;依照管路的走向敲掉盒子的敲落孔,再用强度等级不小于M10水泥砂浆填入洞内将盒、箱稳端正,2盒、箱固定应平正牢固、灰浆饱满无空鼓现象,收口平整,纵横座标准确;3所有开关、插座及箱盒出墙面10mm保持一致,且所有的预留箱盒四周无缝隙,安装牢固,面光滑整洁,无碎裂、划伤;4强、弱电插座之间盒边与盒边间距统一设置为50mm,暗装配电箱高度统一距地14200mm,明装配电箱后面的倒线箱高度统一距地1220mm,地面插座高度统一距地310mm,开关高度统一距地1410mm,距门边统一间距180mm,空调插座、热水器高度统一距地2310mm,烘手器高度统一距地1410mm5卫生间设有局部等电位盒,卫生间插座如有PE线引入,PE线要与LEB箱连接,需预留相应的线管到LEB箱5、管槽的修补：管槽在修补前应对管路开槽部位进行浇水湿润,然后采用强度等级不小于M10的水泥沙浆抹面修补至管面平第一遍,强度达到后再浇水湿润,最用等级不小于M10的水泥沙浆抹面保护至墙面平,保护层厚度大于15mm,且修补完成的沙浆饱满平整;二、成品保护1、剔槽不得过大、过深或过宽;预制梁柱和预应力楼板均不得随意剔槽打洞;混凝土楼板,墙等均不得私自断筋;2、箱盒固定和修补完成,对箱盒内部用泡沫再次封堵,确保箱盒的净洁及防止箱盒内的管线堵塞;3、敷设管路时,保持墙面、顶棚、地面的清洁完整;4、施工用高凳时,不得碰撞墙、角、门、窗；不得靠墙面立高凳;5、搬运物件及设备时,不得砸伤管路及盒、箱;三、应注意的质量问题1、煨弯处出现凹扁过大或弯曲半径不够倍数的现象;其原因及解决办法有：2、使用手扳煨管器时,移动要适度,用力不要过猛;3、使用油压煨管器或煨管机时,模具要配套,管子的焊缝应在正反面;4、暗配管路弯曲过多,敷设管路时,应按设计图要求及现场情况,沿最近的路线敷设,不绕行弯曲处可明显减少;5、预埋盒、箱、支架、吊杆歪斜,或者盒、箱里进外出严重,应根据具体情况进行修复;6、剔注盒、箱出现空、收口不好,应在稳注盒、箱时,其周围灌满灰浆,盒、箱口应及时收好后再穿线上器具;7、预留管口的位置不准确;配管时未按设计图要求,找出轴线尺寸位置,造成定位不准;应根据设计图要求进行修复;8、电线管在焊跨接地线时,将管焊漏,焊接不牢、漏焊、焊接面不够倍数,主要是操作者责任心不强,或者技术水平太低,应加强操作者责任心和技术教育、严格按照规范要求进行焊接;9、暗配管路堵塞,配管后应及时扫管,发现堵管及时修复;配管后应及时加管堵把管口堵严实;10、管口不平齐有毛刺,断管后未及时铣口,应用锉把管口锉平齐,去掉毛刺再配管;11、焊口不严,应将焊口焊严,受到破坏时及时补刷防锈漆;。
二次结构电气配管技术交底
2、当做分项工程施工技术交底时，应填写"分项工程名称"栏，其他技术交底可不填写。
2、当做分项工程施工技术交底时，应填写"分项工程名称"栏，其他技术交底可不填写。
2、当做分项工程施工技术交底时，应填写"分项工程名称"栏，其他技术交底可不填写。
2、当做分项工程施工技术交底时，应填写"分项工程名称"栏，其他技术交底可不填写。
2、当做分项工程施工技术交底时，应填写"分项工程名称"栏，其他技术交底可不填写。
2、当做分项工程施工技术交底时，应填写"分项工程名称"栏，其他技术交底可不填写。
2、当做分项工程施工技术交底时，应填写"分项工程名称"栏，其他技术交底可不填写。
2、当做分项工程施工技术交底时，应填写"分项工程名称"栏，其他技术交底可不填写。
2、当做分项工程施工技术交底时，应填写"分项工程名称"栏，其他技术交底可不填写。
2、当做分项工程施工技术交底时，应填写"分项工程名称"栏，其他技术交底可不填写。
2、当做分项工程施工技术交底时，应填写"分项工程名称"栏，其他技术交底可不填写。
2、当做分项工程施工技术交底时，应填写"分项工程名称"栏，其他技术交底可不填写。
2、当做分项工程施工技术交底时，应填写"分项工程名称"栏，其他技术交底可不填写。
2、当做分项工程施工技术交底时，应填写"分项工程名称"栏，其他技术交底可不填写。
2、当做分项工程施工技术交底时，应填写"分项工程名称"栏，其他技术交底可不填写。
2、当做分项工程施工技术交底时，应填写"分项工程名称"栏，其他技术交底可不填写。
2、当做分项工程施工技术交底时，应填写"分项工程名称"栏，其他技术交底可不填写。
三、二次结构配管合及箱洞预留技术交底
表C2-1
编号
工程名称
交底日期
2011-3-1
施工单位
分项工程名称
二次ቤተ መጻሕፍቲ ባይዱ构配管、合
及箱洞预留
交底提要
配电箱洞预留及二次结构配管、合
一、施工准备
首先熟悉图纸，了解每一个部位的施工做法以及电气设备安装的位置标高等。
二、材料要求
钢管壁厚、焊缝均匀；无劈裂、砂眼、棱刺等现象。PVC管内外光滑，无针孔、气泡，内外径符合国家统一标准，壁厚均匀一致。接线盒镀锌层完整无损，无脱落现象；盒口端正不扭曲变形。JDG钢管外观检查内外应镀锌完整。
7、变形缝的处理：在变形缝的两侧各顶埋一个接线箱,在变形缝的一侧把短管的一端用根母和锁母固定在箱底部,在另一侧的接线箱底部的垂直方向开长孔,其孔径长宽尺寸不小于管直径的2倍,在变形缝两侧的钢管及接线箱上焊接补偿跨接地线。
8、管路的防腐埋入砌体的钢管内外壁必须做防腐处理,一般先做管内壁防腐,可采用灌防锈漆的办法,做好内壁防腐的钢管要注意保持通风干燥,以保证防锈漆干透。外壁防腐采取刷防锈漆的办法。
1、其他工种不得敲打或弯折电线管路,管路敷设完成后,要及时套好管堵,其他工种不得随意拆除。
2、接线箱做好后要及时封堵,以免造成污染和堵管。
3、砌筑墙体内配管严禁用锤子直接敲砸。以免破坏墙体的整体结构。
4、电工作业时注意不要破坏其他专业的成品。
审核人
交底人
接受交底人
1、本表由施工单位填写，交底单位与接受交底单位各存一份。
三、主要机具
铅笔、钢卷尺、手锤、錾子、钢锯、锯条、半圆锉、剪管器、压力案子、套丝板、套丝机、工
具袋、电工常用工具等。
四、作业条件
1、土建每层及每个房间标高线和控制线已弹好。
二次结构电气配管技术交底
交底内容：进出本工程的钢管均采用热镀锌钢管。
操作流程一、施工准备（一）材料要求1 镀锌钢管壁厚均匀，焊缝均匀，无劈裂、砂眼、棱刺和凹扁现象。
镀锌管外表层完整，无剥落现象，并具有产品材质单和合格证。
2 管箍使用通丝管箍。
丝扣清晰不乱扣，镀锌层完整无剥落，无劈裂，两端光滑无毛刺，并有产品合格证。
3 锁紧螺母(根母)外形完好无损，丝扣清晰，并有产品合格证。
4 铁制灯头盒、开关盒、接线盒等，金属板厚度应不小于1．2mm，镀锌层无剥落，无变形开焊，敲落孔完整无缺，面板安装孔与地线焊接脚齐全，并有产品合格证。
并有CCC认证。
5 面板、盖板的规格、高与宽、安装孔距应与所用盒配套，外形完整无损，板面颜色均匀一致，并有产品合格证。
6 圆钢、扁钢、角钢等材质应符合国家有关规范要求，镀锌层完整无损，并有产品合格证。
7 螺栓、螺丝、胀管螺栓、螺母、垫圈等应采用镀锌件。
8 其它材料(如铅丝、电焊条、防锈漆、水泥、机油等)无过期变质现象。
（二）主要机具：1 弯管器、液压弯管器、液压开孔器、压力案子、套丝板、套管机。
2 手锤、錾子、钢锯、扁锉、半圆锉、圆锉、活扳子、鱼尾钳。
3 铅笔、皮尺、水平尺、线坠，灰铲、灰桶、水壶、油桶、油刷、粉线袋等。
4 手电钻、台钻、钻头、射钉枪、拉铆枪、绝缘手套、工具袋、工具箱、高凳等。
（三）作业条件：1）暗管敷设：1 各层水平线和墙厚度线弹好，配合土建施工。
2 现浇混凝土板内配管，在底层钢筋绑扎完后，上层钢筋未绑扎前，根据施工图尺寸位置配合土建施工。
3 随墙(砌体)配合施工立管。
4 随大模板现浇混凝土墙配管，土建钢筋网片绑扎完毕，按墙体线配管。
2）明管敷设：1 配合土建结构安装好预埋件。
2 配合土建内装修油漆，涂料完成后进行明配管。
3）吊顶内管路敷设：1 结构施工时，配合土建安装好预埋件。
2 内部装修施工时，配合土建做好吊顶灯位及电气器具位置翻样图，并在顶板标出实际位置。
二、操作工艺（一）暗管敷设基本要求1 敷设于多尘和潮湿场所的电线管路，管口、管子连接处均应作密封处理。
电气二次预埋配管技术交底
4.高处作业必须系好安全带，穿防滑鞋，保证人身安全；
5.要保持楼层作业面干净整洁，施工过程产生的垃圾要及时清理；
6.不得违章操作，严禁野蛮施工；
7.对楼层内清理的材料能二次利用的要重新利用，不得随意丢弃；
8.焊口刷漆时，要采用防护措施，防止油漆滴在地上，污染环境，废弃的毛刷、漆桶等要用回收集中堆放；
四、成品保护
1.非专业人员不得敲打或弯折电线导管，导管敷设完成后，要及时套好管堵，不得随意拆除。
2.在砌体砌筑时，不得踩踏电线导管，砌体砌筑后其他工种不得碰撞或弯折电线管路。
六、安全文明施工及环境
1.参加施工人员必须进行安全技术交底，并签字；
2.砂轮锯下料时，必须戴防护眼镜，砂轮锯前方不准朝向路口或行人；
技术交底记录
C2-3
工程名称
天庆·蓝色港湾
交底日期
2018 年 9 月24日
施工单位
兰州二建集团建友工程有限公司
分项工程名称
电气配管 (砌体二次预埋）
交底摘要
页 数
共 3 页，第 2 页
交底内容：
4.敷设管路
砌体到预留洞位置时及时让瓦工预留洞口，管路应敷设在墙体中间位置。敷设管路过程若发现有导管超出墙体时，要将其扳正，但要注意不能用力过猛，避免造成管路折断或变形。若根部超出墙体距离较大，必须进行剔凿，然后重新接管，保证管路位置准确，并且管路的保护层厚度要符合规范要求。敷设管路时容易出现的质量问题要及时整改，尽量避免常见问题的频繁出现。
技术交底记录
C2-3
工程名称
天庆·蓝色港湾
交底日期
2019 年 9 月24日
施工单位
兰州二建集团建友工程有限公司
二次配管技术交底
6、箱、盒接管时，先将洞内杂物清理干净，依照管路的走向敲掉盒子的敲落孔，用不低于M10的水泥沙浆填入洞内将盒、箱稳端正，待水泥沙浆凝固后，再接短管入箱、盒。
9、如若配电箱或弱电箱箱壳为成品开通长孔洞时，管口进箱必须排列整齐，将管口切至与箱壳齐平管口封堵严实，导管周围用砂浆填实，再需从别处尽管必须采用开孔器开出与管径相配套孔，线管加锁母进箱壳
10、配电箱及接线盒安装盒口或箱口应高出土建未抹灰墙面1.5公分，待土建抹灰后与墙面找平，剪力墙上盒口进墙尺寸在2公分以内提前修好盒口，待土建抹灰后找齐；进墙深度超过2公分时必须加装套盒。
7、剔槽前应先确定位置、弹线，使用切割机切槽。剔槽不易过大、过深或过宽。混凝土墙、板、柱、梁等不得随意打洞，不得随意断筋。墙体上禁止水平剔槽。槽内线管之间必须留有间距，不得紧靠在一起。墙内管线敷设切割剔槽的宽度应不大于管外径的15mm，槽深不小于管外径15mm，管外侧保护层厚度不应小于15mm，接好盒（箱）管路后用不小于M10的水泥沙浆进行填充，抹面保护（注：封堵线槽前应先用水浇淋线槽）。
技术负责人：
年月日
交底人：
年月日
接受人：
年月日

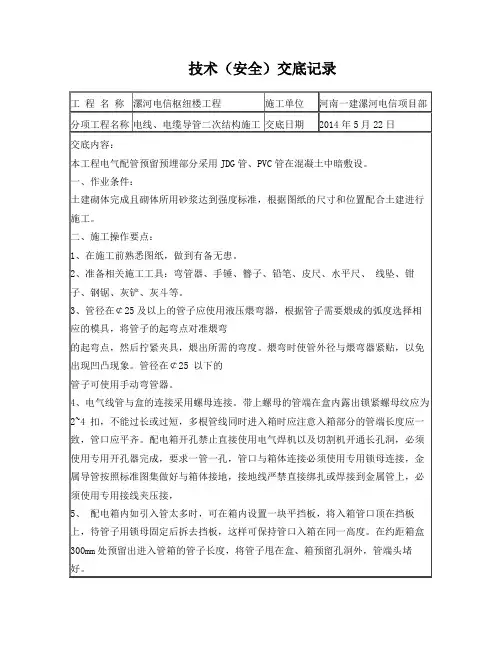

技术（安全）交底记录
工程名称
日照安泰水晶城32#-37#楼工程
施工单位
中建八局第一
建设有限公司
分项工程名称
电线、电缆导管二次结构施工
交底日期
2010年12月7日
交底内容：
8、敷设在多尘或潮湿场所的电线保护管口及其连接处均应密封，金属的导管及线槽必须接地或接零可靠
二次结构电气配管及预埋技术交底
二次结构电气配管及预埋技术交底一、暗管敷设1、定位弹线（1）根据设计图纸要求，核对各种线盒的标高、坐标的排列有无矛盾，核对后在施工的墙上确定出开关盒、插座盒及配电箱位置进行画线定点位。
（2）根据土建的水平线（标高为500mm），用激光水平仪定出箱盒底标高水平线。
按定好的水平线（3，墙槽，多根（1）水60mm。
（2（3（4(1)?度。
管径为25mm及其以上时，使用液压煨管器，即煨先将管子放入模具，然后扳动煨管器，煨出所需弯度。
(2)?切管：常用钢锯、割管器、无齿锯、砂轮锯进行切管，将需要切断的管子长度量准确，放在钳口内卡牢固，断口处平齐不歪斜，管口刮铣光滑，无毛刺，管内铁屑除净。
（3）敷设管路时，应尽量减少弯曲，暗设钢管的连接采用钢套管电弧焊连接。
套管的长度不小于管外径的3倍，套管周圈密封焊接，套管焊接固定，焊渣清除干净。
每隔1m距离应有一个固定点，在距两端300～500mm处各加一个固定点。
在管路外侧钉上钉子，并用铅丝将管子绑牢，成排管子敷设间距应保持在15mm以上。
（4）管口入盒、箱，暗配管用跨接地线焊接固定在盒棱边上，严禁管口与敲落孔焊接，管进盒、箱，一管一孔，不得开长孔。
管口进入盒箱内应小于5mm。
两根以上管入盒、箱要长短一致，间距均匀，排列整齐。
（5）管口入箱必须做到一管一孔，不得开长孔。
管口进入盒箱内应小于5mm。
箱内长短一致，管后皮距箱底10-15mm，间距均匀，排列整齐，管与箱体的跨接线应焊接到箱体的专用接地板上。
（6）进入落地式配电箱的管路，排列应整齐，管口应高出基础面50-80mm。
（7（94（1浇M10水（3（4），明1410mm（5线管到LEB箱5、管槽的修补：管槽在修补前应对管路开槽部位进行浇水湿润，然后采用强度等级不小于M10的水泥沙浆抹面修补至管面平第一遍，强度达到后再浇水湿润，最用等级不小于M10的水泥沙浆抹面保护至墙面平，保护层厚度大于15mm，且修补完成的沙浆饱满平整。
电气二次结构预埋技术交底大全
9．土建二次结构砌墙、打灰、吊模、回填时，必须安排人员进行配合，不允许其他单位作业破坏我方的工作成果；
二、施工准备：
1、材料要求：
1.1凡所使用的管材，箱，盒都要有检定检验报告单和产品出厂合格证。
3.4.2.2剔洞稳埋盒、箱，再接短管：
按弹出的水平线，对照设计图找出盒、箱的准确位置，然后剔洞，所踢孔洞应比盒、箱稍大一些。洞剔好后，先用水把洞四壁浇湿，并将洞中杂物清理干净。依照管路的走向敲掉盒子的敲落孔，再用高标号水泥砂浆填入洞将盒、箱稳端正，待水泥砂浆凝固后，再接短管入盒、箱。
3.4.2.3顶板稳埋灯头盒：
2.2根据设计图灯位尺寸要求，标注出灯头盒的准确尺寸位置，左右不能有偏离现象。
2.3各种隔墙剔槽稳埋开关盒弹线。根据设计图要求，在墙上需要稳埋开关盒的位置，确定出开关盒准确尺寸位置，除墙体特殊情况外（不能满足开关盒的安装尺寸及门后位置处），开关盒距口边尺寸为150㎜。盒口底边距地1.30m，箱盒稳固后不能有歪斜现象，盒口要与墙面一平，不能有凹凸现象。
隔墙板稳埋开关盒、插座盒。剔槽前应在槽两边先弹线在用切割锯1.5倍管外径为宜，再用錾子沿槽边进行剔槽。剔槽后应先稳埋盒，再接管，管路每隔1m左右用镀锌铁丝固定好管路，最后抹灰并抹平齐。
3.5管路：
3.5.1管路连接：
3.5.1.1PVC管路连接使用套箍连接（包括端接头接管）。用小刷子沾配套供应的塑料管粘接剂，均匀涂抹在管外壁上，将管子插入套箍；管口应到位。粘接剂性能要求粘接后1min不移位，粘性保持时间长，并具有防水性。
3.5.1.2管路垂直或水平敷设时，每隔1m距离应有一个固定点，在弯曲部位应以圆弧中心点为始点距两端300～500mm处各加一个固定点。
二次结构配管技术交底
1、材料要求：本工程使用的焊接钢管有：SC20（27）、SC25(34）、SC32(43）、 SC40（48）SC50（60）(括号为钢管外径,单位:mm）。
1.1、钢管壁厚均匀,焊缝均匀，无劈裂、砂眼、棱刺和凹扁现象，镀锌管外表层完整，镀锌层无剥落现象,并有产品合格证、质量检验报告、原材材质证明。
1。
2、焊接套管、管箍、锁紧螺母（根母）用于管与管、管与盒连接。
套管、管箍的长度不小于线管外径的2.2倍，镀锌层完整无剥落，无劈裂两端光滑无毛刺.根母外形完好，丝扣清晰,有产品合格证。
1.3、铁制灯头盒（T4系列)、接线盒（86H50、86H60）等，盒板厚度应符合华北标办图集要求，镀锌层无剥落,无变形开焊,敲落孔完整无损，面板安装孔与地线焊接脚齐全，并有产品合格证、质量检验报告 3C认证书。
1.4、地线:焊接钢管与盒采用φ6、φ8、φ10圆钢作为跨接地线，镀锌管与管箍盒跨接地线使用不小于4mm²铜芯导线、专用接地卡做跨接地线。
1。
5、圆钢、镀锌扁钢、角钢等材质应符合国家有关规范要求，镀锌层无损，并有产品合格证。
1.6、螺丝、螺栓、胀管、螺母、垫圈等应采用镀锌件.1。
7、楼里所用焊接钢管使用前必须用螺纹钢筋进行管内拉毛处理，方可使用。
1.8、其它材料：铅丝、电焊条、防锈漆、水泥、机油等,无过期变质现象。
2、主要机具：2.1、煨管器、液压煨管器,压力案子、套丝机、套管机。
2。
2、手锤、錾子、钢锯、扁锉、圆锉、活板子、鱼尾钳.2.3、铅笔、皮尺、水平尺、线坠、油桶、油刷粉线袋.2。
4、切割机、电焊机、手电钻、台钻、钻头、绝缘手套、工具袋、工具箱、高凳等。
3、作业条件：3.1、各层水平标高线和墙厚度线弹好配合土建施工.3.2、二次现浇混凝土暗柱配管,土建钢筋绑扎完毕，并验收合格后，按墙体线配管.4、操作工艺4.1、工艺流程：二次结构管路敷设：测定管盒位置→管盒预制加工→管路敷设（管路、管盒连接）→跨接地线回填土内管路敷设：测定管盒位置→管盒预制加工→管路敷设(管路、管盒连接）→跨接地线→防腐处理4。
二次结构电气配管及预埋技术交底
二次结构电气配管及预埋技术交底This model paper was revised by the Standardization Office on December 10, 2020二次结构电气配管及预埋技术交底一、暗管敷设1、定位弹线（1）根据设计图纸要求，核对各种线盒的标高、坐标的排列有无矛盾，核对后在施工的墙上确定出开关盒、插座盒及配电箱位置进行画线定点位。
（2）根据土建的水平线（标高为500mm），用激光水平仪定出箱盒底标高水平线。
按定好的水平线用小线和水平尺测量出盒、箱的准确位置及根据盒、箱宽高各加50mm并标出尺寸画好线。
（注意标高定位时要考虑底盒与面板之间误差）（3）然后根据规范要求，用长直尺画出垂直管路线，线槽尺寸：砌体墙槽深度≤ｄｎ＋20mm，墙槽宽度≤ｄｎ＋60mm。
（例：一根钢管Ф15的电线管开槽的宽度为60mm，双管开槽为90mm，多根并排敷设管与管之间间距为15mm。
）2、墙体开槽：（1）砌体墙面电线管应机械开槽与开洞，经切割机切割线槽后用錾子沿槽内边进行剔槽；墙槽用水泥砂浆填补密实，且与砌体墙平。
线槽尺寸：砌体墙槽深度≤ｄｎ＋20mm，墙槽宽度≤ｄｎ＋60mm。
（2）砌体沟槽只能竖向或斜向开槽，严禁水平开槽，尽量保证直线时每一线盒安装位置居中，确保工艺美观；线盒、箱体安装位置留置孔间不能过大，以免造成二次补洞工程量增加。
（3）砌体门洞过梁影响管线敷设，梁柱因预留配管位置偏移，严格按要求处理不得影响结构，在砼保护层20-30mm内妥善处理到位。
（4）按弹出的水平线及画好的箱盒线，复核对照设计图中盒、箱的准确位置，校对无误后进行机械切割，然后剔洞。
3、管路敷设：(1)煨弯：一般管径为20mm及其以下时，用手板煨管器。
先将管子插入煨管器，逐步煨出所需弯度。
管径为25mm及其以上时，使用液压煨管器，即煨先将管子放入模具，然后扳动煨管器，煨出所需弯度。
(2)切管：常用钢锯、割管器、无齿锯、砂轮锯进行切管，将需要切断的管子长度量准确，放在钳口内卡牢固，断口处平齐不歪斜，管口刮铣光滑，无毛刺，管内铁屑除净。
电气二次结构预埋技术交底大全
电毛二次结构预煙枝术交底交底家：—■说明剔槽林洞肘，不要用力过猛，以免凌成塢面周的玻碎。
洞D不易剔得过大、1-2 管里外应光滑，无&稷.叨陷.针孔.毛泡；外徑尺寸符合国家统一标准，管壁厚度应均匀一致，紧龙无直管接头、虑型轅母嶺头、全厲线管等应配套使用。
1.3所有灯头盒，开关盒、接统盒，均应外观整齐，开孔齐全，无劈裂根坏等现象。
2.主要机具：铅笔.小线^ 水平管。
手坂弯管彖.液压开孔各、砂轮锯.无齿锯、台钻.手电砧.削锤.削焊机.毛焊工具.手锤.藝子.钢锯.锯条.弯管弹赞。
专用搬手. 钢锯.切割机.半倒輕.手锤.鬆子.鮎头.卷尺.线坠.钳子等。
三、作业条件：3.1配合土建二次结构砌堆过程中，根据设计图要求预埋盒体及•管路的配合工作。
3.2土建塢体砌筑施工免成后，根据电毛设计图纸要求，参照土建堆上弹出的水平线，安装管路和盒俞。
咏捺作工艺：1.工艺流程:2.弹线主佞:2.1根据役计图要求，＞4二次结构堆等戍.根据土建堆上的水平线症霜，盒底边.弹岀准确水平线，然后确定盒、俞住置进行走住，按水平线用小线和水平尺测量出盒，俞准确佞置并标岀尺寸标注。
2.2抿据设计图灯住尺寸要求，标注岀灯头盒的准确尺寸伐置，左右不能有偏富现象。
2-3 各科隔塢剔槽稔埋开关盒暉线。
根据段计图要求，在堆上需要魏埋开关食的佞置，确定出开关盒准确尺寸住置，徐堆体特珠恃况外（不能满足开关盒的安裝尺寸及门后佞置处丿，开关盒距d边尺寸为170mm。
盒d底边距地1.31m,编盒稔固后不能有歪斜现象，盒d要与堆面一平，不能有凹岛现象。
点距两端300〜500mm处各加一个固也占、。
3.5.1.3•管进盒、编，一管一孔，先接端接头然.后用嶺母固龙A盒.俞上，在管孔上用•管堵堵好管D ,最后用据沬堵好线盒淮.用胶带将盒子封好。
3.5.1.4JDG管入俞、盒应采用爪更螺纹管接头。
使用专用扳子锁紧，虑型根母护堵要良好，使金厲俞、盒达到导电接地的要求。
二次结构电气配管敷设技术交底
一、施工准备1、人员：每组熟练切割操作工2人，电工1人，经培训合格持证上岗；2、机具：弯管弹簧、铁锤、凿子、钢锯、墨斗；3、材料：电线钢管、PVC塑料管、86铁（塑料）盒、；4、技术准备：认真熟悉设计图纸、图纸会审纪要及有关设计变更；5、现场准备：楼层墙体砌筑及构造柱浇捣完并到达相应的强度要求;二、操作工艺弹线定位：根据设计图要求，在砖墙、大模板混凝土墙、滑模板混凝土墙、木模板混凝土墙、组合钢模板混凝土墙等处，确定盒、箱位置进行弹线定位，按弹出的水平线用小线和水平尺测量出盒，箱准确位置并标出尺寸。
根据设计图灯位要求，现浇混凝土楼板，进行测量后，标注出灯头盒的准确位置尺寸。
各种隔墙剔槽稳埋开关盒弹线。
根据设计图要求，在砖墙，需要稳埋开关盒的位置，进行测量确定开关盒准确位置尺寸。
加工管弯：预制管弯可采用冷煨法和热煨法。
2. 3. 2冷煨法：管径在25mm及其以下可以用冷煨法。
断管：小管径可使用剪管器，大管径可使用钢锯断管，断口应理平，铢光。
2. 3. 2. 2用膝盖煨弯：将弯管弹簧（简称弯簧插入PVC管内需要煨弯处，两手抓牢管子两头, 顶在膝盖上用手扳，逐步煨出所需弯度，然后，抽出弯簧（当弯曲较长的管子时，可将弯簧用镀锌铁丝拴牢，以便拉出弯簧）。
2. 3. 2. 3使用手扳弯管器煨弯，将管子插入配套的弯管器，手板一次煨出所需弯度。
2. 3. 3热煨法：用电炉子、热风机等加热均匀，烘烤管子煨弯处，待管子被加热到可随意弯曲时，立即将管子放在木板上，固定管子一头，逐步煨出所需管弯度，并用湿布抹擦使弯曲部位冷却定型，然后抽出弯簧。
不得因煨弯使管出现烤伤、变色、破裂等现象。
稳埋盒、箱：盒、箱固定应平正牢固、灰浆饱满，收口平整，纵横座标准确，符合设计图和施工验收标准规定。
砖墙稳埋盒、箱：预留盒、箱孔洞：根据设计图规定的盒、箱预留具体位置，随土建砌体电工配合施工，在约300mm 处预留出进入盒、箱的管子长度，将管子甩在盒、箱预留孔外，管端头堵好，等待最后一管一孔地进入盒、箱稳埋完毕。
二次结构电气配管技术交底
技术交底记录编号002表C2-1工程名称研发中心交底日期2012-2-18施工单位北京诚通新新建设有限公司分项工程名称配管交底提要电气配管技术要求交底内容：一、主要机具及材料SC150～SC15镀锌钢管、JDG32-JDG20电线管、盒尺、电焊机、煨管器、手锤线坠、圆锉、钢锯等。
二、作业条件（一）暗配管1、各层水平线和箱体厚度线弹好，配合土建施工。
2、现浇混凝土配管，在底板筋绑扎完成后，上层钢筋未盖之前，根据图纸要求配合土建施工。
3、墙体：随墙体砌筑配合土建施工立管。
（二）明配管1、结构施工时，配合土建安装好预埋件。
2、根据实际位置在钢梁、C型钢上焊好吊杆。
三、操作工艺1、钢管进入施工现场后应除锈，内外刷防锈漆（敷设在混凝土中的管外壁不刷防锈漆），埋入土层中的管材做三油两布（三遍沥青有两层玻璃丝布）处理。
2、加工制作：根据图纸要求把做好防腐的管材进行加工，SC150、SC100、SC125、SC80进户管根剧所需长度锯好，采用1CM钢板根据管径开孔，管距15CM；管边距铁板边10CM，根据板墙厚度进户管长度将管穿入已加工好的铁板孔洞进行满焊。
无夹渣气泡。
焊好后把钢管内壁清理干净，重新做防腐处理。
钢管弯曲制作采用冷煨法进行加工，SC100-SC32的钢管使用液压弯管器煨管，即将钢管放入相应模具中，然后启动液压弯管器煨出相应弯度。
SC25-SC15、JDG32-JDGG20的钢管可采用手动煨管器进行加工。
3、钢管切断大口径管材常采用无齿锯进行切断，切断后用圆锉将管口毛刺、铁屑搓平并去除干净，注意切断时放平放正不要切歪。
SC25-SC15、JDG32-JDG20的钢管可采用钢锯进行切断。
4、管子弯曲半径不小于钢管外径的6倍，埋入土层中的管材弯曲半径大于10倍钢管外径，管材弯曲处不应有褶皱、凹扁和裂缝现象，凹扁度小于0.1D。
(D：钢管外径)5、管路连接：SC镀锌管采用管箍丝扣连接，套丝采用套丝板、套丝机，根据管外径选择相应板牙。
二次结构电气配管技术交底
工程名称雁栖湖国际会都（核心岛）会议中心 及8-10#别墅工程 交底日期 20012年7月13日 施工单位中国建筑第八工程局有限公司 分项工程名称 电气配管 交底提要二次结构电气配管敷设审核人 交底人 接受交底人交底内容： 进出本工程的钢管均采用热镀锌钢管。
操作流程一、施工准备（一）材料要求1 镀锌钢管壁厚均匀，焊缝均匀，无劈裂、砂眼、棱刺和凹扁现象。
镀锌管外表层完整，无剥落现象，并具有产品材质单和合格证。
2 管箍使用通丝管箍。
丝扣清晰不乱扣，镀锌层完整无剥落，无劈裂，两端光滑无毛刺，并有产品合格证。
3 锁紧螺母(根母)外形完好无损，丝扣清晰，并有产品合格证。
4 铁制灯头盒、开关盒、接线盒等，金属板厚度应不小于1．2mm ，镀锌层无剥落，无变形开焊，敲落孔完整无缺，面板安装孔与地线焊接脚齐全，并有产品合格证。
并有CCC 认证。
5 面板、盖板的规格、高与宽、安装孔距应与所用盒配套，外形完整无损，板面颜色均匀一致，并有产品合格证。
6 圆钢、扁钢、角钢等材质应符合国家有关规范要求，镀锌层完整无损，并有产品合格证。
7 螺栓、螺丝、胀管螺栓、螺母、垫圈等应采用镀锌件。
8 其它材料(如铅丝、电焊条、防锈漆、水泥、机油等)无过期变质现象。
（二）主要机具：1 弯管器、液压弯管器、液压开孔器、压力案子、套丝板、套管机。
2 手锤、錾子、钢锯、扁锉、半圆锉、圆锉、活扳子、鱼尾钳。
3 铅笔、皮尺、水平尺、线坠，灰铲、灰桶、水壶、油桶、油刷、粉线袋等。
4 手电钻、台钻、钻头、射钉枪、拉铆枪、绝缘手套、工具袋、工具箱、高凳等。
（三）作业条件：1）暗管敷设：1 各层水平线和墙厚度线弹好，配合土建施工。
工程名称雁栖湖国际会都（核心岛）会议中心 及8-10#别墅工程 交底日期 20012年7月13日 施工单位中国建筑第八工程局有限公司 分项工程名称 电气配管 交底提要 二次结构电气配管敷设审核人 交底人 接受交底人2 现浇混凝土板内配管，在底层钢筋绑扎完后，上层钢筋未绑扎前，根据施工图尺寸位置配合土建施工。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
二次结构电气配管及预
埋技术交底
标准化管理处编码[BBX968T-XBB8968-NNJ668-MM9N]
二次结构电气配管及预埋技术交底
一、暗管敷设
1、定位弹线
（1）根据设计图纸要求，核对各种线盒的标高、坐标的排列有无矛盾，核对后在施工的墙上确定出开关盒、插座盒及配电箱位置进行画线定点位。
（2）根据土建的水平线（标高为500mm），用激光水平仪定出箱盒底标高水平线。
按定好的水平线用小线和水平尺测量出盒、箱的准确位置及根据盒、箱宽高各加50mm并标出尺寸画好线。
（注意标高定位时要考虑底盒与面板之间误差）
（3）然后根据规范要求，用长直尺画出垂直管路线，线槽尺寸：砌体墙槽深度≤ｄｎ＋20mm，墙槽宽度≤ｄｎ＋60mm。
（例：一根钢管Ф15的电线管开槽的宽度为60mm，双管开槽为90mm，多根并排敷设管与管之间间距为15mm。
）
2、墙体开槽：
（1）砌体墙面电线管应机械开槽与开洞，经切割机切割线槽后用錾子沿槽内边进行剔槽；墙槽用水泥砂浆填补密实，且与砌体墙平。
线槽尺寸：砌体墙槽深度≤ｄｎ＋
20mm，墙槽宽度≤ｄｎ＋60mm。
（2）砌体沟槽只能竖向或斜向开槽，严禁水平开槽，尽量保证直线时每一线盒安装位置居中，确保工艺美观；线盒、箱体安装位置留置孔间不能过大，以免造成二次补洞工程量增加。
（3）砌体门洞过梁影响管线敷设，梁柱因预留配管位置偏移，严格按要求处理不得影响结构，在砼保护层20-30mm内妥善处理到位。
（4）按弹出的水平线及画好的箱盒线，复核对照设计图中盒、箱的准确位置，校对无误后进行机械切割，然后剔洞。
3、管路敷设：
(1)煨弯：一般管径为20mm及其以下时，用手板煨管器。
先将管子插入煨管器，逐步煨出所需弯度。
管径为25mm及其以上时，使用液压煨管器，即煨先将管子放入模具，然后扳动煨管器，煨出所需弯度。
(2)切管：常用钢锯、割管器、无齿锯、砂轮锯进行切管，将需要切断的管子长度量准确，放在钳口内卡牢固，断口处平齐不歪斜，管口刮铣光滑，无毛刺，管内铁屑除净。
（3）敷设管路时，应尽量减少弯曲，暗设钢管的连接采用钢套管电弧焊连接。
套管的长度不小于管外径的3倍，套管周圈密封焊接，套管焊接固定，焊渣清除干净。
每隔1m距离应有一个固定点，在距两端300～500mm处各加一个固定点。
在管路外侧钉上钉子，并用铅丝将管子绑牢，成排管子敷设间距应保持在15mm以上。
（4）管口入盒、箱，暗配管用跨接地线焊接固定在盒棱边上，严禁管口与敲落孔焊接，管进盒、箱，一管一孔，不得开长孔。
管口进入盒箱内应小于5mm。
两根以上管入盒、箱要长短一致，间距均匀，排列整齐。
（5）管口入箱必须做到一管一孔，不得开长孔。
管口进入盒箱内应小于5mm。
箱内长短一致，管后皮距箱底10-15mm，间距均匀，排列整齐，管与箱体的跨接线应焊接到箱体的专用接地板上。
（6）进入落地式配电箱的管路，排列应整齐，管口应高出基础面50-80mm。
（7）埋入地下的管线应做到内侧刷防锈漆外侧一布二油，即外侧应先刷一道防腐油，然后缠一层玻璃丝布，最后再刷一道防腐油。
（8）埋入地下的电线管路不宜穿过设备基础。
（9）跨接地线连接，跨接地线两端焊接面不得小于该跨接线截面的6倍。
焊缝均匀牢固，焊接处要清除药皮，刷防腐漆。
4、固定盒、箱：
（1）按弹出的水平线，复核对照设计图找出盒、箱的准确位置，正确无误后，先用水把洞内四壁浇湿，并将洞中杂物清理干净。
依照管路的走向敲掉盒子的敲落孔，再用强度等级不小于M10水泥砂浆填入洞内将盒、箱稳端正，
（2）盒、箱固定应平正牢固、灰浆饱满无空鼓现象，收口平整，纵横座标准确。
（3）所有开关、插座及箱盒出墙面10mm保持一致，且所有的预留箱盒四周无缝隙，安装牢固，面光滑整洁，无碎裂、划伤。
（4）强、弱电插座之间盒边与盒边间距统一设置为50mm，暗装配电箱高度统一距地14200mm，明装配电箱后面的倒线箱高度统一距地1220mm，地面插座高度统一距地
310mm，开关高度统一距地1410mm，距门边统一间距180mm，空调插座、热水器高度统一距地2310mm，烘手器高度统一距地1410mm
（5）卫生间设有局部等电位盒，卫生间插座如有PE线引入,PE线要与LEB箱连接，需预留相应的线管到LEB箱
5、管槽的修补：
管槽在修补前应对管路开槽部位进行浇水湿润，然后采用强度等级不小于M10的水泥沙浆抹面修补至管面平第一遍，强度达到后再浇水湿润，最用等级不小于M10的水泥沙浆抹面保护至墙面平，保护层厚度大于15mm，且修补完成的沙浆饱满平整。
二、成品保护
1、剔槽不得过大、过深或过宽。
预制梁柱和预应力楼板均不得随意剔槽打洞。
混凝土楼板，墙等均不得私自断筋。
2、箱盒固定和修补完成，对箱盒内部用泡沫再次封堵，确保箱盒的净洁及防止箱盒内的管线堵塞。
3、敷设管路时，保持墙面、顶棚、地面的清洁完整。
4、施工用高凳时，不得碰撞墙、角、门、窗；不得靠墙面立高凳。
5、搬运物件及设备时，不得砸伤管路及盒、箱。
三、应注意的质量问题
1、煨弯处出现凹扁过大或弯曲半径不够倍数的现象。
其原因及解决办法有：
2、使用手扳煨管器时，移动要适度，用力不要过猛。
3、使用油压煨管器或煨管机时，模具要配套，管子的焊缝应在正反面。
4、暗配管路弯曲过多，敷设管路时，应按设计图要求及现场情况，沿最近的路线敷设，不绕行弯曲处可明显减少。
5、预埋盒、箱、支架、吊杆歪斜，或者盒、箱里进外出严重，应根据具体情况进行修复。
6、剔注盒、箱出现空、收口不好，应在稳注盒、箱时，其周围灌满灰浆，盒、箱口应及时收好后再穿线上器具。
7、预留管口的位置不准确。
配管时未按设计图要求，找出轴线尺寸位置，造成定位不准。
应根据设计图要求进行修复。
8、电线管在焊跨接地线时，将管焊漏，焊接不牢、漏焊、焊接面不够倍数，主要是操作者责任心不强，或者技术水平太低，应加强操作者责任心和技术教育、严格按照规范要求进行焊接。
9、暗配管路堵塞，配管后应及时扫管，发现堵管及时修复。
配管后应及时加管堵把管口堵严实。
10、管口不平齐有毛刺，断管后未及时铣口，应用锉把管口锉平齐，去掉毛刺再配管。
11、焊口不严，应将焊口焊严，受到破坏时及时补刷防锈漆。
