短路电流计算公式
变压器短路电流计算
变压器短路电流计算变压器的短路电流计算涉及到多个因素,包括变压器的额定电流、变压器的阻抗、短路电流的时间常数等。
计算短路电流的方法有两种,一种是基于电源电压和变压器的额定电压计算的直接短路电流,另一种是基于变压器的布鲁脱公式计算的复杂短路电流。
首先,我们来讨论直接短路电流的计算方法。
直接短路电流是指在短路故障条件下,电源的电压为额定电压,短路电流可达到的最大值。
直接短路电流的计算公式如下:Isc = U / ( √3 * Z)其中,Isc表示短路电流,U表示电源的电压,√3是一个常数,代表三相电流的平均系数,Z表示变压器的阻抗。
短路阻抗是变压器的一个重要参数,它决定了在短路故障条件下,变压器能输出的最大电流。
它是通过试验或计算得到的,通常以百分比的形式表示。
短路阻抗的计算公式如下:Z=(U1/U2)^2*S/U1其中,Z表示短路阻抗,U1表示一次侧的电压,U2表示二次侧的电压,S表示变压器的额定容量。
接下来,我们来介绍复杂短路电流计算的方法。
复杂短路电流是指在短路故障条件下,电源电压为实际测得的电压值,短路电流的波形是一个复杂的曲线。
复杂短路电流的计算需要用到布鲁脱公式,该公式是变压器短路电流计算中的一种常用方法。
布鲁脱公式如下:Isc' = Usc' / Z其中,Isc'表示复杂短路电流,Usc'表示实际测得的电源电压,Z表示变压器的阻抗。
需要注意的是,复杂短路电流的计算需要基于实测的数据,包括电源电压和变压器的阻抗。
此外,变压器的短路电流还与短路电流的时间常数有关。
时间常数是指电路的响应时间,它表示短路电流的波形随着时间的变化情况。
短路电流的时间常数决定了电流的上升速度和达到稳定值的时间。
时间常数的计算需要根据具体的电路参数来进行。
综上所述,变压器的短路电流计算是一个复杂的过程,需要考虑多个因素。
计算方法包括直接短路电流计算和复杂短路电流计算,其中直接短路电流计算是基于电源电压和变压器的阻抗的简化计算方法,而复杂短路电流计算需要考虑实测的电源电压和阻抗。
发电机短路电流计算公式
短路电流(Isc)= (Eg - Vt) / Zs
其中, - Isc 是短路电流,单位为安培(A); - Eg 是发电机的额定电压,单位为伏特(V); - Vt 是发电机的绕组电压降,单位为伏特(V); - Zs 是发电机的同步阻抗,单位为欧姆(Ω)。
发电机短路电流计算公式
需要注意的是,这个公式是一个简化的计算公式,它假设发电机的电压和电流是正弦波形 式,并且忽略了发电机的内阻和电抗等参数。在实际应用中,为了更准确地计算短路电流, 需要考虑更多的因素,如发电机的内阻、电抗、励磁电流等。
此外,短路电流的计算还需要考虑短路点的位置和类型,以及电路的拓扑结构等因素。因 此,在实际应用中,为了准确计算短路电流,需要根据具体的电路和发电机参数进行详细的 分析和计算。
变压器的短路电流计算方法
变压器的短路电流计算有多个方法很多手册中都有讲到,工业与民用配电设计手册第三版中有详细的说明,这里就不在赘述,大家自己看书去,还有短路电流计算的软件,也很方便,很多地方也有下载的,自己找吧。
这里要说的是简单的经验公式,可以快速的计算出短路电流的大小,供大家参考,非我版权,呵呵380V低压侧短路电流计算:=6%时Ik=25*Se=4%时Ik=37*Se上式中Uk:变压器的阻抗电压,记得好像是Ucc。
Ik:总出线处短路电流ASe:变压器容量KVA3。
峰值短路电流=Ik*2.554.两相短路电流=Ik*0.8665.多台变压器并列运行Ik=(S1+S2+。
Sn)*1.44/Uk变压器短路容量-短路电流计算公式-短路冲击电流的计算一.概述供电网络中发生短路时,很大的短路电流会使电器设备过热或受电动力作用而遭到损坏,同时使网络内的电压大大降低,因而破坏了网络内用电设备的正常工作。
为了消除或减轻短路的后果,就需要计算短路电流,以正确地选择电器设备、设计继电保护和选用限制短路电流的元件。
二.计算条件1.假设系统有无限大的容量.用户处短路后,系统母线电压能维持不变.即计算阻抗比系统阻抗要大得多。
具体规定: 对于3~35KV级电网中短路电流的计算,可以认为110KV及以上的系统的容量为无限。
只要计算35KV及以下网络元件的阻抗。
2.在计算高压电器中的短路电流时,只需考虑发电机、变压器、电抗器的电抗,而忽略其电阻;对于架空线和电缆,只有当其电阻大于电抗1/3时才需计入电阻,一般也只计电抗而忽略电阻。
3. 短路电流计算公式或计算图表,都以三相短路为计算条件。
因为单相短路或二相短路时的短路电流都小于三相短路电流。
能够分断三相短路电流的电器,一定能够分断单相短路电流或二相短路电流。
三.简化计算法即使设定了一些假设条件,要正确计算短路电流还是十分困难,对于一般用户也没有必要。
一些设计手册提供了简化计算的图表.省去了计算的麻烦.用起来比较方便.但要是手边一时没有设计手册怎么办?下面介绍一种“口诀式”的计算方法,只要记牢7句口诀,就可掌握短路电流计算方法。
短路电流的计算
短路电流的计算本节课介绍供电系统中短路电流的两种计算方法:有名值法和相对值法。
一、有名值法(绝对值法、欧姆法)1、低压电网短路电流的计算:*计算电压取比线电压高5%。
*对于高压电路,一般只计电抗,不计电阻。
*对于低压短路时,当时才需计算电阻。
2、短路电流计算步骤:1)求短路回路中各元件阻抗。
(1)电源系统的阻抗(①一般可不考虑电阻。
②可由高压馈电线出口断路器的断流容量(极限短路容量)来估算,。
③由开断电流Ioc来计算其断流容量,):(2)变压器的阻抗:式3-12式3-13式3-14(3)输电线路的阻抗:(*1、线路的电阻Rwl。
可由导线电缆的单位长度电阻R0值求得。
Rwl=R0L。
2、线路的电抗Xwl。
可由导线电缆的单位长度电抗Xwl 值求得。
Xw=X0L。
)(4)限流电抗器的电抗:2)短路回路总阻抗的计算、折算。
(注意:等效阻抗的换算)。
3)短路电流的计算:(1)绘制短路计算电路图:标参数、找短路点。
(2)绘制等效电路图,标出各元件阻抗值。
(3)计算短路回路的阻抗。
(4)计算短路电流。
二、相对值法(标幺值法)1)相对值(标幺值法、相对单位制法)(*选基本容量,工程设计通常取Sd=100MVA。
基本电压选各元件及短路点线路的平均电压Uav):计算电压个元件线电压,公式3-24、25、26、27、28、29、30、31、32。
2)系统各元件相对基准电抗值的计算:(1)电源系统的相对基准电抗:式3-28、29。
(2)变压器的相对基准电抗:式3-30:(3)电抗器的相对基准电抗:式3-31。
X(4)线路的相对基准电抗:式3-32、33。
3、短路电流的计算:1)短路电流的相对基准值:式3-35。
2)短路电流的计算:式3-36。
3)三相短路容量:式3-37、38。
例3-2.三、不对称短路电流的计算两相短路、单相短路。
1、两相短路电流的计算:1)解析法计算两相短路电流:图3—8、式3-39、40、41。
忽略电阻。

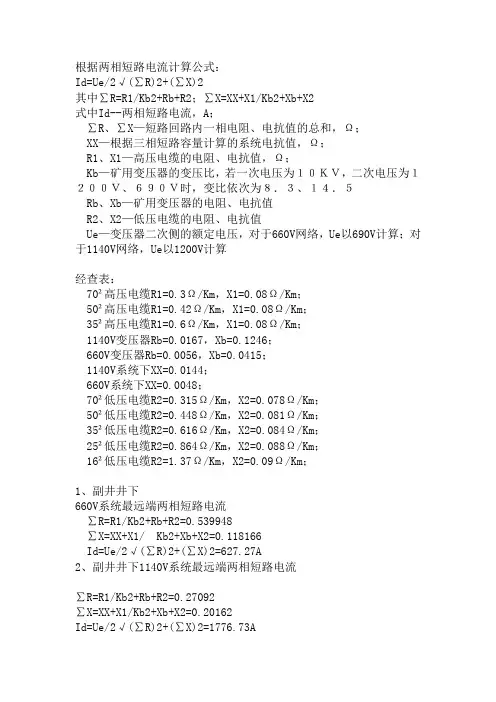

根据两相短路电流计算公式
根据两相短路电流计算公式:Id=Ue/2√(∑R)2+(∑X)2其中∑R=R1/Kb2+Rb+R2;∑X=XX+X1/Kb2+Xb+X2式中Id--两相短路电流,A;∑R、∑X—短路回路内一相电阻、电抗值的总和,Ω;XX—根据三相短路容量计算的系统电抗值,Ω;R1、X1—高压电缆的电阻、电抗值,Ω;Kb—矿用变压器的变压比,若一次电压为10KV,二次电压为1200V、690V时,变比依次为8.3、14.5Rb、Xb—矿用变压器的电阻、电抗值R2、X2—低压电缆的电阻、电抗值Ue—变压器二次侧的额定电压,对于660V网络,Ue以690V计算;对于1140V网络,Ue以1200V计算经查表:70²高压电缆R1=0.3Ω/Km,X1=0.08Ω/Km;50²高压电缆R1=0.42Ω/Km,X1=0.08Ω/Km;35²高压电缆R1=0.6Ω/Km,X1=0.08Ω/Km;1140V变压器Rb=0.0167,Xb=0.1246;660V变压器Rb=0.0056,Xb=0.0415;1140V系统下XX=0.0144;660V系统下XX=0.0048;70²低压电缆R2=0.315Ω/Km,X2=0.078Ω/Km;50²低压电缆R2=0.448Ω/Km,X2=0.081Ω/Km;35²低压电缆R2=0.616Ω/Km,X2=0.084Ω/Km;25²低压电缆R2=0.864Ω/Km,X2=0.088Ω/Km;16²低压电缆R2=1.37Ω/Km,X2=0.09Ω/Km;1、副井井下660V系统最远端两相短路电流∑R=R1/Kb2+Rb+R2=0.539948∑X=XX+X1/ Kb2+Xb+X2=0.118166Id=Ue/2√(∑R)2+(∑X)2=627.27A2、副井井下1140V系统最远端两相短路电流∑R=R1/Kb2+Rb+R2=0.27092∑X=XX+X1/Kb2+Xb+X2=0.20162Id=Ue/2√(∑R)2+(∑X)2=1776.73A3、副井井下风机专用线最远端两相短路电流∑R=R1/Kb2+Rb+R2=0.2∑X=XX+X1/ Kb2+Xb+X2=0.086Id=Ue/2√(∑R)2+(∑X)2=1568A4、主井井下660V系统最远端两相短路电流∑R=R1/Kb2+Rb+R2=0.09∑X=XX+X1/ Kb2+Xb+X2=0.06Id=Ue/2√(∑R)2+(∑X)2=3136A5、主井井下1140V系统最远端两相短路电流∑R=R1/Kb2+Rb+R2=0.277∑X=XX+X1/ Kb2+Xb+X2=0.2Id=Ue/2√(∑R)2+(∑X)2=1756A6、地面660V动力线最远端两相短路电流∑R=R1/Kb2+Rb+R2=0.4∑X=XX+X1/ Kb2+Xb+X2=0.1Id=Ue/2√(∑R)2+(∑X)2=841.46A7、主扇线路最远端两相短路电流∑R=R1/Kb2+Rb+R2=0.044∑X=XX+X1/ Kb2+Xb+X2=0.053Id=Ue/2√(∑R)2+(∑X)2=4967.96A高压开关整定根据公式I≥1.2~1.4(Inst+∑In)/(KTr×Ti)式中:I 高压配电箱的过电流继电器电流整定值Inst 起动电流最大一台或几台(同时起动)电动机的额定起动电流。
两相短路电流计算
两相短路电流计算方法根据两相短路电流计算公式:I d=U e/2√(∑R)2+(∑X)2其中∑R=R1/K b2+R b+R2;∑X=X X+X1/ K b2+X b+X2式中I d--两相短路电流,A;∑R、∑X—短路回路内一相电阻、电抗值的总和,Ω;X X—根据三相短路容量计算的系统电抗值,Ω;R1、X1—高压电缆的电阻、电抗值,Ω;K b—矿用变压器的变压比,若一次电压为10KV,二次电压为1200V、690V时,变比依次为8.3、14.5R b、X b—矿用变压器的电阻、电抗值R2、X2—低压电缆的电阻、电抗值U e—变压器二次侧的额定电压,对于660V网络,U e以690V计算;对于1140V网络,U e以1200V计算经查表:70²高压电缆R1=0.3Ω/Km,X1=0.08Ω/Km;50²高压电缆R1=0.42Ω/Km,X1=0.08Ω/Km;35²高压电缆R1=0.6Ω/Km,X1=0.08Ω/Km;1140V变压器R b=0.0167,X b=0.1246;660V变压器R b=0.0056,X b=0.0415;1140V系统下X X=0.0144;660V系统下X X=0.0048;70²低压电缆R2=0.315Ω/Km,X2=0.078Ω/Km;50²低压电缆R2=0.448Ω/Km,X2=0.081Ω/Km;35²低压电缆R2=0.616Ω/Km,X2=0.084Ω/Km;25²低压电缆R2=0.864Ω/Km,X2=0.088Ω/Km;16²低压电缆R2=1.37Ω/Km,X2=0.09Ω/Km;1、副井井下660V系统最远端两相短路电流∑R=R1/K b2+R b+R2=0.539948∑X=X X+X1/ K b2+X b+X2=0.118166I d=U e/2√(∑R)2+(∑X)2=627.27A2、副井井下1140V系统最远端两相短路电流∑R=R1/K b2+R b+R2=0.27092∑X=X X+X1/ K b2+X b+X2=0.20162I d=U e/2√(∑R)2+(∑X)2=1776.73A3、副井井下风机专用线最远端两相短路电流∑R=R1/K b2+R b+R2=0.2∑X=X X+X1/ K b2+X b+X2=0.086I d=U e/2√(∑R)2+(∑X)2=1568A4、主井井下660V系统最远端两相短路电流∑R=R1/K b2+R b+R2=0.09∑X=X X+X1/ K b2+X b+X2=0.06I d=U e/2√(∑R)2+(∑X)2=3136A5、主井井下1140V系统最远端两相短路电流∑R=R1/K b2+R b+R2=0.277∑X=X X+X1/ K b2+X b+X2=0.2I d=U e/2√(∑R)2+(∑X)2=1756A6、地面660V动力线最远端两相短路电流∑R=R1/K b2+R b+R2=0.4∑X=X X+X1/ K b2+X b+X2=0.1I d=U e/2√(∑R)2+(∑X)2=841.46A7、主扇线路最远端两相短路电流∑R=R1/K b2+R b+R2=0.044∑X=X X+X1/ K b2+X b+X2=0.053I d=U e/2√(∑R)2+(∑X)2=4967.96A高压开关整定根据公式I≥1.2~1.4(Inst+∑In)/(KTr×Ti)式中:I 高压配电箱的过电流继电器电流整定值Inst 起动电流最大一台或几台(同时起动)电动机的额定起动电流。
最大三相短路电流
最大三相短路电流
首先,我们需要了解什么是最大三相短路电流。
最大三相短路电流是指在电路中发生的最大三相短路时所流过的电流。
这个电流值是非常危险的,因为它可以直接影响到电力系统的稳定性和安全性。
因此,我们需要使用正确的公式来计算最大三相短路电流。
接下来,我们需要介绍最大三相短路电流计算公式。
这个公式可以表示为:最大三相短路电流= 电路总容量/ 电路总电阻+ 电路总电抗
这个公式中,电路总容量是指电路中的总容量,单位为兆伏安(MVA)。
电路总电阻是指电路中的总电阻,单位为欧姆(Ω)。
电路总电抗是指电路中的总电抗,单位为欧姆(Ω)。
在使用这个公式计算最大三相短路电流时,需要注意以下几点:
首先,电路总容量需要根据实际情况进行计算,因为电路中的容量可能不仅仅包括电力设
备的容量,还包括其他负载的容量。
其次,电路总电阻和电路总电抗需要根据电路中的实际情况进行测量,因为这些参数可以
直接影响到计算结果的准确性。
最后,需要注意的是,在计算最大三相短路电流时,需要考虑到电路中的各种因素,例如电路拓扑结构、电力设备的特性、负载的情况等等。
这些因素都会对计算结果产生影响。
综上所述,使用最大三相短路电流计算公式可以准确地计算电路中的最大三相短路电流。
但是,在使用这个公式时需要注意电路总容量、电路总电阻和电路总电抗的准确性,以及考虑到电路中的各种因素。
只有这样,才能得到准确的计算结果,从而保证电力系统的稳
定性和安全性。
低压配电箱的计算公式
低压配电箱的计算公式低压配电箱是工业和民用建筑中常见的一种电气设备,它用于将电能从高压输电线路降压为适合用户使用的低压电能,并通过分支电路将电能送达各个用电设备。
在设计和安装低压配电箱时,需要进行一系列的计算来确定其参数和规格,以保证其安全可靠地运行。
本文将介绍低压配电箱的计算公式及其应用。
1. 额定电流计算公式。
低压配电箱的额定电流是指在规定的条件下,可以连续工作的最大电流。
额定电流的计算公式为:I = P / (U √3 cosφ)。
其中,I为额定电流,单位为安培(A);P为有功功率,单位为千瓦(kW);U为线电压,单位为伏特(V);cosφ为功率因数。
2. 电缆截面积计算公式。
低压配电箱的电缆截面积是指电缆导体的横截面积,它决定了电缆的传输能力。
电缆截面积的计算公式为:S = I / (k m)。
其中,S为电缆截面积,单位为平方毫米(mm²);I为电流,单位为安培(A);k为电缆的导体材料系数;m为电缆的散热系数。
3. 短路电流计算公式。
低压配电箱在发生短路故障时,会产生巨大的短路电流,因此需要进行短路电流的计算。
短路电流的计算公式为:Isc = U / Z。
其中,Isc为短路电流,单位为安培(A);U为线电压,单位为伏特(V);Z为电路的阻抗,单位为欧姆(Ω)。
4. 过载保护器额定电流计算公式。
低压配电箱通常会配备过载保护器,它的额定电流需要根据实际情况进行计算。
过载保护器额定电流的计算公式为:I = 1.45 In。
其中,I为过载保护器的额定电流,单位为安培(A);In为负载电流,单位为安培(A)。
5. 短路保护器额定电流计算公式。
短路保护器用于在电路发生短路故障时切断电源,其额定电流需要进行计算。
短路保护器额定电流的计算公式为:I = 2.5 Isc。
其中,I为短路保护器的额定电流,单位为安培(A);Isc为短路电流,单位为安培(A)。
通过以上计算公式,可以确定低压配电箱的额定电流、电缆截面积、短路电流以及过载保护器和短路保护器的额定电流,从而保证低压配电箱的安全运行。
380v短路电流计算实例
以下是一个380V短路电流计算的实例:首先,需要明确几个关键参数:1. 系统电压(Ue):380V2. 变压器额定容量(Se):假设为1000kVA3. 变压器阻抗电压百分数(Ud%):假设为6%4. 电缆长度和类型:假设使用铜芯电缆,长度为100米,电缆的电阻率为0.0175Ω·mm²/m(在20℃时)5. 短路点距离变压器的电气距离:假设为100米步骤:1. 计算变压器的阻抗(Z):Z = Ue² / Se × Ud% / 100将数值代入公式:Z = 380² / 1000 × 6 / 100 = 0.8664Ω2. 计算电缆的电阻(R):电缆截面积(A)假设为50mm²(具体截面积取决于电缆规格和载流量要求)R = ρ × l / A将数值代入公式:R = 0.0175 × 100 / 50 = 0.035Ω3. 电缆的电抗一般较小,可以忽略不计。
4. 计算总阻抗(Zt):由于电缆阻抗和变压器阻抗是串联的,因此总阻抗为两者之和。
Zt = Z + R将数值代入公式:Zt = 0.8664 + 0.035 = 0.9014Ω5. 计算短路电流(Ik):Ik = Ue / √3 × Zt将数值代入公式:Ik = 380 / √3 × 0.9014 = 2434A请注意,这只是一个简化的实例,实际的短路电流计算可能还需要考虑其他因素,如系统的接线方式、电源侧和负荷侧的阻抗、电缆的电抗、变压器的连接方式等。
因此,在实际应用中,建议使用专业的电气设计软件或咨询电气工程师进行准确的短路电流计算。
另外,上述计算中的公式和参数可能因不同的标准和规范而有所差异,因此在实际应用中,请参照当地的标准和规范进行计算。
10kv电缆短路电流计算公式
10kv电缆短路电流计算公式在电力系统中,10kv电缆是一种常见的电力传输线路,而短路电流则是在电力系统中出现故障时的一种重要参数。
了解并计算短路电流对于电力系统的设计、保护和运行非常重要。
本文将介绍10kv 电缆短路电流的计算公式及其相关知识。
1. 什么是短路电流?短路电流是指在电力系统中发生故障时,电流突然增大的现象。
当电力系统中的电缆或设备发生短路故障时,电流会突然增大到很高的水平,这就是短路电流。
2. 为什么要计算短路电流?计算短路电流的目的是为了确定电力系统中各个设备所能承受的最大电流,从而设计合适的保护装置。
如果短路电流超过电力设备的额定电流,就会对设备造成损坏甚至引发火灾等安全事故。
3. 10kv电缆短路电流的计算公式10kv电缆短路电流的计算公式可以通过以下几个步骤来推导和计算:步骤一:确定系统参数首先需要确定电力系统的参数,包括电源电压、短路电阻、电缆电抗等。
这些参数可以通过电力系统的设计图纸或者实际测量得到。
步骤二:选择短路点在电力系统中选择一个可能发生短路的点,通常选择离电源较远的位置。
这个点就是计算短路电流时的参考点。
步骤三:计算阻抗根据电缆的参数,计算参考点到电源的电缆阻抗。
电缆阻抗是指电缆对电流的阻碍程度,通常用复数表示,包括电阻和电抗。
步骤四:计算短路电流根据计算公式,将电源电压和阻抗代入公式中,即可计算得到短路电流。
4. 例子假设一个10kv电缆系统,电源电压为10kv,短路电阻为0.1欧姆,电缆电抗为0.05欧姆。
选择离电源较远的点作为参考点进行计算。
根据步骤三,计算电缆阻抗为0.1+0.05j欧姆。
根据步骤四,代入公式:短路电流 = 电源电压 / 电缆阻抗,即可计算得到短路电流。
5. 短路电流的影响因素除了电缆的参数外,短路电流还受到其他因素的影响,包括系统的电源容量、电源短路电流限制、负载电流等。
这些因素会影响短路电流的大小和分布。
6. 短路电流的保护措施为了保护电力设备免受短路电流的影响,通常会在电力系统中设置保护装置。
变压器短路电流计算
变压器短路电流计算
静态计算方法是通过计算变压器的绕组电阻、电抗等参数,来估算变
压器短路电流的大小。
具体的计算公式如下:
Isc = Uk / (Z1 + Z2 + Z3)
其中,Isc为变压器短路电流,Uk为短路电压,Z1、Z2、Z3分别为
变压器的三个绕组的等值阻抗。
在动态计算中,考虑了变压器的瞬态过程和非线性特性,通过模拟计
算变压器在短路情况下的电流变化过程,得到更准确的短路电流值。
动态计算是通过变压器的等值电路模型进行计算。
首先需要确定变压
器的等值电路模型,包括绕组的电感、电阻、串联电容、励磁电抗等参数。
接下来,根据变压器瞬态物理方程,建立变压器的短路电流模型。
最后,
通过仿真计算,得到变压器短路电流的波形和峰值。
在实际应用中,一般使用计算软件进行变压器短路电流的计算。
这些
软件可以通过输入变压器的参数,自动计算变压器短路电流的大小和波形。
同时,还可以进行不同工况下的短路电流计算,帮助工程师分析和评估变
压器的性能。
在变压器短路电流计算中,需要注意的是,不同类型的变压器,如三
相变压器、单相变压器、自耦变压器等,其短路电流的计算方法有所不同。
此外,还需要考虑变压器的负载情况、电源系统的特性以及保护装置的设置,以确保变压器短路电流不超过其额定值,保证系统的安全性。
总而言之,变压器短路电流的计算是电力系统设计和运行中的重要内容,需要综合考虑变压器的各种参数和特性。
通过静态计算和动态计算两
种方法,可以得到准确的短路电流值,在工程设计和设备选型中起到重要的指导作用。
低压开关整定及短路电流计算方法
高、低压开关整定计算方法:1、 1140V 供电分开关整定值=功率×0.67, 馈电总开关整定值为分开关整定值累加之和。
2、 660V 供电分开关整定值=功率×1.15,、馈电总开关整定值为分开关整定值累加之和。
3、 380V 供电分开关整定值=功率×2.00,、馈电总开关整定值为分开关整定值累加之和。
低压开关整定及短路电流计算公式1、馈电开关保护计算(1)、过载值计算:I Z =I e =1.15×∑P(2)、短路值整定计算:I d ≥I Qe +K X ∑I e(3)、效验:K=d d I I )2(≥1.5 式中:I Z ----过载电流整定值∑P---所有电动机额定功率之和I d ---短路保护的电流整定值I Qe ---容量最大的电动机额定启动电流(取额定电流的6倍)K X ---需用系数,取1.15∑I e ---其余电动机的额定电流之和P max ---------容量最大的电动机I (2)d ---被保护电缆干线或支线距变压器最远点的两相短路电流值例一、馈电开关整定:(1)型号:KBZ16-400,Ie=400A,Ue=660V,电源开关;负荷统计P max=55KW,启动电流I Qe=55×1.15×6=379.5A, ∑I e =74KW。
∑P=129KW(2)过载整定:根据公式:I Z=I e=1.15×∑P =129×1.15=148.35A取148A。
(3)短路整定:根据公式 I d≥I Qe+K X∑I e=379.5+1.15x74=464.6A取464A。
例二、开关整定:(1)、型号:QBZ-200,Ie=200A,Ue=660V,所带负荷:P=55KW。
(2)、过载整定:根据公式:I Z=I e=1.15×P=1.15×55=63.25A 取65A。
井下高压开关整定:式中:K Jx -------结线系数,取1K K -------可靠系数,通常取(1.15-1.25)取1.2K i-------电流互感器变比K f-------返回系数,取0.8Igdz-------所有负荷电流Idz---------负荷整定电流cos¢-----计算系数0.8----1P-----------所有负荷容量U----------电网电压√3--------1.732例1;高压开关屏整定:电流互感器为50/5=10、过流继电器为GL-12,Ie=5A.按变压器容量进行整定,变压器为KBSG-315/6.Igdz=P/√3*U*cos¢=315/1.732×6×0.92=32.9AIdz= Igdz×K Jx×K K /K i×K f=32.9×1×1.2/10×0.8=4.94A例2;(为BGP9L-6G高爆开关)整定:高压开关电流互感器为50/5按变压器容量为200KVA,额定电流为19.2A根据该配电装置微机高压综合保护器说明书要求:过载电流整定为20A,短路整定为180A(一般整定为额定电流的8-10倍)。
变压器短路电流计算
变压器短路电流计算变压器短路电流是指在变压器的一端发生短路时,电流的最大值。
短路电流是一种重要的参数,它决定着变压器的额定电流和保护装置的设定值。
准确计算变压器的短路电流对于保护变压器和电力系统的安全运行具有重要意义。
本文将介绍变压器短路电流的计算方法。
1.解析计算法解析计算法通过分析变压器的等值电路,利用基本电力学原理进行计算。
其步骤如下:(1)计算短路阻抗:首先需要计算变压器的短路阻抗。
短路阻抗是指将一个额定电压施加到变压器的一侧,另一侧出现额定短路电流所需的电压降。
短路阻抗可以通过测量或者变压器的参数计算得到。
(2)计算短路电抗:根据变压器的参数,可以计算其短路电抗值。
短路电抗是指在短路发生时,变压器的主要反应是感抗性的。
(3)计算与电压降相关的短路电阻:短路电阻是指在短路发生时,变压器的主要反应是电阻性的。
短路电阻可以通过测量或者变压器的参数计算得到。
(4)计算短路电流:根据变压器的等值电路,可以计算出短路电流的大小。
短路电流的计算公式为:短路电流=额定电压/短路阻抗。
2.简化计算法简化计算法是指通过假设变压器的电抗和电阻与运行时的数值相等,来简化计算。
其步骤如下:(1)选择参考点:在计算短路电流时,需要选择一个参考点,一般选择变压器的高压侧或者低压侧。
(2)计算等效电阻:根据变压器的额定功率和额定电压,可以计算出等效电阻。
(3)计算等效电抗:根据变压器的额定功率和额定电压,可以根据电阻的大小推算出等效电抗。
(4)计算短路电流:根据等效电抗和等效电阻,可以计算出短路电流的大小。
短路电流的计算公式为:短路电流=短路电压/(等效电阻+等效电抗)。
无论采用解析计算法还是简化计算法,计算的结果只是一个理论值,实际情况中可能会受到额定电流、变压器参数的测量误差、负载特性、电力系统的稳定性等因素的影响。
因此,在实际工程中,一般还需要进行模拟计算和实际测试,以保证变压器的安全运行。
总结:变压器短路电流的计算是变压器设计和运行的重要环节。
变压器短路容量短路电流计算
变压器短路容量短路电流计算变压器是电力系统中常用的电力设备,用于改变交流电压的大小。
当变压器发生短路时,会产生巨大的电流,这可能会给电力系统带来严重的损坏甚至危险。
因此,对变压器的短路容量和短路电流进行计算和分析是非常重要的。
下面将对变压器短路容量和短路电流的计算方法进行详细介绍。
一、变压器短路容量的计算方法1.按照电源的类型和短路电流的计算方法,可以将变压器的短路容量分为两种情况进行计算:(1)当变压器处于较高电压侧短路时,由于变压器的变比关系,较低电压侧的短路容量可以推算得到。
(2)当变压器处于较低电压侧短路时,较高电压侧的短路容量可以通过变压器的短路电压和额定容量来计算。
2.变压器短路容量的计算公式如下:(1)较低电压侧短路容量计算公式:Ssc=Lsc/Isca其中,Ssc表示变压器较低电压侧的短路容量;Lsc表示变压器较高电压侧的短路容量;Isca表示较高电压侧短路电流。
(2)较高电压侧短路容量计算公式:Ssc=Lsc*Usca^2/Usca^2其中,Ssc表示变压器较高电压侧的短路容量;Lsc表示变压器较低电压侧的短路容量;Usca表示变压器短路电压。
3.变压器的短路容量主要由变压器的绕组参数和耐短路能力决定,其中绕组参数主要包括绕组电阻和短路电压。
当变压器的绕组电阻和短路电压越大时,变压器的短路容量也会相应增加。
二、变压器短路电流的计算方法1.变压器的短路电流是指在变压器短路状态下的电路中的最大电流值。
短路电流的大小直接关系到变压器的耐短路能力和系统的安全运行,因此需要准确计算。
2.变压器的短路电流计算方法通常分为两种情况:(1)对于联接网侧电源短路电流计算,可以使用等效电路和等效电压法进行计算。
(2)对于变压器低压侧短路电流计算,可以使用等效电路和等效电压法进行计算。
3.变压器短路电流的计算公式如下:(1)联接网侧电源短路电流计算公式:Isc=k*Usn/((Zsn^2+Zlk^2)^0.5)其中,Isc表示变压器短路电流;k表示变压器的变比;Usn表示变压器的额定电压;Zsn表示变压器的短路电阻;Zlk表示变压器的短路电抗。
35kv线路短路电流计算公式
35kv线路短路电流计算公式35kV线路短路电流计算公式引言:35kV线路是一种高压输电线路,其短路电流是指在线路发生故障时,电流流过故障点的大小。
准确计算35kV线路的短路电流对于线路的设计、运行和维护至关重要。
本文将介绍35kV线路短路电流的计算公式及其相关内容。
一、35kV线路短路电流的定义短路电流是指在电力系统中,当电路发生故障时,电流从电源到达故障点的电流值。
短路电流的大小决定了电路故障时的电压和电流水平,对电力设备的选择、保护和运行有着重要影响。
二、35kV线路短路电流计算公式35kV线路的短路电流计算公式可以根据电路参数和故障类型来进行推导。
以下是常用的两种计算公式:1. 对称短路电流计算公式对称短路电流是指电路发生对称故障时的短路电流,通常包括三相短路故障和两相短路故障。
对称短路电流计算公式如下:Isc = U / (√3 * Z)其中,Isc为对称短路电流,U为电压,Z为电路阻抗。
2. 不对称短路电流计算公式不对称短路电流是指电路发生不对称故障时的短路电流,通常包括单相接地故障和两相短路故障。
不对称短路电流计算公式如下:Isc = U / Z其中,Isc为不对称短路电流,U为电压,Z为电路阻抗。
三、35kV线路短路电流计算步骤根据以上的短路电流计算公式,我们可以按照以下步骤来计算35kV 线路的短路电流:1. 确定故障类型:根据实际情况确定故障类型,是对称故障还是不对称故障。
2. 收集电路参数:收集35kV线路的电压和电路阻抗参数,包括电源电压、线路长度、线路材料等。
3. 计算短路电流:根据故障类型和电路参数,利用相应的短路电流计算公式进行计算。
4. 分析计算结果:得到短路电流数值后,需要对结果进行分析,判断是否符合线路设计要求,是否会对设备产生过大的负荷,从而选择合适的保护装置。
四、35kV线路短路电流计算的影响因素35kV线路的短路电流受到多种因素的影响,以下是一些常见的影响因素:1. 电源电压:电源电压的大小直接影响短路电流的大小,电压越高,短路电流越大。
控制设备的短路电流计算方法
控制设备的短路电流计算方法以控制设备的短路电流计算方法为题,我们将介绍如何计算控制设备的短路电流。
控制设备的短路电流是指在设备发生短路故障时通过设备的电流。
掌握这一计算方法对于设计和选用合适的保护设备至关重要。
我们需要了解几个基本概念。
短路电流通常通过设备的额定电流来表示,它是设备能够安全运行的最大电流。
当设备发生短路时,电流会迅速增大,可能超过设备的额定电流,导致设备烧毁甚至引发火灾。
因此,我们需要计算设备的短路电流,以便选用合适的保护设备来防止这种情况的发生。
计算设备的短路电流需要考虑多个因素,包括供电系统的电压、电源电阻、设备的电阻和电抗等。
下面,我们将逐步介绍如何计算这些因素。
我们需要确定供电系统的电压。
通常,供电系统的电压会在设计阶段确定,例如220V、380V等。
我们需要计算电源电阻。
电源电阻是指供电系统中与设备相连的电阻。
在一般情况下,电源电阻是非常小的,可以忽略不计。
但在一些特殊情况下,如长距离供电线路或低电压供电系统,电源电阻可能会对短路电流产生影响,需要进行计算。
然后,我们需要计算设备的电阻和电抗。
设备的电阻是指设备本身的电阻,而电抗则是指设备对交流电流的阻抗。
设备的电阻和电抗通常在设备的技术参数中给出,我们可以直接获取。
我们可以使用短路电流计算公式来计算设备的短路电流。
短路电流计算公式通常形如:I = U / (Zs + Zd)其中,I表示设备的短路电流,U表示供电系统的电压,Zs表示电源电阻,Zd表示设备的阻抗。
通过使用这个公式,我们可以计算设备的短路电流。
然而,需要注意的是,这个公式是一个近似计算公式,它假设了设备的电阻和电抗是常数,并且不考虑设备的非线性特性。
在实际应用中,我们可能需要使用更为复杂的计算方法,考虑设备的实际工作情况和特性。
需要注意的是,计算得到的短路电流只是理论值,实际情况可能会有所偏差。
因此,在设计和选用保护设备时,我们需要根据实际情况进行合理的折减,以确保设备的安全运行。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
变压器短路容量-短路电流计算公式-短路冲击电流的计算发布者:admin 发布时间:2009-3-23 阅读:513次供电网络中发生短路时,很大的短路电流会使电器设备过热或受电动力作用而遭到损坏,同时使网络内的电压大大降低,因而破坏了网络内用电设备的正常工作。
为了消除或减轻短路的后果,就需要计算短路电流,以正确地选择电器设备、设计继电保护和选用限制短路电流的元件。
二.计算条件1.假设系统有无限大的容量.用户处短路后,系统母线电压能维持不变.即计算阻抗比系统阻抗要大得多。
具体规定: 对于3~35KV级电网中短路电流的计算,可以认为110KV及以上的系统的容量为无限。
只要计算35KV及以下网络元件的阻抗。
2.在计算高压电器中的短路电流时,只需考虑发电机、变压器、电抗器的电抗,而忽略其电阻;对于架空线和电缆,只有当其电阻大于电抗1/3时才需计入电阻,一般也只计电抗而忽略电阻。
3. 短路电流计算公式或计算图表,都以三相短路为计算条件。
因为单相短路或二相短路时的短路电流都小于三相短路电流。
能够分断三相短路电流的电器,一定能够分断单相短路电流或二相短路电流。
三.简化计算法即使设定了一些假设条件,要正确计算短路电流还是十分困难,对于一般用户也没有必要。
一些设计手册提供了简化计算的图表.省去了计算的麻烦.用起来比较方便.但要是手边一时没有设计手册怎么办?下面介绍一种“口诀式”的计算方法,只要记牢7句口诀,就可掌握短路电流计算方法。
在介绍简化计算法之前必须先了解一些基本概念。
1.主要参数Sd三相短路容量(MV A)简称短路容量校核开关分断容量Id三相短路电流周期分量有效值(KA)简称短路电流校核开关分断电流和热稳定IC三相短路第一周期全电流有效值(KA) 简称冲击电流有效值校核动稳定ic三相短路第一周期全电流峰值(KA) 简称冲击电流峰值校核动稳定x电抗(W)其中系统短路容量Sd和计算点电抗x 是关键.2.标么值计算时选定一个基准容量(Sjz)和基准电压(Ujz).将短路计算中各个参数都转化为和该参数的基准量的比值(相对于基准量的比值),称为标么值(这是短路电流计算最特别的地方,目的是要简化计算).(1)基准基准容量Sjz =100 MV A基准电压UJZ规定为8级. 230, 115, 37, 10.5, 6.3, 3.15 ,0.4, 0.23 KV有了以上两项,各级电压的基准电流即可计算出,例: UJZ (KV)3710.56.30.4因为S=1.73*U*I 所以IJZ (KA)1.565.59.16144(2)标么值计算容量标么值S* =S/SJZ.例如:当10KV母线上短路容量为200 MV A时,其标么值容量S* = 200/100=2.电压标么值U*= U/UJZ ; 电流标么值I* =I/IJZ3无限大容量系统三相短路电流计算公式短路电流标么值: I*d = 1/x* (总电抗标么值的倒数).短路电流有效值: Id= IJZ* I*d=IJZ/ x*(KA)冲击电流有效值: IC = Id *√1 2 (KC-1)2 (KA)其中KC冲击系数,取1.8所以IC =1.52Id冲击电流峰值: ic =1.41* Id*KC=2.55 Id (KA)当1000KV A及以下变压器二次侧短路时,冲击系数KC ,取1.3这时:冲击电流有效值IC =1.09*Id(KA)冲击电流峰值: ic =1.84 Id(KA)掌握了以上知识,就能进行短路电流计算了。
公式不多,又简单.但问题在于短路点的总电抗如何得到?例如:区域变电所变压器的电抗、输电线路的电抗、企业变电所变压器的电抗,等等。
一种方法是查有关设计手册,从中可以找到常用变压器、输电线路及电抗器的电抗标么值.求得总电抗后,再用公式计算短路电流; 设计手册中还有一些图表,可以直接查出短路电流。
下面介绍一种“口诀式”的计算方法,只要记牢7句口诀,就可掌握短路电流计算方法。
4.简化算法【1】系统电抗的计算系统电抗,百兆为一。
容量增减,电抗反比。
100除系统容量例:基准容量100MV A。
当系统容量为100MV A时,系统的电抗为XS*=100/100=1当系统容量为200MV A时,系统的电抗为XS*=100/200=0.5当系统容量为无穷大时,系统的电抗为XS*=100/∞=0系统容量单位:MV A系统容量应由当地供电部门提供。
当不能得到时,可将供电电源出线开关的开断容量作为系统容量。
如已知供电部门出线开关为W-V AC 12KV 2000A 额定分断电流为40KA。
则可认为系统容量S=1.73*40*10000V=692MV A, 系统的电抗为XS*=100/692=0.144。
【2】变压器电抗的计算110KV, 10.5除变压器容量;35KV, 7除变压器容量;10KV{6KV}, 4.5除变压器容量。
例:一台35KV 3200KV A变压器的电抗X*=7/3.2=2.1875一台10KV 1600KV A变压器的电抗X*=4.5/1.6=2.813变压器容量单位:MV A这里的系数10.5,7,4.5实际上就是变压器短路电抗的%数。
不同电压等级有不同的值。
【3】电抗器电抗的计算电抗器的额定电抗除额定容量再打九折。
例:有一电抗器U=6KV I=0.3KA 额定电抗X=4% 。
额定容量S=1.73*6*0.3=3.12 MV A. 电抗器电抗X*={4/3.12}*0.9=1.15电抗器容量单位:MV A【4】架空线路及电缆电抗的计算架空线:6KV,等于公里数;10KV,取1/3;35KV,取3%0电缆:按架空线再乘0.2。
例:10KV 6KM架空线。
架空线路电抗X*=6/3=210KV 0.2KM电缆。
电缆电抗X*={0.2/3}*0.2=0.013。
这里作了简化,实际上架空线路及电缆的电抗和其截面有关,截面越大电抗越小。
【5】短路容量的计算电抗加定,去除100。
例:已知短路点前各元件电抗标么值之和为X*∑=2, 则短路点的短路容量Sd=100/2=50 MV A。
短路容量单位:MV A【6】短路电流的计算6KV,9.2除电抗;10KV,5.5除电抗; 35KV,1.6除电抗; 110KV,0.5除电抗。
例:已知一短路点前各元件电抗标么值之和为X*∑=2, 短路点电压等级为6KV,则短路点的短路电流Id=9.2/2=4.6KA。
短路电流单位:KA【7】短路冲击电流的计算1000KV A及以下变压器二次侧短路时:冲击电流有效值Ic=Id, 冲击电流峰值ic=1.8Id1000KV A以上变压器二次侧短路时:冲击电流有效值Ic=1.5Id, 冲击电流峰值ic=2.5Id例:已知短路点{1600KVA变压器二次侧}的短路电流Id=4.6KA,则该点冲击电流有效值Ic=1.5Id,=1.5*4.6=7.36KA,冲击电流峰值ic=2.5Id=2.5*406=11.5KA。
可见短路电流计算的关键是算出短路点前的总电抗{标么值}.但一定要包括系统电抗。
本文来自: 河南全新液态起动设备有限公司专业软起动软启动水电阻液态软起液态短路电流的计算是为了正确选择和校验电气设备,使其满足电流的动、热稳定性的要求。
对于低压开关设备和熔断器等,还应按短路电流校验其分断能力。
计算短路电流时,首先要选择好短路点,短路点通常选择在被保护线路的始、末端。
始端短路点用于计算最大三相短路电流,用于校验设备和电缆的动、热稳定性;末端用于计算最小二相短路电流,用于校验继电保护整定值的可靠性。
短路电流的计算方法有解释法和图表法,主要以解释法为主。
一、短路电流的计算公式1、三相短路电流计算:I K(3)=U N2/{√3·[(∑R)2+(∑X)2]1/2}式中:I K(3) 三相短路电流,安;U N2 变压器二次侧额定电压,对于127、380、660伏电网,分别取133、400、690伏;短路回路内一相的电阻、电抗的总和,欧。
路电流计算:I K(2)=U N2/{2·[(∑R)2+(∑X)2]1/2}式中:I K(2) 二相短路电流,安;I K(3)=2 I K(2)/√3=1.15 I K(2)或 I K(2)=0.866 I K(3)二、阻抗计算1、系统电抗X S=U N22/S K式中:X S 折合至变压器二次侧的系统电抗,欧/相;U N2 变压器二次侧的额定电压,KV;S K 电源一次侧母线上的短路容量,MVA。
X S、S K 指中央变电所母线前的电源电抗和母线短路容量。
如中央变的短路容量数据不详,可用防爆配电箱的额定断流容量代替计算。
额定断流容量与系统电抗值(欧)2、变压器阻抗(可查参考文献3附录六表19-3)变压器每相电阻、电抗按下式计算:R B=ΔP/3I N22=ΔP·U N22/S N2X B=10U X%·U N22/ S N=10(U K2-U R2)1/2·U N22/ S N式中:R B、 X B 分别为变压器每相电阻和电抗值,欧;U X 变压器绕组电抗压降百分值,%;U X =(U K2-U R2)1/2%;K 变压器绕组阻抗压降百分值,%;U R=[△P/(10·S N)]%R 变压器绕组电阻压降百分值,ΔP 变压器短路损耗,瓦;U N2、I N2 变压器二次侧额定电压(KV)和电流(A);S N 变压器额定容量,KVA。
3、高压电缆的阻抗高压电缆的阻抗折合至变压器二次侧的数值可按下式计算,同时计算出的电阻数据应换算至65℃时的数据。
电阻: R=R0L/K2;欧电抗: X=X0L/K2 欧式中:R0 高压电缆每公里的电阻,欧。
R0=1000ρ0/Sρ0 导电线芯的直流电阻系数,20℃时不小于下列数值:铜芯:0.0184 Ω·mm2/m铝芯:0.0310 Ω·mm2/mS 电缆线芯截面, mm26~10KV电压,电抗平均值为:0.08欧/公里。
0高压电缆每公里电抗,欧;对L 电缆长度,米。
变压比,变压器一次侧平均电压与二次侧平均电压的比值。
4、低压电缆的电阻和电抗(可查参考文献3附录三表5-1)所提供的数据如是20℃时的数据,应换算到65℃的数据,按下式计算:R=R20[1+0.004(t-20)]即:R65=1.18R20短路电流计算方法2010年06月05日星期六 11:10介绍一种“口诀式”的计算方法,只要记牢7句口诀,就可掌握短路电流计算方法。
原作是多年前发表在《建筑电气》上的。
具体时间和作者已不记得。
供有需要的同行参考。
关键词:短路电流计算方法口诀一.概述供电网络中发生短路时,很大的短路电流会使电器设备过热或受电动力作用而遭到损坏,同时使网络内的电压大大降低,因而破坏了网络内用电设备的正常工作.为了消除或减轻短路的后果,就需要计算短路电流,以正确地选择电器设备、设计继电保护和选用限制短路电流的元件.二.计算条件1.假设系统有无限大的容量.用户处短路后,系统母线电压能维持不变.即计算阻抗比系统阻抗要大得多. 具体规定: 对于3~35KV级电网中短路电流的计算,可以认为110KV及以上的系统的容量为无限大.只要计算35KV及以下网络元件的阻抗.2.在计算高压电器中的短路电流时,只需考虑发电机、变压器、电抗器的电抗,而忽略其电阻;对于架空线和电缆,只有当其电阻大于电抗1/3时才需计入电阻,一般也只计电抗而忽略电阻.3. 短路电流计算公式或计算图表,都以三相短路为计算条件.因为单相短路或二相短路时的短路电流都小于三相短路电流.能够分断三相短路电流的电器,一定能够分断单相短路电流或二相短路电流.三.简化计算法即使设定了一些假设条件,要正确计算短路电流还是十分困难,对于一般用户也没有必要.一些设计手册提供了简化计算的图表.省去了计算的麻烦.用起来比较方便.但要是手边一时没有设计手册怎么办?下面介绍一种“口诀式”的计算方法,只要记牢7句口诀,就可掌握短路电流计算方法.在介绍简化计算法之前必须先了解一些基本概念.1.主要参数Sd三相短路容量 (MVA)简称短路容量校核开关分断容量Id三相短路电流周期分量有效值(KA)简称短路电流校核开关分断电流IC三相短路第一周期全电流有效值(KA) 简称冲击电流有效值校核动稳定ic三相短路第一周期全电流峰值(KA) 简称冲击电流峰值校核动稳定x电抗(Ω)其中系统短路容量Sd和计算点电抗x 是关键.2.标么值计算时选定一个基准容量(Sjz)和基准电压(Ujz).将短路计算中各个参数都转化为和该参数的基准量的比值(相对于基准量的比值),称为标么值(这是短路电流计算最特别的地方,目的是要简化计算).(1)基准基准容量 Sjz =100 MVA基准电压 UJZ规定为8级. 230, 115, 37, 10.5, 6.3, 3.15 ,0.4, 0.23 KV有了以上两项,各级电压的基准电流即可计算出,例: UJZ (KV)3710.56.30.4因为 S=1.73*U*I 所以 IJZ (KA)1.565.59.16144(2)标么值计算容量标么值 S* =S/SJZ.例如:当10KV母线上短路容量为200 MVA时,其标么值容量S* = 200/100=2.电压标么值 U*= U/UJZ ; 电流标么值 I* =I/IJZ3无限大容量系统三相短路电流计算公式短路电流标么值: I*d = 1/x* (总电抗标么值的倒数).短路电流有效值: Id= IJZ* I*d=IJZ/ x*(KA)冲击电流有效值: IC = Id *√1 2 (KC-1)2 (KA)其中KC冲击系数,取1.8所以 IC =1.52Id冲击电流峰值: ic =1.41* Id*KC=2.55 Id (KA)当1000KVA及以下变压器二次侧短路时,冲击系数KC ,取1.3这时:冲击电流有效值IC =1.09*Id(KA)冲击电流峰值: ic =1.84 Id(KA)掌握了以上知识,就能进行短路电流计算了.公式不多,又简单.但问题在于短路点的总电抗如何得到?例如:区域变电所变压器的电抗、输电线路的电抗、企业变电所变压器的电抗,等等.一种方法是查有关设计手册,从中可以找到常用变压器、输电线路及电抗器的电抗标么值.求得总电抗后,再用以上公式计算短路电流; 设计手册中还有一些图表,可以直接查出短路电流.下面介绍一种“口诀式”的计算方法,只要记牢7句口诀,就可掌握短路电流计算方法.4.简化算法【1】系统电抗的计算系统电抗,百兆为一。
