地质素描图的类型与画法共55页
地质构造素描卡片
文字描述
井田内陷落柱台帐
序号
揭露
煤层
工程控制情况
长轴
（m）
短轴
（m）
揭露时间
南山煤业井田内陷落柱
台
帐
地质构造素描卡片（陷落柱）
Байду номын сангаас编号
巷道名称
位置
平
面
图
（素描
图）
长轴：米，短轴：米，面积平方米。
文字描述
柱体内填物以砂岩，灰岩碎块为主，岩石堆积有序，根据岩性判定该陷落柱冒落高度距2#煤底板10米范围内：柱体内溶洞发育，含方解石晶体，并且底板涌水。
地质构造素描卡片（陷落柱）
编号
巷道名称
位置
平
面
图
（素描
图）
绝美的地质素描图，重温地学的基本功！
绝美的地质素描图，重温地学的基本功！各种地质现象千姿百态，⾯对丰富多彩的地质现象，我们必须仔细观察，透彻了解。
⽽作为描绘地质构造的重要⼿法——地质素描，却越来越陌⽣。
野外地质现象繁杂纷乱，地质摄影虽然也能获得这种效果，但往往由于镜头所向便⼀览⽆余，有时繁杂纷乱、主次不明；⽽且常常受光线、⽓候等条件限制，不如地质素描重点突出、形象鲜明、概念清晰、应⽤简便。
有些冗长的⽂字还⽆法叙述清楚的地质现象，通过地质素描便可⼀⽬了然。
成为野外地质⼯作中获取原始资料的⼀种⼿段，也是野外地质⼯作者必须掌握的⼀种基本技能。
以⽢肃⽟门⽼君庙⽯油河为例：⽢肃⽟门⽼君庙⽯油河的三级阶梯下⾯就让我们⼀起来欣赏⼀组绝美的地质素描图，重温地学的基本功：河南偃师五佛⼭群马鞍⼭组与葡峪组之间的滑动断层⾯岩壁上的倒转背斜⼴西阳朔穿岩岩溶地貌⼴西阳朔穿岩为背景题材的风景速写⼴东三⽔⽲⽣坑风⼭泥盆纪灰岩中发育的逆断层及褶皱黄陵背斜西翼冀家湾⼀九曲脑间震旦系剖⾯素描图湖北秋千坪区⽥家坪---母猪峡间震旦系剖⾯河南登封嵩⼭构造素描新疆孚远三台南烧房沟缘倾斜岩层形成的地貌湖北宜恩长潭河由古⽣界地层组成的向斜远景西藏曲松县布余地区雅鲁藏布江断裂景观河南登封远古界嵩⼭群之⾓度不整合接触安徽黄⼭由黄⼭花岗岩形成的⽟屏峰云南丽江⽯⿎⾦沙江河曲⽢肃东部的黄⼟塬⼴西桂林岩溶地貌云南路南⽯林珠穆朗玛峰地区新疆博格达⼭北麓平坡⼭的冰川⾆湖北建始凉风槽直⽴的云台观⽯英砂岩层由黄盖峰西望嵩⼭之远古界⽯英岩组成的同斜倒转褶皱辉绿岩中的球状风化云南路南岩溶⽯柱⼴东三⽔灰岩中形成的向斜构造北京三家店侏罗系砂岩中斜列的剪节理（A处）⼴东英德波罗坑由变质砂岩组成的倾伏背斜⼴东马坝⽯灰系泥质岩中倒转背斜内发育的轴⾯劈理张家⼝珍珠岩和⼤同第四纪⽕⼭的纺锤形⽕⼭弹河北滦平岔道⼝⽔下凝灰岩磨光⾯构造标本正长⽯晶形⼴东阳春⼆叠纪龙潭煤系中的化⽯北京房⼭下中院震旦纪硅质岩中的压性断层破碎带⼜华阳南望华⼭块⾯分割线条⽢肃北⼭侏罗系地层风蚀地貌新疆⿇札塔克的风蚀蘑菇⽯湖北咸丰背柴沟北东断裂构造湖北巴东新家⼆叠系灰岩沿节理风化地貌平卧褶曲好像⼏层迭在⼀起的曲板河流侧⽅侵蚀形成的淘蚀崖⽢肃敦煌⽔电站南沙⼭新疆准格尔盆地乌尔砾岩风蚀现象辽宁朝阳北票西⽞武岩组成的⽕⼭颈安徽省繁昌黄慕渡灰岩形成的褶皱北京房⼭上中院，见到的缘倾斜岩层和远景由单斜岩层组成的单斜地形砾岩形成短轴背斜的形态像个椭圆形的勺南⽅⼆叠纪龙潭煤系地层形成的馒头状丘陵地形像鞍、像圆顶笠岩溶塌陷好⽐⼀块平板上钻穿的园洞⼭脉、转向的块⾯关系河流延伸及转向的块⾯关系⽢肃婆娑泉侏罗系地层风蚀塔长江巫峡湖北建始凉风槽直⽴岩层云南路南⽯林的溶蚀⾯⼴东丹霞盆地姐妹⼭第三系砾岩江西⼽阳红⾊砾岩形成的⽯柱花岗岩球状风化岩溶⽯林、⼭坡、海底喷发的⽞武岩枕状构造、花岗岩球状风化纹沟发育的缓坡地形岩溶峰林⽢肃敦煌鸣砂⼭⽉⽛泉侵⼊岩脉西藏妥坝西的⽯灰岩因寒冻风化形成的锯齿状⼭脊⼴西漓江两岸岩溶峰林河北涞⽔⽔平产状的震旦纪硅化灰岩形成的柱状⽯峰湖北宜恩晚⽩垩鄂系紫红⾊砂砾岩形成的地貌⼴东坪⽯由第三系红⾊钙质砾岩形成的丹霞地貌泥林深切河曲⽢肃北⼭第四系泥岩风蚀地貌⽢肃肃南祁连冰碛巨砾河北涞⽔庄户村东震旦纪硅化灰岩形成的单⾯陡⾯⼴西兴坪泥盆纪⽯灰岩形成的岩溶峰林地貌交错层理⽯灰岩形成的岩溶⽯峰岩层出露北京西⼭军庄奥陶系灰岩构成的背斜⼀翼湖北合丰廖家坡东⼭峰背斜北西翼的缓倾斜地层⽢肃肃南观⼭河奥陶系灰岩形成的单斜⼭⽢肃祁连⼭⾦龙河由奥陶系板岩、千枚岩组成的⾼⾓度倾伏背斜河南嵩⼭⽼王庙由元古界⽯英组成的倾伏背斜河北迁安宫店⼦向斜北京⼤灰⼚奥陶系⽩云岩⼩褶皱组成的窗棂构造河南⽅城震旦系硅质条带状⼤理岩中的相似褶皱蠕动构造旋卷构造湖北巴东新家拖扒⼦灰岩垂直节理风化形成的地貌河南嵩⼭五指岭组⽯英岩及千枚岩背斜中的正扇形霹雳西藏萨迦县⽇喀则群砂质板岩的斜歪背斜中的轴⾯劈理⽢肃阿克塞东第四系砂砾岩a与古⽣代⽕⼭岩b断层接触河北兴隆砂岩中断层⾯附近的帚状节理⽢肃祁连青稞地奥陶系板岩内蒙乌拉尔⼭⼭前断层崖河南偃师五佛⼭断层形成的断层三⾓⾯⽢肃肃北某矿点碳酸盐脉⽢肃当⾦⼭⼀带的断层三⾓⾯⽢肃马鬃⼭北坡斜长花岗岩体中的基性岩脉⽢肃北⼭沙井西南⼤理岩中顺层贯⼊的辉绿岩脉⽢肃酒泉车站南侧祁连⼭⾼⼭地貌云南东川的粘性泥⽯流⽢肃武都的⼤型滑坡湖北巴东由⼆叠纪⽯灰岩形成的地貌巫⼭神⼥峰⽢肃窟窿⼭⽟门砾岩⽢肃⽟门市西窟窿⼭饼状钙质结核风化露头⽢肃敦煌西湖红柳灌丛沙丘新疆托克逊风蚀蜂窝⽯⼽壁滩花岗岩风蚀地貌⽢肃陇东黄⼟滑坡⽢肃北⼭沙婆泉上侏罗统页岩侵蚀地貌新疆雅丹的风蚀雅丹地貌宁夏中卫腾格⾥沙漠的东南⾓风蚀塔周⼝店龙⾻⼭鸽⼦堂准葛尔盆地德伦⼭岗风蚀⽯柱⽢肃酒泉北⼤河蛇曲云南丽江⽯⿎镇附近长江上游河曲长江翟塘峡海南岛某地⽞武岩海岸及海蚀柱⼴东⾼鹤花岗岩丘陵间的⼩⽚沼泽⿊龙江“五⼤连池”绳状构造熔岩碳磷铀矿聚集与岩层层理关系河南嵩⼭变质岩褶皱构造标本河北迁安磁铁⽯英岩叠加构造标本来源：《野外地质素描》。
地质素描方法的基本要点 教学PPT课件
化，要比理论概念上复杂得多。“纸上得来终觉浅、绝 知此事要躬行”，根本在于需要多画多练习。
30
三、透视法则与规律的应用
1、近高远低 近高远低的变化，主要表现在高度、空间方面。公路边
上的电线杆，其大小、长短本是相等的，由于距离的远近变 化，电线杆的顶点与地上的交点各自连成一条线，就会在视 平线上相交成一点。
立体图形
4
第一章 地质素描方法的基本要点
一、透视法基本原理
9
22
一、透视法基本原理
为达到立体感的效果，就必须掌握透视的基本原理并加以应用。现将
透视的基本原理及素描技法要领分述如下：
透视，就是物像在平面 上的投影。所谓投影， 即假设素描者与实物间 有一透明的垂直平面。 实物轮廓线上所有的点 与素描者眼睛的连线。 在假设垂直平面上相交， 这些点就是实物在平面 上的投影点。如果这个 假设平面是画纸，那么， 这些投影在平面上的交 点的连线就是我们所要 画的像。
近清远朦
36
7、近弯远直
即在曲线透视的作用下，弯曲的公路和河道，越近越大， 越远弧度越小，直至成一线。
近弯远直
37
透视原理示意图
23
我们在日常生活中看到的景物，由于远近高低和角度不同，在视觉 上会引起不同的反映，这种现象叫透视现象。研究这些现象在平面上用 线来表示景物规律的科学称为透视学。
各种景物在人们视觉中，在空间位置上总是给人以近大远小、近宽 远窄，直至成一线一点或消逝。同样的物体越远越小、越低、最远，在 地平线上变成一个小点。这种相同或相似的物体因距离及角度的变化， 其形状、大小、清晰度、色彩饱和度等方面随之产生变化的透视现象， 是人们视觉反映的基本规律，即透视率。

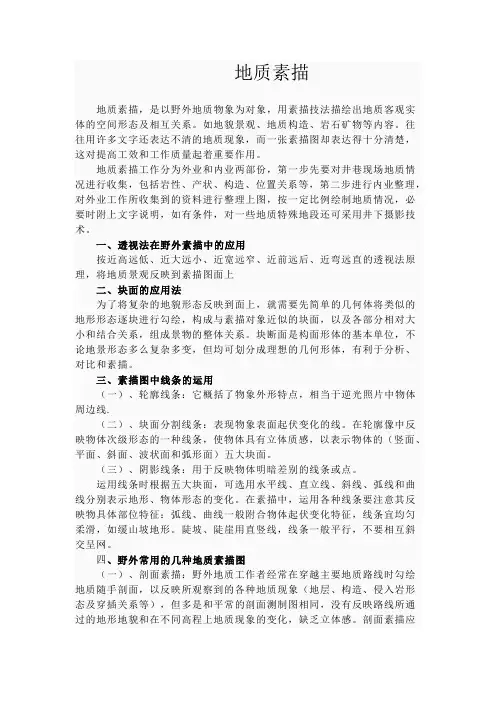

地质素描
地质素描地质素描，是以野外地质物象为对象，用素描技法描绘出地质客观实体的空间形态及相互关系。
如地貌景观、地质构造、岩石矿物等内容。
往往用许多文字还表达不清的地质现象，而一张素描图却表达得十分清楚，这对提高工效和工作质量起着重要作用。
地质素描工作分为外业和内业两部份，第一步先要对井巷现场地质情况进行收集，包括岩性、产状、构造、位置关系等，第二步进行内业整理，对外业工作所收集到的资料进行整理上图，按一定比例绘制地质情况，必要时附上文字说明，如有条件，对一些地质特殊地段还可采用井下摄影技术。
一、透视法在野外素描中的应用按近高远低、近大远小、近宽远窄、近前远后、近弯远直的透视法原理，将地质景观反映到素描图面上二、块面的应用法为了将复杂的地貌形态反映到面上，就需要先简单的几何体将类似的地形形态逐块进行勾绘，构成与素描对象近似的块面，以及各部分相对大小和结合关系，组成景物的整体关系。
块断面是构面形体的基本单位，不论地景形态多么复杂多变，但均可划分成理想的几何形体，有利于分析、对比和素描。
三、素描图中线条的运用（一）、轮廓线条：它概括了物象外形特点，相当于逆光照片中物体周边线.（二）、块面分割线条：表现物象表面起伏变化的线。
在轮廓像中反映物体次级形态的一种线条，使物体具有立体质感，以表示物体的（竖面、平面、斜面、波状面和弧形面）五大块面。
（三）、阴影线条：用于反映物体明暗差别的线条或点。
运用线条时根据五大块面，可选用水平线、直立线、斜线、弧线和曲线分别表示地形、物体形态的变化。
在素描中，运用各种线条要注意其反映物具体部位特征：弧线、曲线一般附合物体起伏变化特征，线条宜均匀柔滑，如缓山坡地形。
陡坡、陡崖用直竖线，线条一般平行，不要相互斜交呈网。
四、野外常用的几种地质素描图（一）、剖面素描：野外地质工作者经常在穿越主要地质路线时勾绘地质随手剖面，以反映所观察到的各种地质现象（地层、构造、侵入岩形态及穿插关系等），但多是和平常的剖面测制图相同，没有反映路线所通过的地形地貌和在不同高程上地质现象的变化，缺乏立体感。
看完前辈的这些野外地质素描，敬意油然而生！07
看完前辈的这些野外地质素描，敬意油然而生！07
河北张家口珍珠岩
山西大同第四系火山的纺锤形火山弹
河北滦平岔道口水下凝灰岩磨光面
矽卡岩中的黄铁矿
山东里旺重晶石脉穿插磁铁矿标本
来源：蓝淇锋、宋姚生、丁民雄等
二、野外常用的几种素描
1.剖面素描：地形与剖面相结合，使地质内容更加突出，这是野外地质工作中最普遍的素描形式。
逆断层及褶皱
2.地景素描：地精素描描绘的范围较大，地质体在地面所组成的地景层次较复杂，该种素描需要处理的手法较多较为复杂。
广西桂林岩溶地貌
3.露头素描：这种素描的地质现象规模较小，往往是一些微地貌和小构造。
花岗岩的球状风化
4.标本素描：包括岩石标本、矿物标本、构造标本、和古生物标本，要求精细入味。
粉砂岩组成的砾岩
三、地质素描几点要求
地质素描虽然没有统一的格式但应尽可能标注以下内容
1.图名及素描内容的文字说明；
2.地质界限或代号及相应说明；
3.图中标志性地点的标注；
4.比例尺；
5.素描地点、作者及单位。
四、矿哥教你画素描
教学1
↓ ↓ ↓
↓ ↓ ↓
↓ ↓ ↓。
地质地质绘图的方法和步骤
地质地质绘图的方法和步骤一、绘制信手地质剖面图如果是横穿构造线走向进行综合地质观察时，应绘制信手地质剖面图，它表示横过构造线方向上地质构造在地表以下的情况，这是一种综合性的图件，既要表示出地层，又要表示出构造，还要表示火成岩和其他地质现象以及地形起伏、地物名称以及其他需要表示的综合性内容。
绘好路线地质剖面图是地质工作者的一项重要基本功，必须掌握。
路线信手地质剖面图中的地形起伏轮廓是目估的，但要基本上反映实际情况，各种地质体之间的相对距离也是目测的，应基本正确，各地质体的产状则是实测的，绘图时，应力求准确。
图上内容应包括图名、剖面方向、比例尺(一般要求水平比例尺和垂直比例尺一致)、地形的轮廓、地层的层序、位置、代号、产状、岩体符号、岩体出露位置、岩性和代号、断层位置、性质、产状、地物名称。
具体绘图步骤如下：估计路线总长度，选择作图的比例尺，使剖面图的长度尽量控制在记录簿的长度以内，当然，如果路线长，地质内容复杂，剖面可以绘得长一些。
绘地形剖面图，目估水平距离和地形转折点的高差，准确判断山坡坡度、山体大小，初学者易犯的错误是将山坡画陡了。
一般山坡不超过30°，更陡的山坡人是难以顺利通过的。
在地形剖面的相应点上按实测的层面和断层面产状，画出各地层分界面及断层面的位置、倾向及倾角，在相应的部位画出岩体的位置和形态。
相应层用线条联接以反映褶皱的存在和横剖面的特征。
标注地层、岩体的岩性花纹、断层的动向、地层和岩体的代号、化石产地、取样位置等。
写出图名、比例尺、剖面方向、地物名称、绘制图例符号及其说明，如为习惯用的图例，可以省略。
从作图技巧方面来说，应注意以下三个“准确”：①地形剖面图要画准确；②标志层和重要地质界线的位置要画准确。
如断层位置、煤系地层位置、火成岩体位置等；③岩层产状要画准确，尤其是倾向不能画反，倾角大小要符合实际情况。
此外，线条花纹要细致、均匀、美观，字体要工整，各项注记的布局要合理。
地质素描
立体
立体图形素描，不 但要表现地质现象 的存在和诸多因素 间联系，而且把现 象的空间关系反映 出来。给人以立体 感觉。它是以绘画 为基础的一种表现 手法。
素描要点
要真实而形象地反映地质内容，要处理 好以下几个关系： 1、用透视关系反映地质构造在空间位置 的变化。其原则是：近大远小。 近：高、大、宽、前、下、弯、滑 远：低、小、窄、后、小、直、朦。
地质素描的步骤
1、控制比例，划出总体轮廓，确定景象前后位置。 控制比例一般用比例法：素描前手握铅笔，伸直手臂，以笔的一端瞄准景物高、低、 长、宽、大、小等可比较的一端，并移动拇指把一端准确记下来。以第一次的比较长度 作为一，其它各次以其比较的相对比例相应地定在图上，作为圈定大体轮廓的控制。然 后用简单线条勾出图象的大体轮廓，并作为圈定整个画面其它景物高低、大小、远近比 较标准。 2、画出景象的几何立体形态，划定块面 在大体轮廓已定基础，从近到远、从主到次，逐个将已圈定的景象单位，按实际形 状所近似的几何立体正式成立圈定出来，并分析其主要块面性质，画出分割线条。这时 素描已初具立体感效果。 3、画细部，加注说明 成分割线条画完后，即应着手景物细部的表现，作者根据要表达的地质内容特点， 可选用不同线条。完成后加注说明： 1）图中的主要高地、居民点、河流等名称和标高； 2）地层界线、地质符号或代号及相应说明； 3）比例尺、方位、日期； 4）图名或素描图说明。
在运用上述线条法则基础上，常以点线、 折线、曲线、丁形线、小片全涂、平直 线等六种辅助线交叉使用，或选用其中 某一种作为主要线条，以再现不同类型 的景物。如坚硬的砂岩用折线，凹凸不 平的用丁形线，广阔平原和田园、水平 层理用平直线，沙丘、沙滩用点线，外 貌园滑、尖利构造用曲线等，不同线条 所起的效果不同。
野外地质素描图画法ppt
五、线条运用中常出现的问题 1、明暗面的表现
地质素描，一般只要掌握三种基调，即物像接受光源的角度不 同，受光的程度就有强弱的区别，受光的一面最强，为白色基调； 背面的最弱，为深色（或黑色）。在受光和背光的过渡区，光线适 中，为灰色。根据这些线条不同的基调，用线条来反映景象形态结 构空间立体感。
二、地景形体变化的“五大面”
要使素描真实而形象地表现客观地质体，必须处理好两 大关系，即空间位置变化的关系（透视关系和景物形状起伏 变化关系，前者主要是运用透视法则来解决，后者主要运用 块面分析来解决）。
所谓块面，也就是素描所能（或所需）表现的基本单位 是由哪几种形状的面所组成。野外一般是循着它的自然分割 面去寻找。划分“基本单位”的规律大小，可视素描内容的 需要而定。往往为了突出某一地质内容而需要更详细地表现 一些细小的起伏变化，如下图引起各种地景块面的分解。
60
四、线条的对比 利用线条的粗细、虚实、疏密、刚柔对比可以突出重点、 增强空间感，还可以表现差异，地质作用程度的差别造成地 质现象的形态特征。
61
四、线条的对比
1、粗细对比
粗细对比可增强空间感。
62
四、线条的对比
2、虚实对比
63
四、线条的对比
3、疏密对比
64
四、线条的对比
4、刚柔对比
表现软硬岩性的差别。
时要注意空气透视变化，虚实处理得当，从而显示出它前后关 系。
36
近前远后
三、透视法则与规律的应用
5、近下远上 是指在视平线以下景物（俯视）越近的物像越接近图幅
的底边线（基线），越远的物像越接近地平线。
近下远上
37
6、近清远朦
因空气透视的影响，会产生清晰度的不同变化，近的清晰 可见，远方城镇及山体朦胧不清。素描时，尽力把近景画实、 远景画虚，景物之间留下一定空白，显示出它们的虚实层次。
2019年度井巷地质素描图
XXX 县XXX 煤业有限责任公司井巷地质素描图巷道名称： +720m 运输大巷 地质素描人员： XXX 素描位置： 距开口5m 地质素描时间： 2019.10.15 开掘（爆破）时间： 2019.8.2 素描编号： 0001现象描述（偏帮现象、岩爆现象、渗水涌水状态、发生时间等）：无偏帮现象、岩爆现象、渗水涌水状态，层理清晰，岩性较完整.图形素描（断层、节理的位置、走向倾向；溶洞、空洞、采空区的位置；坍方位置、大小；偏帮部位；岩爆部位；渗水涌水的位置等）：+720m 运输大巷布置距煤层20 m 粉砂岩层中，其顶板为粉砂岩，底板为砂质泥岩，含动物化石碎屑或个体，含黄铁矿较多。
根据勘探及四邻已揭露的资料,本底板岩石运输巷在掘进的过程中不会遇到大的断层,。
施工负责人 XXX 地测科长 XXX 地质工程师XXX总工程师XXX右墙脚左墙脚右拱脚左拱脚右拱脚左拱脚右拱脚左拱脚井巷地质素描图巷道名称： 7413运输巷 地质素描人员： XXX 素描位置： 距开口5m 地质素描时间： 2019.10.5 开掘（爆破）时间： 2019.8.10 素描编号： 0001现象描述（偏帮现象、岩爆现象、渗水涌水状态、发生时间等）：无偏帮现象、岩爆现象、渗水涌水状态，层理清晰，煤岩性较完整.图形素描（断层、节理的位置、走向倾向；溶洞、空洞、采空区的位置；坍方位置、大小；偏帮部位；岩爆部位；渗水涌水的位置等）：位于宣威组二加三段顶部，呈层状、似层状产出，现矿区内可采煤层分布于+826—+700m 标高之间，上距第四段底界（K 7标志层）2.73m ，下距B 3煤层平均间距2.73m ，煤层厚0.97—1.40m ，平均1.19m 。
一般含1—2层夹矸，夹矸一般位于煤层中部或下部，夹矸厚0.01—0.14m ，岩性为炭质泥岩或高岭石粘土岩，其中一层为褐灰色高岭石化晶屑凝灰岩，具砂状结构，易于识别，厚度属较稳定煤层。
煤层顶板为深灰、灰黑色炭质泥岩、泥岩或砂质泥岩，含动物化石碎屑或个体，含黄铁矿较多；底板多为深灰色粘土岩或砂质泥岩，含灰色肾状菱铁矿结核。
绘制各类地质图件全方法
绘制各类地质图件全方法绘制各类地质图件全方法一、地质图的种类和基本内容用规定的符号、线条、色彩来反映一个地区地质条件和地质历史发展的图件，叫地质图。
它是依据野外探明和收集的各种地质勘测资料，按一定比例投影在地形底图上编制而成的，是地质勘察工作的主要成果之一。
（一）地质图的种类1、普通地质图以一定比例尺的地形图为底图，反映一个地区的地形、地层岩性、地质构造、地壳运动及地质发展历史的基本图件，称为普通地质图，简称地质图。
在一张普通地质图上，除了地质平面图(主图)外，一般还有一个或两个地质剖面图和综合地层柱状图，普通地质图是编制其它专门性地质图的基本图件。
按工作的详细程度和工作阶段不同，地质图可分为大比例尺的(＞1：25000)、中比例尺的〔1：5000～1：10 万〕、小比例尺的（1：20 万～1：100万)。
在工程建设中，一般是大比例尺的地质图。
2、地貌及第四纪地质图以一定比例尺地地形图为底图，主要反映一个地区的第四纪沉积层的成因类型、岩性及其形成时代、地貌单元的类型和形态特征的一种专门性地质图，称为地貌及第四纪地质图。
3、水文地质图以一定比例尺地地形图为底图，反映一个地区总的水文地质条件或某一个水文地质条件及地下水的形成、分布规律的地质图件，称为水文地质图。
4、工程地质图工程地质图是各种工程建筑物专用的地质图，如房屋建筑工程地质图、水库坝址工程地质图、铁路工程地质图等。
工程地质图一般是以普通地质图为基础，只是增添了各种与工程有关的工程地质内容。
如在地下洞室纵断面工程地质上，要表示出围岩的类别、地下水量、影响地下洞室稳定性的各种地质因素等。
（二）地质图的基本内容1、平面地质图平面地质图又称为主图，是地质图的主体部分，主要包括：地理概况：图区所在的地理位置(经纬度、坐标线)、主要居民点(城镇、乡村所在地)、地形、地貌特征等。
一般地质现象：地层、岩性、产状、断层等。
特殊地质现象：崩塌、滑坡，泥石流、喀斯特、泉及主要蚀变现象。
