(第六讲)三维地震勘探
三维地震勘探技术的应用
三维地震勘探技术的应用三维地震勘探技术是近年来出现的一种新型的地质地震勘探技术，通过三维地震勘探技术有效探查地质情况，为后续掘进施工及生产的有效开展提供了可靠且有益的指导。
在实际应用过程中在利用三维地震勘探技术对地质进行勘探时，需要从勘探设计、数据采集、数据处理以及后期的数据解释等多个环节对勘探过程进行严格的控制，确保勘探结果的可靠度，从而能够进一步提高三维地震勘探技术的发展水平，并为我国的能源勘探工作提供可靠的技术支持。
基于此本文分析了三维地震勘探技术的应用。
标签：地质；三维地震勘探技术；应用1 三维地震勘探技术概述目前，煤田地球物理勘探技术主要有测井、地震、电法、磁法及重力勘探技术，而地震勘探技术在煤炭资源勘查中起着重要作用。
三维地震勘探技术是一项综合性的应用型技术，集合了物理、计算机、数学等诸多学科，对于实现井下地质情况的高精度探明作用显著，是现阶段矿山生产中最关键的核心勘探技术之一。
三维地震技术是在二维地震技术的基础上发展起来的.相对于二维地震勘探，三维地震勘探前期需要设计和优选三维采集观测系统，野外施工需要使用较多的检波器等等，造成施工效率低，采集成本高等问题，因此工程上几乎没有使用三维地震勘探的先例。
但是随着浅层精确勘探的需要，人们将工程地震勘探的目光从二维转向了三维，因为相对于二维地震勘探，三维地震数据具有地震地质信息丰富、空间分辨率高等优点，经过地震资料的处理和解释，可以获得高品质的地震地质剖面，从而直观的反映地下界面的构造特征。
浅层三维的尺度要小于深层三维，因此浅层三维要求的精度更高，处理和解释的难度更大，开展浅层三维地震勘探的研究是很有必要的。
2 三维地震勘探技术2.1 勘探区地震地质条件浅层地震地质条件：采区内多数地段被黄土覆盖，耕地较多二表浅层岩性卞要由黄土、坡积物、亚黏土、风化基岩等组成，风化砂岩厚度变化较大，风化程度不一。
深层地震地质条件：采区内石炭二叠系含煤岩层沉积环境稳定，上下层岩性组合及其煤岩层的物理性质（颜色、软硬度、光泽、断口等）较稳定，主要标志层及煤层的钻孔测井曲线特征明显、形态容易区分，物理性质差异化较大因此，深层地震地质条件较好。
三维地震勘探概述

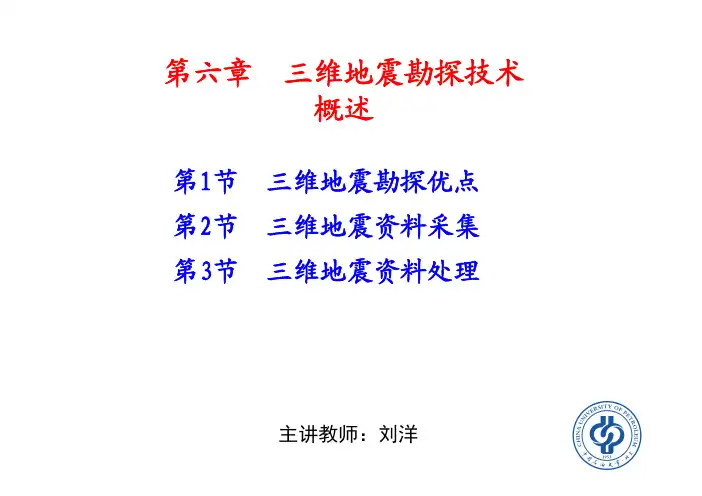

第六章三维地震勘探技术
概述
第1节三维地震勘探优点
第2节三维地震资料采集
第3节三维地震资料处理
主讲教师：刘洋
第1节三维地震勘探优点
第6章
VSP 地面地震勘探
地面激发井中接收地面接收接收点激发点
（3）海上四分量地震勘探（单源—四分量）（4）陆上三分量地震勘探（单源—三分量）
模型示意图二维地震成果剖面三维地震成果剖面
第6章
二维资料作的构造等值线图三维资料作的构造等值线图
第6章
第2节三维地震资料采集
第6章
宽线弯线
十字线环形排列
章
常规正交线束砖墙式奇偶式非正交式
常用三维观测系统--束状观测系统
第6章
8线8炮观测系统
第3节三维地震资料处理
第6章
第六章总结
1.地震勘探的分类
2.三维地震勘探的优点
3.三维观测系统设计的要求
4.三维地震野外采集过程
第六章词汇
时移地震time-lapse seismic
三维地震3D seismic
三分量地震three-component seismic 三维三分量地震3D-3C seismic
面元bin
方位角azimuth。
三维地震勘探概述
三维地震勘探概述三维地震勘探通过在地表或井下埋设地震探测仪器，如地震震源、地震传感器等，来记录由地震源激发的地震波信号。
这些设备可以记录信号的到达时间、振幅和频率等信息。
根据记录到的地震波数据，可以进行地震成像和地震解释分析，从而推断出地下地层的性质和结构。
三维地震勘探是传统二维地震勘探的进一步发展。
传统的二维地震勘探只能获取地层沿勘探延线的二维信息。
而三维地震勘探则可以获取地层在水平和垂直方向上的三维信息，提供更全面的地下结构描述。
三维地震勘探可以更准确地刻画地下地层的复杂性，为油气勘探、矿产资源勘探和地质灾害研究等提供重要数据支持。
三维地震勘探的基本原理是地震波在地下的传播。
当地震波传播到地下不同的介质中时，会发生折射、反射、散射和衍射等现象，这些现象都可以通过地震波记录来分析和解释。
通过分析地震波的传播路径和到达时间，可以推导出地震波在地下的传播速度和传播路径，从而推断地下地层的结构和性质。
三维地震勘探的关键步骤包括数据采集、数据处理和数据解释。
在数据采集阶段，地震探测仪器会记录地震波的信号，这些信号可以通过地面震动、井下震动等方式激发。
数据采集通常需要在大范围、多点同时进行，以获取更全面的地震波数据。
数据处理阶段主要涉及信号预处理、地震成像和地震解释等过程。
信号预处理主要包括滤波、去除噪声等处理，以提高数据的质量。
地震成像是将数据转换成地下结构信息的过程，主要采用波动方程正演模拟、走时反演和成像等方法。
地震解释是对成像结果进行解释和分析，根据地震波的传播规律和地震信号的特征，推断地下地层的结构、性质和岩性等参数。
三维地震勘探的优势在于其能够提供更全面和详细的地下结构信息。
相比于二维地震勘探，三维地震勘探可以更好地揭示地下地层的三维结构和复杂性。
它可以提供地层性质的空间分布图、地下构造的三维模型和地震波传播路径的可视化等，为地质研究和勘探开发提供重要的佐证和指导。
总之，三维地震勘探是一种应用地震波传播原理进行地下结构分析的方法。
三维地震勘探方法原理与进展
三维地震勘探方法的原理与进展一、原理：70年代中期，著名的W.S.French三维模型问世，它充分地说明了三维地震对解决复杂地质问题的能力和二维地震技术不可克服的缺陷与局限性。
图1-2-1（a）是W.S.French地质模型，—个平台被—条断层切割成两部分，断层下降盘“4”有两个紧靠在—起的穹窿构造“l”和2”，断面“3”是一个斜坡，接个平台布置了13条测线。
图1-2-1(b)。
图1-2-1(c)、图1-2-1（d）是图1-2-1（a）中的第六条测线用不同他处理方法所得到的结果。
这条测线从断层下降盘开始，穿过窍隆“1”的顶部．经过穹窿“2”右翼最低点的平均部位与断层陡坡吴450交角进入上升盘高台。
图1-2-1(b)是未经偏移校正的常规水平叠加剖面，可以明显地看出绕射波和侧面波，弯降“1”被夸大并掩盖了平坦界面，且断面反射右移，同时还出现了来自穹窿“2”的侧面反射波。
图1-2-1(c)是三维偏移剖面，剖面右半部分的穹窿“1”被显示出来，但来自穹窿“2”的侧反射仍然存在，它干扰了平面的反射，同时其他各种侧面波均未能归位，也不能得到正确的解释。
1-2-1（d）是经三维偏移后得到的剖面，剖面上穹窿“2”的侧面反射及各种侧面干扰消失了，断面波、绕射波分别得到归位和收敛，剖面正确地反映了地下构造的真实形态。
上述试验充分说明了三维地震级数对于解决复杂地质构造的能力和三维地震技术本身所不可克服的缺陷。
（a）（b）（c）（d）图1-2-1 W.S.French三维模型试验（a）三维地震模型；（b）原始记录；（c）三维偏移剖面；（d）三维偏移剖面当前三维地震勘探是用反射波法进行的。
二维反射波存在基本原理上有许多相似之处，二者所不同的是三维地震彩高密度的、各种形式的面积观测系统。
所以三维地地震又叫面积观测法，下面简单介绍面积观测系统的反射波时距图。
二、面积测量系统反射波时距图根据物理地震学的原理，地震波从泡点O激发后，以球面波方式向下传播，碰到反射界面后，根据惠更斯原理可以把反射界面上每一个点看作是一个新震源。
地球物理大地测量学三维地震勘探技术的浅述
地球物理大地测量学学院：专业：学生姓名：学号：三维地震勘探技术的浅述地球物理学是地球科学中的一门新兴学科，也是人类借以深化认识地球本体、地球内部结构及其深层过程极为重要的途径和“钥匙”。
地球物理学集物理学、地质学、大气科学、海洋科学、天文学等为一体，是描述地球上所发生的各种地学事件，并对其发生机制进行科学解释的一门边缘学科。
[1]地球物理学的主要研究对象是人类赖以生存的地球及其周围空间；它用物理学的原理和方法，通过利用先进的电子和信息技术、航天航空技术和空间探测技术对各种地球物理场进行观测，探索地球内部及其周围空间、近地太空的介质结构、物质组成、形成和演化，研究与其相关的各种自然现象及其变化规律；在此基础上优化和改善人类生存和活动环境，防御并减轻地球与空间灾害对人类的影响，为探测和开发国民经济中急需的能源及资源提供新理论、新方法和性能技术。
地球物理大地测量学是由地球物理学、大地测量学、地质学和天文学交叉派生出来的边缘学科，它的主要研究内容和目的是：利用近代空间大地测量和地球物理观测新技术，精确测定地球表面点的几何位置、地球重力场元素、地球自转轴在空间的位置和方向以及相关参数随时间的变化，并从动力学的观点研究地球动态变化的物理机制，进而为环境变迁和海平面变化的研究、地震火山等自然灾害的孕育预测、空间飞行器精密定轨和制导以及地下资源的勘探等提供服务。
[2] 地下资源勘探是地球物理大地测量的一个重要方面，而地震勘探是地下资源勘探的常用方法。
地震勘探是利用地下介质弹性和密度的差异，通过观测和分析大地对人工激发地震波的响应，推断地下岩层的性质和形态的地球物理勘探方法。
其具体原理可以描述为：在地表以人工方法激发地震波，地震波在向地下传播时，遇有介质性质不同的岩层分界面，将发生反射与折射，在地表或井中用检波器接收这种地震波。
收到的地震波信号与震源特性、检波点的位置、地震波经过的地下岩层的性质和结构有关。
通过对地震波记录进行处理和解释，可以推断地下岩层的性质和形态。
三维(3D)地震勘探 ppt课件
PPT课件
13
2）平行线型布置
PPT课件
14
3)积木型（又称斜交型）炮点线与接收点线彼此斜交
PPT课件
15
4)路线型（宽线剖面）
沿测线布置检波和炮点，可以得到测线附近条带上的反射资料。 宽线剖面处理后，能确定地下反射界面的位置、倾角和倾向， 分析波的来源，提高剖面信噪比。
PPT课件
16
2、不规则型观测系统
三维地震勘探资料的完整统一性及显示技术的现代化， 更便于人工联机解释。
PPT课件
8
三维地震野外数据采集
观测系统的设计原则 1.在一个共炮点道集式一个共CDP道集内地震道应均匀分布。即，炮点距、道 间距一般均匀分布，布保证同时勘探浅、中、深各目的层。即能取得各反射 层的有用反射波信息，又能用来进行速度分析。 2.在一CDP道集内各炮检距连线的方位方向应当尽可能比较均匀地分布在中心 点的CDP点360°的方位上。 3.地下各点的覆盖参数应尽可能相同，保证叠加参数相同。均匀的覆盖参数 是保证反射记录振幅均匀，频率均匀的前提，从而保证地震记录特征稳定， 便于岩性、岩相研究。
PPT课件
3
发达国家 中国
20世纪70年代开始使用 20世纪80年代迅速发展起来
野外资料采集→室内资料处理→成果解释
三维地震是将地震测网按一定规律布置成方格 状或环状的地震面积勘探方法。
PPT课件
4
三维地震勘探技术发展方向主要包括3方面：
一是发展万道地震采集技术。采用万道地震仪(测线在30000道以上)和数字
三维解释中所特有的功能。
PPT课件
30
用水平切片直接 做构造图。
PPT课件
31
5.彩色显示：三维资料
浅谈地球物理勘探技术中的三维地震勘探技术
浅谈地球物理勘探技术中的三维地震勘探技术摘要：基于煤矿采区三维地震解释成果与实际揭露地质现象仍然存在一定差距的实际情况，通过分析煤田三维地震数据采集、资料处理及地质解释过程，提出一些实际工作中的注意事项，为煤田三维地震勘探工程中的相关技术人员提供参考资料。
关键词：地球物理；勘探技术；地震勘探；技术分析随着浅层煤炭资源的开采完成，煤矿开采深度在不断地加深，地质条件也越来越复杂。
随着煤矿安全、高效生产的需要，采区三维勘探技术成为详细查明小断层、陷落柱、采空区、煤厚变化等地质资料的有效手段。
三维地震勘探具备成本低、分辨率高等特点，能够为煤矿的安全、高效生产提供有利支持。
1三维地震勘探原理三维地震勘探是指：在三维空间中，采用炸药或震源车等方式进行激发，产生振动波（弹性波），通过研究地震波在地层中的传播规律，以查明地质构造，确定油气、矿石、水、地热资源等矿藏赋存位置的一种技术方法。
2煤田三维地震勘探技术主要步骤2.1野外地震数据采集煤田勘探工作，大部分是在野外进行，在野外进行工作时，我们通常是利用地震勘探数据采集器进行数据采集，采集的目的层一般为煤系地层。
煤田勘探过程中需确保数据采集的准确性，这样才能够保障下一步工作的顺利进行，这对于安全生产及经济收益的提高，都具有巨大的现实意义。
野外勘测地震数据采集需要工作人员采集数据的同时，对于各个钻孔位置、深度及炸药量都要进行周密计划和管理。
将炸药放在预先计划好的位置上，同时对各个位置进行记录，在炸药被引爆之后，会产生非常强大的地震波，利用地震波的反射来获取地质结构资料。
2.2数据勘探作业处理煤矿勘探原本就是一项复杂又难度较高的工作，三维地震勘探技术在煤田勘探的应用过程中，也必然会面临很多综合性问题，这就使得数据的获取及处理难度更大。
地震勘探工作具有一定的特殊性，它的每一个步骤的工作既需要具有一定独立性，又要能够与其它各个环节相互联系和配合，彼此之间是相互协作，相辅相成的关系。
三维地震勘探方法及原理
三维地震勘探方法及原理1. 引言嘿，大家好！今天我们要聊聊一个听上去很高大上的话题——三维地震勘探。
听名字就知道，这可不是随便玩玩的事情。
它是一种能让我们了解地下世界的神奇方法，想象一下，像是在看一部《寻龙诀》那样，揭开大地的秘密。
不过别担心，我会用简单易懂的方式告诉你这一切，咱们轻松聊聊，不让你感觉像在上课。
2. 三维地震勘探的基本概念2.1 什么是三维地震勘探？简单来说，三维地震勘探就是通过发送地震波到地下，然后再接收这些波反射回来的信息，帮我们“看”清地下的结构。
这就像是在用声音给地下“拍照”，而且是立体的！你可以想象一下，像是在玩一个高级的探险游戏，寻找宝藏的感觉。
2.2 三维勘探与传统勘探的区别传统的地震勘探就像是在平面上画图，而三维勘探则是把这个图变成立体的。
你知道的，平面图和立体图的感觉完全不一样。
三维勘探能给我们更丰富、更详细的信息，帮助我们更好地了解地下资源的位置，尤其是石油、天然气这些重要的宝贝。
3. 三维地震勘探的方法3.1 数据采集首先，我们得把“耳朵”伸得长长的，来听地下的声音。
为了做到这一点，咱们需要在地面上布置很多的传感器，这些小家伙就像是地下的侦探，负责接收地震波。
当我们用震源（比如炮炸或者震动器）制造地震波的时候，这些传感器会像打了鸡血一样，快速记录下反射回来的波形数据。
3.2 数据处理与解释数据采集完成后，就进入了“数理化”的阶段。
别担心，不用心慌，这可不是高深的数学题。
其实就是把我们采集到的数据进行分析，转化成地下结构的图像。
这个过程就像是在拼图，有时候拼图的碎片可能会缺失，但聪明的工程师们总能用他们的智慧，把这些碎片拼凑起来，呈现出一个清晰的地下世界。
4. 三维地震勘探的应用4.1 石油与天然气勘探大家知道，石油和天然气是现代生活的命脉。
通过三维地震勘探，我们能够找到这些资源的埋藏地点，提前做好准备，确保能安全高效地开采。
可以说，这项技术就像是给石油公司带来了“金钥匙”，打开了通往财富的大门。
三维地震勘探部署与设计分析
三维地震勘探部署与设计分析摘要:为提高三维地震勘探策划与部署、设计与采集的能效，从勘探部署、地震采集工程设计、勘探经济效率等方面入手，对三维地震勘探设计的多项指标及其经济性进行研究。
结果表明，三维地震采集的满覆盖区域面积必须占地震资料面积的60%以上，且目标层越深，则勘探部署区域面积应越大。
勘探部署区域设计时尽可能减少区域拐点数，既有利于与相邻勘探区块的对接，又能减少成本;采集参数相同的情况下，布设区域的纵横比大于1时，地震资料面积、未满覆盖区域面积逐渐减小，勘探效果较好。
且三维地震测线应尽量沿部署区域的长边方向布设，减少接收线的条数，提高采集效率。
做三维地震滚动勘探部署的整体规划设计时，在边缘处理中应尽量接纳相邻工区和以往的炮点、检波点数据，减少重复采集、消除地震资料空白区，降低勘探费用。
关键词:三维地震;部署区域面积;覆盖次数;采集指标;勘探效能随着石油地质研究的不断深入［1－3］，为了进一步搞清地下构造特征及断裂分布规律，精细刻画小断块和低幅度构造圈闭［4］，有必要部署三维地震。
此外，为了满足开发储层横向预测［5－7］，也需要部署三维地震勘探。
从长远发展趋势来看，三维地震勘探获取的地震信息量更大，也变得更经济［8］，是未来解决复杂地质问题的主要手段。
地震采集工程设计，一方面要满足地质设计的要求，另一方面要考虑采集成本［9］。
如果地震采集费用超出了成本预算，再好的设计方法也很难实施。
对于勘探投资，勘探方(业主)按照地质设计以单位面积(km2)为成本核算，最关心的是叠前、叠后满覆盖次数的面积和地震资料的品质;勘探施工方(乙方)按照采集参数核算成本费用时，最关心施工的总炮点数、总检波点数及激发方式(可控震源或井炮)等这些显性的实际费用。
对于勘探面积设计问题，同样的采集参数要完成等量的部署区域面积，其总炮点数和总检波点数相差较大，对这些隐性的实际费用，目前尚未给予过多的关注。
分析内容:①在三维地震观测系统一定的情况下，部署区域面积的大小如何影响满覆盖区域面积、未满覆盖区域面积及地震资料面积的变化;②在三维地震勘探部署区域面积一定的情况下，区域面积的拐点数量如何影响满覆盖区域面积、未满覆盖区域面积及地震资料面积的变化;③在三维地震勘探部署区域面积一定的情况下，区域面积的纵横比如何影响满覆盖区域面积、未满覆盖区域面积及地震资料面积的变化;④三维地震滚动勘探开发中［15－17］，各勘探区域衔接对满覆盖区域面积、未满覆盖区域面积及地震资料面积变化的影响。
(第六讲)三维地震勘探
1． 铅垂剖面图
铅垂剖面图是用一个铅垂平面去切三维数据 体得到的该垂直剖面内各道的信息。它与二 维地震剖面类似，由于已经过三维偏移，它 能更准确地反映地下构造形态。
模型４：
程叠前深度偏移的比较
偏移比较
4.1 三维地震反射资料的显示
经过三维偏移处理后的三维地震资料，组成了一 个三维数据体，它可以用定义在（x,y,t）空间每 个结点的数据（振幅或频率或相位）A（xi,yj,tk） 来表示。在平面上按CDP网格排列分布，在垂向 上按深度换算的时间采样组成立体数据网格。对于 这个数据体的数据，可以用各种方式显示，以供解 释人员选择。
叠加速度
地层倾角
炮检线的 方位角
界面倾向 的方位角
(二) 三维速度分析
3．建立三维速度模型
用三维数据分析得到的速度可建立三维速度 场。三维处理只有准确地建立三维速度场,后面 的处理、解释才能保证精度。建立三维速度场 要合理，这也是一个难点。
(二) 三维速度分析
4.扇形分析技术
考虑一个CDP选排中象蜘蛛网似有炮检矢量分布。 将它划分成若干个扇形。划分的原则是不能太小， 太小会增加工作量，且造成一扇形内保持有数量 相近的道数。划分了扇形之后，将一个扇形内的 所有道组成一个虚二维共反射点道集，用标准的 二维速度分析方法计算速度，结果置于扇形的中 心方位。然后用最小平方拟合技术求出叠加速度 方位椭圆(求最大叠加速度、最小叠加速度和椭圆 主轴方位角)。为了完成椭圆的计算至少需要划分 三对扇 形。用虚二维CDP道集计算叠加速度时可 适当考虑加权问题。
三维地震勘探概述
第一节 三维地震资料采集
X1=Z﹒tgφ
一、采集要求
或 X1=Vt0sinφ/2 其中：Z—深度，φ—最深目 的层的最大倾角，V—平均速 度，t0——Z对应的垂直反射 时 显然，这个扩大范围的估算由 目的层的深度和倾角决定。
由这个“偏移帽沿”X1扩大 后A0变成了A1——满覆盖面积， 但还应加上覆盖次数渐减带和 附加段，最后得到
第一节 三维地震资料采集
1、采集参数
二、观测系统和采集参数
④最大炮检距Xmax Xmax的设计应考虑下列因素：⒜近似等于目的层深度，⒝ 主要目的层反射应避开直达波、初至折射波的干涉，⒞小于 最深目的层临界折射炮检距，⒟满足速度鉴别精度的要求 ⒠ 使动校正拉伸对信号的影响较小，⒡满足消除多次波的要求 等。 ⑤偏移孔径M 其设计应考虑：⒜大于第一菲涅尔带半径；⒝大于Z•tg30° （Z为最深目的层的深度），以使绕射波能量很好收敛；⒞ 大于倾斜层偏移的横向移动距离 ： M >Z•tgmax 偏移孔径应取三项中的最大值。
第一节 概述
四、三维地震勘探应用范围
①复杂构造勘探
查明因断层发育、地层产状变化大而引起的绕射波、侧面波 等干涉严重的复杂断裂构造区，以及盐丘、礁块、地层尖灭、 不整合、微型构造等；
②地层岩性和沉积特征研究 结合钻井资料研究地层岩性的平面和空间变化； ③油田勘探开发
帮助制定或调整油田勘探开发方案，在油田开发过程中监测 油藏动态
第一节 三维地震资料采集
1、采集参数
二、观测系统和采集参数
②覆盖次数N 纵测线方向覆盖次数NX应满足：NX = n/(2dx) 横测线方向覆盖次数NY应满足： NY= P•R/(2dy) 式中： n—排列内一条接收线的道数，dx—纵向上激发点移 动的道数；dy—束线之间接收线移动距离相当的道数，P—排 列不动所需的激发点数，R—接收线数； 总覆盖次数N则为： N = NX •NY ③最大的最小炮检距Xmin Xmin是“子区”（由两条相邻接收线和两条相邻激发线构成） 中心点的CMP面元的最小炮检距，也是该子区内所有CMP面 元中最小炮检距中的最大者。一般等于1~1.2倍的最浅目的层 深度。
三维高密度地震勘探方法与技术
线性动校正后初至波场(40m道距)
(Cai, et.al. 2006)
高密度地震勘探特点
4.提高噪声的识别、分析、和压制的精度
组合接收记录 （25m道距） 和点接收记录 （5m道距噪声 后的结果
高密度地震勘探特点
5.室内组合方式灵活多变
(Cao Wuxiang,2006)
组
信号传输道数有限 损失高频有效信号
保真度差
合
仪器动态范围有限 不利于信噪分离
勘 探
组内信号简单叠加 存在空间假频
单点激发/接收
消除组内干扰
信噪比高
高 密 度
采集道数高 采集面元小
避免假频 保留更多高频成分
分辨率高 保真度高
地
采样密度高
提高噪声压制精度
震
方位信息全
灵活的组合方式
动态范围大
利于4D地震监测
高密度是面向油藏的 一体化技术解决方案
三维地震勘探技术
Arshad South conventional seismic section (right) compared to the extended section of the high-density data (left). (WesternGeco)
前
后
斜交
正交
三维地震勘探技术
高密度地震资料室内处理
三维噪音压制
no fk
shot fk
S & R fk
3D fk
三维地震勘探技术
（Karagul and Crawford, 2003 EAGE）
高密度地震资料室内处理
室内组合方式对比
No static,10 traces sum static,10 traces sum
三维(3D)地震勘探
1
2
一维勘探是观测一个点的地下情况；
二维勘探是观测一条线下面的地下情况；
三维勘探是观测一块面积下面的地下情况；
四维地震勘探是在同一地区不同时间重复做三维地震 勘探，则可称之为四维地震勘探（时移地震）。四维 是观测同一块面积下面不同时间的地下变化情况。根 据地质任务和达到的目的不同，可采用不同维的勘探 方法。
二是发展数据处理和数据存储技术。为提高处理精度，必须发展海量机群 并行处理和海量存储技术。海量机群并行处理技术是指PC-CLUSTER(针对大型 数据库及大负荷运算量的集群计算机)的节点要多，同时发展相关的静校正处理、 组合处理、叠前时间偏移、叠前深度偏移、全三维各向异性等处理技术，以提 高地下成像精度和储层描述精度及含油气分析精度。海量存储技术指发展大容 量的磁盘和自动带库，以满足大数据量的存储需求。
a、三维地震模型 b 、原始剖面 c 、二维偏移剖面 d 、三维偏移剖面
6
7
三维地震勘探与二维地震勘探相比的优越性
三维数据采集不存在二维数据采集时来自非射线平面 内的侧面反射波。 三维采集的数据按三维空间成象处理，可以真实地确 定反射界面的空间位置。 三维观测可以避开地形、地物的障碍，对地表条件适 应性很强。 三维观测可对资料有更大的保真度，相位数据更齐全， 便于研究地层的岩性。 三维地震勘探资料的完整统一性及显示技术的现代化， 更便于人工联机解释。
×× ×× ×
1 50cm
61 121
181
100m
四线六炮端点激
发
60 200m
120
180
240
这种观测系统的的优点：可以获得从小到大均匀的炮检距和均匀的覆 盖参数，适应于复杂地质条件的三维地震勘探。此外在多居民点、多 农田地区可改变偏移距和发炮方向进行施工，亦可获得满意的资料。
三维(3D)地震勘探
3.三维地震在纵、横两个方向上密集设置测点，测点距 一般20-100m，常见为50×50或50×75m，因而在地下 每20-37.5m获得一个信息，使水平分辩率显著提高。
一个蛇 曲河 道 在三维 地震显 示中， 得到了 河道整 体展布。
28
A、 L75线局部剖面，浅层断层清楚，信噪比高。
29
该系统一般由十字型观测系统 组合或衍生而来，主要有直式栅 状系统和地震线束观测系统。
可作为小面积三维观测网，将 地下网格面积分布在需要勘探的 地区。
11
地震线束观测系统是目前三维地震大面积施工中最常用的类型， 该系统是由多条平行的接收排列和垂直的炮点排列组成。
×
80m
1
30m ×
61
90
×
121
150
观测系统的类型与选择：
规则型：地面施工条件好，无施工障碍的地区。炮点和检波点按一定的规律 有规则的分布。 不规则型：地面施工条件不好，有施工障碍的山区 、水泡等。 不规则型观 测系统仅适用于地表障碍物多，通行条件差，不能按正常观测系统施工的地 区，可根据地面条件和地质任务的要求设计成各种类型。
9
规则型观测系统：十字型观测系统， 由此衍生成L 型、T型
•
2、阅读一切好书如同和过去最杰出的 人谈话 。03:5 9:2103: 59:2103 :5912/ 10/2020 3:59:21 AM
4.三维资料是一个数据体，可以在任意方位上切片显示：如 主测线方向In line，横测线方向Cross line，过井切片，斜切 片，水平切片，层切片，尤其象水平切片和层振幅切片是 三维解释中所特有的功能。
30
用水平切片直接 做构造图。
31
5.彩色显示：三维资料
三维地震勘探概述..
第一节 三维地震资料采集
二、观测系统和采集参数
设计观测系统和采集参数时，应根据地质任务的要求， 综合考虑地形、地貌、地物、交通条件以及装备等诸多因 素，选择最佳。 1。采集参数 共有7项主要参数：面元边长、覆盖次数、最大的最小炮检 距、最大炮检距、偏移孔径、覆盖渐减带和记录长度。
第一节 三维地震资料采集
线束状观测系统优点是：可以获得从小到大均匀的炮检 距和均匀的覆盖次数，适应于复杂地质条件的三维地震 勘探；此外，在多居民点、多农田地区，可以改变偏移 距和发炮方向进行施工，亦可获得满意的结果。
野外施工时，一排炮点 逐点激发后，炮点和 接收排列同时沿前进 方向滚动，再进行下 一排炮点的激发，直 到完成整条线束面积。 然后垂直于原滚动方 向整个移动炮点排列 和接收排列，重复以 上步骤进行第二束线、 第三束线……的施工， 直到完成整个探区面 积的观测。
第一节 概述
三、三维地震勘探能力
⑴它是获得地下构造和岩性的精确地震成像的最佳 方法，目前还没有其它方法可以与其相比，它可 使钻井成功率更高； ⑵高分辨率有助于发现可能忽视的油气储量； ⑶其资料可用作储层特征描述，是油藏描述的有效 地球物理方法，可大规模提供有关储层特征的信 息，可提供高采样密度的储层数据； ⑷可作时间推移三维地震监测（用于油田开发、查 明剩余油分布等）
第一节 概述
一、二维地震勘探存在问题
2、岩性勘探：不能准确地描述地质体空间分布的形态
实际含气区
二维资料预测区
第一节 概述
二、三维地震勘探优势
三维地震勘探是炮、检波点在地表全方位布设 、进行面积观测的一种地震勘探方法。它可以提供 高分辨率、高信噪比、高保真度的有关地下三维地 质体的精确资料，是解决复杂地区构造和岩性问题 不可缺少的重要手段。
三维地震勘探章(共108张PPT)
V2
x t
§1 采区三维地震勘探野外采集前试验
将折射波时距曲线延长与t轴相交，可得到交叉时ti
ti
2h0 cosi V1
又有 sin i V1 V2
§1 采区三维地震勘探野外采集前试验
低速层厚度计算公式：
如果有降速带，折射波时距曲 线折射线段增多，计算公式：
h1 2
t01v1 1(v12
两种情况。埋置检波器尽量使同一组检波器 或者同一排列检波器埋置条件一致，表层条
件（特别是岩层） 变化剧烈时，应将检波 器埋置在相对单一的地方。 检波器埋置做 到插直、插实、插正。
§1 采区三维地震勘探野外采集前试验
组合法是利用干扰波和有效波在传播方向上的差 别提出的压制干扰方法，包括检波器组合、野外震 源组合和室内混波三种。
调查通常有两种方法，即
和
（相遇法）。
§1 采区三维地震勘探野外采集前试验
• 测定点的密度以能全面了解工区低、降速带的 变化为准。在沙漠地区施工时应同时做好沙丘 表层的结构调查（高度，低、降速带的厚度） ，及时提交准确的静校正量。
• 小折射的排列应布设在较平坦地段，采用坑中 放炮，一般用相遇时距曲线观测系统。排列长 度、偏移距、道距的选择应以求准低速层、降 速层和高速层的速度、厚度为依据。在时距图 上低速层、高速层至少有四个控制点。
• c) 针对要解决的地质和地球物理问题，通过定量计 算对激发因素、组合参数、观测系统、仪器因素等 采集参数范围进行预测，制定试验方案。
§1 采区三维地震勘探野外采集前试验
• 测量工作 地震测线按照设计进行测量，设计前做好踏勘工
作，使测线尽量为直线。如遇到障碍物，如村庄、 水塘等，测线可平移不大于1/4线距；若平行移动 无法避开障碍物，可使测线提前转折，转折角不大 于6°，偏移原测线垂直距离不大于1/3线距。避开 障碍物后要转至设计测线实际位置。
(完整word版)三维地震勘探
摘要本文是介绍在山西省屯留县郭庄煤矿进行三维地震勘探的工程设计。
本次三维地震勘探的目的是了解和掌握郭庄煤矿矿区的地质构造、煤层的赋存形态和断层、褶曲、陷落柱发育特征，查明工作区内3#煤层的底板起伏形态、采空区范围、无煤区和煤层冲刷变薄区。
本次野外三维数据采集的基本观测系统为8线8炮制束状规则观测系统。
通过三维地震勘探获得工区地表面以下的信息数字化成果，为矿区后继生产、优化矿井采掘设计方案、提高生产效率提供详实的基础地质资料。
关键字：三维地震勘探; 工程设计; 断层; 褶曲; 陷落柱; 观测系统SummaryThis Abstract introduces the engineering design that the three-dimensional earthquake explored will be carried on in the colliery of the Guo 's of Tunliu county of Shanxi. The three-dimensional purpose that earthquake explore to understand and know Guo village geological structure , to is it deposit shape , fault and pleat song , subside the development characteristic of the post to compose coal seam , colliery of mining area, find out the undulating shape of baseplate of coal seam No. 3 in the workspace , quarry the empty district range , there are no coal district and coal seam to erode and turn into the thin district. Field this three-dimensional basic observation system that data gather concoct for 8 Line 8 bunches of form rule observe the system. Explore person who obtain work area surface following information digitized achievement through three-dimensional earthquake, is it produce , optimize mine not to excavatefoundation geological materials to carry on.Keyword：The three- dimensional seismic survey l; Engineering design ; Fault; Pleat song ; Subside the post; Observe the system(完整word版)三维地震勘探目录1. 前言 (1)1.1目的与任务 (1)1.1.1 项目来源 (1)1.1.2 任务 (1)1.1.3 工作时间 (1)1.1.4 项目要求及依据 (2)1.2工作区范围、交通位置及自然地理环境 (2)1.2.1 工作区范围和交通位置 (2)1.2.2 自然地理 (3)1.2.3 气候状况和经济状况 (3)2. 地质概况及地球物理特征 (4)2.1工作区地质及物化研究程度 (4)2.1.1 以往工作程度成果 (4)2.1.2 野外踏勘成果 (4)2.2区域地质概况 (4)2.2.1 工作区地层特征 (4)2.2.2 工作区构造特征 (5)2.2.3 工作区煤层特征 (6)2.2.4 勘探区煤质特征 (6)2.3区域地球物理特征 (7)2.3.1 表层地震地质条件 (7)2.3.2 浅层地震地质条件 (7)2.3.3 深部地震地质条件 (7)3. 野外工作方法及技术要求 (8)3.1工作方法 (8)3.1.1 三维地震试验工作 (8)3.1.2 低速带调查工作 (8)3.1.3 三维地震勘探观测系统参数的选定 (9)3.1.4 三维线束的布置 (10)3.2测地工作 (10)3.2.1 测量作业采用系统 (10)3.2.2 测量仪器及测量方法 (11)3.3.1 野外数据采集要求 (12)3.3.2 测量要求 (12)3.3.3 质量目标 (12)4 资料整理及报告编写 (14)4.1主要数据处理方法与技术 (14)4.1.1 预处理 (14)4.1.2 初至波折射静校正 (14)4.1.3 反褶积 (15)4.1.4 速度分析 (15)4.1.5 DMO迭加及迭后一步法偏移 (15)4.2资料解释 (15)4.2.1 解释流程 (15)4.2.2 解释的主要资料及要求 (16)4.2.3 速度标定与时深转换 (17)4.4图件编制方法 (17)4.5报告编写 (18)4.5.1 报告的要求 (18)4.5.2 报告的内容 (18)5. 人员编制和管理 (19)5.1项目组人员编制及分工 (19)5.1.1 项目经理及其岗位职责 (19)5.1.2 项目技术负责及其岗位职责 (19)5.1.3 炮班班长及其岗位职责 (19)5.1.4 爆破员及其岗位职责 (20)5.1.5 爆破品保管及其职责 (20)5.2.1 组织措施 (20)5.2.2 质量保证 (21)5.2.3 安全生产管理措施 (21)5.3HSE管理 (22)5,3,1 内容、标准及组织 (22)5.3.2 野外作业 (23)5.3.3 营地管理 (24)5.3.4 施工搬迁 (25)7.实物工作量 (28)7.1主要实物工作量 (28)7.1.1 野外数据采集工作量 (28)7.1.2 成孔工作量 (30)7.2仪器设备 (30)8. 经费预算 (31)8.1经费预算依据及方法 (31)8.2工作费用 (31)致谢 (32)参考文献 (34)附图 (35)1. 前言1.1 目的与任务1.1.1 项目来源本次三维地震勘探项目的甲方是山西省屯留县郭庄煤矿，该煤矿是屯留县县办国营煤矿，为了进一步了解和掌握郭庄煤矿煤层的赋存形态和断层、陷落柱发育特征，郭庄煤矿委托山西省第六地质工程勘察院（乙方）进行三维地震勘探，为优化矿井采掘设计方案，提高生产效率提供详实的基础地质资料。
三维地震勘探
第六章三维地震勘探6.1引言在油气勘探中，重要的地下地质特征在性质上都是三维的。
例如盐岩刺穿、逆掩和褶皱带、大的不整合、礁和三角洲砂体沉积等。
二维地震剖面是三维地震响应的断面。
尽管二维剖面包含来自所有方向，包括该剖面平■面以外方向传来的信号，二维偏移一般还是假定所有信号均来自该剖面自身所在平面内。
虽然有经验的地震解释人员往往可以识别出平面以外（侧面）的反射，这种信号往往还是会引起二维偏移剖面的不闭合。
这些不闭合是由丁使用二维而不是三维偏移导致了不适当的地下成像所引起的。
另一方面，三维数据的三维偏移提供了适当的和详细的三维地下图像，使解释更为真实。
必须对三维测量设计和采集给予特别注意。
典型的海上三维测量是用比较密集的平■行线完成的。
一种典型的陆上或浅水三维测量是由布设大量相互平■行的接收测线，并在垂直方向上布设炮点（线束采集）完成的。
在海上三维测量中，放炮的方向（航迹）叫做纵测线方向；对丁陆上三维测量，检波器的电缆是纵测线方向。
三维测量中与纵测线方向正交的方向叫做横测线方向。
与二维测量测线间距可达1kn^同，三维测量的测线间隔可以是50n®至更密些。
这种密度的覆盖要求精确地测出炮点和检波点的位置。
测量区域的大小是由地下目标层段的区域分布范围和该目标层段能充分成像所需的孔径大小所决定的、这种成像要求意味着三维测量的区域范围差不多总是大丁目标的区域范围。
三维测量过程中一般要采集几十万至几白万个地震道，因为三维测量成本高，大部分都用丁已发现的油气田的细测。
二维地震数据处理的基本原理仍适用丁三维处理。
二维地震数据处理中，把道抽成共中心点（CMP晅集。
三维数据中按共面元抽道集。
这些道集用丁速度分析并产生共面元叠加。
在线束采集中，共面元道集与CMP集是一致的。
一般陆上测量面元为25nt< 25m 海上测量为12.5mX 37.5m。
常规的三维观测系统往往使共面元道集中数据叠加的方式变得很复杂。
三维地震勘探课程设计
济宁二号煤矿1989年动工建设,1997年投产，井田面积87.1km2,煤炭储量731Mt,设计生产能力4Mt/a,目前开采深度超过600m,是兖矿集团所属的大型矿井之一,地质单元上位于济宁煤田北部,是全隐蔽型煤田。
1997-2003年间,济宁二号煤矿的主要采区布置在井田东部的5个采区,主要工作面都处在3煤层合并区,煤层厚度较大,原煤产量持续稳产高产,2003年达到600多万吨。
济宁二号煤矿二采区中部地质构造复杂，煤层厚度变化大，为保证矿井生产正常接续，经兖矿集团批准，二号煤矿决定在二采区中部开展三维地震勘探工作。
在认真已知的地质资料基础上，遵循质量第一，技术经济合理的原则，编制出设计报告。
第1章勘探区概况1.位1置、范围及交通济宁二号煤矿位于济宁市东南地理位置为东经°4〜°'，北纬。
/〜5'，见图°本次三维地震勘探区位于二采区中部，其范围：东起北翼运输回风大巷，西 至八里铺断层，南起23下04面轨道顺槽（原回风上山），北至前十里营村南侧，东西长.南北宽.面积约。
区内交通方便，铁路、公路和水路运输都很发达。
1.2地质任务矿方确定的三维地震勘探任务如下：1查明区内落差大于的断层落差〜的断点给予解释；2、查明幅度大于5宽的褶曲；3、落差大于5宽的断层平面位置摆动不大于15；宽4、控制煤层底板深度误差小于1％；5、查明3上、3下煤层赋存状况,煤厚误差小于北.；5宽6、查明八里铺断层的结构、产状、位置；7、查明3煤层宏观结构及3上、3下煤层分叉、合并范围；8、解释16上煤层的构造及煤层底板变化情况；9、控制第四系底界，深度误差小于1％，尽量解释侏罗系底界。
①第一勘探区②第二井田⑨第三井田④第四勘探区图1交通位置图1.1以往的地质工作济宁二号煤矿自199年8以来采用三维地震勘探技术，在14个区域开展了三维地震勘探工作，总面积超过itf。
采用了多种三维地震观测系统，用多种手段处理资料，消除了地面建筑物多，浅层及深层地质条件复杂等影响，取得了较好的处理效果。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
v
式中 t0 为由绕射点 D(xd 、 yd 、 zd) 至地面的垂 直双程运行时，即t0=2z d/v；t 为由绕射点D至地 面任一接收点G(xg、yg、0)的绕射波双程运行时； v为速度。
三、三维偏移处理
(三）、三维偏移方法种类： （ 1）两步法偏移：即先对x方向的测线进行 二维偏移，再对y方向的测线进行二维偏移， 其优点是工作量小。
1． 铅垂剖面图
铅垂剖面图是用一个铅垂平面去切三维数 据体得到的该垂直剖面内各道的信息。它与 二维地震剖面类似，由于已经过三维偏移， 它能更准确地反映地下构造形态。
2. 水平切片
水平切片图是用一个水平面去切三维数据体得 到的某一时刻tk各道的信息。等时切片与地震构造 图的关系是：tk时刻的等时切片上某个地层的同相 轴，对应于该地层的等t0图t0= tk的那条等时线。 也即水平切片图显示同一时刻不同界面的所有同 相轴，而等t0图显示同一界面不同时间的所有等值 线。等时切片给出某一时刻即某个深度处地下构 造的俯视图。把等时切片与x、y两个方向的垂直 剖面结合起来，使解释员能在三个正交面上分析 任意一个深度处地下结构的特点。
三维反射地震资料解释方法简介
4.1 三维反射地震资料显示 4.2 三维反射地震资料解释 4.3 三维地震资料人机交互解释
解释工作包括两个方面的内容: 一个是将经过计算机处理的数据进行各种显示和 作图; 另一个内容是根据所得到的各种图件进行地质解 释，通过地质解释获得探区范围内有价值的地下 构造和它的发育史、岩性变化和含油气前景等情 况,进而结合其它地球物理资料和钻探资料指出有 利于油气储层的位臵,最后编写成果报告，估算地 质储量并提出开发方案。
（4）炮点距计算
一、 三维地震数据的采集
（5）组合
一、 三维地震数据的采集
3．数据采集面积的确定 勘探面积（ Prospect Area ）：用三维 偏移后的资料点覆盖起来的一片面积。 偏移孔径（ Migration Apeture ）：在 勘探面积的四边要各扩大一条以满足处理的 要求。
一、 三维地震数据的采集
（2）一步法偏移，也叫全三维偏移，或真三 维偏移，一次偏移归位。
三、三维偏移处理
三维偏移方法种类： （3）叠前、叠后偏移 三维偏移也和二维偏移一样可做叠前偏 移，也可做叠后偏移，叠后偏移在叠加时已 降低了一次分辨率，但工作量小，叠前偏移 工作量大，偏移归位效果好。
三、三维偏移处理
３D实际资料Kirchhoff和炮域波动方 模型４： 程叠前深度偏移的比较
①将地震资料中有关信息用钻井资料的信息进 行层位标定和相关对比。一般是把三维偏移后的 数据体与用测井曲线制做的合成地震记录进行连 结。其目的是识别地震同相轴的地质层位，并分 析它们的地震子波。
4．2 三维地震反射资料的解释
三维资料的解释工作通常都是以人机交互解释 工作站为工具，以垂直剖面和水平切片的解释为 基础，以动态显示和三维显示的解释为辅进行的。 （一） 垂直剖面的解释 垂直剖面的解释原则与二维地震解释十分相似， 也包括波的对比、标准层的追踪、断层特征的认 识、特殊波场的分析等内容。由于能充分利用三 维地震资料显示的特点，故比二维地震解释更灵 活、更准确。
(c)为用各扇形上求出的速度值对扇形上各道校正 的结果。由于扇形道集内各道也不在同一方位，故 校正仍不是完全准确的，还有小的起伏。最后，用 拟合技术得到的各方位上速度分别进行校正，得到 (d)图用方位校正后速度函数动校正结果
(二)、三维速度分析
(c)为用各扇形上求出的速度值对扇形上各道校正 的结果。由于扇形道集内各道也不在同一方位，故 校正仍不是完全准确的，还有小的起伏。最后，用 拟合技术得到的各方位上速度分别进行校正，得到 (d)图用方位校正后速度函数动校正结果
三、三维偏移处理
（一） 三维偏移的必要性
三、三维偏移归位处理
(二)、绕射扫描叠加偏移原理 由二维偏移按双曲线取值求和扩展为按双曲 面取值求和，和臵于双曲线顶点就得到三维绕射 扫描叠加偏移方法。双曲面公式为
t
t
0
4 2
xd x g
2
y y d g
2. 人机交互解释系统ห้องสมุดไป่ตู้软件
主要由解释程序、绘图程序和数据管理程序组 成。它能提供数据管理、数据控制、数据解释和 绘图等各种功能。解释人员可从终端屏幕显示的 选件单上选择所需要的内容，在选件单上都解释 了它们各自的用途。使用者既可以使用原始地震 数据体，也可以使用已存在数据库中的解释数据 体。
3.人机交互解释工作基本过程
(二) 三维速度分析
1．二维叠加速度概念 在二维情况下，某条测线 t0 时刻的叠加 速度Vφ为
V Vr / cos
均方根速度
叠加速度
地层倾角
(二) 三维速度分析
2．三维叠加速度 在三维情况下，要考虑炮检线的方位。对同 一t0，不同炮检线方位角不同，叠加速度是不 同的，三维叠加速度可表示为
（一）三维数据处理概述 2．与二维处理相同与不同的处理内容
三维与二维处理有几个方面不一样，要研 制专门的三维数据处理软件，例如三维速度分 析、三维速度静校正、三维偏移等。
三维数据处理在许多方面与二维处理类似， 可以用二维处理的方法和软件经过修改来处 理，例如三维数据的增益恢复、滤波、反褶积、 初步速度分析，二维初叠加等，三维处理同样 需要利用 CMP 叠加来衰减多次波、提高信噪比， 也要作倾角校正 (DMO) 来消除反射点模糊效应。
Va Vs / 1 sin cos ( 0 )
2 2
叠加速度
地层倾角
炮检线的 方位角
界面倾向 的方位角
(二) 三维速度分析
3．建立三维速度模型
用三维数据分析得到的速度可建立三维速 度场。三维处理只有准确地建立三维速度场 , 后面的处理、解释才能保证精度。建立三维速 度场要合理，这也是一个难点。
偏移比较
4.1 三维地震反射资料的显示
经过三维偏移处理后的三维地震资料，组成了一 个三维数据体，它可以用定义在（x,y,t）空间每 个结点的数据（振幅或频率或相位）A（xi,yj,tk） 来表示。在平面上按CDP网格排列分布，在垂向上 按深度换算的时间采样组成立体数据网格。对于 这个数据体的数据，可以用各种方式显示，以供 解释人员选择。 常用的三维地震数据显示图件: (1)各种垂向剖面(纵测线剖面，横测线剖面，任 意斜交方向的剖面，不同方向的连井展开剖面) (2)水平剖面(或称水平切片) (3) 动态显示
一、 三维地震数据的采集
1. 三维观测系统的类型
（１）平行线型观测系
炮点线
统
“十”字型系统(Cross System)
检波点线
“T”型、“L”型
一、 三维地震数据的采集
1. 三维观测系统的类型
“丰”字型(Swath)
一、 三维地震数据的采集
1. 三维观测系统的类型 多条平行线型
一、 三维地震数据的采集
(二)、三维速度分析
扇形分析技术
(二)、三维速度分析
图是同一个 CDP 点、二个不同扇形上合成道集动 校正的例了。 (a) 为原始道集； (b) 为用统一的一种 对各方位速度资料作了平均后的速度进行动校正的 结果，可以看到，在一个扇形道集上校正不足，在 另一个扇形道集上却校正过量；
(二)、三维速度分析
(二) 三维速度分析 4.扇形分析技术
考虑一个 CDP 选排中象蜘蛛网似有炮检矢量分布。 将它划分成若干个扇形。划分的原则是不能太小， 太小会增加工作量，且造成一扇形内保持有数量 相近的道数。划分了扇形之后，将一个扇形内的 所有道组成一个虚二维共反射点道集，用标准的 二维速度分析方法计算速度，结果臵于扇形的中 心方位。然后用最小平方拟合技术求出叠加速度 方位椭圆 ( 求最大叠加速度、最小叠加速度和椭 圆主轴方位角 ) 。为了完成椭圆的计算至少需要 划分三对扇 形。用虚二维CDP道集计算叠加速度 时可适当考虑加权问题。
1. 三维观测系统的类型
（2）非平行线型观测系统
方型系统(Seisquare)，环型系统(Seisloop)
一、 三维地震数据的采集
2. 三维观测系统参数的选择
(1) 网格间距
一、 三维地震数据的采集
(2) 覆盖次数的选择
(3)最大炮检距的选择
S
max
V
sin
rms
t f
0 max
一、 三维地震数据的采集
水平切片图1
水平切片图2
水平切片图1
同相轴中断
同相轴错开
振幅突变
同相轴走向突变
水平切片图绘制等时图
根据水平切片图可以绘制拾取层的等时图。 这个等时图实际上就是某层的时间构造图。在这 个图上可以找到构造圈闭及其高点，也可以根据 它定出断层、断距和断层的性质。
切片(1)
切片(2)
切片(3)
(二) 水平切片的解释
水平切片图是三维地震勘探所特有的图件， 充分利用它会大大提高三维解释的水平，也是三 维资料解释优于二维资料解释的一个重要方面。 (1) 切片上识别断层标志: 同相轴的方向表现 了地震反射面的局部走向。根据水平切片上的同 相轴中断、错开、振幅发生突变、同相轴突然拐 弯及相邻两组同相轴走向不一致或走向发生急剧 变化等来。
二、三维速度分析 物探新方法技术（地震勘探）
第六讲
三维地震勘探
一、 三维地震数据的采集 二、三维速度分析 三、三维偏移归位处理 四、三维反射地震资料解释方法简介 4.1 三维反射地震资料显示 4.2 三维反射地震资料解释 4.3 三维地震资料人机交互解释
【思考题】
（1）三维观测系统类型有哪些？ （2）如何确定可覆盖区域？ （3）理解水平切片和垂直切片的概念。 (4) 理解等时切片与地震构造图的关系。
(1) 倾斜孔径(Dip Apeture) Xdip>=Z.sinψ (2) 绕射孔径(Diffractional Apeture)
