安徽巨森 JSE-WGY 微机型消谐装置 使用说明书

安徽巨森 JSE-WGY 微机型消谐装置 使用说明书

JSE-WGY微机型消谐装置使用说明书尊敬的客户:首先感谢您购买和使用本公司的产品。

安徽巨森电器有限公司是专业从事电力设备的研发生产、销售的高新技术企业,致力于高科技智能化电气产品的研制。

在您购买本公司产品的同时,请仔细阅读本产品使用说明书,如有任何问题,请及时与本公司技术人员联系。

联系方式:网址:安徽巨森电器有限公司Anhui Juson Electric Co.,Ltd.1.概述我国3~35KV系统存在如下几种过电压:断路器开闭动作过程产生的操作过电压、单相接地时产生的弧光过电压和雷击时产生的大气过压、谐振过电压等。

目前尚无针对这些过电压的完整保护方案,经常会发生电缆放炮、电动机绝缘击穿、避雷器爆炸和电压互感器烧毁等事故。

此类事故发生的原因,除了与系统中装设的过电压保护器产品的性能有关系外,系统本身的复杂性对过电压有着重要的影响,对于不同的系统,使用过电压保护产品时需要考虑系统输电线路的类型、输配电线路的网络结构、负载的性质和系统的接地方式等。

针对如此复杂的系统,难以孤立的使用某种或某几种过电压保护产品来全面抑制各种类型的系统过电压,如避雷器、组合式过电压保护器、消弧线圈及各种原理的消弧装置以及PT消谐器等。

尽管在这些系统中装设各种过电压保护产品,但因产品保护特性不能很好的匹配,而无法彻底有效的抑制系统过电压,同一系统中装设不同厂家的过电压保护产品更是如此。

针对目前中低压系统过电压防治的现状,我公司研制生产了JSE-WGY微机型消谐装置,该装置可弥补系统中过电压保护元件及装置的不足,提升了系统的过电压保护水平。

在我国电力系统中,由于铁磁谐振而时常会发生电压互感器(PT)烧毁甚至爆炸的恶性事故,严重影响了电网的安全可靠运行。

JSE-WGY微机型消谐装置配备了智能微机控制装置是我公司最新开发生产的新型产品,它是基于公司原有产品基础上,广泛征求用户意见,研制生产的微机型消谐装置。

它以32位单片机AMT128为采样运算、逻辑判断和控制中心(CPU),经大功率、无触点固态继电器为出口,以汉字液晶显示器(LCD)、信号指示灯、轻触式按键配以智能化软件系统,组成了技术先进,使用简单方便、免维护、智能型采集、处理、控制、消谐、记录等功能的智能装置。

电压互感器常见三种消谐方式及其优缺点

电压互感器常见三种消谐方式及其优缺点

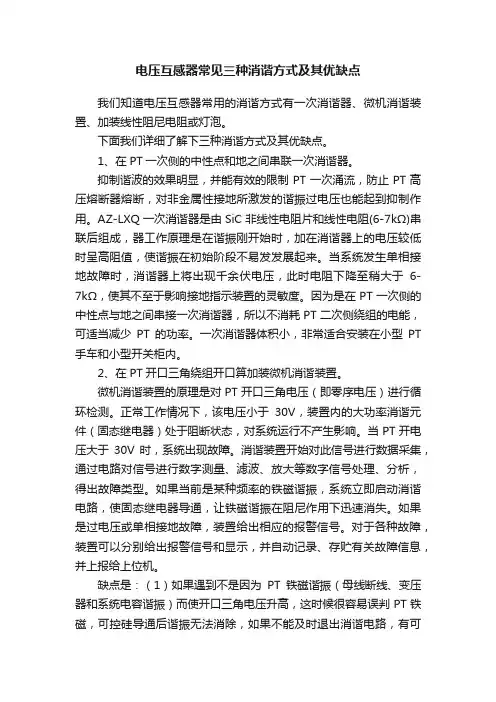

电压互感器常见三种消谐方式及其优缺点我们知道电压互感器常用的消谐方式有一次消谐器、微机消谐装置、加装线性阻尼电阻或灯泡。

下面我们详细了解下三种消谐方式及其优缺点。

1、在PT一次侧的中性点和地之间串联一次消谐器。

抑制谐波的效果明显,并能有效的限制PT一次涌流,防止PT高压熔断器熔断,对非金属性接地所激发的谐振过电压也能起到抑制作用。

AZ-LXQ一次消谐器是由SiC非线性电阻片和线性电阻(6-7kΩ)串联后组成,器工作原理是在谐振刚开始时,加在消谐器上的电压较低时呈高阻值,使谐振在初始阶段不易发发展起来。

当系统发生单相接地故障时,消谐器上将出现千余伏电压,此时电阻下降至稍大于6-7kΩ,使其不至于影响接地指示装置的灵敏度。

因为是在PT一次侧的中性点与地之间串接一次消谐器,所以不消耗PT二次侧绕组的电能,可适当减少PT的功率。

一次消谐器体积小,非常适合安装在小型PT 手车和小型开关柜内。

2、在PT开口三角绕组开口算加装微机消谐装置。

微机消谐装置的原理是对PT开口三角电压(即零序电压)进行循环检测。

正常工作情况下,该电压小于30V,装置内的大功率消谐元件(固态继电器)处于阻断状态,对系统运行不产生影响。

当PT开电压大于30V时,系统出现故障。

消谐装置开始对此信号进行数据采集,通过电路对信号进行数字测量、滤波、放大等数字信号处理、分析,得出故障类型。

如果当前是某种频率的铁磁谐振,系统立即启动消谐电路,使固态继电器导通,让铁磁谐振在阻尼作用下迅速消失。

如果是过电压或单相接地故障,装置给出相应的报警信号。

对于各种故障,装置可以分别给出报警信号和显示,并自动记录、存贮有关故障信息,并上报给上位机。

缺点是:(1)如果遇到不是因为PT铁磁谐振(母线断线、变压器和系统电容谐振)而使开口三角电压升高,这时候很容易误判PT铁磁,可控硅导通后谐振无法消除,如果不能及时退出消谐电路,有可能造成PT烧毁。

(2)系统单相接地可能出现高压涌流,这时候往往容易爆PT熔丝,不能有效限制PT一次涌流,PT高压熔断器熔断还是得不到有效的控制。

AK-XXI微机智能消谐说明书

AK-XXI微机智能消谐说明书

注意:装置通讯为 RS485 通讯,默认机型为 5U 机型。
3. 使用条件
Ø 海拔高度≤3000m; Ø 环境温度为:-25℃~85℃; Ø 相对湿度:≤95%; Ø 大气压力为:80~110Kpa;
1
AK—XX 微机智能消谐装置说明书
Ø 周围介质无导电尘埃、导致金属或绝缘损坏的腐蚀性气体、霉菌等。
装置正在启动 系统自检…
装置上电后,“电源”指示灯亮,系统进行全面 的自检,如“图1”示。
图1
AK-XX 智能消谐装置
正在运行 2008 / 4 / 1
图2
若自检无异常,系统进入运行界面,如“图 2” 所示,“运行”灯周期性闪烁。
在任何界面下,按“复归”键可返回此界面。
零序电压值: U_3U0= 0.OOV 按确认键可查看分 频值
故障信息: 2/30 故障类型: 谐振 时间:2007/08/01/
10/19/12
图 6:“谐振故障信息”界面:序号 2/30 指装置可记 录 10 次故障信息,当前显示的是第 2 次;
图6
图 7:“过压故障信息”界面:序号 3/30 指装置可记 录
30 次故障信息,当前显示的是第 3 次;
故障信息: 3/30 故障类型: 过压 时间:2007/08/01/
4. 技术参数
Ø 工作电源:DC/AC220V(-20%~+10%),其它情况订货时注明; Ø 功耗:
电源回路:DC220V≤20W 或者 AC220V≤20VA; 交流电压回路:≤1VA; 交流额定电压:100V。
5. 装置特点
Ø CPU数据采集、运算、逻辑判断、控制输出等速度快,精度高,软硬两级“看门狗” (Watchdog)模式,抗干扰、自检及自恢复能力强; Ø 采用128×64点阵液晶显示器(LCD),全中文化,显示信息丰富、直观; Ø 实时显示系统时钟、日历、PT开口三角电压4种频率(3分频/17Hz、2分频/25Hz、工 频/50Hz、3倍频/150Hz)的电压分量; Ø 可以判别过电压、谐振以及单相接地,并对谐振迅速消除,消谐分两级动作更可靠; Ø 对各种故障均可给出告警信号并显示和保存有关信息,保存信息掉电后不丢失; Ø 消谐元件出口功率大、无触点; Ø 通过中文菜单提示和面板按键整定,调试和维护简单、方便; Ø 硬件、软件冗余设计,抗干扰能力强; Ø 适用于各种电压等级的PT; Ø 配置通信接口把各种故障信息传送至有关部门,适用于无人值守变电站。

常见消谐方案汇总

常见消谐方案汇总

电力系统常见消谐方案介绍(一)微机消谐装置微机消谐装置也称二次消谐器,被安装在电压互感器(PT)的开口三角绕组上。

正常运行或者发生单相接地故障时装置不动作,而一旦判定电网发生铁磁谐振时,便会使正反并联在开口三角两端的2只晶闸管交替过零触发导通以限制和阻尼铁磁谐振,当谐振消除后晶闸管自行截止,必要时可以重复动作。

装置起动消谐期间,晶闸管全导通,呈低阻态,电阻为几mΩ至几十mΩ。

如此小的电阻值足以阻尼高频、基频及分频3种谐振,而且对整个电网有效,即一个系统中只需选择1台互感器安装消谐装置即可。

微机消谐装置的主要缺点是难以正确区分基波谐振和单相接地。

目前,对基波谐振和单相接地故障判据的主要区别在于零序电压U0的高低。

通常,基频谐振定为当U0≥150V时;当30V≤U0<145V时定为单相接地故障。

为了防止在单相接地时由于装置误动使PT长时间过负荷而烧毁的情况发生,通常将该装置基频谐振的判据电压定得比较高。

这样,在工频位移电压不是很高的情况下(如空母线合闸)装置将无法动作,就可能使某些励磁特性欠佳、铁心易饱和PT的熔丝熔断。

而且这种装置当电网对地电容较大时,它对防止间歇性接地或接地消失瞬间互感器因瞬时饱和涌流而造成熔丝熔断的事故无能为力。

此外,在持续时间较长的间歇电弧过电压激发下,流过PT高压绕组的电流将显著增大,仍可能会烧坏PT。

由于基频谐振中的频率实际上并不是十分严格的基频,不是完全没有频率突变。

因此,能否在信号处理方法中采用对时频局部化方面极具优势的小波来检测,值得探讨。

(二)一次消谐阻尼器一次消谐阻尼器,如LXQ型阻尼器,实际上是将一个非线性消谐电阻R0串接于电压互感器一次侧中性点与地之间,它采用中性点阻尼电阻消除谐振,见图1。

电网正常运行时,消谐器上电压<500V,R0呈高电阻值(可达几百kΩ),阻尼作用大,使谐振在起始阶段不易发展;当电网发生单相接地时,消谐器上电压较高(10kV电网中其值约1.7~1.8kV),R0呈低值(几十kΩ),可满足PT开口三角电压不小于80V的绝缘监测要求,而且仍可阻尼谐振;当电网发生弧光接地时,R0仍能保持一定的阻值,限制互感器涌流。

微机消谐装置

微机消谐装置

微机消谐说明书一、装置概述HH-KX196HZ系列微机消谐装置是我公司针对电力系统及用户由于铁磁谐振引发的电压互感器【PT】烧毁甚至爆炸的恶性事故研发的第三代新型高智能消谐装置。

采用32位ARM芯片作为检测、控制的核心元件,与传统消谐装置相比,运算速度快、性能稳定、抗干扰能力强。

不但可以消除铁磁谐振,还可实时监测谐振过电压,单相接地,工业标准的RS-485通讯接口和MODBUS通讯协议,使得组网轻松便捷,是SCADA系统集成的理想选择。

二、装置的特点和主要技术指标1、运算速度快、性能稳定、抗干扰能力强。

2、采用128(W)×64(H)点阵液晶显示器LCD,全中文化界面,具有各种操作、控制、数据输入、报警信息画面。

3、开机即显示1段母线PT开口三角电压4种频率分量的有效值,也就是3分频(17HZ)、2分频(25HZ)、工频(50HZ)、3倍频(150HZ)的电压分量有效值。

通过菜单操作可以方便地查看其它测量值。

4、装置可准确判断单相接地、铁磁谐振、谐振过电压等异常,并对铁磁谐振迅速消除。

5、装置对单相接地,谐振,谐振过电压,均分别给出报警信息。

以方便客户更轻松及时准确的了解报警信息。

同时装置还具备失电报警功能。

6、装置有21次故障信息记忆,掉电不丢失7、装置配置RS485通讯接口和标准的ModBus@RTU通讯协议,可以访问装置的所有测量数据和报警信息等实时数据;并可通过通讯接口整定装置,改变装置的运行状态(祥见通讯部分)。

三、使用条件1、户内使用:要求通风良好。

2、环境温度: -10~50°C,相对湿度≤90%,大气压力80~110Kpa、海拔高度≤2Km。

3、适用范围:220KV 110KV、66KV、35KV、10KV、6KV、3KV及以下等级的中性点不接地或经消弧线圈、电阻接地的小接地电流系统,可广泛用于电力、石油、化工、煤炭、冶金、高层建筑等供电系统。

4、工作电源:AC100V~250V,频率50~60Hz或DC100V~250V,功耗小于15W。

CX-WXZ型微机消谐装置说明书

CX-WXZ型微机消谐装置说明书

目录1.概述 (1)2.型号说明 (1)3.使用条件 (1)4.技术参数 (1)5.装置特点 (2)6.工作原理 (2)7.使用说明 (2)8.模拟试验 (6)9.定货须知 (6)10.附图 (6)CX-WXZ型微机消谐装置1.概述CX-WXZ型微机消谐装置是我公司针对电力部门和用户由于铁磁谐振而时常发生的电压互感器(PT)烧毁甚至爆炸的恶性事故,在广泛征求用户意见的基础上,新近研制生产的一种智能消谐装置。

它以16位单片机80C196为采样运算、逻辑判断和控制中心(CPU),经大功率、无触点消谐元件为出口,以液晶显示器(LCD)、信号指示灯、触摸按键和微型打印机为人机接口,配以智能化的软件,组成了技术和原理先进,使用简单方便的“傻瓜型”诊断、消谐、记录装置。

该装置实时显示系统时钟及PT开口三角电压 17Hz、25Hz、50Hz、150Hz 四种频率的电压分量,可以区分过电压、铁磁谐振以及单相接地,可配置通信接口把故障信息传送至有关部门,适用于无人职守变电站。

2.型号说明3.使用条件(1)户内使用,并且室内通风良好;(2)海拔高度≤2Km;(3)环境温度:-10℃~50℃;(4)相对湿度≤90%;(5)大气压力80~110Kpa;(6)周围介质无导电尘埃与导致金属或使绝缘损坏的腐蚀性气体、霉菌等。

4.技术参数(1)工作电源:DC/AC220V;(2)功耗:CX-WXZ型微机消谐装置①电源回路:DC220V≤30W或者AC220V≤30VA;②交流电压回路:≤1VA;(3)交流额定电压:100V;(4)可以根据用户要求特制。

5.装置特点(1)CPU采用INTEL80C196单片机,数据采集、运算、逻辑判断、控制输出等速度快,精度高,双“看门狗”(Watchdog)电路,抗干扰、自检及自恢复能力强;(2)采用128×64图形液晶显示器(LCD),中文菜单提示,显示信息丰富、直观;(3)智能化软件技术、原理先进,性能稳定,安全可靠;(4)实时显示系统时钟、日历、PT开口三角电压4种频率(3分频/17Hz、2分频/25Hz、工频/50Hz、3倍频/150Hz)的电压分量;(5)可以判别过电压、铁磁谐振以及单相接地,并对铁磁谐振迅速消除;(6)对各种故障均可给出告警信号并显示、打印和保存有关信息;(7)微型打印机可以及时打印输出故障报告(故障类型、故障时间及PT开口三角电压4种频率的电压分量);(8)有记忆功能,可存储5次最近发生的故障信息,掉电后不丢失;(9)消谐元件出口功率大、无触点;(10)通过中文菜单提示和面板按键整定,调试和维护简单、方便;(11)接线简单,安装方便;(12)硬件、软件冗余设计,抗干扰能力强;(13)适用于各种电压等级的PT;(14)可配置通信接口把各种故障信息传送至有关部门,适用于无人职守变电站。

HZ-RE微机消谐系列说明书

HZ-RE微机消谐系列说明书
HZ-REC 系列微机消谐器
使 用 说 明 书
保定市宏喆电气设备有限公司
BAO DING HONG ZHE ELECTRIC CO.,LTD.
PDF 文件使用 "pdfFactory Pro" 试用版本创建
目录
HZ-RE 系列型微机消谐装置
一、概述…………………………………………………… 1 二、设计原理……………………………………………… 1 三、功能特点……………………………………………… 1 四、产品型号……………………………………………… 2 五、技术指标……………………………………………… 2 六、装置构成……………………………………………… 2 七、操作说明 ……………………………………………4 八、通信规约……………………………………………… 8 九、模拟测试……………………………………………… 10 十、故障分析及处理……………………………………… 11 十一、服务及须知………………………………………… 12 十二、附图………………………………………………… 13 十三、装置选型表 ……………………………………… 14 十四、端子接线定义及原理图 ………………………… 15
保定市宏喆电气设备有限公司产品说明书
7.2 待机菜单
7.2.1装置启动几秒钟后,自动进入待机菜单,液晶显示器显示如下:(7.2-1图)。
母线 状态 I段 正常
17HZ:000V 25HZ:000V 50HZ:000V 150HZ:000V
(7.2-1图)
7.2.2当采集电压>接地设定电压值时,系统为接地,装置发出告警信号;装置将 显示并保存故障信号,显示如下:(7.2-2图)
17HZ:000V 25HZ:000V 50HZ:125V 150HZ:000V

WXZ196型微机消谐装置原理分析及应用

WXZ196型微机消谐装置原理分析及应用

WXZ196型微机消谐装置原理分析及应用摘要:铁磁谐振现象影响电力系统的安全运行是一个亟待解决的问题。

谐振发生时所产生过电压,严重威胁着电厂高压配电系统的安全。

微机消谐装置是专用于消除铁磁谐振的的智能化装置,能自动监测并消除多种频率的谐振过电压,在水电厂应用广泛。

本文重点分析了PT产生谐振过电压的原因及对WXZ196型微机消谐装置进行了消谐原理、功能和应用介绍。

关键词:消谐装置;铁磁谐振;厂用电系统0 引言官地电厂厂用电系统为中性点不接地系统,由七段厂用母线及其二次设备组成,每段母线上均装有一个手车式母线PT柜,用于电压测量及为二次保护、自动装置提供交流电压量。

在PT开口三角形处装设有一台微机消谐装置,用于实时监测谐振电压并在线消除铁磁谐振。

当发生系统故障而产生PT铁磁谐振时,谐振过电压可能持续时间长,甚至可能长期存在。

在分频谐振时,一般过电压并不高,但是PT的一次电流大,易使PT过热而熔断高压一次保险;基波和倍频谐振时,一般电流不大,但是过电压很高,常使设备绝缘损坏,造成PT烧毁甚至爆炸的恶性事故,严重威胁着电厂高压配电系统的安全运行。

为消除铁磁谐振现象对厂用电系统的影响,官地电厂目前采用的是WXZ196型微机消谐装置,该装置是新型智能化电力谐振消除装置,使用简单方便,无需维护,能迅速地消除多种频率的铁磁谐振,准确率高,在水电厂应用比较广泛。

1 WXZ196型微机消谐原理1.1 PT产生铁磁谐振过电压的原因厂用电系统中由非线性感性元件和容性元件组成的振荡回路在系统正常运行时,PT开口三角的零序电压3U0为0V,波动范围一般不会超过10V,是不会产生谐振的。

但当系统发生扰动时,常见如倒闸操作合空载母线,大负荷自动投切,母线单相接地故障、弧光短路保护动作等,都可能使厂用电系统母线电压出现不平衡现象,使单相或多相的对地电压瞬间升高,三相对地电压不对称,从而导致中性点发生偏移而产生零序过电压。

同时PT在过电压下会产生很大的谐波电流,导致内部铁芯饱和,电感逐渐降低,使二次侧的波形发生畸变。

XD-TZX-100-微机消谐装置-技术参数

XD-TZX-100-微机消谐装置-技术参数

XD-TZX-100-微机消谐装置-技术参数XD-TZX-100 微机消谐装置MICRO-COMPUTER ELIMINATING RESONANCE EQUIPMERT技术手册醴陵代言电气有限公司一、装置概述微机消谐装置是我公司针对电力部门和用户由于铁磁消谐而时常发生的电压互感器(PT)烧毁甚至爆炸的恶性事故,而研制开发的一种智能消谐装置。

本装置利用ARM处理器作为装置的核心处理元件,装置具有性能稳定,抗干扰能力强等优点。

不但可以消除铁磁谐振,还可以对过电压,单相接地作出报警指示。

二、型号说明-如用通讯功能请填C可带母线数,以可控硅为执行元件,三、技术指标(1) 工作电源:AC /DC80~250V,功耗小于15W;(2) 环境温度:-45℃~+50℃;湿度不大于90%RH;(3) 可消除谐振频率:17Hz(1/3分频),25Hz(1/2分频),50Hz(工频),150Hz (3倍频),300Hz(6倍频)。

四、装置特点(1) 适用于各种电压等级,各种谐振频率(1/3分频、1/2分频、工频、3倍频、6倍频)适用范围广泛;(2) 无需整定和调试,开机后自动进入运行状态,维护量小;(3) 可区分铁磁谐振,过电压,单相接地;(4) 自动显示,记录单相接地、铁磁谐振发生时间及相关参数(谐振频率、幅值);(5) 可存储100次故障信息供追忆和显示,掉电100年数据不丢失;(6) 可配置RS485通信接口,标准MODBUS规约;(7) 所有报警信号均提供继电器接点输出。

五、装置硬件构成1、电源部分:本装置采用高频开关电源,具有抗干扰能力强、允许输入电压波动范围大等特点,输出电压为DC+5V、±12V。

2、装置的控制中心,采用最新ARM处理器、具有控制能力强,运行安全可靠等特点。

且内部设有监视定时器,可随时解脱软件故障造成的死机现象,为长期安全可靠运行提供了保证;3、数据存贮器,采用最新的Flash存储芯片,具有存储容量大,掉电不丢失数据等优点;4、数据采集部分:其功能是将模拟量转换为数字量以备计算机处理;5、显示部分:在系统正常情况下作时钟用,当系统发生故障时,可显示有关故障信息;6、消谐控制:控制消谐电路、启动大功率消谐元件,用来快速消除各种频率的铁磁谐振。

KWXQ微机消谐装置说明书

KWXQ微机消谐装置说明书

【KWXQ微机消谐综合保护装置】产品用户手册合肥康德电气有限公司(版本号:v2.02)KWXQ 系列微机消谐综合保护装置1、装置概述KWXQ 系列微机消谐装置是我公司针对电力部门和用户由于铁磁谐振而时常发生的电压互感器(PT )烧毁甚至爆炸的恶性事故,而研制开发的一种智能消谐装置。

本装置利用ARM 芯片作为检测、控制的核心元件,总线不出ARM 芯片,采用大功率、无触点元件消谐,具有运算速度快,性能稳定,抗干扰能力强等优点。

不但可以消除铁磁谐振,还可以对过电压,单相接地作出指示。

2、型号说明3、技术指示(1) 工作电源:AC220V ±15%,50~60Hz 或DC 220V ±15%,功耗小于20W ; (2) 环境温度:-20 ~+50℃; (3) 环境湿度:不大于95%RH ;(4) 可消除谐振频率:17Hz (1/3分频),25Hz (1/2分频),50Hz (工频),150Hz (3倍频)4、装置特点(1) 适用于各种电压等级和谐振频率(1/3分频、1/2分频、工频、3倍频等)适用范围广泛; (2) 无需整定和调试,开机后自动进入运行状态,维护量小; (3) 可区分铁磁谐振,过电压,单相接地;(4) 自动显示,记录铁磁谐振发生时间及相关参数(谐振频率、幅值); (5) 可存储20次故障信息供追忆和显示; (6) 可配置通信接口(RS232或RS485); (7) 以接点闭合方式输出或语音报警输出;5、装置的工作原理本装置采用ARM 芯片作为核心元件,对PT 开口三角电压(即零序电压)进行遁环检测。

当PT 开口三角电压出现异常,装置即对开口三角电压进行数据采集。

通过数字测量、滤波、放大等数字信号处理技术,然后对数据进行分析、计算,判断出当前的故障状态。

如果出现某种频率的铁磁谐振,CPU 立即启动消谐电路,让铁磁谐振在强大的阻尼下迅速消失。

铁磁谐振消除后,CPU 作相应记录、存贮,并自动报警、显示有关谐振信息(包括发生时间、频率、幅值等)。

KN-WTX微机消谐装置

KN-WTX微机消谐装置

KN-WTX型微机型消谐装置一、装置概述KN-WTX微机消谐装置适用于0.38kV~66kV中性点不接地的电力系统,采用高性能16位微处理器作为检测、控制的核心元件,不但可以迅速消除铁磁谐振,还可以对过电压、单相接地作出指示,大屏幕汉字液晶显示,性能稳定、抗干扰能力强。

二、产品特点◎适用于0.38kV~66kV中性点不接地的电力系统◎无需整定和调试,开机后自动进入运行状态,维护量小◎自动显示、记录铁磁谐振发生时间及相关参数(谐振频率、幅值),且故障信息存储掉电不丢失◎自动区分铁磁谐振、过电压、单相接地故障,可报警继电器接点输出◎适用于各种电压等级,各种谐振频率(1/3分频、1/2分频、工频、3倍频)◎具有保护功能,当装置的消谐系统出现故障时,迅速将PT开口三角断开以保护系统,同时前面板有报警指示◎可加语音报警功能方便用户使用◎采用大屏幕汉字液晶,显示直观,清晰,使用方便三、技术指标◎工作电源:AC110~250V,50~60Hz或DC110~250V,功耗小于15W◎环境温度:-20~+50℃;环境湿度:不大于90%RH◎可带1~4段母线◎型号说明50Hz(工频) 150Hz(3倍频)◎可存储20重故障信息供追忆和显示,而且掉电不丢失◎远动输出:分并行和串行通讯(RS232、RS422、RS485)方式◎外报警:以接点闭合方式输出或语言报警输出四、装置的工作原理本装置采用16位单片机作为核心元件,对PT开口三角电压(即零序电压)进行循环检测。

当系统出现故障时,装置开始对开口三角电压进行数据采集。

经过分析、计算,判断出当前的故障状态。

如果出现某种频率的铁磁谐振,CPU立即发出指令使可控硅导通,让铁磁谐振在强大的阻尼下迅速消失。

铁磁谐振消除后,CPU作相应记录、存贮,并自动报警、显示有关谐振信息,包括发生时间、频率、幅值等,可控硅恢复到阻断状态。

如果是过电压或单相接地,装置会自动区分显示和报警,并记录、存贮有关故障信息。

消谐装置

消谐装置

消谐器一次消谐器一、一次消谐器(简称:消谐器):是保护PT一次侧的阻尼器件,用来消除电网中的谐振。

二、一次消谐器原理其本质是一种高容量非线性电阻器,起阻尼与限流的作用。

可以起到良好的限制电压互感器铁磁谐振的效果。

如果6~35kV 电网中性点不接地,母线上Y0接线的PT一次绕组,成为该电网对地唯一金属性通道。

电网对地电容通过PT一次绕组有一个充放电的过渡过程。

试验测得此时常常有最高幅值达数安培的工频半波涌流通过PT,此电流有可能将PT高压熔丝熔断。

而安装了消谐器后,这种涌流将得到有效抑制,高压熔丝不再因为这种涌流而熔断铁磁谐振,是电力系统自激振荡的一种形式,是由于变压器、电压互感器等铁磁电感的饱和作用引起的持续性、高幅值谐振过电压现象。

断线铁磁谐振过电压,是泛指由于导线的开断(可能伴随断线处有一侧接地),开关的不同期合闸及熔断器的一相或两相熔断而引起的铁磁谐振过电压。

只要电网的电源侧或负荷侧中有一侧中性点不接地,在断线时经常出现谐振和中性点电位偏移,造成负载变压器相序反倾、绕组电流剧增和绕组两端、导线对地的过电压等。

三、接线示意三个单相压变(PT)时:未接消谐器前,三个单相压变高压绕组尾(A.B.C)直接接地或是并联成中性点(D)接地。

接消谐器时,必须将直接接地的高压绕组尾或(D)与地断开。

消谐器接在中性点(D)与地之间,(中性点不再直接接地)。

三相五柱压变(PT)时:未接消谐器前,三相五柱压变中性点“D”直接接地,接消谐器时必须将中性点(D)与地断开,消谐器接在中性点(D)与地之间(中性点不再直接接地)。

安装方式:LXQ消谐器体积较小,可以采用垂直方式,也可以采用水平方式安装;可以直接固定在压变本体的螺杆上(注意JDZJ-6~10型压变的固定螺栓是不接地的。

需将消谐器接地端与接地螺栓相连接)。

也可以固定在压变附近支架上。

一次消谐器与周围接地体的距离建议不少于2厘米。

四、一次消谐器现状现在市场上的一次消谐器主要材料为SiC,型号为LXQ系列。

微机消谐装置的功能特点介绍

微机消谐装置的功能特点介绍

微机消谐装置的功能特点介绍1. 简介微机消谐装置是一种能够消除电网谐波的设备,是电力系统中非常重要的一环。

消谐装置能够降低谐波的影响,提高电网的质量,保证电力设备的正常运转。

在现代经济生活中,越来越多的电力设备需要消谐装置的帮助,因此,微机消谐装置的研究和开发变得越来越重要。

2. 功能特点微机消谐装置的功能特点主要包括以下几个方面:2.1 消除谐波微机消谐装置是一种专业的电力设备,可以有效消除电网中的谐波,特别是非线性负载引起的谐波。

谐波会对电网造成不利影响,甚至造成设备损坏、故障停机等问题,因此消谐装置的作用十分重要。

2.2 实时监测微机消谐装置具有实时监测的功能,能够对电网中的谐波进行实时监测和识别。

当谐波出现时,消谐装置会自动启动,对谐波进行消除。

2.3 自动调节微机消谐装置具有自动调节的功能,能够根据电网的实时状态对装置进行自动调节,保证电网的安全稳定运行。

同时,消谐装置能够根据电网的不同负载变化进行自适应调节,在不同负载下的消谐效果稳定可靠。

2.4 数据记录微机消谐装置还具有数据记录的功能,能够对消谐效果进行记录和分析,帮助用户了解电网运行状态,预测未来故障,并对电网进行优化管理。

3. 应用领域微机消谐装置的应用领域非常广泛,主要包括以下几个方面:3.1 工业领域在工业领域,大量的非线性负载设备需要消谐装置的帮助,消除谐波对电网的影响,保证设备的正常运行。

包括数控机床、电焊机、电动机、UPS备电系统等。

3.2 电力领域在电力领域,微机消谐装置主要应用于变电站、发电厂等电力设备,消除由于变压器、电感器等器件引起的谐波,保证电网的正常运行。

3.3 医疗领域在医疗领域,一些医疗设备需要消谐装置的帮助,确保设备的正常运行,保障病人的安全。

4. 结论微机消谐装置是一种能够消除电网谐波、保证电力设备正常运行的专业设备。

消谐装置具有实时监测、自动调节、数据记录等功能特点,可以广泛应用于工业、电力、医疗等领域。

微机消谐装置工作原理

微机消谐装置工作原理

微机消谐装置工作原理
微机消谐装置是一种专门用于消除电网谐波干扰的控制器,具有无功补偿和电网过电
压保护功能。

它主要由变压器、智能控制器、滤波电容、稳压器等组成,主要作用是将电
力系统中的谐波电流通过电容滤波器,将正负谐波分离出来,然后对正负谐波进行补偿,
在不影响电网质量的前提下保证负载端的安全运行,同时通过闭环控制回路实现快速动态
稳定,并能实现对谐波电流和电网电压的实时监测和反馈,从而保证系统运行的稳定和可
靠性。

微机消谐装置采用的控制算法是基于P-Q控制策略,并与智能控制器相结合。

当电网
中存在谐波干扰时,智能控制器分析电网电压和电流波形,计算出相应的功率因数修正量
和无功功率需求值,并发送给谐波发生器进行逆谐波电流注入,以达到谐波抑制的目的。

在实际运行中,微机消谐装置的工作流程如下:
1. 微机消谐装置监测电网电流和电压的波形,实时计算电力系统中的谐波等级以及
消谐所需的无功功率修正量。

2. 控制器发送命令给谐波发生器,使其产生与电网谐波相反的注入电流,从而实现
谐波的消除。

3. 调节滤波电容器的电容值以及补储电容器的电容值,以使电力系统在负载变化时
保持无功功率平衡,并且保持电压在安全范围内。

4. 当电网出现异常情况(如电流过大、电压异常等)时,微机消谐装置将立即停止工作,并发送警报信息给操作人员,以防止设备损坏或安全事故发生。

总之,微机消谐装置具有高精度、快速响应、稳定性好等优点,能够有效地消除电网
谐波干扰,提高电力系统的稳定性和可靠性。

在现代化工业生产中,其应用范围逐渐扩大,可广泛应用于电力、石油、化工、钢铁、船舶、机床等领域。

关于4PT中零序PT接微机消谐装置分析

关于4PT中零序PT接微机消谐装置分析

N 3三个单相组图三相中性点经单相电压互感器接地接线图三相组的一次绕组三相组的二次绕组三相组的剩余电压绕组单相的一次绕组电压表接地监视继电器一、4PT 消谐原理图a 为抗谐振电压互感器接线图,图b 是图a 的优化,具有抗谐振阻振荡功能,比优化前相电压测量和零序电压测量都能够很准确。

抗谐振原理:中性点绝缘系统中电磁式电压互感器的铁磁谐振发生的根本原因在于互感器铁心在某些激发条件下饱和而使其感抗变小而与线路对地电容的容抗相等所致。

如果互感器一次绕组中性点不接地或经高阻抗接地,则各相绕组跨接在电源的相间电压上,不在与接地电容相并联,因而不会发生中性点位移,也就不发生谐振。

因此采用了互感器中点经单相电压互感器接地的接线方式,如下图所示。

图a图b因单相电压互感器VT2工作时承受的是零序电压,因此也称零序电压互感器。

由于该互感器励磁阻大,又具有普通电压互感器的绝缘水平,因此可以近似看作N′是对地绝缘,即为不接地点。

2、互感器中性点经单相电压互感器接地的运行原理在正常运行时,三相电源对地电压对称,N′与N点对地均为0,即零序电压互感器不承受电压,其二次绕组没有输出电压,YJ继电器不会动作。

当系统出现单相接地时(例如C相在D点接地,即D点电位为0),根据克希科夫电路定律可列出如下方程式:对电源侧,在NODCN回路里:-E C+U CO-U NO=0 因U CO=U DO=0由此得U NO=-E C (1)在BDONB及ADONA回路里:U BO-U NO-E B=0,U AO-U NO-E A=0 由此得U BO=U NO+E B,U AO=U NO+E A (2)对于电压互感器侧,在N-A-A′-N′-O-N的回路里有:U N′O-U NO-E A+U A′N′=0因E C= U A′N′所以U N′O=U NO=-E C (3)在N′-O-C′- N′回路有:U N′O-U C′O+U C′N′=0 因U C′O=U DO=0U C′O=-U N′O=(-E C)=E C (4)在A′N′O A′及B′N′O B′回路里有:U A′O-U N′O-U A′N′=0U B′O-U N′O+U B′N′=0由此得U A′O=U A′N′+U N′O ;U B′O=U B′N′+U N′O由式(1)、式(2)、式(3)可知:在电网出现单相接地时,零序电压互感器一次绕组上承受有电源的相电压,而三相组互感器的一次绕组仍然承受网络的对称电压,亦即与单相短路前并无变化。

消谐器:你对消谐器了解多少

消谐器:你对消谐器了解多少

消谐器:你对消谐器了解多少消谐器(Filter)是电子电路中常用的一种被动元件,作用是对于特定频率的电信号进行滤波,使其通过或者阻断。

在现代的电子设备和通信系统中广泛应用,特别是在无线通信、音频设备和电源滤波等方面。

本文将详细介绍消谐器的原理、分类、应用和工作。

原理和分类消谐器的原理是利用电容和电感元件的相互作用来改变电路中信号的频率特性。

能够阻止或允许某一范围内的信号传输,对于特定频率范围内的电信号起到滤波作用。

根据电容和电感元件是如何串联和平行联接的不同,消谐器可以分为以下几种:1. 低通滤波器低通滤波器(Low Pass Filter,LPF)允许低于截止频率的频率信号通过,而阻止高于截止频率的信号通过。

2. 高通滤波器高通滤波器(High Pass Filter,HPF)允许高于截止频率的频率信号通过,而阻止低于截止频率的信号通过。

3. 带通滤波器带通滤波器(Band Pass Filter,BPF)只允许某一范围内的频率信号通过,而排除其他频率信号。

4. 带阻滤波器带阻滤波器(Band Stop Filter,BSF)允许除某一范围内的频率信号外的其他信号进行传输。

应用和工作消谐器在电子电路和通信系统中应用广泛。

例如,无线通信中采用低通滤波器和带通滤波器对高频噪声进行滤波,保证调制信号的质量;在音频设备中使用高通滤波器去除低频噪声和直流分量,使声音更加纯净;在电源滤波中使用带阻滤波器去除干扰信号,保证设备的正常工作等。

消谐器的工作原理取决于其内部电路的组成和设计。

例如,在低通滤波器中,电容和电感按照一定的比例构成一个RC电路,当信号频率高于截止频率时,电容和电感会抵消信号的部分能量,从而起到滤波作用。

总结消谐器作为一种常用的被动电子元件,在电子电路和通信系统中发挥着重要的作用。

它通过改变信号的频率响应特性,对于特定频率范围内的信号起到滤波作用。

本文介绍了消谐器的原理、分类、应用和工作,相信读者在阅读本文后对消谐器有了更清楚的认识。

微机消谐装置

微机消谐装置

微机消谐装置(全称:微机电力谐振诊断消除装置)是放在放在PT的二次侧(所以也叫二次消谐)消除铁磁谐振的仪器。

它与一次消谐器的区别在于微机消谐是一个消谐仪器,具有分析、记录、打印、上传等优势,但也有只能用于室内、消谐范围窄(只能消除工频、三倍频、二分频、三分频等指定频率谐振)等缺点。

市场上的微机消谐型号大都是厂家自己命名,功能大致相同,没有统一的标准,所以消费者比较难以理解,除了参数外还有详细功能上一定要清楚。

概述在我国电力系统中,由于铁磁谐振而时常会发生电压互感器(PT)烧毁甚至爆炸的恶性事故,严重影响了电网的安全可靠运行。

它以16位单片机80C196为采样运算、逻辑判断和控制中心(CPU),经大功率、无触点固态继电器为出口,以汉字液晶显示器(LCD)、信号指示灯、轻触式按键配以智能化软件系统,组成了技术先进,使用简单方便、免维护、智能型消谐、记录装置。

在电力系统中,铁磁谐振频繁发生,谐振时会产生过电压,严重威胁系统安全。

铁磁谐振过电压可以在3~220千伏的任何系统中发生,特别是在35千伏及以下的电网中,几乎所有的内部过电压事故均由铁磁谐振引起。

铁磁谐振引起的过电压持续时间长,甚至可能长期存在。

在分频谐振时,一般过电压并不高,但是PT的电流大,易使PT过热而爆炸;基波和倍频谐振时,一般电流不大,但是过电压很高,常使设备绝缘损坏,造成恶性事故。

电力微机消谐装置是新型智能化电力谐振消除装置,使用简单方便,无需维护,能迅速地消除各种频率的铁磁谐振,准确率高。

同时可根据用户需要将相关信息打印或通过通信接口传给上级监控系统,适用于无人值守变电站。

功能及特点适用于配电网各种电压等级。

最多可监测四段母线。

迅速消除三分频、二分频、工频以及三倍频等特征频率的铁磁谐振。

能区分外部过电压、铁磁谐振和单相接地。

采用大功率、无触点消谐元件,消谐迅速、可靠。

提供一组无源报警节点。

故障发生时,能显示故障报告(类型、时间、电压值和频率)。

微机消谐装置的常见故障

微机消谐装置的常见故障

微机消谐装置的常见故障
微机消谐装置是一种常用于电力系统中的保护装置,但在使用过程中可能会出现各种故障。

常见的微机消谐装置故障包括:
1. 通信故障:由于通信线路故障或者网络故障,导致微机消谐装置无法正常通信,从而影响保护功能。

2. 供电故障:由于供电故障或者电源接触不良,导致微机消谐装置无法正常工作,从而影响保护功能。

3. 软件故障:由于软件编程错误或者病毒攻击,导致微机消谐装置出现异常,从而影响保护功能。

4. 硬件故障:由于硬件部件故障或者老化,导致微机消谐装置无法正常工作,从而影响保护功能。

以上是微机消谐装置常见的故障原因,为了保证微机消谐装置的正常运行,需要定期对其进行维护和检修,及时发现并排除故障。

同时,在使用过程中需要注意保护装置的接线及通信线路的稳定性,避免因外界因素影响导致故障的发生。

- 1 -。

KSX196-HA微机消谐装置说明书V1.4

KSX196-HA微机消谐装置说明书V1.4

一、装置概述在我国66KV、35KV、10KV、6KV、3KV及以下电压等级的中性点不接地或经电阻、消弧线圈接地系统中(小电流接地系统),通常装设有三相五柱式电压互感器。

在系统网络中,电磁式电压互感器在电路中相当于带铁芯的非线性电感线圈,而架空线路、电缆线路等存在对地电容。

当单相接地故障消失、倒闸操作等系统的某些扰动出现时,可能导致电压互感器铁芯不同程度的饱和,饱和后的电压互感器励磁电感变小,此时若系统网络的对地电感与对地电容相匹配,就形成三相或单相共振回路,可激发各种铁磁谐振过电压,造成电压互感器的高压熔丝熔断乃至PT的烧损或爆炸。

针对这些恶性事故的发生,就有必要装设微机消谐装置以抑制和消除铁磁谐振过电压。

KSX196-HA系列微机消谐装置是我公司针对由于铁磁谐振而时常发生的电压互感器(PT)烧毁甚至爆炸的恶性事故,研制生产的新型智能消谐装置。

装置利用80C196单片机作为检测和控制的核心元件;采用大功率、无触点元件消谐;以液晶显示器(LCD)、信号指示灯、微型打印机为人机接口;配以最先进的智能化软件,动作更可靠、操作更简单、更直观、更准确。

装置可实时监测并显示PT开口三角电压 17Hz、25Hz、50Hz、150Hz 四种频率的电压分量。

发生故障时可以区分过电压、铁磁谐振以及单相接地,并给出相应的报警信号;如是谐振故障,可迅速启动消谐元件进行消谐;并配有通信接口把故障信息传送至有关部门,实现远动控制。

二、工作原理装置采用80C196单片微机作为核心,对PT开口三角电压(即:零序电压)进行循环检测。

在正常工作情况下,该电压在30V以下,装置内的大功率消谐元件处于阻断状态,对系统无任何影响。

当PT开口三角电压大于30V时,说明系统出现故障,装置对电压互感器开口三角电压进行数据采集、分析,并判断出当前的故障状态;如果发生了某种频率的铁磁谐振,迅速启动消谐元件,使铁磁谐振在强大的阻尼下迅速消失。

同时装置给出指示予以消除。

6.3 PT柜里为什么要加微机消谐装置

6.3 PT柜里为什么要加微机消谐装置

PT柜里为什么要加微机消谐装置?
在6~35KV不接地系统中的PT柜里,当系统参数发生改变时,暂态涌流、过电压、谐波等导致电压互感器铁芯磁通饱和、励磁电流增大、铁芯发热、非线性电感减小。

这时候可以通过加装微机消谐装置来避免一些铁磁谐振故障的产生。

微机消谐装置是基于电压互感器提供的电压信号而设计的产品。

微机消谐装置主要由微机处理单元模块、信号采集模块、键盘控制模块、装置电源模块、液晶显示模块、故障保护模块、报警信号模块和通讯单元模块构成。

微机消谐装置具有如下几大功能:
1)能够实时监测系统三相电压和开口电压,根据电压特征,对故障类型进行识别;
2)能够消除电压互感器的突然投入引起的铁磁谐振过电压;
3)能够消除系统运行方式的突然改变或电气设备的投切引起的铁磁谐振过电压;
4)能够消除系统负荷发生较大的波动引起的铁磁谐振过电压;
5)能够消除电网频率的波动引起的铁磁谐振过电压;
6)能够消除负荷的不平衡变化等引起的铁磁谐振过电压。

7)能够消除线路发生单相接地引起的铁磁谐振过电压。

想要更多的了解有关微机消谐装置及铁磁谐振方面的内容,请继续关注本网站!。
