PLC冷却水泵节能循环控制系统
一用一备排水泵自动轮换运转的PLC控制
一用一备排水泵自动轮换运转的PLC控制陈洁1沈洪彳严俊高彳(1.苏州竹园电科技有限公司,215211,江苏苏州;2,江苏永鼎股份有限公司,215211,江苏苏州;3,苏州市职业大学电子信息工程系,215104,江苏苏州)水泵在民用建筑中较为常见,通常有空调系统的冷却水泵、冷冻水泵和热水循环泵,消防系统的消火栓水泵、喷淋泵、稳压泵,以及生活用水泵、排水泵等。
这些泵类电动机的拖动控制在国家标准图集中仍以继电器一接触器控制方式给出。
本文以图集16D303-3《常用水泵控制电路图》中一例一用一备排水泵自动轮换运转控制电路为例,对其采用PLC(可编程序控制器)进行控制。
文中给出了PLC控制电路和程序,为方便同行们参考,控制电路中各元器件代号与图集中保持一致。
1继电器一接触器控制原理图分析两台排水泵一用一备自动轮换工作的继电器一接触器主电路如图1所示,控制电路如图2所示两图中,BL1~BL3为液位器、KAI-KA7为中间继电器、KF1和KF2为时间继电器、SS1和SS2为泵停止按钮、ST为试验按钮、SR为复位按钮、SAC为运行方式选择开关、SF1和SF2为泵起动按钮、BB1和BB2为热保护继电器、PGW为电源指示灯、PGG1和PGG2为泵运转指示灯、PGR1和PGR2为泵停止指示灯。
当运行方式选择开关SAC打“手动”侧,其触头1和2、触头5和6接通状态下,两台排水泵处在“手动”方式,此时只要按下按钮SF1或SF2,1号泵或2号泵便起动投入运行。
按下SS1或SS2,泵即停止。
当运行方式选择开关SAC打在“自动”侧,其触头3和4、触头7和8接通状态下,两台排水泵处在“自动”方式,此时泵由液位器或远控开关来起动和停止,实现两台泵自动切换的关键是中间继电器KA5的状态。
图1主电路2PLC控制电路的设计根据继电器一接触器控制电路的原理图,得到需要接入PLC的输入点有:运行方式选择开关SAC、液位器BL1~BL3、远控触头K、声光试验ST、报警消声SR、两台水泵的热保护BB1和BB2、泵停止按钮SS1和SS2、泵起动按钮SF1和SF2、电动机接触器QAC1和QAC2常闭触头,共计16个输入点。
基于PLC的冷却水泵温度控制设计
图l 冷却水泵 的主电路原理 图 图 2电气系统控制框图 4 程序设计 、 控制程序 主要 由以下几部分组成 : ①冷却水 回进水温度检测及温差计算程序 C 通 道为 冷却水 进水 温度 ( 0 , H2 道为冷 却水 回水温 度 Hl D2 ) C 通 ( 2 )D2 为冷却水 回进水 温差 。其程序 如图 3 D 1, 5 所示 。
1方 案 分 析 、
冷却水泵电动机
冷却水 循环 系统 中 ,L 通过 温度传感 器及温 度模块将 冷却水 的 PC 回水温 度和进水 温度读人 内存 , 据出水和进水 的温差 值来控制变 频 根 器的转 速 , 调节冷 却水 的流 量 , 控制 热交换 的速度 。因此 , 对冷却水 来 说 , 回水 和进水 的温差作为控制依据 , 以 实现回水和进水 的恒温差控 制 是 比较合理 的。温 差大 , 说明冷冻机组产 生的热量大 , 应提高冷却泵 的 转速, 加大冷却水 的循 环速度 ; 温差小 , 明冷冻机组产生 的热量小 , 说 应 降低冷却泵 的转速 , 减缓冷却 水的循 环速度 , 到节能 的 目的。 因此 , 达 冷 却水 系统 的控制 可采用变频 调速来实 现 , 变频 器的频率采 用定温差 控制 , 冷却水的进 回水温差控制在 45~5 . ℃。 根 据控制 目标 , 冷却水泵 的主电路原理 图如图 l 所示 。图中 K 、 M1 KM2 分别 为 M1M2的变频接触器 , M3 KM4 、 K 、 为工频接触 器 , 变频接触 器通 过变频器 进行控 制 , 工频 接触器通过 继电器 电路 进行控制 , 并且 , 他们相互 之间有电气互锁 。 控制 部分通过铂热 电阻 温度传 感器( t0 、 线 lo 采集冷却水 的 P1 0 3 o ) 回水和 进水 温 度 , 然后 通过 与 之连 接 的 日本 三菱 电机 小 型 P C系列 L F N 4 )一 ,热 电阻接 口特殊功能模块 , 采集 的模拟量 转换成数 X2 - A【 Pr _ 将 字量传送 给P C 再通过 P C L , L 进行 运算 , 运算的结果通过 F 2 —4 A 将 xN D 将数字量 转换 成模拟量 ( C ~ 0 ) D 0 1V 来控 制变频器 的转速 。触 摸屏可 以 发 出控 制信号 , 能对 系统 的运行进 行监视 , 系统控制框 图如图 2 并 其 所

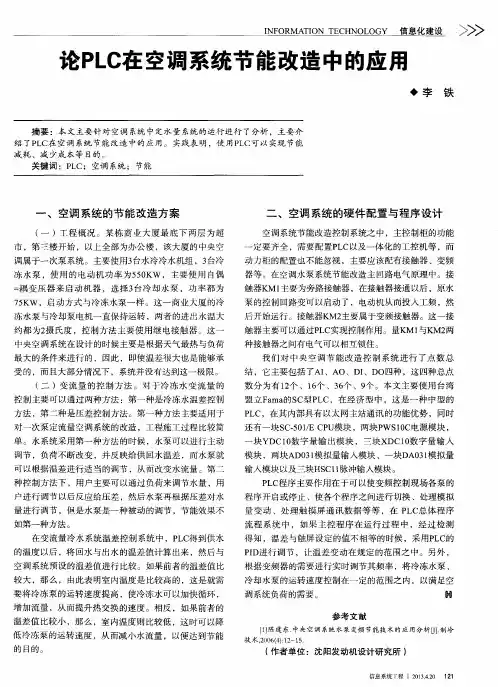

论PLC在空调系统节能改造中的应用
的温 度以后 ,将 回水与出水 的温差值计算 出来 ,然后与
空调系统预设 的温差值进行 比较 。如果前者的温差值 比 较大 ,那么 ,由此表明室内温度是 比较高的 ,这是就需
增加流量 ,从而提升热交换 的速度。相反 ,如果前者的 温差值 比较小 ,那 么 ,室 内温度则 比较低 ,这时可 以降
嗍
低冷冻泵的运转速度 ,从而减小水 流量 ,以便达到节能
的 目的 。
( 作者单位 :沈阳发动机设计研究所 )
信息系统T程 l 2 0 1 3 . 4 2 0 1 2 1
中央空调系统在设计 的时候主要是根据天气最热与负荷 最大的条件来进行 的,因此 ,即使温差很大也是能够承 受的 ,而且大部分情况下 ,系统并没有达到这一极限。 ( 二 )变 流量 的控 制方法 。对 于冷 冻水变流 量 的
后开始运行。接触器K M2 主要属于变频接触器 。这一接
触器主要可以通过P L C 实现控制作用 。量K M1 与K M2 两 种接触器之问有 电气可以相互锁住 。 我 们对 中央空调 节能改造 控制 系统进行 了点数 总 结 ,它主要包括 了A I 、AO、DI 、D O四种 ,这 四种总点 数分为有1 2 个 、1 6 个 、3 6 个 、9 个 。本文主要使用台湾 盟立F a ma 的S C 型P L C,在经济型 中,这是 一种 中型的 P L C,在其 内部具有 以太 网主站通讯 的功能优势 ,同时
控制主要可以通过两种方法 :第一种是冷冻水温差控制
方法 ,第二种是压差控制方法 。第一种方法主要适用于 对一次泵定 流量空调系统的改造 ,工程施工过程 比较简
PLC在中央空调控制系统中的应用

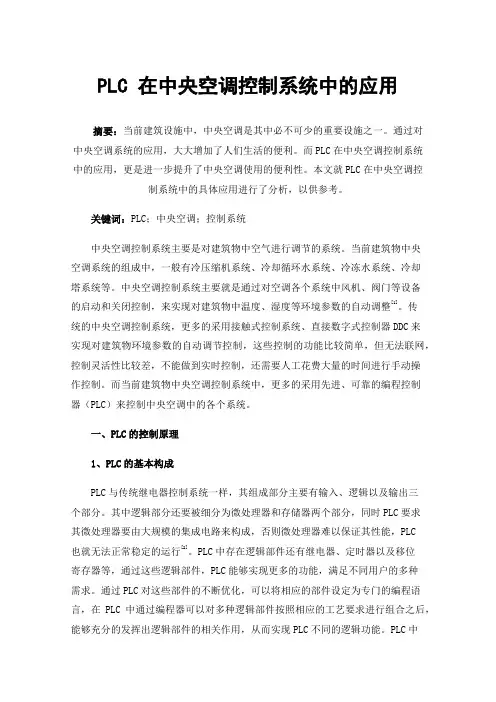

PLC 在中央空调控制系统中的应用摘要:当前建筑设施中,中央空调是其中必不可少的重要设施之一。
通过对中央空调系统的应用,大大增加了人们生活的便利。
而PLC在中央空调控制系统中的应用,更是进一步提升了中央空调使用的便利性。
本文就PLC在中央空调控制系统中的具体应用进行了分析,以供参考。
关键词:PLC;中央空调;控制系统中央空调控制系统主要是对建筑物中空气进行调节的系统。
当前建筑物中央空调系统的组成中,一般有冷压缩机系统、冷却循环水系统、冷冻水系统、冷却塔系统等。
中央空调控制系统主要就是通过对空调各个系统中风机、阀门等设备的启动和关闭控制,来实现对建筑物中温度、湿度等环境参数的自动调整[1]。
传统的中央空调控制系统,更多的采用接触式控制系统、直接数字式控制器DDC来实现对建筑物环境参数的自动调节控制,这些控制的功能比较简单,但无法联网,控制灵活性比较差,不能做到实时控制,还需要人工花费大量的时间进行手动操作控制。
而当前建筑物中央空调控制系统中,更多的采用先进、可靠的编程控制器(PLC)来控制中央空调中的各个系统。
一、PLC的控制原理1、PLC的基本构成PLC与传统继电器控制系统一样,其组成部分主要有输入、逻辑以及输出三个部分。
其中逻辑部分还要被细分为微处理器和存储器两个部分,同时PLC要求其微处理器要由大规模的集成电路来构成,否则微处理器难以保证其性能,PLC也就无法正常稳定的运行[2]。
PLC中存在逻辑部件还有继电器、定时器以及移位寄存器等,通过这些逻辑部件,PLC能够实现更多的功能,满足不同用户的多种需求。
通过PLC对这些部件的不断优化,可以将相应的部件设定为专门的编程语言,在PLC中通过编程器可以对多种逻辑部件按照相应的工艺要求进行组合之后,能够充分的发挥出逻辑部件的相关作用,从而实现PLC不同的逻辑功能。
PLC中输入相关信息,然后通过所组合的相关逻辑发挥功能作用,最后通过输出部分,将相应的作用转化为实际的控制行为,以实现对中央空调的相关控制。
中央空调冷热源群控系统PLC逻辑控制说明
一、冷机启停逻辑(DDC内控制程序)1、冷机启动→平台选择了冷机模式,并且发送了启动命令(开始计时)→水泵、冷却塔、冷机没有故障,且没有切为本地,否则报故障,机组停机,切机→冷机模式对应的1个阀门开到位,否则报故障,机组停机,切机→冷却塔进水阀开度>80%,否则报故障,切机→开启冷却水循环泵,冷却水循环泵频率>(设定启动频率-5)→开启冷却塔,冷却塔频率>25HZ→开启冷冻水泵,冷冻水泵频率>(设定启动频率-5)→开启冷机,系统运行状态返回(计时清零,正常启动完成,如果超过3分钟没有状态返回,启动故障处理程序)→冷机启动完成2、冷机关闭→平台选择了冷机模式,并且发送了关机命令(开始计时)→给冷机发送关机指令,冷机停机,冷机运行状态为OFF,开始计时→计时时间=300S(5分钟),关闭冷冻水循环泵→计时时间=360S(6分钟),冷冻水泵运行状态为OFF,关闭冷却水循环泵→冷冻水流量<20且冷却水流量<20,关闭冷却塔→冷机关闭完成3、板换启动→平台选择了板换模式,并且发送了启动命令(开始计时)→水泵、冷却塔、冷机没有故障,且没有切为本地,否则报故障,机组停机,切机→板换模式对应的4个阀门开到位,否则报故障,机组停机,切机→冷却塔进水阀开度>80%,否则报故障,切机→开启冷却水循环泵,冷却水循环泵频率>(设定启动频率-5)→开启冷却塔,冷却塔频率>25HZ→开启冷冻水泵→板换启动完成4、板换关闭→平台选择了板换模式,并且发送了关机命令(开始计时)→计时时间=30S(半分钟),关闭冷冻水循环泵→计时时间=60S(6分钟),冷冻水泵运行状态为OFF,关闭冷却水循环泵→冷冻水流量<20且冷却水流量<20,关闭冷却塔→板换关闭完成二、冷机故障切换逻辑1、故障条件➢大前提:制冷单元发送了开机命令或者在运行中➢设备(冷机、冷冻水泵、冷却水泵、冷却塔)切换到本地模式➢设备(冷机、冷冻水泵、冷却水泵、冷却塔)故障➢冷机断电(延时10S(可设置)时间没有恢复)。
冷却循环水系统的稳压与节能改造
关 键 词 :冷 却 循 环 供 水 系 统 ; 交 流 变 频 调 速 器 ; 压 力 控 制 单 元 ;PLC; P D I
中 图 分 类 号 :T 3 .9 Q3 04 3 文 献 标 识 码 B 文 章 编 号 :1 0 — 9 X(0 2 1 — 0 2 0 0 9 7 7 2 0 ) 0 5 — 3 1
泵 ,其 中有 四台供 水泵 电机 功 率为 4 k ,有三 0W 台供 水泵 电机 功率 为 3 k 。另外 ,还 安装 了七 7W
也 造成能源消耗的浪费 。 据了解 目前 同行业冷却循 环水系统普遍 采用此种 控制方式 。
() 2 由于 冷 却循 环 水 泵 电机 采 用 直 接 启 动 方 式 ,频 繁开 启循 环水 泵 ,易对 供 电 电网 以及 电机 控 制 系 统 造 成 很 大 的 冲 击 ,经 常 造 成 电机 、接 触 器 等 元器件 损坏 。而频繁 启停 水 泵也会 因水锤现 象给 设 备管 线造 成 一 定 的危 害 。
应 用 ,但 以往 通常 是一 台变 频调 速器 控制 一 台水 泵, 控制供 水量变化 的范围较小 ,仅为单 台水 泵的
a 一3台 4 k 循 环 供 水 泵 ,变 频 控 制 。 0W 4台 3 k 循环 供 水 泵 ,工 频 控 制 7W
总流量 ,不适 合用 水量变化较 大 的场合 。 基于 以上 原 因 ,我公 司对 冷 却循 环 水控 制 系 统进 行了改造 , 在此改造项 目中采用变频调速器和 可编程控制器 及压力传感器等元件 , 多台泵进行 对
力过 低 , 会造成 许多设备 自动停车 , 甚至会 因缺 水
造成 设备事故和产品质量事故 。例如 :炼胶设 备缺 水可 引起 密炼 室温度 }速升高 , 易产生胶 烧 、 夹 容 过 硫 等现 象 ,影 响轮胎 的产 品质量 。
毕业设计(论文)-利用plc、变频器设计中央空调节能改造系统[管理资料]
设计论文题目:利用PLC、变频器设计中央空调节能改造系统设计时间:~系别:电子电气工程系设计班级小组:电气083班(第一组)指导教师:设计学生:摘要作为现代使人生活舒适的家用电器,空调可以说与人们的生活紧密相关。
在现代社会中,它已像冰箱、电视一样,成为人类不可缺少的生活电器。
①经济节能:每个区间末端风机盘管可自行调节温度,区间无人时可关闭,系统根据实际负荷做自动化运行,开机计费,不开机不计费,有效节约能源和运行费用。
②环保:主机采用水源热泵型机组,电制冷,没有燃烧过程,避免了排污;整个系统为密闭式管路系统,可避免霉菌灰尘等杂质对系统的污染,使环境清新优美,特别适于高档别墅、高级公寓与写字楼的使用。
③节约空间:主机体积小巧,不设机房,无需占用设备层,减少公用设施和土建投资,室内末端暗藏在吊顶内,极易配合屋内装修。
④个性化:中央空调系统以区间为单元,满足用户不同区间需求,室内末端安装采用暗藏方式,不影响室内的审美观,不占据室内空间,适应用户的个性化需求。
⑤简化管理:于采用不同区间单独控制系统为用户所有,产权关系明确,可简化空调设施管理。
⑥提升档次:中央空调主机可以避免破坏楼体的整体外观,使用户充分享受高档综合环境的同时,提升产品质量及量贩档次。
⑦投资方便:可根据量贩发展情况,分期分批投资添置空调系统,同时量贩档次提升,因此资金周转快,有效地利用资金更进一步开发。
而可编程控制器PLC是根据顺序逻辑控制的需要发展起来的,是专门为工业环境应用而设计的数字运算操作的电子装置。
它具有可靠性高,操作灵活,拓展型号等优点,不仅能满足设计系统的精度,还可以降低能耗,节约能源,减小运行费用。
再加上变频器的使用,把380V的交流变成直流再变成频率可调的交流电,实现电机的无级调速,比较省电,比直流调速维护方便。
本论文就是在己有的通用变频器的基础上,采用PLC对电机进行控制,通过合理的选择和设计,对中央空调系统进行变频调速,通过调速来改变耗能大小,提高了资源的利用率,达到理想的控制效果。
机电一体化毕业设计:PLC控制的变频-工频双回路恒压供水控制系统的设计
GDGM-QR-03-074-B/1Guangdong College of Industry & Commerce毕业综合实践报告Graduation synthesis practice report题目:PLC控制的变频-工频双回路恒压供水控制系统的设计(in English) Design of frequency - frequency PLC control double loop constant pressure water supply control system系别:电气自动化系班级:12机电一体化(3)班完成日期:6/2015摘要本设计根据供水要求,设计了PLC控制的变频-工频双回路恒压供水控制系统。
变频恒压供水控制系统由可编程控制器、变频器、水泵机组、压力传感器、工控机等构成。
本系统包含两台水泵电机,它们组成变频循环运行方式。
采用变频器实现对四相水泵电机的软启动和变频调速。
压力传感器检测当前水压信号,送入PLC与设定值比较后进行PID运算,从而控制变频器的输出电压和频率,进而改变水泵电机的转速来改变供水量,最终保持管网压力稳定在设定值附近。
通过工控机与PLC 的连接,采用组态软件完成系统监控,实现了运行状态动态显示及数据、报警的查询。
变频恒压供水技术具有较先进的技术、水压恒定、操作方便、运行可靠、节约电能、自动化程度高等有点。
关键词:变频恒压供水系统;可编程控制器(PLC)目录一、绪论 (1)(一)课题的提出 (1)(二)变频恒压供水系统的国内外研究现状 (1)(三)本课题的主要研究内容 (2)二、控制方案确定及系统的理论分析 (3)(一)变频恒压供水系统控制方案的确定 (3)1.控制方案的比较和确定 (3)2.变频恒压供水概况 (4)(二)变频恒压供水系统的理论分析 (4)1.变频恒压供水系统的节能原理 (4)2.电动机的调速原理 (5)(三)变频恒压供水系统的设计构想 (6)1.变频恒压供水系统的组成和原理图 (6)2.变频恒压供水系统控制流程 (8)3.水泵切换条件 (9)三、系统的硬件设计 (10)(一)主设备选型 (10)1.主设备选型 (10)2.PLC 及其扩展模块的选型 (11)3.变频器的选型 (11)4.水泵机组的选型 (12)5.压力变送器的选型 (12)6.液位变送器的选型 (13)(二)系统主电路分析及其设计 (13)(三)系统控制电路分析及其设计 (14)(四)PLC的I/O端口分配及外围接线图 (16)四、系统的软件设计 (18)(一)系统软件设计分析 (18)(二)PLC程序设计 (19)1.控制系统主程序程序设计 (19)2.控制系统子程序设计 (21)(三)PID控制器参数整定 (30)1.PID 控制及其控制算法 (30)2.PID 参数整定 (31)五、结束语 (33)参考文献 (34)致谢 (35)附录 (36)附录图1主电路图 (36)附录图2控制电路图 (37)附录图3主程序流程图 (38)附录图4主程序梯形图 (39)一、绪论水是生产生活中不可缺少的重要组成部分,在节水节能已成为时代特征的现实条件下,我们这个水资源和电能短缺的国家,长期以来在市政供水、高层建筑供水、工业生产循环供水等方面技术一直比较落后,自动化程度低。
PLC在中央空调循环水节能系统中的应用
、
特 点 , 出 用 得
P P — 2 控 制 其 旁通 阀 ( V 的开 口度 , = IP , T ) 使 化 等 。 其 维持压差 。 32 L . P C控制 系统的选 型及设 置 为 了 满 足 以 上 所 介 绍 的 空 调 工 艺 要 2 P C 制系统 原理及应用 L控 求 , 个 控 制 系 统 需 要 可 编 程 序 控 制 器 的 整 中央 空 调 冷 冻 系统 有 3 控 制 方式 : 种 早 输 入 、输 出 点 分 别 是 l 2点 和 3 1 2点 , 中 其 期 的 继 电器 控 制 系 统 、直 接 数 字 式 控 制 器 模拟 量输 入 、输 出为 6 点和 4 。根 据 P C 点 L DDC和 可 编 程 序 控 制 器 ( Lc 控 制 系 统 。 的 I P ) /O原理 使 用原 则 , 留 出一定 的 I 即 /O点 继 电 器 控 制 系 统 由 于 故 障 率 高 、 系 统 复 以 做 扩 展 时 使 用 , 及 系 统 设 计 中 实 际 所 以 杂 、功 耗 高 等 明 显 的 缺 点 已逐 渐 被 人 们 淘 需 的 I O点 数 。 选 用 华光 电子 工 业 有 限 公 / 汰 ; 接数 字式 控 制 器 D 直 DC虽 然 在 智 能 化 司 的 s 5 B型主机 : U- / 输 入模块 : U- / S 5 B; 方 面 有 了 很 大 的 发 展 , 由于 D 但 DC本 身 的 U一2 N、U- 1 5 0 AD; 出模块 : O T、U~ 输 U— 5 抗 干 扰 能 力 问 题 和 分 级 分 步 式 结 构 的 局 限 0 DA。 这 种机 型 的 I O点 数 为 2 6点 , l / 5 有
性 而 限制 了 其 应 用 范 围 ; PLC
基于PLC及变频的大型变压器风冷却器系统
3 P C根据温度信号 、 载电流 、 .L 负 频率信号 及故障
信号来控制各个冷 却器的投切 ,L P C包 含 PD环 节 , I 将 设定油温与实测油温进 行比较 , 比例积分发出频 率给 经 定命令 , 给定变频调速 的冷却器 的频率 ; 同时将故 障信 号传送到控制 台。设定油面温升不超过 5 ℃, 0 变频器频 率上 限为 5 H , 0 z 下限为 2 H , 0 z 负载 电流超过 额定值 的 7 %, 5 所有的冷却器全部投入
路备用。 当工作电源故 障时 , 启用备用 电源 , 若两路 电源 均故障 , 则报警 。
高” 的报警信号 。 自动手 动状 态为本装置和冷却 器组 启、 停及故障检修提供很 大的方便 。
延时切除。当变压器油温下降 , 以油温变化率为依 据进行切除延时时间的控制 , 避免 了冷却器组 的频繁启 停, 提高了抗 干扰性能 。 当主变压器停机时 , 停机信号送
音 阶 即 为 数 字 , 必 再 进 行 数 字 化 , 化 了 语 意 辨 析 的 不 简
比对工作 , 不易产生歧义 。 如此处理 以后 , 弱化对英语 语 法 的倚赖 , 最终形成一种独立性的语 言。 在语 法规则上 , 汉语 也有可借 鉴处 , 汉语不 是靠 动
词 的词 法来 限定 语 言 的 时 空环 境 , 是 靠 时 间 状 语 和 虚 而 词 。 词 的 数 量 庞 大 , 词 法来 表 达 时态 , 得 在 记 住 数 动 靠 就
韵律语 7
词形 变化复杂 复杂
I语 6 4 、 3 和 无 形 化 简 汉 0 轻 加4 词 变 单 1 3声 声1 2 8
冷冻冷却水泵及循环水泵自动控制系统节能方案
冷冻冷却水泵及循环水泵自动控制系统节能方案一、背景与意义冷冻冷却水泵及循环水泵系统是工业生产中常见的设备,其运行对于保证生产正常进行具有重要意义。
然而,传统的手动控制方式无法有效地适应生产的变化,并且存在能源浪费的问题。
因此,开发一种能实现自动控制的系统来提高能源利用效率具有重要意义。
二、节能方案1.自动控制系统的设计设计一套基于PLC(可编程逻辑控制器)的自动控制系统,在此基础上实现对冷冻冷却水泵及循环水泵的控制。
2.系统参数设置通过对系统中的各参数进行设置,如设定温度和压力范围,以及启停时间和频率等,能够提高系统的运行效率,并减少能源的浪费。
3.温度和压力传感器的应用安装温度和压力传感器,实时监测冷冻冷却系统及循环水系统中的温度和压力变化。
根据传感器的反馈,及时调整系统的运行状态,以达到节能的目的。
4.高效水泵的选择与优化选用能效比较高的水泵,并根据系统的实际需求进行数值模拟计算,确定最佳的水泵工作参数。
并进行定期维护和检修,保证水泵的高效运行。
5.频率变频器的应用安装频率变频器,通过调整电机的转速,减少水泵的运行功率。
根据实际流量进行调整,避免了冷却水泵及循环水泵长时间运行,减少了能耗。
6.能源回收系统的构建利用现有设备中的废热或余热能源,通过回收利用的方式为生产提供热能需求。
在系统中添加换热器,将热能转换为可再生的能源,提高整体能源利用效率。
三、预计效果通过以上的节能方案,预计能够从以下几个方面实现节能效果:1.优化水泵工作参数,减少能源浪费,降低能耗。
2.自动控制系统实时监测温度和压力变化,及时调整系统运行状态,提高系统运行效率。
3.频率变频器应用可根据实际需求动态调整水泵转速,避免长时间高功率运行,减少能耗。
4.回收废热或余热能源,提高整体能源利用效率,减少能源浪费。
综上所述,冷冻冷却水泵及循环水泵自动控制系统的设计与优化将能够提高能源利用效率,减少能耗,具有重要的节能效果。
在实际应用中,可以根据具体情况进行调整和完善,并定期对系统进行检查和维护,以保证系统的长期稳定运行。
用PLC技术改造中央空调控制系统
触 头 闭合 ,K 4 " 主 触 头 闭合 ,压 缩机 电动 机c 启动 。 M  ̄对 M
停 机控 制 过 程 ; 第 一 ,按 下 停 止 按 钮 S 8,K 4 对 主 触 头 断 开 ,压 缩 B MZ
机 电动 机 C 停机 ; M
二 、原 中 央 空 调 电 气 控 制原 理
电 ,计 时开 始 ) ,冷 却 水 泵 电动 机P 1 动 ; M启 ( 3)再 通 过 时 间 继 电器 K 2 时后 ,其 延 时 闭合 的常 闭 T延
触 头 闭合 ,K 3 对 主 触 头 闭合 ( 时 , 时 间 继 电器 K 3 MZ 此 T获
电 ,计 时 开始 ) ,冷冻 水 泵 电动 机 P 3 动 ; M启
n_ 1 I
主 电路 如 图 1 示 ,有 4 电 动 机 , 分 别 是 冷 却 水 塔 风 所 台 机 T 、冷 却 水 泵 电机 P 、 冷 冻 水 泵 电机 P 2 压 缩 机 电机 l d M1 M、 c M; 电源 由 总开 关Q 引 入 ,熔 断 器 F 1 s U 为整 个 电气 线路 的短 路 保 护 。热 继 电器 F 、F 2 R 、 F 4 别 为T R1 R 、F 3 R分 M、P 1 M、 P2 M M 、C 的过 载 保 护 。交 流 接 触器 K 1 b 、K 3 M 分别 M 、KI 2 M 、K 4 控  ̄lM M1 M i 、P 、P 2、C 与 电源 的通 、 断 。 J T M
触 头 闭合 ,K 2 对 主 触 头 闭合 ( 时 , 时 间 继 电 器K 2 M三 此 T获
中 央 空 调 系 统 的 启动 /停 止 均 设 有 自动 、手 动 两 种 方 式 。 自动 方 式 用 于联 锁集 中 控 制 ,手 动 用 于 调 试 或 检 修 。 各 台设 备 按 工 艺 要 求 启 动 的 顺 序 为 :冷 却 塔 、冷 却 水 泵 、 冷 冻 水 泵 、 制 冷压 缩 机 ,采 用 每 台 设备 启 动 后 经 1 s 右 延 5左 时 , 再 启 动 下 一 台设 备 ;停 止 的顺 序 为 启 动 的 逆 序 :制 冷 压 缩 机 、 冷 冻 水 泵 、冷 却 水 泵 、冷 却塔 。 有 必 要 的 电气 保 护 和联 锁 。 此 外 , 中央 空 调 系 统 设 有 压 力 保 护 和 水 流 保 护 装 置 。
毕业论文设计:PLC、变频器在中央空调冷却水泵节能循环控制中的应用
本科生毕业论文( 2012 届)学生姓名张公平院(系)武汉理工大学独立本科段专业机电一体化学号014210110813导师祁小波王生软论文题目 PLC、变频器在中央空调冷却水泵节能循环控制中的应用摘要在传统的中央空调系统中,冷冻水、冷却水循环用电约占系统用电的12%~14%,并且在冷冻主机低负荷运行中,其耗电更为明显,冷冻水、冷却水循环用电约达30%~40%。
因此对冷冻水、冷却水循环系统的能量自动控制是中央空调节能改造的重要组成部分。
本文着重介绍PLC、变频器在冷却水泵节能循环方面的应用。
中央空调采用变频调速技术,使电机在很宽范围内平滑调速,可将所有节流阀去掉,使管道畅通,可免去节流损耗。
通过改变电机转速而改变水的流速,从而改变水的流量,达到制冷机的正常工作要求和平衡热负荷所需冷量要求,从而达到节能的目的,电机的变频调速系统是由PLC控制器进行切换和控制的。
关键词:PLC 变频器冷却水泵节能ABSTRCTIn the traditional central air conditioning system, freezing water, cooling water circulation electricity accounts for about 12% ~ 14% of the ele ctricity system, and in the frozen host low-load running, the power consumption is more apparent, freezing water, cooling water circulation electricity about to reach30% ~ 40%.So to freezing water, cooling water circulation system of energy automatic control is central air conditioning is an important part of the energy saving transformation. This paper introduces the P L C, inverter in cooling water pump energy saving circulation applications. The central air conditioning by inverter technology, make motor in a wide range smooth speed, can remove the entire throttle, make the pipeline flow, can free throttling loss. Through the change the motor speed and change in water velocity to change the flow of water to the normal work of the chiller requirements and heat load balance required cold quantity requirements, so as to achieve the purpose of saving energy. The motor is variable frequency speed regulation system by PLC controller and the control of the switch.Keywords:PLC converter cooling wa t er pump energy saving引言经济的发展和人民生活水平的日益提高,中央空调系统已广泛应用于工业与民用建筑域,如宾馆、酒店、写字楼、商场、厂房等场所,用于保持整栋大厦温度恒定。
基于PLC控制的空调冷却塔循环水泵变频节能分析
基于PLC控制的空调冷却塔循环水泵变频节能分析发布时间:2023-03-07T08:19:10.668Z 来源:《中国科技信息》2022年19期第10月作者:王思聪[导读] 随着我国经济高速发展,能源消耗也在不断增加,针对这一情况王思聪地铁运营有限公司机电分公司摘要:随着我国经济高速发展,能源消耗也在不断增加,针对这一情况,在PLC控制背景下,对空调冷却塔循环水泵变频节能进行合理分析,实现对其进行有效控制,达到节能目的的同时,促进行业发展和进步。
基于此,简单讨论空调冷却塔循环水泵变频节能,深入探讨冷却塔循环水泵使用变频节能的应用,以供参考。
关键词:空调冷却塔;循环水泵;变频节能前言:对于企业而言,由于部分生产设备能耗较高,且设备使用周期较短,造成能源消耗不降反升,为解决这一问题,某水处理公司提出了冷却塔循环水泵节能改造项目方案,通过使用变频节能改造的方式,有效降低了公司用电成本,同时有效提高了冷却塔循环水泵运行效率以及延长其使用寿命。
1.空调冷却塔循环水泵变频节能分析1.1控制原理冷却塔循环泵变频控制系统的主要部分是变频器,为一种先进高效的电子设备,它能根据负载的变化及现场条件,自动调节输出频率、速度,实现变转速运行。
控制系统包括变频器主机及各模块,控制箱安装在冷却塔循环泵附近,多个变频器与其相连,变频器为可编程控制器(PLC)的简称,是用来控制交流电动机驱动设备或电机调速装置的计算机设备。
系统由可编程控制器(PLC)、输入输出单元、通信单元等部分组成,其中输入输出单元均采用可编程控制器(PLC)作为其主控制器,通过I/O模块进行数据采集与数据传输,通信单元是用于各模块之间的数据交换,以便于完成各模块之间程序和信号传递。
1.2系统硬件组成该控制系统采用的是FANUC品牌的可编程序控制器(PLC),硬件部分主要由S7-200可编程控制器、变频器、交流接触器、电流互感器等组成。
CPU是一个用于接收信号和处理信号、执行运算和控制命令的专用设备,采用FB系列CPU,功能强大。
基于PLC的油泵控制系统设计毕业论文
基于PLC的油泵控制系统设计毕业论文目录前言 ................................................................ - 1 - 第一章绪论 ......................................................... - 2 -1.1引言 ......................................................... - 2 -1.2课题研究背景和研究意义 ....................................... - 2 -1.3课题主要研究容 ............................................... - 3 -1.3.1 变频恒压供油的实现 ..................................... - 3 -1.3.2 S7-300与MM440间DP通信................................ - 4 -1.3.3 WINCC监控系统.......................................... - 4 -1.3.4 压力传感器 ............................................. - 5 -1.3.5串行通信模板CP340的MODBUS RTU通信协议................. - 5 - 第二章油泵的基本参数及其工作特性 ................................... - 7 -2.1 油泵理论及油泵工况点分析..................................... - 7 -2.1.1 流体输送设备 ........................................... - 7 -2.1.2 油泵的工作参数 ......................................... - 7 -2.1.3 油泵的基本特性曲线 ..................................... - 8 -2.1.4 油泵的工况点 ........................................... - 9 -2.2 变频调速分析及供油系统的理论模型............................. - 9 -2.2.1 变频调速的原理 ......................................... - 9 -2.2.2 工况点调节 ............................................. - 9 -2.2.3 节能分析 .............................................. - 10 -2.2.4 恒压供油系统的理论模型 ................................ - 11 - 第三章硬件系统设计 ................................................ - 12 -3.1 硬件选型.................................................... - 12 -3.1.1 PLC选型............................................... - 12 -3.1.2 变频器选型 ............................................ - 13 -3.1.3 S7-300与STM32进行点对点通讯模块选型.................. - 13 -3.1.4 HMI ................................................... - 14 -3.2 硬件接线图.................................................. - 15 -3.2.1 系统网络结构示意图 .................................... - 15 -3.2.2 电源电路的设计 ........................................ - 15 -3.2.3 数字量接口设计 ........................................ - 16 -3.2.4 模拟量接口设计 ........................................ - 17 -3.2.5 CP340接口设计......................................... - 17 - 第四章软件系统设计 ................................................ - 18 -4.1 软件设计简介................................................ - 18 -4.1.1 PLC工作方式........................................... - 18 -4.1.2 S7-300数据类型........................................ - 18 -4.1.3 S7-300数据高位低位.................................... - 20 -4.1.4 地址重叠问题 .......................................... - 21 -4.1.5 IW和PIW的区别........................................ - 21 -4.1.6 功能模块FB和FC的区别 ................................ - 21 -4.1.7 背景数据块和全局数据块的区别 .......................... - 22 -4.1.8 模拟量输入及参数值整定 ................................ - 22 -4.1.9 模拟量输出及参数值整定 ................................ - 23 -4.2 自动控制系统的性能要求...................................... - 23 -4.3程序流程图设计 .............................................. - 24 -4.3.1 模块化编程简介 ........................................ - 24 -4.3.2 程序结构图 ............................................ - 25 -4.3.3 主要程序流程图 ....................................... - 25 -4.3.4 关键程序设计 .......................................... - 29 - 第五章系统联调 .................................................... - 30 -5.1 PLC与MM440通信测试 ........................................ - 30 -5.1.1 PROFIBUS网络通信简介.................................. - 30 -5.1.2 Step 7硬件组态........................................ - 30 -5.1.3 报文介绍 .............................................. - 31 -5.1.4 变频器参数设置 ........................................ - 37 -5.1.5 报文收发测试 .......................................... - 37 -5.2 S7-300与STM32 Modbus—RTU通信 ............................. - 44 -5.2.1 CP340编写Modbus—RTU通信介绍......................... - 44 -5.2.2 CP340的Modbus—RTU通信组态........................... - 45 -5.2.3 Modbus—RTU的通信帧................................... - 46 -5.2.4 CP340的Modbus—RTU通信测试........................... - 47 -5.3 WinCC组态界面分析 .......................................... - 50 -5.3.1 HMI控制任务........................................... - 50 -5.3.2 工艺界面 .............................................. - 51 -5.3.3 手动操作界面 .......................................... - 52 -5.3.4 报警界面 .............................................. - 52 -5.3.5 趋势界面 .............................................. - 54 -5.3.6 历史数据 .............................................. - 54 -5.3.7 登录与退出快捷键分配 .................................. - 57 -5.3.8 水流动画脚本介绍 ...................................... - 57 -5.4 系统稳态分析................................................ - 59 -5.4.1 PID算法的实现......................................... - 59 -5.4.2 PID死区............................................... - 59 -5.4.3 PID参数整定........................................... - 60 -5.4.4 系统稳态分析 .......................................... - 61 -5.5 故障分析.................................................... - 62 -5.5.1 调用程序块无能流通过 .................................. - 62 -5.5.2 变频器断电启动后报A0703伴随着F0070,复位后,恢复正常。
基于PLC的水源热泵节能控制系统
l 引 言
水源热泵作为一种用地下恒温水源代替冷却塔的高效 节能 空调 ,在实 际应 用中,为 了进一步提 高节能效果 ,还 应尽 可能 减 少主机 冷冻水泵和冷却水泵等主要耗能设备 的用能。传统 的空调水 系统使 用定 流量 的运 行方式 ,水源热泵主机本 身具有 能量调节机构 ,根据 负载变化输出的能量可以在额定值的25%一 100%的范 围内调整 。但是 ,冷冻水泵和冷却水泵却不随着 负载 变化做 出相应 的调节 ,流量保持不变 ,导致水系统经 常在大流 量 、小温差 的工况下运行 ,电能浪费很大 。采用定温差变流量 的水系统控制 ,可以避免这种 浪费。
Abstract:W ater Source Heat Pum p,w hich is an efficient energy—saving air— conditioning m ethod,is used for an alternative ofcooling tow er.This altern ative is achieved through the exploitat ion of heated underground water sources.In actual application,w e should consider fully the energy—saving issues of big energy including refr igeration com pressors、 f reezing w ater pum ps and cooling water pum ps.This article focuses on the f requency energy conservation pr inciple of the freezing w ater and cooling w ater system s,the control program m ing of energy— saving closed—loop,and the design of control system in W SHP.The experim ents proved that t h e cont rol system achieves the m ost ef i ciency cont rol from the circuits a n d w ater system s. K ey w ords:W ater Source H eat Pum p; Energy—savi n g; PLC ; Cont rol system
基于PLC的公共建筑暖通空调系统节能控制方法
产业科技创新 Industrial Technology Innovation54Vol.2 No.25基于PLC的公共建筑暖通空调系统节能控制方法韩 荣(山西建筑职业技术学院,山西 太原 032699)摘要:为解决公共建筑暖通空调功耗高、负载大的问题,将公共建筑暖通空调的系统中引入PLC算法,对基于PLC 的公共建筑暖通空调系统节能控制方法进行研究。
通过控制系统动力能耗,在湿度一定条件下,控制风水输送系统,进行公共建筑暖通空调系统节能控制。
并将PLC系统应用于暖通空调系统中,设计PLC系统在暖通空调系统的控制流程。
最后设计仿真实验,建立公共建筑暖通空调系统的仿真模型,将文章设计的节能方法与传统的围护结构设计节能方法进行对比,确定文章方法是否更具备实用性。
关键词:PLC;暖通空调;公共建筑;节能控制中图分类号:X383 文献标识码:A 文章编号:2096-6164(2020)25-0054-02随着化石能源的不断消耗,节能成为了当前社会最热门的话题之一。
尤其是占据世界年消耗能源比例极大的建筑行业,对于供暖系统节能控制的关注度极高。
暖通空调作为一种能够调节室内外温差、为室内外的空气交流搭建通道并为建筑提供供暖服务的机械设备,为人们带来了极大的便利,因此在公共建筑中,暖通空调的建设十分普遍。
极大的便利也伴随着极大的能源消耗,根据数据统计,在公共建筑中,尤其是在冬冷夏热地区,暖通空调的年平均耗能量占公共建筑总耗能量的60%以上,因此对于公共建筑中暖通空调的节能方法就十分具有现实意义。
文章提出了基于PLC的公共建筑暖通空调系统节能控制方法,使用PLC 技术对公共建筑暖通空调系统添加了自动化控制程序,使公共建筑暖通空调达到了节能效果。
1 暖通空调系统节能控制研究由于我国大部分地区的气候条件都不太理想,更有很多地方存在冬冷夏热的情况,因此在目前我国的很多大型公共建筑中,暖通空调都是必不可少的设施。
常年开启暖通空调对于能源的消耗量极其惊人,所占据的能耗比也十分巨大。
PLC在水泵组控制中的应用
PLC在水泵组控制中的应用摘要:随着经济的发展,水泵已经越来越广泛的应用于社会生活中的各个领域。
在目前的电能消耗中,水泵已经占据相当比例,并且浪费较严重,而PLC 控制系统的应用有利于改善这种情况。
本系统采用PLC控制,根据采集到的水池温度,计算出需要开启水泵的数量。
此套系统在使用过程中实现了水泵系统自动化控制运行,最大程度的减少了水泵的运行时间,节约了水泵的运行费用。
关键词:PLC;水泵0 引言工业制造过程中,随着人力成本及能源成本的提升,设备运行的自动化越来越成为一种趋势。
本文针对工业生产中小型独立泵组系统进行的自动化控制。
PLC(Programmable Logic Controller),中文名:可编程序逻辑控制器,诞生于1969年,是微机技术与继电器常规控制技术相结合的产物,是在顺序控制器和微机控制器的基础上发展起来的新型控制器,是一种专为工业环境下应用而设计的以微处理器为核心的用作数字控制的专用计算机。
触摸屏:是一种最新的电脑输入设备,是最简单、方便、自然的人机交互设备。
使用者只要用手指轻轻地碰计算机显示屏上的图符或文字就能实现对主机操作。
1 系统组成1.1 水系统水系统设备组成:水泵22KW 3台;冷却塔 5.5KW 3台;热水池40 m?1个水系统结构如图1所示。
图1 水系统结构水系统的工作原理:⑴热水池收集了用于其他冷却其它设备的自来水;⑵当水池的水温超过一定温度时,开启水泵和相应的水塔进行降温处理,使水池内水温降低到使用要求的范围。
1.2控制系统控制系统设备组成:西门子PLC 型号:224XP 1台;西门子s7-200扩展模块EM221 1台触摸屏1台温度变送器1个控制电箱1台控制系统硬件点位如表1所示。
I0.0 1#冷却水泵运行状态AIW0 冷却水供水温度I0.1 1#冷却水泵故障状态Q0.0 1#冷却水泵启停控制I0.2 1#冷却水泵手自动状态Q0.1 2#冷却水泵启停控制I0.3 2#冷却水泵运行状态Q0.2 3#冷却水泵启停控制I0.4 2#冷却水泵故障状态Q0.3 1#冷却塔启停控制I0.5 2#冷却水泵手自动状态Q0.4 2#冷却塔启停控制I0.6 3#冷却水泵运行状态Q0.5 3#冷却塔启停控制I0.7 3#冷却水泵故障状态I1.0 3#冷却水泵手自动状态I1.1 1#冷却塔运行状态I1.2 1#冷却塔故障状态I1.3 1#冷却塔手自动状态I1.4 2#冷却塔运行状态I1.5 2#冷却塔故障状态I2.0 2#冷却塔手自动状态I2.1 3#冷却塔运行状态I2.2 3#冷却塔故障状态I2.3 3#冷却塔手自动状态表1 控制系统硬件点位表2.程序编写及系统功能的实现2.1系统工作原理:2.1.1控制系统能够根据水池的温度自动控制水泵的运行数量。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
目录摘要 (2)前言 (3)第一章实际中的应用 (4)第二章主要任务 (6)第三章具体设计要求 (7)第四章系统软件设计 (8)4 . 1设备名称 (8)4 . 2控制方案 (8)4.2.1 控制功能 (8)4.2.2 具体控制方案 (9)4.2.3 PLC输入、输出分配表 (10)4.2.4 控制综合接线 (11)4.2.5 变频器参数设置…………………. .114.2.6 软件设计 (13)总结…………………………………………. .14致谢词………………………………………. .15参考文献……………………………………...16中央空调冷却水循环节能控制系统设计摘要在现代工厂企业、办公大楼、商厦、酒店等环境中,中央空调系统是不可缺少的,因此,中央空调的节能也是有待解决的关键技术问题。
中央空调系统除主机的耗能外风机、冷冻、冷却泵进行调节,这就需要有较好的自动控制模块。
现在,随着电力电子技术、微电子技术的发展,应用变频调节技术与PLC自动控制系统可以大幅度节约电能和提高系统的自动程度,并使系统具有运行可靠、结构简化、维护维修方便等优点。
本文简单阐述了中央空调系统的工作原理,并具提研究冷却水循环控制系统在节能方面的自动控制模块。
主要对冷却水进出温差和进水温度进行混合控制,最终使中央空调冷却水循环节能控制系统达到节能的目的。
中央空调系统足大型建筑物小町缺少的配套设施之一,其电能的消耗非常大。
由变频器、PLC构成的控制系统应用在中央空调的冷却水泵的节能改造中,使冷却水泵能随宅调负荷的变化而自动变速运行,达到显著节能效果。
关键词:PLC自动控制系统;自动控制;设计。
前言在传统的中央空调系统中,冷冻水、冷却水循环用电约占系统用电的12%“14%,并且在冷冻主机低负荷运行中,其耗电更为明显,冷冻水、冷却水循环用电约达30%’40%。
因此对冷冻水、冷却水循环系统的能量自动控制是中央空调节能改造的重要组成部分。
本文着重介绍PLC、变频器在冷却水泵节能循环方面的应用。
中央空调采用变频调速技术,使电机在很宽范围内平滑调速,可将所有节流阀去掉,使管道畅通,可免去节流损耗。
通过改变电机转速而改变水的流速,从而改变水的流量,达到制冷机的正常工作要求和平衡热负荷所需冷量要求,从而达到节能的目的。
电机的变频调速系统是由PLC控制器进行切换和控制的。
第一章实际中的应用在实际生活中,大部分建筑的中央空调在一年当中,只有几十天时间处于最大负荷。
中央空调负荷,始终处于动态变化之中,如每天早晚,每季交替,每年轮回,环境及人文,实时影响中央空调冷负荷。
一般,冷负荷在5%-60%范围内波动,大多数建筑物每年至少70%是处于这种情况。
而大多数中央空调,因系数设计多数以最大冷负荷为最大功率驱动。
这样,造成实际需要冷负荷与最大功率输出之间的矛盾,实际造成巨大能源浪费,给使用方造成巨额电费支出,增加经营者的成本,降低经营竞争力。
本文以中央空调冷却水控制系统的工作机理和工作特点为依据,实时跟踪制冷机的排热需求和冷却塔排热能力的动态变化,建立系统节能的复合控制方案。
通过采集冷却水温度信息,实现跟踪制冷机排热需求变化的优化节能,最大限度地降低冷却水泵的耗能。
作为建筑内部重点耗能设备,中央空调系统的耗电一般要占整座建筑电耗的60%以上。
由于设计时,中央空调系统必须按天气最热、复活最大时设计,并且留10-20%设计余量,然而实际上绝大部分时间空调是不会运行在满复活状态下,存在较大的富余,所以节能的潜力就较大,其中,冷冻主机可以根据负载变化随之加载或减载,冷冻水泵和冷却水泵却不能随负载变化作出相应调节,存在很大的浪费。
因此空调系统采用变水量控制可以节约大量泵输送能耗,中央空调的节能改造显得尤为重要。
水泵系统的流量与压差是靠阀门和旁通调节来完成,因此,不可避免地存在较大载流损失和打流量、高压力、低温差的现象,不仅大量浪费电能,而且还造成中央空调最末端达不到合理效果的情况。
为了解决这些问题需使水泵随着负载的变化调节水流量并关闭旁通。
再因水泵采用Y-△起动方式时,电机的起动电流均为其饿定电流的3-4倍,如一台90KW的电动机其起动电流将达到500A,在如此大的电流冲击下,接触器,电动机的使用寿命大大下降,同时,起动时的机械冲击和停泵时水锤现象,容易对机械散件、轴承、阀门、管道等造成破坏,从而增加维修工作和备晶、备件费用。
综上,为了节约能源和费用,中央空调系统的节能改造是势在必行。
中央空调冷却水控制系统属建筑物冷热电联产系统中的一个子系统,该控制方式已经应用于中央空调节能控制装置——变频调速智能控制节能工作站中,该装置应用中实现了中央空调控制,经检测:通过各智能控制子系统,在保证向用户提供优质安全的空调服务同时,d45中央空调的转换效率、系统耗能指标进行优化,使系统设备的运行状况获得极大改善。
第二章主要任务本文设计的是冷却水循环控制系统。
该系统由冷冻机、冷却水泵、冷却水管、冷却塔和冷却塔风机组成。
冷却水在通过冷冻主机后,吸收了冷冻主机释放的热量使自身温度升高。
冷却泵将升了温德冷却水压入冷却塔进行热交换而降温,降了温德冷却水又流过冷冻机,如此不断循环。
设计的主要任务是当中央空调冷却水出水温度高时(可事先设置),加大冷却水流量,当中央空调冷却水出水温度低时,减少冷却水流量,从而达到节能目的,当中央空调冷却水出水温度超过某一限值时(通常为37度左右),整个系统必须保护性跳闸停机。
中央空调冷却水系统节能混合控制的要求是:实时跟踪制冷机的排热需求和冷却塔排热能力(即冷却水的进水温度)的动态变化。
最大限度地降低冷却水泵的耗能。
系统实施节能控制的策略和算法,以其工作过程的热力和动力学机理为基本依据第三章具体设计要求1、三台冷却水泵电动机,5.5KW,380V。
1号水泵先单台变频运行,当频率上限信号(相对于进出水设定温差上限值)动作后转为工频运行,并起动2号水泵变频运行;当频率下限信号(相对于进出设定温差下限值)动作后,1号水泵停机,2号泵继续变频运行,当频率上限信号又动作时,2号泵转换为工频运行,起动3号泵作变频运行,不断地如此循环转换。
2、变频工频运行时,为保证安全,应先让变频器约0.3秒后才断开变频接触器,再延迟时0.5秒后闭合工频接触器,再延时0.5秒后投入另一台变频器工作。
3、采用PLC或单片机+变频器的控制结构,或继电器+变频器的结构均可。
4、系统中应具有“手动”及“自动”操作功能,各种保护,确保系统的安全运行,例如,变频与工频接触器应设置电气和机械两种互锁,水泵电动机主电路应接有各种保护装置等第四章冷却水泵节能循环运行控制1、设备名称中央空调有3台冷却水泵,其型号是TS一200_150315,配用功率是37KW;采用一台变频器的方案进行节能控制,变频器及PLC控制系统都采用三菱的,型号分别是FR—A540及FX2N一64MR(1)。
2、控制方案(1)冷却水泵节能循环控制主电路接线图(图1)图1冷却水泵节能循环控制主电路接线图(2)控制功能先确定冷却水泵变频器工作的最小工作频率(15HZ)及最大工作频率(48HZ),将其设定为下限频率和上限频率并锁定;变频冷却水泵的频率是取冷却水塔的出水温度信号进行调节,当冷却水出水温度高于设定值时,频率优先无极上调,当冷却水出水温度低于设定值时,频率无极下调;按温度变化来调节频率,出水温度越高,变频器的输出频率越高,出水温度越低,变频器的输出频率越低。
冷却水塔出水温度由温度传感器PTl003850RPM/oC电压型温度传感器采集,将温度变化反映到相应的电阻变化,通过电阻的变化改变电压并送到变频器的输入2、5脚,达到实现温度控制的目的。
具体控制方案:1)先合KMl起动1号泵,单台变频运行;2)当1号泵的工作频率上升到48HZ上限切换频率时,1号泵将切换到KM2工频运行,然后再合KM3将变频器与2号泵相接,并进行软启动,此时l号泵工频运行,2号泵变频运行;3)当2号泵的工作平频率下降到设定的下限切换频率15HZ时,则将KM2断开,l号泵停机,此时由2号泵单台变频运行;4)当2号泵的工作频率上升到48HZ上限切换频率时,2号泵将切换到KM4工频运行,然后再合KM5将变频器与3号泵相接,并进行软启动,此时2号泵工频运行,3号泵变频运行;5)当3号泵的工作平频率下降到设定的下限切换频率15HZ时,则将KM4断开,2号泵停机,此时由3号泵单台变频运行;6)当3号泵的工作频率上升到48HZ上限切换频率时,3号泵将切换到KM6工频运行,然后再合KMl将变频器与1号泵相接,并进行软启动,此时3号泵工频运行,l号泵变频运行;7)当1号泵的工作频率下降到设定的下限切换频率15HZ时,则将KM6断开,3号泵停机,此时由1号泵单台变频运行;如此循环运行;8)水泵投入工频运行时,电动机的过载由热继电器保护,并有报警信号指示;9)每台泵的变频接触器和工频接触器外部电气互锁及机械联锁;10)变频与工频切换的过程:首先MRS接通(变频器输出停止)一延时0.2秒后断开变频接触器一延时0.5秒后合工频接触器,一再延时0.5秒合下一台变频接触器一断开MRS触点,实现从变频到工频的切换,11)变频与工频切换的条件:由变频器的上限切换频率(FU)和下限切换频率(su)控制。
(3)PLC输入、输出分配表(见表1)表1 I/O端口分配表(4)控制综合接线图:(见图2)图2冷却水泵节能循环运行控制综合接线图(5)变频器参数设置Pr.42=48HZ(上限切换频率FU信号);Pr.50=48HZ(下限切换频率FU2信号,标记为SU端子);Pr.191=5(标记为SU端子的功能为FU2信号);Pr.76=2(报警代码选择);Pr.79=2(操作模式为外部操作须外接电位器);(6)软件设计[3](见图3、4)根据控制要求进觥编程,下面给出参考程序顺控图。
图3 停止及热保护程序程序补充说明:在程序设计中为避免变频器在启动过程中SU信号动作,使T10、Tll、T12的定时时间大于变频器加速时间。
图4 冷却水泵节能循环运行控制程序总结本文介绍了可编程控制器、变频器在空调冷却水泵节能循环控制系统中的应用。
该系统利用了可编程控制器与变频器相结合组成的控制系统,满足了对冷却水泵节能循环控制的要求。
采用变频器、PLC对中央空调冷却水泵的改造,使冷却水泵能随空调负荷的变化而自动变速运行,从而达到节能的目的,其节电效率可达40%左右。
由于冷却水泵采用变频器软启动、软制动,大大降行噪音减小,温升降低、震动减少、负载运行顺滑平衡,电气故障比原来降低,电机的使用寿命也相应延长。
利用PLC、变频器实现各种逻辑控制,变频器启动控制及手动/自动,工频/变频转换和故障自动切换等功能,使系统控制灵活方便,功能更加完善。
